Тонкости отопления комнаты: способы монтажа труб, альтернативные методики обогрева помещения и расчет радиаторов

Короба, решетки и экраны на радиаторы отопления

Закрываем батареи системы отопления

Короб полностью перекрывает все потоки и отопление малоэффективно. Исключение составляет вариант изготовления в соответствии с требованиями:

  • короб не имеет нижней планки и висит на расстоянии от пола;
  • в верхней части имеются отверстия для выхода воздуха;
  • площадь отверстий на передней панели больше оставшегося тела материала.

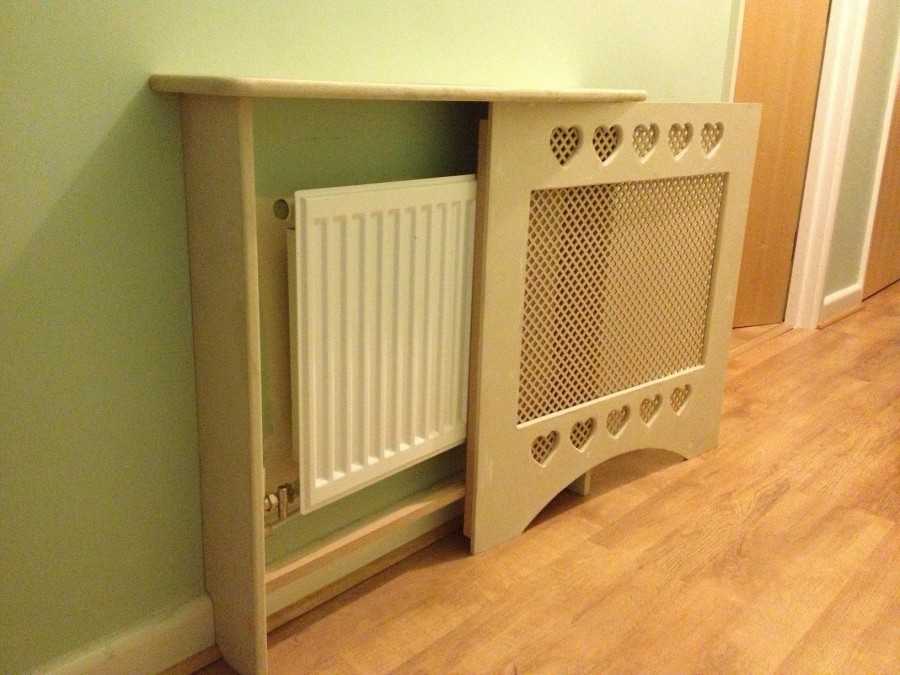

Такой короб легко изготовить своими руками при умении работать с металлом. Можно сделать конструкцию из гипсокартона, взяв огнестойкие листы и обработав их грунтовкой. Детали делаются по размеру чугунного радиатора:

  • 2 боковые стойки, одновременно ножки, на которые опирается короб, и навешиваются остальные детали;
  • передняя панель;
  • верхняя панель.

Навесные экраны продают в магазине. Они сделаны из металла и незначительно уменьшают обогрев. Радиатор отопления закрыт и имеет эстетичный вид.

При расположении батареи в нише стены удобно делать своими руками решетки. Самый простой вариант – узкие деревянные рейки. Они устанавливаются на большом расстоянии друг от друга. Площадь инфракрасного излучения уменьшается незначительно. Конвекционный поток циркулирует свободно. В комнате тепло и радиатор красиво замаскирован.

Экран из матового стекла с красивым рисунком смотрится стильно. Он может имитировать камин и просто украшать комнату своим рисунком. Площадь инфракрасного излучения закрыта полностью и теряется половина теплового потока.

Внимание! Пластик для создания короба и экрана не используйте. При нагреве он выделяет вредные вещества и быстро разрушается

Какую систему отопления выбрать?

Однотрубную схему даже не стоит рассматривать при проживании в современном мегаполисе, где практически не осталось зданий с проблемами энергоносителей. Экономия денег также не должна быть причиной выбора устаревших технологий проектирования систем отопления. Такой вариант подойдет лишь в далеких от города конструкциях, например, на даче (не современной).

Лучшая разводка в доме — это двухтрубная лучевая. Высокая стоимость установки такой системы более чем оправдана. Надежность и поддержание оптимального уровня тепла в помещении превыше всего.

Стоит также отметить, что перед установкой подогрева пола, необходимо провести расчет и сбалансировать уровень притока тепла и его потерь из-за специфики здания. Таким образом, можно выяснить, хватит ли стандартного обогрева или необходимо дополнительно установить радиаторы.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Древесный экран

Более затратный и красивый вариант — это экран из древесины. Найти готовый вариант подходящий под параметры сложно, поэтому такие вещи изготавливаются профессионалами на заказ и выполняются вручную. Порода дерева, подобранная под цвет мебели и подходящую фактуру, послужит потрясающим примером как можно скрыть батарею.

Узор выбирается в виде решета или плетения. Они прекрасно маскируют недостатки системы отопления и обладают высокой теплоотдачей. Стоимость намного превышает цену за экраны из металла. Но взамен вы получаете прекрасно подходящую к дизайну деталь.

В зависимости от желаемого результата, экран можно создать в виде высокой скамьи, шкафа, сундука или просто с дополнительными полками. Преимуществом является возможность изготовления в домашних условиях.

Фото в интерьере комнат

Кухня

Если помещение маленькое, то скрыть батарею можно с помощью красивой столешницы или смастерить откидной столик, который при удобном случае будет раскладываться.

Заводы металлопластиковых конструкций предлагают большой выбор красивых подоконников больших размеров, которые имитируют камень, дерево и другие материалы. Современный подоконник не ломается под тяжестью, не боится внешних факторов, за ним легко ухаживать, протирать, он не боится царапин и так далее.

Гостиная

Если радиатор стоит в нише, то широкий подоконник поможет создать рабочую зону.

На сконструированный деревянный короб можно ставить сувениры, вазы или цветы в горшках. Также закрыть неприглядные батареи в гостиной можно плотными шторами.

На фото современная гостиная комната. Для того чтобы спрятать радиаторы смонтирована деревянная конструкция, которая также служит местом для отдыха, хранения и декора.

Спальня и детская

В интерьере спальни и детской, батареи можно использовать как еще одно место для отдыха, столешницу для декоративных элементов или рабочего места.

Ванная

Скрыть трубы в ванной можно с помощью жалюзийной дверки, пластиковых решеток или шкафчика с открывающимися дверцами.

Прихожая

Для радиаторов в прихожих подойдут стеклянные экраны или деревянные короба. В маленьком помещении закрывать батарею нужно только с точки зрения практичности.

Фото в интерьере комнат

Кухня

Кухня — это идеальная комната, в которой все способы спрятать батареи станут практичными и удобными. Если помещение маленькое, то скрыть батарею можно с помощью красивой столешницы или смастерить откидной столик, который при удобном случае будет раскладываться.

Заводы металлопластиковых конструкций предлагают большой выбор красивых подоконников больших размеров, которые имитируют камень, дерево и другие материалы. Современный подоконник не ломается под тяжестью, не боится внешних факторов, за ним легко ухаживать, протирать, он не боится царапин и так далее. Спрятать таким образом можно любой вид батареи, включая и чугун.

На фото для маскировки радиаторов использованы деревянные короба.

Гостиная

Если радиатор стоит в нише, то широкий подоконник поможет создать рабочую зону.

На сконструированный деревянный короб можно ставить сувениры, вазы или цветы в горшках. Также закрыть неприглядные батареи в гостиной можно плотными шторами.

На фото современная гостиная комната. Для того чтобы спрятать радиаторы смонтирована деревянная конструкция, которая также служит местом для отдыха, хранения и декора.

Спальня и детская

В интерьере спальни и детской, батареи можно использовать как еще одно место для отдыха, столешницу для декоративных элементов или рабочего места.

Ванная

Скрыть трубы в ванной можно с помощью жалюзийной дверки, пластиковых решеток или шкафчика с открывающимися дверцами.

Батареи отопления скрываем с помощью деревянных, стеклянных или пластиковых экранов.

На фото радиаторы в ванной спрятаны с помощью деревянного короба.

Прихожая

Для радиаторов в прихожих подойдут стеклянные экраны или деревянные короба. В маленьком помещении закрывать батарею нужно только с точки зрения практичности. Это может быть шкафчик для хранения обуви, или же батарея станет небольшим журнальным столиком, куда будут складываться ключи и другие необходимые элементы.

Спрятать с помощью гипсокартона

Отдельно хотелось бы поговорить о том, как можно спрятать батареи с помощью гипсокартона. Сразу же стоит отметить, что материал имеет свои минусы, однако гипсокартонная конструкция все равно пользуется большой популярностью при ремонте.

  • Материал является экологически чистым, при этом он не подвержен горению.
  • На рынке можно обнаружить несколько разновидностей данного материала.
  • Этот вариант маскировки является бюджетным, а монтаж может осуществляться по-разному, так, как удобно вам.
  • Также именно гипсокартон позволит хозяину квартиры выдумать любой дизайн, что поможет не только закрыть трубы и батарею, но и смастерить дополнительные элементы декора.

Минус заключается в том, что гипсокартон боится внешнего воздействия, при неаккуратных действиях, его достаточно легко пробить или проткнуть. А если произойдет поломка или протечка, то всю отделку придется менять заново, однако этот материал является дешевым.

Материал изготовления и особенности

Каждый из материалов, используемых для изготовления экранов, имеет свои преимуществ и недостатки. Чтобы изготовить или купить долговечный, прочный и эстетически приятный экран для своего радиатора, необходимо рассмотреть особенности каждого материала:

  1. Дерево.

При изготовлении экранов из дерева могут использоваться как дорогостоящие материалы, такие как дуб, бук, ротанг, или более дешевые варианты – МДФ, реечное полотно. Деревянные панели изготавливаются в виде решеток или жалюзи, и устанавливаются на некоторой высоте над полом для того чтобы они не препятствовали прохождению тепла от радиатора. Сверху короба также делаются отверстия. Деревянный экран очень просто сделать самостоятельно, придав ему любую форму, но дерево обладает плохой теплопроводностью, поэтому часть тепла от радиатора он будет поглощать.

Чтобы деревянный экран не деформировался со временем от воздействия высокой температуры, ее перепадов и влаги, необходимо использовать только высококачественную древесину.

  1. Металл.

Экраны из металлической или алюминиевой сетки хорошо пропускают тепло, недорогие по стоимости. Металл – хороший проводник тепла, поэтому правильно изготовленная решетка создает хорошее тепловое излучение. Существует большой выбор покупных металлических экранов, но самостоятельно сделать такой будет достаточно непросто, не имея специального инструмента и навыков.

  1. Пластик

Кроме легкого веса, простоты конструкции и монтажа, пластиковые решетки не имеют других преимуществ. При нагревании они способны выделять вредные вещества, не обладают тепловой проводимостью, а также механически не прочные.

  1. Стекло

Стеклянные декоративные панели можно только приобрести. Они изготавливаются из закаленного стекла, имеют разнообразный дизайн, прочные. Стеклянные панели обладают максимальной теплоотдачей, обеспечивая хорошую конвекцию благодаря прохождению снизу холодного воздуха, который нагревается и поднимается вверх. Кроме того, бывают экраны из акрила – они тоньше и легче, чем стеклянные, обладают широкой цветовой гаммой и разнообразием форм.

  1. Гипсокартон

Доступный материал для домашнего изготовления декоративной решетки. При правильной подготовке гипсокартона можно сделать прочную и качественную панель для батареи.

Маскировка радиаторов и законы теплотехники

Основная задача любого радиатора отопления состоит в нагреве помещения. Цель достигается сочетанием или отдельным использованием двух методов – инфракрасного излучения и конвекции. Благодаря им формируются комфортные условия.

Тепловую энергию мы можем ощутить, если расположим руку в непосредственной близости от радиатора. Конвекция обеспечивает циркуляцию воздуха и равномерное распределение температуры по всей комнате.

Экран для радиатора выполняет несколько важных функций: увязывает прибор с дизайном, защищает его от повреждений и оседающей пыли, при сгорании которой выделяют токсины.

Казалось бы, задача декорирования радиатора выполнена успешно, но в комнате стало сразу заметно холоднее. Все случилось потому, что стекло почти полностью нивелирует инфракрасное излучение.

Оригинальный способ маскировки батареи отопления поможет расширить подоконник и использовать конструкцию в качестве предмета обстановки.

Данное утверждение в полной мере относится и к глухим экранам, препятствующим как длинноволновому инфракрасному излучению, так и коротковолновой конвекции.

То же самое можно сказать о глухих коробах над верхней частью радиатора – они являются непреодолимой преградой для распространения теплого воздуха вверх (не работает метод конвекции). Вывод напрашивается сам собой – чем больше площадь отверстий в накладке, тем меньшими будут потери тепла.

Публикации

Экраны для батарей или как сохранить теплообмен в комнате?

Один из самых популярных вопросов от наших клиентов, теряется ли теплоотдача от батареи, если она закрыта декоративным экраном Квартэк? Сегодня мы развеем миф, что в комнате станет холодно, если закрыть батареи декоративным экраном.

Основная задача батарей в квартире или доме – отдавать тепло воздуху. Это происходит двумя путями:

Передача тепла методом конвекции происходит в том случае, когда воздух, проходя мимо нагретой секции, сам нагревается

Важно не препятствовать этому процессу. Для улучшения движения воздуха необходимо обеспечить свободный доступ воздуха к отопительному прибору и отток его в помещение

Так как же обеспечить свободную циркуляцию воздуха при установке декоративного экрана на батарею?

Снизу должно быть достаточно большое расстояние от пола до экрана

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления, который поднимается вверх вдоль секции батареи, нагреваясь по пути

Расстояние от пола до нижнего края экрана должно составлять примерно 7-12 см.

В идеале сверху не должно быть никакой преграды. Там и так есть уже подоконник. Но если все-таки какая-то горизонтальная поверхность над батареей есть, например крышка экрана радиатора, то она должна быть с большим количеством отверстий (не менее 40% площади) и должна располагаться на 2-5 см ниже подоконника.

Тепловое излучение происходит в инфракрасном диапазоне. Для него любое препятствие — уже потери: лучи отражаются и рассеиваются, так и не достигая середины комнаты. Потому желательно экран перед радиатором ставить снова-таки с большим количеством отверстий.

Даже при соблюдении всех этих требований, теплоотдача батарей снизится и нужно быть к этому готовыми. Но это будут такие незначительные потери тепла, что вы этого никогда не ощутите.

А теперь посмотрим наглядно, какие теплопотери будут, если закрыть батареи декоративными экранами Квартэк. Q — количество теплоты, которая отводится от поверхности радиатора.

Как видите, если правильно установить экран для батареи, то он не будет препятствовать циркуляции воздуха и потери тепла составят всего 5%, что аналогично потерям тепла, если над радиатором у вас будет глубокий подоконник.

Наши экраны и короба изготавливаются из перфорированного листа ХДФ и профиля МДФ. Перфорация листа ХДФ в зависимости от рисунка составляет от 30 до 70 % площади экрана. Чего вполне хватает, чтобы обеспечить отличное прохождение тепловых потоков от батареи в комнату. А значит экраны КВАРТЭК справляются с поставленной задачей теплообмена в комнате.

А порой установка экрана на батарею даже необходима: — Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи. — Неприглядный внешний вид радиатора, но вполне пригодного для использования. — Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.

Поможем выбрать экран КВАРТЭК к вашей батареи.

Если батарея у вас находится в нише, то ее закрывают Экраном Квартэк. Ниша должна быть больше радиаторов на 20-30%, чтобы воздух спокойно циркулировал. А для дополнительной теплоотдачи, советуем прикрепить к стене за батареей слой фольгированного вспененного теплоизолятора – потери тепла снизятся в 5-10 раз!

Для декорирования батарей, не спрятанных в нише можно выбрать Навесной экран Квартэк. Экран крепится на батарею с помощью специальных кронштейнов и нет необходимости сверлить стену. В этом случае батарея будет закрыта спереди и сверху перфорированным ХДФ, а перфорация позволяет воздуху свободно циркулировать в комнате.

Если хочется полностью закрыть настенную батарею, не спрятанную в нише, то остановите свой выбор на Экране с коробом Квартэк. В таком исполнении батарея будет закрыта экраном с трех сторон: спереди, сверху и по бокам

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления

Если у вас в квартире панорамное остекление и установлены напольные батареи, открытые со всех сторон, вам их поможет задекорировать Двухсторонний экран с коробом Квартэк. В нем целых три перфорированных стороны, обеспечивающие отличное прохождение тепловых потоков воздуха от батареи в комнату.

Подведем итоги: Экраны и короба КВАРТЭК отлично справятся с задачей декорирования батарей отопления. Они отвечают техническим требованиям по площади перфорации экранов батарей и обеспечивают отличную теплоотдачу при правильной установке экрана! А легкий монтаж/демонтаж не создаст трудностей в обслуживании батареи и в случае аварийных ситуаций.

Как узнать где находится батарея в стене. Как узнать где проходит проводка в стене

Как найти проводку в стене: все способы

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

  • капитальный или косметический ремонт помещения;
  • перемещение выключателей, розеток и др.;
  • работы по закреплению предметов или мебели на стене;
  • отсутствие заземления;
  • отсутствие схемы электрических коммуникаций;
  • ремонт или удаление неисправной электропроводки.

А Вы знаете как правильно штробить стену под проводку? Читайте подробности здесь .

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

  • Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
  • Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
  • ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
  • CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
  • Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
  • MS58M – реагирует на металлы, напряжение в проводах не требуется.
  • Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов . В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю . возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок .

Фото в интерьере комнат

Кухня

Кухня – это идеальная комната, в которой все способы спрятать батареи станут практичными и удобными. Если помещение маленькое, то скрыть батарею можно с помощью красивой столешницы или смастерить откидной столик, который при удобном случае будет раскладываться.

Заводы металлопластиковых конструкций предлагают большой выбор красивых подоконников больших размеров, которые имитируют камень, дерево и другие материалы. Современный подоконник не ломается под тяжестью, не боится внешних факторов, за ним легко ухаживать, протирать, он не боится царапин и так далее. Спрятать таким образом можно любой вид батареи, включая и чугун.

На фото для маскировки радиаторов использованы деревянные короба.

Гостиная

Если радиатор стоит в нише, то широкий подоконник поможет создать рабочую зону.

На сконструированный деревянный короб можно ставить сувениры, вазы или цветы в горшках. Также закрыть неприглядные батареи в гостиной можно плотными шторами.

На фото современная гостиная комната. Для того чтобы спрятать радиаторы смонтирована деревянная конструкция, которая также служит местом для отдыха, хранения и декора.

Спальня и детская

В интерьере спальни и детской, батареи можно использовать как еще одно место для отдыха, столешницу для декоративных элементов или рабочего места.

Ванная

Скрыть трубы в ванной можно с помощью жалюзийной дверки, пластиковых решеток или шкафчика с открывающимися дверцами.

Батареи отопления скрываем с помощью деревянных, стеклянных или пластиковых экранов.

На фото радиаторы в ванной спрятаны с помощью деревянного короба.

Прихожая

Для радиаторов в прихожих подойдут стеклянные экраны или деревянные короба. В маленьком помещении закрывать батарею нужно только с точки зрения практичности. Это может быть шкафчик для хранения обуви, или же батарея станет небольшим журнальным столиком, куда будут складываться ключи и другие необходимые элементы.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

  • подоконные ниши;
  • протяжённые межоконные расстояния;
  • глухие стены в угловых комнатах;
  • санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
  • межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

ЛитераВеличинаНорматив
A50 ммСНиП 3.05.01-85 п. 3.20
BДо 400 мм— «- п. 3.24
C300, 350, 400, 500, 600 и 800 ммГОСТ 8690-94 п. 4.1
DОт 100 мм до 150 ммСНиП 3.05.01-85 п. 3.24
FОт 100 мм2 СНиП 41-01-2003 п. 6.5
L25 – 60 ммСНиП 3.05.01-85 п. 3.20
HОт 60 мм до 100 ммСНиП 3.05.01-85 п. 3.20
VНе более 1500 ммСНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.
