Достоинства
Экологичность
Всем известно о существовании проблемы утилизации отработанного масла. Порядка 70% отработанных ГСМ (горюче-смазочных материалов) сбрасывается в водоемы. Безусловно, решение вопроса таким образом незаконно. Все же такие факты имеют место сплошь и рядом, поэтому поиск способов исправления подобной ситуации особо актуален.
Один из таких способов – использование водогрейных котлов, функционирующих на отработанных ГСМ. Это дает возможность, во-первых, решить проблему утилизации, и, во-вторых, обеспечить теплом помещения внутри зданий и сооружений. Важным моментом является то, что от их применения не страдает окружающая среда, а это хороший шанс сохранить природу для будущих поколений в первозданном виде.
Окупаемость
В данных условиях котлы используются более интенсивно, что приводит к возврату потраченных денег в еще более сжатые сроки. Выгода от использования таких отопительных систем состоит еще и в том, что владельцы предприятий имеют при этом возможность бесплатно утилизировать собственные отходы.
Автономность
Котлы отопления, действующие на отработанном масле, характеризуются высокой степенью автономности. Их использование оправдано даже в условиях, не предполагающих применение подобных систем. Поэтому, даже сложно сказать, в каких ситуациях их нельзя применять.
Универсальность
Котлы используются как для водяного, так и для воздушного отопления, причем в любой сфере жизнедеятельности человека. Их, как правило, используют в основном в промышленных целях. Применение подобного оборудования особенно целесообразно на тех предприятиях, которые имеют дело с отработанными горюче-смазочными материалами. Таких организаций немало, поэтому котлы данного виды всегда находят своих покупателей.
Отличный пример их применения – станции технического обслуживания машин. Именно здесь образуются большие количества отработанного машинного масла. Поэтому использование подобных отопительных систем дает возможность рационально организовать работу.
Еще один удачный вариант частного использования – применение данных котлов для отопления гаражей. Многие автомобилисты так и поступают. Занимая свое место в помещении для автомобиля, котел обеспечивает необходимую температуру.
Мы указали лишь наиболее характерные области применения отопительных котлов данного вида. Но существует еще много способов использования оборудования, действующего на отработанном масле.
Безопасность
Не исключено, что кто-то будет сомневаться в безопасности данных котлов, но это не так. В производстве современных котлов используются последние технологические веяния, что позволяет создавать высококачественное оборудование, совершенно безопасное для окружающих. Этот аспект весьма важный, поэтому производители держат его под своим постоянным контролем.
Комфорт
Компании, производящие котлы, функционирующие на отработанном машинном масле, прилагают все усилия для того, чтобы их эксплуатация была максимально комфортной для возможных покупателей.
К примеру, вас не будут беспокоить неприятные запахи, характерные для применения подобного оборудования, поскольку они полностью отсутствуют. При работе котел не причиняет какие-либо неудобства. Этот момент особенно важен для частных лиц, ведь для любого владельца частного дома первостепенной задачей является создание уюта в собственном доме.
Простота эксплуатации и легкость монтажа
Использовать данный вид оборудования легко смогут даже те, кто мало знаком с подобными устройствами. Процесс работы котла характеризуется высокой степенью автоматизма, а это – одно из главных свойств современного оборудования.
Отработанное масло — топливо для такого типа котла
Легкость эксплуатации обеспечена простотой конструкции котла. Она до такой степени элементарна, что некоторые умудряются изготовить подобное оборудование своими руками. Нужно предостеречь, однако, любителей экспериментов, от подобного шага, поскольку он может завершиться плачевными последствиями. Специализированные предприятия испытывают выпускаемые ими котлы перед реализацией, а самодельное оборудование, как правило, не подвергается подобной проверке.
Устройство
Любой функционирующий на отработке котел устроен следующим образом: горелка создает факел, который нагревает топку (камеру сгорания), окруженную со всех сторон водяной рубашкой. Раскаленные газы отдают тепло водяной рубашке, затем проходят через дымогарные трубы, также окруженные со всех сторон водой.
Такая конструкция котла называется двухходовой или реверсивной, потому что газы проходят топку в одну сторону, затем возвращаются через дымогарные трубы и уходят в дымоход. Бывают трехходовые котлы, в которых присутствует дополнительный ряд дымогарных труб, из-за чего дым делает еще один разворот и перемещается к дальнему концу топки, откуда и уходит в дымоход.
Поскольку отработка нередко содержит всевозможный мусор и антифриз, перед горелкой установлен фильтр, очищающий топливо и снижающий риск засорения форсунки.
Это особенно актуально при работе отопительного прибора в режиме малой мощности, ведь выделение тепловой энергии, а значит и нагрев стенок топки, минимален, из-за чего сгорает не все поступившее в нее топливо. Часть горючего окисляется лишь частично и сажей оседает на стенках камеры сгорания.
Если долго не чистить котел от сажи, то при увеличении мощности возрастет температура в камере сгорания и сажа может воспламениться, что резко разогреет стенки топки и приведет к скачку температуры теплоносителя вплоть до его закипания.
Кроме того, в любом котле должны быть средства регулировки мощности и контроля за факелом, без этого опасность использования отопительного прибора на отработке возрастает в десятки раз.
Пример расчета размеров печи
Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:
- объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
- считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
- соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.
Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

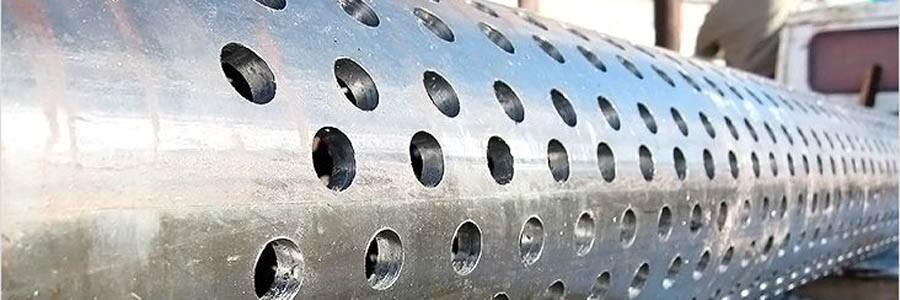

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.
Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!
Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.
Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.
Важно: при сверлении ось сверла должна быть направлена к оси трубы!
Разновидности печей на отработке
Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.
Печь на отработке из старого газового баллона
Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:
- стальная труба диаметром 100 м, длиной 2000 мм;
- вентиль с резьбой ½ дюйма;
- стальной уголок с полкой 50 мм, метр или немного больше;
- хомуты;
- петли;
- кусок шланга для подачи топлива;
- автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
- еще один баллон (фреоновый) для создания топливного бака.
Последовательность работы:
- спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
- вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
- из стального листа делаем дно камеры дожига;
- из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
- готовую горелку вваривают в дно камеры дожига;
- из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
- для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
- выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
- на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
- трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.
Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.
Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.
Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).
Печь на отработке с наддувом
Эта конструкция также собрана на основе 50-ти литрового баллона.
Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.
Процесс работы и розжиг показаны в видео.
Печь на отработке с водяным контуром
Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.
Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.
Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.
На чертеже устройство выглядит примерно так.
Печь с капельной подачей топлива
Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.
Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.
На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.
Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.
Она же, реализованная в металле.
Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%
Советы по установке
Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.
Касательно правильного монтажа дадим такие рекомендации:
- Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
- Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
- Обязательно установите на подающей магистрали отопления группу безопасности.
- Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
- Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
- Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.
Вариант монтажа теплогенератора с нижним подключением дымохода Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.
Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.
Подачу отработанного масла в камеру сжигания котла проще всего организовать самотеком – из подвешенной к стене емкости. Но за подобной системой нужно постоянно следить плюс по мере опорожнения интервал между каплями увеличивается, а интенсивность горения уменьшается.
Принцип работы
Работа печи основана на сгорании в закрытой емкости паров моторного масла. Продукт не просто наидешевейший, а бросовый. Чаще всего отработанное масло и его утилизация – это предмет головной боли для СТО, владельцев гаражей. Ведь выливать отработку в грунт, бытовую канализацию категорически нельзя. А здесь «вредное» масло заливается в печку, и служит на пользу человеку.
Конструкция самой распространенной модификации, из металла, состоит из цилиндрических баков, нижнего и верхнего, короткого переходного отсека и дымохода. Проще и представить сложно. Сначала происходит разогрев топлива в первом баке: масло закипает, начинает испаряться, газообразный продукт переходит в следующий отсек (короткую трубу). Здесь масляные пары смешиваются с кислородом, интенсивно воспламеняются и полностью сгорают в последнем, верхнем резервуаре. А уже оттуда выхлопные газы по дымоходу выбрасываются в атмосферу.
По желанию обогреватель дополняют лотком для долива масла. От хозяина требуется немного: заполнить бак отработкой, поджечь и следить за нормальной работой топки.
Маслонасос
Печь в течение часа расходует порядка 1-2 л. Из всех доступных запчастей от ВАЗа, можно легко соорудить маслонасос, который обеспечит низкую подачу масла
Стоит обратить внимание на то, что для работы подойдет не только шестеренчатый насос системы смазки двигателя классической модели ВАЗ, но и другие насосы с экономной подачей масла (например: со скутера или мотоцикла). Если нужного насоса не найдется, то решить проблему высокой подачи масла, можно путем установки тройника в подающей трубке
Излишки масла будут выбрасываться через два боковых отверстия обратно в маслобак. Электромотор с редуктором от стеклоподъемника ВАЗ 2108-09, можно использовать в качестве привода маслонасоса.
Потом необходимо соорудить конструкцию для соединения маслонасоса с приводным редуктором. Для этого понадобятся такие материалы:
- две металлические пластины (толщина 3 мм);
- труба – ¾ дюйма.
Металлические пластины приварить к концам трубы, длина которой зависит от объема масляного бака. Пластины нужны для крепления площадок насоса и электромотора приводного с редуктором.
В любом строительном маркете можно купить алюминиевые трубки. Из них получится приводный вал для вращения.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.

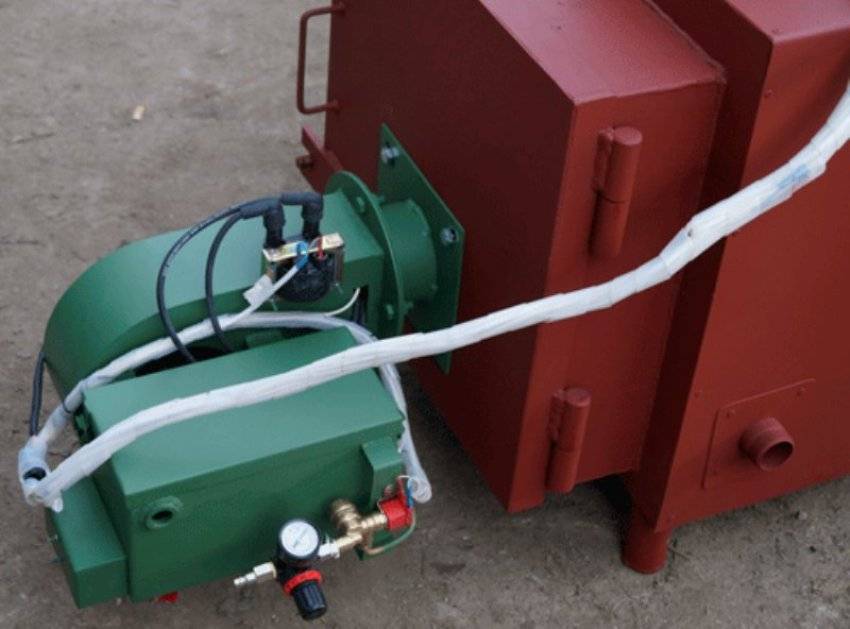

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Обзор котлов российского производства на отработанном масле
Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования
На это следует обращать внимание при покупке котла

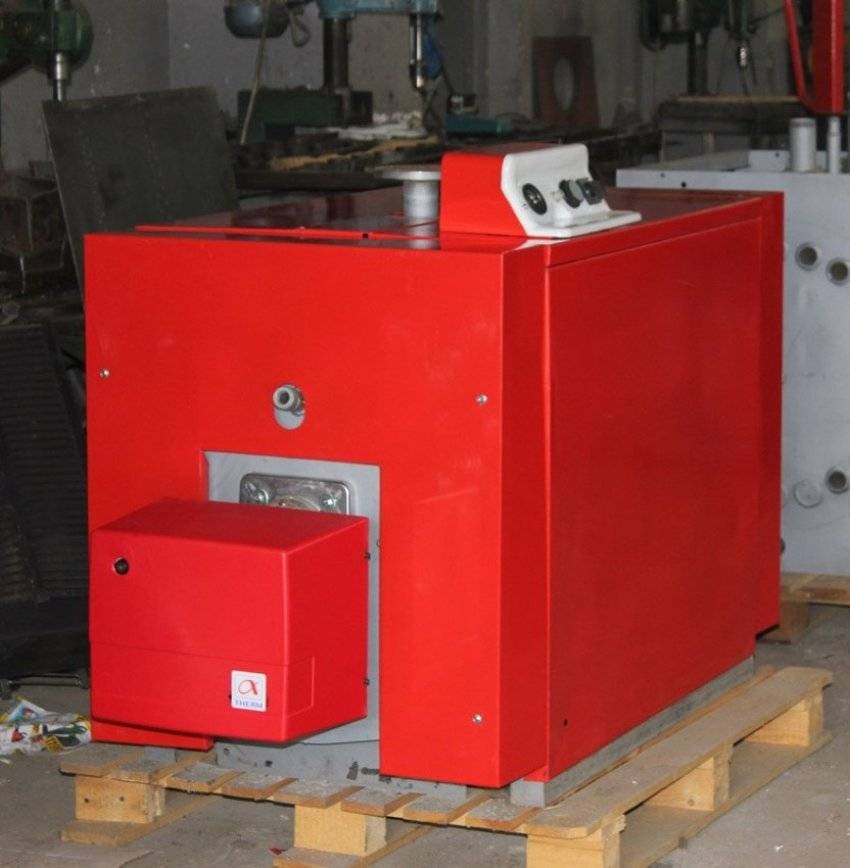

Мощный котел Ставпечь STV1 характеризуется высоким КПД
Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.
Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.
Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт. Цена отопительного котла на отработанном масле – 108 тыс. руб.

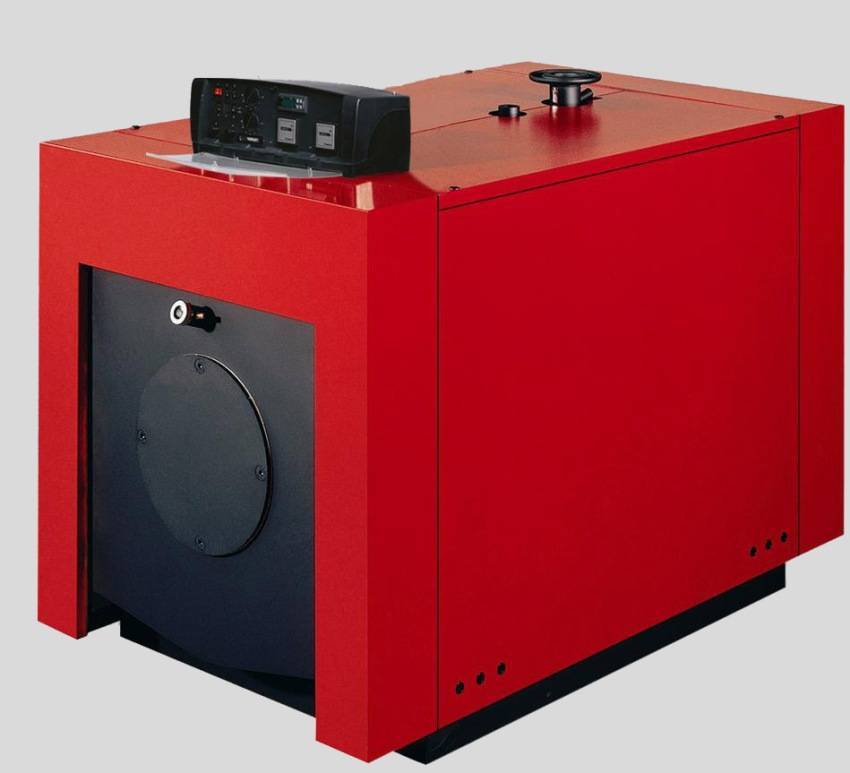

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус
Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.
Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.
Дорогостоящие котлы на отработанном масле отечественного производства
Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.
Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м
Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.
Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.
Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт. Стоимость котла – 460 тыс. руб.
Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.
Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения
Варианты конструкций
На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.
Печь на отработке с водяным контуром
Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.
Дровяная
Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.
Кирпичная печка
Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.
Паровая
Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.
Ракетная
Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.
Металлическая
Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

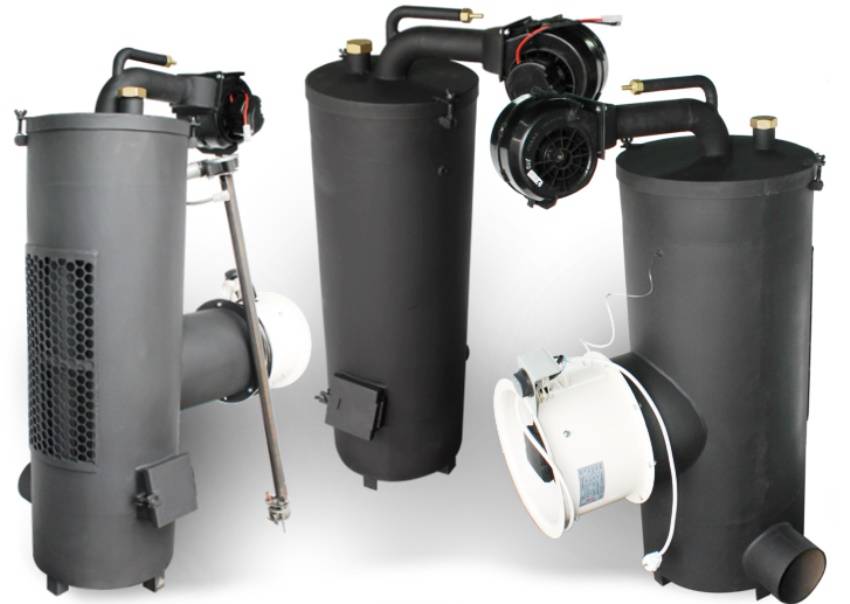

Компактные модели печей на отработанном масле
Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении
Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива
Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.
Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Создание котла из листовой стали
Печи на отработке, изготовленные из стальных листов, пользуются спросом среди потребителей. Их достоинства в компактных размерах (70×50×35), небольшой массе, а также возможности подключения к отопительной системе дома. К тому же, такие конструкции вполне работоспособны в условиях отрицательных температур. На поверхности печи можно разогревать или готовить еду.
Для работы подготавливаются следующие расходники и инструментарий:
- листовая сталь – 2 листа по 4 и 6 мм толщиной;
- дымовая труба длиной от 4 м, внутренним сечением 10 мм, стенками 4-5 мм толщиной;
- стальная, медная или жестяная труба для горелки;
- 4 металлических уголка высотой 20 см;
- сварочный аппарат с электродами;
- болгарка;
- напильник, молоток;
- рулетка, уровень;
- чертежи.
