Отопление частного дома дровами: котлы, печи

О компании

в течение многих лет занимается монтажом отопления и водоснабжения загородных домов, коттеджей, дач на территории Москвы и Московской области. Её девиз — «Быстро! Качественно! Надёжно!». В этой компании работают опытные и квалифицированные специалисты (к услугам гастарбайтеров не прибегаем), способные в кратчайшее время спроектировать и смонтировать систему отопления дачи дровами, которая будет исправно работать в течение длительного времени.

Дача — это загородный дом, куда мы стремимся переехать с семьей летом, отдохнуть от шума городской жизни, подышать свежим чистым воздухом лесов. Насладиться тишиной, покоем, сбросить суету большого города. Приятно выйти утром во двор и вдохнуть полной грудью прозрачный деревенский воздух, услышать пение птиц, стрекотание сверчков. Резкая смена погоды может привести к похолоданию, особенно ранней весной или осенью. Все чаще люди предпочитают жить за городом, а работать приезжают в мегаполис. В этих условиях отопление дачи может оказаться важным элементом комфортной жизни.

Самодельный дровяной котел

Для отопления небольшого служебного или хозяйственного помещения можно сделать самодельный котел своими руками. Чаще всего это актуально для организации теплоснабжения гаража, небольшого производственного цеха или склада. Изготовление печей для отопления на дровах делается с помощью подручных материалов.

Схема самодельной печи на дровах

В качестве каркаса используется стальная бочка, толщина стенки которой не должна быть меньше 1 мм. Дополнительно потребуются трубы круглого сечения, дверцы для поддувала и камеры сгорания.

Для сбора конструкции понадобится сварочный аппарат, болгарка с диском по металлу, измерительный инструмент. Предварительно с поверхности заготовок удаляется краска. Зачем на них наносится разметка. Детали изготавливаются согласно чертежу.

Во время установки теплоснабжения на дровах своими руками учитываются следующие нюансы:

Топка и зольник должны быть герметичны;
Диаметр дымоходной трубы составляет 50 мм;
Небольшой вес конструкции дает возможность установить ее на ножках. Это уменьшит тепловые потери и повысит безопасность эксплуатации.

Особое внимание уделяется качеству сварных швов. Предварительно необходимо подобрать правильную марку электродов

В видеоматериале можно знакомиться с подробной инструкцией по изготовлению пиролизного котла на дровах:

Правила установки дровяного отопления

Монтаж отопления на дровах своими руками осуществляется по заранее составленной схеме. В качестве исходника используется план дома, на котором отмечается месторасположение котла, труб и радиаторов. Помимо них в водяной системе теплоснабжения обязательно устанавливаются воздухоотводчики, спускные клапаны и расширительный бак.

Схема водяного отопления

Важно соблюдать все правила безопасности. Они отличаются в зависимости от того, какое оборудование используется для отопления частного дома дровами своими руками

Печи устанавливаются в жилых комнатах.

Поэтому там необходимо обеспечить хороший уровень вентиляции. В процессе эксплуатации парового отопления на дровах возможно попадание в помещение небольшой части угарных газов. Вентиляция необходима для их своевременного удаления.

Для водяного теплоснабжение на дровах с помощью котла обустраивают отдельное помещение. Котельная может располагаться как в доме, так и в пристройке. Основные требования для этого типа теплоснабжения на дровах в частном доме заключается в следующем:

Обязательное естественное освещение вместе с искусственным;
Использование негорючих материалов в зоне расположения котла;
Минимальная высота дымохода должна составлять 3,5 м;
Если используется самодельный котел отопления на дровах — дополнительно монтируются вытяжные каналы. В отличие от заводских моделей, самодельная конструкция не может обеспечить хорошую степень притвора дверцы к топке. Это может стать причиной высокой концентрации угарного газа.

Для парового теплоснабжения на дровах важно правильно выбрать месторасположение печи или котла. Теплые воздушные потоки должны циркулировать по всем помещениям в доме

Для печи обустраивается груба, которая способствует лучшему тепловому распределению.

Если планируется монтаж воздушного котла типа Buderus — для него необходимо сделать основание высотой от 10 до 30 см. Подобный вид теплоснабжение частного дома дровами можно сделать своими руками. Необходимо лишь соблюдать вышеописанные рекомендации.

Как работают

Сам принцип действия дровяных котлов очень прост:

К существенным недостаткам стоит отнести большой расход топлива и собственно внушительные габариты необходимого запаса этого самого топлива. В идеале под это придется выделить целую комнату.

Горящие дрова выделяют тепло, которого поглощается теплообменником;
Протекающий через теплообменник теплоноситель отправляется к радиаторам, согревающим помещения;
Теплоноситель отправляется обратно в котел, где снова подвергается нагреву.

Здесь мы видим самую обыкновенную схему конвекционного нагрева, которая используется в традиционных газовых агрегатах.

Отапливать домовладения такими устройствами на дровах выгодно – стоимость дров довольно низкая, затраты на один сезон составят всего 10-15 тыс. рублей при обогреве дома на 100-150 кв. м. Это даже дешевле, чем отапливать газом. Теплотворность у дровяного топлива высокая, поэтому тепла при сгорании образуется много. К сожалению, некоторая его часть улетает в трубу, но эта проблема решается с помощью пиролизных дровяных котлов – мы рассмотрим их в следующем разделе нашего обзора.

Как правильно уложить поленья

Чтобы дрова оставались пригодными для использования их необходимо правильно уложить. Для этого нужно придерживаться следующих правил:

Если не предусмотрено специальное сооружение для дров, и вы будете складывать их на открытой местности подложите под дрова шпалеры.
Важный момент. Первый ряд, уложенных дров должен быть расположен на два-четыре сантиметра над землей.
Дрова, сложенные в ряд, необходимо укладывать под наклоном к следующему ряду.
Если нет дровяника под поленницу, нужно укрепить дрова вертикальными подпорками.
Обязательно сверху накройте дрова шифером или пленкой.

Алгоритм расчёта расхода пеллет

Котёл на древесных гранулах является особенно актуальным для жителей тех регионов, у кого нет возможности отопления дома при помощи газа. Пеллеты производятся из отходов деревоперерабатывающей промышленности, поэтому являются экологически чистым видом топлива и, к тому же, с достаточно высоким коэффициентом полезного действия.

О том, чем хороши пеллетные котлы и об их минусах, написано здесь.

Ориентировочно, для расчёта расхода пеллет на обогрев дома 100 м², можно применять такую формулу. Количество гранул равно:

70 Вт/м² х 100 м² х 24 часа х 180 дней х 0,7 / 5000 Вт/час = 4234 кг 70 Вт/м² – показатель тепловых потерь 1 м² дома; 100 м² – площадь дома; 24 часа – часы в сутках; 180 дней – дни сезона отопления; 0,7 – значение нагрузки котла; 5000 Вт/час – это количество тепла, что образуется при сгорании 1 кг высококачественных пеллет.

Повторимся, что данные расчёты приблизительны. Существует множество нюансов, из-за которых значения могут варьироваться.

Можно с уверенностью сказать, что вычислить потребность твердотопливного котла в объёме топлива не сложно. Главное не спутать все данные, а по окончанию полученные кубометры умножить на стоимость топлива в вашей местности. Помните, что при заказе дров лучше уточнить о мерах, используемых поставщиком: складометры это либо «чистые кубометры». Иначе вы рискуете сделать ошибку и тем самым переплатить или недополучить некоторый объём дров.

Преимущества и недостатки дровяного отопления

Одним из определяющих преимуществ, которым обладает водяное отопление на дровах, является полная независимость от электроэнергии. Для нормальной работы теплоснабжения не понадобится подключение к электросети. Контроль за параметрами системы осуществляется с помощью механических компонентов.

Дровяное отопление

Для правильной организации понадобится составить корректную схему. Она должна включать в себя не только элементы поддержания комфортного уровня температуры (батареи, радиаторы, трубы), но и характеристики котла теплоснабжения. Если планируется воздушное отопление на дровах или его водяной аналог — следует приобретать современное оборудование.

Этот тип топлива при классической схеме горения быстро отдает теплоту. Поэтому необходимо использовать все факторы, увеличивающие теплоотдачу одной закладки дров. Для этого приобретают пиролизные котлы длительного горения.

Если выполнить вышеописанное условие, то отопление загородного дома дровами будет иметь следующие положительные качества:

Минимальные расходы на закупку топлива. Но это может быть актуально только в тех регионах, где хорошо организовано снабжение дровами;
Доступная стоимость оборудования. Исключение составляет отопление на дровах в частном доме с помощью котлов длительного горения;
Не нужно оформлять разрешение на установку теплоснабжения этого вида.

Недостатком является необходимость иметь большой запас топлива. Так как его свойства напрямую зависит от условий внешней среды — для хранения следует соблюдать определенный температурный режим и влажность. При этом котел для отопления частного дома на дровах не должен находиться в одном помещении с топливом.

Koza K (Kratki, Польша)

Продукция польского производителя Kratki известна в Европе с 1998 года. Спустя пару лет ее активно стали продвигать в СНГ. На сегодняшний день оборудование этой ТМ доступно в 56 странах мира. Ассортимент включает камины, отдельно стоящие печи, биокамины и комплектующие ко всему вышеперечисленному. Одна из ходовых линеек – Koza K, чугунное оборудование в викторианском стиле. Производитель предлагает несколько разновидностей каждой из моделей: с декорированными дверцами, из стали или чугуна, с турбиной, водяным контуром, термостатом или без них. Внутри топка полностью футерована огнестойкой керамикой

Есть система «чистое стекло» против копоти и патрубок для подвода воздуха извне – удобная функция, если важно не пересушивать воздух в отапливаемом помещении

Основные характеристики печей Koza K от Kratki
Характеристика	Koza K6	Koza K7	Koza K9
Мощность, кВт	9	5	13
Объем отапливаемого помещения, м³	190	135	250
Максимальная длина полена, мм	350
Диаметр дымохода, мм	130 или 150
Размер, мм	578x630x490	536x557x413	766x660x546
Масса, кг	115	75	160
Цена, руб.	56 400	32 000	61 000

Впечатления от применения. Важным преимуществом линейки является внешний вид. Большая топка на 9-10 поленьев, большое стекло, сохраняющее чистоту. Изделия выполнены из чугуна, поэтому нужно быть готовым к выходу на рабочий режим в течение часа. Это компенсируется инерционностью системы, на одной закладка удается поддерживать комфортную температуру в помещении в течение 5-6 часов. Если сам корпус массивный и в его прочности сомневаться не приходится, то на его фоне качество фурнитуры среднее. Задвижки изготовлены из тонкой стали, ручка дверцы со временем перестает надежно сидеть на своем месте. Есть вероятность, что спустя пару лет фурнитуру придется менять, но все зависит от характера эксплуатации.

Посмотреть обзор модели k9 – самой старшей из представленных выше:

Отличительные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе — это модернизированная версия классического отопительного оборудования.

В него, помимо прочего, встроен еще и теплообменник, обеспечивающий жилище полноценным горячим водоснабжением.

Конструкция модели с двумя контурами включает в себя следующие элементы:

Корпус — может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
Камера топки. Обычно производится из того же материала, что и корпусная часть прибора.
Решетка колосникового типа. Располагается внутри топочной камеры, материалом служит чугун. Обогащает топливо необходимым для поддержания горения кислородом.
Зольник. Аккумулирует твердые отходы, образующиеся при горении.
Дымоход — удаляет продукты горения за пределы помещения.
«Водяная рубашка». Чаще всего встраивается в корпус котла и заполняется водой, которая получает тепло от стенок, после чего поступает в отопительную систему.
Змеевик дополнительного теплообменника — отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для обеспечения горячего водоснабжения дома.

Основной недостаток подобной конструкции — в низкой степени производительности. Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Котлы на дровах

Котлы, использующие дрова в качестве топлива, имеют простую схему работы, что упрощает их эксплуатацию и ремонт.

Основа конструкции — камера сгорания. В неё помещают поленья, затем их поджигают. По мере сгорания, топливо добавляют, а продукты процесса выходят через теплообменник.

Жаропрочные трубы прогреваются жаром, отдавая тепло корпусу печи, а затем — в помещение.

Под камерой находится подставка, собирающая золу. Эту часть устройства чистят 2—3 раза в неделю во избежание засорения. Остатки топлива можно сохранить для дальнейшего удобрения почвы.

Работу дровяного котла можно описать так:

По мере сгорания, топливо выделяет жар, переходящий в теплообменник.
Тепло передаётся носителям: корпусу печи либо водному контуру.
Носители тепла прогревают помещение.

Тип отопления влияет на вид устройства. Обычная печь передаёт тепло в ту комнату, где расположена. Водяное отопление заключается в нагреве воды, которая обогревает дом через радиаторы. Воздушное отопление подразумевает вывод дыма через вентиляцию, шахта которой проложена вдоль комнат. Жар отдаёт тепло, а остывший теплоноситель покидает дом.

Достоинства:

Низкая себестоимость устройства и топлива. Для обогрева помещений подойдут высушенные поленья из поваленных деревьев.
Дровяное отопление не требует получения специального разрешения, как газовое.
Дровяной котёл легко эксплуатировать. Достаточно разжечь огонь, периодически подкладывая топливо. Раз в два дня чистится подставка для золы. Каждые несколько месяцев прочищается дымоход.
Дровяные котлы безопаснее газовых и электрических аналогов, так как выполнены из жаропрочных материалов.

Недостатки:

Котёл требует ухода и присмотра. По мере сгорания нужно восполнять топливо, поленья надо запасать заранее. Подставку для золы и дымоход требуется чистить.
Хотя дровяные котлы недороги, действительно качественная конструкция имеет высокую себестоимость.
Для хранения топлива требуется отдельная постройка с низкой влажностью.
Продукт сгорания, дым, оставляет за собой неприятный запах при наличии некачественной тяги.
Некоторые печи громоздки, для них требуется увеличивать площадь дома.

Стоимость

Цена дровяного котла зависит от заводских характеристик и компании-производителя. На нее влияют материал теплообменника и наличие электроники, автоматизирующей управление. Стоимость представленных моделей, в рублях:

НМК Сибирь-Gefest КВО 15 ТЭ — 18 тыс.;
Protherm Бобёр 20 DLO — 45 тыс.;
Буржуй-К МОДЕРН-12 — 55 тыс.

Обогрев дома дровами

Для дровяных котлов используют соответствующее топливо. Заготовив материал, его сушат, затем перерабатывают в маленькие поленья. Продукт хранят в помещении с небольшой влажностью воздуха. Килограмм дров с влажностью менее 20% способен выдать 4 кВт тепла

Важно следить за сухостью топлива, в противном случае расход увеличивается

Сколько нужно заготовить

Для выработки 1 кВт энергии с дров понадобится 360 кг топлива. Для стандартной печи с мощностью 150 кВт потребуется примерно 2,7 куб. м. леса.

Этого числа достаточно для обогрева дома площадью 150 кв. м. в течение месяца. Переводя в килограммы, получится порядка 1,3 тонны древесины влажностью 20% или менее.

Таким образом, на зиму потребуется около 4 тонн леса.

Процесс топки

Поленья поджигаются и подкладываются по мере сгорания. Дрова содержат в специальном помещении, где поддерживается низкая влажность, но часть их находится возле котла. Таким образом получают топливо, подсушенное теплом устройства.

Котёл чистят каждую неделю. Это позволит поддерживать высокий КПД печи.

Внимание! Раз в 5—6 месяцев очищают дымоход, что улучшает вывод вредных продуктов сгорания. Подставку для золы чистят по мере накопления

Подставку для золы чистят по мере накопления.

Какие дрова лучше всего использовать

Многое для хорошего отопление зависит от того, какие дрова вы используете. Следует учитывать, что удельная теплоотдача этого вида топлива значительно ниже, чем, например, газа. Для дров теплоотдача равняется – максимум 17,4 МДж/кг, а для газа – 31.8 МДж/кг. Тем более что для поддержания нужной температуры, следует регулярно подбрасывать в печь поленья.

Существует два способа, чтобы увеличить время между загрузками:

отопление дровами, которые выделяют больше всего тепла;
установка печи или теплогенаратора с большой камерой сгорания.

В последнем случае следует учитывать, что объем камеры сгорания котлов, значительно больше чем печей. Также печи отличаются более медленным разогревом, во время которого придется часто подбрасывать дрова. Но потом, можно наслаждаться теплом, так как топливо будет гореть достаточно интенсивно и это будет сопровождаться большой теплоотдачей.

Многое зависит и от дров, которые вы используете. Самой большой теплоотдачей отличаются ясень, граб и дуб. Их температура горения примерно 1000 градусов. Кроме того, они дают сильный жар. Самыми плохие дрова из тополя. Их температура горения составляет менее 500 градусов, а значит, расход дров будет больше, а теплоотдача меньше.

Многое зависит и от того, насколько дрова сухие. Ведь если они будут влажными, то теплоотдача будет минимальная. Это обусловлено тем, что большая часть выделяемого тепла требуется для испарения влаги. Если вы покупаете дрова, следует внимательно проверить их сухость. А если вы заготавливаете их самостоятельно, дрова следует качественно просушить. Лишь так можно добиться качественного обогрева при разумном расходе дров.

Дровяное отопление частного дома своими руками позволяет не только неплохо сэкономить, но и эффективно обогреть здание даже в сильные морозы. Самостоятельно изготовить печь, котел или камин будет совсем несложно. Но лучше всего приобрести заводское изделие, так как оно будет качественнее и прослужит значительно дольше. Разумеется, эта система не лишена некоторых недостатков и, к примеру, уступает отоплению с помощью газа или электричества. Но все же спрос на дровяные котлы, печи и камины по-прежнему велик. Эти устройства незаменимы для качественного обогрева домов в сельской местности при отсутствии там газоснабжения.

Можно ли сделать своими руками

Устройство, использующее дровяное топливо весьма простое и вполне возможно изготовить котел на дровах своими руками тем, кто умеет обращаться с основными слесарными инструментами и сварочным аппаратом.

Котел, сделанный собственноручно. Источник фото: biser.enjob.ru

Пошаговая инструкция самодельного дровяного котла:

Дровяной котел своими руками выполняют из металлической бочки 200 л. Крышку у нее срезают и приваривают бортик. Из мощной болванки либо иного утяжелителя выполняется поршень с диаметром меньше емкости. Можно использовать комплектующие для насосных станций, тросы.
В крышке выполняют отверстие для размещения воздуховода 100 мм. По высоте он устраивается выше уровня бочки на 20 см.
С боковой стороны монтируют дымоотвод 100 мм.
Воздуховод приваривают к поршню. На верхней части его обустраивается заслонка, регулирующая объем необходимого воздуха. К нижней части поршневой конструкции приваривают специальные ребра, для уплотнения дров.

Подобные самодельные котлоагрегаты с принципом длительного горения, могут на одной закладке дров отработать более суток.

Сколько кубов дров нужно на зиму

Чтобы выяснить, какой объём дров необходим на зиму, нужно учитывать несколько факторов. Кроме процента влаги и породы древесины, обязательно надо смотреть на тип поленьев (округлые, расколотые, смесь двух видов). Существенным фактором является и длительность срока, на протяжении которого будет отапливаться жилище. Во многих российских регионах необходимо топить дома долго − в течение 6–7 мес. Все это влияет на то, сколько кубометров ели, дуба потребуется для поддержания в комнатах комфортной атмосферы. Чем дольше работает котельная установка, тем больше будет использовано материала для топки.

Какие дрова лучше подойдут для камина?

Основное отличие каминов от печей или дровяных котлов заключается в наличии открытой топки. Исключение – камины, закрытые дверцей со встроенным жаропрочным стеклом, но и с ними надо уметь правильно обращаться.

Вот несколько рекомендаций на эту тему:

не стоит использовать смолистые породы для открытых каминов, в том числе – хвойные. Такие дрова часто выстреливают частицами жара, что могут улететь достаточно далеко и привести к пожару;
сырые дрова для камина применять нельзя в любом случае. Вы не получите от них тепла, а вот копоти – сколько угодно. Она осядет слоем сажи на панорамном стекле закрытой топки и лишит вас удовольствия созерцания пламени. Да и пламя от сырой древесины будет тусклым и слабым;
копоть от влажных дров оседает и на стенках дымохода. Спустя какое-то время, когда вы положите в камин качественное топливо, она может загореться и поднять температуру в трубе до 800 °С, что чревато пожаром.

В общем случае в камине можно сжигать любые породы дерева (кроме смолистых), но слишком жаркие применять нет смысла, поскольку камин – отопитель малоэффективный. Подойдут ольховые, кленовые и осиновые дрова, а когда все же нужно «поддать жару», то можно подкинуть поленья березы или акации.

Лучшие дровяные котлы для отопления частного дома

По производственным характеристикам лидирует продукция немецких и чешских поставщиков теплового оборудования. Список лучших моделей котлов на дровяном топливе продолжают конструкции польских производителей и отечественные бренды.

Немецкие марки Buderus, Viessmann и Lopper предлагают оборудование высокой степени надежности и неизменного качества с впечатляющим сроком эксплуатации. Большой минус в копилку – дороговизна и прихотливость моделей к качеству дров.

Тепловое оборудование чешских брендов Viadrus, OPOP и ATMOS неплохо конкурирует по надежности и качеству автоматизации с немецкими аналогами. При этом чешские дровяные котлы реализуется в среднем на 10 % дешевле немецких моделей.

Модельный ряд практически каждого российского производителя отопительного оборудования включает в себя твердотопливные агрегаты. Наибольшую популярность среди отечественных потребителей завоевала продукция и ZOTA.

Польские дровяные агрегаты на российском рынке отопительного оборудования представлены в виде обычных тепловых генераторов и пиролизных котлов. Особым успехом пользуются модели SAS, Defro, Orlan и Drewmet. Хотя по производственным характеристикам эти аналоги несколько уступают немецким и чешским брендам, польские агрегаты заслуживают внимания неприхотливостью к качеству дров и относительно демократичной стоимостью.

В коллекциях большинства производителей оборудования для отопления частных домов наряду с классическими моделями, работающими исключительно на дровах, представлены и многотопливные котлы.

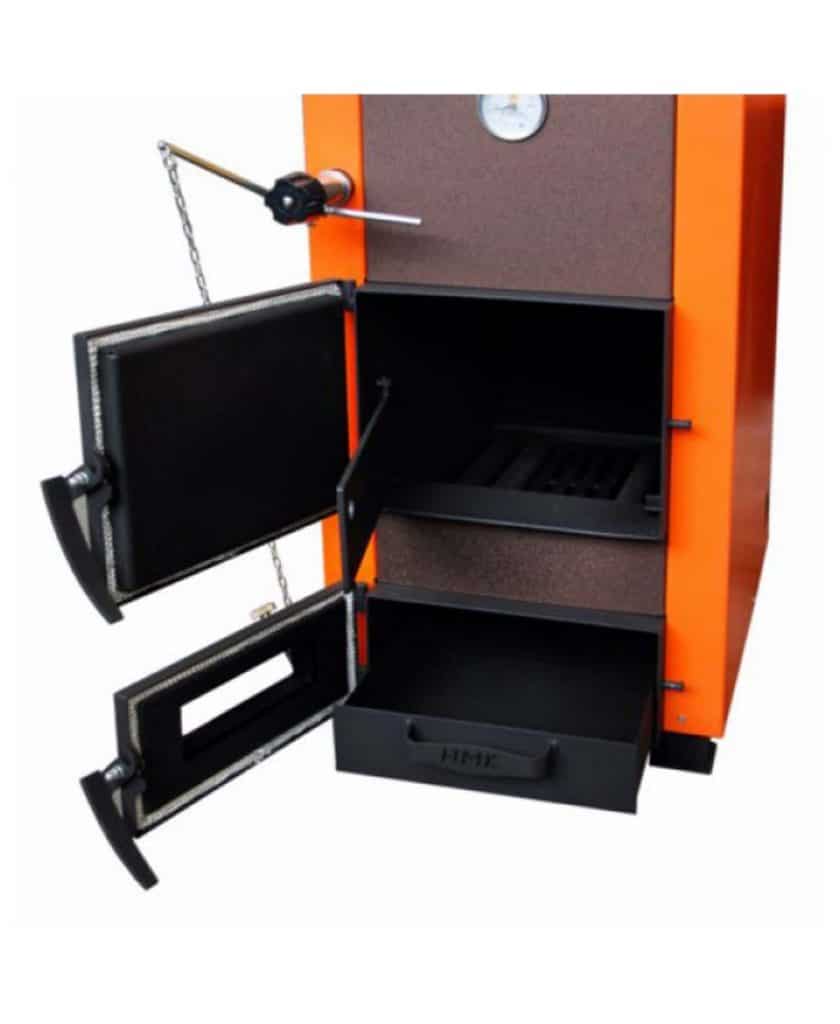

НМК Сибирь-Gefest КВО 15 ТЭ

Универсальный вариант отопительного оборудования на дровах, располагает простой конструкцией, оснащен электрическим нагревателем. Модель с тепловой мощностью 15 кВт рассчитана на обогрев домовладений площадью до 150 м². Стальной теплообменник дополнен ТЭНом в 4 кВт. Наряду с обычными дровами в качестве топлива допускается применение каменного угля и евродров. КПД агрегата составляет 75%, вес оборудования – 115 кг. Цены на модель варьируются в диапазоне до 20 000 р.

НМК Сибирь-Gefest КВО 15 ТЭ

Protherm Бобер 20 DLO

Мощность прибора – 19 кВт, соответственно, площадь обогрева составляет 190 м². Предусмотрен чугунный теплообменник, диапазон температуры теплоносителя варьируется в пределах от +30 и до +85°C. Модель отличается высоким показателем КПД, равным к 90,2%. Ориентировочная стоимость котла – 45 000 р.

Protherm

Буржуй-К Модерн-12

Пиролизный котел с механическим управлением располагает мощностью 12 кВт, рассчитан на обогрев здания площадью до 120 м².

В качестве топлива для Буржуй-К Модерн-12 используются дрова, уголь, брикеты, торф и пеллеты

Максимальная температура теплоносителя достигает +95°C. Модель реализуется в дорогом сегменте, цены варьируются в диапазоне 55 000-60 000 р.

Как устроить паровое отопление от печи своими руками

Оборудование и материалы

Для устройства парового отопления понадобятся:

радиаторы (под каждое окно);
теплообменник – по сути, водотрубный котел или парогенератор;
трубы для паропровода и отвода конденсата – предпочтение лучше отдать стойким к высоким температурам материалам: оцинкованной стали или меди;
колена, соединители, хомуты для труб, кронштейны для радиаторов, запорная арматура: вентили, краны для выпуска воздуха;
гидравлический затвор, применяемый с целью возможности осушки паропровода;
редукционный клапан для снижения давления в системе;
редукционно-охладительная установка;
сварочный аппарат;
емкость для сбора конденсата;
насос.

Дорогостоящее оборудование лучше взять в аренду.

Теплообменник

Теплообменник для кирпичной печи придется изготовить самостоятельно или заказать. Для этого понадобятся трубы из металла, толщиной стенки от 2,5 мм и сварочный аппарат. Соединить их можно как на рисунке или сделать в виде змеевика. Главное, следить за качеством сварных швов. Расчет делается приблизительно так: 1 м2 поверхности змеевика отдает до 9 кВт.

После того, как конструкция будет изготовлена, необходимо её проверить. Для этого следует залить в неё воду и убедиться, что нет течи. Однако этот способ мало информативен, поскольку сварные швы могут иметь шлаковые включения, которые при отсутствии избыточного давления не будут обнаружены.

Лучше всего проверять качество швов способом «керосин на мел». Для этого необходимо обвести мелом все сварные швы и залить внутрь конструкции керосин. В случае наличия мельчайшей поры, мел потемнеет, поскольку в неё просочится керосин.

Контур для кирпичной печи

Последовательность работ

Теплообменник встраивается в печь на этапе её кладки прямо в топку

Нужно учитывать, что если планируется делать печь под варку, то труб в верхней части быть не должно, иначе они будут мешать. Тогда лучше сделать теплообменник по такому принципу

Далее, согласно схеме, под окнами монтируют радиаторы. К ним подсоединяют подводящие и отводящие трубы. Для естественной циркуляции – с небольшим уклоном в 3 мм на метр. Каждый конвектор следует снабдить краном для выпуска воздуха.

В целях безопасности желательно установить запорные краны перед каждым радиатором и один перед всей системой. В её начале следует также поставить редукционный клапан и охладительную установку.

В конце системы ставят бак для сбора конденсата, с которого тоже под уклоном перетекает вода обратно в теплообменник. Не желательно для этой цели использовать мембранный расширитель, так как он рассчитан на t до 85° С.

В системе принудительной циркуляции, в обратном трубопроводе, перед печью устанавливают насос.

Ardenfire (МЕТА, Россия)

ГК Мета специализируется на изготовлении печей, топок, облицовки и аксессуаров для печного оборудования. Это российский производитель, 20 лет на рынке. Ассортимент интересующих нас печей-каминов включает изделия из стали и чугуна. Последние выпускаются в отдельной линейке Ardenfire, в частности, модели Марсель 7, 10 и 14. Несмотря на то, что компания российская, все комплектующие поставляются из-за рубежа – в РФ только сборка и испытания. Так, чугунные части поступают из Франции, уплотнительные шнуры – из Германии, стекло для установки в дверцы – из Японии. Среди особенностей модели Марсель: большое стекло в дверце с системой «чистое стекло», в качестве топлива могут использоваться дрова и бурый уголь, имеется вторичный дожиг.

Основные характеристики печей Ardenfire Марсель от МЕТА
Характеристика	Ardenfire Марсель 7	Ardenfire Марсель 10	Ardenfire Марсель 14
Мощность, кВт	7	10	14
Объем отапливаемого помещения, м³	150	200	250
Максимальная длина полена, мм	350	350	400
Диаметр дымохода, мм	150
Размер, мм	364x410x800	415x513x977	439x550x1130
Масса, кг	80	103	130
Цена, руб.	41 250	60 000	64 000

Впечатления от применения. Мощные чугунные печи, которые легко вписываются в интерьер загородного дома. Большая топка, подходят дрова стандартного размера. Тепло от корпуса передается излучением, поэтому прогрев помещения происходит не так быстро, как в конструкциях с конвекционными элементами. Длительное горение не предусмотрено, но за счет массивности печи, она остывает в течение 2-3 часов при средней длительности горения на одной закладке 2 часа. Конструкция простая, но большая площадь остекления дверцы придают ей особый шарм за счет завораживающего вида горящих поленьев.

Посмотреть модель Марсель 14 в работе:

Способы отопления частного дома дровами: обзор характеристик котлов и печей
