Разновидности и расчет отопительных приборов

Расчет затрат на отопление

Хорошая отопительная система требует достаточно больших финансовых вложений. Основные расходы связаны с:

1. Оборудование отопительной системы. В него входят котел, насос, радиаторы и материал для разводки.
2. Установка обогревательной системы.
3. Затраты на топливо. Количество потраченных денег зависит от выбранного вами топлива.
4. Поддержка оборудования в рабочем состояние.

При расчете затрат нужно учитывать удельную теплоту сгорания. Рассчитайте путем деления теплопотери за сезон на теплотворность сырьевого продукта и получите количество использованного топлива. Умножьте на стоимость за единицу измерения.

Еще один метод подсчета — это расход кВт в час. На дом, площадью 120 м2 потребляется 12 кВт теплоэнергии. В месяц выходит 8640 кВт. Способ подходит для пользователей газа и электричества

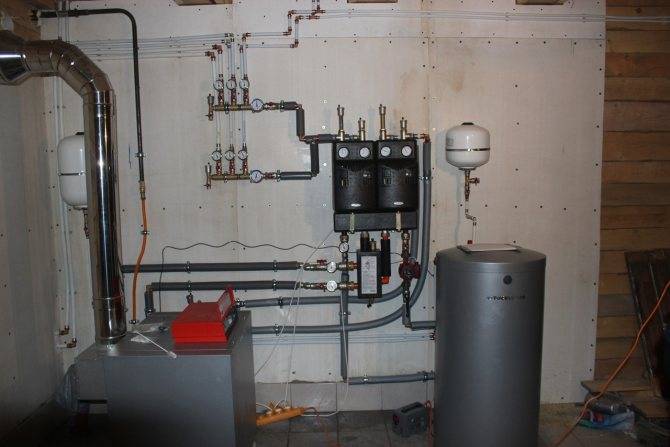

Комбинированные котлы для водяного отопления

Понятно, что теплогенератор, работающий на одном виде топлива, например на газе, предпочтителен. Но возможны разные ситуации, выходом из которых будет покупка комбинированного котла, в котором устанавливается сменная горелка, могущая работать как на газе, так и на дизельном топливе.

Однако и этот вид приборов водяного отопления имеет свои нюансы, в частности:

• обойдется такой теплогенератор немного дороже, чем котел, рассчитанный на один вид топлива;
• его КПД примерно на 10—20% ниже, чем у газового или жидкотопливного котла;
• поскольку котел — агрегат крупногабаритный, то под него придется отвести отдельное помещение;
• некоторые его комплектующие (топливный насос, дутьевой вентилятор и др.) работают от электрической сети. Длительные перебои с электричеством зимой могут закончиться разрывом трубопровода. Для таких ситуаций надо купить и мощный электрогенератор.

Отопительный котел должен иметь определенную мощность, причем она должна превышать теплопотери дома примерно на 15—20%, которые еще надо уметь высчитать. Для перестраховки можно купить более мощный агрегат (от этого параметра зависит и цена оборудования), но тогда не исключено, что часть его теплопроизводительности не будет использована т. е. фактически деньги будут потрачены зря. Если купить менее мощный котел, то можно мерзнуть всю зиму, даже если он будет работать в полную силу. Таким образом, лучше обратиться за консультацией к специалисту.

В моделях котлов предыдущих поколений снижение мощности влекло за собой снижение КПД. Современное оборудование оснащено несколькими ступенями мощности, благодаря чему можно уменьшить теплопроизводительность агрегата и количество топлива, и это не обернется потерями тепла. Новейшее изобретение — водогрейные котлы с моделирующими головками, при которых бесступенчатое снижение мощности никак не отражается на КПД оборудования.

Отопление можно объединить с системой горячего водоснабжения, для чего достаточно установить двухконтурный водогрейный котел. Они бывают различного типа — проточного, накопительного или в сочетании с бойлером.

Для передачи тепла от теплоносителя воздуху используются отопительные приборы, без которых эффективность системы водяного отопления была бы крайне низкой. Благодаря специальной конструкции отопительных приборов, можно извлечь из теплоносителя максимальное количество тепла.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Газовый нагрев

Газ — самый дешевый вид топлива, но покупка оборудования обходится дорого Эффективный и дешевый обогреватель, однако сложный в обслуживании. Газовый калорифер или конвектор работает по принципу газовой печи. На горелку подается газ. Продукты сгорания через дымоходную трубу выводятся наружу. Входящий через отверстия воздух нагревается в теплообменнике и поступает назад в комнату.

Мощность отопителей достигает 8 кВт. Так как газ – топливо доступное и дешевое, расходы на отопление минимальны. Недостатков много: в доме нужно установить хорошую вентиляцию, обустроить дымоход, периодически прочищать форсунки. При неисправностях аппарата велика вероятность отравления углекислым газом.

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

Тепловая пушка

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Как выбрать радиатор?

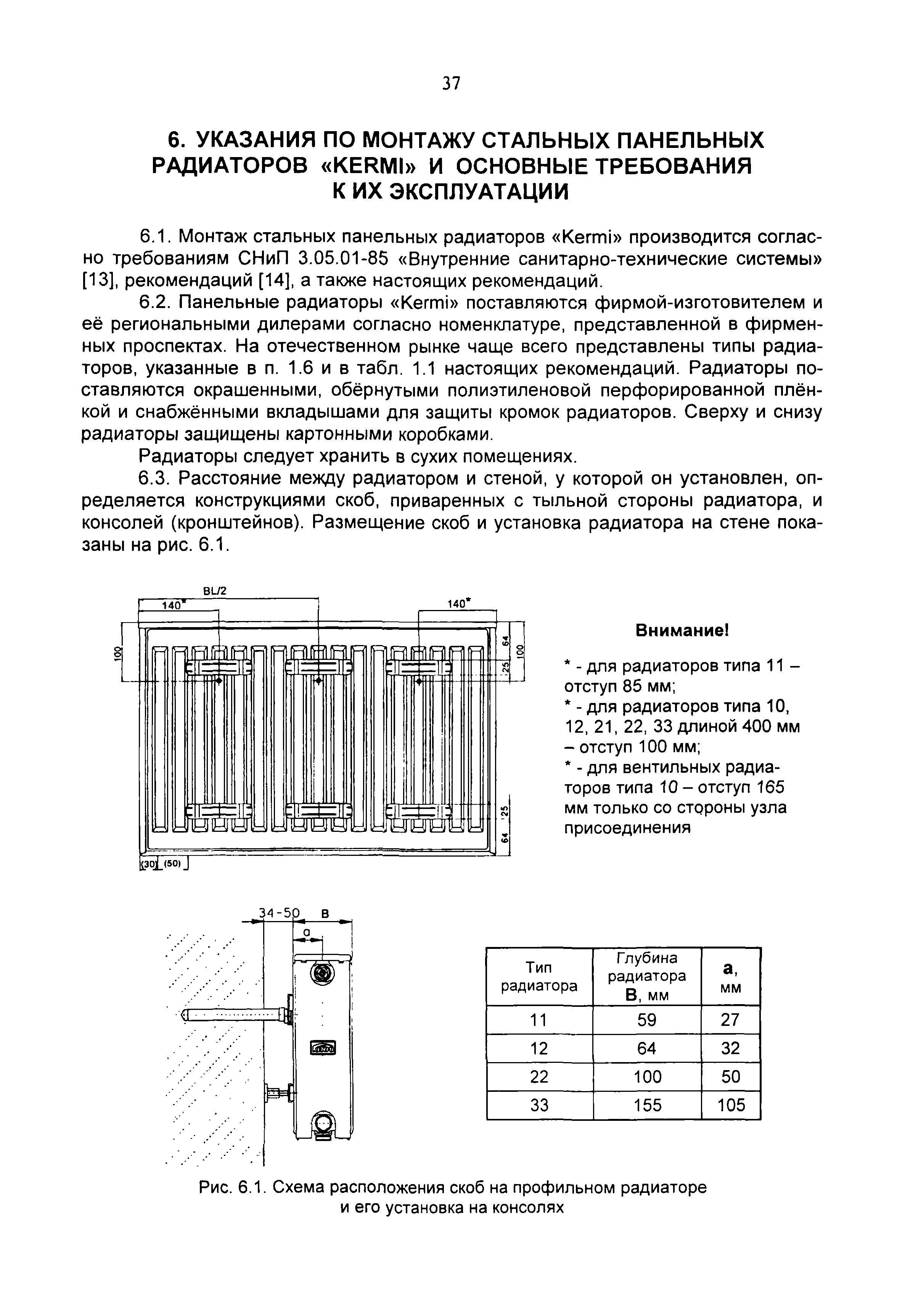

Перед установкой отопительного стального радиатора его необходимо правильно подобрать. Выбирать радиатор необходимо, следуя нескольким рекомендациям.

Этот прибор обычно делается из стали или алюминия. Оба типа отопительных радиаторов отличаются долговечностью и функциональностью. Для отопления алюминиевые и стальные радиаторы не требуют большого количества воды. Вес у таких отопительных конструкций небольшой, внешний вид красивый.

Есть у этих радиаторов и некоторые недостатки. Так, стальной радиатор отопления обладает большим КПД в сравнении с алюминиевым.

Алюминиевый радиатор, в свою очередь, характеризуется более длительным сроком эксплуатации. Алюминий надежно защищен от коррозии. По стоимости алюминиевый радиатор дороже, поскольку принадлежит к категории цветных металлов.

Многие покупатели отдают свое предпочтение именно стальным радиаторам, поскольку эти конструкции обладают прекрасной обработкой против ржавчины изнутри. В совокупности с низкой стоимостью и высокими показателями КПД стальные радиаторы имеют весомые преимущества перед радиаторами из алюминия.

Газовый нагрев

Газ – самый дешевый вид топлива, но покупка оборудования обходится дорого Эффективный и дешевый обогреватель, однако сложный в обслуживании. Газовый калорифер или конвектор работает по принципу газовой печи. На горелку подается газ. Продукты сгорания через дымоходную трубу выводятся наружу. Входящий через отверстия воздух нагревается в теплообменнике и поступает назад в комнату.

Мощность отопителей достигает 8 кВт. Так как газ – топливо доступное и дешевое, расходы на отопление минимальны. Недостатков много: в доме нужно установить хорошую вентиляцию, обустроить дымоход, периодически прочищать форсунки. При неисправностях аппарата велика вероятность отравления углекислым газом.

Классификация отопительных приборов

В отечественной практике сформировалась следующая классификация отопителей:

По принципу теплоотдачи. В зависимости от физического принципа теплоотдачи отопительные приборы делятся на две большие группы:

– Радиаторы.

– Конвекторы.

По конструктиву исполнения.

 Радиаторы выпускают секционные, трубчатые, панельные и блочные.

Конвекторы- с предусмотренным кожухом и без кожуха.

По размеру.

Высота. Низкие. Имеют размер от 200 до 400мм.; средние- 400-650; высокие- от 650 до 900мм.; плинтусные- существуют размером 200мм и меньше.

Глубина или ширина. Малая до 120мм; Средняя от 120мм до 200мм; Большая- 200мм и более.

По материалу изготовления. Радиаторы производят из:

– чугуна

– алюминия

– стали

– комбинированные- биметаллические

Конвекторы делают из:

– стали

– алюминия

– меди

Значительно реже отопительные приборы изготавливаются из органических материалов, имеющих высокую теплопроводность и коэффициент теплоотдачи.

• По способу изготовления. Изготавливают приборы отопления литым, штампованным, сварным, комбинированным способом.
• По вариантам монтажа. Выделяют напольные, настенные приборы, и монтируемые в интерьерные конструкции.

Все конвекторы и радиаторы выпускаются со встроенной регулировкой теплового потока или без таковой.

Напольный конвектор

Электрические виды обогревателей

Электрические модели работают по принципу конвекции, поэтому быстро нагревают помещение

Электрические отопительные приборы работают по другому принципу. Теплоноситель заменяют нагревательные элементы, которые функционируют при подаче электрического тока. За редким исключением нагревательный элемент имеет малую площадь. Чтобы сделать подачу тепла более эффективной, используют 2 решения:

• пропускают сквозь нагревательное устройство потоки воздуха – любой вид конвектора,
• создают корпус с большой рабочей площадью – панельные обогреватели.

К электрообогревателям относят приборы, являющиеся нагревательным элементом. Такой отопительный электроприбор, как котел Эван им не является. Это источник тепла, но не греющая конструкция.

Главный недостаток электрообогревателей – требовательность к качеству электрического тока. Если суммарная мощность отопителей превышает 12 кВт, потребуется проложить сеть с напряжением в 380 В.

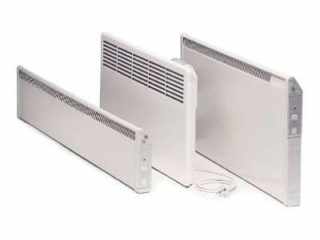

Конвекционные приборы

Тепловентиляторы сжигают кислород в помещении нужно ставить увлажнитель воздуха

Нагревательные элементы – ТЭНы, размещены внутри плоского корпуса. Поверхность корпуса нагревается и передает тепло воздуху. Однако этот механизм обеспечивает лишь 20% теплопередачи. В нижней части прибора есть входные отверстия. Через них воздух проникает внутрь прибора, нагревается и выходит через отверстия в верхней части. Конвекция обеспечивает 80% теплоотдачи.

Конвекторы быстро нагревают помещение, но не сжигают кислород так сильно, как тепловентиляторы. На минимальных температурах прибор можно оставлять включенным на ночь. Мощность варьируется от 0,25 до 2,5 кВт. Расчет показателя выполняют по кубатуре, так как конвектор нагревает воздух. Недостаток – комфортная температура поддерживается в комнате только пока конвектор работает.

Масляные устройства

Нагревательный элемент – ТЭН, однако теплоноситель – масло, тоже присутствует. Теплое вязкое вещество наполняет секции и передает тепло поверхности. Чем больше рабочая поверхность, тем выше КПД устройства. Масляные электроотопительные приборы близки по эффективности к радиационным.

Плюс – высокая тепловая инерция. Прибор медленно нагревается, но и отдает тепло долгое время после отключения. Такой режим работы более экономичен. Аппараты выпускают мощностью до 4,5 кВт, но при этом масляные радиаторы потребляют меньше электричества. Недостаток – большая масса и громоздкость.

От чего зависит выбор отопительных приборов

Приборы отопления должны соответствовать конкретным проектным требованиям эксплуатации. Запрещено применять отопительные приборы, у которых показатели по температуре теплоносителя и давлению ниже, чем требуемых условий по эксплуатации сети.

Утилизацию радиаторов и конвекторов требуется осуществлять в соответствии с нормативной документацией завода- изготовителя.

Для правильного выбора приборов для отопления жилища или производственного помещения стоит опираться на ряд критериев, которые помогут сориентироваться в многообразии.

Экономические. Любая система отопительных приборов в помещении должна выдерживать соотношение цены и эффективности эксплуатации, минимизировать траты на монтаж и обслуживание.
Санитарно-гигиенические. Отопительные приборы должны соответствовать санитарно-гигиеническим нормам, поддерживать температуру и влажность воздуха, установленную в СанПиН в зависимости от назначения помещения. Не должны препятствовать проведению обеспыливания и служить источником загрязнения окружающего пространства.
Стилистико-архитектурные

Большое внимание уделяется стилистической направленности изделий. Отопители должны гармонично вписываться в пространство и не занимать много места.
Монтажные

Установка отопительных приборов не должна вызывать трудностей и привлекать сложного инструмента и высокооплачиваемого персонала. Приборы отопления должны быть универсальны по крепежу, иметь прочные и надежные способы крепления.
Эксплуатационные. Современная теплотехническая продукция должна соответствовать параметрам теплоснабжающей сети. Иметь регулировку теплоотдачи для поддержания комфортных условий в помещении.
Теплотехнические. Отопительные приборы должны обладать максимальным коэффициентом полезного действия для максимального использования энергии теплоносителя.

Утилизация отопительных приборов

Электроэнергия и отопление

Электрический отопительный прибор Электроэнергия является одним из лучших достижений технического прогресса. Ее передача по электрическим сетям происходит на любые расстояния и с минимальными потерями, а использование ее по месту потребления экологически безвредно.

Современные электроотопительные системы и приборы просты, экономичны, безопасны в эксплуатации, а также характеризуются компактностью и совместимостью с автоматическими системами управления микроклиматом в помещениях.

Необходимым и достаточным условием обустройства и применения отопления с использованием электрической энергии является наличие источника этого вида энергии и надежные, выдерживающие нагрузку соответствующих приборов, сети электропитания.

Монтирование новых и реконструкция уже существующих электрических сетей в индивидуальных домах требует гораздо меньших затрат, чем проведение новых или ремонт и реконструкция имеющихся в эксплуатации систем водяного отопления, подключенных к котельным, где сжигают твердое или жидкое топливо. Сравнение водяного и электрического отопления показывает, что себестоимость установки «с нуля» водяного, как минимум, втрое дороже. Эксплуатационные расходы, затраты на топливо, не высокий КПД традиционного жидкостного отопления делают электрическое отопление дома еще более предпочтительным.

Планирование и проектирование

Перед выбором системы отопления, построенной на принципах использования электрического тока, следует выяснить суммарную необходимую мощность потребления для будущей системы. Эта мощность определяется из следующих факторов:

• Площадь дома.
• Сезонность отопления дома.

Исходя из требуемой для отопления мощности необходимо убедиться, что трансформаторная подстанция, от которой производится электропитание дома, обладает достаточной мощностью. Если мощность подстанции меньше необходимой, то придется произвести необходимые мероприятия по смене станции подключения или увеличению мощности имеющейся подстанции. В случае невозможности реализации этих мероприятий, для получения требуемой мощности, во избежание аварийных ситуаций, от отопления электричеством придется отказаться вовсе, либо использовать его как вспомогательное или основное отопление при основном или дополнительном, соответственно, отоплении другого вида.

Плоский обогреватель

Выбор приборов отопления различен в зависимости от того, используется дом для проживания круглый год или как дача на период с весны по осень. Но самым важным для дома является теплоизоляция, т.к. любая совершенная, мощная система не согреет, если теплоизоляция в плачевном состоянии. Кроме того, значительные тепловые потери приведут к большим расходам на электроэнергию.

С точки зрения безопасности для потребителей отопление электричеством является лучшим среди других видов

Но планируя его следует принимать во внимание состояние и мощность электропроводки дома, а в случае большой отапливаемой площади и, как следствие, большой совокупной потребляемой мощности приборов отопления может потребоваться трехфазная электросеть

Достоинства

В общем случае отопление дома электричеством имеет ряд достоинств, среди которых:

• Высокое КПД.
• Удобство, простота эксплуатации системы.
• Эффективное управление, регулирование отдачи тепла.
• Сравнительно не большие габариты приборов отопления, которые неприхотливы или не нуждаются в уходе.
• Электрический обогрев высоко гигиеничен и экологически чист в эксплуатации.
• Бесшумность отопительной системы.
• Комбинированное теплообеспечение, с применением электрических приборов обогрева, универсально и позволяет сократить расходы.

Батареи из чугуна

Чугунный тип отопительных приборов относится к наиболее распространенным вариантам комплектации отечественных централизованных систем. Его предпочитали другим разновидностям в основном из-за дешевизны. В дальнейшем приборы данного типа стали постепенно вытесняться устройствами с более высоким коэффициентом теплоотдачи (у чугунных батарей он всего 40%). В настоящее время радиаторами из чугуна в основном оснащаются системы старого образца. Что касается современных интерьеров, то в них можно встретить дизайнерские чугунные модели.

К сильным сторонам устройства отопительных приборов можно отнести значительную площадь поверхности, через которую происходит передача энергии от теплоносителя в окружающее пространство. Еще одно заметное преимущество – долговечность чугунных батарей: они способны прослужить без проблем 50 и более лет. Недостатки также имеются, и их немало. Во-первых, теплоноситель используется в очень больших объемах (до 1,5 л на каждую секцию). Разогревается чугун не спеша, поэтому приходится ожидать, пока после включения котла тепло начнет поступать в комнаты. Ремонтировать такие батареи непросто, и чтобы максимально снизить вероятность поломок, их приходится чистить каждые 2-3 года. Монтажные работы утруднены большим весом радиаторов.

Критерии выбора радиаторов для квартиры

На принятие решения относительно приобретения радиатора определенного вида влияют не только его технические параметры и условия функционирования системы центрального теплоснабжения. Существуют определенный порядок, как правильно выбрать батареи отопления.

Нужно непременно обратить внимание на такие нюансы:

Рабочее давление. На каждое изделие имеется паспорт, где этот параметр обязательно указывается производителем. Его величина должна минимум в 1,5 раза превышать фактическое давление в отопительной конструкции. Именно его перепады чаще всего являются причиной поломки современных приборов.

Возможность предупредить гидроудары. Это оказывает сильное влияние на продолжительность эксплуатации батарей. В квартирах, где имеется центральное отопление, уберечься от них невозможно. Поэтому нужно отдавать предпочтение тем агрегатам, у которых высокая степень сопротивления гидроударам.

Количество секций. Некоторые батареи можно наращивать в процессе эксплуатации

Когда трудно определиться с размером конструкции, нужно обратить внимание на такие радиаторы. Мощность прибора

Не все батареи способны справиться с созданием комфортного микроклимата в доме в регионах, где температура воздуха на улице опускается ниже – 40 градусов

Мощность прибора. Не все батареи способны справиться с созданием комфортного микроклимата в доме в регионах, где температура воздуха на улице опускается ниже – 40 градусов

Поэтому так важна информация, какие батареи самые теплые. Некоторые зарубежные изделия рассчитаны на 80-90 градусов, а для районов с суровой зимой желательно подбирать модели с температурой нагрева до 120-130 градусов.

Качество теплоносителя. В отечественных центральных отопительных системах циркулирует вода, качество которой настолько плохое, что от него страдают внутренние поверхности радиаторов. Поэтому приобретать лучше батареи с толстыми стенками.

Внешний вид и дизайн продукции. Выбирая батареи для комнат, в которых выполнен современный ремонт, вряд ли кто-то захочет устанавливать громоздкие конструкции. Из богатого ассортимента, представленного на рынке, всегда можно подобрать оригинальную модель.

Длительность эксплуатационного срока. Замена отопительных приборов в квартире является дорогостоящим мероприятием, поэтому новые изделия должны прослужить не менее 20 лет.

Простота монтажа. Этот критерий имеет значение только в том случае, когда установка отопительного оборудования производится самостоятельно. Тяжелую чугунную конструкцию смонтировать в одиночку невозможно, а с легкими панельными радиаторами проблемы не возникнут.

Информация о том, какие бывают радиаторы отопления для квартиры, не будет лишней для того, кто хочет приобрести новые приборы. Специалисты не советуют сильно экономить на их покупке, поскольку дешевые изделия могут стать причиной аварии в доме и доставить немало неприятностей для жильцов многоквартирного здания.

Инфракрасный обогрев

Выбор отопительных приборов инфракрасного типа приносит следующие дивиденды:

• Экономия электроэнергии до 30%, если сравнивать с обычными электрическими приборами.
• Кислород в воздухе не сгорает.
• Помещение нагревается за считанные минуты.

Классифицируют инфракрасные приборы по способу трансляции волн. В новых отопительных приборах передача излучения в окружающее пространство осуществляется благодаря резисторным проводникам, установленным на специальной пленке. Мощность теплых матов может достигать 800 Вт/м2. Пленочные обогреватели удобны тем, что с их помощью можно организовывать теплые полы.

Оборудование для отопления в разных отопительных системах

Трубопроводные отопительные системы – самые распространенные. Их обязательным элементом является нагревательный котел и система трубопроводов для подачи теплоносителя в помещения. Такие системы бывают двух типов.

Гравитационные системы основаны на естественной циркуляции теплоносителя. Она обеспечивается за счет того, что горячий и холодный теплоноситель имеют разный вес.

Благодаря системе труб и баков различного диаметра создаются условия, при которых теплоноситель циркулирует в замкнутой системе без дополнительного усилия извне. Этот вид отопительных систем подходит для небольших зданий.

Системы с принудительной циркуляцией для движения теплоносителя по трубам используют насос.

Насосы более энергозатратны, чем гравитационные, но благодаря использованию насоса такие системы могут обслуживать высокие здания или здания с большим количеством помещений и комнат. Помимо системы труб и баков здесь должен быть использован циркуляционный насос, расширительный мембранный бак и группа безопасности.

Помимо трубопроводных систем отопления, использующих теплоноситель, можно выделить воздушное отопление, коллекторные системы и теплые полы.

Воздушные системы используют горячий воздух, который по воздуховодам подается в помещения. Оборудованием для отопления в этих системах являются воздуховоды, нагреватели и воздушные фильтры, а также увлажнители. Преимуществом этого вида отопительных систем является низкая себестоимость, а также способность очищать и увлажнять воздух.

Коллекторные системы используют радиаторы отопления и шкафы с коллекторами по количеству этажей здания. Преимущество таких систем – в их универсальности и простоте расчета необходимого количества коллекторов и радиаторов.

Теплые полы – это система, использующая вместо радиаторов систему труб с горячим теплоносителем или систему электрических нагревательных элементов, смонтированных под покрытием пола.

Дополнительным оборудованием для отопления по такой системе в варианте электрического теплого пола будет являться регулятор температуры и сам нагревательный элемент. Водяной теплый пол мало чем конструктивно отличается от общей системы водяного отопления.

Расчет в зависимости от типа батареи

Расчет в зависимости от типа батареи

Если планируется установка секционных батарей стандартного типа, то определение их числа не доставит проблем, так как известны все технические параметры таких батарей, включая тепловую мощность. В случае, если вместо мощности производителем указано значение расхода жидкости-теплоносителя, то рассчитать мощность достаточно легко: расход 1 литра теплоносителя в минуту приблизительно равен 1 кВт мощности.

Если же радиаторы отопления пока не выбраны, необходимо учесть, что батареи, имеющие одинаковые габариты, но произведенные из разных материалов, обладают разной тепловой мощностью, при этом, метод расчета секций чугунных батарей отопления аналогичен расчету радиаторов, выполненных из других материалов (алюминия, стали). Различаться может лишь мощность излучения одной секции.

Существуют усредненные значения мощностей, которые можно учитывать при расчете батарей из разных материалов. Так, одна секция батареи с осевым расстоянием 50 см излучает следующее количество тепла:

• чугунный радиатор – 145 Вт;
• биметаллический радиатор – 185 Вт;
• алюминиевый радиатор – 190 Вт.

Однако, в продаже можно найти радиаторы другой высоты (примерно от 20 до 60 см), мощность которых может отличаться от стандарта, поэтому при расчете нестандартных радиаторов отопления понадобится внести коррективы. В частности, следует учесть, что тепловая отдача радиатора зависит от площади его поверхности. Чем меньше высота отопительного радиатора, тем меньше его площадь и, соответственно, ниже мощность теплового излучения. Определив соотношение между высотой прибора отопления и стандартом, можно скорректировать результат расчета с помощью полученного коэффициента.

Зависимость мощности приборов отопления от местоположения и подключения
Помимо остальных параметров, теплоотдача радиаторов отопления варьируется в зависимости от такого фактора, как тип подключения. Так, наиболее оптимальным можно считать диагональное подключение, при котором теплоноситель подается сверху – в данном случае отсутствуют потери тепловой мощности, а наибольшие потери тепловой мощности характерны для бокового подключения и достигают отметки 22%.

При всех остальных типах подключения наблюдаются средние потери.
Реальная мощность радиатора отопления снижается и в случае присутствия каких-либо заграждающих конструкций, к примеру, подоконника (при нависании – 7-8% потерь, при частичном нависании – 3-5% потерь) или сетчатого экрана (20-25%, если экран перекрывает радиатор полностью, и 7-8% потерь, если экран не достигает пола).
