Как установить углы отливов разной ширины

Какую водосточную систему можно установить

При установке водостока владельцу дома придется принимать решения:

• относительно выбора формы и материалов, из которого она изготавливается;
• приобретения готового комплекта или сборки из отдельных элементов, количество которых и схему монтажа понадобится просчитать;
• приглашения сторонних специалистов или выполнения собственными силами.

Желоб для водостока по форме может быть:

• полукруглым;
• прямоугольным;
• трапециевидным.

В качестве материала для изготовления предпочтение может быть отдано:

• меди или металлическим сплавам (цинка и титана, к примеру), отличающимся долговечностью, эстетической привлекательностью и высокой стоимостью;
• оцинкованной стали. Если ранее этот материал был практически единственным, пригодным для изготовления достаточно долговечной конструкции, то сейчас ситуация быстро изменяется, и у потребителей появляется возможность выбора. Тем не менее, несмотря на появление пластиковых конструкций, оцинкованную сталь по-прежнему рассматривают как основной материал для обустройства водоотведения с поверхности крыши;
• пластика, как правило, полипропилена.

Водосточные системы из полимерных материалов легкие и быстро монтируются

К преимуществам выбора полипропиленовых труб и фасонных элементов относят:

• неподверженность коррозии, что означает возможность эксплуатации на протяжении полувека, срока, абсолютно недостижимого для оцинковки;
• возможность придания пластику практически любой формы и расцветки, что позволяет реализовать имеющиеся идеи по части дизайнерских решений;
• наличие предложения в виде подготовленных к сборке комплектов, которые могут быть установлены самостоятельно при следовании инструктивным предписаниям.

Следует заметить, что затраты на приобретение таких комплектов окажутся выше, чем в случае покупки всех требующихся материалов по отдельности. Но и предварительные расчеты необходимого количества расходных материалов лягут на плечи владельца здания.

Типы соединительных узлов

Металлические и пластиковые конструкции собирают двумя способами:

• на уплотнителях;
• с помощью клея.

Уплотнительные прокладки из EPDM-каучука или модифицированной резины обеспечивают достаточную герметичность соединений. При использовании качественных материалов срок эксплуатации достигает десятилетий. Дешевые аналоги после нескольких циклов замерзания-оттаивания и нагрева на солнце теряют эластичность. В результате возникают протечки. Требуется демонтаж желобов или водосточных труб с заменой прокладок.

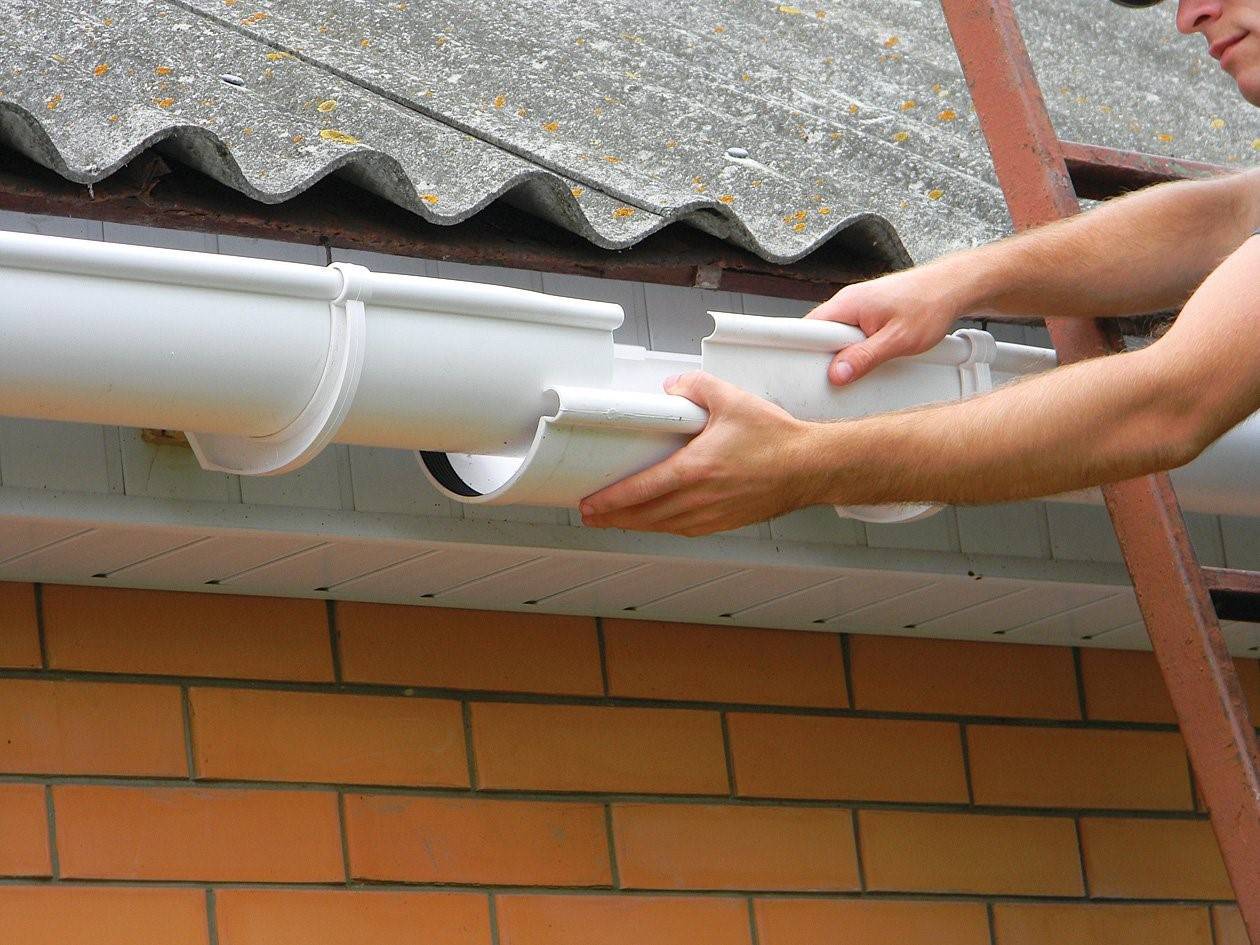

Стыкование желобов с помощью соединителя на прокладках

Клеевые соединения придают узлам дополнительную жесткость, что нельзя однозначно назвать достоинством для пластиковых конструкций. Температурные деформации могут привести к разрыву труб. Чтобы потом не пришлось демонтировать разрушенные участки, дополнительно устанавливают компенсаторные расширители.

Монтаж отливов на пластиковые окна

Установка отливов на пластиковые окна – это довольно простая задача, с которой может справиться даже начинающий. В любом случае выполнять монтаж необходимо с учетом некоторых нюансов, что поможет действительно защитить стены от атмосферных осадков.

В первую очередь перед установкой следует позаботиться о качественной подрезке внешнего подоконника. Оба края должны заходить на откосы проема минимум на 1 см. При этом края слегка подгибают вверх, что продлит срок службы откоса

Также подобное решение поможет избежать образования конденсата на окне в зимнее время.
Нужно обратить внимание на ширину конструкции. Если она будет соответствовать ширине наружного откоса, то вода прольется на стену, что нежелательно зимой.
Производители рекомендуют перед установкой отливов на окне подготовить откосы

Речь идет о герметизации их нижней части с использованием паропроницаемой ленты, способной выводить лишнюю влагу из стены. Такой материал аккуратно приклеивают одним краем на подкладку рамы, а другим – на очищенный торец проема.
Чтобы сделать установку по всем правилам, нужно организовать на окне подушку для отлива. Ранее она создавалась из цемента, а сегодня ее заменила морозостойкая монтажная пена. Этот материал аккуратно задувают под внешний подоконник.
Для закрепления отливов используются саморезы по металлу. При этом, перед фиксацией конструкции, места их соединения с рамой обрабатывают герметиком.

Установка оконных отливов не вызывает особых сложностей. Достаточно изучить технологию и подготовить качественные материалы. Также стоит ответственно подойти к выбору самого внешнего подоконника. Благодаря этому вы сможете защитить окна и стены от любых погодных условий.

Монтаж отлива на цоколь деревянного дома своими руками

Поскольку фундамент и стены являются несущими конструкциями здания, то их защита от влаги является важным мероприятием по сохранности дома от разрушения. Одним из способов является установка отливов.

Простая арифметика

Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –

1. защита окладного венца от сырости;
2. предохранение цоколя от намокания.

Отлив защищает цоколь и фундамент дома от попадания влаги

Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе.

Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе.

Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.

Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.

Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:

• выравнивание по уровню верха цоколя цементным раствором;
• укладку рубероида в два слоя;
• устройство по всему периметру верха фундамента подкладки;
• крепление бруска со скошенной кромкой.

Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Металлические изделия для отвода воды бывают стальные, алюминиевые и медные.

Из стальных наибольшим спросом пользуются оцинкованные отливы и такие, которые покрыты полимерной пленкой.

Эксплуатационные характеристики их выше, к тому же они имеют различные цвета.

Пластиковые изделия всем хороши и даже есть специальные элементы для угловых соединений. Уступают металлическим по прочности, но выигрывают в цене.

Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Проделанный паз обязательно нужно обработать антисептиком.

Посмотрите видео монтажа отлива:

Обезопасив наружную часть фундамента от воздействия влаги, тем не менее, необходимо периодически осматривать нижнюю часть стены, цоколь и крепление отливов для своевременного обнаружения затеканий или иных нарушений целостности конструкции.

Цокольные отливы угол. Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.

Монтаж водосточной системы

Расчет общей протяженности водосточной системы и ее диаметра производится исходя из площади и уклона кровли. Консультант специализированного магазина поможет подобрать кронштейны и фитинги нужного размера. Унифицированные элементы конструкции ускоряют процесс сборки.

Установка горизонтального участка

Перед началом работы необходимо произвести разметку горизонтального участка водосбора. Для естественного движения воды нужно выдержать уклон в пределах от 5 до 20 мм на погонный метр. В зависимости от конструкции крыши кронштейны крепятся к стропильным ногам или к ветровой доске.

• Рассчитайте разницу высоты с учетом длины ската крыши.
• Закрепите первый кронштейн с таким расчетом, чтобы между свесом крыши и верхней частью желоба осталось расстояние не менее 3 см. Несоблюдение этого правила приведет к обрыву желобов во время схода снежной лавины.
• Отметьте место крепления последнего кронштейн на расчетном уровне, но не крепите его жестко, впоследствии понадобится корректировка по высоте.
• Натяните нить между первым и последним кронштейном, разметьте места крепления промежуточных кронштейнов.
• Уложите желоба, оставляя между ними 3-4 мм на линейное расширение. Для стыковки используйте предусмотренные производителем соединительные элементы.
• По краям желобов закрепите заглушки.

Воронка сливной трубы располагается на расстоянии 40-70 см от конца желоба, поэтому последний кронштейн нужно поднять 0,5-1 см от расчетной высоты, чтобы обеспечить движение воды к воронке.

Угловое соединение

Обустройство водостока на вальмовой крыше или на кровле сложной геометрии требует применения угловых соединений. Для отливов ПВХ они изготовлены по принципу линейных соединительных элементов. Конструкция углового соединения позволяет использовать его для обхода внешних и внутренних углов. При монтаже металлических систем края отливов срезаются на угол, стыкуются и закрепляются наружной муфтой.

Вертикальный участок

Вертикальная часть водоотвода собирается из труб. Для перехода от горизонтальной к вертикальной части системы необходимо использовать колена. Чем меньше изгибов, тем меньше вероятность засора. Крепеж труб к стене производится при помощи кронштейнов. Необходимо строго выдерживать вертикаль, проверяя правильность установки при помощи строительного уровня.

Отмет водосточный

В последнюю очередь монтируется водосточный отвод. Высота сливного отверстия варьируется от 20 до 40 см над уровнем почвы или отмостки. Дальность отброса воды должна составлять не менее 50 см от стены здания. Возможен вывод отмета в накопительную емкость, в ливневую канализацию, фильтрационный колодец, дренажную систему или в ближайший водоем.

https://youtube.com/watch?v=6hoBj9WXiQQ

Особенности и декоративные качества

Водоотливы для фундамента отличаются формой сгиба, но все они имеют плоскость, с помощью которой крепятся к стене здания. Ширина сбрасывателя влаги должна быть шире горизонтальной плоскости не меньше чем на 5 сантиметров, чтобы вода не стекала по отвесной стене цоколя, а попадала на отмостку.

В строении слива есть конструктивные элементы;

• полка под углом для стекания влаги;
• крепежный отгиб, устанавливаемый впритык к вертикальной поверхности;
• фронтальная плоскость для направления стока воды.

Лицевой отгиб горизонтальной плоскости ставится немного под углом, чтобы влага свободно стекала под действием силы тяжести. Часто в стене выше отлива болгаркой прорезается щель, тогда отлив на цоколь получает еще один элемент в виде горизонтальной полки, которая входит в тело стены.

Водоотлив учитывается в декоративном оформлении фасада, т.к. полоса хорошо видна на фоне лицевой отделки. Цвет отлива выбирается в тон стены или принимается контрастный, это зависит от дизайнера и пожеланий хозяина.

В домашних условиях цокольный металлический отлив делается с помощью деревянного молотка и металлического уголка. Иногда у хозяина есть гибочный станок для изготовления полос из оцинковки и нержавейки. Отливы с покрытием лучше приобретать в магазине.

Конструкция

Двумя основными элементами отлива являются:

• Желоб (лоток), собирающий воду, стекающую с кровли.
• Водостоки, посредством которых собранная вода отводится к основанию дома.

Желоба – открытые сверху каналы, прикрепляемые под свесом кровли. Бывают полукруглой, прямоугольной, треугольной формы (применяются редко). Содержат прямолинейные и угловые элементы.

Водостоки (трубы) также сборные конструкции прямоугольного (редко применяются) или цилиндрического сечения. Их элементы бывают прямолинейные и гнутые (колена).

Заглушки не допускают слив и подтекание воды по торцам желобов. По монтажу заглушки бывают трёх модификаций – универсальные, право- и левосторонние.

Воронки устанавливаются под желобами, их назначение — принять и перенаправить воду в трубы.

Решётка листвоуловителя защищает систему от попадания в систему отлива крупного мусора, препятствуя её засорению.

Тройники – детали, требующиеся для разделения водного потока.

Колено слива – конечная часть водостока, направляющая изливающуюся воду в сторону от фундамента (в приёмную полость ливнёвки).

Муфты – детали для соединения.

Хомуты используются для крепления водостока к стене, препятствующие его вертикальному сдвигу.

Кронштейны — крепления.

Обводы применяются, если водосточной трубой понадобится обогнуть какое-либо препятствие.

Зарезка внутреннего угла отлива цоколя. Как правильно и быстро зарезать отлив на углу

• Оконные;
• Для фундамента;
• Для заборов.

Монтаж отливов для фундамента

Цокольный отлив используется в местах, где фундамент встречается со стеной постройки. Отлив не дает воде попасть в место стыка, тем самым защищая фундамент от преждевременного разрушения. Обычно отливы подбирают в цвет стен здания. полимерное покрытие отливов защищает их от коррозии и повреждений. Отливы можно изготовить по чертежам заказчика, строго в таких размерах, которые нужны по плану.

Чтобы осуществить монтаж отливов своими руками, вам понадобятся:

• Шуруповерт (насадка PH2);
• Плоскогубцы жестянщика;
• Ножницы по металлу;
• Монтажная пена с низкой степенью расширения;
• Саморезы пресс-шайба 16 мм или дюбель гвозди.

Можно начинать монтаж отлива фундамента после облицовки цоколя, но перед отделкой стен. Вам необходимо выровнять цоколь по уровню, чтобы избежать перегибов отливов, а также очистить цоколь от пыли и остатков смеси. Для того, чтобы уменьшить шум, рекомендуется проклеить вибропоглощающую ленту по всему периметру цоколя. Саморезы или дюбель гвозди помогут вам прикрепить отлив к стене. Угол у отлива должен быть не менее 110˚. На стыках необходимо использовать битумную мастику или силиконовый герметик. Все углы формируются из одного отлива. В

Чтобы правильно произвести монтаж отлива для фундамента своими руками, мы советуем вам посмотреть видео, в котором четко и детально описаны все главные этапы этой, на первый взгляд, легкой работы.

Конечно, можно произвести монтаж отливов своими руками, но лучше всего заказать монтаж у профессионалов с многолетним опытом работы по всей Беларуси.

Как установить цоколь своими руками

Для того, чтобы фундамент был надежно защищен, нужно установить отлив на цоколь. Все правильного выполнения всех работ, стоит строго следовать подробной инструкции.

В первую очередь необходимо сделать разметку, которая позволит установить полки на нужные места. Использовать нужно строительный уровень. Лучше воспользоваться более длинным инструментом, чтобы расчет был более легким. С помощью уровня определяются нижние точки и уже от них проводятся линии, которые будут указывать на место расположения отливов. Для обозначения пометок отлично подойдет строительный маркер. Также можно воспользоваться специальным шнуром, который предварительно натирается мелом.
Следующий этап – это монтаж стены. Для прикрепления изделий используются саморезы. Чтобы упростить процесс установки, можно заранее купить специальные головки, которые во время работы будут устанавливаться в патрон используемого инструмента.
Для установки отливов делаются сквозные отверстия через каждые полметра. Средний диаметр не должен превышать 6 мм. Потом детали нужно установить на отмеченные места, используя при этом уровень.
В обозначенных точках делаются отверстия, в который нужно вставить пластиковые дюбели. После этого ввинчиваются саморезы. Выбирать нужно те саморезы, которые имеют пресс-шайбу.
Труднее всего установить отливы по углам дома

Обратите внимание на то, что детали нужно раскроить так, чтобы в результате соединения получились полностью герметичными и максимально качественными.

Отливы из поливинилхлорида

ПВХ обладает огромным количеством преимуществ, что и делает продукцию настолько популярной.  Основными характеристиками считается долговечность изделий и высокий показатель стойкости к агрессивному воздействию окружающей среды. На строительном рынке предлагается широкий выбор продукции, который отлично защищает от попадания влаги. Стоимость изделий более чем приемлемая, а выбор формы и цветов очень большой.

Металлические цокольные конструкции

Металлические конструкции отличаются от остальных длительным сроком эксплуатации. Устанавливать их нужно используя саморезы или дюбели. Монтаж не отнимает много времени и отличается своей легкостью. Для установки металлических отливов можно использовать самый простой набор инструментов.

В результате обрезки металла может быть поврежден специальный защитный слой, что в скором времени может стать причиной коррозии и разрушения некоторых деталей.

Конструкции из бетона

Отливы для цоколя из бетона – это один из самых лучших вариантов, который отлично подходит для фасадов, отделанных камнем. Они обладают высоким показателем морозостойкости и долговечности, очень прочные. За счет содержания в составе продукции щебня, песка и пластификаторов, материалы устойчивы к различным деформациям. Недостатком считается только то, что бетонные отливы на цоколь фундамента должны устанавливаться в самом конце и учитывать это нужно изначально, так как изделия имеют большой вес.

Отливы из клинкера

Благодаря огромному количеству преимуществ, отливы из клинкера используются все чаще для защиты фундамента. Монтаж таких изделий достаточно сложный, поэтому если нет нужного опыта и знаний, лучше доверить установку отливов из клинкера профессионалам. В противном случае, результата от их монтажа будет немного и со временем фасад дома начнет повреждаться.

Отливы из стали

Стальная продукция имеет доступную цену и обладает высоким показателем долговечности. Приобрести цокольные отливы из стали можно в любом строительном магазине. Монтаж не отнимет много времени. Единственным условием есть аккуратность во время установки, чтобы не был поврежден защитный слой отливов.

Отливы из алюминия

Имеет практически такие же характеристики, как и стальные изделия, но при этом обладает высокими показателями атмосферной стойкости. Вес алюминиевых отливов для цоколя намного меньше, что позволяет снизить к минимуму нагрузку на фундамент постройки. Стоимость чуть выше, чем у стальных отливов. Монтаж подобной продукции достаточно простой и его можно выполнить самостоятельно без помощи специалистов.

Ошибки, совершаемые неопытными мастерами

Срок службы отливов для крыши существенно сократится, если:

• выбран неправильный уклон. При большом значении вода не будет попадать внутрь водостока. При недостатке – появятся застойные участки, а потому система просто перестанет работать;
• недостаточно кронштейнов. Подобные изделия рассчитаны на определённую нагрузку. При их недостатке отдельные элементы не смогут сопротивляться значительному усилию;
• негерметичное соединение отдельных элементов. Это неизбежно приведёт к появлению протечек;
• неправильное пространственное положение жёлоба. Элемент должен выступать за пределы кромки крыши примерно на 20 – 25 мм.

ФОТО: bloomhuff.comСистема предъявляет повышенные требования к выполнению монтажных работ

Построение схемы и расчет количества деталей

Кровельная часть водостока – это ливневые лотки, установленные на специальных кронштейнах по периметру крыши. От горизонтальных кровельных линий осуществляют отвод к вертикально установленным водосточным трубам. Переход выполняют с использованием колен и соединительных труб. Место отвода комплектуют воронкой.

Готовые схемы расчета водостока для разных типов крыш

После формирования первичной схемы определяют необходимый диаметр изделий. Для подбора размера нужно знать общую площадь кровли. Суммируют площадь всех скатов. Подбирают диаметр отдельно для желобов и водостоков.

Расчет площади кровли

Если полученное значение – в пределах до 70 кв. м, то выбирают детали с сечением от 75 до 90 мм. При общей площади до 100 кв. м – изделия должны быть диаметром от 90 до 120 мм. Для кровель, площадь которых превышает 100 кв. м, используют водостоки диаметром до 150 мм.

Выбор материала: ПВХ или металл

Для крыш с небольшой площадью выбирают водосточные системы из ПВХ – полимерного материала. Пластиковые изделия прослужат до 25 лет в благоприятных условиях. Преимущества:

Не возникает проблем с соединением желобов из пластика – используются готовые муфты.

Малый вес – простой и удобный монтаж.

Легкость обработки и быстрая установка крепежа.

Пластик – оптимальный выбор для водостока гаража, бани, хозяйственных пристроек, невысоких зданий.

Расчет погонажных деталей – желобов и водосточных труб:

Стандартная длина ливневых лотков – 300 см. Расчет: периметр кровли (длина всех горизонтальных линий) в метрах разделить на 3. К полученному числу стоит добавить 10% запаса, чтобы не стыковать короткие отрезки.

Планирование монтажа цельных деталей и стыковка отрезков

Общее правило: одной точки водостока достаточно для прямого отрезка длиной до 10 м. Если длина превышает 10 – 12 м, устанавливают 2 отвода. Общее количество водостоков рассчитывают по количеству прямых горизонтальных линий.

Установка водостоков на прямых участках

Вспомогательные элементы – кронштейны, муфты, с помощью которых соединяют желоба водостока и трубы.

Сводная таблица: как рассчитать количество деталей

Кронштейны монтируют через каждые 40 – 90 см: пластиковые системы требуют шага в 40 – 60 см, для металлопластиковых линий расстояние между креплениями увеличивают до 60 – 90 см. Количество соединительных муфт для прямых отрезков просчитывают по количеству точек стыка участков. Угловые соединители: внутренние – по количеству внутренних поворотов, наружные – по количеству поворотов по наружным углам. Количество воронок равно количеству водостоков.

Соединители и вспомогательные детали для водостоков

Как выбрать количество элементов водосточной системы

Итак, со стояками разобрались – между ними должно быть определенное расстояние: 10 или 12 м. А так как длина труб для водосточной системы стандартная – 3 м (хотя производители сегодня не придерживаются стандартного размера), то можно легко подсчитать, какое количество труб требуется на каждый водосточный вертикальный стояк. Он зависит от высоты дома. То есть высоту здания надо разделить на длину трубы, вот вам и количество требуемых элементов.

Труба водосточной системыИсточник tekton.com.ua

Точно также рассчитывается количество желобов. Только для этого надо измерить длину ската крыши по карнизу и разделить на длину приобретаемых лотков.

И количество остальных элементов системы водостока:

• сколько стояков, столько водоприемных воронок;
• количество заглушек зависит от количества концов горизонтальных частей, к примеру, для двускатной крыши потребуется четыре заглушки, по две с каждого ската;
• кронштейны устанавливаются через каждые 50-60 см, поэтому их количество зависит от длины карниза;
• монтажные хомуты, с помощью которых крепят к стене трубы, устанавливают через каждые 1,8-2 м, если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м;
• сколько стояков, столько сливных отводов, устанавливаемых на нижнем конце трубной конструкции;
• что касается колен, то на каждый стояк обычно устанавливают по две штуки.

Это самый простой расчет, который можно применять для простых скатных крыш. Если кровля, которая покрывает дом, имеет сложную конструкцию, то количество элементов водостока рассчитывают с учетом индивидуальных особенностей кровельной конструкции.

Водосток сложной крышиИсточник www.surgut-info.ru

Как отрезать отлив. Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.



Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.



Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.



Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива



— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.



Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно.  Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок

То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Процесс установки самостоятельно

Монтаж отливов на цоколь цену имеет обычно не слишком высокую. Однако следует контролировать правильность выполнения данной работы. Ведь от нее во многом зависит сохранность фундамента строения. А значит, и всего здания.

Проводим подготовку

Подготовительный этап в каждом виде работ необходим. Касается это правило и монтажа отливов. Подготовка выполняется следующим образом:

• проверяется поверхность стены. Выявляются все ее дефекты. Это могут быть неровности, растрескивания;
• далее устраняются выявленные дефекты. Используются герметик, уплотнители, замазки, цементный раствор;
• далее поверхность стены тщательно очищается и шлифуется. Такая мера позволит наиболее плотно зафиксировать отливы к стене. А значит, снизит риск протекания.

Для изготовления отливов следует тщательно вымерять ширину и длину линии фундамента. Такой подход даст возможность не допустить ошибки при изготовлении и ошибок при монтаже готового изделия.

Монтируем отливы

С помощью уровня проверяется горизонтальность линии фундамента. Теперь проводим непосредственно монтаж.

Укрепляется конструкция на фасаде при помощи саморезов, анкеров, цементного раствора. Монтаж всегда выполняется лишь после полного окончания отделки фасада. Для работы по монтажу отливов потребуются инструменты:

• отвертки;
• ножницы по металлу;
• перфоратор;
• шуруповерт;
• крепежные элементы.

Для максимально прочного крепления изделий следует выполнить откосы. Для того к углу строения крепится радиусный шнурок. Он соединяется с противоположным углом и корректируется уровнем. По нему приготовленным цементным раствором делается откос. Теперь следует дать раствору полностью высохнуть. Дальнейшие работы выполняются через несколько суток.

Далее производится крепление отливов с помощью крепежных элементов. Саморезами монтируются длинные части отливов. В местах соединения частей следует промазать герметиком. Нахлест делается как минимум на 3-5 см.

Предлагаемая схема самостоятельного монтажа проста. Она под силу даже начинающему мастеру. При всей простоте данная мера защитит фундамент. А значит, продлит срок эксплуатации строения.
