Автоматическая система в откатных воротах
Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.
Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.
На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.
Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.
С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.
Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом
Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы
Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.
Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.
Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма
Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии
Самостоятельное изготовление электропривода
Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.
На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.
Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.
Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.
Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.
Для того, чтобы окончательно укрепить цепь, применяют сварку.
Установка автоматики на ворота
Чтобы собрать все это вместе, нужно произвести несколько этапов:
- Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
- В нужной точке привод фиксируют сварочным аппаратом.
- Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
- Все элементы проверяют и сваривают повторно.
- Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.
Рекомендуется использовать магнитную систему из-за высокой производительности.
Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом. Далее устанавливают световые элементы, улавливающие фото-сигналы.
Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.
Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.
Как сделать простые откатные ворота своими руками смотрите в видео ниже:
Проблемы при работе привода
Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке
Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники
Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.
Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.
Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.
На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.
Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.
https://youtube.com/watch?v=1ZXNFddyOF0%3F
Источники – cable.ru, Кабель.РФ
Виды конструкций
Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.
Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.
Конструктив
Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.
Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.
Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.
Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

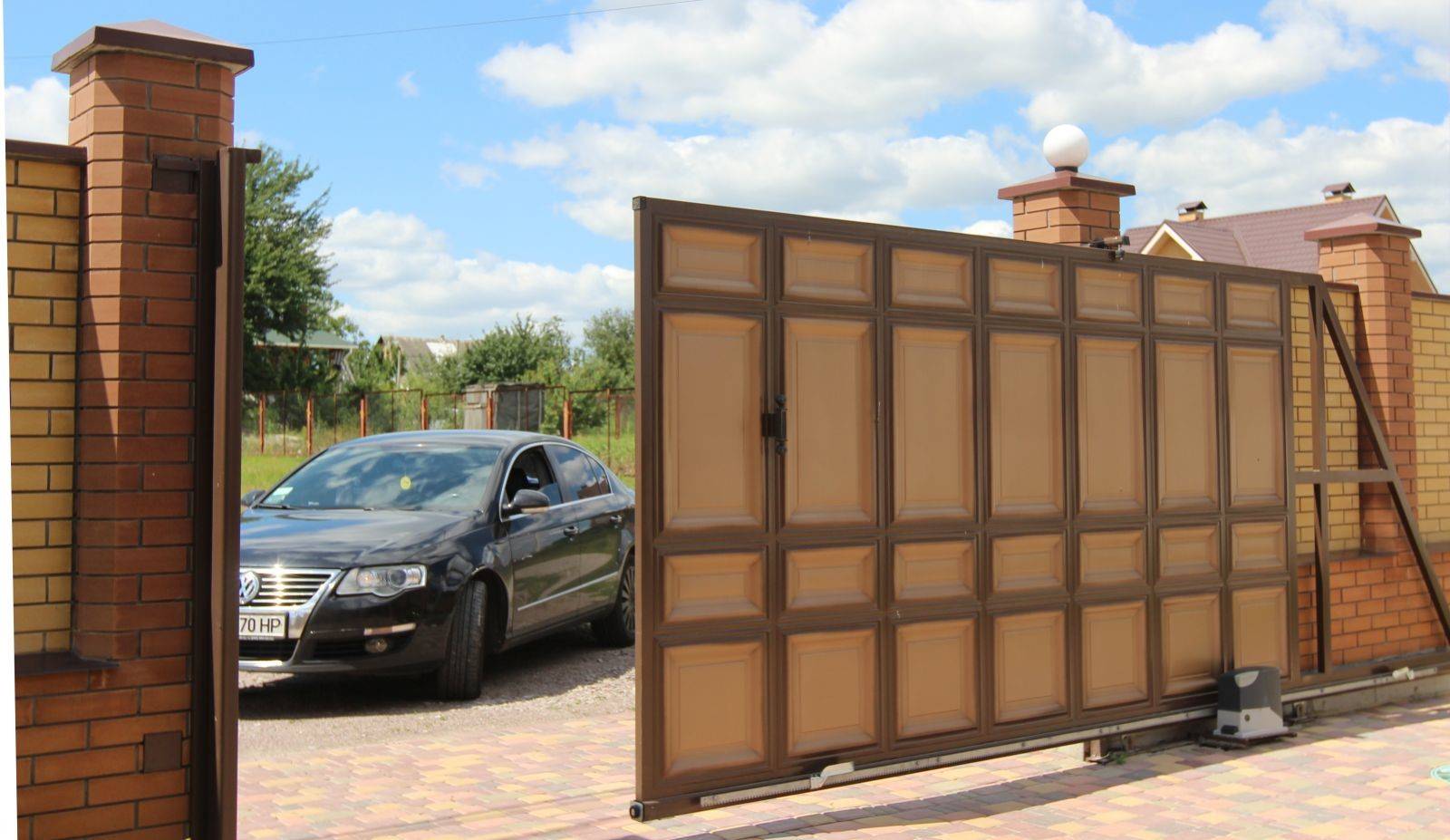

На фото изображены красивые ворота.
Для кирпичного ограждения
Ворота с роликовым механизмом
При сооружении таких ворот потребуется подготовить определенные инструменты и материалы
Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью
Подготовка материалов
Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:
- профилированный металлический настил;
- опорные трубы;
- профили из стали;
- ролики подшипникового типа;
- гаечный ключ;
- стальные уголки;
- материалы для изготовления бетона;
- направляющая балка;
- электродрель;
- лопата;
- электропривод;
- сверла подходящего размера;
- аппарат для сварки.
Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.
Инструкция
Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.
Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки
Затем следует выполнить такие действия:
- Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
- Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
- Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
- Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.
Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.
Затем следует занять дальнейшей постройкой откатных ворот:
На каркас приваривается профнастил. Можно закрепить материала и на саморезы. К нижнему основанию полотна приваривают направляющую балку. Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.
Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.
После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы. После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ
Важно проверить, как будет двигаться створка. На последнем этапе монтажа откатных ворот устанавливается система автоматики
За счет нее вся конструкция будет двигаться
Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.
Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.
Чертеж откатных ворот с электроприводом
Создание чертежа откатных ворот с электроприводом — это сложная задача, требующая технических навыков и знания спецификаций откатных ворот. Вот базовые шаги для создания чертежа:
- Определите размеры. Перед началом рисования чертежа, вам необходимо определить размеры ваших ворот, включая высоту, ширину и глубину.
- Разметьте основные элементы. На чертеже должны быть указаны основные элементы ворот, такие как столбы, направляющие и сама створка ворот.
- Детали электропривода. Это включает в себя мотор, шкивы, тросы и другие элементы системы электропривода. Вам необходимо указать, где и как они будут расположены.
- Дополнительные элементы. Не забудьте отметить на чертеже места для установки датчиков безопасности, встроенного освещения или других элементов системы.
- Подробности. Включите масштаб, направления, обозначения и примечания, чтобы упростить процесс сборки.
Если у вас нет необходимых навыков или уверенности в своих способностях, то лучше всего обратиться к профессионалам. Многие компании, специализирующиеся на установке ворот, предоставляют услуги по созданию чертежей. Также вы можете найти готовые чертежи в Интернете на специализированных сайтах или форумах.
Особенности монтажа, детали, что надо знать при обустройстве таких ворот
Механическая часть конструкции не вызывает особых вопросов, это стандартная створка, при изготовлении которой необходимо обратить внимание на увеличение жёсткости рамы — каркаса створки. Движущиеся элементы должны быть доступны для осмотра и обслуживания, как в открытом, так и в закрытом положении. При установке автоматики, обязательно обратите внимание на защиту от препятствий движению (загрязнение, или обледенение рельс), наличие аварийного отключения, для перевода ворот в ручной режим открывания
При установке автоматики, обязательно обратите внимание на защиту от препятствий движению (загрязнение, или обледенение рельс), наличие аварийного отключения, для перевода ворот в ручной режим открывания. Особого внимания потребует фундамент под направляющий рельс, хотя мы и говорили о том, что избыточная прочность и жёсткость нижней балки поможет от фундамента отказаться вообще
Особого внимания потребует фундамент под направляющий рельс, хотя мы и говорили о том, что избыточная прочность и жёсткость нижней балки поможет от фундамента отказаться вообще.
Тем не менее, если фундамент нужен, при обустройстве необходимо учесть, что главная задача его – сохранить на долгое время параллельность нижней кромке створки. Для этого применяются либо свайные фундаменты большого заглубления (2 сваи на 2,5 метра пролёта) с перевязкой жёсткой балочной конструкцией под рельс, либо фундаменты с опорой на грунт ниже точки промерзания.
При заливке ленточного фундамента, имейте в виду, что наиболее долгое время, прослужит фундамент, имеющий в сечении трапециевидную форму. Основание (нижняя часть) такого фундамента шире верхней части, что позволяет избежать прогибов и усадок, даже в сложных погодно-климатических условиях.
Одна из разновидностей – регулируемые основы, когда сваи (ленточный фундамент), имеет опорную балку, на который монтируется рельс, с возможностью изменения высоты (анкерные болты, например). Это наиболее дорогая конструкция, применять имеет смысл в условиях неравномерного рельефа, высокого уровня грунтовых вод, или других сложных условиях. Задача такой конструкции – сезонные регулировки горизонтальности рельса, для избежания подклинивания роликов.
Других сложностей при строительстве таких ворот нет, отличаются они большими сроками службы, более простым техническим обслуживанием, незначительным повышением трудозатрат, на поддержание в рабочем состоянии в зимний период. Даже при устройстве капитального фундамента под рельс, цена таких откатных ворот обычно ниже, по сравнению с другими вариантами, а при большой ширине (высоте) пролёта, иногда другой альтернативы просто нет.
В заключение, хотелось бы отметить, что для самостоятельного устройства ворот, это наиболее простая и подходящая конструкция, которая не потребует специальных знаний и навыков. Более того, она позволяет автоматизировать Ваши ворота в любой момент, даже после значительного срока эксплуатации, без переделок, разбора створки и существенных трудозатрат. А своевременная смазка трущихся частей, уход за рельсом и роликами, позволят Вам забыть о проблемах и недостатках таких конструкций, насаждаясь комфортом и удобством.

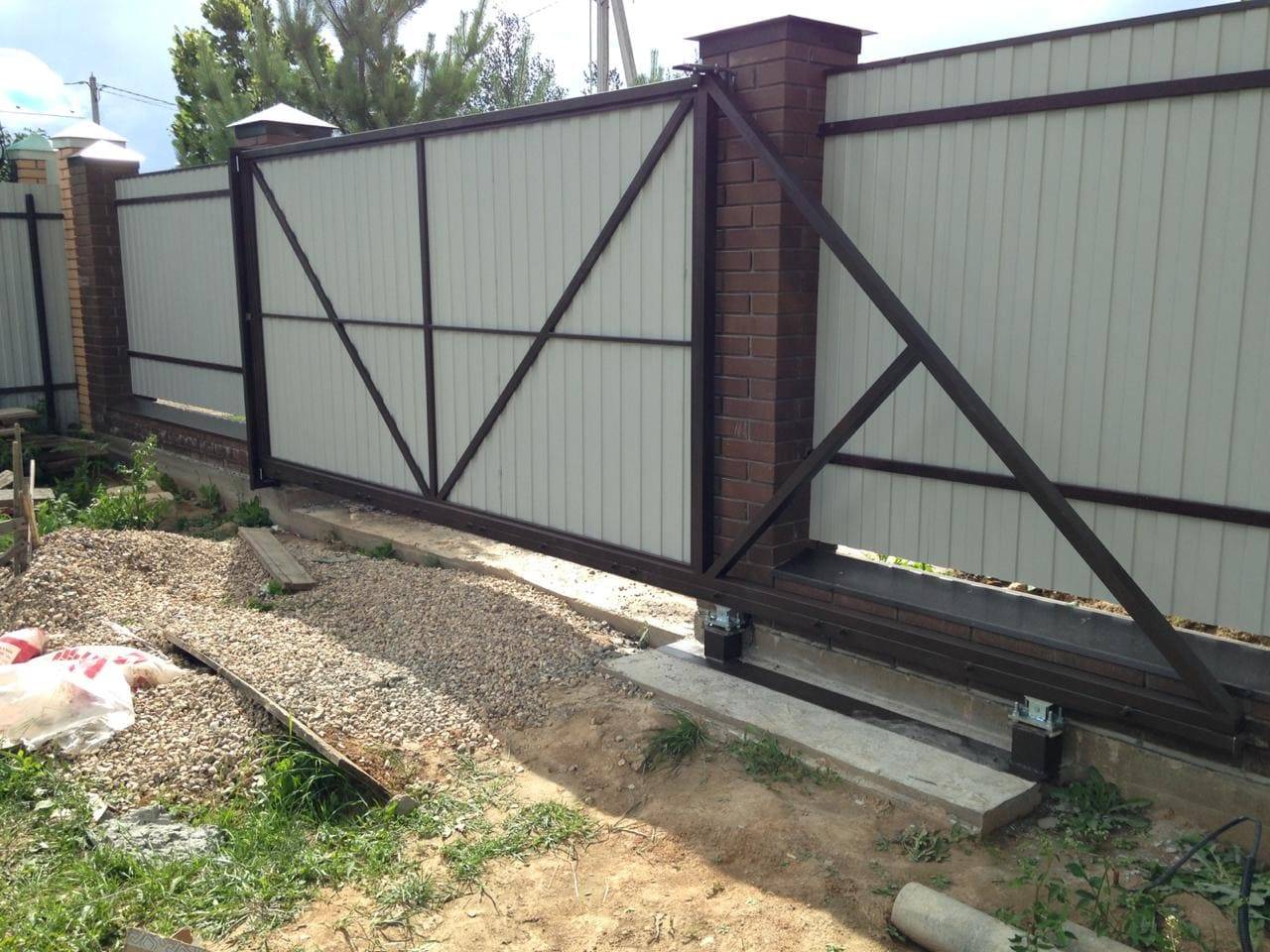

Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор

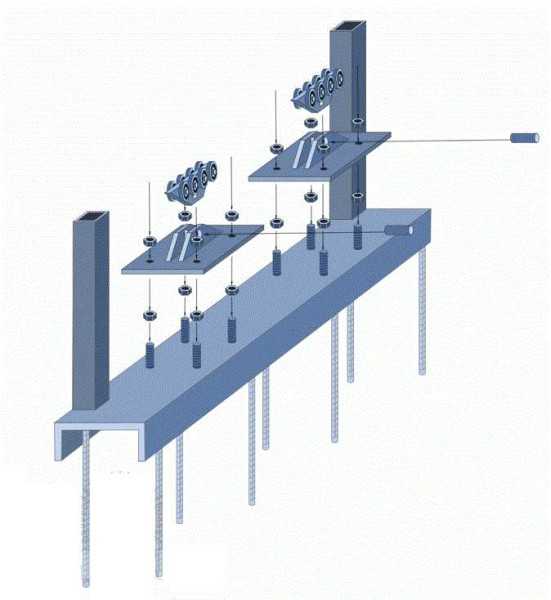

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом
Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы
Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.
Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.
Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.
Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.
На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.
Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.
Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.
Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.
Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.
Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить
После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.
Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.
Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.
Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.
После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.
Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.
На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.
Акция!
При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.
Откатные ворота. Чертеж и схема откатных ворот.
Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.
Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.
Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).
Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.
Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:
- Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
- Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
- Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
- Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
- Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
- Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
- Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.
Что понадобится для сооружения своими руками
После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.
Выбор деталей для механизма отката
Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:
- До 400 кг и не шире 4 м;
- До 600 кг и не шире 6 м;
- От 600 кг и шире 6 м.
Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.
Состав комплекта:
- Направляющая для установки снизу;
- Скоба с роликовым механизмом для поддерживания;
- Роликовые опоры;
- Подставка для поддержания роликовой платформы;
- Концевые ролики;
- Улавливатели снизу и сверху;
- Заглушки из пластика.
Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм
При выборе рекомендуется обращать внимание на этот показатель
Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.
В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.
Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.
Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.
Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.
От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.
Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.
Из материалов для отделки полотна можно использовать:
- Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
- Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
- Поликарбонат – позволит создать легкие ворота;
- Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
- Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
- Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.
Какой инструмент и материалы понадобятся
В процессе могут понадобиться следующие инструменты:
- Лопата, лом, трамбовка;
- Тары для цемента, песка, щебенки и готового раствора;
- Сварочное оборудование;
- Болгарка;
- Молотки;
- Шуруповерт;
- Ключи;
- Рулетка;
- Карандаш;
- Кисти.

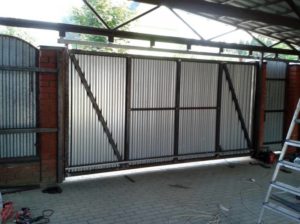

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.
Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

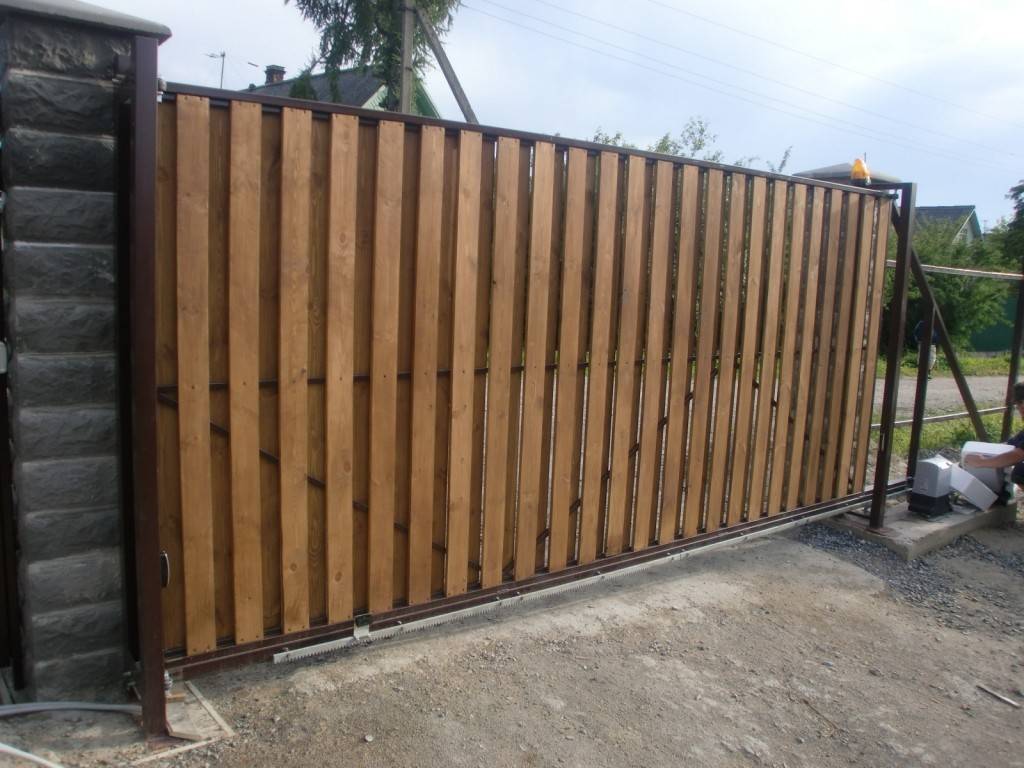

Выбор автоматики для откатных ворот
Хотя откатная створка отлично открывается и вручную, не создавая сложностей даже женщинам, детям и старшему поколению, все же гораздо комфортнее, когда все происходит автоматически. Для открытия (закрытия) будет достаточно легкого нажатия на брелок: вам не придется выходить из машины и тратить дополнительное время. Автоматизировать откатные ворота значительно проще и дешевле, чем распашные. Главным элементом системы управления является привод.
Чтобы система автоматизации откатных ворот исправно функционировала годами, при выборе привода нужно обращать внимание на несколько базовых параметров
- Рабочий ресурс мотора – от этого показателя зависит количество рабочих циклов электропривода.
- Мощность двигателя – подбирается исходя из габаритов и веса створки, модельный ряд начинается с двигателя мощностью 500 Вт, рассчитанного на конструкцию до 500 кг массой.
- Рабочий диапазон температур – оборудование должно функционировать без затруднений при -60 … +30 ˚С.
- Устойчивость к перепадам напряжения – в диапазоне 160-270 В.
- Простота управления – интуитивно понятный интерфейс, быстрая настройка.
- Универсальность – при необходимости в систему можно интегрировать управление уличным освещением и элементы безопасности (фотоэлементы, сигнальная лампа).
Даже в стандартной комплектации автоматика не только повышает уровень комфорта, но и обеспечивает безопасность эксплуатации откатных ворот. При этом стоимость базового комплекта автоматики с приводом, монтажным набором, пультами ДУ и ключами разблокировки в рамках общего бюджета, выделяемого на откатные ворота, не столь значительна, чтобы отказаться от него в целях экономии.
