Оптимальные размеры гаража на 1 машину
Существует ряд стандартных требований к размерам гаража, которые были установлены московским научно-исследовательским институтом «ЦНИИпромзданий» и опубликованы в специальном пособии под названием «Гаражи-стоянки для легковых автомобилей, принадлежащих гражданам». При создании пособия научными сотрудниками были использованы более 30 различных нормативных документов. В этой статье будет рассмотрено решение задачи, как подобрать оптимальные размеры гаража, с учётом всех рекомендаций названного выше пособия.
Как выбрать ширину и длину?
Оптимальный размер гаража — это, в первую очередь, ширина и длина строения, выбранная исходя из размеров конкретной машины, которая будет ставиться в такой гараж. Проведенные исследования показывают, что стандартные минимальные расстояния от внутренней поверхности стен строения до автомобиля, установленного в гараже, не должны быть меньше 50 см с каждой стороны.
Таким образом можно сказать, что минимальная ширина гаража — это ширина машины плюс 1 метр (по 0.5 метра слева и справа), а минимальная длина гаража — это длина авто плюс 1 метр (по полметра спереди и сзади кузова). Габариты частных легковых автомобилей условно разделены на три группы: малые, средние и джипи. Каждый тип кузова имеет свои параметры, и для усредненных значений каждой группы была создана специальная таблица минимальных размеров гаражей.
Очевидно, что постройку с минимальными размерами никак нельзя назвать оптимальной, так как кроме автомобиля в гараже, как правило, размещаются ещё какие-то инструменты или бытовые вещи. Для всего этого следует предусмотреть специальные стеллажи или полки. Если гараж планируется использовать как рабочее помещение с возможностью выполнения ремонтных работ или просто как мастерскую, тогда скорее всего понадобится установить стол, который займет не менее 0,5 метра от стены.
Для того, чтобы с расчетом на перспективу построить гараж оптимальных габаритов, следует добавить по полметра у каждой из стен к минимальным размерам, определенным с учётом указанных выше норм. Эти расстояния пригодятся для установки рабочего стола и другой мебели, в которой будет храниться инструмент и строительные материалы либо запас топлива и сменная сезонная резина.
Какая высота гаража будет лучше?
Высота гаража имеет два важных показателя — это высота от пола до верхней грани коробки гаражных ворот и высота потолков. Что касается гаражных ворот, то подробно про их оптимальные габариты можно почитать здесь, а если коротко, то нормативный отступ рассчитывается от верха крыши автомобиля, для которого строится гараж. Этот показатель составляет 20 см.
Выбирая высоту потолков, нужно отталкиваться от роста наиболее высокого человека в семье из тех, кто будет пользоваться гаражом. Комфортное нахождение в любом помещении требует расстояния до потолков не менее 40 см над головой. При этом, если семейное авто имеет высоту 2 метра, то только коробка ворот будет 2,2 метра, и потолки в этом случае изготавливаются минимум на 10-20 см выше.
Грамотное проектирование с учётом перспективы
В перспективе существует вероятность, что будет куплен автомобиль больших габаритов, чем есть сейчас. Поэтому лучше всего при расчетах отталкиваться от минимальных табличных данных для группы автомобилей «Джипы». Гараж строится с расчётом на долгие годы эксплуатации, поэтому здесь не лишним станет планирование всех расстояний с хорошим запасом.
Внимательно следите за тем, чтобы также правильно учесть толщину стен будущей постройки. Все указанные стандартные размеры — это расстояния от внутреннего отделочного слоя постройки. Так что заранее планируйте, какой толщины будут стены, потребуется ли утепление и какая толщина будет у финишного внутреннего слоя.
Помните также, что гараж может стать не только местом хранения автомобиля, но и постройкой с дополнительными техническими помещениями. На схеме выше можно видеть пример того, как выглядит специально спроектированный гараж с несколькими подсобными помещениями для удобного хранения вещей, которым нет места в доме.
Декор
Основным украшением территории являются ворота, дополненные декоративными элементами. Подобные конструкции выглядят презентабельно и солидно вне зависимости от того, из какого материала они выполнены. Различные фотоэлементы, дополнительные детали и прочие мелочи кардинально преображают участок в лучшую сторону.
Украсить откатные ворота помогут такие интересные варианты:
- сверху будут великолепно смотреться кованые элементы, отличающиеся друг от друга своими размерами и формами;
- украсить двойные ворота с лицевой стороны можно коваными решетками или презентабельными узорами, выполненными в технике ковки;
- можно расположить украшение по углам створок, а также по всей их площади;
- необычно и стильно выглядят декорации, которые вырезаны из профлиста и размещены на лицевой стороне конструкции;
- профиль рамы и несущие столбы можно декорировать профилями, выполненными в различных формах.
Источники
- https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
- https://gruppa-masterov.ru/stati/otkatnye-vorota-svoimi-rukami.html
- https://m-strana.ru/articles/kak-sdelat-otkatnye-vorota-svoimi-rukami/
- https://montazh-zaborov.ru/otkatnye-vorota/
- https://dekoriko.ru/vorota/otkatnye/vidy/
- https://www.forumhouse.ru/journal/articles/9598-vybor-otkatnyh-vorot-osnovnye-kriterii
- https://terol.by/informatsiya/stati/kakie-otkatnye-vorota-vybrat-tipy-i-kharakteristiki/
- https://stroy-podskazka.ru/vorota/otkatnye/plusy-minusy/
Инструкция по сборке откатных ворот
Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:
Болтами М8 соединяется угловая рама и откатное полотно.
На отверстия на раме и воротах устанавливаются пластиковые заглушки.
К нижней части откатного полотна прикрепляется направляющая шина.
Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.
В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).
К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).
Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты
Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.
На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.
Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.
Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.
После подготовки крепежей выполняется установка роликовых опор.
В опорную рамку проводится монтаж роликов с помощью небольшой шины.
Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).
По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.
Со стороны уголка надо установить заглушку.
С противоположной стороны установите опорный ролик.
Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.
После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.
Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.
Размеры полотна
Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:
- размеры автотранспорта, который будет въезжать на участок;
- угол въезда автомобилей;
- свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.
Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

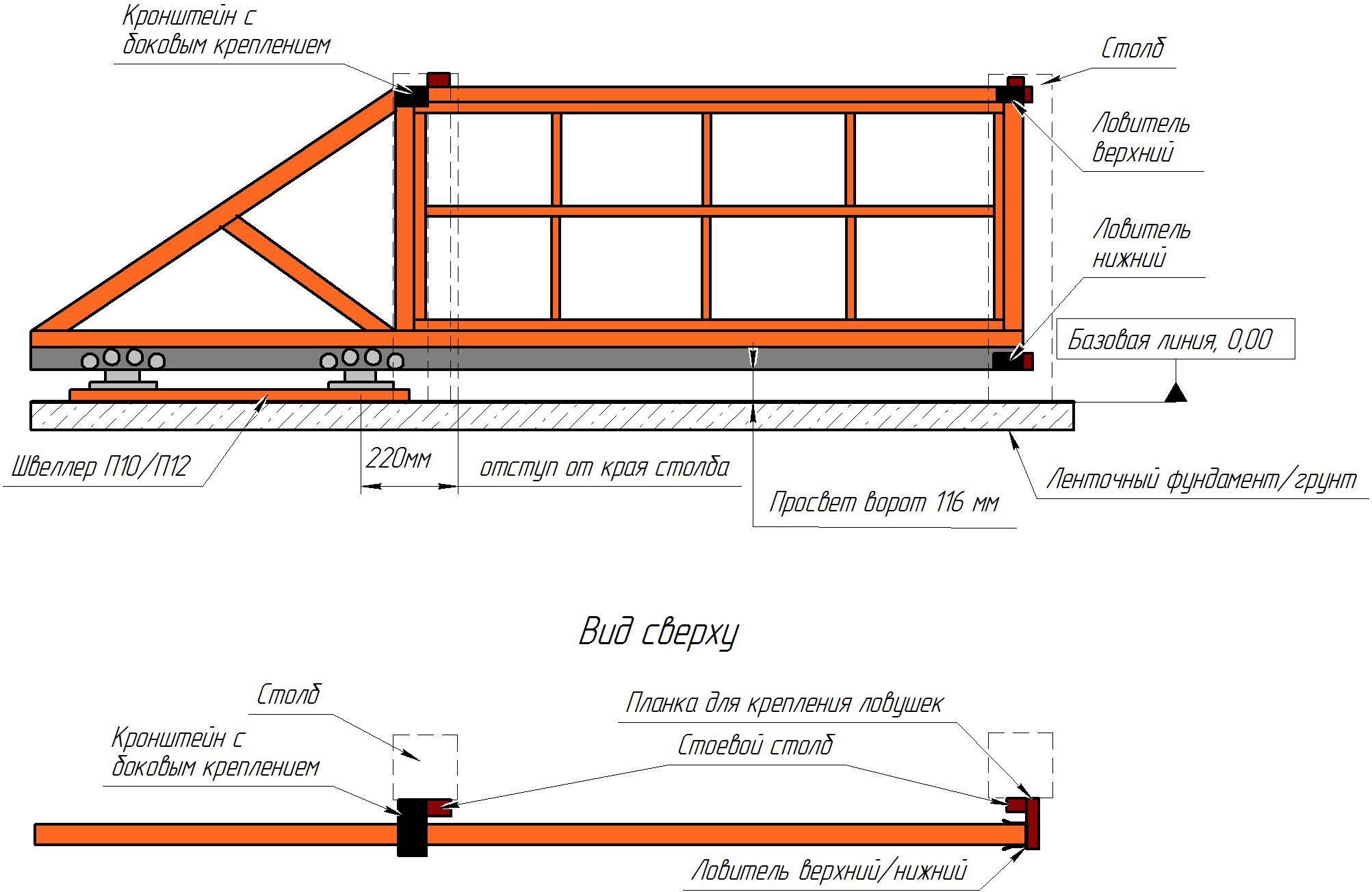

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль
Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.
Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.
Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.
Технология изготовления фундамента

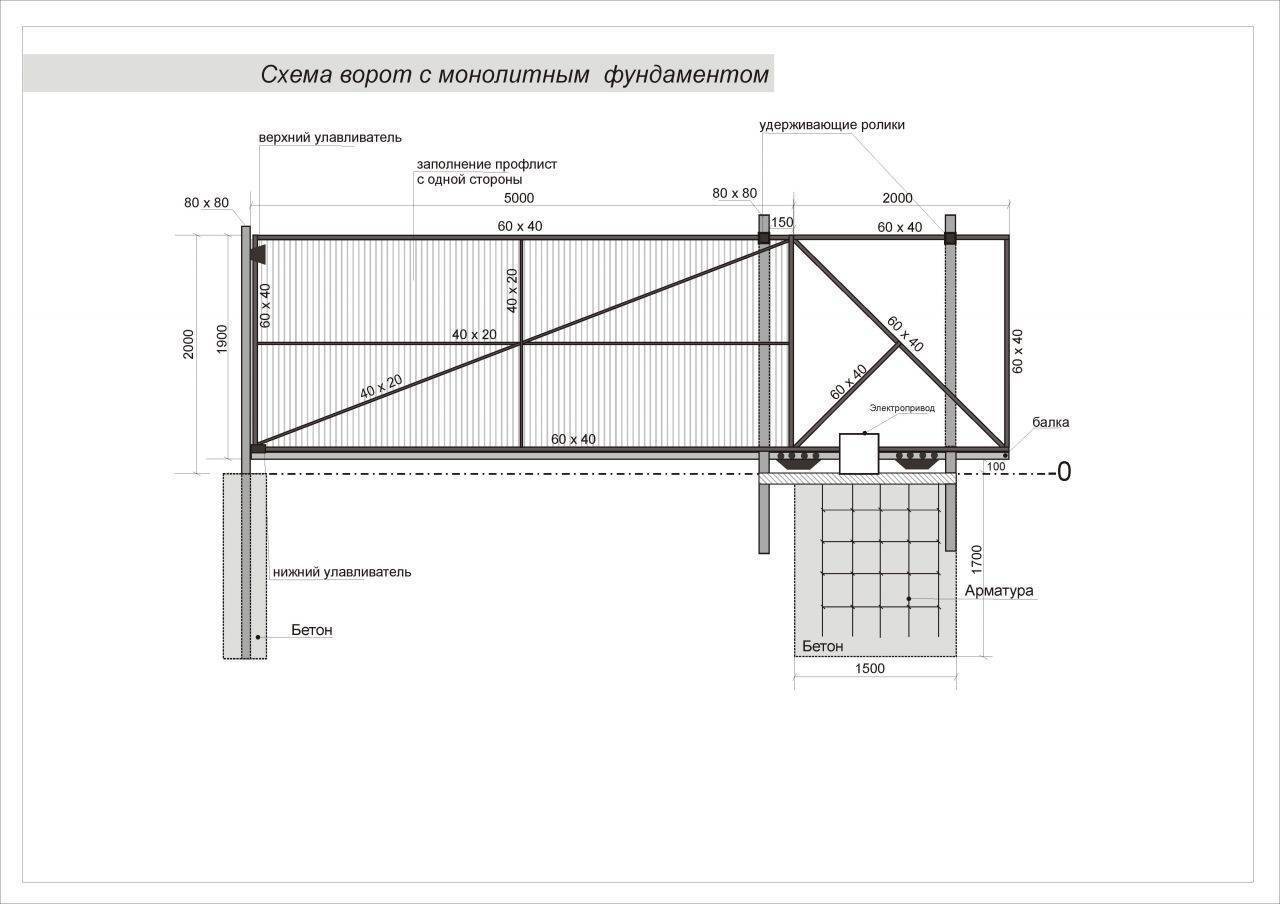

Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.
После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.
Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.
Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.
Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).
Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот
Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию
Дальше будем варить швеллер, предназначенный под продолжения привода.
Для этого в верхней части столба нужно установить металлическую закладную
Важно учесть, что делать это нужно с той стороны, с которой расположен фундамент для откатных ворот, сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации
Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.
Разметка ямы под фундамент
В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.
Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда
Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.
В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.
Размеры ворот секционного типа
Есть огромное количество секционных типов ворот для гаража, и отличаются между собой они спецификой создания, а также требованиями к монтажу. Но все же минимально разрешенная высота составляет в таких моделях 1.8 метра. И тут сразу следует обозначит, что для высокорослого человека не будет комфортно каждый раз проходить через такой проем, поэтому лучше сделать конструкции с высотой в 2 метра. Секционные механизмы будут работать по такому принципу – гибкое полотно роллетов заезжает благодаря тому, что на нем есть шарниры для потолка помещения.
Это и диктует условия для размеров сооружения:
- Требуется достаточно пространства под потолком для того, чтобы помещать подъемный механизм.
- Зазор между проемом и потолком должен быть не меньше 12 см.
- От боковых сторон проема до стен помещения должно оставаться минимум по 10 см.
После того, как будут выбраны требуемые размеры проема ворот, следует приступать к выбору модели. На строительном рынке их более чем достаточно.
Мы же предлагаем вам рассмотреть лучшие варианты:
- Аlutесh;
- Rutеrnа;
- DооrНаn;
- Тесsеdо.
Заметим и то, что каждый из производителей выбирает модели и делает их по определенным технологиям, которые будут диктовать эксплуатационные особенности изделия и способ монтажа. Общие требования следующие – величина притолоки должна быть от 12 до 19 см, а боковины минимум в 10 см. Помимо этого, стандартный размер гаражных ворот секционного типа тоже может быть регламентирован технологиями каждого производителя. Например, у DооrНаn есть не одна, а две серии изделий, и устройства из первого типа имеют большую высоту, т.е. 2.7 метра, и по ширине все 3 метра. Величина притолки и боковины составляет 10 и 12 см.
Второй тип моделей выполняется с расширенными размерами, а именно когда величина составляет 5.5* 3 метра, а боковина составляет минимум 10 см и притолок 12 см. Еще при производство возможно заказать по своим размерам. Правда, в таком случае цена на изделия будет завышена.
Делаем фундамент на винтовых сваях.
Многие задают вопрос :
- Как вкрутить сваю вплотную к столбу ведь там должна быть закладная для сдвижных ворот ?
- Как закрепить швеллер и воротный столб на одной свае?
- Как разметить и расчитать винтовой фундамент?
У нас есть такие знания и технология! Мы поделимся своим опытом и дадим инструкции как сделать фундамент на винтовых сваях легко и с наименьшими затратами.
Для примера разберем обустройство свайного фундамента для ворот на проем 4 метра. Ворота на комплекте микро (до 350 кг).
Нам потребуется :
- винтовые сваи 108х2000 мм. — 2 шт,
- уголок 75х75 — 1,2 м.пог. (можно меньше),
- швеллер 160х2000мм — 1 шт.,
- пескобетон 50 кг — 1 мешок.
Наш способ обустройства свайного фундамента для откатных ворот не требует точной разметки положения свай
На этапе разметки важно определить уровень по высоте монтажа закладного швеллера
НАПОМИНАЕМ: просвет от швеллера до нижней кромки ворот на комплекте микро с подставками регулировочными составляет 100 — 120 мм .
Сваи вкручиваем на стороне отката ворот по схеме:
Если по какой-либо причине свая смещается от предварительной разметки — это не критично
Нам важно вкрутить сваи ниже глубины промерзания (Москва и МО — 1500-1600 мм). И с помощью закладных уголков (вместо оголовков для свай) сделать широкие площадки для крепления закладного швеллера
Размеры ворот для забора
Первое, от чего необходимо отталкиваться при определении размера ворот, какой транспорт будет въезжать на дачный участок либо на территорию частного дома. Одно дело – если на территорию заезжают исключительно легковые авто, иное дело – грузовики.
Чертеж для изготовления створок из профнастила
Ширина ворот на участок выбирается для различных автомобилей, естественно, разная. То есть необходимые размеры въездных ворот будут отличаться. Желательно изначально рассчитывать на грузовики (к примеру, типа КамАЗ).
Створки из профнастила частного дома
Легковые машины
Как правило, ширина этих авто находится в пределах 1,6–1,8 м. Джипы и Газели имеют чуть большую ширину. Но чаще всего эта величина составляет не более чем два метра.
То есть для этих авто стандартные размеры ворот – 2,6 м
Если заезжать на территорию осторожно, то этого запаса (зазор остается примерно по 35 см) вполне хватит
Грузовики
В этом случае ситуация другая. К примеру, ЗИЛ по ширине – 2,5 м. Соответственно, для въезда на дачу этого транспортного средства минимального вышеуказанного проема ворот не хватит.
Ширина сварных изделий в заборе
Необходимо, чтоб ширина была не меньше 3,1 м. Если площадка позволяет, то желательно сделать больше.
Калитки
У распашных ворот калитки чаще всего устраиваются отдельно, но они также могут быть встроены в полотно распашных ворот, обычно их ширина около 1 м.
Калитки распашных и откатных ворот
У откатных ворот калитки могут быть встроенными и отдельно стоящими. По удобству на первом месте калитки отдельные, так как у встроенных калиток есть порог, неудобный для входящих. Встроенные калитки имеют порог, иногда высокий, через который неудобно переступать.
В случае, если вы решите устроить откатные ворота на месте забора или распашных ворот, то стоит заранее продумать, не будет ли мешать калитка.
Место для отката ворот
Стоит ли выбирать стандартные размеры ворот?
Конкретно говорить о каких-либо размерах сложно, потому что проемы для ворот гаражей, въезда на участок, промышленных заводов и прочих всегда разнятся. Возникает вопрос, для чего необходимо заранее думать о будущих габаритах конструкции, если производитель может предложить откатные ворота практически любых размеров.
Действительно, рынок переполнен различными вариантами, но если вы вовремя и правильно распланируете габариты откатных ворот, это поможет сэкономить вам десяток тысяч рублей.
Допустим, вы собираетесь делать ворота на территории, но до конца не уверены, какие именно ширина и высота вам подойдут
В первую очередь важно определиться, для какого транспорта делается въезд на территорию. Станет это легковой автомобиль, грузовой или сразу несколько газелей. Если вы будете пользоваться только легковыми автомобилями, то посчитать стандартные габариты откатных ворот не составит труда
В среднем ширина машины достигает 2м, при этом вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров
Если вы будете пользоваться только легковыми автомобилями, то посчитать стандартные габариты откатных ворот не составит труда. В среднем ширина машины достигает 2м, при этом вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.
В итоге получается где-то 3м в ширину. Высота около двух метров будет вполне достаточной. Более высокие конструкции лучше не заказывать, ведь каждый лишний сантиметр ворот обходится дороже: даже если возьмете на 10 сантиметров больше, придется переплачивать. Мало кто готов заплатить за такую малую длину порядка 5 тысяч рублей.
Для легковых автомобилей оптимальным размером для откатных ворот считается ширина в 3 метра и высота в 2 метра.
Что такое стандартный размер? Это величина конструкции, которую чаще всего заказывают и монтируют. Опыт показывает, что под таким определением понимаются ворота с размерами 2 метра в высоту и 4 в ширину.
Эти конструкции производитель всегда изготавливает заранее и на складе они никогда долго не лежат. Многие компании готовы делать довольно большую скидку именно на такие ворота.
Конструкция рамы откатных ворот
Балки и высота изделия
Особенность откатных ворот состоит в том, что они передвигаются вдоль проема по консоли, установленной между столбами, ограничивающими просвет в заборе. Исходя из этого, возникают определенные сложности, связанные с правильным выбором как материала для балки, так и высоты ее расположения.
Существуют такие исходные данные для проектирования:
- Длина. Рассчитывается в метрах, кратно одному, что соответствует размеру проема. К полученному результату добавляется еще минимум 150 см, необходимых для уравновешивания сооружения и его модификации электроприводными и автоматическими устройствами. Больше можно, короче — нежелательно.
- Высота. Для проезда обычного легкового автомобиля хватит 200 см, джипа с экспедиционным багажником — 220-250 см. Поднимать сооружение слишком высоко нецелесообразно, так как это приводит к увеличению его массы и парусности, что оказывает дополнительную нагрузку на другие узлы системы, увеличивает их стоимость или ускоряет износ. Следует брать поправку и на величину дорожного просвета.
Выводы
Частный дом начинается с въездных ворот, которые создают настрой, с которым хозяин въезжает на свой участок. Ворота, ведущие на участок, отвечают за безопасность, должны быть красивы и прочны, поэтому и выбор их должен быть продуман до мелочей с учетом особенностей местности, стиля вашего дома, и, конечно, материальных возможностей. Они могут быть ручными и автоматизированными, выполненными из суперсовременных материалов или из подручных средств, главное, чтобы они обеспечивали своим хозяевам комфорт и чувство защищенности.
Внимание: Цены актуальны на 2009 год.
Делая ограждение собственного участка, следует сразу озаботиться расположением и шириной ворот в заборе. Эта ширина должна позволять полноценно въезжать на участок машине владельца, чтобы без проблем можно было подъехать к гаражу или крытой стоянке. Кроме того, следует помнить, что к вам иногда будут приезжать и другие люди на машинах с иными габаритами, а также, возможно, потребуется въезд на участок сельскохозяйственной техники, машины ассенизаторов, строительной технике и т.п.
Оптимальная длина ворот в заборе – без использования грузовой техники
