Исполнительная съемка
По окончании планировочных работ зачистки недобранного грунта непосредственно до устройства фундаментов проводится обработка и составление схематичных данных о фактическом состоянии дна строительного котлована, на которых наносятся реальные высотные превышения от проектных отметок. Допустимое отклонение от проектной отметки составляет 50 мм.
Исполнительную съемку проводят путем нивелирования площадки. На практике горизонтальную поверхность разбивают на квадраты со сторонами 3 – 5 метров и в каждый угол на готовую поверхность устанавливается нивелирная рейка, по которой через визирную нивелирную трубу снимается отчеты и фиксируется на схеме. Сам прибор устанавливается в одной точке и с этой стоянки выполняются все замеры.
Исполнительная съемка выполняется в виде текста, таблицы или графической схемы. Исполнительная схема с фактическими отметками помогает выявить ошибки и проводить контроль за воплощением проектного решения в жизнь.

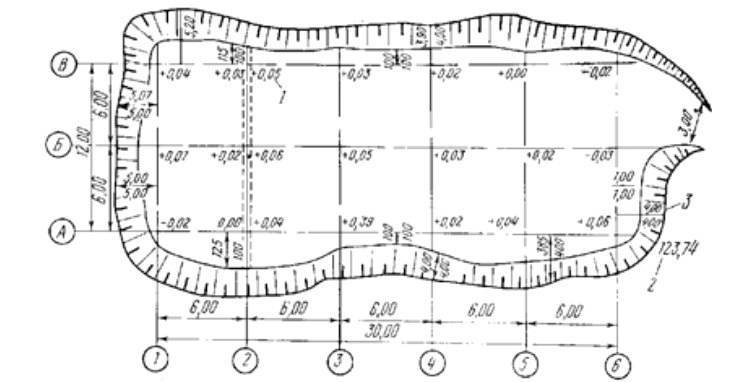

Пример исполнительной съемки дна котлована:
Методики водопонижения
Водоотлив нужен для своевременного отведения талых, грунтовых и дождевых вод. Перед выполнением работ проводится предварительное исследование грунта и строительной площадки, подбирается подходящий метод откачки воды.
Учитываются следующие технические параметры:
- схема, по которой выполняется выемка грунта;
- объем воды с учетом вместимости емкости;
- глубина отверстия для установки насосов;
- расчет количества поступающей воды в котлован;
- определение времени на откачку с сохранением параметров перемычек и откосов.
Технология осушения является сложным комплексом мер, требующим профессионального участия и привлечения оборудования. Необходимо учитывать особенности, характеристики почвы, конкретного котлована.
Применяются стандартные способы организации водоотлива:
- Открытый водоотлив. Процесс выполняется напрямую из котлованов и траншей.
- Закрытый. Откачка выполняется через технологические углубления или скважины, которые находятся за пределами котлована. Используются специальные фильтры для сбора водных масс.
В большинстве случаев используется открытый тип, но выбор зависит от конкретных условий на строительной площадке и качества грунта
Важно руководствоваться требованиями регламентов и строительных норм
В процессе откачки воды ведется постоянное наблюдение за откосами и другими укрепляющими конструкции. Если появляются проблемные участки, проводится укрепление. На качество работы влияет состояние монтажных элементов и перемычек.
Открытый
Такой тип водооткачки становится наиболее простым и распространенным решением. Он подходит в тех случаях, когда стенки и дно организованы из грунтов следующих типов:
- связных, имеющих включения песка и тонких прослоек;
- слоистых, где расход почвенных вод относится к среднему уровню;
- несвязный с плотным сложением, отличающихся достаточным сопротивлением вымыванию;
- водонепроницаемых плотного типа, в которых скапливаются дождевые и талые воды.
При выборе открытого водоотлива используются конструкции:
Кавальеры
Это обваловка стенок оградительного типа, Которая выполняется с нагорной стороны или по периметру.
Нагорная канава
Закладывается, если наблюдается уклон на площадке. Система используется, если вода стекает в котлован с верхней точки участка.
Канавы, лотки, открытые дренажи
Элементы позволяют эффективно отводить влагу
Важно правильно рассчитать уклон. Учитываются требования регламентов и строительных норм.
Насосное оборудование
Используются стационарные системы или переносные компрессоры
Последние элементы используются, если требуется постоянная откачка воды.
Водосборные колодцы
Обеспечивается устройство зумпфы и приямки. Систему оборудуют на дне котлована, чтобы эффективно собирать грунтовые или талые воды.
При выборе открытой системы выполняются подробные расчеты. Их использование возможно, если крутизна склона траншеи составляет 75-90 градусов. При этом минимальный уклон составляет 2-3 см на каждый метр относительно горизонта.
Закрытый
Если для участка характерны несвязные грунты с низкой сопротивляемостью к вымыванию, могут разрушиться стенки котлована или траншей.
В данном случае предпочтительнее закрытые системы. Такой вариант очистки вод применяется при строительстве на рыхлых почвах.
Используются такие методики:

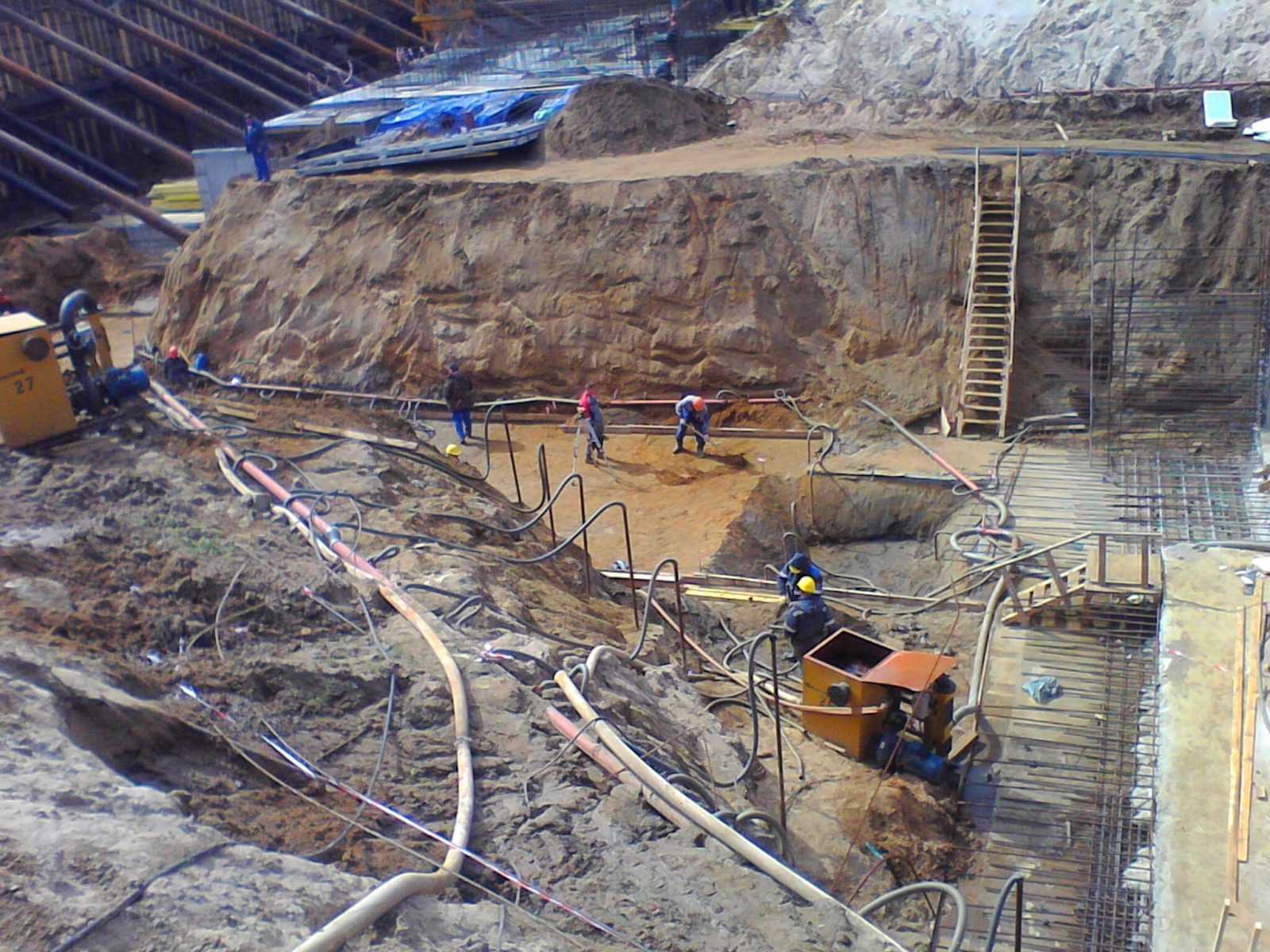

- иглофильтровый;
- вакуумный;
- электроосмос для расширения области действия иглофильтровых установок.
Система основана на эффективном понижении уровня воды с использованием искусственных средств. Это совершенный и эффективный, но и непростой в организации метод. Работа осуществляется путем перекачки воды через скважины, которые располагаются вдоль траншеи или вокруг котлована.
Причины возникновения воды в котловане
Вода в котловане может появиться по различным причинам. Ниже приведены основные факторы, которые могут привести к накоплению воды в этом пространстве:
- Подземные воды: Грунтовые воды могут проникать в котлован через неплотности или трещины в стенах или фундаменте. Это особенно актуально в случаях, когда уровень грунтовых вод выше уровня котлована.
- Несанкционированный слив сточных вод: Если водопроводные или канализационные системы в окрестностях неисправны или перегружены, это может привести к натеканию воды в котлован. Причиной может быть также нарушение правил соседями или прохожими, которые желают избавиться от сточных вод.
- Повышенные осадки: Временные или сезонные погодные условия, такие как сильные дожди или таяние снега, могут приводить к скоплению влаги в котловане. Это может быть обусловлено недостаточной системой водоотвода или слишком высоким уровнем сточных вод.
- Нарушение систем водоотвода: Нарушение инженерных коммуникаций, таких как канализационные и дренажные трубы, может привести к отклонению сточных вод в котлован. Это может произойти из-за ремонтных работ, дефектов материалов или других внешних факторов.
При обнаружении накопления воды в котловане необходимо как можно скорее принимать меры по ее откачке. В противном случае, стоячая вода может привести к повреждению стен и фундамента, образованию грибка и плесени, а также служить средой развития микроорганизмов и насекомых.
Кто разрабатывает проект котлована под фундаменты
Когда следует обратиться за профессиональной помощью
В некоторых случаях откачка воды из котлована может потребовать профессиональной помощи специалистов. Ниже приведены ситуации, в которых следует обратиться за помощью:
- Если осуществление откачки воды требует специального оборудования, которым не располагаете.
- Если вода в котловане является загрязненной или содержит опасные вещества.
- Если вы не имеете достаточного опыта и знаний для безопасного осуществления откачки воды.
- Если есть необходимость в проведении дополнительных работ, включая ремонт котлована или прочистку канализационной системы.
- Если вода должна быть откачана очень быстро, например, в связи с угрозой наводнения или разрушения конструкции.
В этих случаях рекомендуется обратиться к специализированным компаниям, которые имеют опыт и необходимое оборудование для проведения откачки воды из котлована.
Обратившись за профессиональной помощью, вы можете быть уверены в качестве выполненных работ и безопасности процесса откачки воды.
Как провести диагностику и оценить состояние котлована
Для поддержания безопасности и эффективной работы здания необходимо периодически проводить диагностику и оценивать состояние котлована. Ведь именно в котловане располагаются различные системы, такие как канализация, водопровод, отопление и электропроводка. Чтобы определить, насколько работоспособен котлован, следует провести ряд действий.
1. Визуальный осмотр
Первым шагом является визуальный осмотр котлована. Необходимо проверить наличие трещин, влажности и пятен на стенах и полу
Также стоит обратить внимание на состояние ступеней и перил, если таковые имеются, а также наличие грибка или плесени
Важно убедиться, что нет признаков утечек из котлована
2. Проверка отвода воды
Далее следует проверить отвод воды из котлована. Убедитесь, что водостоки свободны от преград и накопления мусора. Проверьте также, работает ли система отвода воды должным образом. Это можно сделать, например, выполнив определенные испытания и наблюдая за тем, как вода отводится из котлована.
3. Оценка состояния оборудования
Проанализируйте состояние технического оборудования, которое находится в котловане. Проверьте наличие повреждений, износа, коррозии или других видимых проблем
Обратите внимание на работоспособность систем отопления, водопровода и электропроводки. При необходимости, проведите тесты и измерения, чтобы убедиться в надежности систем
4. Анализ воздушной среды
Следующим шагом является анализ воздушной среды в котловане. Проверьте уровень влажности, наличие загрязнителей или вредных веществ. Измерьте уровень кислорода и газа, чтобы убедиться в безопасности котлована. При необходимости, проведите очистку и проветривание помещения.
5. Документирование результатов
Не забудьте документировать все результаты диагностики и оценки состояния котлована. Создайте отчет с описанием всех обнаруженных проблем, а также предложениями по устранению неполадок. Это позволит иметь полное представление о состоянии котлована и принять необходимые меры для его поддержки и ремонта.
Правильная диагностика и оценка состояния котлована является важным шагом для поддержания безопасной и эффективной работы здания. Регулярные проверки помогут выявить проблемы на ранней стадии и принять меры для их предотвращения или устранения.
Что такое водоотлив?
Водоотлив из котлована представляет собой комплекс мероприятий, которые позволяют избавиться от скопления воды. При правильном выборе оборудования и методики выполнения работы сохраняется целостность стенок котлована, можно продолжить работы на стройплощадке.
Это позволяет решать комплекс задач:
- спецтехника и рабочие не будут работать в воде ни на одном из этапов строительства;
- обеспечивается безопасность для людей и оборудования от обрушения стенок котлована;
- эффективность рабочего процесса увеличивается, так как не бывает простоев.
Если воду откачивать по мере необходимости, работы завершаются в установленные сроки. При этом не появляется дополнительная сложность и большие расходы при возобновлении строительства.
Технология рытья котлована
Чтобы вырыть котлован, земляные работы должны проводиться в соответствии с ТТК. Типовая технологическая карта помогает рассчитать оптимальный объем котлована, выявить необходимость опоры и откосов. Помимо прочего, в ТТК указана техника безопасности, которую требует выемка и засыпка грунта. Согласно ТТК, земляные работы включают такие этапы:
- Подготовка процесса.
- Непосредственная копка котлованов:
- определение размера котлована (рассчитывается объем работ);
- разработка грунтовых масс вручную или экскаватором (выемка, вывоз, засыпка земли);
- откачка воды;
- доработка объекта вручную.
Требованием ТТК является:
- обязательное ограждение участка;
- очистка территории от мусора и кустарников;
- вертикальная разбивка площади и отвод поверхностной воды;
- снятие верхнего шара грунта;
- обустройство санитарно-гигиенической зоны и водной системы для очистки колес машин при выезде из территории стройплощадки, когда осуществляется вывоз земли.
Технологическая карта указывает, что ширина выемки должна быть просторной для перемещения строительной техники. Рабочие должны перемещаться в пазухах шириной не менее 1 м. Для их безопасности обустраиваются опоры.
Технология обустройства откосов должна регулироваться правилом, что при высоте более 5 м, их крутизна составляет не более 80˚. Согласно ТТК, в зимнее время наибольшая высота вертикальной стенки котлована может составлять не более 2 метров, если температура воздуха достигает минус 2 градусов.
В ТТК указанно, что этап устройства котлована включает такие работы, как: разработка грунта, его погрузка в транспорт и вывоз. Для обустройства котлованов применяется одноковшовый экскаватор. Кроме того, требуются машины на время работы с землей, осуществляющие ее вывоз или ее утрамбовки на территории участка. Типовая карта описывает мокрые грунты, как такие, что расположены ниже или выше уровня грунтовой воды на расстояние капиллярного поднятия:
- до 0.5 м – для песчаных грунтов;
- до 1 м – для суглинок.
Отвод воды из котлована
Карта земляных работ подтверждает, что водоотлив может понадобиться при осушении поверхностных вод и понижения уровня грунтовых, перед тем как предстоит вырыть котлован. Поверхностные воды могут появляться на стройплощадке из двух источников: соседних участков и атмосферных осадков. В первом варианте необходимо обустроить нагорный водоотлив для их перехвата. Его размер должен быть не менее 0.5×0.5 м.
При сильном обводнении стройплощадки водоотлив обустраивается в виде дренажной системы, одного из двух типов: открытый и закрытый. Первый эффективен при понижении вод на глубину 0.4 м. Для этого нужно выкопать канаву глубиной 0.7 м, а на ее дно уложить гравий или песок.
Закрытый дренаж — это водоотлив с уклоном в сторону. На его дно могут укладываться перфорированные трубы. При незначительном притоке вод с ними поможет справится открытый водоотлив.
Карта раскрывает водоотлив открытого типа таким образом: грунтовая вода уходит через откосы и дно котлована. В их конце нужно выкопать канавы и выемки – зумпфы, откуда жидкость удаляется насосами. Применение насосов позволяет откачивать даже большое количество воды за небольшое время.
Самая эффективная технология понижения уровня вод – грунтовая, которая включает такие типы:
- иглофильтровый;
- вакуумный;
- электроосмотический.
Первый тип использует водоотлив со специальной техникой, состоящей из стальных труб, коллектора для забора водных масс, насоса. Метод эффективен в песчаных и песчано-гравелистых грунтах.
Вакуумный способ реализуется на основе вакуумных установок. Он работает в мелкозернистых грунтах: песках, супесях, илах лессовых грунтах. Электроосмос – это расширенный вариант иглофильтровой установки. Применяется для понижения уровня воды до 5 метров в песчаных грунтах.
Требования от заказчика для проведения работ
Для проведения работ по перекачке и подаче жидкостей на расстояние необходимо выполнение следующих условий:
- Наличие источника воды с возможностью подъезда спецтехники.
- Максимальный допустимый размер включений до 7 мм.
- Расположение наливного резервуара должно быть в радиусе до 2 км. (особые случаи до 20 км)
- При пересечении трубопровода с дорогами общего пользования или железной дороги, должны быть «проколы».
- Работы проводятся в круглосуточном режиме.
От заказчика потребуется:
- Ответственный за проведение работ- 1 чел.
- Оплата дизельного топлива для насосной станции.
Для проведения работ по откачке жидкостей необходимо выполнение следующих условий:
- Наличие подъезда для спецтехники к объекту
- Наличие водоема или иных резервуаров для откаченной воды в радиусе 2 км. (особые случаи до 20 км)
- Максимальный допустимый размер включений до 7 мм.
- При пересечении трубопровода с дорогами общего пользования или железной дороги, должны быть «проколы».
- Работы проводятся в круглосуточном режиме.
От заказчика потребуется:
- Ответственный за проведение работ- 1 чел.
- Оплата дизельного топлива для насосной станции.
Подробную консультацию вы можете получить по телефону +7 (495) 651-61-33 или по электронной почте info@mzpotok.ru
Чем откачать сточные воды
Использовать обычный насос для откачки жидкости, содержащей фекалии, нельзя. Это может привести данный агрегат к быстрому выходу из строя, так как он просто не приспособлен для этого. Поэтому потребуется приобрести дренажный или фекальный насос, который расчитан для работы с загрязненными жидкостями.
использованеи машины для откачки канализации
На выбор покупателя сегодня имеются:
- Погружные насосы;
- Полупогружные насосы;
- Поверхностные насосы.
Для большинства они практически не имеют различия, так как каждый занимается откачиванием сточных вод из любых ёмкостей и резервуаров. Но на самом деле эти агрегаты имеют отличия, которые и определяют их использование на участке или доме.
Как выбрать компанию для профессиональной откачки воды
Когда вам необходимо провести откачку воды из котлована, важно выбрать надежную и профессиональную компанию, которая выполнит эту задачу эффективно и безопасно. Вот несколько ключевых моментов, которые следует учесть при выборе такой компании:
1. Опыт и репутация
Проверьте опыт компании в области откачки воды и ознакомьтесь с ее репутацией. Исследуйте отзывы клиентов, изучите портфолио выполненных работ и убедитесь, что компания имеет положительные рекомендации от своих клиентов.
2. Квалифицированный персонал и оборудование
Убедитесь, что компания имеет квалифицированный персонал и современное оборудование для проведения откачки воды. Квалифицированный персонал обеспечит эффективное выполнение работ, а современное оборудование позволит осуществить откачку быстро и без повреждений.
3. Лицензии и сертификаты
Убедитесь, что компания имеет все необходимые лицензии и сертификаты для проведения откачки воды. Это гарантирует их законность и соответствие стандартам в области безопасности и экологии.
4. Доступность и оперативность
Выбирайте компанию, которая может быстро приехать на объект и выполнить откачку в установленные сроки. Они должны быть доступны круглосуточно и готовы к оперативному реагированию на срочные ситуации.
5. Цена и гарантии
Сравните цены различных компаний и узнайте, что входит в их предложения. Они должны предоставить вам четкую информацию о стоимости работ и возможных дополнительных расходах. Также, уточните, какие гарантии предлагает компания в случае возникновения проблем после выполнения работ.
6. Сроки и документация
Убедитесь, что компания предоставит вам четкие сроки выполнения работ и всю необходимую документацию о проведенных работах. Это поможет вам контролировать процесс и обеспечить правильную организацию работы.
Выбор компании для профессиональной откачки воды важный шаг, который поможет избежать проблем в будущем. Уделите время на поиск надежного партнера, и ваши задачи будут выполнены качественно и безопасно.
Отвод поверхностных вод
Отвод поверхностных вод может осуществляться следующими способами:
- устройством с нагорной стороны у выемок и насыпей нагорных канав, собирающих воду, текущую по склону (рис 5б);
- устройством кюветов в выемках, отводящих вод, выпадающую на полотно и откосы выемки (рис. 5б);
- устройством у насыпей правильно разбитых резервов (рис. 5а) и правильно устроенных кавальеров у выемки (рис. 5б);
- правильным устройством планировки полосы земли между насыпью и резервом или между выемкой и кавальером с уклоном поверхности этой полосы (бермы) в сторону от сооружения;
- устройством с нагорной стороны валика из земли при копке траншеи;
- укреплением откосов насыпей, выемок, плотин и прочих сооружений.
Если земляные работы необходимо вести в заболоченной местности, то до приступа к работам необходимо произвести ряд работ по осушению участка, иногда с целой системой (сетью) осушительных канав, собирающих воду из болота и отводящих ее в ближайшую реку, ручей, озеро и. т. д.
Закрытый водоотлив
Использование водяных уплотнителей для предотвращения протечек
При выкачке воды с котлована важно не только эффективно осуществить процесс, но и предотвратить возможные протечки. Одним из способов достижения этой цели является использование водяных уплотнителей
Водяные уплотнители — это специальные материалы, которые помогают создать герметичную прокладку между отверстиями и прокладочными поверхностями. Они обладают высокой упругостью и устойчивостью к воздействию воды, что делает их идеальным решением для предотвращения протечек.
Существует несколько типов водяных уплотнителей, включая:
- Резиновые прокладки: это самые распространенные и доступные варианты. Резиновые прокладки имеют высокую эластичность и способны образовывать надежное герметичное соединение. Они просты в использовании и могут легко подстраиваться под форму поверхности.
- Силиконовые уплотнители: они обладают высокой устойчивостью к воде и химическим веществам. Силиконовые уплотнители могут быть использованы для заполнения мелких трещин и щелей, чтобы предотвратить проникновение воды.
- Пенополиуретановые уплотнители: они обладают хорошей адгезией и герметичностью. Пенополиуретановые уплотнители могут применяться для заполнения больших пустот, таких как швы или трещины в бетоне.
При использовании водяных уплотнителей важно следовать инструкциям производителя. Обычно они представляются в виде жидкой или гранулированной формы и требуют соответствующей подготовки и применения
Перед нанесением водяного уплотнителя на поверхность, необходимо очистить ее от грязи и пыли, чтобы обеспечить максимальное сцепление. Затем следует нанести уплотнитель в соответствии с инструкциями производителя и дать ему высохнуть или затвердеть.
Водяные уплотнители позволяют создать надежную прокладку, которая предотвратит протечки во время выкачки воды с котлована. Они облегчают процесс эксплуатации оборудования и гарантируют безопасность работы.
Обязательно выбирайте качественные водяные уплотнители от проверенных производителей, чтобы быть уверенными в их надежности и эффективности. Это поможет избежать проблем и дополнительных расходов в будущем.

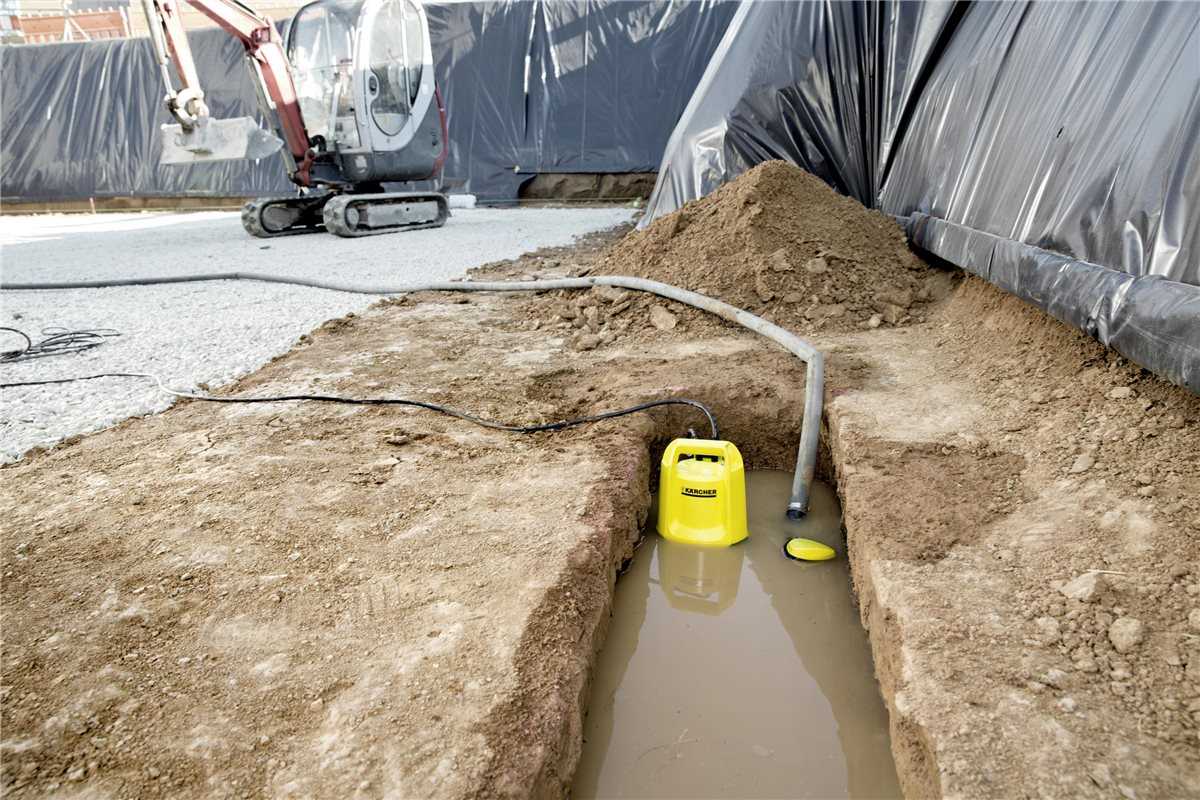

Техника безопасности при работе с водой в траншеи
Работа с водой в траншеи может быть опасной и требует соблюдения определенных мер безопасности. Ниже приведены основные рекомендации, которые помогут обеспечить безопасность при откачке воды из траншеи.
1. Оцените риски и разработайте план
Перед началом работы необходимо провести оценку рисков и разработать план действий. Изучите глубину и размеры траншеи, а также ее окружающую обстановку. Подумайте о возможных препятствиях и сложностях, с которыми можно столкнуться во время работы.
2. Используйте специальное оборудование
Для безопасной работы с водой в траншеи необходимо использовать специальное оборудование. В зависимости от условий можно использовать насосы для откачки воды, плотные уплотнения для предотвращения просачивания воды, а также дренажные системы для удаления воды из траншеи.
3. Носите защитное снаряжение
При работе с водой в траншеи необходимо носить защитное снаряжение. Минимальный набор включает в себя защитный шлем, защитные очки, защитные перчатки, резиновые сапоги и костюм или комбинезон, защищающий от проникновения воды.
4. Работайте в команде
Работать с водой в траншеи следует только в команде. Обязательно наличие помощника, который имеет опыт работы с водой в траншеи и знания о мерах безопасности. Установите систему связи и договоритесь о сигналах экстренной остановки работ.
5. Поддерживайте чистоту и порядок
Во время работы с водой в траншеи важно поддерживать чистоту и порядок. Убирайте все необходимые материалы и оборудование, чтобы избежать падений и других непредвиденных ситуаций
6. Будьте внимательны к окружающим условиям
Не забывайте быть внимательными и осторожными при работе с водой в траншеи
Особое внимание уделяйте состоянию грунта, стабильности траншеи и погодных условий, таких как дождь или сильный ветер
Соблюдение этих рекомендаций поможет обеспечить безопасность при работе с водой в траншеи и избежать возникновения аварийных ситуаций.

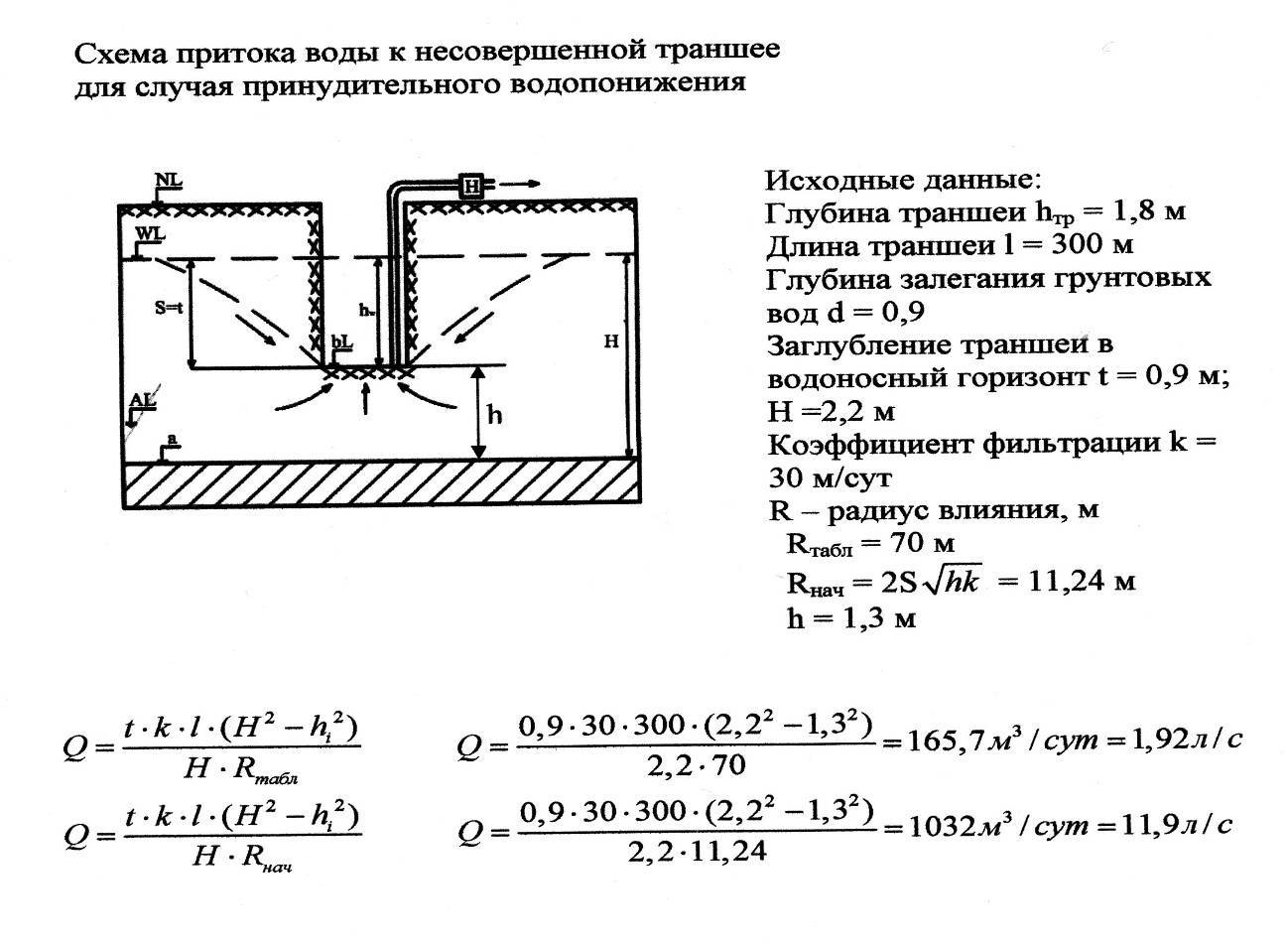

Расчёт притока воды
Вода в котловане есть, а приобретение насоса в планы не входит
Не всем строительным компаниям приходится регулярно откачивать воду из котлована. Для кого-то это временные трудности в рамках отдельных проектов. В таком случае нецелесообразно расходовать бюджет на регулярное техобслуживание и хранение системы водопонижения. Гораздо выгоднее взять оборудование в аренду.
Специалисты смогут подобрать подходящую для ваших задач установку и определиться с периодом ее использования. Если у вас в штате нет сотрудников соответствующей компетенции, арендуйте мотопомпу с оператором и не переживайте за состояние оборудования. В данном случае за него будет отвечать наш оператор.
Получить бесплатную консультацию
Сотрудничая с нами вы получите:
- качественные насосные установки, доступные даже для небольших строительных компаний. Мы производим мотопомпы Борей в России и они полностью адаптированы к условиям работы в нашей стране.
- запчасти и комплектующие в максимально короткие сроки а также помощь в ремонте и доукомплектации.
- Иглофильтры и опытных специалистов для обслуживания оборудования.
Заключая договор аренды, вы получите все необходимое для осушения строительного участка: насосную установку на колесах, с оператором и иглофильтровую обвязку.
Источник
Специальные методы выкачивания воды с котлована
При выкачивании воды из котлована можно использовать различные специальные методы, которые позволяют увеличить эффективность процесса и сократить время выполнения работ. Рассмотрим некоторые из этих методов:
1. Использование насосов
Одним из наиболее эффективных способов выкачивания воды с котлована является использование насосов. Насосы могут иметь различные характеристики и мощность, что позволяет эффективно справляться с разными объемами воды. Насосы можно подключать к стационарным источникам энергии или использовать бензиновые насосы, которые работают на портативных генераторах.
2. Применение погружных насосов
Погружные насосы – это особый вид насосов, которые позволяют выкачивать воду с больших глубин. Они имеют специальный дизайн и устроены таким образом, что могут погружаться прямо в воду и осуществлять выкачку без необходимости погружать их в пустой котлован. Вода передается через шланг или трубу до места выгрузки.
3. Использование вакуумных насосов
Вакуумные насосы работают на принципе создания разрежения, что обеспечивает выкачивание воды из котлована. Они позволяют эффективно справляться с большими объемами воды и могут быть использованы в различных условиях. Вакуумные насосы обычно устанавливаются на специальные транспортные средства или могут быть установлены на фиксированные базы.
4. Применение пневматических систем
Пневматические системы могут использоваться для выкачивания воды со дна котлована. Они работают на основе принципа сжатого воздуха и могут быть оснащены игловидными или конусообразными насадками, которые позволяют эффективно удалять воду из низших точек.
5. Использование специализированных транспортных средств
Для выкачивания воды с котлована можно использовать специализированные транспортные средства, такие как ассенизационные машины или автоцистерны. Они обычно оборудованы мощными насосами и специальными резервуарами для хранения выкачанной воды. Такие транспортные средства позволяют эффективно выкачивать большие объемы воды за короткое время.
6. Комбинирование методов
Часто использование нескольких методов выкачивания воды с котлована одновременно позволяет добиться наилучших результатов. Например, можно применить погружной насос для удаления воды с поверхности и вакуумный насос для прочистки более глубоких участков. Такой комбинированный подход позволяет эффективно справляться с выкачкой воды и достичь желаемого результата быстро и эффективно.
