Откачка воды из источника: суть процесса
Частный дом нуждается в надежном дренажном насосе. Ведь только с помощью этого агрегата можно понизить уровень дренажной системы, перекачать фекальные стоки. Кроме того, дренажный насос пригодится и в процессе водоотведения из строительных котлованов и во время устранения прорыва грунтовых вод в подвальное или цокольное помещение.

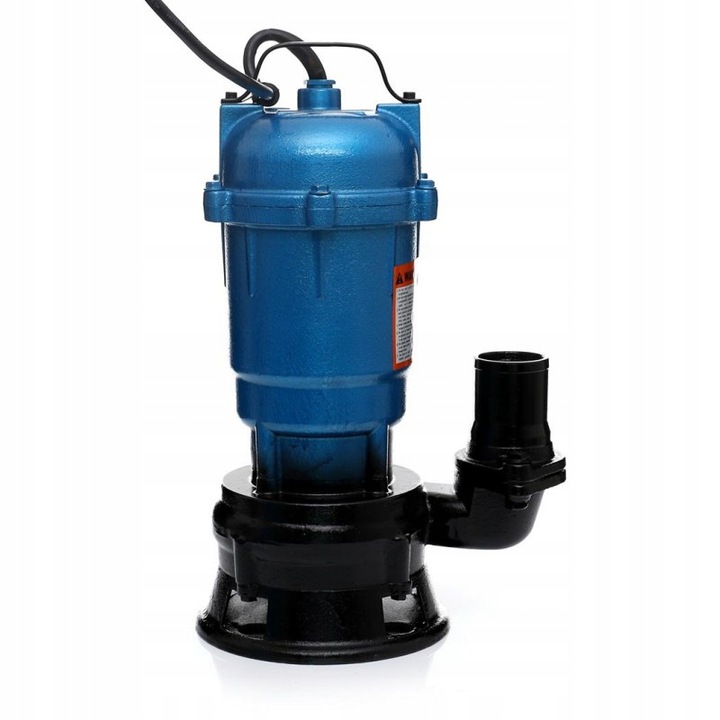

Дренажный насос для откачки грязной воды
Но эти «работы» дренажное оборудование делает лишь время от времени, а выкачку воды из колодца, перед чисткой источника, владельцу загородного участка, оснащенного системой автономного водоснабжения, придется делать постоянно. Ведь на стенках и щебневой подсыпке на дне колодца оседает как вредная, так и нейтральная микрофлора, которую можно удалить только скребком. Да и хлорирование источника – самый распространенный способ повышения качества воды – требует обязательной откачки жидкости, загрязненной убивающим бактерии и водоросли хлором.
Насос погружают на самое дно, предварительно закрепив на подставке-основании.Причем, независимо от причины, процесс откачки воды реализуется примерно одинаково, а именно:
- Напорный шланг от насоса выводят из колодца или скважины, направляя в траншею, отводящую воду от прилегающего к шахте источника грунта.
- Далее насос включают и оставляют в работающем положении до того момента, пока вся шахта не опустеет.
Как видите: без насоса такую работу не сделаешь. Да и с первым попавшимся агрегатом – тоже не сделаешь. Ведь маломощный насос может откачивать такой же объем жидкости, который генерирует сама скважина. Поэтому для такой работы нужен по-настоящему производительный насос с максимально возможной глубиной погружения.
Виды насосов
Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:
- Фекальный;
- Санитарный;
- Дренажный;
- Комбинированный.
Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

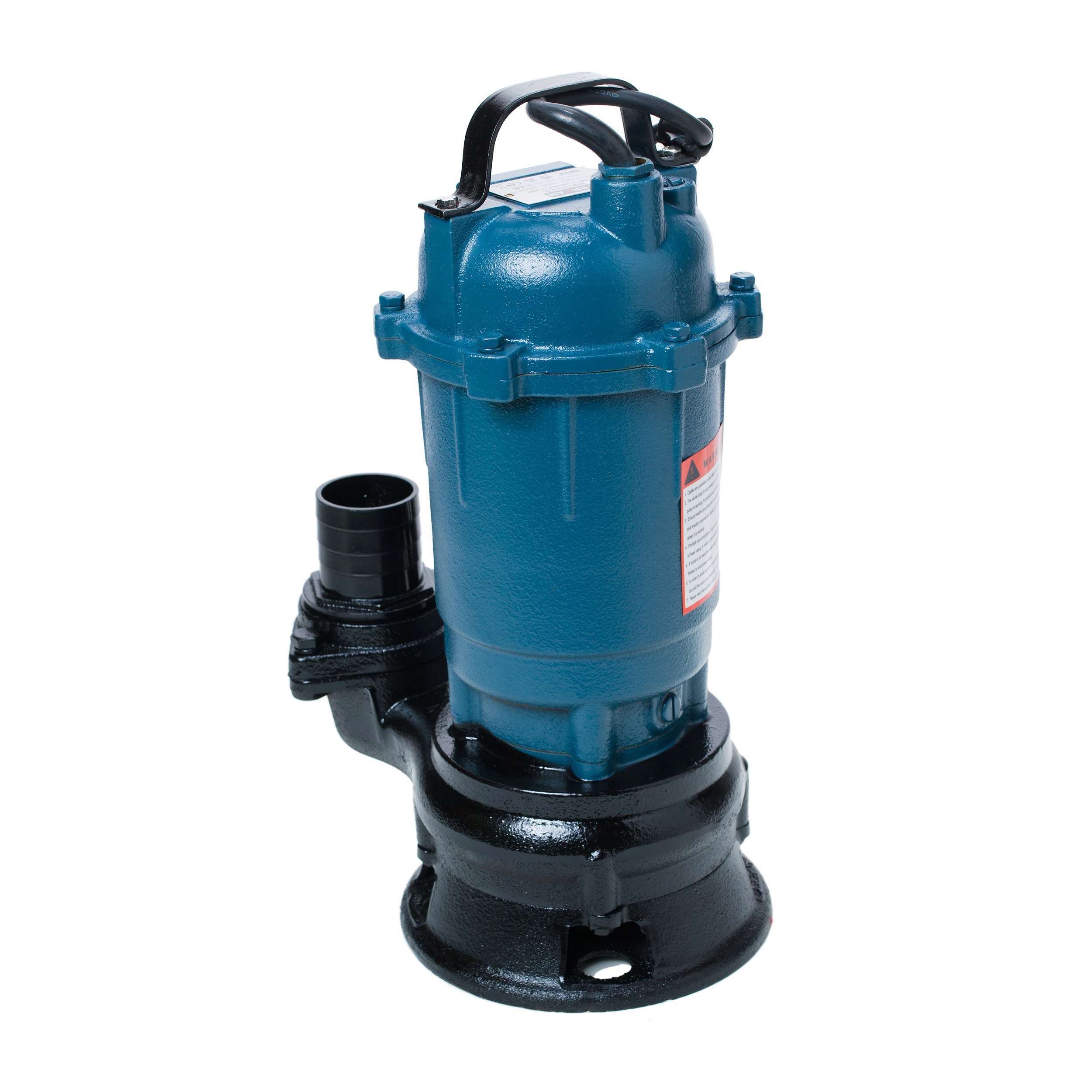

Фото — погружной
Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.
Туалетные модели имеют ряд преимуществ:
- Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
- Его легко можно установить своими руками;
- Доступная цена.
Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).
Фото — санитарный
Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:
- Поверхностный;
- Погружной.
Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.
Фото — дренажный
В зависимости от виды монтажа бывает стационарный и подвижный.
У дренажных моделей много достоинств:
- Простота использования;
- Эти насосы отлично подойдут для выкачки малых объемов из канализации;
- Высокие показатели прочности и долговечности;
- Доступность;
- Возможен подбор на любые потребности;
- Производительность.
Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.
Достоинства:
- Промышленный идеально подходит для экстремальных условий работы;
- Чрезвычайно высокая производительность и эффективность;
- Способность переработки больших объемов отходов.
Недостатки:
- Высокая стоимость;
- Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.
Критерии выбора надежной модели
Есть несколько характеристик которые обязательно учитываются при покупке оборудования для канализации, это:
- Производительность;
- Диаметр выпускного отверстия;
- Максимальный напор;
- Тип охлаждения двигателя
- Расположение патрубков.
Если вам необходима бытовая модель, то ее производительность может достигать 25 м³/час. Диаметр чем больше, тем лучше. Насос для откачки канализации имеющий выпускные отверстия размером 80 мм легко справится с перекачиванием грязной воды с содержание песка и даже травы или листьев.
Напор в идеале он должен составлять около 10 м. Однако в реальных условиях этот показатель будет несколько ниже.
Охлаждение насоса для откачивания канализации может осуществляться как за счет перекачиваемой жидкости, так и с использованием масло. Причем такие модели считаются более надежными, но в то же время имеют достаточно высокую стоимость.
Расположение патрубков насоса может быть вертикальным или горизонтальным. Для второго варианта требуется использование специального переходника, что несколько усложняет монтаж оборудования.
Отечественный или зарубежный – какой бренд выбрать
модель Vortex
Чтобы помочь потребителю найти ответ на этот вопрос рассмотрим несколько насосов от наиболее известных производителей. Начнем с агрегатов с вихревым рабочим колесом, выполненным из чугуна или технополимера. На рынке они представлены большим количеством моделей, но наибольшим спросом пользуются насосы для канализации фекальные типа Vortex.
Они предназначены для откачивания бытовых сточных вод с содержанием частиц, размер которых не более 40 мм. Они отлично справляются с удалением жидкости в смеси с илом или содержащей шлам, а также вод с повышенным содержанием абразивных примесей.
Среди моделей с двухканальным рабочим колесом из нержавейки наибольшей популярностью пользуются агрегаты под маркой Pedrollo MCm 10/50. Они используются для откачки выгребных ям и коллекторов. А кроме того применяются в автоматических системах отвода канализационных и дренажных вод.
Смотрим видео о данной модели:
https://youtube.com/watch?v=9JHSvZHWuis
Насосы с измельчителем для принудительной канализации или другим режущим механизмом считаются одними из наиболее эффективных. Они прекрасно справляются с перекачкой стоков на большие расстояния. Их использование позволяет избежать засоров канализационных труб.
Кроме этого наличие измельчителя позволяет использовать трубы меньшего диаметра. Такие агрегаты легко справляются с переработкой крупных твердых частиц, попадающих в стоки, что делает их особо востребованными в канализационных системах зданий, которые посещает большое количество людей.
Правильная эксплуатация
Любое оборудование требует бережного отношения. Не являются исключением и перекачивающие насосы. Они также подлежат обслуживанию и ремонту. Многие из таких агрегатов оснащены автоматикой, но несмотря на это присутствие человека при их работе обязательно.
Необходимо периодически осматривать устройство на предмет протечек. Причем даже в период гарантийной работы. Не всегда оборудование соответствует заявленным характеристикам.
Чтобы аварийная ситуация не случилась неожиданно лучше периодически проводить профилактические осмотры. Если же погружной насос сломался, то придется его заменить или отремонтировать. Однако специалисты рекомендуют вышедшее из строя оборудование заменить новым, потому что как показывает практика насос после ремонта проработает не долго.
Самостоятельное вскрытие корпуса агрегата и попытки его починить – не лучший выход, особенно если у вас нет необходимых знаний. Даже элементарная сборка в обратном порядке для непрофессионала может оказаться невозможной. Единственная неисправность, с которой сможет справиться каждый человек – это протечка в месте соединения оборудования с канализационной трубой. Все остальное лучше доверить специалистам.
Подводим итоги
Первостепенное значение в каждом доме имеет канализационная система. Причем лучше если она будет оборудована специальным насосом. Только такая система сможет обеспечить комфортные условия проживания, избавив от постоянной прочистки канализационных труб. Насос для канализации в квартире, установленный в систему – это возможность соблюдения всех гигиенических и экологических нормативов, а также возможность навсегда забыть о засорах и их устранении.
Характеристика поверхностных фекальных насосов «Иртыш»
| Наименование | Производительность, м3/час | Напор | Габариты, мм | Масса, кг | Цена, рос. руб. |
| 1СМ50−32−125/2-М | 12,5 | 20 | 510×248×285 | 42 | 13 455 |
| СД 16/25а | 14,5 | 20,5 | 1000×294×410 | 130 | 8 500 |
| СМ80−50−200б/4 | 20 | 9 | 1080×305×478 | 140 | |
| СД 32/40 | 32 | 40 | 1180×331×440 | 195 | 17 200 |
| СД 50/10а | 45 | 8,3 | 1010×420×475 | 140 | 10 800 |
| СМ80−50−200/2 | 50 | 50 | 1400×305×478 | 185 | 30 200 |
| СМ100−65−200б/2 | 75 | 32 | 1415×410×598 | 325 | 23 400 |
| СД 100/40б | 80 | 28 | 1315×420×515 | 255 | 26 200 |
| СМ100−65−200а/2 | 86 | 42 | 1445×410×598 | 345 | 26 350 |
| СД 100/40а | 90 | 33 | 1310×420×515 | 280 | 28 600 |
| СД 100/40 (полупогружной) | 100 | 40 | 1350×420×515 | 300 | 30 700 |
Схема работы насосов Wilo:
Главные критерии – как сделать правильный выбор?
Среди множества характеристик стоит выделить несколько главных, на которые стоит обратить внимание в первую очередь, выбирая насос:
Предназначение насоса
Полив из загрязненного водоема, дренаж подвалов и колодцев, дренаж канализации, чистка водоема и так далее. Каждое возможное применение имеет различные оптимальные варианты, отличающиеся конструктивно и допустимым размером твердых включений. Также нужно учитывать, что поверхностные насосы не могут быть использованы, если глубина водной поверхности превышает 5 метров от точки установки аппарата.
Необходимые производительность и напор
Производительность подбирается исходя из объема задач, которые будут поставлены насосу.
При выборе поверхностного насоса необходимо учесть его неспособность работать длительно без перерыва. Необходимый напор подсчитывается суммированием высоты слива над водной поверхностью и 1/10 длины горизонтальных труб до места слива.
К примеру, имея колодец с глубиной водной поверхности 5 метров, и расстояние до канализации 50 метров, получаем требуемый минимальный напор 10 метров. Для большей надежности дренажной системы, советуют брать насосы с напором на 30% больше расчетной.
Внутренний механизм
Электронасосы для загрязненной воды настоятельно рекомендуют брать с всасывающим устройством центробежного типа. Центробежная сила внутри таких насосов не только обеспечивает движение воды в нужном направлении, но и отбрасывает твердые частицы от лопастей к корпусу, предупреждая их быстрое изнашивание.
Наличие автоматического поплавкового и электронного выключателя
Поплавковые выключатели предназначены для поддержания в емкости заданного уровня воды. Это позволяет автоматизировать процесс пополнения водонапорной башни или дренажа излишнего уровня сточных вод.
Однако, поплавкового выключателя не всегда достаточно, при необходимости выкачивать воду полностью, используются электронные выключатели, которые срабатывают при наличии нескольких сантиметров воды, и выключают насос, когда вода закончится. Желательно наличие хотя бы одного из указанных типов выключателей, чтобы не допустить работы насоса без воды.
Поверхностные насосы обязательно должны быть снабжены защитой от перегрева.
Наличие автоматического реле и встроенного поплавка
Качественные дренажные насосы оснащаются автоматическим реле для защиты от перегрева двигателя и работы всухую. Такой конструктивный элемент необходим, если у владельца оборудования нет возможности постоянно следить за работой, и если объем работ слишком велик, чтобы его можно было выполнить без перерывов.
Наличие поплавкового выключателя поможет насосу погружного типа автоматически поддерживать уровень воды в резервуаре в установленных границах.
Производительность
Производительность насоса измеряется литрами в минуту или кубическими метрами в час, перед покупкой насоса необходимо просчитать максимальную необходимую скорость выкачивания воды.
Также нужно помнить, что избыточная производительность насоса достигается за счет снижения напора или повышения потребляемой мощности, поэтому для бытовых нужд намного практичней будет взять устройство средней производительности, чем дорогой и неэкономичный промышленный аппарат.
Максимальный напор воды
Насосы для грязной воды обычно не используют для подачи воды под высоким давлением, но чтобы выкачивать воду, залегающую существенно ниже уровня слива, или слив находится на значительном удалении от водоема, понадобится насос с соответствующим напором.
К примеру, погружное устройство с напором 10 м может поднимать воду на 10 метров, и прокачивать её на 100 метров по горизонтали. Обилие твердых частиц снижает выдаваемый напор аппарата, поэтому при покупке рекомендуется выбирать модели на 30% мощнее необходимого.
Предельно допустимый размер частиц загрязнений
В технических характеристиках каждого насоса указан максимальный размер твердых частиц, с которыми он может справиться – от 5 до 50 мм. Слишком крупные частицы задерживаются решеткой на входном отверстии.
Более крупный размер частиц обычно связан с повышением потребляемой мощности, веса и стоимости аппарата, поэтому к этому вопросу нужно подходить исходя из поставленных перед насосом задач. Для полива будет достаточно 5 – 10 мм, для откачки погреба, водоема или колодца – 20 – 30 мм.
Необходимо помнить, что обычные дренажные насосы не способны перекачивать жидкости с волокнистыми загрязнениями, для этого будет необходим фекальный насос.
Как выбрать
Выбирая
оптимальный вариант, надо учитывать, что есть промышленные и бытовые модели. Первые
мощнее, прочнее и значительно дороже. Вторые проще и дешевле. Для нужд частного
дома редко требуются слишком производительные установки, однако, встречаются
разные ситуации
По степени важности можно выделить следующие критерии выбора:
- технические характеристики —
производительность, мощность, высота подъема и т.д.; - условия работы — химический состав пульпы,
температура и т.п.; - материал корпуса;
- наличие в конструкции измельчителя.
Необходимо обращать внимание на
маркировку аппарата. Если нет никаких дополнительных букв, он предназначен для
перекачки жидкостей с максимальной величиной твердых включений 5 мм
Если есть
буква «Ф» — допустимый размер включений достигает 35 мм. Наличие буквы «Н»
обозначает возможность контакта с агрессивной пульпой.
Для выбора конкретной модели необходимо ознакомится с параметрами установок от наиболее известных производителей. Для этого надо найти в сети обзор насосов, изготовленных фирмами из разных частей света, изучить рейтинг самых удачных и эффективных устройств. При этом, полезно будет проконсультироваться в магазине с продавцом и выслушать его рекомендации, поскольку информация в сети не всегда изложена корректно и вполне достоверно. Сопоставляя технические характеристики и стоимость модели находят оптимальный вариант, который и приобретают для использования в своем доме.
Устройство и назначение
Канализационные насосы состоят из емкости небольшого объема и встроенного мотора, перегоняющего стоки. Жидкость перемещается горизонтально и вертикально. Оборудование может быть с режущим элементом и без него.
Область применения
Часто прибор используют, когда сантехнику установили ниже сливного отверстия. Для этого разработаны специальные насосы, благодаря которым санузлы можно переносить в подвал. Устройство подходит для монтажа после ремонтных работ и в случае, когда система не подведена к участку установки сантехнического оборудования. В такой ситуации сантехнику подключают к небольшому насосу, а насос к сливу.
Монтаж прибора в домашних условиях отличается от установки самотечной канализации:
- трубы можно отводить горизонтально до 100 м при уклоне минимум 1-4%;
- диаметр трубопровода составляет 28-40 мм;
- сток можно поднять до 9 м.
Слева — схема работы погружного насоса, справа — общее устройство сантехнического насоса для канализации.
Устройство и принцип работы
Составляющими устройства является емкость и мотор. Некоторые варианты оснащены измельчителем и используются для унитаза. Для контроля уровня заполнения в аппарате установлен специальный датчик. Стоки перетекают в канализацию после его включения. Затем подключаются насос и измельчитель. Прибор отключается после сигнала другого датчика, когда сточные воды опускаются ниже установленной отметки. Таким образом действует напорная канализация.
Входные применяют для подключения сантехники, а выход монтируют к сливу. Для высокотемпературной сточной жидкости подходят модели, изготовленные из термостойких материалов. Они способны справиться с нагрузкой от высокой температуры.
Разновидности фекальных насосов
Работа с загрязненной средой предусматривает определённые требования к оборудованию. Чаще всего с фекальными насосами сталкиваются в агрессивной среде.
Если рассматривать изделия из нержавеющей стали, они будут самыми дорогостоящими. Среди недорогих вариантов пользуются спросом пластик. Производители современных фекальных насосов делают его конкурирующей с более классическими материалами.я для перекачивания агрессивной, химически активной жидкости. Именно поэтому материал корпуса должен быть прочным и стойким к воздействию окружающих факторов.
Самыми популярными материалами считают: нержавеющая сталь, прочный пластик, чугун. Если рассматривать изделия из нержавеющей стали, они будут самыми дорогостоящими. Среди недорогих вариантов пользуется спросом пластик. Производители современных фекальных насосов делают его конкурирующим с более классическими материалами.
При выборе фекальных насосов не ориентируйтесь исключительно на ценовую политику, поскольку от их работы зависит результат выкачки загрязненной жидкости. Очевидно, что вы не будете использовать такой насос слишком часто, но он должен быть качественным.
Фекальные насосы отличаются способами установки. Рассмотрим принципы эксплуатации такого оборудования:
- Погружные фекальные насосы. Их устанавливают на определённый уровень от дна источника, как это указано в инструкции. Плюс такой системы в том, что оборудование оснащено автоматикой, включается и выключается в зависимости от уровня жидкости в источнике.
- Полупогружные. Особенность конструкции в том, что всасывающая часть расположена далеко от мотора. Сам мотор находится на поверхности.
- Поверхностные фекальные насосы. Их намного легче обслуживать, поскольку оборудование находится на поверхности. Минусом таких моделей считают небольшую производительность. Именно поэтому их устанавливают на дачах или в коттеджах, где выкачивают жидкость не так часто.
Выбор фекального насоса зависит от условий эксплуатации. Если вы хотите установить насос для канализации на даче, не стоит переплачивать за модели с высокой производительностью. На частных участках, где вы находитесь сезона, можно обойтись более бюджетными насосами с оптимальной производительностью и мощностью. Такие характеристики присущи поверхностным насосам.
Если вы приобретаете небольшой агрегат поверхностного типа, сможете забирать его на период, когда не предусмотрена его работа. Если же вы рассматриваете фекальный насос для частного дома, где постоянно находитесь, тогда рационально рассмотреть вариант стационарного оборудования.
Монтаж насоса
Перед установкой оборудования необходимо подготовить площадку для установки и подключить электрический щит. Иногда нужно устанавливать насос в отдельном помещении
В этом случае очень важно не подключать блоки к одному электрическому щитку. Важно учитывать температуру сточных вод
Для посудомоечной или стиральной машины на кухне требуется насос, предназначенный для перекачки горячих жидкостей.
Монтаж фекального насоса:
- Подключить механизм к отдельному электрическому щитку.
- Закрепить механизм на месте.
- Установить поверхностный насос на краю резервуара для сточных вод. Погружное устройство должно быть установлено непосредственно на дно. Полупогружной насос должен быть установлен так, чтобы верхняя часть находилась сверху, а рабочий механизм был опущен в жидкость.
При установке устройства в туалете необходимо использовать водосточную трубу большего диаметра и установить насос с мешалкой для измельчения туалетной бумаги и фекалий. Устройство должно располагаться на расстоянии не более 40 см от унитаза.
После установки насоса и подключения его к электросети необходимо протестировать устройство и откалибровать работу поплавкового выключателя в соответствии с уровнем. Для этого емкость наполняется водой до самого низкого уровня, это будет точка отсечки. Затем вода заливается до тех пор, пока не сработает выключатель насоса. Если наблюдаются какие-либо шумы или неисправности, рекомендуется немедленно их устранить.
Что такое фекальный насос
Канализационные
стоки могут иметь
разную структуру и плотность, зависящие от конструкции системы. Для жидких
отходов, не содержащих крупных включений, используются дренажный насос. Максимальный размер частиц в
стоках не превышает 1,5-2 мм. Бытовой
дренажный насос для
канализации является оптимальным устройством, позволяющим откачивать осветленные стоки
из септика, очищать ливневые или дренажные коллекторы. Для отсечки встречающихся
крупных фрагментов используются специальные сетки или решетки, не пропускающие
фракции, превышающие допустимую величину. Если производится выкачка слежавшегося плотного
ила, часто прибегают к добавлению воды для создания более жидкой взвеси, с
которой устройство может работать.
Дренажные насосы для канализации
в частном доме имеют весьма ограниченные возможности и значительно
уступают в эффективности. Однако, они дешевле и могут быть использованы для
выполнения других хозяйственных функций — например, для перекачки воды для полива
растений и т.п.
Фекальные насосы для канализации в частном доме используются
для более плотных и густых масс. Они способны работать с пульпой, содержащей
включения величиной до 50 мм. Выкачивание
такого материала требует большей мощности и некоторых изменений конструкции насосов.
Фекальные насосы
используются для очистки выгребных ям или септиков. В составе пульпы, ила или
других масс возможно наличие более крупных включений, поэтому для устойчивой
работы установки
необходимо наличие измельчителя. Возможности фекальных насосов намного выше,
чем у дренажных установок, поэтому большинство владельцев дач или городских частных домов выбирают их для периодической
откачки своей канализации.
