Самостоятельное изготовление осушителя воздуха

Лучшие модели

Рынок предлагает широкий ассортимент решений разных форматов и марок, запутаться в которых очень легко. В список ниже вошли наиболее популярные представители сегмента, получившие большое количество лестных откликов от потребителей.

Wester 816-002

Это воздушный фильтр с рабочим давлением в 10 атмосфер и полноценным блоком подготовки воздуха. Диаметр входных соединений на обоих концах – 1/4F. Для визуализации показаний предусмотрен манометр. В системе также работают лубрикатор и редуктор.

Zitrek SAW 3000-02 D F.R. 1/4 M

Модель можно использовать как влагомаслоотделитель или фильтр. Данное решение отлично себя показало в тандеме с пневматическим инструментом. Воздушный фильтр хорошо справляется с тонкой очисткой, а при необходимости легко заменяется на новый.

Диаметр соединения универсальный – 1/4М. Есть достаточно точный манометр, а также отвод конденсата в автоматическом порядке. Давление аппарат держит хорошо, но за отсутствием оного начинает немного дребезжать. Стоимость прибора – около 1000 рублей.

Pegas EC5000-06

Это серьёзная модель с хорошей отдачей и соответствующей стоимостью. Прибор эффективно очищает поступающий воздух от твёрдых частиц и капельной влаги. Аппарат в автоматическом порядке поддерживает давление на указанном пользователем уровне, параллельно удаляя скопившийся конденсат.

В систему включены маслораспылитель, влагоотделитель и манометр. Последний может похвастаться высокой точностью. Диаметр соединений – 3/4. Прибор выдерживает давление в 15 бар и температуру до +60⁰С. Качество очистки находится в пределах 25 мкм. Стоимость модели немногим больше 6000 рублей.

Licota PAP-C207B

Это трёхуровневый отделитель с тонкой очисткой. Прибор фильтрует сжатый воздух, эффективно удаляя масло и влагу.

В систему включены регулятор давления с точным датчиком и клапан автоматической очистки от скопившегося конденсата. О необходимости замены фильтрующих элементов укажут гранулы, окрасившиеся в розовый цвет. Стоимость прибора соответствующая – больше 9000 рублей.

AIST 91030354

Блок включает в себя отделитель, лубрикатор и регулятор давления. Модель хорошо себя зарекомендовала в паре с пневматическим инструментом, фильтруя воздух поступающий от компрессора. Рабочее давление находится в пределах 10 бар при пропускной способности в 4500 л/мин.

Дополнительно есть регулировка скорости подачи масла, а также отвод скопившегося конденсата в автоматическом порядке. К качеству сборку претензий нет: все элементы плотно подогнаны друг к другу и не люфтят. Свою стоимость, а это почти 7000 рублей, модель полностью оправдывает.

Принцип действия осушителя воздуха

Современные производители предоставляют широкую линию осушителей воздуха различных модификаций, которые отличаются друг от друга по некоторым параметрам. Основными отличительными характеристиками является рабочий объем. Он представляет собою объем воды, который может быть отфильтрованным прибором из воздуха.

При выборе прибора с необходимым рабочим объемом следует учитывать параметры помещения, для которого он приобретается. От величины этой характеристики зависит и стоимость осушителя, но несмотря на достаточно высокую себестоимость затраты на его дальнейшее обслуживание уменьшаются.

Различают переносные и стационарные осушители. Переносные отличаются возможностью к транспортировке, то есть его можно с легкостью переместить в нужную комнату и без проблем установить для работы. Стационарные же наоборот, монтируются на стену, их нельзя перемещать, зато они характеризируются высокой производительностью и мощностью.

Принцип работы прибора заключается в снижении уровня влажности воздуха за счет конденсации. При помощи вмонтированного вентилятора поток воздуха поступает в прибор, где он проходит через испаритель. Это радиатор, который обладает температурой на порядок ниже, нежели в помещении. Подобная температурная разница способствует конденсации влаги.

Жидкость, которая в процессе образовалась, стекает вниз, где накапливается в специальном контейнере. Воздух, которые обрабатывается в испарители и охлаждается в дальнейшем начинает, нагревается, проходит к выходному отсеку от, куда поступает в комнату в сухом и теплом состоянии

Очень важно при использовании осушителя обеспечить эффективную вентиляцию комнаты

Кроме, изменения влажности воздуха осушитель применяется с целью:

  • Предотвращения запотевания окон;
  • Образования комфортных микроклиматических условий для проживания;
  • Во время проведения ремонта.

Использования прибора во время проведения ремонтных работ способствует ускорению высыхания отделочных материалов, при этом не нарушая технологии так, как температура в помещении находится на одном уровне.

ТОП-3

Приобрести хороший и надежный влагомаслоотделитель можно как в специализированном магазине, так и на Интернет-ресурсах, например, на Aliexpress. В нижеприведенном ТОПе представлены лучшие модели, собранные по отзывам покупателей и обзорам экспертов.

Wester 816-002

Это устройство для очистки воздуха от примесей, масла и воды, а также для регулировки давления и поддержания выбранного уровня. С ним в комплекте поставляются: влагомаслоотделитель, редуктор с манометром и лубрикатор. Внутренний диаметр входного и выходного отверстий – 1/4, рабочее давление – 10 атмосфер. Прибор предназначен для краскопультов или иного пневматического инструмента.

Wester 816-002 на Яндекс Маркете

Блок подготовки воздуха 1/2 4500 л/мин

В комплект данного блока подготовки сжатого воздуха входит влагомаслоотделитель, регулятор давления и лубрикатор. Устройство позволяет очистить, осушить, смазать маслом воздух и отрегулировать его давление перед тем, как подать в пневматический инструмент после компрессора. Его характеристики:

  • алюминиевый корпус, вес – 980 г;
  • внутренняя резьба отверстия для входа и выхода воздуха – ½;
  • пропускная способность – до 4500 литров жидкости в минуту;
  • рабочий температурный диапазон — от пяти до шестидесяти градусов;
  • слив жидкости — автоматический за счет установленного клапана;
  • интенсивность подачи масла – регулируется;
  • объем корпуса – 40 мл;
  • объем корпуса лубрикатора – 75 мл.

Блок подготовки воздуха 1/2 4500 л/мин на Яндекс Маркете

Licota PAP-C207B

Это трехуровневый фильтр-маслоотделитель тонкой очистки с внутренней резьбой 3/8. В устройстве установлены три разных фильтра, степень очистки которых составляет 5, 0,3 и 0,01 микрон, благодаря чему воздушный поток очищается от жидкостей на 99,9%. Его преимущества:

  • в центральном модуле установлена шкала-индикатор, окрашивающаяся в красный цвет, когда необходимо заменить фильтрующий элемент;
  • гранулы, входящие в состав третьего модуля, окрашиваются в розовый цвет, если требуется их замена;
  • конденсат сливается автоматически за счет специального клапана;
  • конструкция идет в комплекте с регулятором давления и манометром;
  • устройство способно пропустить до трех тысяч литров воды в минуту, его емкость – 80 см2;
  • максимально допустимое давление – 17,5 кг на один см2.

Licota PAP-C207B на Яндекс Маркете

Технические характеристики

Размер фракции влияет на качество очистки воздушной массы. Аппараты для промышленного применения используют для тонкой водной подготовки. Они отсекают мелкие частицы, размер которых составляет около 5 мкм. Чаще всего стандартные модели влагоотделителей оснащены фильтрами, фракция которых составляет около 15 мкм.

Во время выбора особое внимание нужно обращать на уровень поддерживаемого давления. В большинстве случаев фильтр для компрессора среднего звена функционирует в режиме 7 бар

Этот параметр не влияет на качество итоговой работы. Но пользователи должны учитывать план соответствия фильтра к компрессорам. Сопоставлять нужно уровень мощности и нагрузки, которые возникают во время циркуляции сжатого воздуха под давлением внутри системы.

Зависимость между точкой росы и точкой росы под давлением.

Всегда стоит учитывать, что водяные пары начинают конденсироваться не только при снижении температуры воздуха, но и при одновременном уменьшении объема воздуха. Этим самым снижается возможность воздуха поглощать влагу.

Пример: Компрессорная установка всасывает при температуре 20 °С воздух в объеме 10 м3/мин. с 60% относительной влажностью; следовательно, воздух содержит около 104 г. водяного пара. Если воздух сжимается в соотношении 1:10 до абсолютного давления 10 бар, получается 1 м3 сжатого воздуха. При температуре сжатия 85 °С воздух может содержать 353 г. влаги в 1 м3 в парах. Так как имеется 104 г., то воздух имеет относительную влажность около 30%, является довольно сухим и конденсат не выпадает. В концевом охладителе компрессора температура сжатого воздуха снижается с 85 до прим. 30 °С. После этого 1 м3 воздуха может принять лишь около 30 г влаги; следовательно, оставшиеся 74 г. перейдут в жидкостную фракцию и сконденсируются. При восьмичасовом рабочем дне образуется до 35 литров конденсата. При использовании рефрижераторного (охлаждающего) осушителя, путем охлаждения воздуха до 3 °С, отделяется дополнительно около 11 литров конденсата. За счет повторного нагрева сжатого воздуха на выходе из осушителя прим. до окружающей температуры его влажность становится около 20% из-за недостаточного насыщения влагой. В реальных условиях, например в летний период — июль, при температуре всасывания 30 °С с 80-85% относительной влажностью картина кардинально изменяется: до достижения температуры сжатия 75-77 °С (первоначальное время работы компрессора) влага будет конденсироваться уже в компрессорном узле, а за счет более высокой температуры на выходе из компрессора основная нагрузка по выделению влаги переходит на осушитель. Сравнение особенностей осушителей сжатого воздуха должно основываться на точке росы под давлением, поэтому любая установленная (атмосферная) точка росы должна быть преобразована.

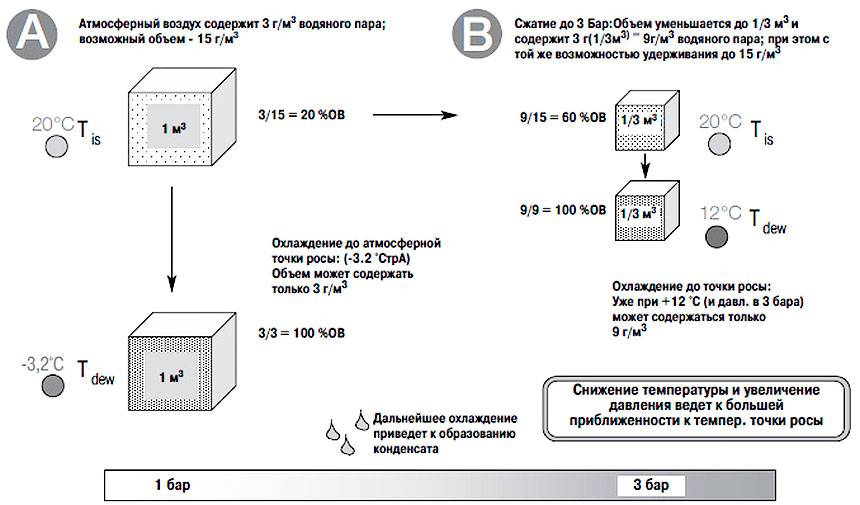

Рассмотрим куб с 1 м3 воздуха при температуре 20 °C и 20 % относительной влажности. Эти условия соответствуют содержанию в нем 3 граммов водяного пара, при том воздух может содержать максимум 15 г/м3 при 20 °C (насыщение влажностью в зависимости от температуры).

В случае А (атмосферная точка росы):

Давление остается постоянным (1 бар), куб охлаждается до температуры точки росы. 3 г водяного пара также может содержаться в 1 м3T, как и при первоначальной температуре, с охлаждением же снижается способность воздуха содержать влагу. При. -3.2 °C, только 3 г водяного пара может быть в воздухе. Куб воздуха достигает точки росы и начинает выделять конденсат. Эта точка росы носит название атмосферной (-3.2 °Cтр), поскольку процесс происходит при атмосферном давлении.

В случае В: (точка росы под давлением):

Давление поднимается до 3 бар, вызывая уменьшение объема куба до 1/3 от его изначального размера. Даже после сжатия воздушный куб сохраняет массу водяного пара в 3 г (влага не была добавлена или извлечена), при этом значение абсолютной влажности теперь: 3 г/(1/3м3) = 9 г/м3. Поскольку температура до сих пор 20 °C и насыщение (максимально возможное содержание влаги) зависит только от температуры, 15 г/м3 водяного пара могут находиться в воздушном кубе. Таким образом, относительная влажность 9/15 = 60%ОВ, т.е. изменение давления с 1 бара на 3 привело к повышению относительной влажности в 3 раза. Если охладить сжатый куб воздуха, то он достигнет точки росы уже при 12 °Ctd, при которых воздух достигает своего насыщения (9 г/м3 = макс. возможное содержание влаги).

Это явно указывает на то, что повышение давления поднимает температуру точки росы. Таким образом, при постоянной температуре процесса удаленность от критического значения (температурная дистанция до точки росы) становится меньше!

Купить влагоотделитель для компрессора

Оформить заказ на влагомаслоотделитель для компрессора возможно следующим способом:

  • Сделать заказ на фильтр влагоотделитель для компрессора через сайт. После менеджеры нашего магазина свяжутся с Вами, согласуют детали заказа, способ оплаты и получения;
  • Позвонить по бесплатному телефону 8-800-500-13-97 и оставить заказ на масловлагоотделитель для компрессора;
  • Написать на электронную почту или онлайн-консультанту в чат об интересующих позициях;
  • Посетить розничные магазины AIST в Санкт-Петербурге и Москве, и купить влагомаслоотделитель для очистки сжатого воздуха. В контактах размещена вся информация по расположению и режиме работы магазинов.

Также возможно оставить заявку на обратный звонок, который будет осуществлен в подходящее для клиента время.

Ведением заказов занимаются профессиональные сотрудники компании AIST, которые всегда готовы проконсультировать по характеристикам влагоотделителей воздуха для компрессоров, способам оплаты и получения заказа.

Какой метод лучше выбрать

Чтобы подобрать для себя оптимальный вариант освобождения от влаги или затопления, следует предварительно обратить свое внимание на следующие моменты:

  1. Какая присутствует внутри помещения влажность воздуха (при избытке лучше использовать оборудование).
  2. Присутствует ли на полу помещения вода (ее можно удалить только при помощи специального насоса).
  3. Финансовая часть вопроса (сколько денег владелец хранилища готов потратить для осушения помещения).
  4. Возможность удалить из подвального пространства всю хранящуюся здесь продукцию и консервацию.
  5. Как быстро требуется выполнить освобождение пространства от повышенного уровня влажности.

Учитывая все эти нюансы, можно подобрать для себя оптимальное решение, что позволит создать в хранилище оптимальные условия хранения.

Как уменьшить влажность?

Высушить сырой воздух в помещении можно несколькими способами. Простым вариантом является регулярное проветривание. Оно выдувает влажный тёплый воздух, наполняя квартиру прохладой и свежестью. Зимой многие избегают частого проветривания, опасаясь выстудить комнаты. Это неправильно. Раз в день надо открывать балконы и форточки хотя бы на 10 минут, особенно в тех помещениях, где на окнах скапливается конденсат.

  • Уменьшить влажность помогают вытяжные вентиляторы. Их рекомендуется устанавливать в ванной комнате, если там отсутствует нормальный воздухообмен. Вентилятор поддерживает циркуляцию влажных и сухих потоков воздуха, предотвращая скопление капель воды на стенах и образование грибка.
  • Снижение влажности на кухне обеспечивает качественная вытяжка. Она быстро улавливает испарения и своевременно удаляет их. В продаже представлены вытяжные системы трёх типов. В первом установлена система фильтрации, которая вбирает в себя воздух, очищает и возвращает на кухню. Во втором влажный воздух и дым попадает в специальную трубу и выводится в вентиляцию. В третьем совмещена технология первого и второго типа. Такие вытяжки считаются самыми эффективными для использования на кухне.
  • Хороший помощник в борьбе с сыростью — обогреватель на масляной основе. Его рекомендуется использовать при недостаточно качественном центральном отоплении. Чтобы быстрее осушить воздух, желательно приобретать радиаторы с встроенным вентилятором.

Устранить высокую влажность можно с помощью кондиционера. Это бытовое оборудование оснащено специальными фильтрами, которые, помимо поддержания оптимальной температуры воздуха, способствуют вентиляции помещения и удалению из него частичек пыли и грязи. Современные приборы имеют интеллектуальную систему управления, поэтому их легко запрограммировать на выполнение разных задач по улучшению микроклимата в доме.

Осушители воздуха

Когда сырой воздух в квартире — постоянная проблема, желательно приобрести оборудование для поддержки оптимального климата

Осушители бывают разных моделей, поэтому перед покупкой следует принять во внимание многие нюансы

Чтобы прибор обеспечивал хороший осушающий эффект, надо учитывать его рабочий объём. Этот показатель говорит о том, сколько литров воды может извлечь осушитель из воздуха в сутки. Для просторных помещений потребуется устройство с большим объёмом. Маленьким комнатам будет достаточно небольшого мобильного осушителя.

Приборы бывают двух видов:

  • стационарные;
  • переносные.

Стационарные осушители обычно имеют большой объём и мощность. Они крепятся на стену, поэтому после установки их нельзя переместить в другое место. Переносные устройства оснащены маленьким объёмом. Приборы можно переносить в разные комнаты и включать по мере необходимости.

Для больших помещений рекомендуется приобретать осушители испарительного типа. Они поглощают воздух, пропускают его через испаритель, который убирает влагу, а после возвращают в комнату. Устройства способны извлечь из воздуха до 10 л воды в сутки. Такая мощность отражается на их габаритах и приводит к большому потреблению электроэнергии.

Роторный прибор хорошо осушает воздух в квартире. Принцип его работы заключается в следующем. Через вращающийся ротор, наполненный адсорбентом, проходит воздух, избавляется таким образом от влаги, затем нагревается и выводится наружу.

Таблетки для осушения воздуха

Если влажность в помещении усиливается под влиянием сезонных изменений и не носит постоянный характер, для её устранения можно воспользоваться таблетками, которые вставляются в специальные устройства. Преимущества такого метода в том, что:

  • прибор и таблетки имеют низкую стоимость;
  • воздух осушается без помощи электричества;
  • процесс происходит бесшумно.

Таблетки состоят из кристаллов, в которые впитывается влага из воздуха. Одного прибора хватает для снижения влажности в помещении размером 20 м2. Если комната больше, потребуется приобрести два устройства.

Осушающие таблетки прекрасно справляются с грибком и плесенью, предотвращают коррозию металла от сырости, устраняют конденсат на окнах. Их нужно использовать по инструкции и регулярно менять в приборе, устанавливая новые.

Вред повышенной влажности в помещении

Известно, что концентрация влаги в воздухе оказывает существенное влияние на состояние здоровья человека. Избыток влаги вреден не только для людей и домашних животных, но и для строений, мебели, оборудования и других предметов.

Какой же вред несёт избыток влаги в помещении на практике?

  • Появление и распространение плесени и грибка.
  • Снижение иммунитета, рост частоты простудных заболеваний.
  • Ухудшение дыхания, развитие аллергических процессов.
  • Более тяжёлое воздействие высоких температур летом.
  • Разрушение деревянной мебели и изделий из кожи.
  • Отслаивание от стен обоев (под ними развивается плесень и грибок).
  • Порча напольных покрытий.
  • Разрушение отделочных материалов, штукатурки, гипсокартона.
  • Поломки бытовой и компьютерной техники.

Для активного распространения плесени и грибка нужно сочетание двух факторов: высокой влажности и высокой температуры. Такой микроклимат характерен для многих домов и квартир, причём такие условия могут поддерживаться круглый год. В это время достаточно много осадков и высока вероятность нагрева помещения, путём естественного воздействия солнца или с помощью нагревательных приборов.

Грибок и плесень образуются чаще всего на стенах. Благоприятными условиями для их резкого распространения является температура выше 20 градусов и влажность около 80%. В таких условиях образование новых очагов плесени и разрастание старых на стенах происходит стремительно. Эти процессы заметны невооружённым взглядом.

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Описание осушителя воздуха

Чтобы избавиться от лишней влажности воздуха, можно собрать осушитель из подручных материалов

Стандартный поглотитель влаги для дома представляет собой устройство или комплексную систему, разработанную с целью нормализации влажности в жилых, офисных или производственных помещениях. Оптимальные показатели этого параметра должны колебаться в пределах 40-60%, максимально допустимой считается отметка в 70%. Все значения выше или ниже этих отметок являются отклонениями от норм. Понижение обычно связано с нарушениями температурного режима при обогреве жилья и считается менее опасным, чем повышение.

Переизбыток влаги в воздухе опасен для здоровья человека, он влияет на работу респираторной системы и общее состояние, провоцирует развитие грибка и плесени на стенах и поверхностях помещения. Наличие грибковых спор в атмосфере провоцирует развитие аллергии, астмы и других болезней органов дыхания. Для решения этой проблемы были созданы осушители. Приборы такого типа забирают воздух из пространства и возвращают его назад, понижая влажность до оптимального показателя. Инновационные осушители умеют конденсировать водяные пары, абсорбировать воду и выводить воздух за пределы помещения.

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

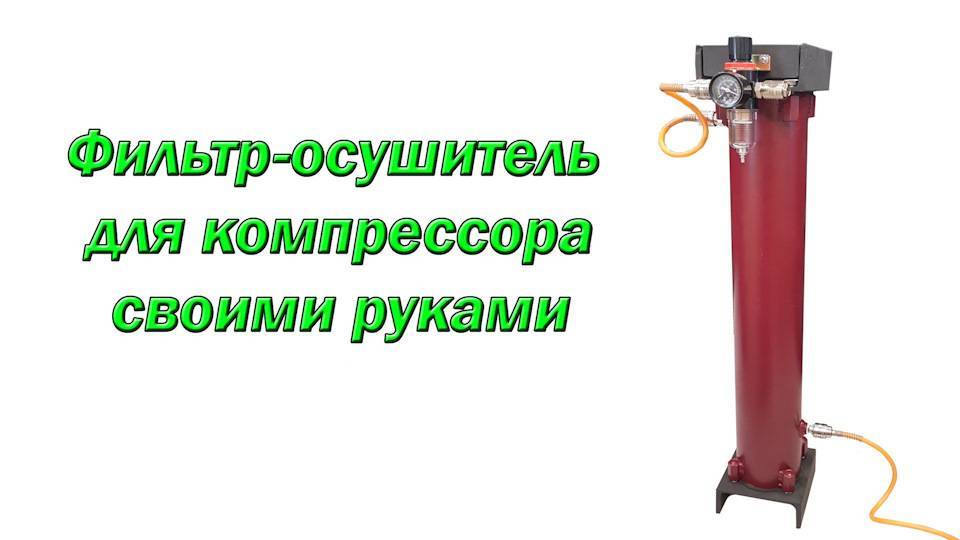

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

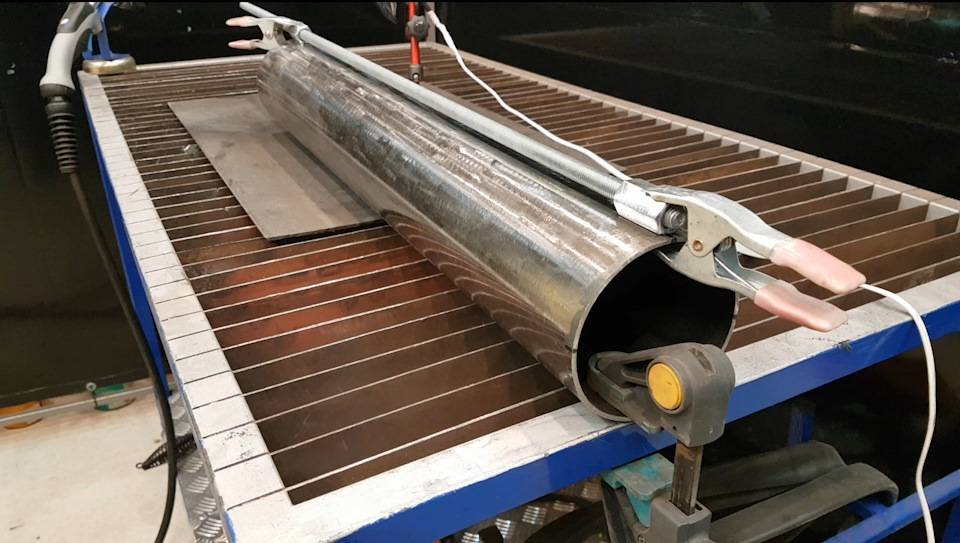

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

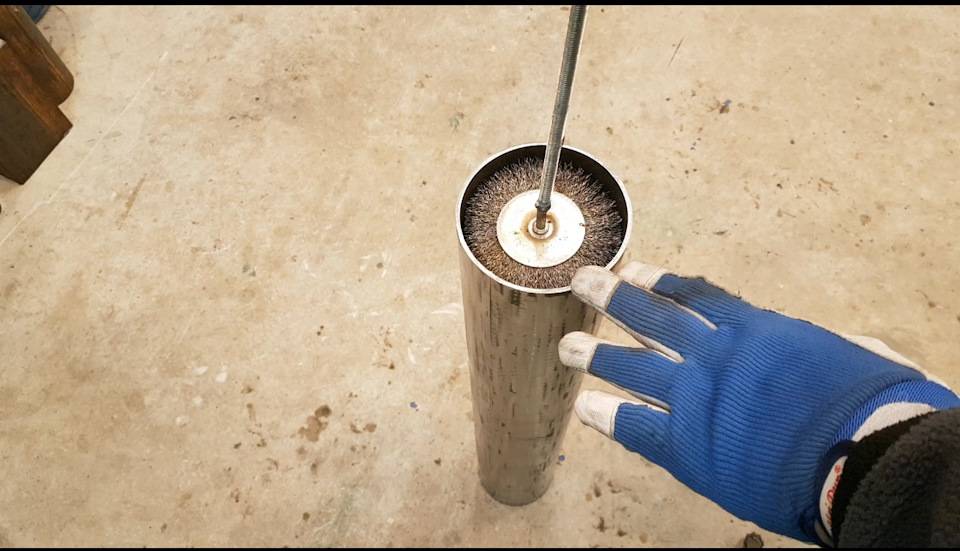

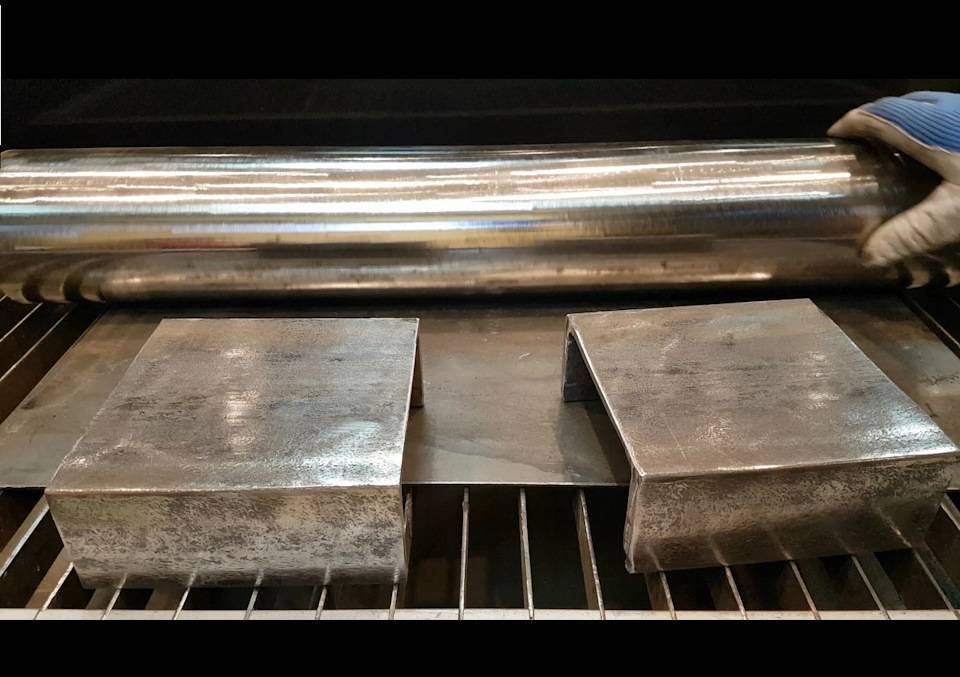

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

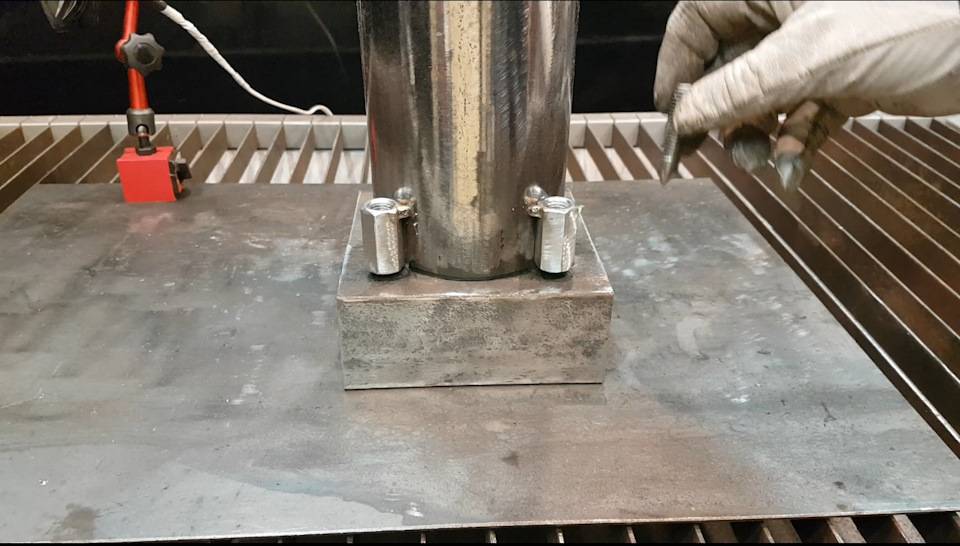

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

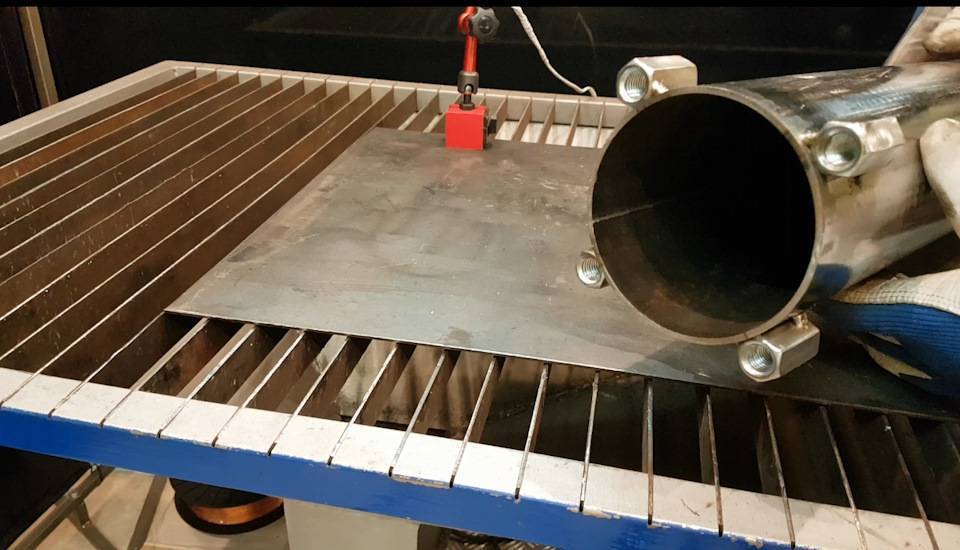

Ставлю на основание и размечаю места отверстий.

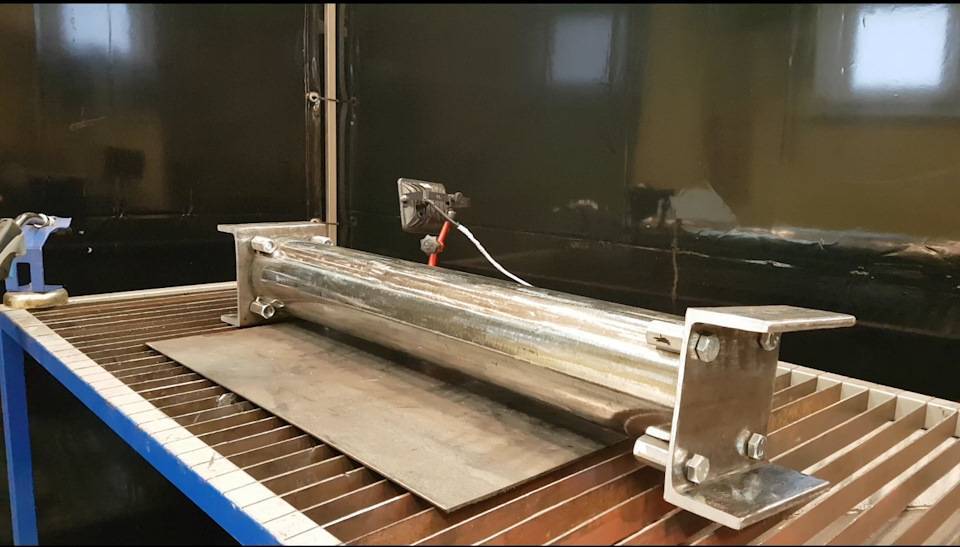

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

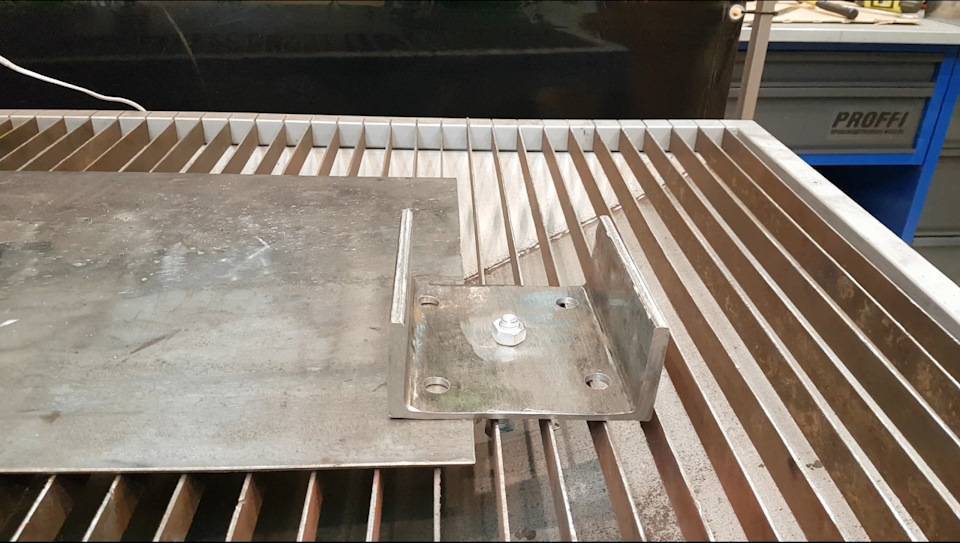

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

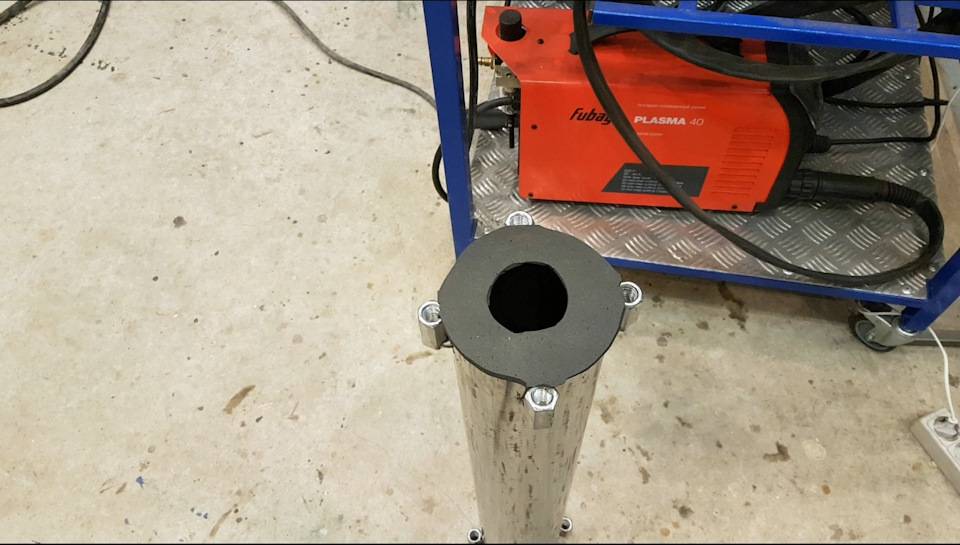

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

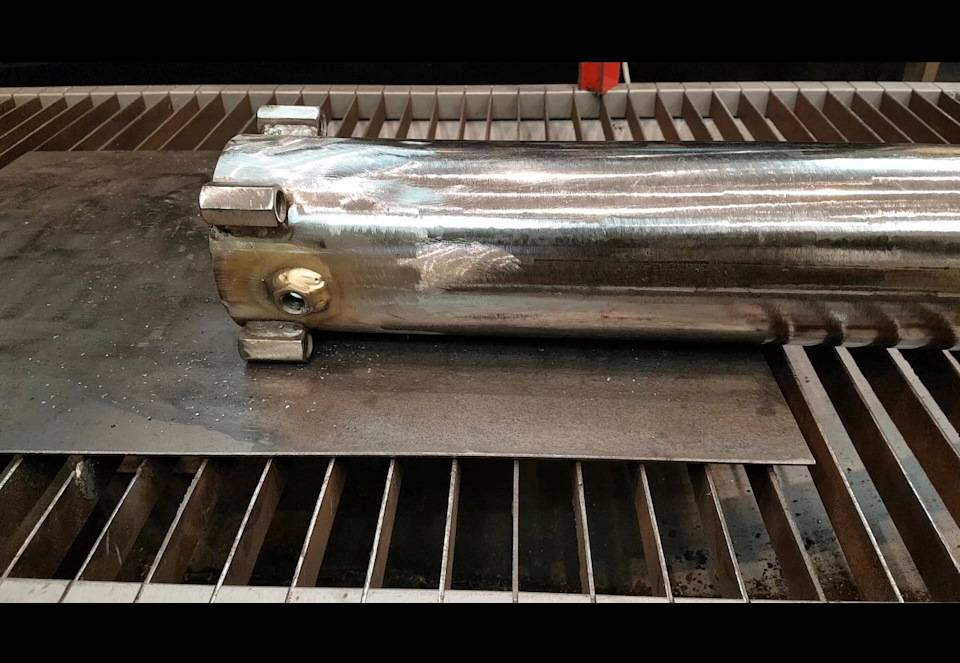

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

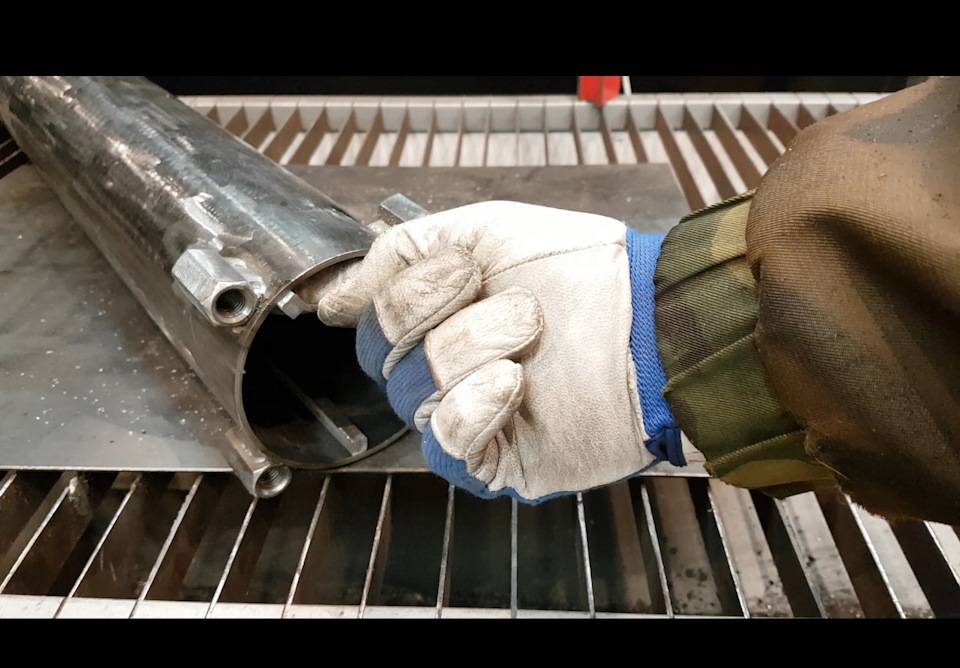

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

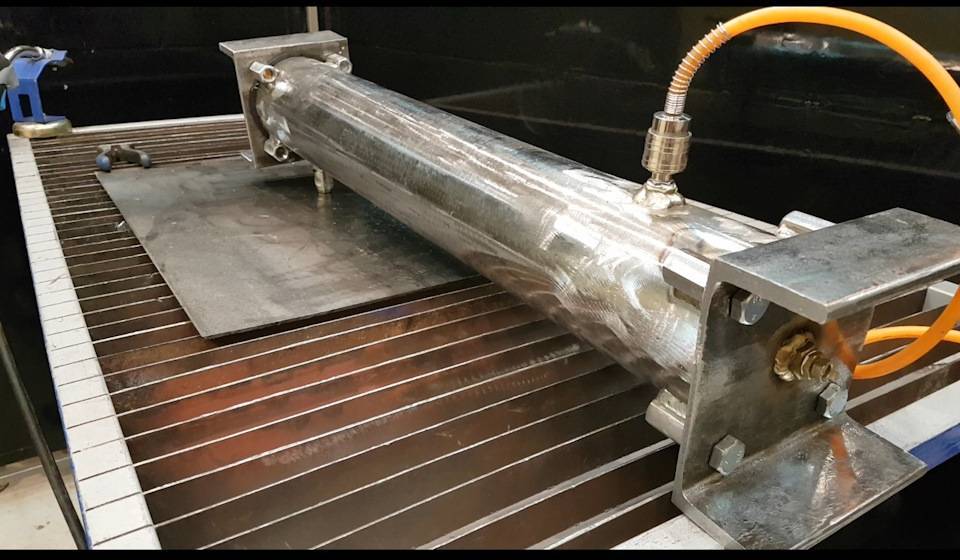

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

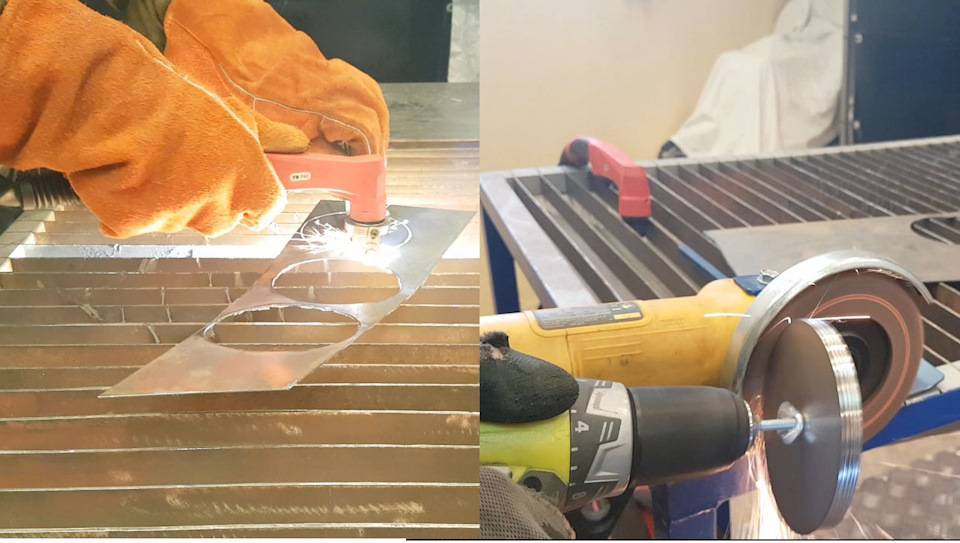

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

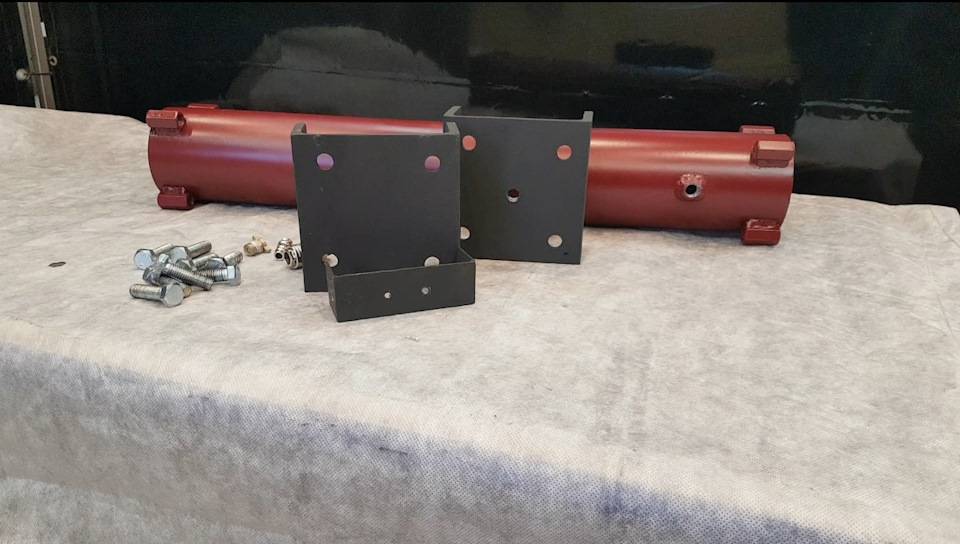

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

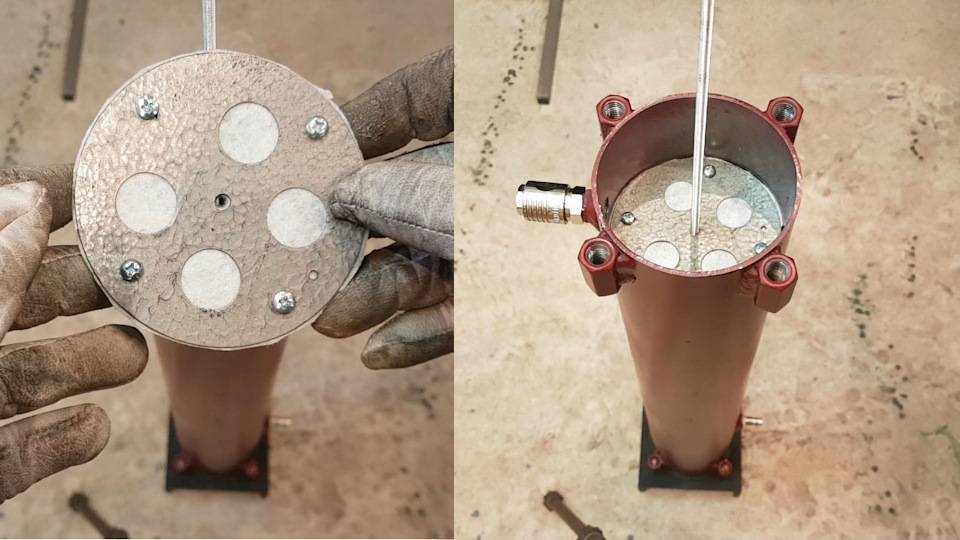

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

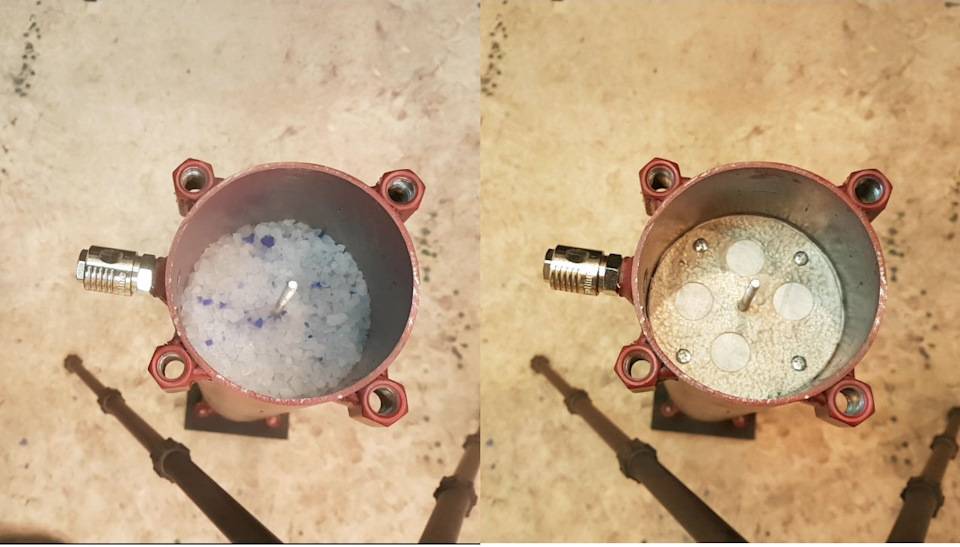

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

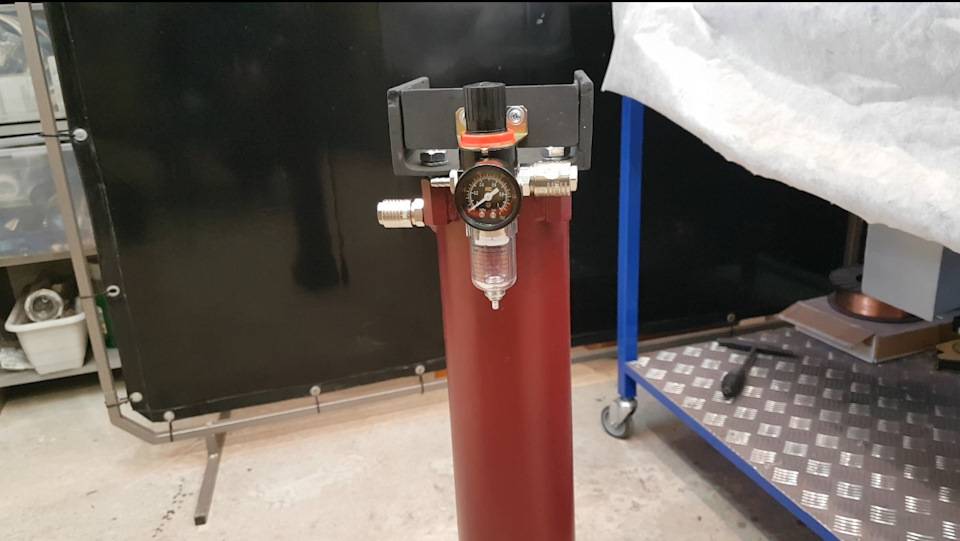

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

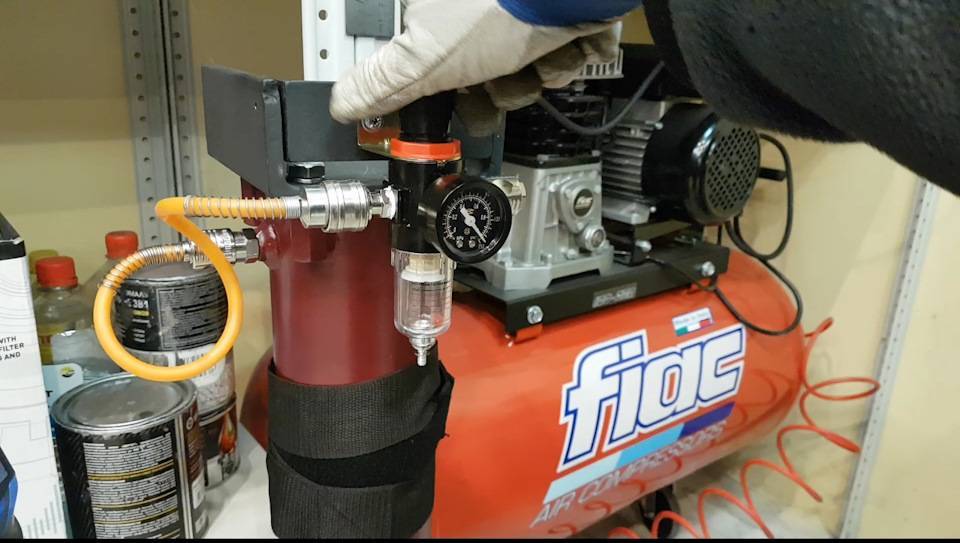

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —
