Способы и методы опрессовки систем отопления

Опрессовка воздухом и водой что это такое

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами).

Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Инструменты для проведения тестов

Для проведения проверки системы на устойчивость к высокому давлению используется специальное устройство, которое называют опрессовщиком. Он представляет собой насос, способный создавать давление внутри системы до 60 или 100 атмосфер в зависимости от типа механизма. Существует 2 вида насосов: ручной и автоматический. Они отличаются только тем, что второй вариант останавливает накачку сам, если давление достигло нужной отметки.

Насос состоит из бака, в который заливается вода и плунжерного насоса с ручкой, которая его двигает. На корпусе механизма есть краны для блокировки подачи напора и манометры, чтобы регулировать давление. Также на баке есть кран, который позволяет слить воду, которая осталась в емкости.

Принцип работы такого насоса похож на обычный поршневой аналог, которым накачиваются шины. Главное отличие заключается в цилиндрическом поршне из стали. Его плотно подгоняют внутри корпуса и делают минимальный зазор, что дает возможность нагнетать давление до 60 атмосфер.

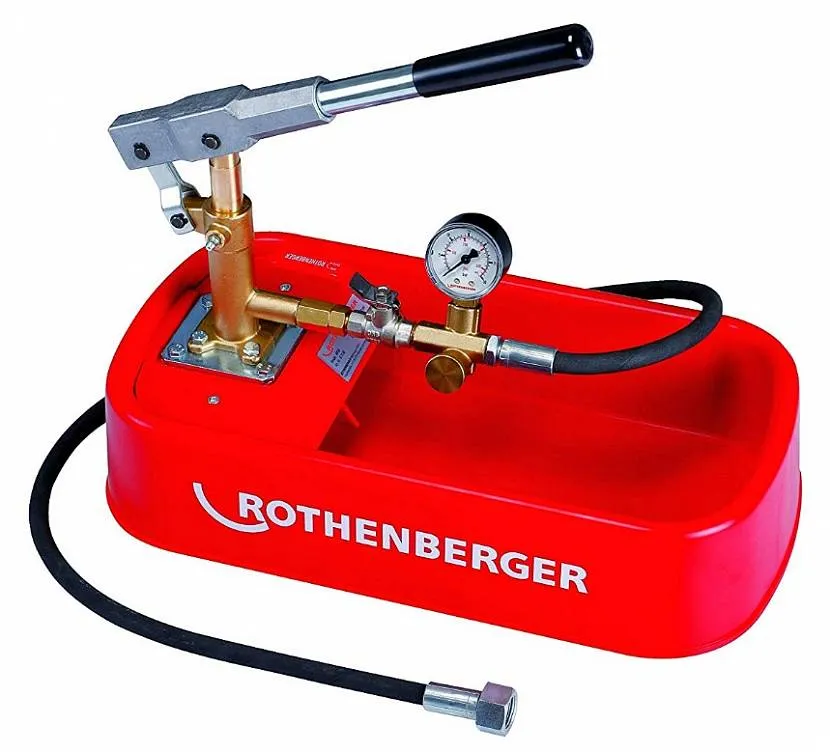

Ручной нагнетатель Источник amazon.com

Для ручных насосов самым большим недостатком является то, что такая опрессовка труб займет очень много времени из-за накачки системы водой. Этот процесс может длиться несколько часов, так как большие системы, в которых есть радиаторы потребуется заливать вручную.

Автоматические устройства работают по аналогичному принципу, но при достижении ограничения давления они отключаются сами. Также для их работы требуется электричество, поэтому ручные больше подходят для мест, где еще нет сети энергоснабжения. Автоматические насосы могут нагнетать давление до 100 бар, а промышленные устройства – до 1000 бар.

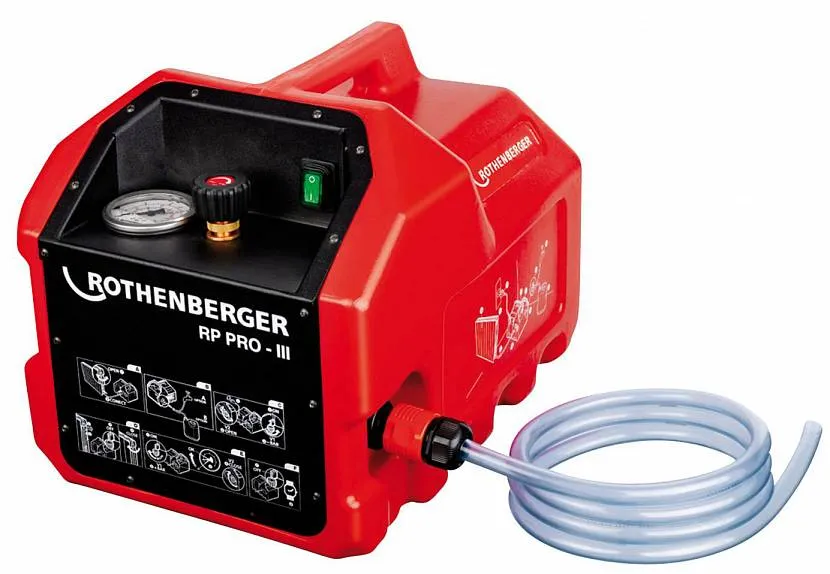

Электрический вариант компрессора Источник ngenix.net

Промывка труб

После ознакомления с тем, что это – опрессовка системы отопления следует рассмотреть одну из важных составляющих этого процесса, а именно промывку труб. Во время заливки воды в систему в составе жидкости могут быть примеси, которые во время нагрева способны оставлять на стенках отопительных систем накипь или соли. Это уменьшает рабочее сечение труб и может послужить образованием засора, также, как и ржавчина.

Эти 2 вредных примеси уменьшают скорость нагрева и остывания труб и увеличиваю давление внутри отопительных контуров. Это может привести к перегреву отдельных участков теплопровода и образованию свищей (трещины или дыры). Если накипь или ржавчина образовала на стенке слой в 1 мм, то это ухудшит работу системы на 15-20 %, что приведет к сильной потери тепловой эффективности.

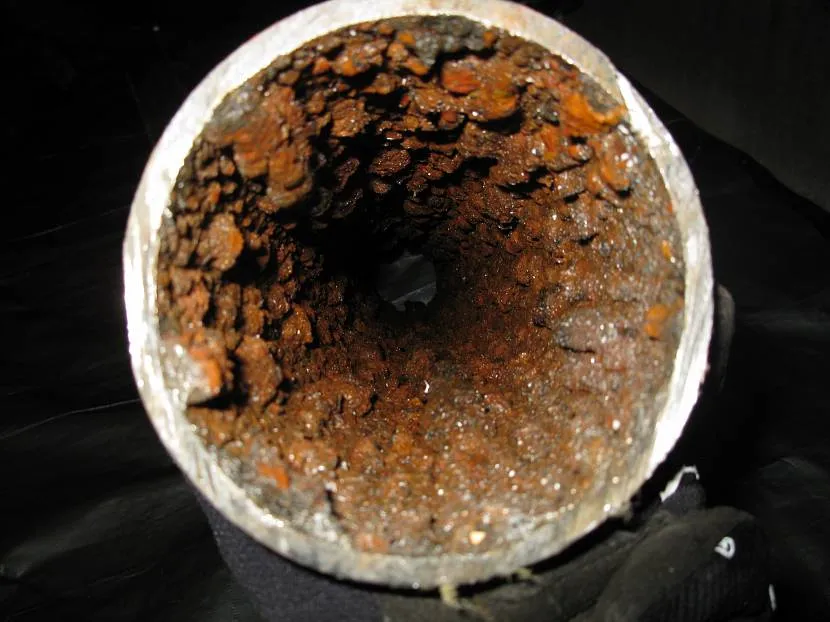

Пример грязной трубы Источник restreamsolutions.com

Основным показателем забитых труб является скорость, с которой они нагреваются, равномерность этого процесса, а также повышенный расход жидкости внутри контуров. Для прочистки от вредных отложений систему накачивают водой со специальными примесями, после чего подключают воздушный компрессор. Он нужен для того, чтобы из-за высокого давления создавались завихрения в потоке воды, которые создают дополнительные колебания в местах отложений.

Во время такой промывки накипь и ржавчину отрывает от стенок и прогоняет в сторону фильтров. При проведении этого мероприятия следует закрыть все воздушные клапаны, которые должны стравливать лишнее давление. Также рекомендуется установить на стыке крепления для компрессора обратный клапан для того, чтобы избежать обратного оттока воды.

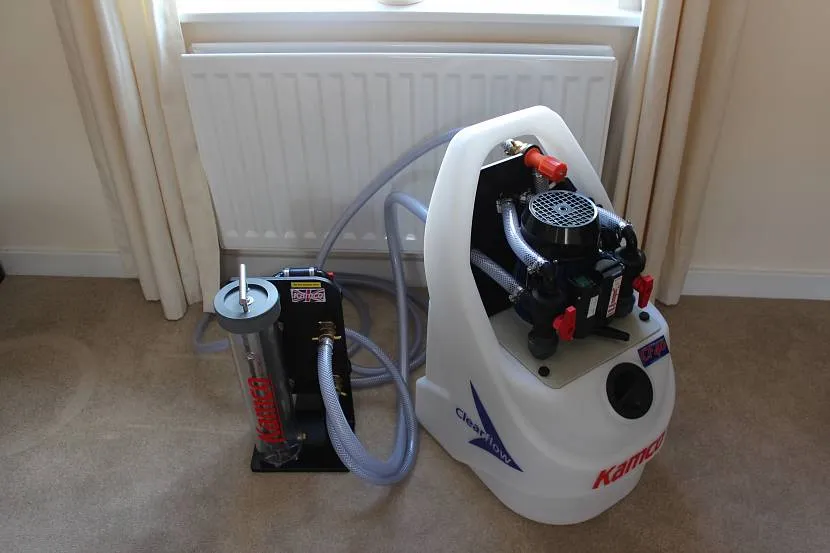

Устройство для промывки Источник www.lhps.co.uk

Газовый котел

Чтобы жить в доме в условиях комфорта, надо знать, как правильно запустить систему отопления, если воду нагревает газовый котел. Для разных моделей агрегатов последовательность запуска отличается, что связано с различиями в их конструкции.

Это особенно относится к конденсационным приборам, у которых при работе должен правильно формироваться конденсат, ведь без него нагрев вторичного теплообменника невозможен.

Чтобы корректно запустить отопление с газовым котлом, после заполнения системы жидкостью нужно произвести определенные действия:

  1. Следует открыть находящийся внизу агрегата вентиль, не допускающий поступление жидкости в контуры, так как после окончания отопительного сезона его обычно перекрывают. В результате показания манометра изменяются, а величина давления не может превышать 3-х атмосфер.
  2. Когда теплоноситель нагрелся, вновь открывают подпиточный кран. С целью удаления оставшихся воздушных пробок задействуют краны Маевского. При проведении данной процедуры давление немного понижается.
  3. В действительности выполнять запуск радиаторов приходится 2 раза – при заполнении горячей водой и при включении котла.
  4. Правильность работы агрегата контролируют при помощи значений, появляющихся на приборной панели.

Если точно придерживаться инструкции по запуску системы отопления, в ней будет поддерживаться стабильная температура без скачков давления в трубопроводах.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Акт о проведении опрессовки

Когда проверка на прочность отопительной системы проводится профессиональными организациями в жилых зданиях с централизованной схемой, обязательно составляется акт о выполненных работах. В этом документе описываются условия испытаний, и дается заключение о качестве тепловой сети и оборудования.

Однако акт о проведении опрессовки нужен лицу, ответственному за эксплуатацию централизованных отопительных систем.

Для частного хозяйства с децентрализованным отоплением, тем более сделанного своими руками, ответственным лицом по умолчанию является сам домовладелец. Естественно, выполняя работы, направленные на проверку целостности и надежности домашнего отопления, хозяин вряд ли станет писать акт о проведенных испытаниях самому себе.

Не будет лишним сохранить на будущее условия и параметры, при которых проводилась опрессовка:

Эти данные пригодятся для сопоставления с показателями следующей проверки. По цифрам можно в какой-то степени судить об общем состоянии отопительной системы. Информацию желательно записывать и хранить в специально сделанном для этих целей домашнем журнале. Или же выбрать более современный вариант – электронный журнал.

Несмотря на относительно малые значения рабочих параметров децентрализованной отопительной системы частного жилища, опрессовку рекомендуется проводить по всем законам испытаний подобных систем. Такой подход обеспечит защиту от неожиданных порывов, позволит своевременно определить места потенциальных дефектов.

Развернутая информация об опрессовке металлопластиковых трубопроводов изложена в этой статье.

Опрессовка отопления

Опрессовка системы отопления проводится перед ее запуском. Процесс позволяет выявить протечки и неполадки до подачи теплоносителя. Тщательная подготовка — способ избежать проблем при эксплуатации.

Прежде чем приступать в работе, стоит понять, что такое опрессовка системы отопления. При проведении мероприятий используют насос, манометр и мыльный раствор. Манометр измеряет давление в системе после запуска насоса. При этом показатели не должны сильно меняться за несколько часов наблюдения. Изменение давления показывает, что в трубах и радиаторах есть протечки.

Существует несколько рекомендаций, под каким давлением опрессовывают систему отопления. Проще всего ориентироваться на те, которые предполагаю давление опрессовки в 1,5 раза превышающее рабочее. Но при этом оно не должно составлять менее 0,6 МПа. Рабочее давление зависит от этажности здания. Для частных строений до трех этажей оно редко превышает 2 атмосферы.

Найти слабые места легко. Нужно лишь нанести мыльный раствор на все конструкции. В месте утечки обязательно появятся пузыри. Обнаруженные дефекты устраняют холодной сваркой, различными растворами. После этого повторяют проверку с помощью манометра и насоса.

Перед тем как опрессовать систему отопления стоит провести визуальный осмотр и отметить все подозрительные места. Это поможет сократить время на поиск протечек.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

  1. Поршневые.
  2. Пластинчато-роторные.
  3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Задачи опрессовки отопления в доме

Независимо от схемного решения при устройстве отопительных систем (централизованных или децентрализованных), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Галерея изображений
Фото из
Опрессовку системы отопления выполняют для того, чтобы убедиться в надежности соединений и работоспособности коммуникаций

В период проведения монтажных работ опрессовку автономной сети проводят дважды. Предварительно, чтобы выявить дефекты монтажа, окончательно, чтобы убедиться в нормальном функционировании

После выполнения промывки системы, особенно в случаях, требующих отсоединения приборов и замены арматуры, также производится опрессовка

Параметры давления в системе водяного отопления во время проведения испытаний должны превышать рабочие данные на 0,1 мПа. Значение давления в самой низкой точке тестируемого контура во всех случаях должно быть не менее 0,3 мПа

Перед производством опрессовки трубопровода необходимо отключить котел и расширительный бачок

Если опрессовка проводится гидравлическим методом из системы должен быть выпущен весь воздух

Отопительный контур считают успешно прошедшим опрессовку, если показания манометра за 5 минут наблюдения не упадут более чем на 0,02 мПа

По завершению опрессовки системы проверяют на реальный тепловой эффект, отопительные приборы регулируют согласно потребностям владельцев дома

Задачи проведения опрессовки отопления

Этапы опрессовки при сооружении сети

Опрессовка после выполнения промывки

Значения давления при испытаниях

Правила подготовки к опрессовке

Испытания коллекторной системы

Признаки удачно сделанной опрессовки

Работы после успешной опрессовки

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

  • перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
  • после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

  • заполнить контур теплоносителем (водой) с температурой 5-50 градусов;
  • подключить к системе водяной насос (электрический или ручной);
  • установить в схему отопления измерительные приборы (манометры) с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод). Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Опрессовка — что это?

Опрессовка готовой системы водяного отопления — это проверка герметичности и качества сборки. От результатов такой проверки полностью зависит — можно ли вводить систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.

По своей сути — это контроль без разрушения. В систему нагнетается воздух либо вода, посредством чего создается повышенное давление. Если при этом нет течи — можно без опаски запускать систему в работу.

Опрессовка проводится и при проверке уже действующей системы. Ведь часто утечка появляется в местах соединения деталей при помощи фитингов, пайки или сварочных работ. Могут пострадать и сами трубы, например, от механических воздействий, либо под действием коррозии. Высокая температура и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Чтобы обнаружить и устранить место изъяна требуется опрессовка.

Это комплекс мероприятий, посредством которого в частном доме могут проверяться не только отопительная система, но и горячее водоснабжение, и канализация, и трубы в скважине для воды.

Опрессовка системы теплого пола

В процедуру опрессовки входит:

  • испытание трубопровода и его промывка;
  • проверка и, если требуется, замена деталей;
  • восстановление поврежденной изоляции.

Воздействием высокого давления проверяются:

  • прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;
  • закрепления при соединении составляющих систему элементов;
  • выдержка кранов, манометров, а также задвижек и клапанов.

Методы контроля


За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

  1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
  2. В низшей и наивысшей точках системы (для домов в несколько этажей).
  3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос – котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.
