Как сделать опалубку для фундамента своими руками?

Несъемная опалубка для ленточного фундамента

Несъемная опалубка для ленточного фундамента фото

Отличительная особенность этой конструкции состоит в том, что элементы опалубки остаются на фундаменте навсегда. Их изготавливают из специальных материалов с теплоизоляционными свойствами. Они не только придают нужную форму всей конструкции, но и повышают звукоизоляционные и теплосохраняющие свойства всего сооружения. Это пористые или полые блоки соединяющиеся между собой замками. Для сооружения фундаментов их используют редко.

Надеемся что мы смогли подробно и простым языком рассказать о том как сделать опалубку для фундамента своими руками и желаем вам успехов в вашей стройке.

Как сделать опалубку для фундамента своими руками видео

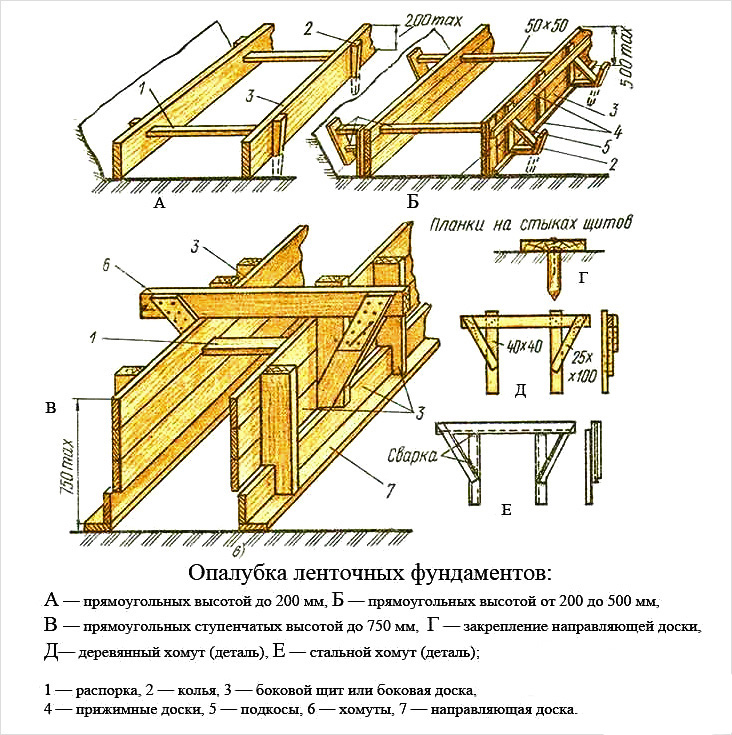

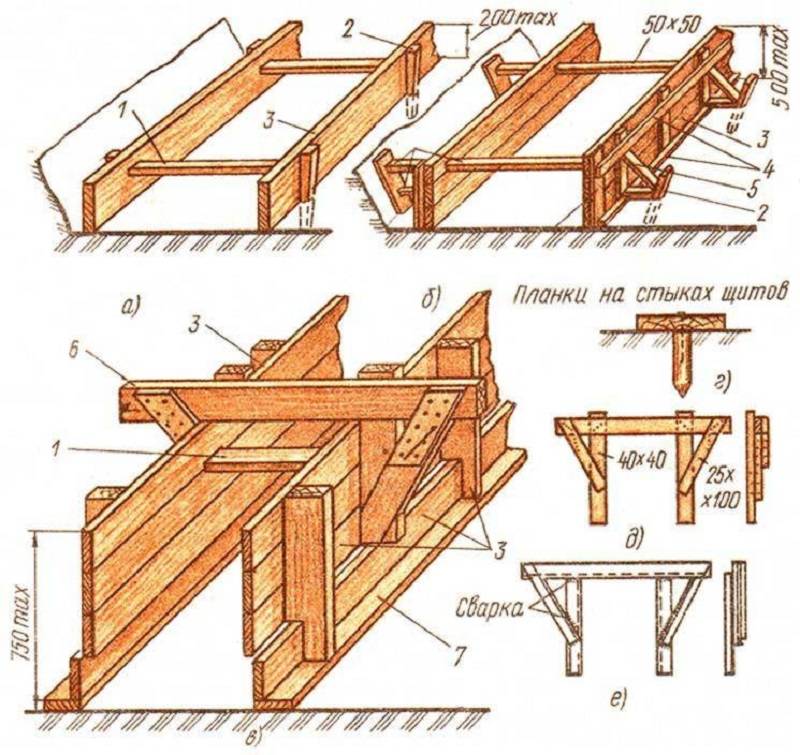

Опалубка для создания ленточного фундамента

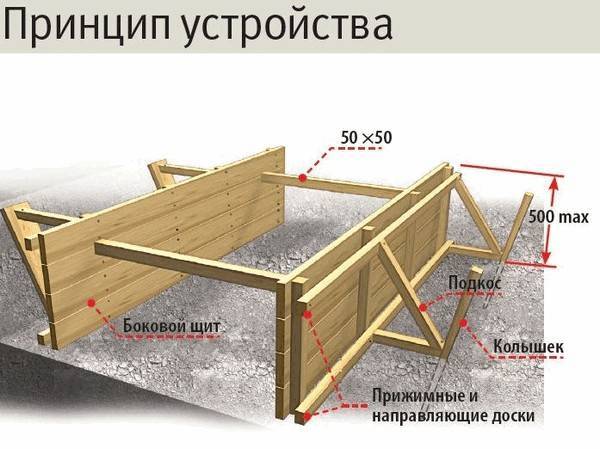

Конструкция деревянной опалубки для ленточного фундамента существенно не отличается от простой деревянной опалубки, но имеет некоторые дополнительные элементы: хомуты, направляющие и прижимные доски, распорки. С помощью такой опалубки можно возводить монолитную стену высотой до 2 м и более (если использовать квадратный щит вместо доски). Здесь крайне необходимо использовать доски и брус толщиной 50 мм, для достижения необходимой прочности.

Первая операция монтажа такой опалубки — установка направляющих досок. Далее происходит монтаж щитов, колышков и подкосов, распорок и хомутов.

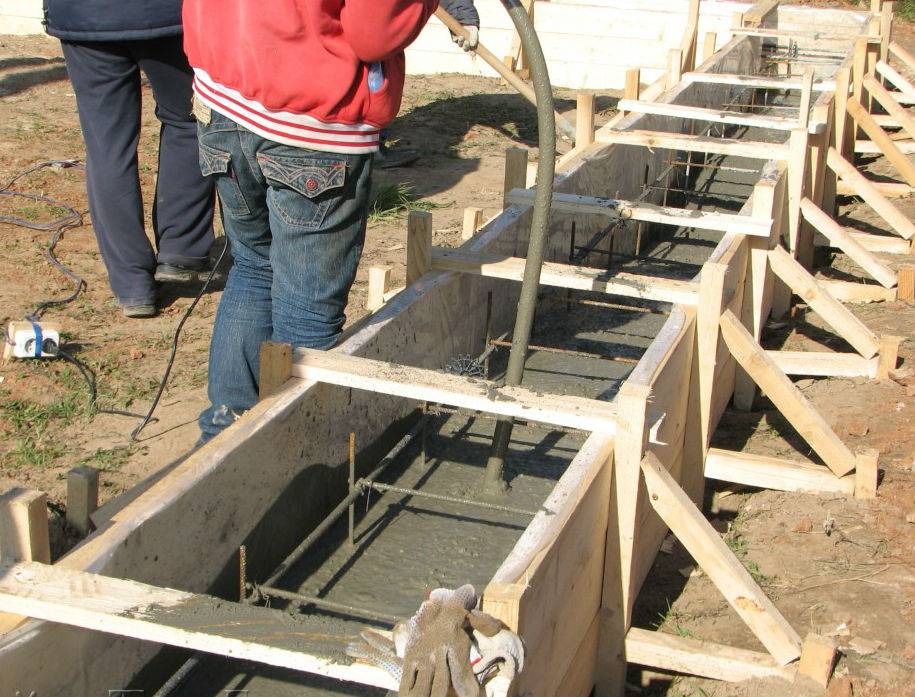

Бетонирование фундамента

После того как смонтирована и установлена опалубка, связана арматура, можно приступать и к процессу заливки. В тех случаях, когда планируется использовать большое количество бетона, то рациональнее заказать его приготовление и доставку заводу, операторы которого точно знают бетон какой марки нужен для ленточного фундамента – в этом случае гарантируется его качество и соответствие всем требованиям к данному виду строительных материалов.

Но такой вариант возможен лишь при соблюдении следующих условий:

• завод должен располагаться на расстоянии не более чем 50 км или 1 часа (но обязательно следует учитывать марку бетона, погодные условия и другие факторы);
• к участку должны быть проложены подъездные пути, чтобы не возникло проблем с проездом большегрузной техники;
• доступ техники по всему периметру, а кроме того, следует учитывать, что не допускается «сбрасывание» раствора с высоты более 1-1,2 м, в таких случаях используется специально подготовленный желоб или бетононасос.

Именно из-за невозможности соблюдения всех условий, в загородном строительстве часто бетонный раствор изготавливается непосредственно на строительной площадке.

Но учитывая его объемы и необходимость обеспечения непрерывности процесса, ручной вариант не подходит – потребуется купить или арендовать мобильную бетономешалку.

Обязательно заливка ленточного фундамента должна проводиться с уплотнением, для чего используются погружные вибрационные машины. А по окончании работ следует позаботиться о защите от неблагоприятных погодных факторов и накрыть опалубку пленкой.

Фундамент своими руками. Виды фундаментов для частных домов. – здесь больше полезной информации.

Если работы по заливке проводятся в теплое время года, то может потребоваться периодический полив на протяжении недели. В зависимости от температуры воздуха и влажности в среднем требуется от 1 до 3 поливов в день.

Спустя неделю, то есть после набора более 50% прочности бетоном, опалубку можно снимать, но приступать к дальнейшим работам по возведению стен дома допустимо только после набора от 70% прочности и более, а это не ранее, чем через 1,5-2 недели.

Вас заинтересует эта статья – Гидроизоляция фундамента своими руками.

Устройство гидроизоляции и обратная засыпка

Учитывая подземное расположение конструкции, ей требуется защита от воздействия негативных факторов и, прежде всего, от грунтовых и паводковых вод. Это обеспечивает правильно выполненная гидроизоляция ленточного фундамента, для которой применяются различные битумные мастики.

Приступать к нанесению гидроизоляционного состава следует не ранее, чем фундамент наберет более 70% прочности. При этом спустя несколько дней нужно провести ревизию и при обнаружении оголенных или осаливающихся участков, операцию повторяют.

В целях экономии и в тех случаях, когда опасность не столь очевидна, можно ограничиться засыпкой пазух траншеи глиной, которую следует плотно утрамбовать.

А когда гидроизоляция проводилась по всем правилам, засыпка пазух проводится с использованием грунта, но чаще песка, который тщательно утрамбовывается, в том числе и при помощи пролива его водой. Эту работу следует проводить в несколько этапов, чтобы добиться максимального уплотнения.

Технологические требования к пиломатериалу

Чтобы понять, какие доски нужны для опалубки фундамента, следует ознакомиться с основными требованиями, которые им предъявляются:

1. Жесткость и прочность: доски должна выдержать давление бетона, которое, кстати, увеличивается в случае применение виброинструмента. Инженеры-строители в этом случае при выполнении расчетов применяют коэффициент 1,2. Следовательно, нагрузка на опалубку увеличивается на 20%.
2. Устойчивость к растрескиванию: древесина мягких пород подвержена растрескиванию в момент приложения к ней нагрузки. По этой причине строители избегают березу и другие лиственные породы дерева.
3. Влажность: излишне высушенное дерево активно поглощает влагу, забирая ее у бетона. По этой причине слои монолита, прилегающие к пиломатериалу, не в состоянии набрать нужную прочность. В результате будут наблюдаться обламывание кромок фундамента, его расслоение. Влажность доски должна быть не ниже 25%. Перед бетонированием щиты обильно увлажняются, а в жаркую погоду данная процедура проводится периодически вплоть до снятия опалубки.
4. Щелочная или нейтральная реакция: Бетон не любит кислую среду – под ее влиянием он плохо схватывается. Именно поэтому никогда не изготавливают опалубку из дубовых досок – древесина того дерева характеризуется повышенной кислотностью.

Доски, предназначенные для сборки опалубочных щитов, должны иметь ровные грани, перпендикулярные пластям. Только в этом случае можно сбить качественный щит без щелей и перекосов.

Для ответственных фундаментов опалубку изготавливают из обрезной доски. Для малоответственных (например, для фундамента забора (устройство ленточного фундамента для забора) или септика) можно ограничиться и необрезной доской – она дешевле.

Но и в том и другом случае лицевая сторона изделия должна быть гладко оструганной (под лицевой подразумевается поверхность, которая будет впоследствии обращена к бетону).

Информация о столбчатых фундаментах находится тут. Информация о свайных фундаментах находится здесь.

Видео об ошибках при монтаже опалубки.

Технология изготовления и монтажа опалубки

Создание конструкции под заливку бетонного раствора – это трудоемкий процесс. Опалубку под ленточный фундамент своими руками изготавливают и устанавливают в следующем порядке:

• подготавливают рабочий инструмент и материалы;
• роют траншеи под фундаментную ленту;
• нарезают фанеру, либо доски по требуемому размеру;
• сбивают щиты;
• монтируют опалубку;
• проверяют прочность созданной конструкции.

Сборка щитовых конструкций своими руками

Опалубка под ленточный фундамент изготавливается из щитов. Их габариты разнятся: высота должна незначительно превышать аналогичный параметр основания, а длина одного часто составляет от 1, 2 м до 3. Последняя в сумме отдельных элементов должна соответствовать периметру основы.

Важным критерием является прочность щитовых конструкций. Они должны выдерживать нагрузку от массы залитого бетона без деформаций до полного его отвердения.

Следует учитывать, что работать со слишком длинными щитами неудобно. Если толщина досок небольшая, то они прогибаются.

Изготовление щитовых конструкций из досок происходит следующим образом:

• материал нарезают одинаковой длины;
• затем доски скрепляют: их прибивают к брускам гвоздями, забиваемыми со стороны, обращенной к фундаменту;
• обязательно бруски крепят в начале и конце щита, отступив от его края 20 см, а дополнительные устанавливают через каждый метр;
• 2 или 3 из них делают длиннее остальных на 20 см и заостряют концы, чтобы при монтаже можно было вбивать в почву.

По такой схеме изготавливают нужное количество щитов из досок.

Конструкции из листовых материалов

Вместо гвоздей можно использовать саморезы. Они способствуют более плотному соприкосновению элементов конструкции. При этом их не требуется загибать как гвозди на брусках.

При самостоятельной работе доски можно заменить фанерой, либо ОСП. Вырезанные по размеру из них части закрепляют на сделанной из бруса раме. В таких конструкциях углы – это наиболее слабое место. Поэтому их укрепляют металлическими уголками.

Монтаж опалубки

Установка опалубки для ленточного фундамента выполняется на выровненное дно траншеи. Трудность заключается в выравнивании щитов по вертикальному уровню. Сам процесс состоит из таких этапов:

• с помощью шнуров и колышков делают разметку;
• по отметке вбивают колья, которые одновременно будут служить направляющими и опорой создаваемой конструкции изнутри;
• приставляя вплотную к ним, забивают щиты в грунт;
• вбивать требуется до полного соприкосновения нижней доски с почвой, чтобы при этом не оставалось щелей, заливаемый раствор не вытекал;
• уровнем проверяют правильность установки по вертикали и горизонтали: при наличии отклонений от вертикали – подбивают молотком сбоку, либо сверху;
• следующие щиты монтируют по разметке на 1-м уровне с первым, так чтобы с каждой стороны основы они лежали в одной плоскости;
• аналогичным образом проделывают установку формы под заливку по всему фундаментному периметру.

Укрепление созданной конструкции

Дальнейшее устройство опалубки ленточного фундамента требует укрепления всей конструкции как снаружи, так и изнутри. Она должна выдержать массу залитого бетона.

Для укрепления снаружи через метр устанавливают подпорки. По углам их ставят в обе стороны. Когда по высоте монтируемая конструкция превышает 2 м, тогда раскосы размещают в 2 ряда.

Чтобы зафиксировать расстояние между противоположными щитами применяют:

• металлические шпильки толщиной от 8 до 12 мм и резьбой с обеих концов;
• шайбы и гайки соответствующего диаметра.

Шпильки должны быть длиннее ширины фундаментной ленты на 10 см. Их устанавливают в 2 яруса: сверху и снизу. При этом расстояние от каждого края составляет около 15 см.

Шпильки с резьбой изготавливают самостоятельно, либо приобретают готовые. В опалубке их размещают таким способом:

• просверливают отверстия с помощью длинного сверла в 2-х щитах;
• вставляют отрезок трубы из пластика, по длине равный ширине ленты согласно проекту;
• в отверстия через него устанавливают шпильку;
• на них надевают металлическую подложку (шайбы, пластины) и затягивают гайки до упора.

Рекомендации по изготовлению правильной опалубки для фундамента

• Когда щиты будут установлены по всей длине траншеи, изготавливают хомуты из дерева. Размер длины хомута должен составлять больше половины от высоты щита. Такие элементы придадут опалубке прочность. Что является немаловажным при заливке раствора для формирования фундамента, когда на стенки деревянного каркаса будет влиять значительное давление.
• В месте скрепления доски со щитом следует установить дополнительный опорный элемент – подоткос. Такие вспомогательные части укрепляют опалубку для фундамента и не позволяют раствору расползаться.
• Рекомендуется избегать щелей в опалубке. В противном случае бетонная смесь вытечет. Для устранения щелей применяют паклю, гидроизолирующие средства.
• Гидроизоляция фундамента. Для этого внутреннюю часть опалубки и траншею накрывают рубероидом. Полиэтиленовая пленка также может послужить для создания герметичности опалубки и создаст оптимальный режим температуры и влажности для твердения бетона. После этого приступают к армированию фундамента.

Материалы для изготовления

Заливка бетона

Лучшим вариантом заливки бетона является монолитная заливка, то есть за один раз. После завершения монтажа опалубки определяем необходимое количество бетона. Для непрерывной заливки фундамента на стройку готовый бетон привозят в машине-миксере. Использую технику, удается выполнить заливку бетона быстро и за один раз.

Но если не получается использовать миксер, то процесс заливки может затянуться. В таком случае можно выполнить заливку фундамента частями. Существует два варианта заливки частями:

• послойная заливка;
• заливка с вертикальным делением.

Для того чтобы основание было прочным и не растрескалось, необходимо соблюдать ряд правил:

1. Заливку фундамента необходимо выполнять с арматурой. Вязка арматуры должна выполняться вертикально и горизонтально, с использованием мягкой проволоки или пластиковых жгутов. Обязательно вязаная, ни в коем случае не сваренной.
2. Заливать бетон нужно последовательно, учитывая температуру окружающей среды. Чем теплее воздух, тем меньше должны быть промежутки между заливками.
3. Если предыдущий слой уже схватился, то его нужно оставить на несколько дней. Перед заливкой следующего слоя необходимо удалить верхний слой. Применяется механический или химический способ.

Послойная заливка

Судя из названия такой способ заливки, подразумевает заливку бетона слоями. Строители применяют два способа послойной заливки:

1. «Холодный» шов.
2. «Горячий» шов.

Первый вариант применяется, когда предыдущий слой бетона успел схватиться. Это может произойти от 12 часов до суток, в зависимости от температуры окружающей среды. Такой вариант часто возможен во время строительства частных домов при не достатке денежных средств или, по какой либо другой причине.

Заливка следующего слоя выполняется после затвердевания предыдущего. Перед заливкой необходимо удалить корку предыдущего слоя. В таком случае соединение слоев будет более надежным и прочным.

Если прошло менее 12 часов, и бетон не успел затвердеть, то используется заливка «горячим» швом. При использовании такого способа нужно обязательно накрывать бетон полиэтиленовой пленкой или рубероидом. Для того чтобы бетон не терял влагу. А перед заливкой снимать «молочко с поверхности».

Заливка с вертикальным делением

Заливка с вертикальным делением предполагает также заливку частями. Только при таком способе заливка выполняется полностью на всю высоту фундамента на определенном участке. Для того чтобы бетон не перетекал, устанавливаются вертикальные перегородки, и по мере заливки остальных участков их снимают.

Такой способ заливки ленточного фундамента, используется реже.

Как установить щитовую опалубку для фундамента

Необходимость повышения производительности труда в строительной индустрии вызывает к жизни новые эффективные технологии. Метод, основанный на применении щитовой опалубки, основан на создании временной формы из щитов разного размера для получения отливки из бетона сложной конфигурации. Опалубка монтируется в каркасе не из досок, а из щитов разного размера. Опалубка щитовая для фундамента и стен представляет собой разборную конструкцию. Её разбирают на составные части после полного застывания бетона.

ФОТО: 22vekstroy.ruУгловая секция каркаса щитовой опалубки

Инструменты и материалы

Инструменты для работы со щитовой опалубкой требуются, в основном, слесарные. Изготавливать заново ничего не надо. Берутся со склада детали в соответствии с технической документацией, и собирается нужная конструкция.

Расчёт и технология монтажа

Расчёту подлежит определение количества и номенклатура необходимых деталей. Технологию монтажа можно назвать отвёрточной, изготавливать и доделывать ничего не требуется. Нужно только собирать конструкцию стандартным образом.

Мелкощитовой вариант

В этом варианте каркас и рёбра жёсткости изготовлены из листовой стали толщиной 5 мм. Палуба щитов изготовлена из ламинированной фанеры толщиной 15 мм. Ширина элементов в диапазоне 0,2–1,5 метра, высота такая же, масса отдельных элементов от 12 до 50 кг.

Крупнощитовая модификация

Главное преимущество крупнощитовой модификации опалубки заключается в возможности собрать бесстыковую опалубочную систему и получить высокое качество крупного изделия произвольной формы. Даже комнату целиком можно отлить за один раз. Этот метод применяется при возведении стен, фундаментов разной формы, перекрытий (полов и потолков), колонн. Установка и разборка проводятся очень быстро, а экономия времени сильно сказывается на уменьшении затрат. Крупнощитовая опалубка обладает важным свойством многоразового применения. Её можно использовать десятки и даже сотни раз.

Последовательность монтажных работ такая:

• подготавливается строительная площадка;
• устанавливается арматурный корпус;
• монтируются щиты по одной стороне арматурного корпуса;
• монтируются щиты по другой стороне;
• с подмостей выполняется заливка бетона.

Элементы конструкции опалубки смазываются специальным составом, чтобы уменьшить прилипание к ним цементного раствора. В работе используются глубинные виброустановки. И обязательно привлечение подъёмных механизмов.

ФОТО: skr.shКрупнощитовая опалубка большой стены

Упоры (распорки) и раскосы

Упоры — это распорки, которые не дадут доскам провалиться внутрь. Раскосы — это устанавливаемые под углом бруски или отрезки досок, которые не дадут ей развалиться наружу. Эта комбинация  — упоры и раскосы — придает всей  конструкции достаточную жесткость, которая позволяет выдержать напор бетонной массы.

Упоры и раскосы будут удерживать щиты на месте

Раскосы делают из любой древесины. Обрезки тоже можно пустить в ход. Упоры тоже можно сделать из дерева. Но есть одно «но». Если глубина фундамента получается большой, придется делать их внутри. Оставлять древесину в бетоне нельзя: со временем она перегниет, в массиве образуются пустоты. Причем пустоты будут сквозные — через весь фундамент.

При большой глубине фундамента шпильки необходимы

В таких случаях используют металлические шпильки из прута, диаметром не менее 12 мм. Длина отрезка должна быть больше ширины фундамента (с учетом щитов) на несколько сантиметров. По краям каждой шпильки нарезают резьбу, подбирают большие шайбы и гайки. Вместо шайб или под них можно использовать куски металла с просверленными в них дырками. Они не дадут продавить древесину (или фанеру, ДСП, ОСП).

Понадобятся еще трубы. Они нарезаются на куски, которые равны ширине фундамента, и надеваются на шпильки. Потому внутренний диаметр трубы должен быть чуть больше диаметра прутка. Трубы чаще всего берут металлопластиковые или полипропиленовые. Они недороги, хорошо выдергиваются, потому как имеют гладкую наружную поверхность. Эти трубы выполняют сразу две задачи:

• не дают щитам провалиться, строго фиксируя требуемую ширину;
• после схватывания бетона позволяют вытащить шпильки — нужно только раскрутить гайки и выдернуть прутки.

При установке шпилек в щитах друг напротив друга сверлят отверстия. С одной стороны прутка, накрутив шайбу и гайку, ее вставляют в одно из отверстий. Надевают отрезок трубы и пропускают в другое отверстие, закрепив с наружной стороны шайбу (металлическую пластину) и гайку. Шаг расположения шпилек — 50-55 см и по горизонтали и по вертикали.

При распалубке (снятии) сначала вытаскивают шпильки, потом трубы. В полипропилене можно нарезать внутри резьбу, и при помощи нехитрого устройства —  болта соответствующего диаметра и гвоздодера — выдернуть их. Проблем практически не бывает: выходят они легко, временами можно руками вытащить. Образовавшиеся дырки заполняются раствором и затираются.

Если фундамент небольшой глубины, такой фокус ни к чему. Но если у вас получается его высота выше метра — придется скреплять.
