Как разобрать однорычажный смеситель и починить его своими руками

Картриджи

Как заменить картридж


Давайте подробнее рассмотрим, как заменить картридж в смесителе, чтобы вы смогли сделать это своими руками. Работы следует выполнять так же, как показано в видео:

Обратите внимание, что новый картридж должен быть таким же, как и старый. Покупать новый элемент лучше, если на руках будет старый

Чтобы новый картридж прослужил как можно дольше, выбирайте товар только от проверенных производителей.

Как отремонтировать картридж

Перед тем, как сделать покупку нового картриджа, убедитесь в том, что старый точно не подлежит ремонту. Как выполнить ремонт, смотрите в видео:

Устройство однорычажного смесителя

Краны с одной ручкой в эксплуатации очень просты. Управление напором и температурой воды легко осуществляется движением одной руки. Подняв джойстик вверх, можно усилить напор воды, а повернув его влево или вправо – сделать воду более горячей или холодной.

Такая простая регулировка объясняется конструкцией крана, которая состоит из следующих деталей:

  • крышка корпуса;
  • джойстик, ручка или рычаг смесителя;
  • корпус крана;
  • фиксирующая скоба;
  • излив с аэратором;
  • резиновые или силиконовые прокладки;
  • картридж сменного типа или шаровый механизм;
  • нижняя часть для подключения подводки.

Однорычажные смесители различаются конструкцией и внешним оформлением.

Из чего состоит однорычажный смеситель

Надо обозначить, что сегодня производители предлагают две разновидности устройств однорычажных смесителей для кухни, которые отличаются друг от друга внутренним рабочим органом. Он и является смесительным элементом, в котором происходит смешивание горячей и холодной воды. Итак, смесители бывают шаровыми и картриджными. Первый – это прибор, внутри которого установлен металлический шар. Внутри последнего сделаны три полости, которые соединяются между собой. Шар точно подогнан под внутреннюю полость корпуса смесителя, создавая полную герметичность. Второй – это цилиндрической формы картридж (обычно пластиковый), в котором также сделаны три полости для смешивания.

В обоих сантехнических приборах присутствуют уплотнительные манжеты, которые отвечают за герметизацию стыков. Чаще всего именно они и выходят из строя. Чтобы до них добраться, надо разобрать смеситель полностью. Необходимо обозначить, что и шар, и картридж – детали невечные. Нередко и они становятся причинами подтёков.

Конструкция однорычажного смесителя

Секреты ремонта: как разобрать смеситель в ванной двухвентильного типа?

Каким бы качественным не был смеситель в ванной, рано или поздно потребуется его ремонт или полная замена. Регулярная работа вентилей и жесткая вода выводят сантехнический прибор из строя. Но перед заменой нужно изучить устройство и понять, как заменить кран с душем самостоятельно.

Основной проблемой является протечка, причиной которой становится износ прокладок, а их заменить гораздо дешевле, чем поменять смеситель. Разборка смесителя дело не трудное, но все же придется потратить немного времени и подготовить определенные материалы и инструменты. Зато замена своими руками, значительно сэкономит бюджет.

Инструменты для разборки смесителя

Разборка крана рычажного типа в кухне или ванной не представляет особых трудностей. Единственная сложность, с которой можно в некоторых случаях столкнуться – появление накипи внизу рычага и его прикипание к стержню картриджа. В остальном для разборки будут необходимы:

  • набор шестигранных ключей;
  • комплект отверток;
  • нож;
  • круглогубцы или пассатижи с длинными губками;
  • гаечные и разводные ключи.

В случае, когда вы не знаете, какой картридж находится в устройстве, то, перед тем как приобрести деталь для замены, нужно разобрать смеситель и достать поврежденный механизм. Отправившись с ним в строительный магазин или на рынок, вы можете быть уверены в том, что купили картридж такой же конструкции.

Устройство и разновидности

Во время работы системы оба диска остаются неподвижными, а третий, подвижный диск, связан с рычагом переключения. При изменении положения ручки происходи смещение отверстия, и подается определенное количество горячей и холодной воды, которая смешивается в корпусе. Давайте подробнее рассмотрим, из чего состоит шаровой смеситель. Его название пошло именно от конструктивной особенности. В составе устройства есть полый шар, который сделан из нержавеющей стали и размещенный в корпусе крана. При поворачивании ручки шар начинает двигаться за счет особого штыря, и вода начинает поступать. Наличие особых резиновых прокладок помогает обеспечить герметичность системы.

Устройство смесителя

Чтобы проще было разобраться в вопросе разборки, следует понять принцип устройства смесителя. Он представляет собой кран с одной регулировочной ручкой, закрепленной одним винтом под накладкой. Такое строение в принципе не предполагает проблем в разборке, если предстоит ремонт или делать это нужно в профилактических целях.

Однорычажный смеситель представляет собой кран с одной ручкой для регулировки напора воды и ее температуры

Шаровый смеситель называется таковым из-за головки всей конструкции, которую можно регулировать. Сделала она из нержавеющей стали. Сам шар в середине полый, расположен он в корпусе крана. Вода подается по гибкой проводке и латунным трубам. На штыре есть ручка, благодаря чему шар подвижен. Картридж отверстия герметичен вследствие наличия специальных прокладок.

В комплектацию однорычажного смесителя могут входить картриджи

Для того, чтобы отверстия картриджа не забивались твердыми частицами, ставятся фильтры

Продумана и система, защищающая от возможных ожогов при подаче горячей воды. Картридж такого крана оборудован кольцом, который ограничивает угол поворота ручки.

Сам картридж включает в себя две металлокерамические пластины, которые плотно друг к другу лежат, они тщательнейшим образом отшлифованы. Ультразвуковая шлифовка позволяет пластинам не дать воде просочиться. Благодаря им вода не течет. Дополнительных уплотнителей устройство не требует.

Однорычажные смесители для кухни могут иметь разный внешний вид, но при этом, конструкция их идентична.

Ремонт двухвентильного крана – главные советы

Как починить смеситель такого типа? Нужно разобрать и заменить изношенные элементы – кран-буксу и/или прокладку.

Последовательность работ в данном случае будет такой:

  1. Полностью перекрывается вода, после чего маховик вентиля переводится в рабочее положение, чтобы на детали не действовало избыточное давление.
  2. Далее нужно разобрать конструкцию – для этого снимаются декоративные колпачки и выворачивается винт, фиксирующий маховик. Для этого потребуется отвертка. Далее старая кран-букса заменяется новой подходящего размера, и конструкция собирается обратно.

  1. Если износилась прокладка, то она просто вынимается, а на ее место устанавливается новая, смазанная сантехнической смазкой.

Нередко вентильные смесители нужно чинить из-за того, что в них протек сальник. Тогда его нужно разобрать по тому же алгоритму и заменить изношенную набивку.

А иногда для того, чтобы наладить вентильный кран, достаточно всего лишь потуже зафиксировать сальниковую втулку, как показано на видео:

Совет! Замена набивки нужна лишь тогда, когда втулка плотно затянута, а течь все равно присутствует. В качестве набивки используются (для старых смесителей):

  • Резиновая трубка соответствующих габаритов;
  • Нитки мешковины;
  • Бечевка с пропиткой из олифы.

Если вы видите, что на деталях стерлась резьба, то это говорит о том, что пришло время обновлять сантехнику.

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.


Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

  • Переключатель с фиксирующим винтом.
  • Стопорная (прижимная) гайка.
  • Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
  • Корпус смесителя, в котором имеется «посадочное» место под картридж.
  • Крепления, шпильки и прокладки для обеспечения герметичности.
  • Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
  • Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.


Из чего состоит однорычажный смеситель с картриджем Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.


Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как отремонтировать смеситель в ванной с одной ручкой

Изделие возможно починить самостоятельно, не приглашая сантехника.

Ремонт своими руками картриджной конструкции с одной ручкой

Требует различного подхода. Замена картриджа необходима в том случае, если вода плохо перекрывается либо постоянно течёт. Повреждение отлива или корпусной оболочки приведёт к необходимости снятия смесителя и установке нового крана.

Чаще всего при эксплуатации ломаются излив и блок регулировки. Регулирующий узел, выполненный из некачественных материалов и комплектующих, не может иметь долгий срок службы.

Грязная вода с песком также приводит к поломке штока и встроенных деталей. Отлив выходит из строя из-за забивания грязью и отложениями фильтрующих форсунок, в результате чего вода разрывает тонкостенную трубку и возникает течь.

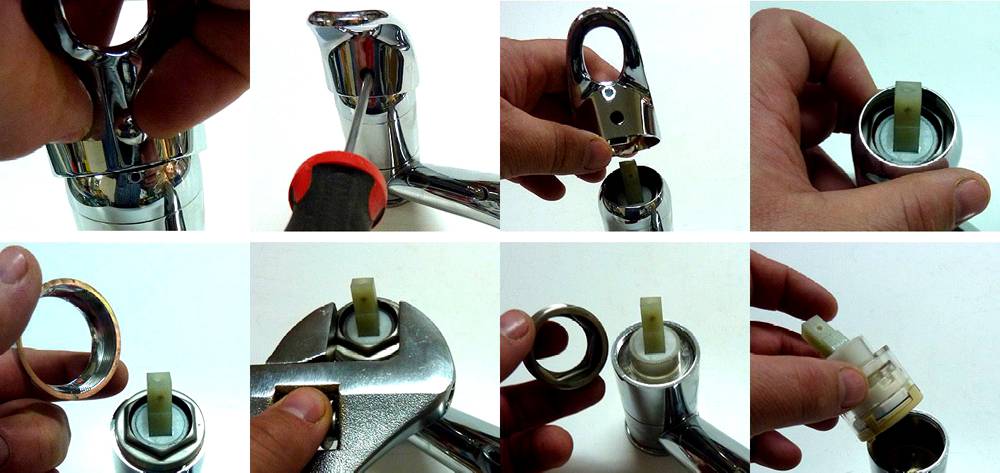

При осуществлении ремонтных работ иногда требуется разобрать кран, сделать это можно следующим образом:

  1. Плоской отвёрткой либо ножом снять заглушку, расположенную в боковой области ручки. Может понадобиться ключ шестигранник или крестообразная отвёртка для фиксирующего винта. Подходящим инструментом выкрутить крепёжный винт. Возможно, понадобится его обработка средством от ржавчины и известкового налёта.
  2. После того как демонтирована ручка, необходимо снять декоративную насадку. Если резьба заржавела, можно применить разводной ключ. При снятии колпака не нужно прилагать чрезмерные усилия, чтобы не деформировать накладку.
  3. Разводным ключом выкрутить против часовой стрелки зажимную гайку, которая располагается под колпаком. Извлечь картридж из установочного гнезда.

Внимание! Для предотвращения повреждений и царапин на смесителе с хромированной поверхностью необходимо губки разводного ключа обматывать мягкой тканью. Перед заменой картриджа нужно очистить от грязи и отложений все внутренние детали крана, используя специальные средства

Затем установить картридж, совмещая выступы на корпусе с углублениями в установочном гнезде

Перед заменой картриджа нужно очистить от грязи и отложений все внутренние детали крана, используя специальные средства. Затем установить картридж, совмещая выступы на корпусе с углублениями в установочном гнезде.

Ремонт шарового однорычажного варианта

Подразумевает замену прокладок. При серьёзных поломках корпусной оболочки или отлива, сопровождающихся протечками, придётся заменить смеситель.

Неисправности шаровых смесителей:

  1. Ослабление пружин.
  2. Дефекты металлического шара.
  3. Истирание клапанов.
  4. Износ купольной прокладки.

Разбирается такой кран следующим образом:

  1. Демонтируется декоративная накладка, находящаяся на ручке. Откручивается винт, снимается ручка.
  2. Разводным ключом откручивается верхний колпак.
  3. Вынимается пластиковая шайба с резиновым кольцом, а также шар. Отвёрткой достаются седельные прокладки.

Ремонт повреждённого шара неэффективен, лучше заменить его на новый. При истирании купольную шайбу нужно менять.

Справка! Перед установкой шар можно покрыть силиконовой смазкой. Это улучшит герметизацию и уменьшит истирание деталей.

Керамические смесители

Помимо вышеуказанных смесителей существуют еще и керамические смесители. Подача воды в нем осуществляется с помощью более сложного механизма. Его главные элементы – это плотно прилегающие друг к другу металлокерамические пластины. У такого крана отсутствуют прокладки, зато  имеются фильтры. Причем фильтры стоят отдельно на горячую и холодную воду.

Отличительная черта керамического смесителя – это его герметичность. Те самые пластинки, которые плотно прилегают друг к другу, самостоятельно полируются. У такой конструкции весьма продолжительный срок эксплуатации, однако, у нее имеется и недостаток. Все дело в том, что трубный мусор, который попадет вместе с потоком воды, нарушает герметичность. В целях предотвращения указанной проблемы в центр смесителя помещается специальный фильтр механической очистки.

В заключение хочется сказать, что работа по демонтажу смесителя довольно простая. Самое главное – это понимать, какой тип крана находится перед вами и из чего он состоит. Имя при себе арсенал необходимых инструментов вы без каких-либо сложностей сможете разобрать смеситель и починить его.  Для того, чтобы кран служил долго, необходимо время от времени проверять состояние деталей, прочищать их и, если возникла необходимость, сразу же менять детали на новые.

https://youtube.com/watch?v=TyRg4RWPzBQ

Устройство и разновидности

Во время работы системы оба диска остаются неподвижными, а третий, подвижный диск, связан с рычагом переключения. При изменении положения ручки происходи смещение  отверстия, и подается определенное количество горячей и холодной воды, которая смешивается в корпусе. Давайте подробнее рассмотрим, из чего состоит шаровой смеситель. Его название пошло именно от конструктивной особенности. В составе устройства есть полый шар, который сделан из нержавеющей стали и размещенный в корпусе крана. При поворачивании ручки шар начинает двигаться за счет особого штыря, и вода начинает поступать. Наличие особых резиновых прокладок помогает обеспечить герметичность системы.

Устройство смесителя однорычажного типа

Однорычажный смеситель не так давно появились на рынке, но уже успели обрести популярность. Данные краны нередко получают название «однорукий» или «однозахватный». Управлять конструкцией можно с помощью одной руки. Ознакомившись с устройством прибора, можно понять принцип работы смесителя.

Схема однорычажного смесителя:

  • Рукоятка – выполняет функции управления;
  • Регулятор струи;
  • Корпус;
  • Фиксирующее крепление;
  • Керамический или шаровой картридж;
  • Прокладки из силикона или резины;
  • Круговая гайка;
  • Трубки для подачи жидкости.

Основываясь на конструкции, однорычажные краны делятся на шаровой и картриджный. В конструкции шарового смесителя входит стальной шар с тремя отверстиями. Два из них принимают горячую и холодную жидкость, смешивая компоненты. Третье используется для подачи теплой воды. Двигается шарик за счет манипуляций с рукояткой. Двигаясь в нужном направлении можно контролировать напор и температуру воды.

Картриджные краны имеют похожий принцип работы. Но роль шара выполняет керамический картридж. Но отремонтировать такой механизм невозможно, остается полностью заменить конструкцию.

Как разобрать смеситель: необходимые инструменты

Разобрать водяной одноручный смеситель в ванной или кухне достаточно просто. Проблемы могут возникнуть только с образованием накипи на нижней части рукоятки. Так рычаг прикипает к штоку картриджа. В остальном проблем возникнуть не должно, главное запастись необходимыми инструментами.

Инструменты для работы:

  • Отвертки разных размеров;
  • Шестигранник;
  • Разводной и гаечный ключ;
  • Пассатижы;
  • Нож.

Если нет уверенности в том, какой картридж установлен, то перед покупкой потребуется разобрать кран и извлечь необходимый механизм. С деталью на руках будет проще объяснить продавцу, какой элемент нужен. Да и самому пользователю не потребуется покупать лишние элементы и несколько раз кататься на рынок или в строительный магазин.

Однорычажные смесители — причины поломки

Несмотря на то, что такие смесители бывают двух видов, причины поломки часто схожи, хотя есть некоторое различие:

  • шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
  • дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный смеситель для кухни прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
  • засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
  • неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
  • небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Частая причина неполадок заключается в самой воде, а точнее — ее жесткости. Даже обычный фильтр для очистки позволит, чтобы однорычажный смеситель ванной прослужил гораздо дольше и без поломок.

Основные виды смесителей

На современном этапе производства сантехники и фурнитуры каждый покупатель имеет возможность подобрать вариант именно для своей кухни. Выпускаемые для продажи краны отличаются между собой по форме, типу устройства, принципу работы. Выбор в каждой конкретной ситуации зависит от личных предпочтений хозяйки, формы кухни, расположения гарнитура, места установки мойки. Купить кран на кухню можно в любом магазине сантехники по весьма разумным ценам.

Смеситель должен иметь удобную компактную форму, а подача воды – подаваться на все зоны раковины. По принципу устройства все выпускаемые краны делят на четыре основных группы:

  1. Смеситель с двумя вентилями.
  2. Кран для воды на кухне с одним рычагом.
  3. Кран с двумя рычагами.
  4. Смеситель с цифровым дисплеем (бесконтактный способ подачи воды).

Полезные рекомендации

Чтобы смеситель прослужил долгие годы, стоит воспользоваться следующими рекомендациями:

  • для очистки корпуса смесителя нужно выбрать специальное чистящее средство;
  • не стоит применять жесткие щетки и составы, которые могут разъедать покрытие. Это составы на уксусной и щелочной основе;
  •  чтобы хромированное покрытие не темнело, используемое средство обязательно смывается водой;
  • В профилактических целях нужно чаще менять катриджи и прокладки; можно вставить фильтр для очищения жесткой воды.


От качества монтажа зависит работа всей системы

Эти простые советы помогут на долгое время сохранить работоспособность устройства, что избавит от необходимости делать ремонт.

Советы по эксплуатации и предотвращению поломок смесителей с одной ручкой

Для предотвращения поломок необходимо обратить внимание на некоторые моменты в процессе эксплуатации:

  • Качественный состав воды.

    Действенным способом профилактики поломок является установка очищающих фильтров в систему водопровода. Они улавливают взвешенные частицы, которые могут нанести вред устройству.

  • Расходные материалы. В смесителе используются резиновые прокладки, срок службы которых короче, чем у силиконовых.
  • Брак, допущенный на заводе. При производстве изделия отливались из металла низкого качества. В результате появляются трещины в корпусе, которые отремонтировать невозможно.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

https://youtube.com/watch?v=Ig-oaoemUSQ

Источники

https://sovety-vannoy.ru/santexnika/smesiteli/ustrojstvo-i-remont-odnorychazhnogo-smesitelya.html
https://o-vannoy.ru/smesiteli/odnorychazhnyj-kak-razobrat/
https://vanna-expert.ru/santekhnika/kak-razobrat-odnorychazhnyj-smesitel.html

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

  1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
  2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
  3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Какие детали можно заменять при ремонте

В классический ремонтный набор входят:

  • кнопка указателя воды;
  • резиновое кольцо излива;
  • болт;
  • стопорное кольцо излива;
  • прокладка эксцентрика;
  • прокладка головки вентиля;
  • прокладка обратного клапана;
  • шайба головки вентиля;
  • запорная прокладка.

Излив и вентили практически никогда не подвергаются замене, ведь в случае их поломки, целесообразно приобрести новый смеситель. Зачастую меняются только картриджи и кран-буксы, ведь по сути, больше в устройстве крана, кроме уплотнителей, менять нечего.

Во время выбора нового картриджа, необходимо взять с собой старый диск, чтобы максимально точно подобрать новый элемент. Лучше всего выбирать конструкцию из силиконового материала, так как она более надежна в эксплуатации.

Как разобрать кран в ванной однорычажный: видео и пошаговая разборка

Перед тем как определиться, как разобрать смеситель шаровый, нужно подобрать подходящий инвентарь. Нужно приготовить  специальные ключи, отвертку плоского типа, нож, плоскогубцы и разводной ключ. Перед разборкой обязательно заблокируйте подачу воды.

Основные этапы разборки представлены в таблице.

ИзображениеЭтапы
Производится разборка рычага. Убирается декоративная накладка. А затем откручивается винт, который размещается под накладкой.
Открывается часть корпуса сверху, где находится резьбовое соединение. Зажимная гайка выкручивается ключом.
Перед шаром размещается прокладка из резины, которая часто изнашивается, поэтому кран приходит в негодность. Производится замена прокладок.
Проводится обратная сборка.

Ваши действия с разборкой оборудования зависят от внутреннего строения смесителя. Например, инструкция как разобрать смеситель в ванной или кухне двухвентильного типа будет отличаться от монтажа шарового или катриджного оборудования.


Двухвентильный механизм

С керамическим катриджем проводятся такие действия:

  • извлекается заглушка с отметиной сине – красного цвета;
  • откручивается винт или шестигранник, которые удерживают рычаг;
  • рычаг убирается с устройства. При этом можно наблюдать главный элемент с зажимной гайкой;
  • выкручивается гайка и вынимается катридж.


Схема разбора устройства с катриджем

Разборка шаровой конструкции производится по такой схеме:

снимается ручка и ослабляется винт;
с помощью отвертки нужно придавить кольцо, чтобы оно развернулось;
купол нужно снимать осторожно, чтобы не повредить кольцо с четырьмя зубцами;
снимается кольцо и проверяется его загрязненность и способность вращения;
убирается щитовидный элемент и прочищается уплотнитель;
затем извлекается шар;
устанавливается нужная деталь, и вся конструкция собирается в обратной последовательности.


Демонтаж требует аккуратности

Пошаговый алгоритм разбора смесителя


Прежде чем приступить к разбору дискового смесителя, необходимо разобраться с тем, из чего он состоит:

  • штанга для подводки воды;
  • рукоятки;
  • скоба-фиксатор;
  • регулятор напора;
  • корпус;
  • картридж.

Процесс разбора смесителя выглядит следующим образом:

  1. С использованием отвертки вытащить заглушки. Чтобы не возникало путаницы с определением температуры воды, каждая из них имеет свой цвет.
  2. При помощи маленькой крестовой отвертки, требуется отвинтить винт, чтобы отсоединить шток от джойстика.
  3. Теперь пора начать поэтапно снимать все детали. Сначала снимается ручка регулировки, которая крепится к крану. С верхней пластины джойстика нужно снять гайки. Сначала снимается керамическая, потом зажимная. Причем зажимная может иметь небольшие воронки, поэтому ее снятие необходимо проводить максимально аккуратно. Керамическая может быть выкручена вручную без особых сложностей.
  4. Последним этапом разбора является снятие смесительного диска.
  5. Если необходима замена картриджа, тогда на место изношенной конструкции устанавливается новая и сборка происходит в обратном порядке.

Разборка шарового смесителя по сути не сильно отличается от предыдущего. Единственное, что необходимо знать перед его разборкой, в случае серьезных повреждений, зачастую приходится полностью менять смеситель на новый. Например в случае ухудшения напора воды, можно попробовать разобраться в причине самостоятельно, зачастую проблема заключается в сетке, которая находится внутри крана на месте слива. Ее достаточно только прочистить и поставить на место.

В случае возникновения других проблем, например заменить резиновые уплотнители, разбор проводится следующим образом:

  1. Выкрутить винт и снять рычаг.
  2. Вынуть из резьбы размещенные внутри соединения. Отверткой открутить винт. В случае если на нем есть грязь, необходимо произвести его очистку.
  3. Вынимается шар, вместе с прокладками, чтобы заменить из на новые.
  4. После установки новых резиновых уплотнителей, шарик возвращается обратно. Уплотнители закрепляются гайкой из пластмассы.
  5. Обратно фиксируются рычаг и винт. Теперь осталось проверить работу крана.

Профилактика возникновения проблем и уход

Поломку всегда лучше предотвратить, чем устранить. Как это ни странно, а наибольшее количество проблем создает именно сама вода. Большинство узлов выходят из строя именно из-за нее. Срок эксплуатации прямо пропорционален качеству воды и чем чище и мягче она будет, тем сантехническое изделие прослужит дольше.

Самый простой метод продлить срок жизни смесителя – очистить воду. Для этих целей в систему водопровода устанавливаются фильтры, которые не пропускают мелкие частицы, что часто являются причиной ремонта, разрывая резиновые прокладки и оставляя царапины на смежных плоскостях деталей.

Накипь, которая образуется при нагревании воды, тоже является частой причиной поломки, но бороться с ней своими силами достаточно сложно. Можно установить специальный фильтр-умягчитель, но для него необходимо дополнительное место и финансовые средства. Современные производители создают смесители высокого качества с использованием качественных материалов, которые даже в условиях высокой интенсивности и плохом качестве воды, способны прослужить долгие годы. Именно поэтому лучше всего присмотреться к качественным производителям.

Ремонт однорычажного смесителя

 Основные неисправности однорычажного смесителя с шаровым картриджем (шаровый кран).

Прежде чем отремонтировать кран необходимо точно знать неисправность Основная неисправность в данном случае — это образование засора между металлическим шаром и резиновыми сёдлами. Ведь даже небольшая песчинка попавшая в это пространство имеет возможность привести к нарушению герметичности в картридже, а в процессе эксплуатации к деформации седла.

Так же возможны следующие неисправности: деформация шара и износ резиновых уплотнителей.

Очистка деталей картриджа однорычажного смесителя с шаровым картриджем:

Сначала подцепив отвёрткой или ножом снимите декоративную заглушку винта удерживающего рычаг смесителя. Открутите винт используя специальный шестигранный ключ (стандартно 2-3 мм). Снимите рычаг смесителя путём расшатывания с напором вверх.

С помощью отвёртки поверните резьбовое соединение используя выемки и контролируемое движение. Используя плоскогубцы снимите купол смесителя, а затем пластмассовое кольцо. Производим очистку уплотнителя кольца от налёта и посторонних частиц, используя мягкие чистящие средства.

Так же сняв нижние уплотнители шара с помощью тонкой отвёртки, производим их очистку. Сборку ведём в том же порядке. Так же обязательно промажьте все резиновые составляющие смесителя силиконовой смазкой.

Замена металлического шара:

Проводя чистку деталей картриджа вы можете обнаружить, что металлический шар деформирован (имеет сколы, неровности). Это говорит о том, что именно он есть причина не стабильного функционирования смесителя и соответственно подлежит замене. Сборка и разборка как при очистке картриджа.

Замена резиновых уплотнителей. Проводя чистку деталей картриджа вы можете обнаружить, что отдельные резиновые элементы смесителя деформированы и их чистка и смазка не решит вашей проблемы. Вывод один замена путём приобретения в ближайшем магазине и как всегда образцы лучше с собой. Сборка и разборка как при очистке картриджа.

 Основные неисправности однорычажного смесителя с дисковым картриджем.

Если у вашего однорычажного смесителя не треснул корпус, а вода сочится либо подкапывает в неположенных местах, значит проблема на 99% в картридже вашего смесителя. И так вывод — замена картриджа. Почему замена, а не ремонт?

Ситуация такова, что износ картриджа в подавляющем большинстве случаев говорит о необходимости его замены, так основная причина поломки картриджей — это либо износ дисков (в дисковом картридже) либо наличие трещин в корпусе картриджа. Так же возможны следующие неисправности: износ уплотнительного кольца.

Замена картриджа однорычажного смесителя с дисковым картриджем:

Сначала подцепив отвёрткой или ножом снимите декоративную заглушку винта удерживающего рычаг смесителя. Открутите винт используя специальный шестигранный ключ (стандартно 2-3 мм). Снимите рычаг смесителя путём расшатывания с напором вверх. (Всё так же как и у шарового смесителя).

Откручиваем защитный колпак (руками) либо газовым ключом с прослойкой из изолирующего материала. Далее с помощью разводного ключа откручиваем крепёжную гайку (ту что держит сам картридж). И затем вынимаем картридж.

Если рычаг смесителя двигается с усилием не применяйте смазку на основе уайт-спирита, используйте любое домашнее средство, содержащее кислоту, иначе вы имеете возможность получить залипание дисков картриджа.

Устройство

Самым главным фактором, который обеспечил всеобщее признание данной модели — простота конструкции. В нем отсутствуют все те элементы, у которых имеется большой риск поломки, к примеру, кран-букс. Основными частями крана является монолитный корпус и картридж. На эти две детали и приходится основная работа, связанная с подачей и распределением воды. В дополнение к основе имеется гусек, душевая лейка и переключатель воды, который может иметь различную конструкцию.

Основная деталь – картридж, он располагается непосредственно в корпусе смесителя. Крепление его к корпусу обеспечивается гайкой в единственном числе, которая прикрыта колпачком, выполняющим декоративную функцию. Такое устройство поражает своей простотой и отсутствием лишних элементов, у которых высок риск поломки. Еще одним бесспорным плюсом конструкции является то, что кран может без труда разобрать и починить любой владелец, не располагая для этого специальными знаниями.

Профилактические мероприятия

Чтобы предотвратить повреждения и увеличить интервал между заменами отдельных функциональных компонентов, необходимо удалить из воды потенциально опасные примеси. Обычный кварцевый песок отличается высокой прочностью. Он способен достаточно быстро повредить высококачественные керамические пластины. Для задержания таких загрязнений применяют разные фильтры:

  1. Грязевики стоят недорого. Однако такие изделия обладают ограниченными полезными функциями. Их нужно регулярно очищать.
  2. Проблему решают с помощью дисковых моделей. При подаче потока жидкости в обратном направлениинакопленные загрязнения удаляются в дренаж.
  3. При большом количестве механических примесей и для более тонкой фильтрации применяют объёмные картриджи, засыпки.

Хорошо оснащённые модели самостоятельно выполняют промывку по заданной программе. Прозрачные корпусы упрощают визуальный контроль. Встроенным ограничителем устанавливают оптимальный уровень давления для дополнительной защиты подключённых к магистрали потребителей. Предварительной подготовкой предотвращают образование накипи в трассах горячего водоснабжения. Для этого используют разные технологии (комплекты оборудования):

  • полифосфатные засыпки,
  • ионообменные установки и наполнители картриджей,
  • электромагнитную обработку.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
