Устройство отопления дома по одноконтурной системе

Трубы

Какие трубы можно использовать для подключения котла к отопительной системе?

Принудительная циркуляция

Типичные параметры контура с циркуляционным насосом таковы:

Параметр	Значение
Давление	1-2,5 кгс/см2
Температура подачи	70-75С
Температура обратки	50-55С

Автономное отопление работает в щадящем для труб режиме. На фото электрокотел поддерживает температуру подачи в +65 ºС.

В штатном режиме эти параметры не могут быть превышены ни в одной точке контура. А что произойдет при остановке насоса?

• Газовый, электрический, дизельный котлы: термостат выключит нагрев и удержит параметры контура в пределах допустимых и безопасных;
• Твердотопливный котел: термостат прикроет заслонку, но тление топлива какое-то время будет продолжаться. Температура воды на выходе из теплообменника котла заметно вырастет.

Твердотопливный котел — прибор с большой инерционностью. При закрытом поддувале он будет греть теплоноситель еще 15-30 минут.

Поэтому:

1. Для котлов первых трех типов можно смело использовать любые пластиковые и металлопластиковые трубы с заявленной производителем рабочей температурой от 80С и выше;
2. Как минимум первые 1-2 метра трубопровода от патрубков твердотопливного котла (а лучше — все розливы) нужно прокладывать металлическими трубами — стальными, нержавеющими или медными.

Участок между теплообменником твердотопливного котла и трехходовым клапаном смонтирован стальной трубой. Остальной розлив — полипропиленом.

Естественная циркуляция

В гравитационной системе теплоноситель движется куда медленнее, чем в контуре с принудительной циркуляцией. При растопке гидравлическое сопротивление всего контура будет препятствовать началу циркуляции, и температура воды на выходе из котла отопления может достигать 90 и более градусов.

Именно поэтому участок контура, соединяющий котел и расширительный бак (что это такое — я объясню чуть позже), прокладывается только металлическими трубами. Для всех видов пластика температура выше 90 ºС — нештатный режим.

Последствия эксплуатации труб в этом режиме предсказуемы:

• Многократное уменьшение ресурса (с 25-50 лет до нескольких недель, а то и часов);
• Размягчение пластиковых оболочек и появление течей (при температурах свыше 130 ºС).

Разрыв армированной полипропиленовой трубы вследствие перегрева.

Преимущества однотрубной СО

Более простой в монтаже и эксплуатации считается система с однотрубным контуром. Среди других преимуществ:

• возможность регулировки неравномерного прогрева отдельных помещений путём оснащения системы радиаторными терморегуляторами, вентилями и байпасами;

• ограждение каждого подключения к радиатору кранами шарового типа обеспечивает простой способ выполнения ремонта или замены батареи без отключения всей системы;

• сборка контура является простой задачей с минимальным расходом материала, усилий и средств;

• отсутствие параллельной трубы исключает создание сложных переходов, подводов и монтажа перемычек;

• одноконтурная магистраль выглядит более эстетично, имеет компактные размеры.

Принципы монтажа системы отопления

Схема устройства одноконтурной системы отопления двух этажей дома

Если правильно рассчитать параметры одноконтурной отопительной системы и смонтировать ее по разработанной схеме, ваше жилище в любую стужу будет теплым и безопасным.

Этапы монтажных работ должны быть следующими:

1. Обустроить котельную (для напольного котла) в помещении с принудительной вентиляцией и противопожарной защитой.
2. Установить котел, обеспечив свободный доступ для его обслуживания.
3. Подсоединить котел к дымоходу, выходящему на крышу.
4. Установить расширительный бачок (если им не укомплектован отопительный котел).
5. Произвести разводку труб к местам, где будут установлены радиаторы.
6. Закрепить радиаторы на кронштейны в комнатах под оконными проемами.
7. Установить на радиаторах фурнитуру для регулировки температуры.
8. Соединить все элементы, а затем произвести опрессовку и контроль системы.

В ходе эксплуатации иногда обнаруживается, что устаревшие модели одноконтурных газовых котлов отопления российского производства из-за недостаточной мощности не справляются со своей работой. Тогда целесообразно подключить к системе насос, который будет усиливать естественную циркуляцию горячей воды.

Какой же из одноконтурных отопительных аппаратов сумеет привнести больше тепла в ваше жилище, оставаясь при этом удобным, экономичным и безопасным? Видео консультация поможет вам определиться с выбором.

Описание схемы

Составные элементы

Одноконтурное отопление отличается от других схем прокладки трубопроводов количеством используемых магистралей. Здесь для подачи теплоносителя к радиаторам и возврата охладившейся жидкости к котлу используется одна труба.

Лишь условно она делится на два участка:

• подающая магистраль;
• обратная магистраль (обратка).

В однотрубной системе (на фото) и подача, и отвод теплоносителя производится по одной трубе

Кроме трубопроводов в состав рассматриваемой системы обогрева входят следующие составные элементы:

Название	Описание
Котел	Главное действующее лицо. Именно здесь тепловая энергия, получаемая от сжигания топлива, передается теплоносителю (воде или антифризу). Затем жидкость через трубы попадает в радиаторы, где происходит вторичный обмен – тепло воды через стенки батарей передается воздуху и предметам в комнате.
Радиаторы	Основное теплообменное оборудование. Они устанавливаются во всех помещениях, которые нужно отапливать. Без них было бы невозможно организовать эффективный теплообмен, так как площади труб зачастую не хватает, чтобы обогревать помещения.
Расширительный бак	Необходим для компенсации давления в замкнутой системе обогрева и хранения воды, которая увеличивается в объеме при нагревании. Бывают открытого и закрытого типа. Вторые предпочтительнее, так как препятствуют испарению теплоносителя и могут устанавливаться на любом участке системы (а не только в ее верхней точке).
Фурнитура	Сюда включаются все остальные небольшие по размеру, но от этого не менее важные детали: запорная арматура, термоклапаны, краны Маевского и так далее.

Кроме труб и котла для монтажа системы отопления необходимы и другие устройства

Преимущества и недостатки

Работает описываемый контур отопления следующим образом: разогретая жидкость становится менее плотной и более легкой, поэтому вытесняется тяжелой холодной водой в верхнюю точку системы обогрева.

Затем, остывая, теплоноситель опускается вниз, попутно протекая через все установленные радиаторы и отдавая накопленное тепло воздуху в комнатах. Поэтому батареи, расположенные ближе к котлу (или на верхних этажах), греют лучше. Это и есть один из самых серьезных недостатков одноконтурного отопления.

Однотрубная система не позволяет регулировать объем теплоносителя, поступающего в радиаторы отопления

Чтобы компенсировать разность температур, радиаторы, расположенные ближе к нагревателю, имеют меньшую площадь теплообменника, в то время как самые дальние конструируются из большего количества отдельных секций, что увеличивает их мощность.

Есть еще несколько способов увеличения эффективности одноконтурной системы отопления:

Чтобы обеспечить равномерный нагрев комнат, приходится устанавливать большие радиаторы отопления

С другой стороны, одноконтурное отопление все же довольно популярно.

Оно широко применяется в индивидуальном строительстве, так как имеет множество преимуществ:

• низкая цена монтажа – для установки необходимо покупать минимум труб и другой фурнитуры, снижаются также и затраты на оплату услуг монтажных бригад;
• более эстетичный вид – так как имеется только одна труба, ее легче спрятать, замаскировать или забетонировать в стену (пол);
• возможность выбора потока горячей воды – включение тех или иных контуров осуществляется с помощью ручной или автоматической запорной арматуры;
• возможность прокладки трубопроводов под межкомнатными дверями.

Система отопления большого дома требует наличия циркуляционного насоса

Помните, что эффективный переток жидкости естественным способом невозможно организовать в таких случаях:

• общая площадь дома превышает 200 квадратных метров;
• протяженность контура больше, чем 30 метров;
• к одному контуру отопления подключено больше 10 радиаторов обогрева.

В этом случае вам все же придется устанавливать циркуляционный насос или покупать котел, уже оборудованный им.

Однотрубная система — вертикальная и горизонтальная

В малоэтажном частном строительстве две данные системы применяются достаточно часто. Однако если для в один этаж загородных домов подойдёт разводка горизонтальная, то для двухэтажных только вертикальная. Тут нужно усвоить рабочий принцип системы и определиться, какую лучше подобрать.

Например, разводка горизонтальная труб попросит выполнения некоторых правил в процессе ее процесса установки. В особенности, конкретного уклона магистрали обратки. Тут следует точно выставить батареи отопления на одном уровне, чтобы не вышло перепадов высот верхних точек. Вот почему данная схема является не особенно простой. Разумеется, с ней можно справиться и собственными руками, однако даже специалисты говорят о трудности монтажа. А установка насоса циркуляционного решает все проблемы разом.

Например, не понадобится увеличивать добавочные части на батареях. Созданное в середине системы маленькое давление носителя тепла обеспечит его одинаковое распределение по всем устройствам для обогрева помещения. И это несомненный плюс. Не придется неукоснительно выполнять пропорции и параметры трубо-проводов и расположение радиаторов. Насос все это скомпенсирует. Но с ним есть и проблемы, из-за того что данный аппарат не прекращает работу от сети электротока. Маленькой сбой в подаче электричества — и все плюсы сразу становятся минусами. Вот почему даже во время установки насоса циркуляционного мастера пытаются держаться всех требований процесса установки системы.

Одноконтурная разводка дома в два этажа

Одноконтурная схема автономного отопления в два этажа сооружения выделяется тем, что в ее конструкции есть вертикальный стояк, распределяющий поток носителя тепла поэтажно.

Чтобы легче было настраивать этот поток, делают две вещи:

1. Стояк врезают в магистраль до первого отопительного прибора на нижнем этаже.
2. Тут же устанавливают вентиль запорного типа, благодаря которому возможно не только выключить цокольный этаж если будет необходимость, но и настраивать подачу носителя тепла. Например, уменьшив просвет, можно сделать больше подачу тепла на второй этаж.

Схема радиаторного теплоснабжения дома в два этажа

Это хорошая схема системы отопления, но у нее имеются и минусы:

• Самое первое, подобное отопление просит применения труб крупного диаметра.
• Второе, разводную магистраль необходимо делать в первую очередь с уклоном.
• Третье, вид трубо-проводов не выделяется красотой, а скрыть их порой нереально. Правда, все это возмещается тем, что система может очень хорошо работать с конвективной циркуляцией носителя тепла, другими словами без применения электрической энергии.

Однако если установить в нее циркулярный насос, то ее функционирование станет в несколько раз эффектнее. К слову, в данном случае отпадёт необходимость применения на обратке трубы крупного диаметра. Насос очень хорошо продавит тепловой носитель и в маленьких трубопроводах. Но не забывайте, что его работа может создавать некоторые сложности.

Двухконтурная система отопления

В отличие от одноконтурной системы, две трубы рассчитаны на подачу и на возврат теплоносителя. Такая разводка часто используется в новостройках и обеспечивает равномерный обогрев всех комнат.

Какая система отопления лучше

Принцип работы заключается в поступлении воды из котла к батареям по одной магистрали. Подающая труба имеет соединительный входящий патрубок, через который теплоноситель поступает в каждый радиатор. Окончание трубопровода находится возле последней батареи. Вторая ветка магистрали предназначена для того, чтобы уже охлажденная вода из выходящих патрубков, после прохождения по всей цепочке, возвращалась в котел. Циркуляция теплоносителя происходит постоянно пока включено отопление.

Двухконтурная разводка трубопровода возможна в верхнем и нижнем исполнении. В первом случае система обустраивается на чердаке или техническом этаже здания. Одновременно монтируется расширительный бачок, который нужно утеплить. Также устанавливают котел и помпу, подающую теплоноситель на верхний уровень.В случае с нижней разводкой горячий стояк располагается выше обратного. Отопительный котел монтируется в подвале или на первом этаже с заглублением ниже пола. Для стравливания воздуха из радиаторов необходимо подключить верхнюю воздушную магистраль к трубопроводу.

Плюсы двухтрубной схемы подключения в следующем:

• одновременная передача горячей воды в радиаторы позволяет регулировать температуру индивидуально в каждом помещении и выключать отопление в тех, комнатах, которыми в настоящее время не пользуются;
• в случае поломки можно снять с системы отдельные элементы и произвести их замену, не отключая отопление полностью. Это возможно благодаря шаровым кранам, с помощью которых перекрывается поток воды на входе и выходе из радиатора;
• уже готовую систему можно дополнять новыми батареями, как в горизонтальном, так и вертикальном исполнении;
• меньшая уязвимость и предрасположенность к заморозке.

Недостатки системы с двумя контурами состоят в более высокой цене на покупку оборудования и прокладку его в доме. Но все они уходит на второй план, когда приходят морозы, а в доме, за счет разветвления трубопровода, возможна максимальная аккумуляция тепла.

Полезные ссылки для начинающих

Мы понимаем, что рассмотреть все нюансы проектирования и устройства закрытых систем своими руками в рамках одной публикации невозможно. Новичку предстоит сделать множество шагов на пути к работающему отоплению, максимально уберечь вас от ошибок помогут другие наши статьи:

Собирая информацию о монтаже закрытой системы отопления, старайтесь черпать ее из достоверных источников. Не слушайте дядю Васю сантехника, чью работу вы никогда не видели. В качестве примера предлагаем ознакомиться с видеоматериалом, однозначно указывающим, где нужно ставить расширительный бак и почему:

Устройство и принцип работы

Любая водяная СО основана на теплообмене между теплоносителем (водой, рассолом, антифризом), который циркулирует по контуру, и воздухом обогреваемого помещения. В зависимости от архитектуры обогреваемого помещения, существует два варианта подачи воды к батареям: по лежакам (горизонтальному магистральному трубопроводу) и вертикальным стоякам.

Принцип действия горизонтальной однотрубной системы отопления следующий: теплоноситель циркулирует в магистральной трубе, образующей собой замкнутый контур, который начинается и заканчивается в теплогенераторе. Именно к одной магистральной линии и подключено все необходимое для работы СО оборудование.

Как устроена одноконтурная система – схема и принцип действия

Одноконтурная система отопления устроена проще некуда:

• Котел подогревает теплоноситель (обычно воду) и отдает ее в разводку.
• Трубопровод разводки подводит горячую воду к первой батарее отопления.
• Пройдя сквозь первую батарею, теплоноситель попадает во вторую и так далее.
• После последнего радиатора теплоноситель движется в котел, и весь цикл повторяется.

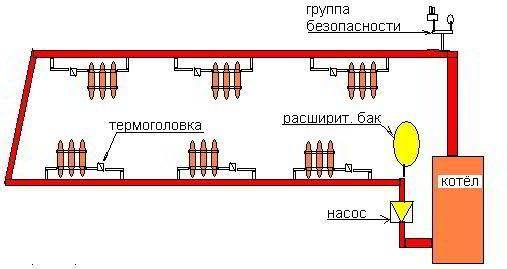

Схема однотрубной системы отопления

Устроенное таким образом отопление может работать на гравитационном или принудительном побуждении. В первом случае давление в системе обеспечивает разница плотности между холодной и горячей водой и сила гравитации. Разогретая жидкость поднимается вверх по вертикальному отводу от напорного патрубка котла и стекает по наклонному трубопроводу к первой батарее.

По гравитационному принципу устроена однотрубная система отопления с верхней разводкой. Причем нижней точкой в схеме является котел отопления, а батареи располагаются на разной высоте над уровнем пола, под уклоном к тепловому генератору. На такие ухищрения идут ради возможности поддерживать циркуляцию без электронасоса. Верхняя разводка работает без электричества и шума. Однако ее сборка требует некоторой практики.

Во втором случае напор в системе обеспечивает циркуляционный насос. Его врезают между последней батареей и котлом, фактически перед обратным патрубком теплогенерирующего прибора. Напорное оборудование нагнетает давление в теплопроводе, прокачивая жидкость по всему контуру, поэтому никаких ухищрений с наклонами разводки, вертикальными каналами и батареями на разной высоте не нужно.

Однотрубная система отопления с нижней разводкой устроена по принудительному принципу

По принудительному принципу устроена однотрубная система отопления с нижней разводкой. В этом случае трубу тянут на уровне пола по всему периметру дома. Собрать такую систему может любой человек. Кроме того, нижняя разводка не уродует интерьер – в этом случае вы не увидите ни вертикального канала, ни бросающегося в глаза спуска к первому радиатору.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

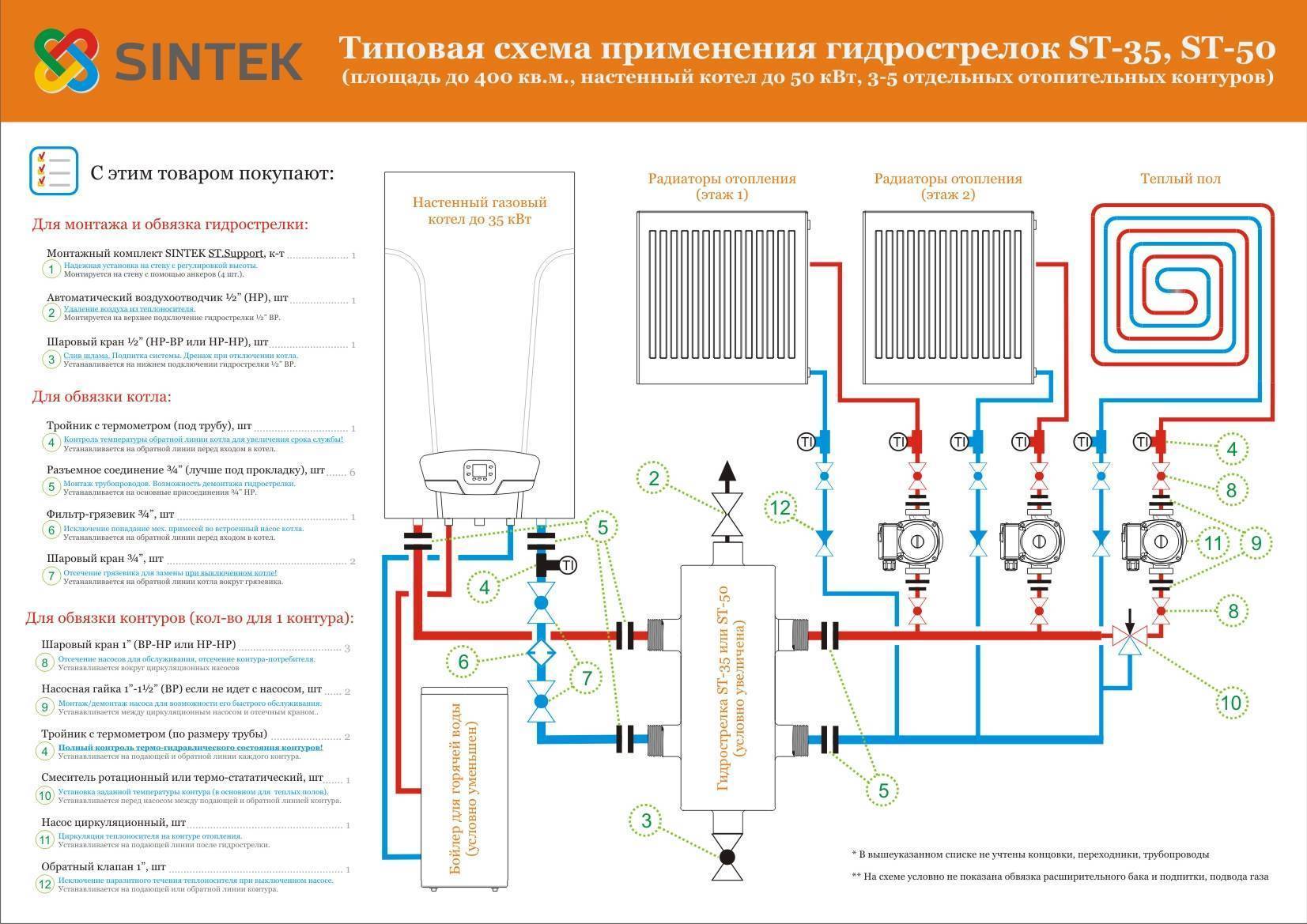

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

Мы уже упоминали про трёхходовой клапан.

Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

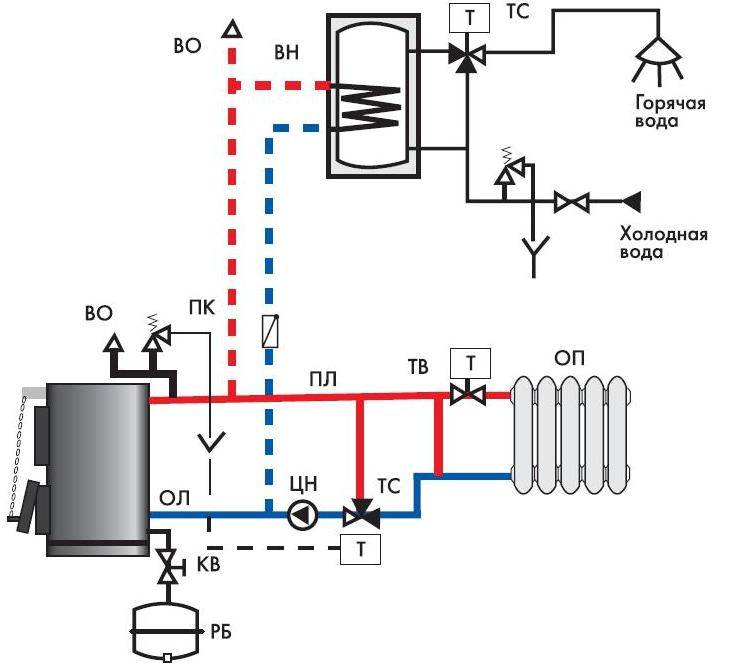

Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Способы подключения радиаторов

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

• диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
• боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
• нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
• одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.
