Установка и подключение одноклавишных выключателей

Пошаговая инструкция подключения одноклавишного выключателя

Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника.
Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.
Это легко можно сделать, заведя в распределительную коробку ещё один кабель.
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.
Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.
Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм.
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Что такое IP65?

Приборы с маркировкой IP65 сегодня более всего распространены. Устройства имеют максимальную защиту от пыли и способны работать в любых условиях. Так как их корпусы надёжно герметизированы. И имеют неплохую изоляцию от влаги. Так как 5 в классификации IP означает противодействие влаге даже под струйным давлением.

С аббревиатурой IP65 приборы имеют:

  • Полную устойчивость к попаданию во внутрь корпуса частиц пыли любого размера;
  • Маркировка позволяет применять приборы и инструменты в открытой среде и при любых погодных условиях, включая обильные дожди;
  • Подобные объекты могут использоваться в особых условиях с повышенным уровнем влаги.

Описание процесса подключения

Теперь рассмотрим, как правильно подключить выключатель света с нуля. Схема подключения одноклавишного выключателя проста. Для того чтобы лампа загорелась, к ней подключают два провода — фазу и ноль. Для того чтобы свет можно было отключать, нужно один из проводов разрезать и в этот разрыв подключить устройство коммутации.

При замене ламп вы можете прикоснуться к токоведущей части патрона и получить удар электрическим током. Чтобы избежать этого, выключатель устанавливайте обязательно в разрыв фазного провода.

Независимо от способа монтажа, на практике это выглядит следующим образом.

  1. Прокладывается основной кабель, который идёт от источника питания к светильнику. Он располагается по стене на расстоянии 150 мм от потолка.
  2. Провод от выключателя проводят вертикально вверх.
  3. В месте пересечения питающего провода и провода, идущего от выключателя, устанавливается соединительная коробка, в которой производят все необходимые соединения проводов.

Теперь можно приступать к сборке схемы. Проводку будем производить двухжильным кабелем. Для удобства выполнения этой операции, длину проводов, выходящих из коробки, делают такой, чтобы их концы выходили из неё сантиметров на 20, такой же длины делают провода, которыми будут подключаться остальные элементы схемы. Концы проводов зачищают от изоляции. Соединения выполняют в такой последовательности:

  1. Разведите концы провода, идущего от сети так, чтобы они не касались друг друга. Подайте на этот провод напряжение и при помощи индикаторной отвёртки определите, где фаза. Обязательно нужно поставить метку, чтобы в дальнейшем не перепутать его с другими.
  2. Отключаем питание.
  3. Нулевой провод питающего кабеля соедините с одним из проводов, идущих к светильнику.
  4. Фазный провод питающего кабеля соедините с любым из двух проводов, идущих от выключателя.
  5. Соединяем два оставшихся провода (провод от выключателя и от лампы).
  6. В произвольном порядке подключаем провода к выключателю.
  7. Соединяем провода с патроном светильника. Желательно, чтобы провод, идущий от выключателя, подключался к центральному контакту патрона.
  8. Подаём питание и проверяем работоспособность схемы. Если всё в норме, аккуратно укладываем концы и закрываем соединительную коробку.
  9. Устанавливаем выключатель в монтажную коробку.

Степень защиты IP67, IP66

Маркировка IP67 похожа с предыдущей по качеству защиты корпуса от пыли. Но индекс влагоустойчивости 7 означает способность устройства погружаться в воду на глубину до 1 метра. И с кратковременным пребыванием в жидкости

Что также немаловажно. Часто маркировку IP67 можно встретить на специальных осветительных лампах, которые предназначены для установки в ванных комнатах, саунах и прочих подобных помещениях

Большинство смартфонов, часов и мобильных устройств имеют этот индекс.

IP66 лучше всего подходит для наружных камер видеонаблюдения, где нет защиты от осадков.

Индекс 6 указывает на хорошую водонепроницаемость устройства. С такой маркировкой оно способно выдерживать водяные струи с большим давлением.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Выключатели света с одной клавишей

Важно! Прежде чем выполнять работы по монтажу и подключению, обязательно отключите напряжение в распределительной коробке, после этого индикаторной отвёрткой проверьте, не приходит ли ток к месту выполнения работ. Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод

Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам

Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод. Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам.

Освещение используется в самых различных помещениях и условиях. Применяются различные типы источников света. Поэтому существуют и самые разнообразные типы элементов для коммутации. Одинарный выключатель — это самый простой тип, но разобравшись с ним, вы сможете подключать и более сложные элементы.

Если рассматривать выключатель как элемент электрической схемы, то это размыкающийся контакт, который имеет всего два разъёма для подключения. Чаще всего это винтовые соединения, то есть подключаемые провода зажимаются винтами при помощи отвёртки. Ещё могут встретиться самозажимающиеся разъёмы. Для подключения к ним нужно зачистить проводник от изоляции и вставить его до упора в соответствующее отверстие.

По способу монтажа они делятся на две группы:

  • наружные;
  • внутренние.

Наружный одноклавишный выключатель устанавливается непосредственно на поверхность стены, а внутренний — в специальную монтажную коробку, расположенную внутри стены.

Как лучше установить выключатель света? Здесь однозначного ответа нет, потому что у каждого способа установки свои преимущества.

Лучше, если все элементы будут установлены внутрь стены, так как в этом случае токопроводящие части будут скрыты и защищены от повреждения, что защитит вас от поражения электрическим током. Но для этого необходимо пробивать в стене пути для прокладки проводов, углубления для установки монтажных и соединительных коробок и затем заново штукатурить стены.

Все эти работы весьма трудоёмки и не требуются в случае наружного монтажа, когда все элементы крепятся к поверхности стены, а кабеля можно спрятать в специальном коробе или защитной гофрированной трубке.

Предлагаем Вашему вниманию познавательную статью об устройстве и принципе работы симистора.

Монтаж выключателя с одной клавишей: разбор схемы и последовательности

Казалось бы, соединить проводки в выключателе с имеющейся проводкой − дело нехитрое, тем не менее, для этой работы необходим теоретический навык и практика, а чтобы его получить, советуем внимательно изучить этот раздел.

Берегите себя во время работы с электрическими проводами: эта деятельность бывает трагической

Изначально изучите правила работы с электричеством:

  1. Ваши руки должны быть обязательно защищены, для этого используйте специальные прорезиненные перчатки или монтажные рукавицы для электриков.
  2. Вспомните, как нужно вести себя с оголёнными проводами: ни в коем случае не касайтесь их голыми руками.
  3. Убедитесь, что вся проводка обесточена. Для достоверности проверьте наличие напряжения на предполагаемом участке индикаторной отвёрткой и мультиметром.
  4. Не путайте цвет изоляции во время коммутации проводников. Синий − к синему, зелёный − к зелёному и т.д.
  5. Обязательно ознакомьтесь со схемой монтажа относительно конкретного типа выключателя.

Важно соблюдать эти рекомендации постоянно, когда имеете контакт с электрическими работами. Пользоваться подручными средствами для работы запрещено, необходимо иметь: пассатижи, щипцы для среза изоляции, изоленту или термоусадочные трубки, колпачки для скрытия коммутации, отвёртку с индикатором

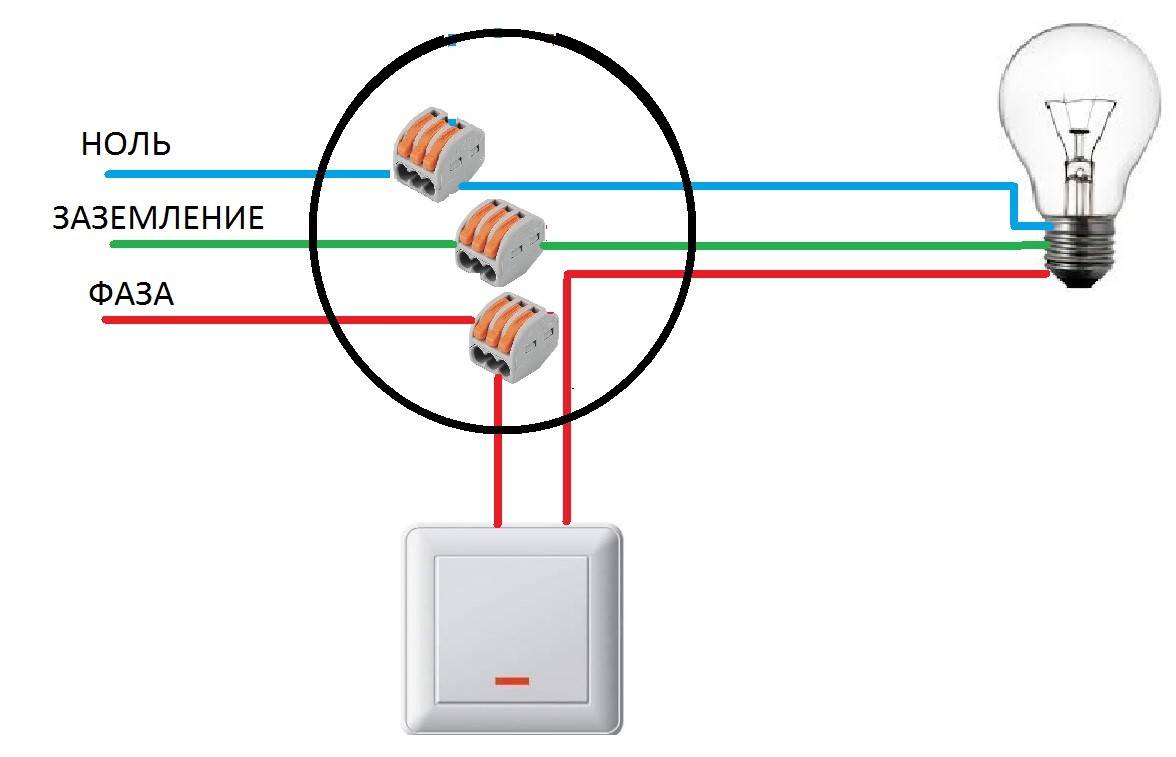

Схема подключения выключателя с одной клавишей накладного типа

Схема подключения однокнопочного регулятора достаточно простая, так как занимает минимум времени, где отсутствует риск совершить ошибку. Рассмотрим её подробнее.

Схема соединений поможет не ошибиться в реальной работе

От электрического щитка к распределительной коробке приходят две жилы (L − фаза и N − ноль). От выключателя фазный провод приходит в распределительный короб и соединяется с жилой L от щитка. Фаза от выключателя также в распределителе коммутируется с фазой лампочки, а нейтральный проводник от светильника скручивается с нулём от электрощита.

ОБРАТИТЕ ВНИМАНИЕ!

Фаза выключателя обязательно соединяется на разрыв. В противном случае не ждите правильной работы прибора.

Где расположить выключатель: делаем выбор по правилам

Месторасположения переключателя для света стоит проводить по нормативам и стандартам В случае если вы ещё мало знакомы с работой электрической сети, разумеется, не будете знать, почему важно соблюдать рекомендации по месту размещения электроприбора. Принцип расположения зависит от комнаты, в которой требуется выполнить монтаж

Кроме того, есть конкретные нормы, касающиеся именно выключателей:

  1. Устройства регулировки освещения лучше устанавливать возле дверных проёмов, не менее 750 мм от пола и 150 мм от края стенки. Это делается не только для удобства пользования, но и потому, что такое требование записано в технических нормативах.
  2. Располагайте одноклавишный выключатель так, чтобы он находился со стороны ручки при закрытой двери. Кроме того, старайтесь не перекрывать к прибору пространство предметами мебели.
  3. Точки управления светом в ванных, кладовках, уборных комнатах стоит размещать снаружи на высоте не менее 800 мм.
  4. Выключатели в жилых комнатах лучше устанавливать внутри помещения для удобства регулировки источников на аналогичной высоте.
  5. Если необходимо установить кнопочные выключатели для подсветки в гостиной, аквариумов или другого типа декоров, принимается правило размещения в удобном месте.

При установке выключателя рассчитывайте не только на собственный комфорт, но и на безопасностьПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Штробы для проводки от выключателя к распределителю необходимо делать глубиной не менее 1,5 см, чтобы их можно было скрыть под штукатуркой без видимых дефектов.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой. Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

  1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
  2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
  3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
  4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
  5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

Цены на регулируемые выключатели

Диммер

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

  • бронзовый провод — фазный
  • синий провод — нейтральный
  • желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

  • Трёхжильный шнур питания направляется к следующему переключателю.
  • Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Полезное: Сборка электрического щитка в квартире или частном доме своими руками

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько крупных категорий, объединенных каким-то одним признаком.

Два наиболее распространенных типа современных выключателей – одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором

Например, по принципу включения все устройства можно разделить на:

  • механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
  • электронные сенсорные, приводимые в действие прикосновением руки;
  • с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась. Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

В жилых помещения предпочтительнее устанавливать внутренние модели (с подсветкой или без нее), которые не выступают над поверхностью стены и выглядят более эстетично

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура. Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

По способу монтажа выключатели подразделяются на встраиваемые и накладные. Первые применяются при устройстве закрытой проводки, вторые — открытой. Устанавливаются оба варианта по аналогичным схемам

Подключение выключателей без штробления стен

Когда ремонт закончен, но возникает необходимость изменения схемы электропроводки в системе освещения нерационально портить интерьер штроблением стен. Есть несколько вариантов решить эту проблему:

  • Проложить от коробки до нового выключателя внешнюю проводку в кабельканале;
  • В полых стенах можно просверлить отверстия и по вертикали сверху от коробки вниз до выключателя опустить веревку с грузиком. Потом веревкой протянуть провод.
  • Самый простой, но недешевый способ, поставить дистанционный радиовыключатель. Он не привязан к проводке и устанавливается в любой точке на расстоянии примерно 10 м от прибора освещения, это зависит от модели прибора.

Советы электрика

Принцип присоединения одноклавишного коммутационного элемента в сеть достаточно легкая, поскольку само устройство считается простейшим элементом. Выключатель предназначен для управления освещением квартиры.

Периодически подобные элементы ломаются, тогда приходиться их заменять на новые либо ремонтировать сломанные. Здесь требуются специфические знания и практические навыки.

Одноклавишный элемент включается последовательно в фазу электросети. Выключатель можно включить и в другую линию (нулевку), однако такое соединение:

  • Противоречит существующим правилам ПУЭ.
  • Небезопасно при обслуживании электрических устройств.

Опасность заключается в том, что при подключении в нулевую линию все присоединенные узлы потребителя электроэнергии подпадают под напряжение. Это относится и к приборам, находящимся в выключенном состоянии. При соприкосновении с электрическим аппаратом человека поражает ток. Поэтому подобное соединение выключателя недопустимо.

До начала любых электромонтажных работы, связанных с подключением к сети:

Сначала надо обесточить проводку.

Для этого отключается вводной автомат.

Предусматриваются меры безопасности, исключающие доступ к щиту.

Это нужно для того, чтобы исключить случайное включение рубильника, подающего напряжение. Особенно это актуально, когда электрощит располагается на лестничной площадке многоэтажного дома, либо на улице.

Для установки и присоединения одноклавишного выключателя потребуются:

  • выключатель;
  • соединительные провода;
  • распределительная коробка;
  • изоляционная лента ПВХ.

Для подключения осветительного прибора к электрической линии с использованием одноклавишного выключателя применяется распределительная коробка. В нем производятся коммутационные работы с 6-ю линиями:

  • по 2-м проходит напряжение;
  • 2 из них идут к осветительному прибору;
  • 2 остальных – к выключателю.

Такая схема упрощает электромонтажные работы.

Конструкция и назначение выключателей

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей. Они состоят из 4 основных частей:

  • рабочего узла (металлическая основа с контактами и кнопочным приводом);
  • крепежа (лапок или усиков из металла, соединенных с металлической пластиной);
  • декоративного оформления (панели или рамки);
  • динамической части – пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла (например, оцинкованной стали), внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.

Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен). Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.

При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни — IP 40, для наружного (уличного) монтажа — IP 55

Маркировка IP и NEMA/UL: расшифровка

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

  1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
  2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

  • 0 — нет защиты;
  • 1 — не пропускает частицы размером более 5 см;
  • 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
  • 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
  • 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
  • 5 — защита от пыли;
  • 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

  • 0 — нет защиты;
  • 1 — предотвращение вертикального падения воды;
  • 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
  • 3 — устойчивость к каплям, падающим под углом до 60 градусов;
  • 4 — защита от попадания брызг (без привязки к углу);
  • 5 — стойкость к водной струе под разным углом;
  • 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
  • 7 — сохранение герметичности при работе под водой на глубине до одного метра;
  • 8 — защита от воды при погружении более чем на метр;
  • 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

  • W — дополнительные средства защиты;
  • М — пройдена проверка от попадания воды;
  • S — проверка выполнена в нерабочем состоянии при попадании влаги;
  • H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

  • 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
  • 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
  • 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
  • 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
  • 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
  • 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
  • 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
  • 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
  • 11 — для объектов с агрессивной средой и риском появления коррозии;
  • 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
  • 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

Максимальная степень защиты IP

В особых случаях в аббревиатуру IP могут быть включены дополнительные цифры, например, IP69. Такое явление достаточно редкое и означает способность устройства работать даже при направленной на него водной струе с высокой температурой. Выдерживает даже при этом высокое давление. Встречаются случаи, когда на приборе расположено сразу несколько маркировок: IP67/IP68. Это значит, что его разработка велась с учётом поддержки обеих степеней. И устройство соответствует двум стандартам.

Более того, маркировки могут иметь дополнительные буквы. Встречается пять основных: A, B, C, D, H. Они указывают на степень защиты человека от опасных деталей устройства.

Маркировка:Степень защиты:
AОбозначает, что человек может прикоснуться к какой-то части устройства тыльной стороной ладони
BЧеловек может прикоснуться к какой-то части устройства пальцем
CОператор может использовать какой-либо инструмент
DИспользовать только проволоку

Буквой H маркируется высоковольтное оборудование. Также используются дополнительные буквы, указывающие на воздействие воды на движущиеся элементы оборудования и защиту от вредных воздействий от устройства. Иногда подобные аббревиатуры можно найти на корпусе оборудования или электроприбора. Но чаще всё же они указаны в технических инструкциях и пособиях. Степени защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66, а также другие обозначения можно найти в конце брошюры (или на странице с описанием деталей устройства), которая поможет в расшифровке той или иной маркировки.

Материалы и инструменты для подключения аппаратов

Минимально необходимый набор инструментов для монтажа выключателей выглядит так:

  • кусачки для укорачивания кабелей;
  • монтерский нож для снятия изоляции;
  • набор отверток для установки аппаратов и затягивания винтов клемм.

Если предполагается соединять провода в распредкоробке скруткой с последующей пропайкой, понадобится еще электрический паяльник с набором расходников, а также материал для изоляции – изолента или пластиковые колпачки. Если предполагается применение клемм, то понадобятся пружинные (зажимные) или винтовые клеммы.

Комплект клемм винтового типа.

Комплект клемм зажимного типа.

Если проводка обустраивается с нуля, то для скрытой проводки надо сделать штробы. Для этого понадобится один из инструментов (в порядке убывания стоимости электроприбора, скорости и качества работы):

  • штроборез;
  • болгарка;
  • перфоратор;
  • зубило с молотком.

Для установки подрозетников в бетонной или кирпичной стене надо сделать выемки с помощью коронки. Для открытой проводки приобрести кабельные каналы или опорные изоляторы. Для крепления их к стене и потолку понадобится дрель и дюбели.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
