Методы и оборудование обвязки радиаторов отопления

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

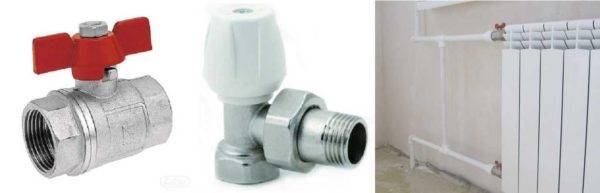

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Способы подключения радиаторов отопления

Радиаторы являются самым распространенным видом отопительных приборов в системах водяного отопления, как в централизованных, так и в автономных. Выбор способа и схемы обвязки зависит обычно от следующих факторов:

1. Конструктивного исполнения радиатора;
2. Взаимного расположения батареи и трубопроводов системы отопления;
3. Эффективности схемы в плане реализации теплового потенциала устройства;
4. Дизайнерских соображений – если есть желание максимально скрыть коммуникации подключения;
5. Общей схемы системы отопления – однотрубной, двухтрубной или коллекторной;
6. Выбранного типа запорно-регулирующей арматуры.

Наибольшее влияние на выбор схемы обвязки оказывает конструктивное исполнение радиатора – а именно наличие и расположение резьб для присоединения подводок. По этому признаку отопительные приборы радиаторного типа делятся на следующие виды:

1. С резьбовыми отверстиями в торцах верхнего и нижнего коллекторов устройства – 4 боковых резьбы;
2. Со специальными нижними резьбами (наружными или внутренними), расположенными на нижней части секций – справа, слева или по центру корпуса;
3. С наличием обоих типов резьб – боковых и нижних.

Наибольшее распространение получили радиаторы отопления с боковыми резьбами – способ обвязки таких устройств часто называют боковым (по месту расположения резьб) или универсальным – потому что существует возможность выбора схемы обвязки. При наличии у модели только нижних резьб можно реализовать только одну схему обвязки, у радиаторов с обоими типами резьбы самый широкий выбор способов обвязки.

Схемы обвязки радиаторов с боковыми подводками имеют различную эффективность – об этом мы расскажем более подробно чуть ниже. При подключении подводок снизу между секциями, оснащенными резьбами, обычно устанавливаются специальные шайбы – это необходимо для нормальной циркуляции теплоносителя через батарею, а не прямого проброса из подающей подводки в обратную.

Если говорить о влиянии общей схемы системы отопления – то это утверждение в большей мере справедливо для однотрубного построения комплекса – важнейшим элементом обвязки здесь является байпас (перемычка). Радиаторы в однотрубных схемах подключаются через стандартную арматуру с монтажом байпаса, без него, с помощью специальных узлов (со встроенным байпасом или без него, с возможностью регулировки или без таковой).

Некоторое влияние на способ обвязки оказывает тип выбранной арматуры – кранов, вентилей, клапанов или узлов, с наличием или отсутствием сгона.

Необходимость обвязки отопительных труб

Детали для регулировки работы отопительных приборов

Обвязка батарей отопления обеспечивает корректную работу всех элементов теплотрассы, своевременность их регулировки. Работы также решают задачи:

• выбора способа контроля над системой – ручного или автоматического;
• нормализации функций отопительных коммуникаций – поток теплоносителя на отдельном участке ограничивается;
• снижения расходов за оплату коммунальных платежей;
• безопасности готовой системы, которая не засоряется отложениями и мусором;
• обеспечения нормальной температуры и защиты от колебаний давления;
• удаления воздушных пробок из коммуникаций;
• регулировки скорости нагрева отопительных устройств;
• возможности присоединения разных контуров, их настройки;
• качества распределения тепловых ресурсов по батареям.

Разводка: обвязка радиатора отопления

Применяются разные виды обвязок. Выбор зависит от разнообразных условий. Качество обвязки влияет на работоспособность и продуктивность системы.

Запорно регулирующая арматура бывает с использованием  запорного крана, с ручным или автоматическим устройствами  регулирования.

Автоматическое регулирование предполагает установку специального вентиля, который регулирует температурный показатель теплоносителя.

Вентили для радиаторов FAR отличает долгий срок службы

В автономных отопительных системах используются однотрубная и двухтрубная разводки.

1. Одноконтурный вид  характеризуется разносом теплоносителя по всему периметру помещения в одном контуре. Радиаторы монтируются в систему, с учетом перемещения теплоносителя. Магистраль разделяется пополам, в которой линия отходящая от котла называется подачей, а вторая часть трубопровода–обраткой.
2. Во второй системе устанавливается две линии перемещения теплоносителя: подающая и обратная. Каждый из контуров подключается к радиатору. В двухтрубной системе температура, подающаяся в радиаторы, равная.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

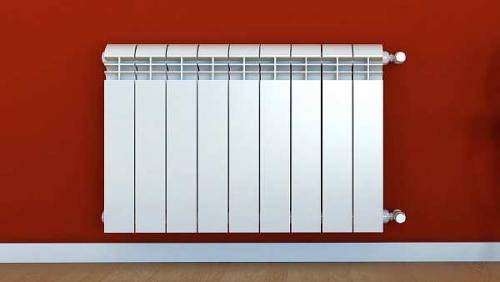

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

• пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
• дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
• пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
• термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Определение термина «обвязка батарей»

Набор арматуры для присоединения радиатора к магистрали — есть обвязка батарей

Под обвязкой отопительных радиаторов понимается набор элементов трубопровода и арматуры для подсоединения радиаторов к магистрали. Обвязка является наиболее уязвимой зоной коммуникаций по причинам разъемности соединений, вероятности применения некачественной фурнитуры и отсутствия в схеме защиты от механического воздействия.

Принцип подключения батареи к трубопроводу неважен, эффективность и надежность зависит от выбранной схемы. Простейшая горизонтальная технология отличается стабильностью, при использовании бокового способа нужно просчитать финансовые затраты.

Устройство радиатора отопления

Монтируя отопительную систему в жилом доме, следует принимать во внимание конструктивные особенности батарей и их характеристики. Делая выбор в сторону секционных радиаторов, вы оставляете для себя возможность в дальнейшем увеличить площадь обогрева, добавив требуемое количество элементов. С панельными батареями сделать такую доработку возможности не будет

Следует заметить, что секционный радиатор позволяет не только регулировать объемы выдаваемого тепла, но и выполнить оперативную замену утратившей работоспособность секции, не останавливая работу всей отопительной системы

С панельными батареями сделать такую доработку возможности не будет. Следует заметить, что секционный радиатор позволяет не только регулировать объемы выдаваемого тепла, но и выполнить оперативную замену утратившей работоспособность секции, не останавливая работу всей отопительной системы.

Рабочий принцип отопительных батарей основан на таком немаловажном факторе, как расстояние между осями – вертикальная длина от центра отводной трубы до подвода. Очень важно об этом помнить, когда выполняется замена какого-нибудь элемента.

Еще один критерий, про который не следует забывать – диаметр труб

Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной

Еще один критерий, про который не следует забывать – диаметр труб. Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной.

Отопительная система работает просто. Подогретая до требуемой температуры вода перемещается по системе труб, проходит в приборы нагрева, от которых тепло передается в помещение.

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Последовательность подключения

При выборе способа подключения учитывается тип прибора, а также обвязка радиатора отопления. Поскольку существует множество вариантов установки, описать их все в одной статье не получится. Именно поэтому мы опишем, как правильно установить секционный алюминиевый радиатор отопления.

Необходимые комплектующие

Для работы подготовьте различные комплектующие детали:

1. В заводских условиях на коллекторах выполнена левая или правая резьба с каждой стороны. Если нужно добавить секции, то понадобятся переходники для перехода на правостороннюю резьбу.
2. Заглушки с внешней резьбовой нарезкой нужны для закрывания двух неиспользованных при подключении входов. Резьба заглушки должна соответствовать переходнику.
3. Для спуска воздуха из радиатора на верхнем коллекторе вместо заглушки устанавливают кран Маевского.

Все комплектующие продаются как по отдельности, так и в комплекте. Чтобы в будущем было проще заменять и ремонтировать радиатор, при его подключении устанавливают шаровые краны, но намного выгоднее использовать американку, которая имеет накидную гайку. В некоторых случаях вместо шаровых кранов монтируют терморегулятор прямого или углового типа.

В процессе работы вам понадобится уплотнительная паста, разводной ключ, пакля, рожковый ключ, перфоратор, а также строительный уровень. Кроме этого, подготовьте карандаш, рулетку и угольник.

Процесс монтажа

Отопительный прибор устанавливают в следующем порядке:

• Разметьте стену в месте установки агрегата. Высверлите в стене отверстия и зафиксируйте на ней кронштейны. Все крепежные конструкции устанавливаются с использованием уровня.
• Теперь начинают собирать батарею. Для этого ее укладывают на верстак. К агрегату крепят купленные ранее комплектующие детали.
• Отопительный прибор навешивается на кронштейны в стене. После этого проверяют правильность установки прибора в вертикальной и горизонтальной плоскости, а также расположение элементов обвязки.
• На резьбу крана с противоположной стороны от накидной гайки фиксируем детали для соединения агрегата с отопительным контуром дома. Если используются полипропиленовые трубы, то для этого понадобятся фитинги. При фиксации к стальному трубопроводу используют резьбовой сгон.
• Отопительный прибор стыкую с магистралью.
• После выполнения врезки укладывают герметизирующие прокладки в накидные гайки на кранах-американках. Прибор подключают к подающему и обратному трубопроводу.
• На завершающем этапе система опрессовывается для проверки герметичности.

Подключение радиаторов отопления схемы обвязки монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

На сегодняшний день существует только две основные схемы систем отопления:

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

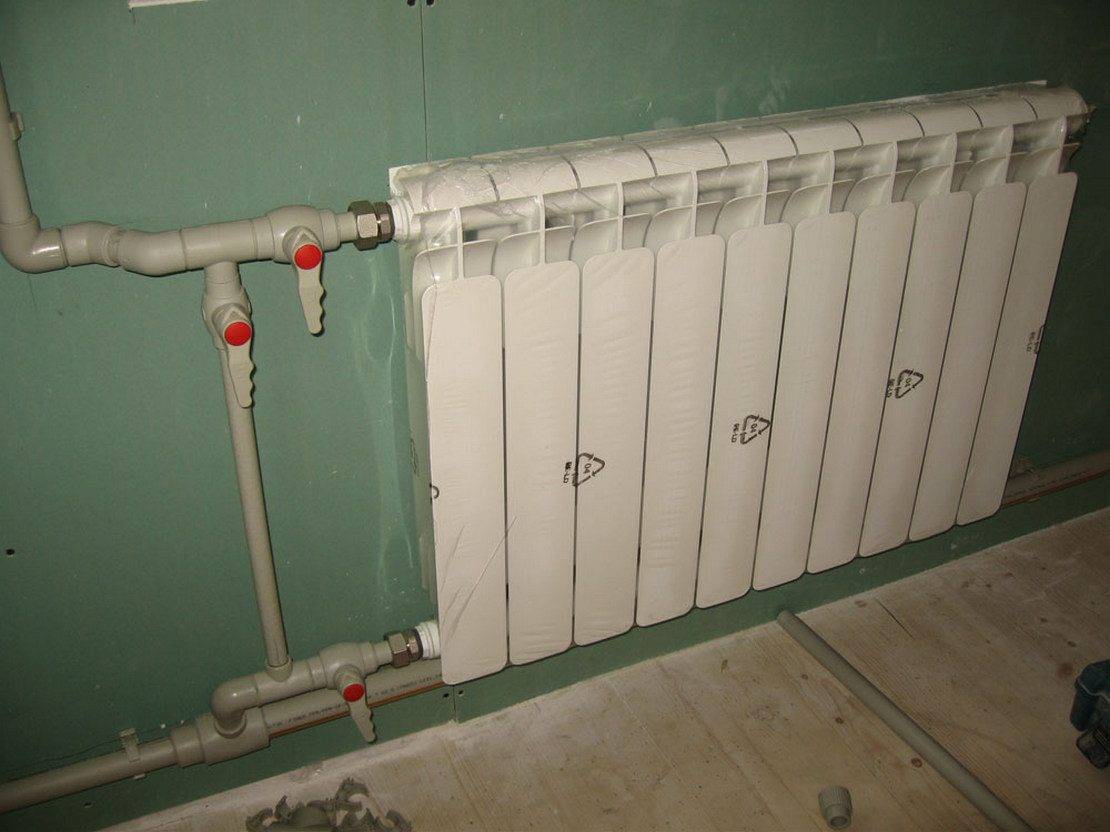

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

Теперь давайте перейдем к схеме подключения радиатора отопления. Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них:

Одностороннее подключение радиаторов отопления

На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. При таком подключении радиаторов горячая вода поступает в верхний патрубок батареи, а охлажденная уходит через нижний патрубок. Схема данного способа подключения дает максимальную теплоотдачу. Если только переместить подачу с отдачей (горячая вниз – холодная вверх) мощность падает примерно на 8%.

Диагональное подключение батарей отопления

Данный вариант обвязки, как правило, применяется для радиаторов большой длины. Благодаря такому способу подключения есть возможность равномерно прогревать радиатор по всей длине. Так же как и при одностороннему подключении, питающую трубу необходимо подсоединять к верхнему патрубку радиатора, а вот отводящую к нижнему, но с другой стороны. При обратном подключении мощность радиатора падает на 10-11%.

Нижнее подключение радиаторов

Такой вид подключения отопительных батарей используется только в тех случаях, когда сама система труб отопления спрятана в полу. Хоть и красиво, но с боковой схемой подключения мы получаем на 8-10% меньшую теплоотдачу радиатора.

Напоследок давайте напомним правила монтажа радиаторов отопления в жилых помещениях.

Обычно батареи устанавливаются под окнами не, потому что это красиво, а потому что исходящий от радиаторов горячий поток воздуха создает своеобразную завесу, которая не позволяет холоду и сквознякам от окна проходить в помещение.

Для достижения оптимальных параметров теплоотдачи радиаторов следует придерживаться определённых установочных расстояний:

— Высота установки радиатора над полом должна быть от 10 до 13 см;

— Расстояние между стеной и радиатором должно быть в пределах 2-5 см;

— От верхней части ниши или подоконника радиатор должен располагаться на 7 — 11 см.

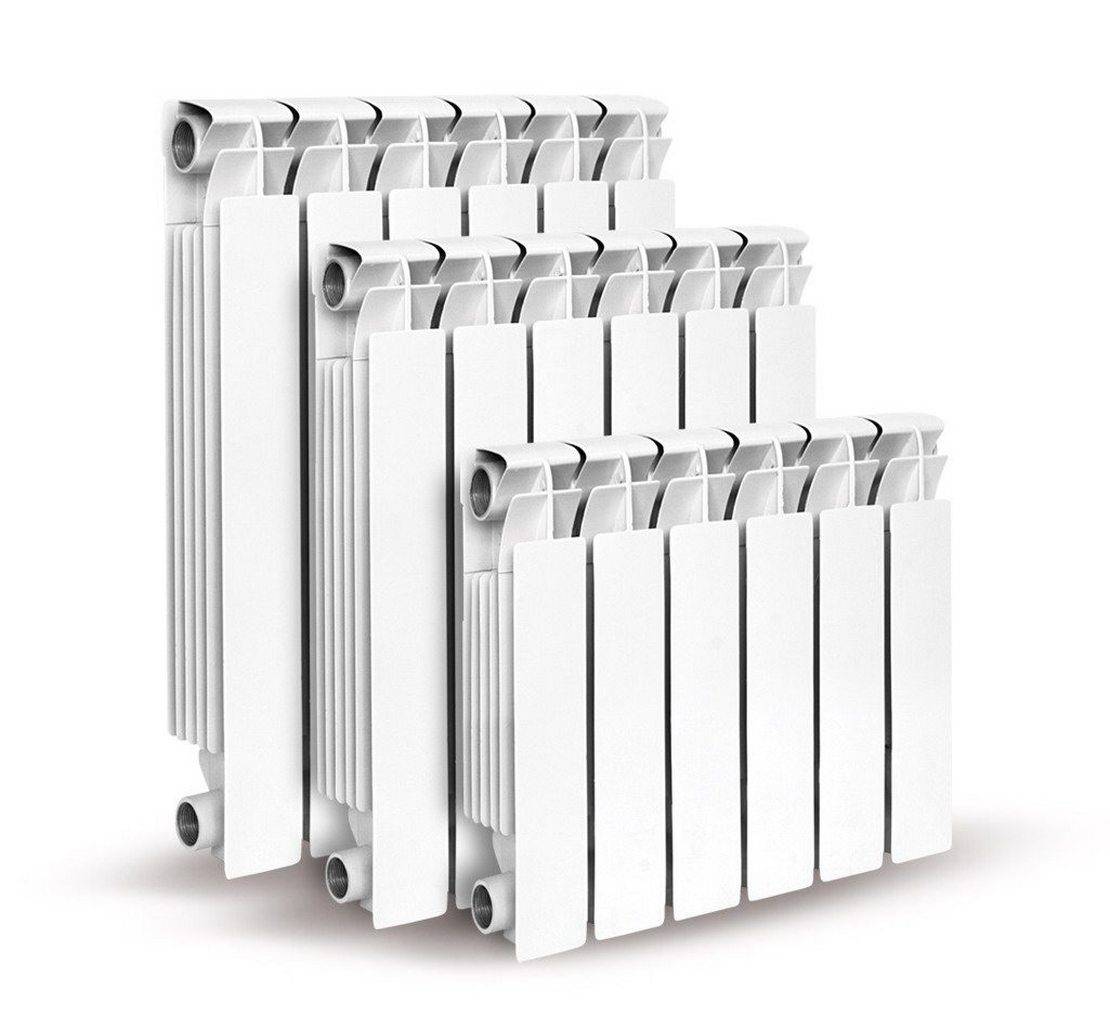

Особенности алюминиевых радиаторов

Как правило, схема алюминиевого радиатора отопления схожа с устройством приборов, выполненных из чугуна или биметалла. Внутри агрегата есть верхний и нижний коллекторы, которые соединены между собой перемычками. Снаружи трубы закрыты алюминиевым корпусом, имеющим хорошую теплоотдачу.

В продаже можно найти алюминиевые радиаторы следующих видов:

1. Секционные батареи изготавливаются методом литья. Сплав кремния и алюминия заливают в формы под высоким давлением. Самые хорошие европейские радиаторы, изготовленные из первичного сплава. Они достаточно прочные, не так сильно подвержены коррозии. Радиаторы из Китая производят из вторичного сплава или его первичной разновидности, но низкого качества. Из-за этого китайские приборы имеют низкую теплоотдачу и невысокую прочность.
2. Радиаторы, изготовленные методом экструзии, тоже состоят из отдельных секций, каждую из которых делают на экструдере, а потом запрессовывают с коллекторами литого типа. В некоторых случаях секции соединяют на композитный клей или сварку, но из-за этого увеличивается вероятность протечки. Экструзионные батареи отличаются от литых наличием швов на внутренней стороне ребер.
3. Самые дорогие анодированные приборы. Они производятся из очищенного алюминия. После этого поверхность подвергается анодному оксидированию. Благодаря этому агрегат защищен от коррозии. Анодированные приборы могут работать в системах с более высоким давлением. Их теплоотдача намного выше.

Устройство прибора отопления из алюминия

Чтобы установка алюминиевых радиаторов прошла по всем правилам, нужно разбираться в устройстве прибора. Секционные алюминиевые агрегаты имеют несколько секций, поэтому до начала монтажа их нужно собрать. Сборка радиатора отопления алюминиевого выполняется посредством резьбовых соединений. Силиконовые прокладки отвечают за герметичность всех соединений.

Технические характеристики отопительных приборов из алюминия:

• вес одной секции составляет 1-6 кг;
• габариты находятся в следующих пределах – ширина 80 см, высота от 38 до 59 см, глубина от 8 до 10 см;
• максимальное рабочее давление – 6-24 атм., но обычно не более 16 атм.;
• тепловая мощность – от 80 до 210 Ватт;
• количество циркулирующего теплоносителя – 0,25-0,46 л;
• допустимая температура теплового носителя – не выше 110°С;
• срок службы – до 20 лет.

Высота установки вертикального радиатора. Нормативы

Нормативы СНиП носят рекомендательный характер, но при замене батарей в квартире многоквартирного дома с центральной системой отопления их выполнение обязательно. Это связано с тем, что при проектировании дома учитывались все условия его дальнейшего содержания и среди прочего – экономное тепловое обеспечение.

По установленным стандартам в кирпичном или панельном доме предусматривается следующее:

1. Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота установки сделает невозможным проведение влажной уборки под устройством, спровоцирует накопление нежелательной для здоровья людей пыли, большая – сократит полезную зону обогрева.
2. Расстояние между батареей и подоконниками должно быть 100–120 мм. Если дистанция от радиатора до подоконника будет сокращена, то уменьшится конверсия воздушных масс и эффективность батареи отопления снизится.
3. Установка радиаторов отопления от стены более чем на 30–50 мм не рекомендована в связи с тем, что, как и в предыдущем случае, снижается конверсия, а также провоцируется скопление грязи с минимальными возможностями ее устранения.

На кухне

Вешать радиатор над полом необходимо точно по центру проема окна. Так будет обеспечено создание теплового экрана в районе стеклянного наполнения окна, и при этом сохранится эстетичный вид комнаты.

Инструктаж по обвязке радиатора

Схемы подсоединения батареи отопления.

Данная процедура может быть проведена при помощи разных труб, но все-таки специалисты рекомендуют применять для обвязки радиаторов полипропиленовые. При этом шаровые краны приобретаются тоже полипропиленовые, угловые или прямые. Этот вариант недорогой, простой и достаточно прочный. Обвязка радиаторов возможна и латунной арматурой, но она дороже, и установка ее немного сложнее.

Выполняется необходимая обвязка трубами из пропилена следующим образом:

• в мультифлекс, легко соединяющийся с любым входом, вставляется муфта с накидной гайкой;
• трубы крепятся на стенах на удобной высоте (они не должны прилегать к поверхности) при помощи специально изготовленных скоб, зафиксированных к стене саморезами или гвоздями.

Полипропилен может использоваться и при укладке труб в стены, в этом случае на поверхность они выходят только в местах подключения.

Крепеж для батарей тоже может быть самым разным, но чаще всего используется штыревое соединение, фиксирующееся на стенной поверхности. При этом могут применяться угловые кронштейны, позволяющие подвесить отопление на необходимой высоте. С батареей-панелью крепеж в основном идет в комплекте, а вот для секционных батарей крепеж придется покупать отдельно. 1-ой секции обычно хватает 2-х штырей или кронштейнов.

Определяем тип подключения

Разводка в доме может выполняться по однотрубной и двухтрубной модели, притом коллекторная схема подпадает под определение двухтрубной и не влияет практически на вариант подключения каждой в отдельности батареи кроме способа подвода труб.

Для однотрубной схемы подключения актуальными являются:

• нижнее подключение;
• диагональное.

Боковое подключение при горизонтальной разводке труб попросту неактуально, так как эффективность батареи упадет примерно на 45%.

В качестве исключения можно подключить первую батарею в контуре сбоку, например, опуская трубу после разгонного коллектора.

Для двухтрубных список более полный:

• нижнее;
• диагональное;
• боковое.

Подбирается способ подключения исключительно из соображений удобного монтажа и эстетичной укладки труб на разводке. Однако следует учитывать, что нижнее подключение снижает по определению теплоотдачу на 10-15%.

Боковое подключение начинает терять в КПД при большом числе секций в батарее. Для чугунных батарей с боковым подключением нет смысла ставить более 8 секций, для биметалла и алюминия – более 10 секций, эффективность будет падать стремительно и необратимо.

Диагональное подключение дает максимальную эффективность теплоотдачи. Чтобы избавиться от трубы, тянущейся от пола к верхнему коллектору батареи, можно изначально подобрать радиаторы с нижним подключением, у которых внутренними каналами выполняется диагональная разводка.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.
