Нормы воздухообмена систем вентиляции в жилых помещениях

Нормы вентиляции и воздухообмена в зданиях под офисы

Допустимая норма зависит от того, сколько людей находится в помещении, его предназначения и кратности воздухообмена.

Норма на 1 человека зависит от нагрузки рабочего и от предназначения комнаты, в которой они работают:

  1. Во время небольшой физической нагрузки норма на человека составляет 20 м³ / час.
  2. Незначительная активность предполагает 45 м³ / час на человека.
  3. При высокой физической активности необходимая норма для одного человека составляет 60 м³ / час.
  4. Переговорная комната – 40 м³ / час.
  5. Санузел 75 м³ / час.
  6. Комната для курения 100 м³ / час.
  7. Приемная 40 м³ / час.
  8. Кабинет 60 м³ / час.
  9. Коридор 11 м³ / час.
  10. Комната для совещаний 30 м³ / час.

Также согласно ГОСТу 30494-2011 установлена норма скорости воздухообмена. Она составляет 0,1 м/с и не зависит от сезона.

Влияние вентиляции помещений на человека

С позиций энергосбережения современными исследованиями доказано, что за счет вентиляционных систем в доме или же квартире – происходит до 30 процентов всех возможных здесь тепловых потерь.

Установив в помещениях дома современные пластиковые окна, мы само собой существенно экономим здесь тепло, но тем же самым – мы также снижаем достаточно сильно и вентиляцию, то есть воздухообмен здесь. На человека такое усовершенствование наших жилищ, как правило, не ведет к улучшению условий его труда и отдыха, а скорее наоборот.

Как показали современные специальные исследования, пониженный уровень вентилируемости в помещениях ведет к существенной нехватке здесь кислорода, а соответственно к быстрой нашей утомляемости при выполнении любой работы, нашим головным болям, а также плохому и не комфортному нашему отдыху и сну здесь.

Также полностью доказано, что недостаточная вентиляция в помещении – всегда приводит к повышенной влажности в доме. В таком невентилируемом доме, как правило, окна и стены всегда «плачут», а особенно с наступлением холодов. На потолке и стенах комнат часто появляется плесень и грибок, их внешний вид явно портится и не приносит нам никакого удовлетворения.

Кроме того, споры грибка со стен, распространяясь в воздухе дома – способны вызывать у человека различные, притом достаточно серьезные заболевания его органов дыхания. Мы сейчас превратили свои жилища в термос, где нам тепло, но совсем не комфортно находиться, да еще иногда и опасно для здоровья. Поэтому «правильная» вентиляция в доме – существенно повышает комфортность работы и проживания в нем.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

  • назначение помещения;
  • количество постоянно находящихся в сооружении людей;
  • температура и влажность воздуха в помещении;
  • количество работающих электрических приборов и норма выделяемого ими тепла;
  • тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

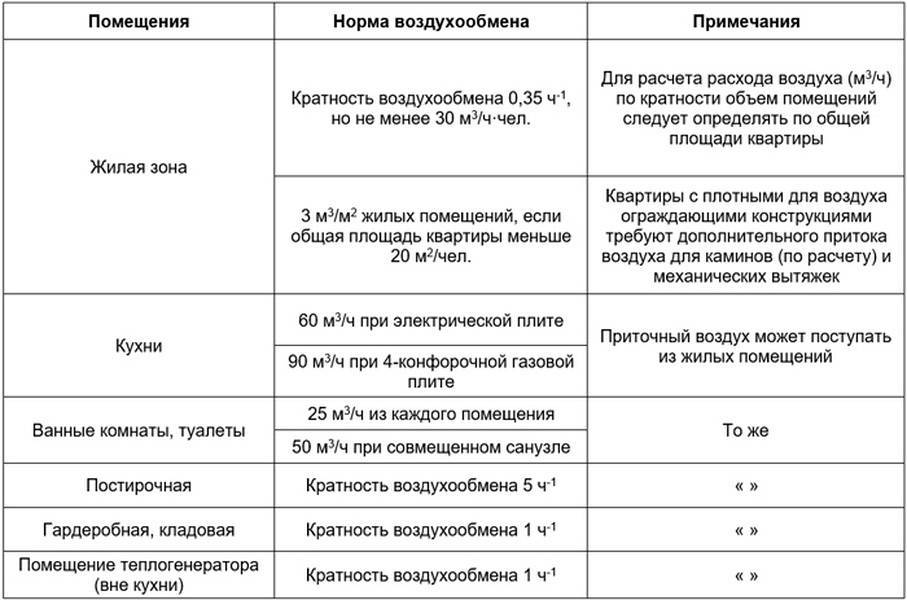

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

  1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
  2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
  3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
  4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
  5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
  6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
  7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Технические расчеты бесплатно и анонимно =)

  • Отопление

    • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
    • Расчет диаметра коллектора
    • Расчет расширительного бака для отопления
    • Расчет количества ступеней теплообменника ГВС
    • Расчет нагрева ГВС
    • Расчет длины компенсаторов температурных удлинений трубопроводов
    • Расчет скорости воды в трубопроводе
    • Разбавление пропилен и этиленгликоля
    • Расчет диаметра балансировочной шайбы
    • Проверка работоспособности элеваторной системы отопления
    • кг/с в м3/ч. Перевод массового расхода среды в объемный.
    • Онлайн замена радиаторов Prado на Purmo
    • Примеры гидравлических расчетов систем отопления
    • Sanext

      • Расчет диаметра и настройки клапана Sanext DPV
      • Расчет этажного коллектора системы отопления Sanext
      • Маркировка РКУ Sanext
      • Замена клапана Danfoss AB-QM на Sanext DS
      • Быстрая замена L и T-образных трубок на трубу Стабил
  • Вентиляция

    • Расчет гравитационного давления
    • Расчет расхода воздуха на удаление теплоизбытков
    • Расчет теплоснабжения приточных установок
    • Расчет осушения помещений по методике Dantherm
    • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
    • Расчет дымоудаления с естественным побуждением
    • Расчет площади воздуховодов и фасонных частей онлайн
    • Расчет естественной вентиляции онлайн
    • Расчет потерь давления на местных сопротивлениях
    • Расчет воздушного отопления совмещенного с вентиляцией
    • Расчет вентиляции в аккумуляторной
    • Расчет температуры приточного и вытяжного воздуха системы вентиляции
    • Расчет углового коэффициента луча процесса
    • Кратности воздухообмена и температуры воздуха
    • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
  • Кондиционирование

    • Расчет мощности кондиционера по теплопритокам в помещение
    • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
    • Расчет теплопоступлений от источников искусственного освещения
    • Расчет теплопоступлений от оборудования
    • Расчет теплопоступлений от людей
    • Расчет теплопритоков и влаги от остывающей еды
    • Расчет теплопоступлений от инфильтрации воздуха
    • Расчет полной теплоты из явной теплоты
  • Водоснабжение

    • Расчет сопротивления в трубопроводе ВК
    • Расчет глубины промерзания грунта
    • Расчетные расходы дождевых вод
  • Газоснабжение

    • Технико-экономический расчет тепла и топлива
    • Расчет диаметра газопровода
    • Расчет теплотворной способности энергоносителей
  • Смета

    • Расчет площади окраски металлического профиля
    • Расчет площади окраски чугунных радиаторов
    • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
    • Расчет количества досок из кубометра древесины
    • Примеры смет

      • Пример сметы на авторский надзор
      • Пример сметы на перебазирование техники
      • Пример расчета коэффициента к ФОТ при сверхурочной работе.
      • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
      • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
      • Списание материалов в строительстве. Пример формы отчета.
      • Списание материалов в строительстве. Пример формы ведомости.
  • Разные

    • Конвертер технических величин
    • Проверка показаний теплосчетчика онлайн
    • Расчет категории склада для хранения муки
    • Линейная интерполяция онлайн
    • Онлайн расчет маржинальности и точки безубыточности
    • НДС калькулятор онлайн, расчет %
    • Юнит-экономика онлайн калькулятор
    • Расчет стоимости покупки автомобиля по доходу семьи
    • Расчет стоимости системы учета энергоресурсов
    • Калькулятор технологии домашнего виноделия
    • На всю котлету
    • Закон Ома
    • Расчет фундамента
    • Статьи

      • Нормы
      • Сравнение типов отопительных приборов
      • Настройка AutoCAD
      • Температура воздуха в Краснодаре за 10 лет зимой
      • Сравнение ИП с ООО
  • Вход

Примеры расчета кратности воздухообмена

Возьмем для примера помещение высотой 3,5 м и площадью 60 м², где работает 15 человек. Считаем, что воздух загрязняется только от роста концентрации углекислого газа из-за дыхания.

Сначала находим объем помещения: V = 3,5 м × 60 м² = 210 м³.

Учитываем, что 1 среднестатистический человек выделяет 22,6 л углекислого газа в час.

Получаем, что вредные выделения можно рассчитать формулой B = 22,6 × n, где n соответствует количеству людей в помещении.

B = 22,6 л/ч × 15 = 339 л/ч

Для помещений максимально допустимая концентрация углекислого газа равняется 1/1000, или же 0,1 %. Переведем это в 1 л/м³. В чистом воздухе углекислого газа есть около 0,035 %. Переводим в 0,35 л/м³.

Рассчитаем, сколько свежего воздуха понадобится для всех 15 человек:

Q = 339 л/ч : 1 л/м³ – 0,35 л/м³ = 339 л/ч : 0,65 л/м³ = 521,5 м³/ч. Кубические метры в данном случае перешли в числитель, а часы — напротив, в знаменатель.

Помимо расчета по вредным веществам, кратность воздухообмена имеет значение при регулировании количества влаги и тепла в помещении: соответствующие формулы показаны на этом изображении

Определяем кратность воздухообмена:

N = 521,5 м³/ч : 210 м³ = 2,48 раз в час. Выходит, при сменяемости воздуха на уровне 2,48 раз в час концентрация углекислого газа останется в пределах нормы.

Найдем теперь удельную кратность воздухозамещения на 1 человека и на 1 м². Объем помещения при этом должен быть не меньше 210 м³, а высота потолка — от 3,5 м.

521,5 м³/ч : 15 чел. = 34,7 м³/ч на 1 человека

521,5 м³/ч : 60 м² = 8,7 м³/ч на 1 м² площади

Вредные выделения (B) также рассчитывают через формулу:

B = a × b × V × n, где:

a — коэффициент инфильтрации;
b — концентрация углекислого газа, л/м³ за 1 час;
V — объем помещения, м³;
n — количество людей.

Содержание веществ можно измерять в граммах, а не в литрах — так будет лучше для безопасности.

Виды жилых зданий

Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.
Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.

А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.

Также производится разделение на многоквартирные и одноквартирные дома.
Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.

Сюда же причисляют интернаты, общежития и гостиничные комплексы.
Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.

Расчет вентиляции

Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.

Обе они основаны на габаритах помещений дома. Поэтому вводные данные:

  • Площадь всех жилых комнат (их три) – 60 м².
  • Высота потолков – 3 м.
  • Пристроенная кладовка – 4,5 м².
  • В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.

В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.

Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.

Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.

Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.

Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.

Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.

Системы отопления

6.3.1. В отапливаемых помещениях должна поддерживаться нормируемая температура воздуха.

6.3.2. В зданиях, где отсутствует система отопления допускается использовать локальное отопление на рабочих местах и ремонте оборудования.

6.3.3. Лестничные пролеты можно не отапливать в случаях, предусмотренных положением СНиП.

6.3.4

Отопление проектируется с учетом равномерного нагревания и, принимая во внимание расходы тепла на нагревание воздуха, материалов, оборудования и прочего. За единицу принимают тепловой поток 10 Вт на 1 кв. м

м.

В параграфе 6.4 рассмотрены все требования к трубопроводам отопления, где их можно проложить, где нельзя, регламентируют способы прокладки, закладывают в проект срок службы. Указывают допустимые нормы погрешности уклонов прокладываемых труб воды, пара и конденсата при различных условиях направления движения пара и скорости воды.

В параграфе 6.5 рассматривается все, что касается отопительных приборов и арматуры, какие радиаторы можно устанавливать, схемы подключения, места расположения, расстояние от стен.

Параграф 6.6 рассматривает все вопросы, связанные с печным отоплением: в каких зданиях оно допускается, какие требования к печам, температуре их поверхностей, сечениям и высоте дымовых труб.

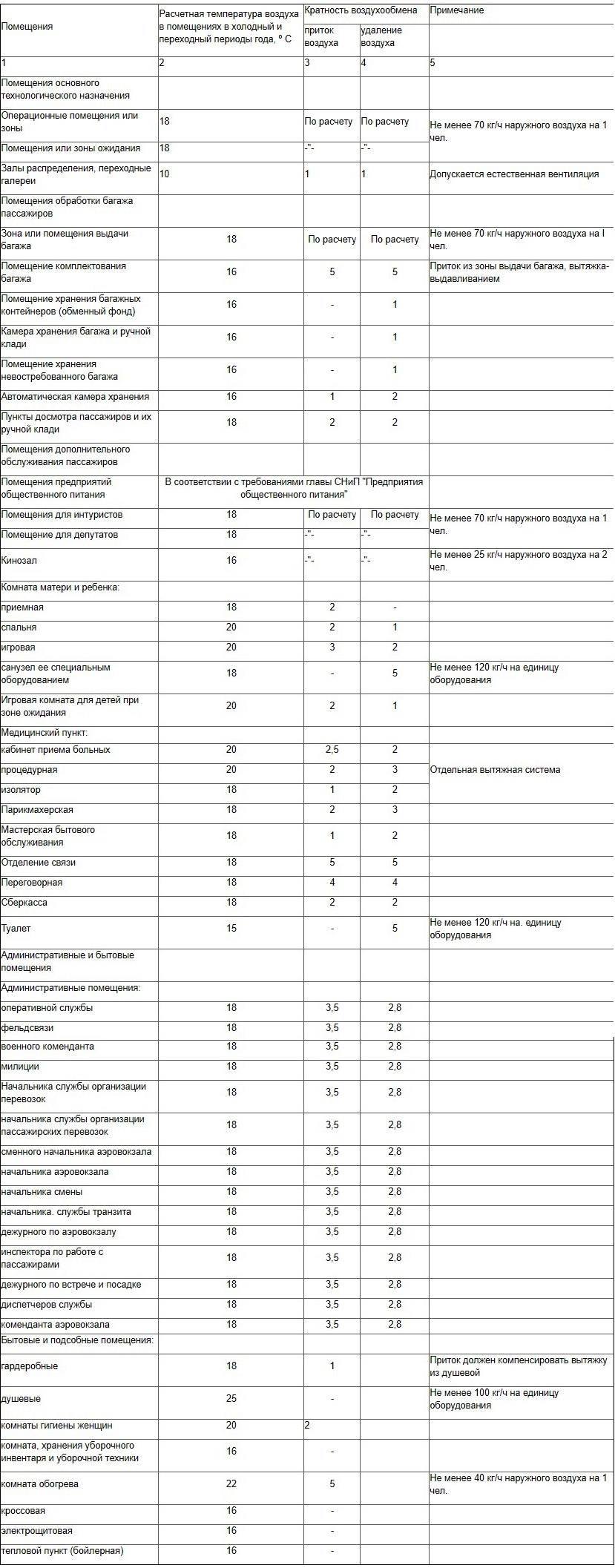

Кратность воздухообмена в помещениях жилых зданий

ПомещенияРасчетная температура (зимой),ºСТребования к воздухообмену
ПритокВытяжка
Общая комната, спальня, кабинет201-кратный
Кухня18
Кухня-столовая201-кратныйПо воздушному балансу квартиры, но не менее, м3/час90
Ванная2525
Уборная2050
Совмещенный санузел2550
Бассейн25По расчету
Помещение для стиральной машины в квартире180,5-кратный
Гардеробная для чистки и глажения одежды181,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры16
Помещение дежурного персонала (консъержа/консъержки)181-кратный
Незадымляемая лестничная клетка14
Машинное помещение лифтов140,5-кратный
Мусоросборная камера51-кратный
Гараж-стоянка5По расчету
Электрощитовая50,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

  1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
  2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

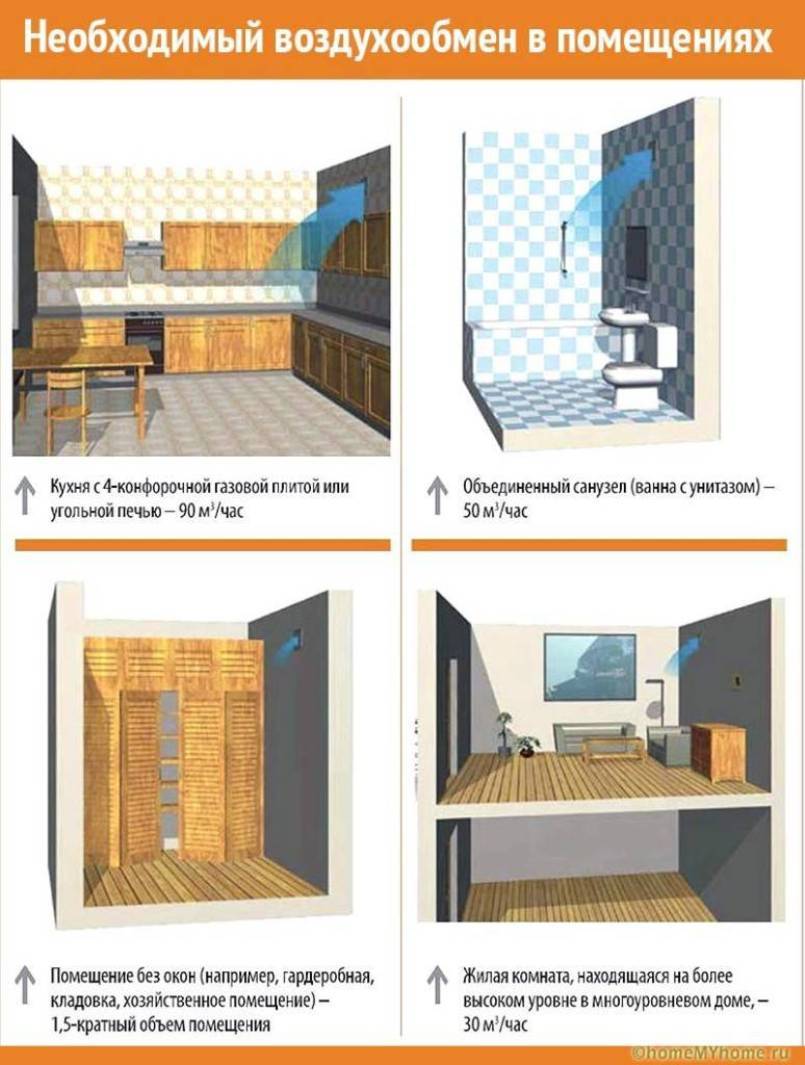

Жилые помещения: какой воздухообмен должен быть

Благодаря хорошему обмену воздуха, нахождение в таком помещении характеризуется комфортом. И для обеспечения этого применяются строгие нормы, принятые в строительстве.

Так, для комнат площадью 20 м² на одного человек должно приходиться 3 м³ на 1 м² площади. А для жилых помещений с большей площадью данный показатель увеличивается до 30 м³ за 1 час.

Различаются и требования к показателю воздухообмена в разных помещения квартиры:

  • на кухне кратность смены воздуха должна составлять 5-8;
  • в санузле и ванной комнате – 7-10;
  • в гостиной – 3-4;
  • спальня — 2-4;
  • комната, предназначенная для курения, – 10-12.

Приведенные данные позволяют понять нормы для каждого типа помещения. Ниже приведены некоторые нормы в виде картинки для лучшего понимания:

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
