Делаем навес для авто из дерева, поликорбоната

Виды кровли (с чертежами и размерами)

Самой экономной и простой получается односкатная крыша. Обычно ее используют если навес для машины пристроен к дому: так проще всего организовать нормальное примыкание к стене.

Чертеж навеса с односкатной крышей, пристроенной к дому

Делают односкатную крышу и для отдельно стоящих навесов. В регионах с малоснежными зимами, можно сделать крышу без ската, в тех, где снега выпадает много, необходим уклон не менее 8-10°. В этом случае более низкую сторону делают с юга или востока: чтобы было больше тени. Также в этом случае с южной стороны можно навес зашить и сбоку (или посадить там высокие растения).

Чертеж навеса с односкатной крышей для одного автомобиля

Если делают навес из поликарбоната, то крышу делают сводчатую. Она оптимальна и с точки зрения схода осадков и легко реализуется благодаря гибкости этого материала.

Чертеж навеса со сводчатой крышей

Более сложная в исполнении двускатная крыша. Если делать ее из металла, она имеет относительно несложное строение.

Чертеж двускатной крыши навеса для машины из металла

В случае с деревянным навесом под двускатной крышей система получается многокомпонентная.

Пример устройства двускатной крыши из дерева

>

Монтаж деревянных опор

В первую очередь следует подготовить площадку, после чего приступают к установке опор.

Для этого следует поступить так:

Для начала выкапываются ямы, диаметром чуть больше 1 метра. Их размер зависит от размеров опорных брусьев.
В ямы вставляются деревянные брусья, засыпаются щебнем и заливаются песчано-цементным раствором

Очень важно на этом этапе выставить и закрепить опоры строго вертикально.
Каждая опора контролируется с помощью строительного уровня.

Монтаж опорной колонны для навеса от гаража

Watch this video on YouTube

Как правило, полное застывание раствора происходит в течение 72-х часов, после чего допустимо проводить дальнейшие работы.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

  • в козырьке над балконом.
  • в бассейне.
  • в мангале.
  • в автомобиле.
  • в беседке и патио.
  • над крыльцом;

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

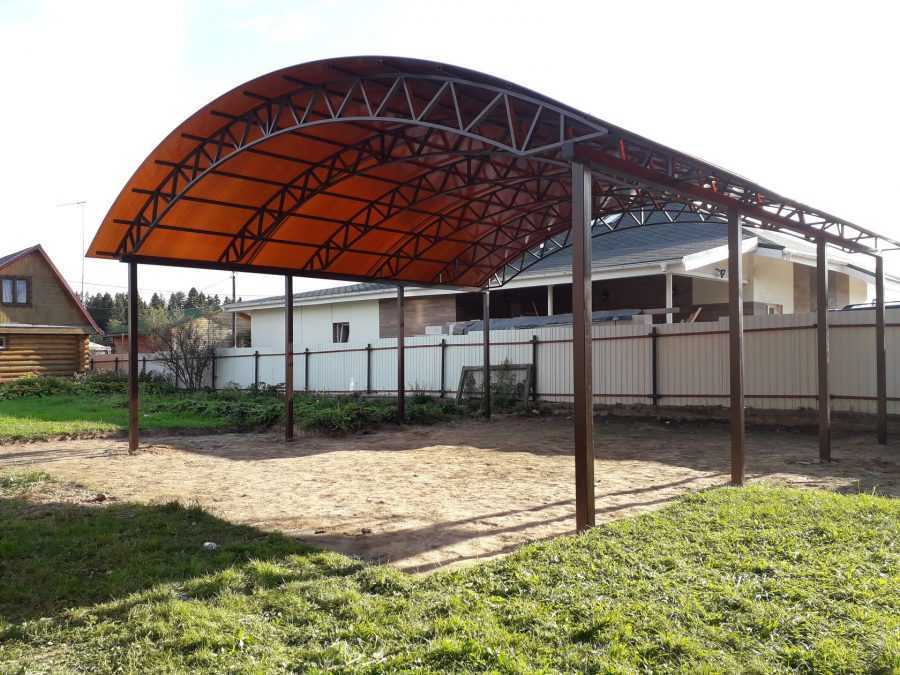

Интересный проект автонавеса из поликарбоната

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке

Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит

Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Расстояние между фермами навеса из профнастила. Особенности строительства отдельно стоящего навеса

Навес из профнастила во дворе может стоять отдельно. Для этого понадобится выстроить фундамент и соорудить обрешетку. После разметки территории устанавливаются опорные столбы, расстояние между которыми должно составить 30 см. В глубину ямы выкапываются на 30 см. Однако с увеличением высоты столбов необходимо глубже вбивать их в землю. Как и в вышеописанном случае, каждая опора заливается раствором. Для установки каркаса понадобятся металлические трубы. В процессе высыхания фундамента можно заняться свариванием обрешетки. Первыми монтируются лаги, которые будут выполнять несущую роль каркаса. Они привариваются к арматурным прутьям, обрабатываются противокоррозийным средством, при необходимости окрашиваются сварные швы. После изготовления каркаса можно приступать к установке листов профнастила.

Тот материал, что имеет полимерное покрытие, легче поддается монтажу, обладает более длительным сроком эксплуатации. Кроме того, он более устойчив к вибрации и атмосферным осадкам. Когда изготавливаются навесы из профнастила во дворе частного дома по такой технологии, листы должны устанавливаться с помощью крепежа с резиновыми прокладками. Нахлест в этом случае может составить предел от 4 до 6 см. Если же речь идет об односкатных конструкциях, то он может быть равен 4 см. Парковочные автомобильные навесы обычно укрепляются ребрами жесткости. Это особенно актуально в том случае, когда используется стеновой настил взамен универсального.

Необходимые инструменты и материалы

Для постройки навеса для автомобиля не потребуется большое количество специальных инструментов. Можно обойтись и обычной пилой, молотком и несколькими емкостями.

Однако, для быстрой постройки конструкции, рекомендуется подготовить следующие инструменты:

  • циркулярная пила;
  • веревка и колья;
  • лопата;
  • строительный уровень;
  • любая емкость для воды;
  • бетономешалка;
  • шуруповерт либо отвертка со сменными битками;
  • ключи.

Материалы для постройки включают:

  • цемент, песок и гравий;
  • покрытие крыши на выбор – шифер, черепица, стеклоизол, металлические листы;
  • строительные уголки (минимум 8, если строить без дополнительных укрепляющих балок);
  • саморезы, болты, гайки, гвозди;
  • строительный брус необходимого размера в нужном количестве.

Правильные размеры навеса

Нет обязательных размеров, но из практических соображений необходимо соблюдать несколько правил. Минимальная высота навеса – 2,20 метра. Такая высота, как и в доме, облегчает циркуляцию воздуха, можно установить небольшую садовую мебель. Не превышайте 3 метра в высоту, иначе не будете хорошо укрыты от дождя и ветра.

По длине минимально должно быть не менее 1,20 метра. Однако, если сад небольшой, не превышайте 1/3 его площади, чтобы можно было наслаждаться солнцем.

Будьте осторожны, не переполняйте свой сад. По ширине навес должен быть достаточно большой, чтобы обеспечить его устойчивость. Стандарт для навеса хорошего размера составляет около 3 метров.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Материал для каркаса и кровли

После сооружения площадки переходят к возведению навеса. Основными материалами для строительства каркаса являются:

  1. Металл более прочный, чем древесина. Он не боится механических повреждений и силовой нагрузки. Каркас из металла подвержен коррозии. Поэтому его окрашивают для защиты от сырости.
  2. Дерево легко поддается обработке. Для сооружения рамы с обвязками не нужна тяжелая техника. Навес для авто из дерева, построенный своими руками, рассыхается от сырости. Поэтому для защиты перед вкапыванием в грунт опорные столбы смолят. Весь каркас обрабатывают антисептической пропиткой, окрашивают или покрывают лаком.
  3. Кирпич или камень при правильной выкладке стоек для автомобильного укрытия не нуждаются в финишной отделке. Аккуратная кладка красива сама по себе. Иногда при возведении каменных опор необходима тяжелая техника.
  4. Трубы ПВХ применяют для сооружения легких временных навесов. На сборку каркаса уходит до получаса. Его легко разобрать и перевезти на другое место, а в конце сезона убрать на хранение. Навес получается легким, поэтому не выдерживает сильного ветра.

Установленный рядом с домом навес можно покрыть тем же материалом, что и крышу здания. Если для кровли использован мягкий материал, например, ондулин либо гибкая черепица, монтируют сплошную обрешетку. Для жестких достаточно разреженной. Для каждого кровельного материала соблюдают свое расстояние между элементами обрешетки, ориентируясь на снеговую и ветровую нагрузку.

Ландшафтный дизайн двора частного дома своими руками с фотоО ландшафтном дизайне задумываются традиционно, когда основная часть строительных работ уже закончена. В зависимости…

Если нет необходимости в полном затенении, сооружают своими руками навес для автомобиля из поликарбоната. Для прочности и длительной эксплуатации берут многокамерный материал, состоящий из трех слоев пластика и двух рядов ячеек. Чтобы уменьшить нагревание предметов, стоящих под навесом, берут поликарбонат с низкой способностью пропускать световые лучи.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Сейчас читают:

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Как выбрать поликарбонат для навеса – какой лучше? ↑

Теперь Вы знаете какие бывают виды пластика и способы его применения. Осталось только выбрать поликарбонат для навеса. Какой лучше?

Для кровли всех вышеописанных сооружений: крыльца, балкона, террасы, веранды, бассейна, автомобильной парковки и прочего отлично подойдет сотовый поликарбонат, который позволит сделать навес любой формы и цвета.

Толщина сотового поликарбоната для навеса – выбираем по-умному

Стоит самым внимательным образом отнестись к выбору толщины сотового поликарбоната для навеса, которую следует подбирать, руководствуясь типом и предназначением будущей конструкции. Ключевыми моментами здесь являются: шаг обрешетки, расчет снеговой и ветровой нагрузки, радиус изгиба.

Для кровли наружных сооружений не стоит использовать самые тонкие листы. Бытует мнение, что купив панель меньшей толщины можно сэкономить, но это не так. Дело в том, что в этом случае придется использовать более частый шаг обрешетки, что приведет к дополнительным расходам. Но и покупать самые толстые панели, стремясь максимально повысить прочность и надежность конструкции, тоже не стоит. Следует подбирать толщину листов из поликарбоната, отталкиваясь исключительно от предназначения и особенностей сооружения.

Существуют общие рекомендации по выбору толщины настила для навесов:

  • Сотовые панели, толщиной 4 мм, прекрасно подходят для сооружения парников, теплиц, рекламных конструкций.
  • 6-8 мм — для широкого применения, например, для строительства козырьков, всевозможных навесов, витражей, различных перегородок, крыш.
  • Листы толщиной 10 мм применяются для вертикальных поверхностей: шумозащитные барьеры, зенитные фонари;
  • 16-миллиметровые панели выдерживают серьезные нагрузки и превосходно подходят для кровли больших площадей, например, автомобильной парковки.

Каркас для навеса из поликарбоната При проектировании основы конструкции, необходимо учитывать продольный (q) и поперечный (d) шаги каркаса. Для продольных несущих опор рекомендуется шаг не более 700 мм, для поперечных – рассчитывается исходя из толщины листа, и для 8-16 мм панелей составляет не больше метра. Если же толщина пластикового листа меньше 8 мм, то шаг делается до 700 мм.

Выбираем цвет сотового поликарбоната

Наряду с толщиной, важно правильно выбрать цвет сотового поликарбоната. Панель может быть самых различных раскрасок и степеней прозрачности: бирюзовые, молочные, синие, зеленые, бронзовые, матовые, прозрачные и т.д. При выборе цвета главное учитывать предназначение конструкции

Например, бирюзовые, синие и зеленые панели идеально подойдут для сооружения навеса из поликарбоната над бассейном, но будут совершенно непригодны для строительства козырьков над торговыми прилавками, полностью искажая цвет продуктов и товаров

При выборе цвета главное учитывать предназначение конструкции. Например, бирюзовые, синие и зеленые панели идеально подойдут для сооружения навеса из поликарбоната над бассейном, но будут совершенно непригодны для строительства козырьков над торговыми прилавками, полностью искажая цвет продуктов и товаров.

Для покрытия теплицы, конечно, следует использовать прозрачные листы, а вот для навеса над зоной отдыха они вовсе не подойдут, поскольку совсем не защищают от солнечных лучей.

Качество сотового поликарбоната, важно ли?

Качество сотового поликарбоната напрямую зависит от изготовителя. Выбирая продукцию известных брендов, вы можете быть уверены в надежности и экологичности продукции. Добротное изделие имеет специальный слой защиты от ультрафиолетового излучения, нанесенный на поверхность листа. Он прекрасно защищает сам материал и все, что под ним находится от агрессивного воздействия солнечных лучей.

Важно и количество вторичного сырья, использующегося для изготовления листов, которое не должно превышать установленных норм. Компании, дорожащие своей репутацией, придерживаются строгих стандартов, обеспечивая высокий уровень качества поликарбоната

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

  • профтруба
    • для стоек 80*80 14,6 м;
    • для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
  • пескобетон — 3 мешка по 40 кг.
  • щебень — 4 мешка по 25 кг.
  • сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбыСтолбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

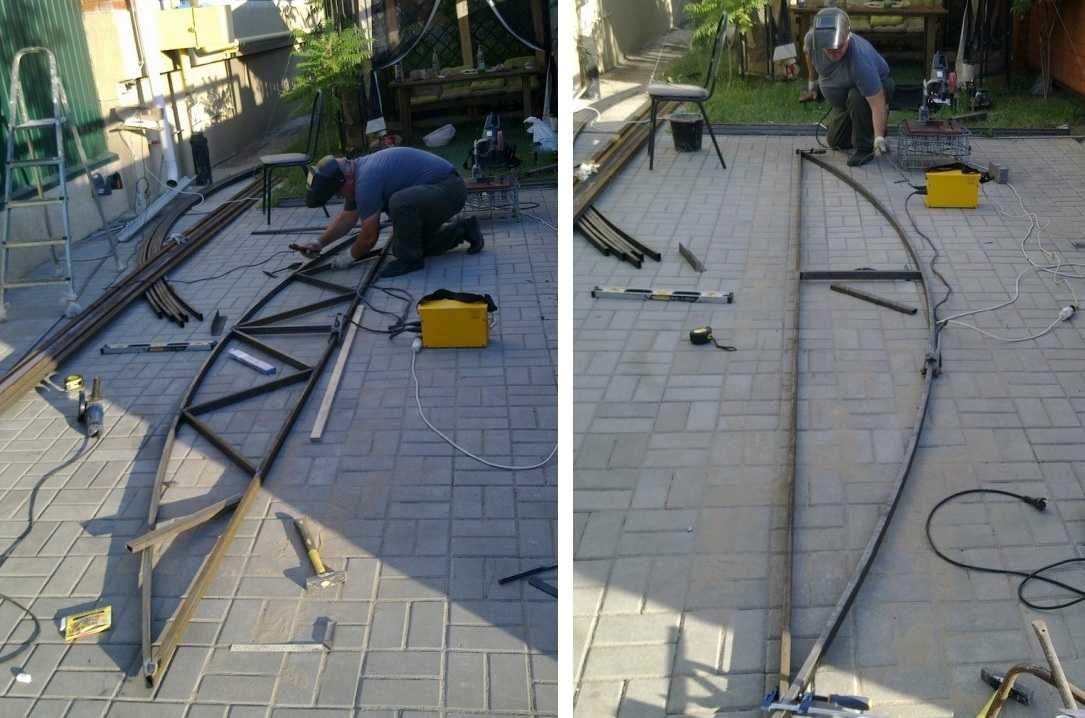

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Исполнение акробатического этюда

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

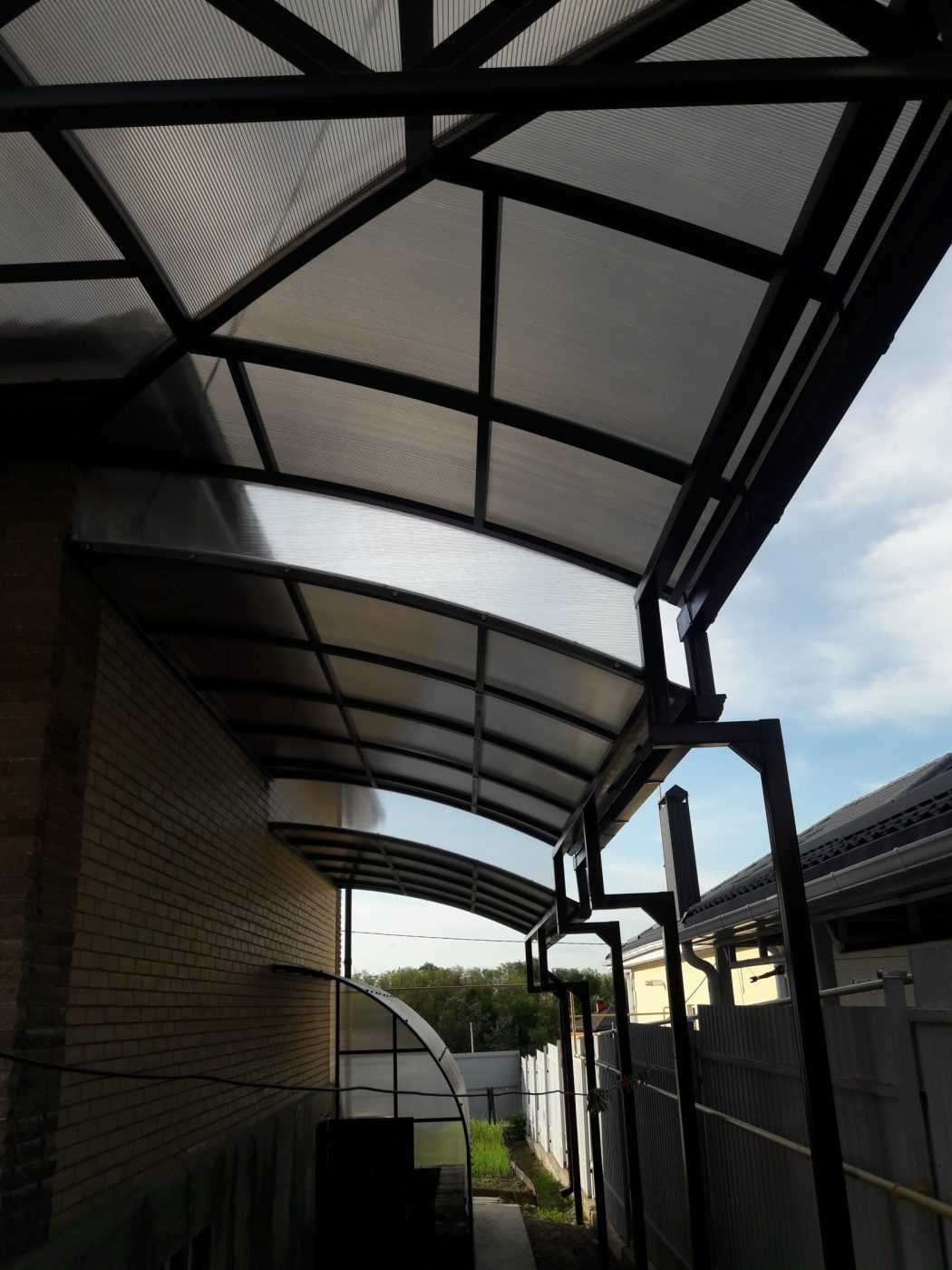

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Виды кровли (с чертежами и размерами)

Самой экономной и простой получается односкатная крыша. Обычно ее используют если навес для машины пристроен к дому: так проще всего организовать нормальное примыкание к стене.

Чертеж навеса с односкатной крышей, пристроенной к дому

Делают односкатную крышу и для отдельно стоящих навесов. В регионах с малоснежными зимами, можно сделать крышу без ската, в тех, где снега выпадает много, необходим уклон не менее 8-10°. В этом случае более низкую сторону делают с юга или востока: чтобы было больше тени. Также в этом случае с южной стороны можно навес зашить и сбоку (или посадить там высокие растения).

Чертеж навеса с односкатной крышей для одного автомобиля

Если делают навес из поликарбоната, то крышу делают сводчатую. Она оптимальна и с точки зрения схода осадков и легко реализуется благодаря гибкости этого материала.

Чертеж навеса со сводчатой крышей

Более сложная в исполнении двускатная крыша. Если делать ее из металла, она имеет относительно несложное строение.

Чертеж двускатной крыши навеса для машины из металла

В случае с деревянным навесом под двускатной крышей система получается многокомпонентная.

Пример устройства двускатной крыши из дерева

>

Основные правила для чертежей навесов

Выполняя чертеж навеса, следует учесть, что минимальна высота конструкции (от земли до нижнего края ската крыши) – 2000-2400 мм, максимальная зависит от вида кровельной системы.

Крыша – что учесть в чертежах

Выше мы подробно разобрали, как сделать расчет односкатной кровли для навеса, двускатная крыша рассчитывается по такому же принципу. Угол наклона зависит от выбора кровельного материала и климата в регионе:

  • 45-60о – снежный районы;
  • 9-20о – ветреные местности;
  • 15-30о – универсальный наклон скатов, подходят практически все виды кровельных материалов: профнастил, рубероид, мягкая черепица, шифер, поликарбонат, оцинкованное железо, металлочерепица, ондулин и пр.

Одно- и двухскатные крыши оптимальны для всех видов навесов из дерева, кирпича, бетона, камня, для кованых изделий. Для сварных металлический конструкций, все больше, устраивают арочную кровлю. Чтобы грамотно рассчитать навес из металлопрофиля своими руками, чертежи должны отражать, помимо размеров постройки, радиус дуги крыши.

Справедливости ради, скажем, что сварные и сборные металлоконструкции венчает не только арочная кровля, но и другие виды ферм. Расчет фермы для навеса, расчет конструкции навеса зависят от общих размеров постройки. Самостоятельно вычислить стропильную систему очень сложно, поэтому лучше воспользоваться онлайн калькулятором, обратиться к специалистам или взять за основу готовый проект стандартной фермы, как на фото ниже.

Пример, как сварить ферму для навеса, чертежи типовых конструкций

Материалы

Приведем стандартные материалы, которые подходят для всех типовых чертежей. Для деревянных навесов:

  • Опоры, обвязка по периметру – брус профилированный или клееный, 100*100, 150-150 мм, оцилиндрованное бревно диаметром 200 мм. Расстояние между столбами 1,5-2,0 м.
  • Стропила – доска обрезная 150*40 мм.
  • Обрешетка – рейка 15-20*40, доска необрезная, фанера влагостойкая, ОСБ.

Чертеж деревянного навеса с расчетными размерами основных узлов конструкции

Металлические навесы:

  • Вертикальные стойки – круглая труба диаметром 100-150 мм, пофилированная труба 50*50, 80*80 – для маленьких до 6 м конструкций, 100*100, 150*150* – для больших построек.
  • Ферма для навеса, каркас (верхний и нижний пояс) – профтруба 40*40, 40*60, 30*60 мм – в зависимости от размера конструкции, толщина стенки 2-3 мм.
  • Укосы и ребра жесткости фермы – металлопрофиль 50*25, 40*20, 25*25 мм, толщина – 2 мм.
  • Обрешетка – профтруба 20*25, 20*40 мм.

Чертеж стандартного козырька

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
