Насосная станция Даб: устройство, технические характеристики и модельный ряд

AL-KO HW 6000 FMS Premium

Современная модель германского производства с интеллектуальной системой управления не останется незамеченной продвинутыми домовладельцами. Она имеет пятиступенчатый рабочий механизм перекачки с электронной системой контроля расхода и давления, при этом все показания отображаются на LCD-дисплее.

Устройство включает в свой состав электродвигатель мощностью 1,4 кВт, расширительный бак на 20 литров, фильтр предварительной очистки воды. Насос забирает жидкость с глубины 8 метров и подает ее на высоту до 50 метров с расходом 6 м3/час. Все основные детали изготовлены из нержавеющей стали. Общий вес комплекта почти 21 кг.

высокая производительность;
экономичное потребление электроэнергии;
защита от сухого хода;
низкий уровень шума;
стильный дизайн.

высокая стоимость;
дорогой ремонт.

AL-KO HW 6000 FMS Premium

Чем отличается насос от насосной станции?

Очень просто. Насос просто качает воду при включении и перестает качать – при выключении.

Насос не имеет прямого отношения к давлению в трубах, регулировка насоса возможна в режимах «качать – не качать, автоматически отключаться при отсутствии воды, качать по максимуму, качать понемножку».

Насос используется для летнего водоснабжения, мощности среднего насоса хватает для полива дачного участка средних размеров и на хозяйственно-бытовые нужды, без особых излишеств.

Для компенсации недостатков насоса, обычно устраивается резервуар с водой, расположенный в максимально высокой точке. На чердаке или на специальной водонапорной постройке. Насос закачивает воду в резервуар и отключается при его наполнении (для этого нужна автоматика). Дальнейшее водоснабжение осуществляется из резервуара.

Монтаж станций

Приобретая насосную конструкцию Джамбо, нет необходимости вызывать мастера, установить ее предельно просто:

В месте соединения всасывающей трубы крепится обратный клапан;
Используя в качестве источника открытый водоем, обратный клапан лучше установить на конце трубы;
Всасывающий шланг или трубопровод не должен иметь перепадов по высоте, поднимаясь к конструкции постепенно;
Располагать насосную станцию Джамбо необходимо в проветриваемом помещении в холодное время года, на открытом пространстве в теплые сезоны. Не допускать конденсата на корпусе, так как это может привести к коррозии крепежей;
Соединения нужно проверять на герметичность, чтобы минимизировать подсос воздуха в приемный трубопровод;
Обеспечение заземления розетке исключит угрозу возгорания. Сила тока работающей насосной станции Джамбо до 5 ампер.

Точные советы по монтажу и подсоединению всех элементов указаны в инструкции к изделию. Никаких сложностей насосная станция Джамбо при установке не доставит, зато работать, при соблюдении советов, конструкция будет долго и безупречно.

Станции насосные Джамбо: модельный ряд и особенности

Торговая марка представлена достаточным количеством агрегатов для удовлетворения нужд каждого собственника.

НС Джамбо 60/35

Это автоматическая насосная станция, показанная для обеспечения локального водоснабжения в частных хозяйствах. Особенности модели:

Работа с шахтами глубиной до 9 метров, где температуры воды +1-+50С;
Автоматическая система управления давлением потока;
Бесперебойный функционал;
Малое потребление энергии;
Автоматическое устройство для остановки двигателя при угрозе перегрева;
Долговечность;
Малая цена от $

Технические характеристики:

Подача 60 л/мин;
Напор 35 м;
Материал корпуса – чугун;
Объем бака 24 литра.

Джамбо 70/50

Применяется станция для обеспечения водоснабжения в домах, коттеджах и на дачах. Мощность 1100 ватт позволяет создавать хорошее давление и доставлять поток на большое расстояние, но емкость бака всего 24 литра, что является недостатком. Однако оснащение инжектором и исполнение из стали, чугуна или пластика – плюсы конструкции. Особенности же данной модели насосной станции такие:

Постоянное давление потока;
Плавный запуск исключает гидравлический удар;
Автоматика для защиты от перепадов напряжения в сети;
Надежность и прочность обеспечивают долгий срок службы;
Цена от $

Джамбо 50/28

Одна из самых популярных моделей товарной линейки, используемая для локального водообеспечения домов и особняков. Характеристики:

Мощность 500 ватт;
Емкость бака 24 литра;
Подъем до 9 метров;
Напор 3 м3/час;
Цена от $

Станция насосная Джамбо данной модели показана для обеспечения водоснабжения небольших домов. Максимальное расстояние подачи воды 28 метров. Не отличаясь по своим техническим особенностям, конструкция имеет малое потребление энергии и сниженную ценовую стоимость.

Повысительные станции на основе поверхностного насоса

Их устройство следующее:

Насос;
Рыле, благодаря которому в насоснойстанции сохраняется стабильный уровень давления, которое должно быть примерно от 1,5 до 2,8 Бар;
Манометр, по которому можно ориентироваться на стабильность уровня давления;
Соединительные элементы;
Мембранный бак. Внутри такого бака располагается мембрана, в которой находится вода. На задней поверхности мембранного бака предусмотрен нипель, который, по аналогии с машинным нипелем, подкачивается насосом. Вода из мембраны сжимает поступающий в бак воздух, вследствие чего возникает перепад давления. Мембраны для гидробака могут быть изготовлены из бутиловой резины, этилен-пропиленовой резины и из бутадиен-нитрильного каучука. Все эти виды резины экологичны и могут применяться, если вода будет использоваться в питьевых целях. Самая долговечная — это мембрана из бутиловой резины, а самая универсальная — мембрана из бутадиен-нитрильного каучука. Объем самого бака тоже весьма важен, поскольку от объема бака зависит частота включения силовой установки, а значит и срок службы всей станции.

Насосные станции на базе поверхностного насоса можно дифференцировать по материалу помпы: из пластика, из чугуна или из нержавеющей стали. Станция с помпой из пластика создаст меньше всего шума, к тому же пластик довольно недорогой материал. Использование чугуна также поможет избежать раздражающе громкого шума и обеспечит безопасность при высокой силе напора воды, например, как в эжекторной станции

Однако, в этом случае следует обратить внимание на наличие внутреннего покрытия, предотвращающего коррозию. Нержавеющая сталь — самый «шумный» из всех материалов, однако самый безвредный. Обращайте на это внимание, если хотите выбрать лучшую станцию для своего дома

В целом, такие насосные станции очень удобны, надежны и потому весьма популярны. Однако, максимальная глубина, с которой станция может закачать воду, составляет 8 метров. Поэтому, если владельцу дома предстоит закачивать воду с большей глубины, ему следует остановить свой выбор на станции для частного дома на основе эжекторного или погружного насоса.

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной представляет собой отдельный внешний узел, погружаемый в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и зеркалом воды.

С технической точки зрения эжектор – устройство довольно простое. Его главный конструктивный элемент – сопло – представляет собой патрубок с зауженным концом. Проходя через место сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область с низким давлением, т. е. возникает эффект разряжения.

Под действием этого разряжения в трубу засасывается новая порция воды из скважины. В итоге насос тратит меньше энергии для транспортировки жидкости на поверхность. Возрастает эффективность насосного оборудования, равно как и глубина, с которой можно закачивать воду.

Насосные станции с встроенным эжектором

Встроенные эжекторы обычно помещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить общие габариты установки и несколько упростить монтаж насосной станции.

Максимальную эффективность такие модели демонстрируют, когда высота всасывания, т. е. расстояние по вертикали от входного патрубка насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Разумеется, следует учитывать еще и расстояние по горизонтали от скважины до места размещения насосной станции. Чем больше длина горизонтального участка, тем меньше глубина, с которой насос способен поднимать воду. Например, если насос установлен непосредственно над источником воды, он сможет поднять воду с глубины 8 м. Если тот же самый насос удалить от точки водозабора на 24 м, то глубина поднятия воды уменьшится до 2.5 м.

Помимо низкой эффективности при больших глубинах залегания зеркала воды подобные насосы обладают еще одним явным недостатком – повышенным уровнем шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей сквозь сопло эжектора. Именно поэтому устанавливать насос с встроенным эжектором лучше в отдельном подсобном помещении, за пределами жилого здания.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного может находиться на значительном удалении от насоса – он подключается к погружаемой в скважину части трубопровода.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из скважины на поверхность, по второй часть поднятой воды возвращается вниз, в эжектор.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр скважины, предусмотреть это лучше еще на стадии проектирования устройства.

Подобное конструктивное решение, с одной стороны, позволяет существенно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов с встроенными эжекторами, до 20-40 м), но с другой – ведет к уменьшению КПД системы до 30-35%. Впрочем, получив возможность значительно увеличить глубину забора воды, вы легко смиритесь с последним.

Если расстояние до зеркала воды на вашем участке не слишком глубоко, то нет необходимости монтировать насосную станцию непосредственно возле источника. Это значит, что у вас появляется возможность отдалить насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагают непосредственно в жилом доме, например, в подвальном помещении. Это обеспечивает повышение срока службы оборудования и упрощение процедур настройки системы и профилактических работ.

Еще одним несомненным достоинством выносных эжекторов является существенное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, уже не побеспокоит жильцов дома.

Насосная станция с выносным эжектором.

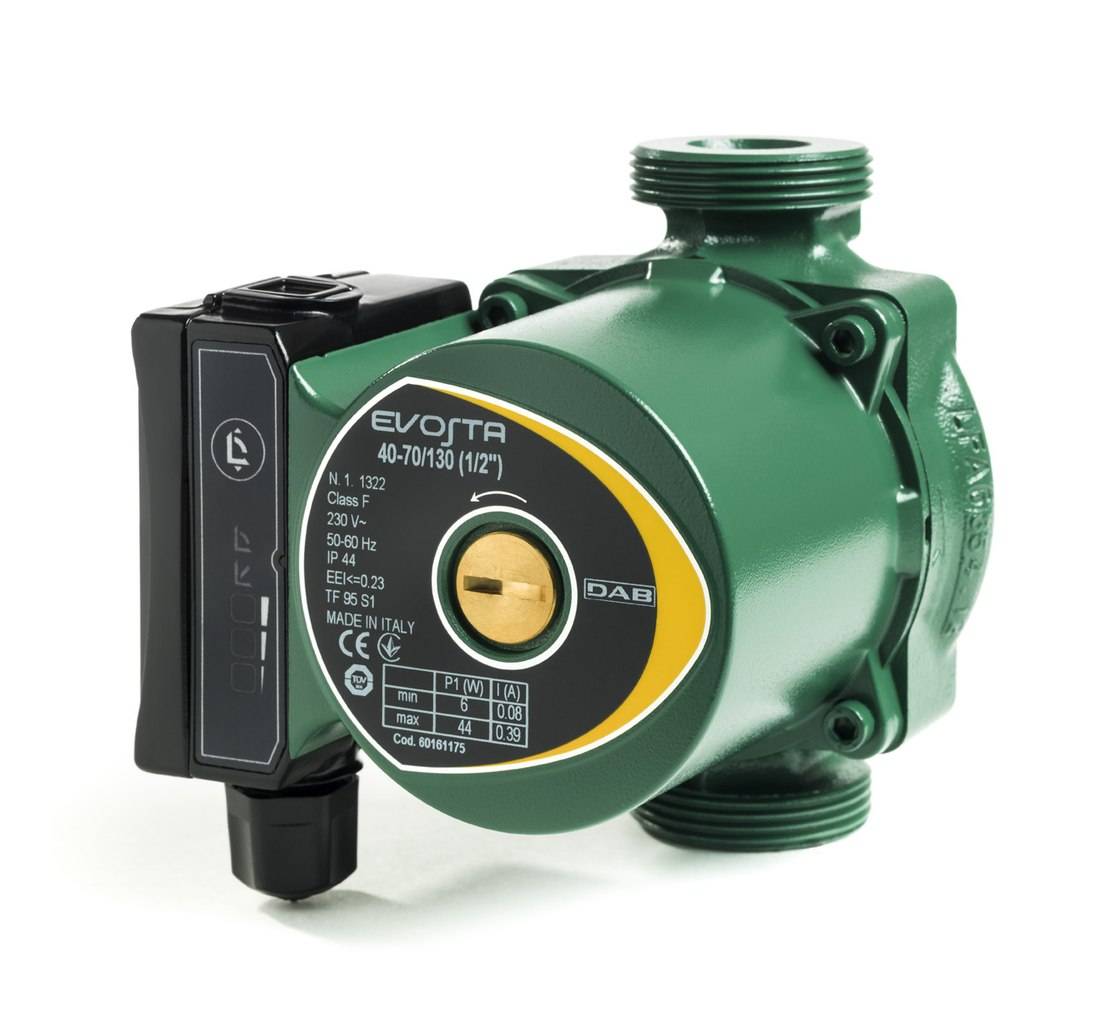

Преимущества насосы DAB

При высокой эффективности работы, потребление энергии в насосном механизме снижено на половину;
Высокий класс изоляции F;
максимальная допустимая температура 155 градусов;
соответствует уровню защиты ip44, то есть, может работать при повышенной влажности;
Отвечает требованиям европейской сертификации;
Смазка подшипников осуществляется перекачиваемой жидкостью;
Возможность самостоятельно переключать скорости;
Качественные материалы изготовления;
Простой монтаж и приемлемая цена насоса;
Гарантия 24 месяца;
Большой выбор циркуляционных насосов DAB pumps для частных и коммерческих целей;
Бесшумность;

Виды автоматических насосных станций

Пропустить информацию и перейти сразу к лучшим насосным станциям для дачи и частного дома.

Зависимо от способа всасывания жидкости, принципа работы, насосные водяные станции бывают двух типов.

Вихревые. В подобном оборудовании для откачки воды повышение давления осуществляется за счет создания нескольких вихрей одновременно. Завихрения образуются из-за вращения лопастей, которые закреплены на рабочем колесе. Единственный недостаток вихревого насосного оборудования – чтобы запустить подобный агрегат, достичь максимального КПД в кротчайшие сроки, необходимо создать определенный уровень изначального давления.
Центробежные. В такой конструкции установлено одноименное рабочее колесо, за счет которого нагнетается требуемое давление. За счет него жидкость может подаваться на поверхность с большой глубины. Из основных преимуществ необходимо отметить возможность подачи воды из очень глубоких скважин, работы с жидкостями различной температуры.

Зависимо от конструкционных особенностей, насосные станции можно разделить на 2 группы – с выносными и встроенными эжекторами. К первой группе относятся технологические сложные насосы, для установки которых необходимо два контура труб, однако они могут качать воду с глубины более 8 метров. Ко второй группе относится простое, компактное оборудование, которое может осуществлять подачу жидкости с колодцев и скважин глубиной до 8 метров.

Рекомендуем также: рейтинг лучших глубинных насосов для скважины.

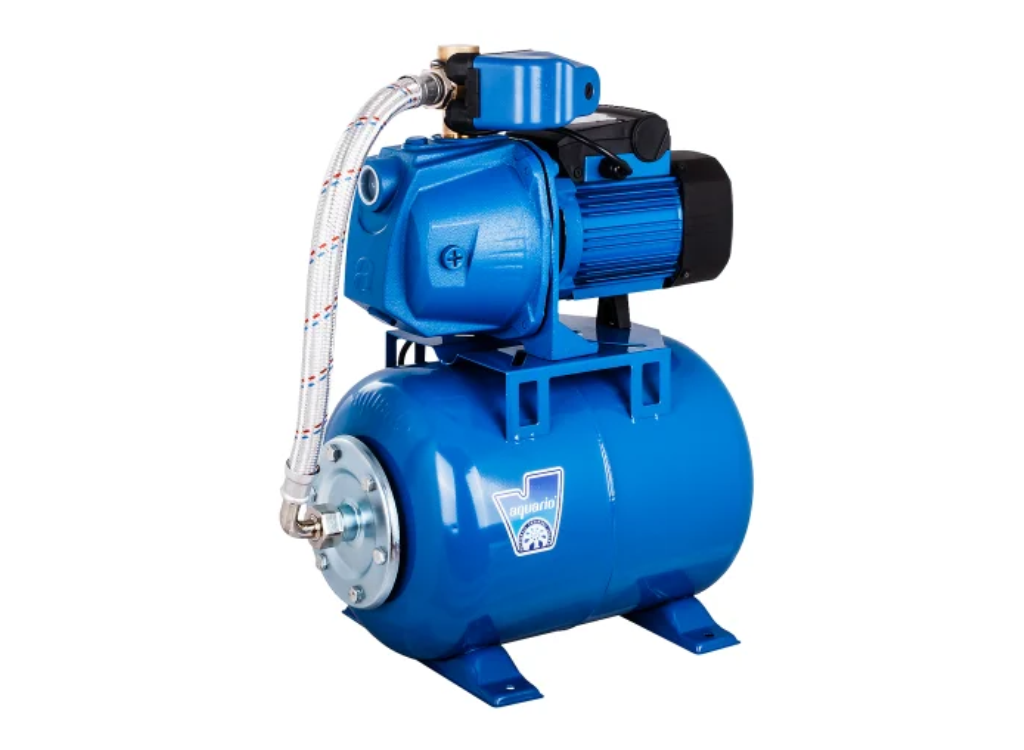

Aquario AUTO AJC-101

Насосная станция, способная перекачивать до 3,3 куб. м воды и создавать напор до 52 метров. Максимальная глубина всасывания – 8 м. Применяют её обычно для перекачивания чистой воды из открытого водоёма, скважины или колодца. Насос автоматически включается и выключается, работает с жидкостями с температурой в пределах +1 – +40 ⁰С и содержанием мелких частиц диаметром до 1 мм.

Насосная станция Aquario AUTO AJC-101 (24 л) (1000 Вт) в рейтинге зарядных устройств

Среди особенностей этой станции можно назвать вал, сделанный из нержавеющей стали и за счёт этого более долговечный, мощный асинхронный двигатель и доступную стоимость.

доступная, благодаря российскому производству, цена – особенно, по сравнению с европейской продукцией;
значительная высота подъёма и неплохая производительность;
высокий уровень надёжности большинства деталей насоса;
компактные размеры;
перекачивание воды, в которой содержатся частицы диаметром до 1 мм.

необходимость периодической замены манжета – чаще, чем на других насосных станциях;
высокий уровень шума.

Модельный ряд

Насосные станции DAB представлены на рынке множеством моделей с разными характеристиками.

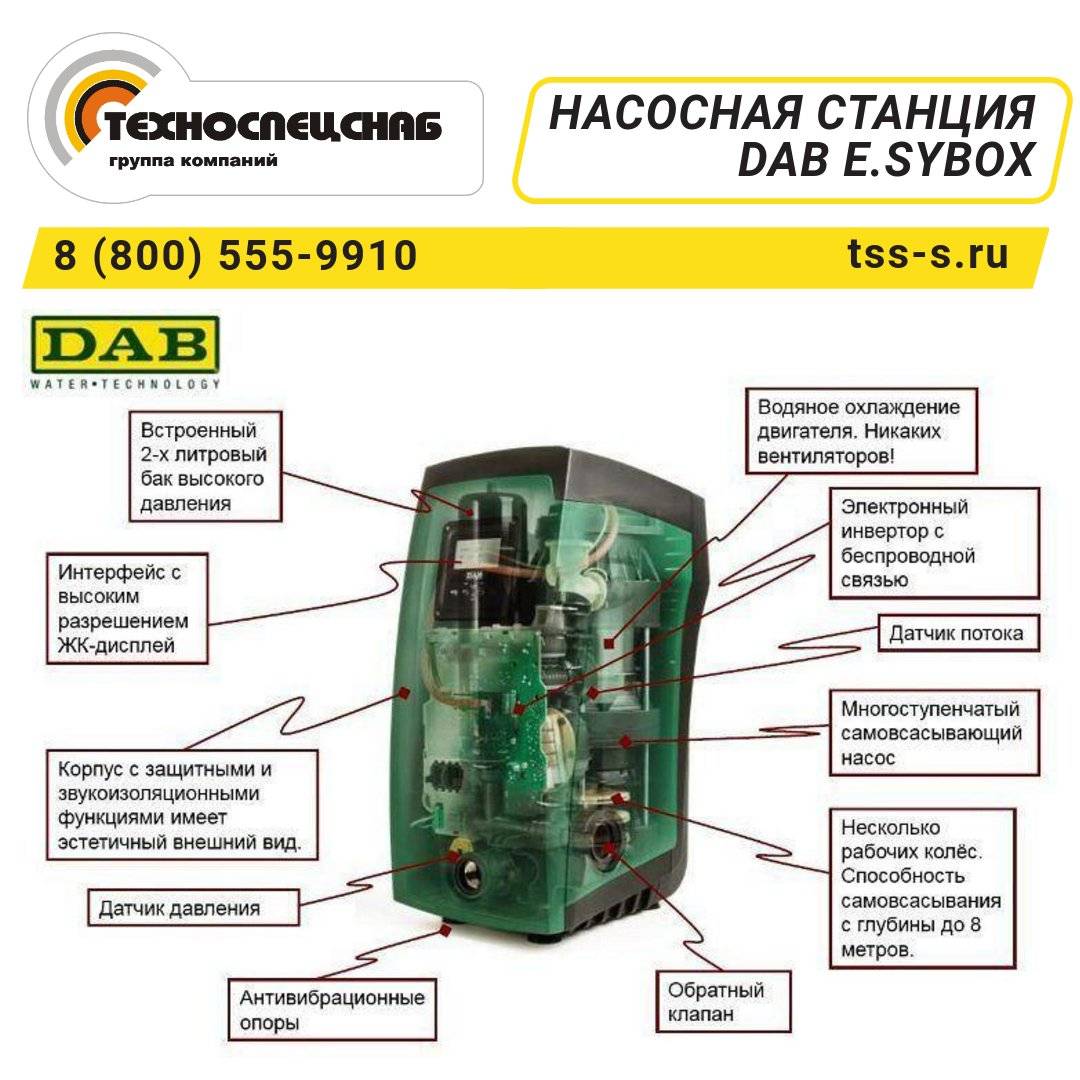

DAB E.Sybox Mini

Мини-устройства имеют небольшие размеры, что позволяет размещать их под раковиной. Насосную станцию можно разместить вертикально, горизонтально или повесить на стену. Установка работает с минимальным уровнем шума 45 дБ. Это достигается размещением насоса внутри самого резервуара.

Модель способна обеспечивать напор воды 50 м при расходе 80 л / мин. Максимальная глубина всасывания 7 м.

Aquajet 82 М

Характеристики:

есть термозащита, манометр;
напор – 47 м;
расход воды – 3,6 куб.м / ч;
тип горизонтальной установки.

Корпус насосной станции выполнен из чугуна. Это обеспечивает долгий срок службы.

Aquajet 102 М

Стандартный напор насосной станции 53 м, расход воды 3,6 куб.м / час. Тип монтажа агрегата – горизонтальный. Также оборудован реле давления, манометром, тепловой защитой. Устройство отлично подходит для непрерывной работы.

Aquajet 112 М

Система оборудована реле давления, которое автоматически включает и выключает. Устройство создает напор 61 м при расходе воды 3,6 куб.м / ч. Насосная станция может работать в непрерывном режиме, но не имеет защиты от сухого хода.

Aquajet 82 Aquajet 112 Aquajet 102 E.Sybox Mini
