Преимущества
Приобретение и последующее применение VRF-систем гарантирует владельцам ряд технических и функциональных преимуществ, которые раскроются при монтаже и последующей эксплуатации.
Энергоэффективность
Параметры данных установок варьируются, при чем мощность выбирается автоматически таким образом, чтобы минимально расходовать электроэнергию. Это достигается путем взаимодействия цифровой системы управления с компрессором и температурным датчиком. Инверторная система регулирования позволяет плавно настраивать параметры мощности после запуска.
Точность поддержания параметров
Параметры температуры задаются для системы управления пользователем, весь контроль осуществляется при помощи расширительного вентиля, который также имеет электрическое побуждение для работы. При изменениях параметра температуры воздуха в окружающей среде, происходит плавное изменение «выдаваемых» параметров в самой VRF.
Важно! Если бы рабочие параметры регулировались дискретно, то плавная регулировка и поддержание параметров было бы невозможным.
Удобство
Система весьма надежна и легко управляется. Команды можно задавать при помощи сенсорного табло или дистанционного пульта. Команда задается пользователем, а сама система производит регулировку нужных рабочих параметров и их реализацию.
Охлаждение и обогрев одновременно
Некоторые модели VRF-систем могут использовать несколько блоков, один из которых используется для охлаждения, а второй для обогрева.
Экономия площади
Наружный блок монтируется на фасад, а расположение внутренних блоков производится в удобном месте, их конструкция эргономично и естественно встраивается в интерьер.
Большой выбор
Современные VRF-системы представлены большой номенклатурой разнообразных моделей и производителей, которые гарантируют качество, надежность и эффективность своих изделий.
1 Характерное устройство и особенности VRV оборудования
VRV системы по заявленному принципу работы, мало чем отличается от деятельности обычных сплит-систем. В классической VRV системе кондиционирования механизм циркуляции хладагента происходит точно так же, как и в обычной климатической технике предыдущего поколения.

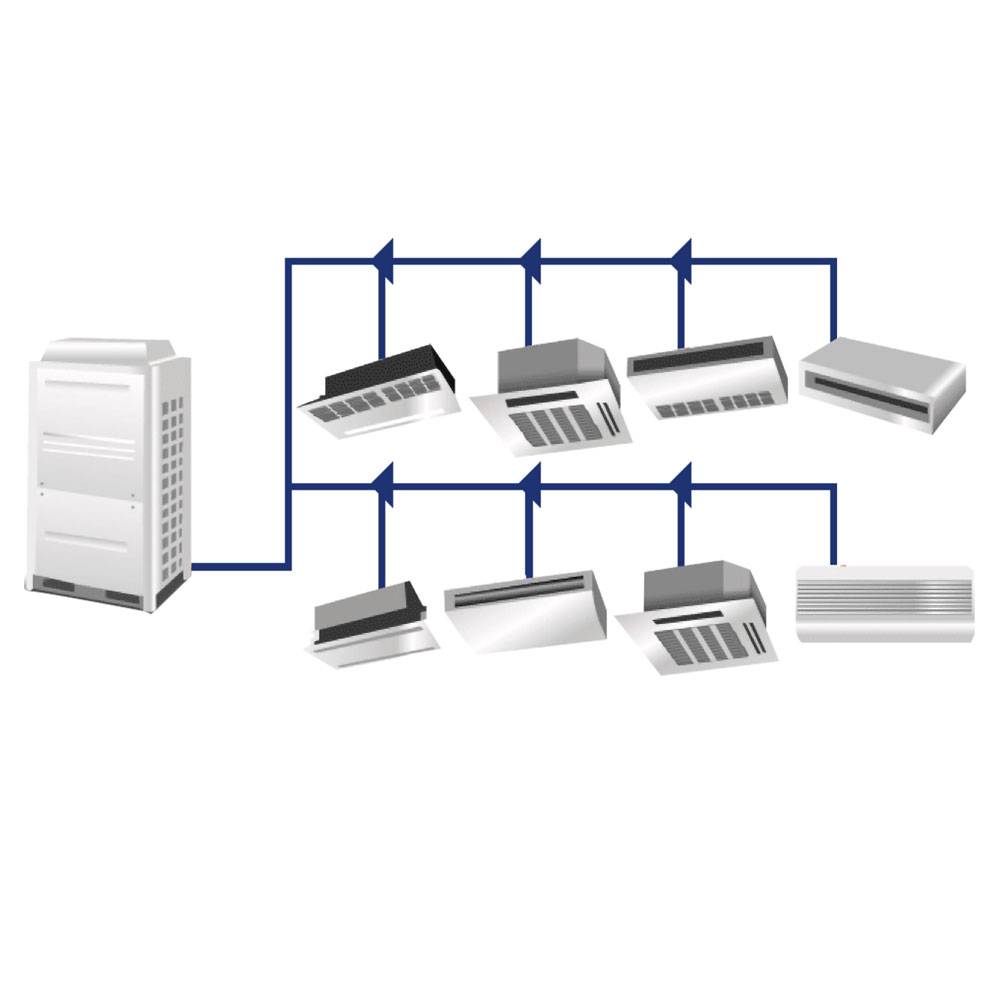

Фото 1.Принцип работы VRV оборудования
Главным отличием станет мощность внешнего блока, которая позволяет подключать к нему множество внутренних модулей.
Сразу стоит заметить, что обычная сплит-система небольших размеров не выделяет много шума. Особенности VRV кондиционирования заставляют систему поглощать большое количество энергии, благодаря своей мощности и работать при повешенном шумовыделении. Из-за таких качеств наружный блок данной системы можно устанавливать только в десяти метрах от всей постройки.
Само устройство базируется на нескольких модификациях. Они бывают:
- напольного исполнения;
- навесного варианта;
- кассетные.
Приобретение того или иного типа кондиционера VRV будет основано на пространственных характеристиках здания, позволяющих разместить данную систему. Любой вариант внешнего блока отличается крайней аккуратностью. Но вместе с тем к нему будут протянуты магистрали для подачи нужных ингредиентов к внутренним модулям.
Самым большим плюсом можно считать возможность соединения двух-трех внешних блоков с тридцатью или более точками внутренних элементов.
Такую дорогую по стоимости технику должны устанавливать только квалифицированные мастера. У них должны быть практические навыки, основанные на теоритических знаниях. Потому что подобный монтаж очень дорого обойдется, если возникнут ошибочные действия при установке оборудования.
Самая сложная часть монтажа заключается не в установке блоков и модулей, а именно в распределении и правильном подключении всех магистралей.
Что касается внешнего блока, то при его установке, нужно учитывать звук от двигателя, который не должен мешать людям в здании. Чем мощнее модель, тем дальше от периметра она должна располагаться. Однако существует отличный вариант месторасположения таких блоков – это крыша строения. При такой форме установки, люди в здании не будут ощущать дискомфорта. Главное – суметь закрепить оборудование именно на крыше.
Часто конструкция кровли не дает такой возможности. В принципе, можно произвести монтаж и на стену в специальном каркасе.
Для того чтобы выбрать подходящее место для монтажа нужно придерживаться нескольких критериев.
- 1. Особенности архитектурной конструкции строения.
- 2. Возможность установить блок возле здания, не захватывая чужую территорию.
- 3. Расстояние до жилых помещений с расчетом дальности воздействия шума.
Мультизональные VRV и VRF системы кондиционирования
Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:
- В служебных зданиях;
- На предприятиях;
- В офисах;
- В гостиницах;
- Прочее.
Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.
Мультизональные системы бывают двух видов VRV и VRF:
- Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
- Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.
Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.
Что такое VRV система кондиционирования
Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.
Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.
Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.
У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:
- Кассетным;
- Напольным;
- Навесным и т. д.
Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.
Что такое VRF система кондиционирования
VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.
Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.
Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.
Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.
Устройство системы
Системы мультизонального класса от ведущих производителей в виде одного внешнего блока способны выполнять поддержку одновременно 48 внутренних блоков. Кроме этого до 4 внешних блоков может быть объединено в одну систему с единым управлением. Внутренние блоки настенных, напольно-потолочных, канальных, кассетных систем идентичны внутренним блокам VRF, их мощность может колебаться в пределах 2-20 кВт и определяется индивидуальными потребностями для каждого из кондиционируемых помещений.
Движение хладагента осуществляется по 2-3 центральным трубам, одна из которых предназначена для его подачи к внешнему блоку. При двухтрубной системе внутренние блоки могут одновременно производить нагрев или охлаждение. В этом случае хладагент из внешнего блока подается во внутренний в виде жидкости (при работе на холод) или в виде газа (при работе на отопление).
Трехтрубная система обеспечивает подачу хладагента в любом из состояний, тем самым позволяя внутренним блокам работать независимо и выполнять одновременно обогрев и охлаждение разных помещений. Система управления выполняет постоянный мониторинг температуры в помещениях, сравнивая ее с заданной.

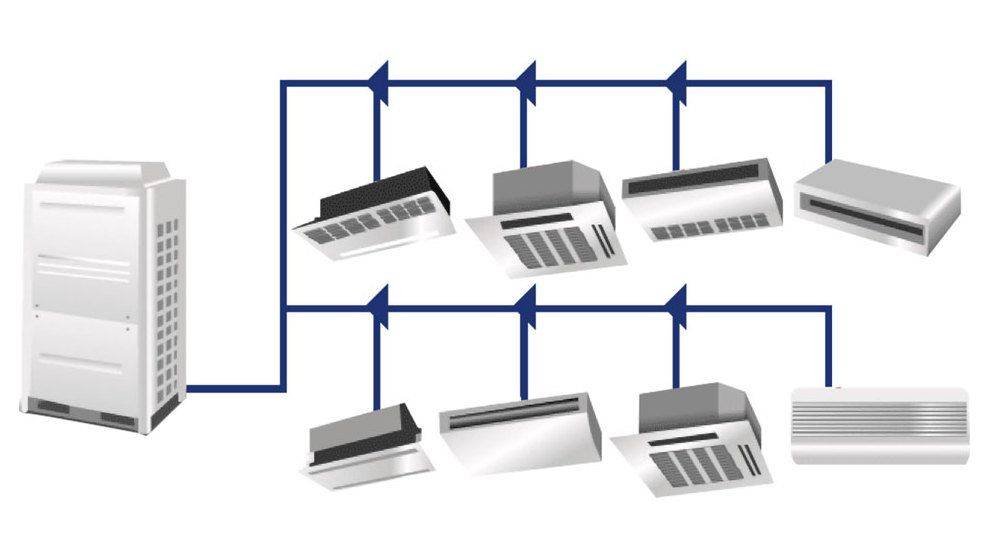

Схема устройства
В зависимости от вида отклонений происходит подключение внутренних блоков ко второй или третьей трубам с хладагентом. В целом, за управление системой отвечает микропроцессор, который в автоматическом режиме распределяет мощность на каждом из участков. При этом каждым внутренним блоком можно управлять не только в автоматическом режиме, но и принудительно с помощью пользовательского пульта.
Для обеспечения стабильной работы мультизональной системы оптимальным считается, если внешний и внутренний блоки изготовлены одним производителем. В случае несоблюдения данного требования могут наблюдаться конфликты из-за сбоев в работе микропроцессорной части.
Назначение и устройство блока ротации
Организация системы охлаждения путем установки не только основных, но и запасных, резервных, кондиционеров сама по себе не спасает положение.
Необходимо согласовать работу всех аппаратов таким образом, чтобы при любых условиях температура в помещении оставалась стабильной. Для этой цели используют специализированные комплексы, которые часто называют просто согласователями.
Организация системы кондиционирования, включающей основной и резервный кондиционеры, один управляющий блок, два исполняющих блока и три термодатчика с подключением шины для оповещения о пожаре и аварийных ситуациях
Стандартный комплекс включает в себя управляющий блок и исполнительные блоки.
Совместно они выполняют следующие базовые функции:
- контроль за работой системы;
- переключение кондиционеров при поломках;
- обеспечение поочередного функционирования;
- равномерное распределение рабочих часов.
Надежная система кондиционирования серверной состоит из не менее двух кондиционеров: основного и резервного. Каждый из них по своим техническим характеристикам должен быть способен поддерживать необходимые температурные условия в серверном помещении.
При поломке одного кондиционера блок ротации оперативно включает второй, исправный, аппарат. При выполнении данной функции задействуются термодатчики, измеряющие температуру и реагирующие на ее малейшее повышение. Функция резервирования помогает не только в аварийных ситуациях, но и, например, при плановом техобслуживании и ремонте кондиционеров.
Один из вариантов организации системы охлаждения в серверной комнате с блоком резервирования и питанием кондиционеров от отдельного автомата
Реализация такого решения позволяет поменять фильтры, заправить кондиционеры хладогентом, выполнить более сложные операции в любой удобный момент, продолжая при этом поддерживать оптимальный микроклимат в серверном помещении.
Блок ротации также обеспечивает поочередное функционирование кондиционеров и сплит систем и в результате совокупное время их работы примерно одинаково. В результате продлевается межремонтный период и эксплуатационный срок охлаждающего оборудования.
Недостатки
К недостаткам можно отнести два фактора, которые могут в конечном итоге сказаться на целесообразности выбора между VRF и чиллер-фанкойлами.
Высокая стоимость
Установки VRF значительно дороже обычных сплит систем, это объясняется качеством исполнения, оснащением высокочастотной электроникой и дополнительными опциями. Кроме того, в VRF-системах используются более мощные и производительные компрессоры.
Сложное проектирование и монтаж
Для установки VRF систем учитываются инженерные особенности помещения, его площадь. Все параметры выявляют ряд требований для проектировки изделия. К монтажу и подключению следует привлекать квалифицированных специалистов, – в итоге все это также сказывается на окончательной стоимости запуска в работу VRF.
На сегодняшний день VRF-системы – это самая вершина в качественном и функциональном понимании среди климатических систем различного рода и назначения. Они обеспечивают высокой уровень эффективности, надежности и комфорта.
Впрочем, все эти сложности – это лишь по отношению к сплит-системам. В сравнении с системой чиллер-фанкойл как проектирование, так и монтаж, да и стоимость VRF заметно проще и ниже.
Преимущества мультизональных систем Mitsubishi Heavy Ind.
Высокая энергоэффективность. В новой серии VRF-системы KXZ от Mitsubishi Heavy Industries удалось добиться значительного роста показателей энергосбережения. Доработка алгоритмов управления и инновационные изменения в конструкции оборудования позволили получить максимальный коэффициент энергоэффективности в режиме охлаждения, равный 3,9 для стандартных и 4,6 для высокопроизводительных моделей наружных блоков мультизональных систем кондиционирования. Это означает, что на каждый киловатт энергии техника выдает до 4,6 киловатт холода.
В 2015 году в линейке KX впервые представлен модельный ряд блоков с увеличенной энергоэффективностью KXZX (HI-COP). Новые мультизональные системы кондиционирования будут особенно актуальны для объектов с высоким приоритетом показателей энергосбережения.
Мультизональность. Залы торговых и деловых центров, номера гостиниц, комнаты офисных и жилых зданий, загородных домов имеют различное функциональное назначение, в соответствии с которым определяется мощность и режим работы климатического оборудования. Например, параметры кондиционирования для номеров в отеле будут отличаться от рекомендуемых показателей для ресторана или конференц-зала. Таким образом, основное требование, которое сегодня предъявляется к VRF-системам, – независимая работа каждого отдельного блока. Условие мультизональности в полной мере выполняется устройствами линейки KXZ, разработанными крупным японским концерном Mitsubishi Heavy Industries.
Безопасность и надежность. Новая серия VRF-систем Mitsubishi Heavy Industries не содержит токсичных и взрывоопасных газов, отличается экономным энергопотреблением и имеет большой рабочий ресурс. Оборудование MHI надежное и экологичное.
Удобство в эксплуатации. Компания предлагает целый ряд новых функций для пользователей, которые значительно упрощают процесс настройки режимов работы. Для управления оборудованием новой серии используется слаботочный высокоскоростной интеллектуальный способ передачи данных SuperLink-II. Оборудование может в рамках одной ветки одновременно регулировать работу 48 внешних и 256 внутренних блоков.
Мультизональные vrv и vrf системы кондиционирования
Преимущества и недостатки устройств нужно сравнить с популярным методом кондиционирования крупных зданий чиллер-фанкойлов.
| vrv и vrf | чиллер-фанкойл |
| по способу передачи теплоносителя | |
| испарение хладагента в теплообменниках внутреннего блока. Отсутствие промежуточного теплообмена идет в плюс к энергоэффективности. | циркуляция предварительно охлажденной чиллером жидкости |
| по конструкторским решениям | |
| Использование компрессоров с переменной производительности дает высокоточную регулировку. Обмен данными внутри программы позволяет выбирать оптимальную температуру хладагента и направлять дозированное его количество к тому месту, где он необходим. | Производительность чиллера зависит от температуры входящего в теплообменник теплоносителя. Регулировка ступенчатая, как следствие большие затраты электроэнергии, большая инерционность установки, невозможность точных настроек. |
| степень комфорта потребителя | |
| автоматическая регулировка предусматривает плавные изменения скорости вентилятора | клапанная регулировка в двух положениях приводит к колебанию температур внутри помещения |
Из технических параметров можно вывести плюсы и минусы обеих установок.
Достоинства VRF/VRV:
- энергоэффективность;
- точность настроек;
- полная автоматизация процессов регулировки;
- невысокое шумовое давление внутренних и наружных частей;
- наличие готовых решений центрального упарвления и диспетчеризации;
- невысокая сложность работ по установке;
- минимальное проектирование;
- работа на охлаждение и обогрев;
- интеграция с вентиляцией и «умным» домом.
Недостатки:
- высокий уровень начальных расходов;
- высокая стоимость изменения конфигурации внутренних частей системы, полная ее остановка для производства работ;
- ограничение линейных размеров трасс.
Изучение сильных и слабых сторон обеих систем поможет принять решение об установке одной из них.
Наиболее известными производителями чиллер-фанкойлов являются компании Electrolux и Mitsubishi
Преимущества:
- относительно низкая цена
- широкие возможности и небольшая цена работы по внесению изменений конфигурации внутренних блоков;
- высота и длина трасс не ограничены;
- простота монтажа позволяет привлекать к монтажным работам персонал с невысокой квалификацией.
Недостатки
- высокий расход электричества; Больший расход электроэнергии;
- сложность проектирования, большой объем расчетов;
- сложное устройство и множество элементов запорной арматуры;
- расходы на обслуживание, включающее в себя промывку гидравлики и очистку грязевых фильтров.
Как видно из сравнительного анализа, основной недостаток VRF/VRV высокая стоимость.
Кондиционирование система vrv
Пионером в производстве климатической техники нового поколения стала компания Daikin Industries. Японские разработчики прописали в названии новой торговой марки аббревиатуру VRV, подчеркнув отличие своего изобретения от ранее применявшихся схем. Variable Refrigerant Volume переводится как переменный объем хладагента.
Кондиционирование система vrf
Является аналогом VRV. Другие компании, выпускающие подобное оборудование, не вправе пользоваться зарегистрированным товарным знаком, поэтому заменили Volume на flow, что переводится как поток.
Мультифункциональные системы выводят уровень комфорта на новый уровень, позволяют экономить дорогостоящую энергию.
Установка мультизональных систем
Монтаж внешних блоков осуществляется на специально подготовленное основание с виброгасящим фундаментом. При этом наружный модуль может быть размещен в техническом помещении, на крыше или на территории, прилегающей к зданию.
Монтаж фреоновой трассы и разветвителей (рефнетов). На первом этапе работ прокладывают медную трубу в теплоизоляционной оболочке. В дальнейшем по этой магистрали будет циркулировать теплоноситель. От правильного монтажа фреоновой трассы зависят последующие затраты на эксплуатацию VRF-системы, поэтому выбор диаметра труб ведется в полном соответствии с технической документацией и проектом для конкретного объекта. Установка разветвителей (рефнетов) выполняется на расстоянии, которое определено программными расчетами. На этой же стадии монтируют электрический кабель, линии связи и управления оборудованием кондиционирования.
Установка внутренних блоков. Возможен монтаж модулей напольного, настенного типа, а также кассетных моделей в подпотолочном пространстве или канальных, предполагающих разведение сети, воздуховодов. Некачественное выполнение работ на этом этапе может привести к протечке дренажа или к серьезной поломке внутренних механизмов блоков.
Монтаж дренажной системы. Прокладка трассы выполняется либо от каждого внутреннего блока на фасад здания, либо сводится в единый канал водостоков, а чтобы конденсат не замерзал, желательно предусмотреть опциональное дополнение «антилед». Кроме этого, дренаж VRF-системы может быть подключен к бытовой канализации, в этом случае переход необходимо делать через сифон.
Монтаж системы управления. На этом этапе инсталляции выполняется установка централизованного пульта для контроля и регулировки работы только наружных блоков или всей сети кондиционеров в целом. Возможен также монтаж индивидуальных пультов управления для внутренних модулей.
Сборка контура и опрессовка. После того как будет завершен монтаж внешних и внутренних блоков, выполняют подключение фреоновой магистрали. Процесс, в ходе которого трубы для циркуляции хладагента соединяются в единую трассу, называют вальцеванием. На следующем этапе работ контур тщательно проверяют на герметичность, чтобы в процессе эксплуатации избежать возможных утечек во фреоновой трассе, в местах пайки и на вальцовочных соединениях. При этом желательно оставить сеть под избыточным давлением.
Пуско-наладочные работы. На этом этапе производится вакуумирование VRF-системы специальным оборудованием для удаления влаги, неконденсируемых веществ и воздуха. Для эффективной эксплуатации кондиционеров иногда требуется дозаправка хладагентом.
Диспетчеризация. Монтаж нового климатического оборудования предполагает подключение пультов управления, шлюзов и консолей, а при необходимости установку интеллектуальной управляющей программы. Тщательно проверяется работоспособность всех компонентов мультизональной системы, качество контроля функционирования внутренних и наружных блоков, а также всего комплекса оборудования в целом.
Тестовый запуск и ввод в эксплуатацию. На данном этапе производится окончательная проверка работоспособности VRF-систем, диагностика всех ключевых параметров, обучение правилам эксплуатации лица, ответственного за оборудование. После успешной проверки техника сдается заказчику, при этом обязательно подписывается акт ввода в работу.
Проектирование, подбор и монтаж мультизонального кондиционирования – это достаточно сложный процесс, но при обеспечении профессионального подхода результат превзойдет самые смелые ожидания. Современные VRF-системы обеспечивают высокие показатели энергоэффективности, надежности и максимально возможный на сегодняшний день уровень комфорта в вопросах охлаждения и даже обогрева воздуха в помещениях.
Основные преимущества мультизональной VRF-системы Mitsubishi Heavy Industries:
- ШИРОКИЙ МОДЕЛЬНЫЙ РЯД
- ЭКОНОМИЧНЫЕ
- ПРОДВИНУТЫ И НАДЕЖНЫЕ
- УДОБНЫЕ В ЭКСПЛУАТАЦИИ, ПРОСТЫЕ В ПРОЕКТИРОВАНИИ И МОНТАЖЕ
