Правила выбора водосточных систем
Есть множество деталей, входящих в систему водостока. Их количество в каждом случае высчитывается индивидуально. Всё зависит от того, какую площадь занимает крыша.
металлический водосток
Желоба и трубы бывают нескольких разновидностей:
- с прямоугольным сечением;
- с сечением в виде круга.
Прямоугольники дешевле кругов. Но в некоторых случаях их монтаж провести сложнее. Удобнее и проще будет устанавливать системы с сечением прямоугольным, если у строения множество углов, выступов, других геометрических сложностей. Но многие выбирают именно круглое сечение. Они проще всего монтируются, выглядят аккуратнее.
Надо иметь в виду две важные характеристики, рассчитывая диаметр сечения:
- общая площадь кровельного покрытия;
- средний объём стоков.
Лучше иметь некоторый запас по диаметру. Тогда и пропускная способность будет больше.
Сборка частей водосточной системы
Учитывая количество различных элементов, которые придется стыковать (желоба, воронки, различные соединители), их сборка в отдельные секции производится на земле. Даже стоя на лесах, на весу, да еще и на высоте, такую работу качественно не выполнить. Именно поэтому внизу система монтируется секционно, а потом отдельные ее части вверху соединяются в общую конструкцию.
Сам процесс сложности не представляет, тем более, если есть инструкция
Необходимо обратить внимание на качество уплотнения стыков. Распространенная ошибка – соединение лотков «намертво»
Нельзя забывать о таком понятии, как температурная деформация. Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе.
Исходя из этого, используются РТИ или подобные им. А вот различные замазки, клеящие составы не применяются.
Зачем нужны водостоки?
Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.
Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.
Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.
Выбор диаметра желоба
Для выбора сечения желоба и отводных вертикальных труб, следует руководствоваться следующими параметрами:
- желоба 100 мм и трубы 75 мм – для кровли, площадью не более 50 м.кв.;
- желоба 125 мм и трубы 87 мм – до 100 м.кв.;
- желоба 150 мм и трубы 100 мм – свыше 100 м.кв.;
Для зон с высоким уровнем дождевых осадков возможно применение больших диаметров желобов (190 мм) и труб (120 мм).
Крыши сложной конфигурации рассчитываются по максимальной развертке всех поверхностей.
Внимание! При расчете необходимого количества труб следует учитывать, что одной трубы достаточно для обслуживания 80 м.кв. крыши.. Длина водосточных труб рассчитывается исходя из расстояния от свеса крыши до уровня отметки благоустройства (отмостки, цоколя, пандуса, террасной доски и т
п.) минус 60-70 см. Этот зазор потребуется для установки сливного колена и отводного колена сверху. Идеально, если сливное колено расположено над специальным ливнеприемником, но можно просто выполнить небольшой уклон для оттока воды по поверхности отмостки или установить специальные дренажные решетки или лотки из бетона или других материалов. Допускается удаление потока воды непосредственно в грунт.
Длина водосточных труб рассчитывается исходя из расстояния от свеса крыши до уровня отметки благоустройства (отмостки, цоколя, пандуса, террасной доски и т. п.) минус 60-70 см. Этот зазор потребуется для установки сливного колена и отводного колена сверху. Идеально, если сливное колено расположено над специальным ливнеприемником, но можно просто выполнить небольшой уклон для оттока воды по поверхности отмостки или установить специальные дренажные решетки или лотки из бетона или других материалов. Допускается удаление потока воды непосредственно в грунт.
В стандартную комплектацию системы водостока входят, кроме желобов и труб, сливные колена и приемные воронки. Также потребуются обводные колена, их количество зависит от формы края крыши, наружные и внутренние угловые соединители, соединительные муфты, кронштейны и крюки крепления. Крепеж потребуется подбирать самостоятельно в зависимости от материала стены, следуя рекомендациям поставщиков.
Из оцинкованной стали
Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.
Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.
Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.
Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.
Изготовление трубы
Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.
С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.
Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.
Воронка
Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.
Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.
Кронштейны
Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.
Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.
После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.
Выкрашенный металл защищен от ржавчины и коррозии. Значит, срок службы изделия из него увеличивается.
Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.
Когда начинать монтаж системы
Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко
Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются
Как установить водосток, если крыша уже покрыта
Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.
Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.
В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.
Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.
Есть ли выбор по материалам изготовления?
Да, и довольно большой. Кого более подробно интересует данный вопрос, сможет самостоятельно найти соответствующую информацию. Практика показывает, что большинство собственников монтируют водосточные системы из пластика или оцинкованного металла. Медные изделия из-за высокой цены малопривлекательны, алюминий – не обладает достаточной механической прочностью, и так далее. У каждого вида продукции есть как плюсы, так и минусы.
Но независимо от материала, из которого изготовлены элементы водосточной системы, порядок работы по ее монтажу остается неизменным; разница может быть только в отдельных деталях (все особенности установки, крепления оговариваются в сопроводительной документации на товар).

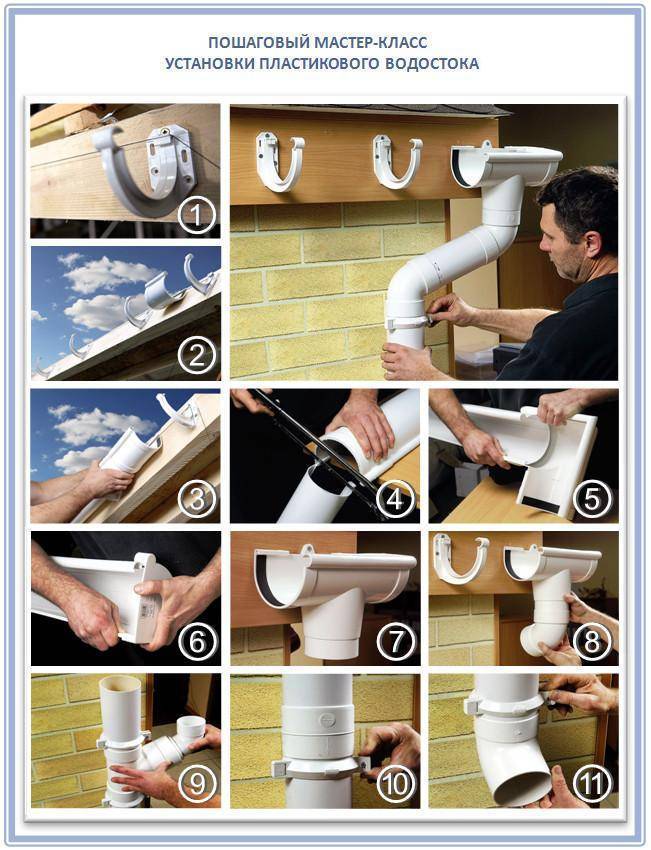

Монтаж водостока. Универсальная инструкция для всех систем
Неправильное расположение желобов водостока относительно свеса крыши может привести к выплескиванию воды мимо системы сбора или переливу и переполнению желоба.
- От обильных или продолжительных дождей никто не застрахован, поэтому выполняя установку своими руками, для того чтобы предотвратить выливание воды на поверхность стены тело желоба монтируют с небольшим уклоном наружу, таким образом, чтобы передний край желоба был чуть (1-1,5 см) ниже чем задний.
- Кронштейны устанавливаются с шагом от 50 до 75 см в зависимости от рекомендаций поставщика системы водостока с незначительным, до 2-4 мм на 1м длины уклоном в сторону воронки, для ускорения стока воды. Крайние кронштейны устанавливаются на расстоянии в 25-30 см. от торца желоба. Если же желоб имеет угловые соединительные элементы, то не более чем 15 см. Желоба с небольшим усилием вставляются в кронштейны, торцы завершают заглушки. Так как многие производители выпускают элементы длиной 3-4 м., их стыковка выполняется специализированными замками или соединительными элементами.
- Если суммарная длина желобов по прямой составляет более 8 м, необходим специальный расширитель, компенсирующий тепловые расширения материала водостока под воздействием солнца.
- В зависимости от места расположения водостока, различаются и места крепления и вид кронштейнов:
- на стропильную ногу — металлические кронштейны;
- на лобовую (фронтонную) доску — пластиковые кронштейны;
- на готовую кровельную поверхность с настилом — пластиковые или металлические кронштейны с металлическими удлинителями.

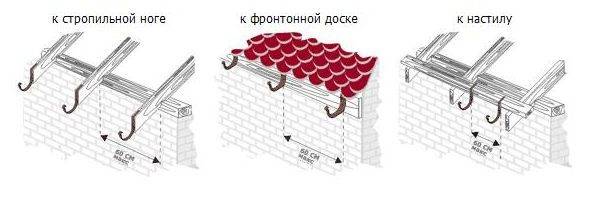

Схема установки кронштейнов
Видео установки кронштейнов:
К установленным в желоба воронкам сверху вниз на специальных хомутах присоединяются водосточные трубы. Монтаж выполняется с применением отвеса для строгого соблюдения вертикальности. Для стыковки труб используются специальные муфты. Монтаж хомута для крепления в месте соединения труб обязателен.
Хомуты механически крепятся в стены с шагом в 1,2-1,5м. Крепеж выбирается с учетом материала стен для обеспечения достаточной несущей способности. В случае пористых материалов стен и большой длины труб иногда анкерное крепление усиливается химическими смесями.
Для того чтобы труба водостока отстояла от стены здания не более чем 2см. к воронке присоединяется отводное колено и фрагмент прямого участка трубы не менее 60 см. для хорошего прохождения потока воды или же воронка располагается непосредственно под свесом.

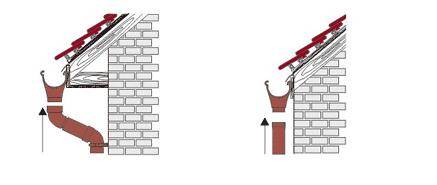

Расположение водостока в зависимости от размера свеса крыши
На нижнюю часть трубы с оптимальным зазором в 30-40 см. от уровня отмостки устанавливается сливное колено.
Благодаря понятной схеме сборки, все операции по монтажу водостоков можно выполнить своими руками.
Видео монтажа водостока. Универсальная инструкция:
https://youtube.com/watch?v=gDVMlXtxx3w
Монтаж водостоков
Чтобы создать водовод кровли своими руками, следует приготовить:
- инструмент для вальцовки;
- молотки;
- ножницы по металлу;
- форму для изготовления желобов;
- инструмент для разметки.
Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.
Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.
Принцип выставления уклона
Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.
Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.
Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.
Оформление изгибов
Ошибки при монтаже водовода
- Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
- Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
- Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
- Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
- Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
- Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.
Эти правила являются общими для водостоков всех видов.

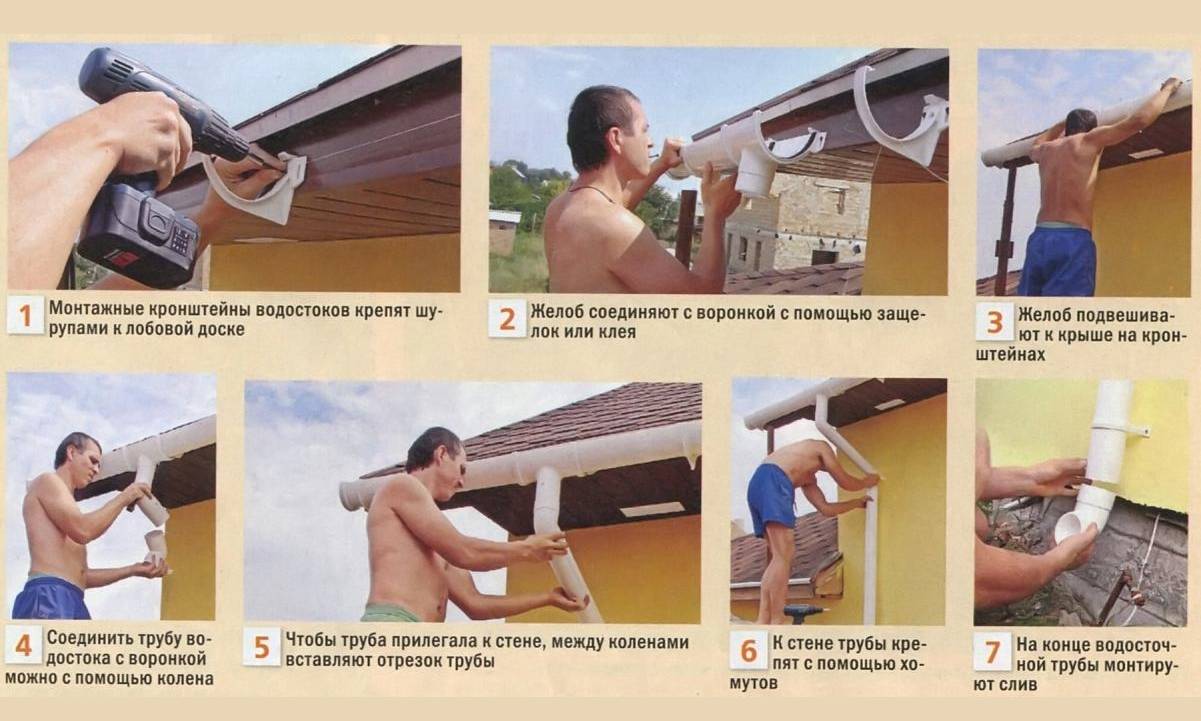

Процесс установки системы водоотвода
Правильность установки проверить очень просто:
- Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
- Уклон желобов проверяют уровнем, теодолитом или нивелиром.
- Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
- Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.
Для защиты конструкции от мусора монтируют сетку
Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора
Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период
Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.
Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.
Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.
Это естественным образом продлит срок службы частного дома.
Формы конструкций
Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

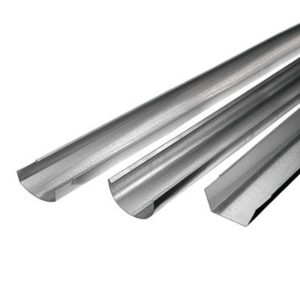

Чаще всего устанавливают водостоки круглой формы
Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.
Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.
Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.
Внутренний водосток. Устройство
От внешнего варианта монтажа эта система отличается местоположением. Например, она незаменима в домах с плоской крышей, применяют ее в многоэтажных многоквартирных домах. Основная особенность этой системы – монтаж водосточной трубы внутри здания, а не снаружи. Вода точно так же попадает в водоприемную воронку, но стекает внутрь дома.
Устройство такой конструкции имеет свои особенности:
- Место, где будет установлена воронка, должно быть чуть ниже всей поверхности.
- Воронки не размещают рядом с наружными стенами здания, так как в этом случае трубопровод может замерзнуть зимой.
- Диаметр горизонтальных и вертикальных труб – от 85 до 200 мм.
- При монтаже необходимо заранее предусмотреть способ чистки водостока. Для этого обустраиваются ревизии на нижних этажах многоквартирных домов, а также смотровые колодцы и прочистки.
- При установке трубопроводов ниже первого этажа нужно рассчитать давление, которое может возникнуть на трубы при засорах или их переполнении.

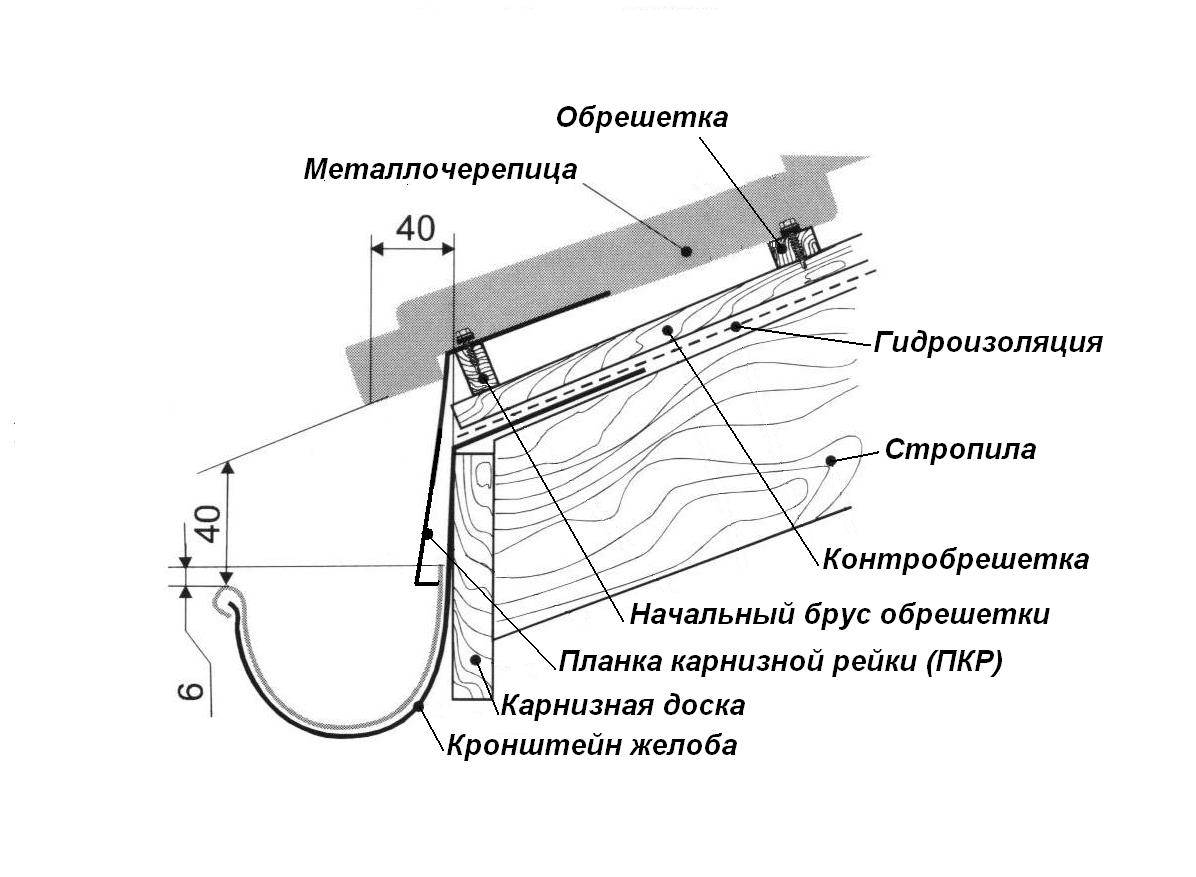

Разметка и крепление кронштейнов
Необходимо произвести трассировку линии, вдоль которой будут укладываться желоба, определить места установки воронок, труб, а, следовательно, и точки фиксации крепежных элементов.
Следует обеспечить естественный сток воды, в противном случае она будет застаиваться. Чем это чревато, например, при заморозках, объяснять не нужно. Значит, канал, по которому жидкость отводится с кровли, должен иметь уклон. Рекомендуемый угол – не менее 50. Понятно, что работать под крышей с транспортиром в руке никто не станет, а нивелир (особенно лазерный) редко у кого есть.
На практике уклон считается нормальным, если перепад высоты на 1п.м. составляет примерно 3,5 мм (не меньше). Зная общую протяженность конкретного стока, несложно определить разницу между срезами начального и последнего желобов. Как реализовать? Достаточно наметить точки крепления кронштейнов для 1-го и последнего лотка, вкрутить, например, саморезы, и между ними натянуть леску, шнур, тонкую проволоку. Получится хороший ориентир (линия) для крепления остальных элементов.
Часто можно встретить рекомендацию по расстоянию между кронштейнами – около полуметра. Но это относится только к желобам из металлов! Для пластиковых изделий желательно «опоры» ставить из расчета 3 шт/п.м., так как данные материалы не отличается прочностью. Следовательно, при обледенении конструкция может «просесть».
Воронка ставится чуть ниже капельника (примерно на 15 – 20 мм), но не вплотную. Иначе при небольших заморозках есть риск образование сосулек, которые постепенно превращаясь в ледяной монолит, легко разрушат водосток. Специалисты рекомендуют рассчитать трассу так, чтобы расстояние от воронки до кронштейнов, поддерживающих лотки, не превышало 150 мм.
Элементы крепления нельзя фиксировать на кровельном материале. Варианты их установки зависят от конструктивных особенностей крыши.
Их несколько:
- Первый – к лобовой доске.
- Второй – к стропильным ногам.
- Третий – к обрешетке.
Например, вот таким образом:
Особенности технологии зависят от того, когда производится монтаж системы – в процессе строительства, или здание уже эксплуатируется. Главное условие – ни элементы кровельного «пирога», ни материал «финишной» отделки крыши не должны быть повреждены. Их вообще не следует касаться, иначе не избежать протечек и других неприятностей.
Виды водостоков
По локализации системы водостоков разделяются на внешние и внутренние. Внутренний водовод рассчитывается еще на стадии планировки дома и монтируется своими руками параллельно его постройке. Такая система применяется в местах с суровым климатом на плоских крышах. При монтаже водовода своими руками проще сделать его снаружи.
Сточные воды должны попадать в дренажную систему или ливневую канализацию. Недопустимо сливать воду под дом, потому что со временем это повлечет разрушение фундамента. Очень разумно и практично собирать такие осадки в резервуары, а после применять для полива растений.

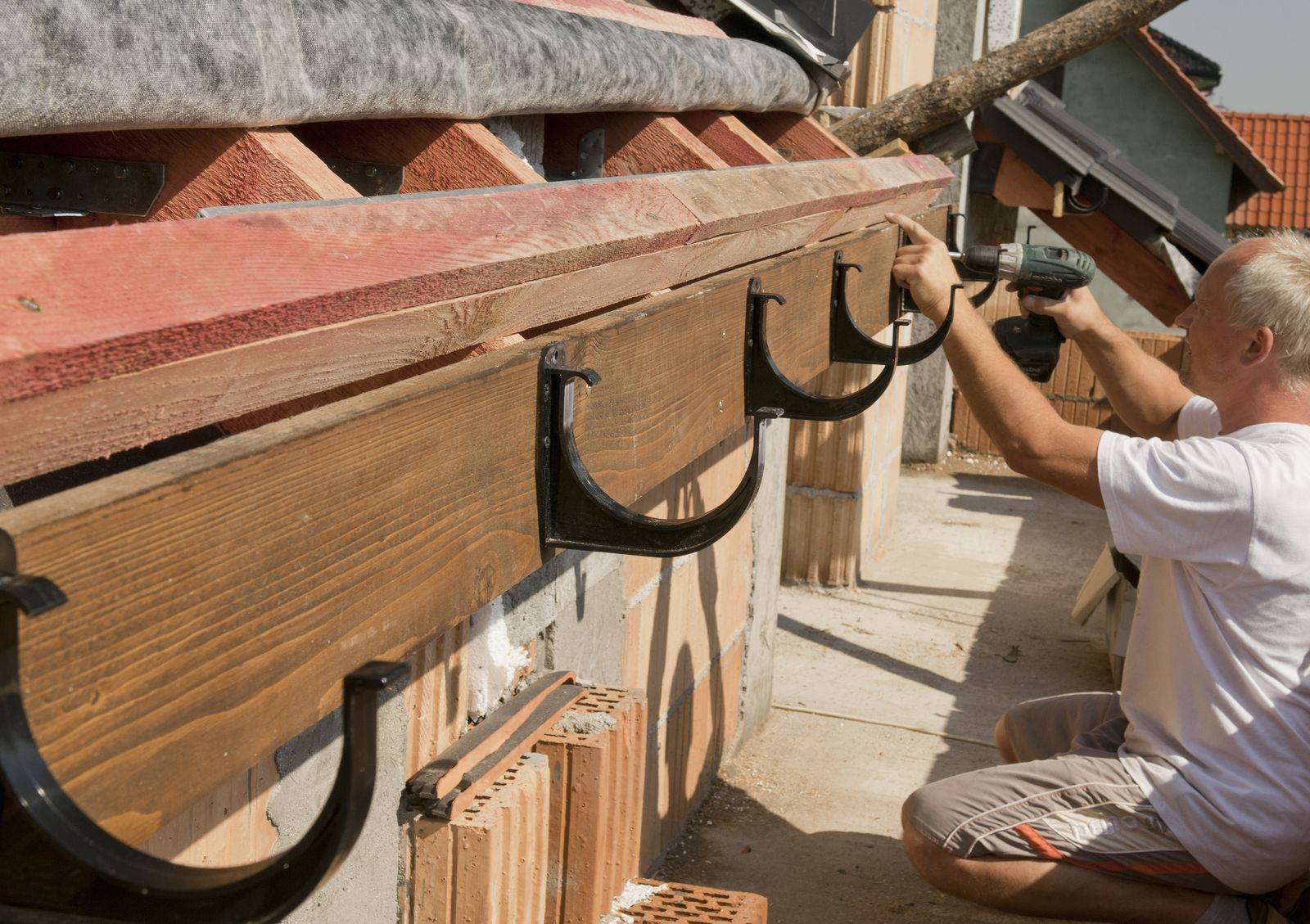

Монтаж кронштейнов
Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания.
При строительстве водосточной системы используют следующие варианты монтажа:
- Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
- При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
- Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
- Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).
Выбор крепежных хомутов осуществляют с учетом следующих требований:
- крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
- глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
- между стеной и трубой обязательно должен быть зазор.
