Монтаж обогрева теплицы своими руками

Котел для теплицы из газового баллона

Для работы понадобится непосредственно баллон газовый пустой, змеевик (трубка в виде буквы U с резьбой на концах), металлическая решетка, запорная задвижка, петли и две металлических ручки для дверец. Также следует подготовить трубу для дымохода с учетом длины парника, сварочный аппарат с электродами, сверло и болгарку, трубы и радиатор для контура отопления. Для передней стенки печи потребуется небольшой по площади лист стали.

Из этих нехитрых приспособлений собирается котел с водяным контуром для обогрева дачной теплицы.

Баллон режем надвое

Баллон режем надвое

Шаг 1

Убедившись, что баллон пуст, распиливаем его болгаркой надвое. Одна из частей послужит корпусом печи, из второй изготовим зольный ящик,

Шаг 2

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Берем решетку, производим замеры и разрезаем ее так, чтобы получившийся отрезок поместился внутрь баллона. Прихватываем решетку сваркой. Теперь печь разделена на камеру горения топлива (2/3 объема) и зольник (1/3 объема).

Шаг 3

Передняя стенка

Передняя стенка

Ставим баллон на лист стали, обводим мелом, вырезаем по разметке переднюю стенку. Срезаем 1/3 круга. Из этого куска изготавливаем дверцу зольника, приварив ручку и вырезав из второй части баллона полукруглый кусок для днища выдвижного ящика.

В большем куске стенки прорезаем прямоугольное отверстие. К вырезанному прямоугольнику привариваем петли, ручку и щеколду (задвижку). Дверца должна плотно закрывать топку.

Дверца

Дверца топки и зольника

Шаг 4

Внедряем внутрь печи змеевик (водяной контур). Делаем разметку для змеевика, высверливаем два отверстия в верхней части печи для вывода концов трубы с резьбой. Привариваем змеевик к металлической пластине и верхней части печи.

Примеряем змеевик

Вырезаем отверстия

Крепим змеевик

Крепим змеевик

Змеевик закреплен

Шаг 5

Оборудуем дымоход. Вырезаем отверстие для трубы в верхней задней части печи. Привариваем патрубок для подключения дымохода. Следим за качеством сварных швов, в противном случае будет нарушена тяга и работа котла.

Трубу дымохода свариваем с таким расчетом, что он будет проходить под наклоном около 20 градусов через всю теплицу. Выходить дымоход будет через заднюю стенку парника, возвышаясь над крышей на 1 метр. Обязательно продумайте теплоизоляцию в месте соприкосновения стенки парника и дымохода, дабы не случилось возгорания.

Трубу дымохода подключаем к патрубку печи, используя листовой асбест и муфту, затягивая ее проволокой.

Отверстие для дымохода

Подключен дымоход

Шаг 6

К выведенным наружу концам змеевика подключаем металлические трубы для водяного контура. В обвязке должен присутствовать расширительный бак и насос, который будет качать воду по трубам.

Таким образом, нагретая в змеевике вода будет поступать в радиатор, а остывая, вновь попадать в котел. Труба дымохода же послужит дополнительным источником тепла. Также длинный дымоход снизит теплопотери, увеличив коэффициент полезного действия котла.

Обвязка котла

Установка насоса в систему отопления теплицы

Схема отопления теплицы

Пример выводы дымохода через стенку теплицы

Шаг 7

Устанавливаем печь в теплице, предварительно соорудив кирпичное или бетонное основание и выложив кирпичный экран с трех сторон от топки. Для устойчивости печь можно оборудовать ножками, изготовленными из любой арматуры или сортового проката.

Загружаем в печь топливо, разжигаем, регулируем тягу, открывая или закрывая дверцу топки/зольника.

Печь в действии

Теперь теплицей можно пользоваться круглогодично

Каким топливом топить теплицу и о выборе котла

Два варианта — водяное и воздушное отопление — предполагают использование какого-либо котла. Но придется выбирать, в первую очередь топливо. Долго говорить тут не о чем. Выбираете тот вид, который для вас самый доступный. И в плане цены и в плане доставки.

Теперь о выборе самого котла. Если топить собрались дровами, то обычный котел хоть и относительно дешев, но вам постоянно придется находиться возле печки: подкидывать дрова нужно каждые 2-3 часа (и это в лучшем случае при хорошей теплоизоляции). Разумнее рассмотреть приобретение или изготовление котла длительного горения. В некоторых вариантах дрова нужно подкладывать раз в сутки или даже реже, но это совсем уж дорогие котлы. Если идея вас заинтересовала, можно сделать печь длительного горения самому. Например «Бубафоню» или один из ее вариантов «Слобожанку».

Самодельная печь на дровах длительного горения «Бубафоня» неказиста на вид, но топливо в ней горит действительно долго. Один такой агрегат может отапливать небольшую теплицу из поликарбоната

Для тех, кто решил использовать твердотопливный конвектор, можно посоветовать присмотреться к «Булерьяну» или похожим на нее печам типа «Огонь Батарея» или «Студент». Насчет «Булера» даже не сомневайтесь — печь очень экономичная и, при грамотной расстановке, быстро и не обжигая будет греть теплицу: из труб только в активном режиме выходит горячий воздух. В рабочем, температура корпуса в районе 40 oC, а воздух нагревается до 45-50 oC. Благодаря уникальной конструкции, печка забирает самый холодный воздух снизу, так что в теплице будет тепло, особенно в купольной. Мало того, так «Булерьян» можно сделать своими руками, однако потребуется квалифицированный сварщик.

Это резервуары для дизтоплива. Запас должен быть солидным, желательно на всю зиму

Больше всех повезло тем, у кого есть близко магистральный газ. Подключение, конечно, будет дорогим, но на сегодня это все еще самое дешевое отопление. Хотя, если цена будет расти такими темпами, то скоро будем искать альтернативу.

Кстати, об альтернативе. Вторым после газа по стоимости киловатта тепла идет пеллетное отопление, ну или брикетное. Для пеллет нужна особая горелка, а вот брикеты можно закладывать в обычный твердотопливный котел. При этом длительность горения их больше, килограмм топлива выделяет больше тепла. Золы почти нет, а та, что есть, — отличное экологичное удобрение: из котла да на грядку.

Брикеты изготавливать можно самостоятельно, используя для этого самодельный или покупной пресс и различные горючие отходы — от макулатуры и опилок, до сена и семечковой шелухи. Из шелухи семечки, кстати, получается самое лучшее топливо. Его теплоемкость больше чем у самых лучших сухих дров, и даже некоторых марок угля.

Пеллеты и брикеты — нетрадиционный для нашей страны выбор. Хорош он тем, что брикеты можно делать из отходов самостоятельно

Пеллеты тоже не сбрасывайте со счетов, ведь не зря они популярны в прагматичной и прижимистой Европе. Автоматизированные специальные пеллетные котлы стоят дорого, но есть модели, которые могут работать на дизельном топливе, газе и пеллетах. Меняется топливо путем замены горелки. Универсальные агрегаты — что есть, тем и топите. И вообще, комбинированные котлы — это отличный вариант. Только стоят они прилично.

И еще одно альтернативное решение — использование солнечной энергии — солнечные коллекторы. Это, конечно, недешевый при установке вариант, но вполне сравнимый по затратам с устройством водяного отопления и подогрева пола. Зато при наличии большого количества солнечных дней в году, вы прилично сэкономите на отолпении.

Еще один альтернативный способ отопления теплицы из поликарбоната — солнечные коллекторы

Возможен вариант отопления при помощи электричества. Выбор нагревательных приборов тут широчайший, но вот счета за электроэнергию будут впечатляющими. Причем скорее всего понадобиться не однофазное, а трехфазное подключение, а это деньги немалые. Тогда уж точно лучше присмотреться к солнечному отоплению.

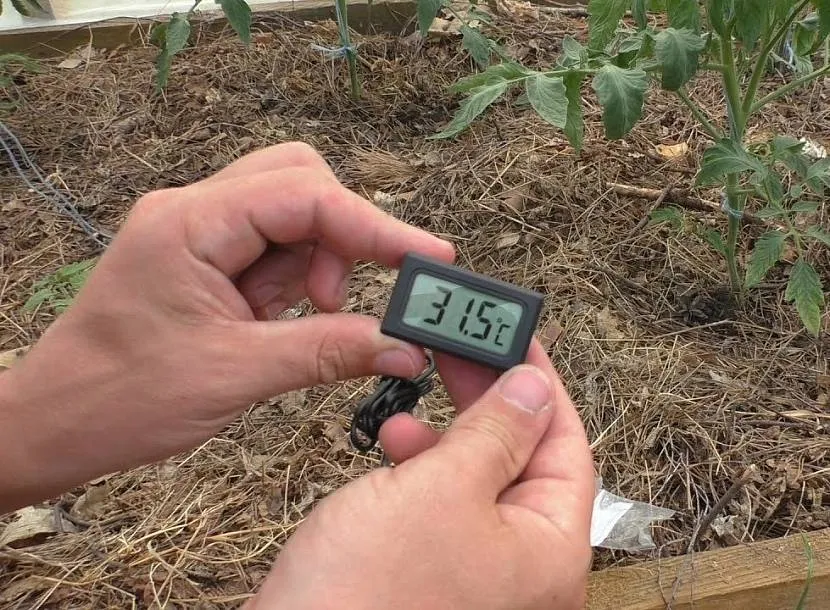

Как прогреть весной землю в теплице

Поскольку основные теплопотери связаны с грунтом, важно позаботиться и о подогреве земли в теплице. Для этого используют отопление греющим кабелем или трубами, которые прокладывают под слоем грунта

Подогрев земли в теплице греющим кабелем

Это самый простой способ обогрева. Он работает достаточно эффективно, если правильно рассчитать длину и толщину кабеля (в зависимости от климатических особенностей региона). Систему закладывают на глубину 40-45 см, чтобы кабель не повредили грызуны и в то же время он доставал до растений. Затем его прогревают до 25 градусов, после чего (при наличии автоматики) система отключается, чтобы не допустить перегрева почвы.

Внимание! В первые дни после установки система будет расходовать по 20 кВт*ч. Впоследствии этот показатель снизится до 9-10 кВт*ч.

Обогрев теплицы трубами под землей

Обогрев земли в теплице воздухом можно осуществить и по трубам. Принципы монтажа точно такие же, как и при установке водяного отопления

При этом крайне важно позаботиться о теплоизоляции труб – иначе вода может промерзнуть зимой, из-за чего вся система выйдет из строя

Использовать подключение к котлу, установленному в доме, целесообразно только в тех случаях, если теплица расположена не дальше 10 метров от него. В остальных случаях в качестве источника тепла используют переносной газовый баллон либо котел, который монтируется в тамбуре теплицы или в другом подсобном помещении.

Современные кабели для обогрева теплицы оснащены системой саморегулирования
Важно! Трубы лучше использовать медные или пластиковые. Глубина их залегания 20-25 см

Отопительный регистр размещают под грядкой.

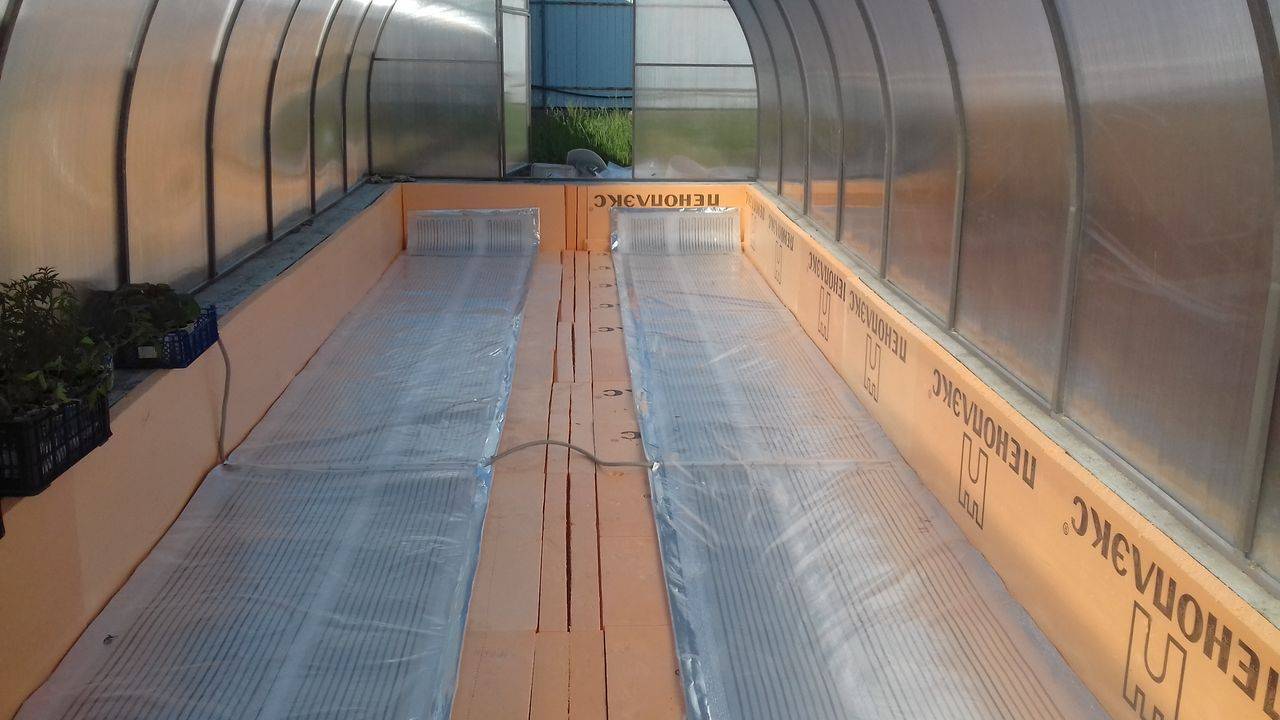

Утепление пенополистиролом

Очень много тепла уходит непосредственно в пол теплицы – в бетонное основание (если конструкция поставлена на фундамент) или в землю. Поэтому даже если применять самые мощные системы отопления, пол парника нужно тщательно утеплить.

Это можно сделать с помощью теплоизолятора, например, пенополистирола. Материал продается в виде листов разной толщины. Для укладки на сам фундамент можно использовать материал слоем в 50 мм. Пенополистирол размещают на поверхности и фиксируют специальным клеем для теплоизоляции (Пеноплэксом). После этого наносят песок (2-3 см), выравнивают и закладывают урожайный слой грунта 25-30 см в высоту.

Плиты пенополистирола обладают отличными теплоизолирующими свойствами, поэтому слоя высотой 50 мм будет достаточно Важно! Утеплитель можно укладывать даже на землю, т.е. этот способ подходит как для мобильных, так и для стационарных теплиц

Монтаж электрического кабельного пола в парнике

Соорудить кабельный пол в теплице легко самим. Схема схожа с укладкой водяного отопления, отличие заключается только в подключении.

Процесс следующий:

Закупается кабель, терморегулятор и изоляционный материал.

Удаляется слой почвы 30 — 40 см лопаткой. Лучше делать это в тёплую погоду, тогда пласт земли легко откинуть в сторону.

• Основание утрамбовывается и засыпается песком — 5 см. На него укладывается полиэтиленовая плёнка для гидроизоляции.
• Делаются крючки из проволоки, ими будет фиксироваться кабель. Возможна укладка и без них, но есть риск, что произойдёт сдвиг провода при монтаже. Крючки можно заменить монтажной сеткой, к которой будет крепиться кабель.

Вырезаются полоски из теплоизоляционного материала, шириной 6 — 7 см. Они укладываются поверх плёнки, в местах расположения кабеля.

Размещается нагревательный элемент на изоляцию «змейкой», и фиксируется крючками.

Провод подключается к терморегулятору, который расположен на запланированном месте.

Устанавливается температурный датчик. Он пропускается под кабелем и закрепляется скобой. Все провода ведущие к регулятору и датчику размещаются в гофрированной трубе, это защитит их от повреждения.

•  Кабель накрывается плёнкой, и засыпается песком — слой  5 см.
• Поверх насыпается плодородная почва.

Тёплый пол для обогрева теплицы готов, можно переходить к тестовой проверке.

Подготовительные работы

Подготовка к строительству зимней (круглогодичной) теплицы своими руками включает планирование, подготовку материалов, подготовку к монтажу отопления и обустройство фундамента.

Планирование

Существует множество вариантов проектов зимних теплиц. Они могут быть традиционной, четырёхугольной формы на виде сверху, а бывают и шестиугольными, могут быть разной высоты, по-разному проветриваться и т.д. Проще всего взять за основу проект четырёхугольной (иногда говорят четырёхстенной) теплицы, и вот почему:

• приусадебные участки и огороды обычно имеют четырёхугольную форму, расположив теплицу по форме огорода, вы рационально используете место;
• четырёхстенная конструкция теплицы для зимнего выращивания проще. Особенно при застеклении или натягивании плёнки;
• для обслуживания такой теплицы можно провести посредине одну-единственную тропинку, вдоль которой будут направлены трубы для полива и т.д. То есть, она проще в эксплуатации.

Шести- (восьми-, десятиугольные) теплицы обычно имеют скромные размеры и то преимущество, что шестиугольник имеет более выгодное соотношение площади и периметра, отсюда меньшие потери тепла, но сложность конструкции и сложность эксплуатации, ограничение в размерах делает такие теплицы скорее произведением искусства, чем средством для зарабатывания денег или выращивания растений на еду. Поэтому рассмотрим именно четырёхугольную теплицу.

Рис.3 Шестиугольная теплица

Сориентирована она должна быть с севера на юг, крышу лучше всего сделать двускатной, а под коньком крыши установить дополнительные опоры, чтобы конструкция не рухнула под тяжестью снега. Если каркас фабричный и теплица в сечении имеет форму арки, это ещё лучше – снег будет сам сползать.

Место должно быть ровным, почва – песчаной. Если она глинистая, нужно сделать подушку из песка, а сверху – слой плодородного чернозёма.

Проветривание должно осуществляться в тёплое время года регулярно, иначе растения погибнут от жары. Значит, нужно предусмотреть эту функцию в конструкции. Во-первых, теплица должна иметь две двери в противоположных торцах, чтобы получался сквозняк при их одновременном открытии. Во-вторых, если теплица имеет больше 10-ти метров в длину, желательно, чтобы она имела ещё и открывающиеся окна. Окна могут быть в боковых стенах, потолке, рядом с дверями или над ними. Чем окна будут выше, тем лучше.

Материалы

Здесь чем прочней, тем лучше. Лучше всего стальной уголок или трубы. Подойдёт фабричный каркас из оцинкованного железа. Скреплять болтами.

Хуже – брус, доска или жерди. Дерево лучше скреплять саморезами, гвозди часто вырывает ветер, особенно когда дерево начинает разрушаться.

Не оцинкованное железо желательно покрасить, чтобы оно меньше ржавело, дерево – обработать антисептиком, чтобы не заводились грибы или насекомые.

Устройство фундамента

Эта обязательная часть зимней теплицы должна достигать такой глубины, где земля уже не промерзает. Фундамент может состоять из шлакоблока или бетона. Сверху он должен быть обязательно заизолирован водонепроницаемым материалом (толь), чтобы влага не поднималась выше.

На фундаменте должен стоять цоколь, который выстраивается из того же шлакоблока или кирпича. При этом пол теплицы может быть ниже уровня окружающего грунта, т.е., круглогодичные теплицы, сделанные своими руками, как бы врыты в землю для лучшей сохранности тепла.

Подготовка отопления

Для больших теплиц лучшее отопление – водяное, как в доме. Оно позволит равномерно распределить тепло. Но это требует больших затрат денег, материалов и труда, потому проще будет сделать несколько обычных буржуек. Чтобы буржуйка была эффективнее, труба от неё не должна уходить вертикально вверх. Вместо этого сделайте 5 метров трубы под малым наклоном (до 10 градусов), а затем соедините с вертикальной трубой.

Будьте внимательны, чтобы в местах соединений не было утечек дыма – он губителен для растений, поскольку имеет в своём составе оксиды серы.

Рис.4 Пример отопления в зимней теплице

Так же существуют инфракрасные горелки на газу, которые послужат дополнительным источником тепла. Но их нужно экранировать от потолка и от растений. Лучше всего поместить такую горелку внутрь большой трубы, открытой с обеих сторон. Продукты сгорания природного газа для растений почти безвредны, в отличие от продуктов сгорания дров и угля.

Как защитить растения от заморозков поливом

Защитить растения от предстоящих заморозков можно с помощью полива (дождевания). Полив проводят вечером, по мере испарения воды образующийся пар защитит растения от низких температур. Водяной пар обладает большей теплоемкостью и не пропускает холодный воздух к земле, а растения безболезненно переносят кратковременные низкие температуры.

Для этого на водяной шланг надевают мелкую струйку. Вода должна вытекать из него мелкими каплями. Поливают растения с самого верха, а также поливают под корень. Метод дождевания может защитить тепличные растения, кустарники и небольшие деревья до -5ºС, но только в безветренную погоду.

Газовое отопление теплицы

Системы, обеспечивающие такой вид отопления, можно разделить на три типа:

Инфракрасные.

Каталитические.

Конвекторные.

Можно выделить также газовоздушные и газоводяные системы. Для теплиц оптимально подходят обогреватели с открытыми горелками, конвекторы и системы с инфракрасными горелками.

Обогреватели с открытыми горелками

В состав конструкции входят термостат, основная и дежурная горелки. Система подключается к газовому баллону. Минус такого способа — происходит сжигание кислорода, поэтому требуется установка вентиляции.

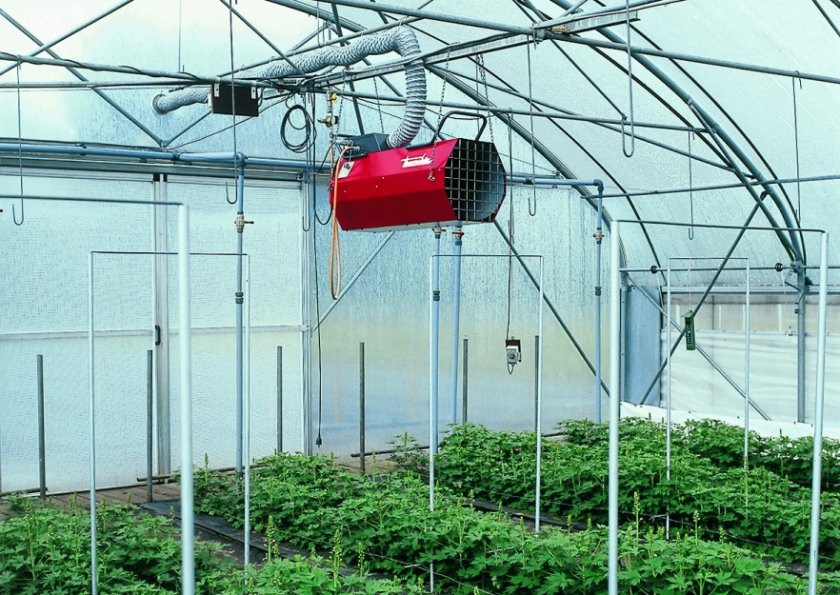

Газовые конвекторы

Такое оборудование состоит из следующих частей:

• Корпус, защищающий от огня. Он должен быть жаропрочным.
• Теплообменник, который обогревает воздух.
• Газовая горелка, находящаяся внутри теплообменника.
• Комбинированный клапан, который регулирует давление.
• Система, выводящая продукты сгорания.
• Термостат, который управляет микроклиматом.
• Автоматизация, которая контролирует работу системы.

Продукты сгорания могут выводиться с помощью двух различных систем.

Каминная система включает в себя вертикальный дымоход, который служит для вывода наружу продуктов сгорания.

Парапетная система — продукты сгорания попадают в коаксиальную трубу, которая проложена через наружную стену.

Газовые обогреватели с инфракрасными горелками

Такая конструкция идеально подойдет для того, чтобы обогреть большое помещение. При выборе оборудования необходимо остановиться на тех обогревателях, которые предназначены для улицы.

Такой аппарат состоит из следующих частей: корпус в форме цилиндра, в который встроен газовый баллон; стойка и шланг для соединения баллона и горелки; сетка с крупным сечением и цилиндрической форой, к ней присоединяется панель управления; зонт газовой горелки.

Аппарат работает на пропане. Всего 11,5 кг обеспечат 15 часов безотказной работы.

Важное отличие обогревателей такого типа в том, что прогревается не воздух, а предметы, находящиеся на определенном расстоянии

Как провести газ в теплицу своими руками

Важно помнить, что подключение к магистральному газопроводу должно проводиться только с привлечением соответствующих служб. Здесь любые самостоятельные действия под запретом. Чтобы смонтировать газовое отопление в теплице своими руками, оптимально будет остановиться на варианте с инфракрасными горелками

Для начала необходимо продумать, куда будет крепиться устройство — на пол, стены, парапет

Чтобы смонтировать газовое отопление в теплице своими руками, оптимально будет остановиться на варианте с инфракрасными горелками. Для начала необходимо продумать, куда будет крепиться устройство — на пол, стены, парапет.

Затем монтируется вентиляция, которую можно собрать из труб ПВХ.

После этого устанавливается оборудование

Важно соблюдать несколько правил:

• От почвы до прибора должно оставаться расстояние в 1 м.
• От растений до прибора сохраняется аналогичное расстояние.
• Несколько инфракрасных приборов располагаются не ближе, чем на полметра друг от друга.

После этого к редуктору на баллоне присоединяется шланг, второй конец которого закрепляется на приборе. Стыки укрепляются хомутами.

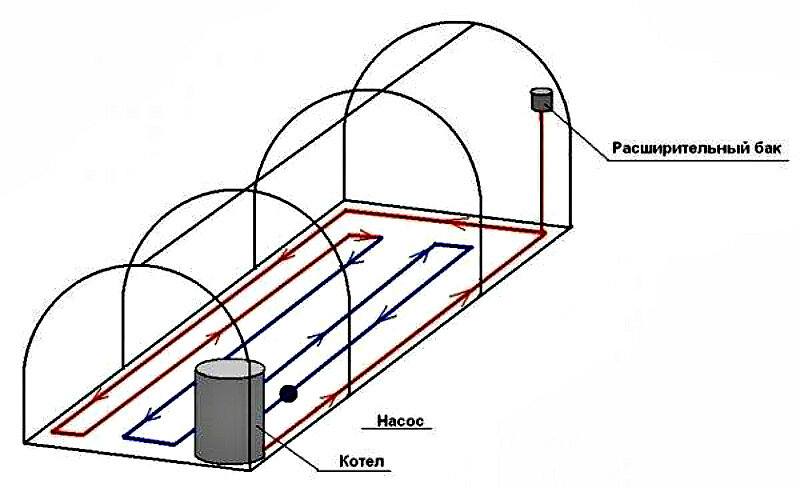

Водяной способ отопления

Вода – самый доступный теплоноситель, способный длительное время хранить энергию.

Водяное отопление обеспечивает нагрев как воздуха, так и пола

Часто для обогрева теплицы монтируют капитальный водопровод. Его можно подключить к центральному источнику (в доме) либо проложить отдельно и замкнуть на котел (электрический или газовый). При этом газовые более практичны – они экономны, долговечны и могут длительное время поддерживать температуру в нужном диапазоне.

Система водяного отопления включает в себя несколько элементов:

• трубы и радиаторы;
• тепловой аккумулятор;
• расширительный бак;
• система фильтров;
• насос.

Элементы монтируют в определенной последовательности:

1. Котел для обогрева устанавливают в отдельном помещении, тамбуре или в самой теплице.
2. Дымоход монтируют только для газовых или твердотопливных котлов.
3. Вдоль стен теплицы устанавливают радиаторы.
4. Бак располагают перед насосом.
5. Отдельно подключают группу безопасности, состоящую из клапанов, коллекторов, муфты, воздухоотводчиков.
6. Затем устанавливают насос (на обратке), поддерживающий постоянное давление.

Важно! Установка такой системы для обогрева теплицы требует профессиональных навыков. Перед подключением необходимо провести обязательную опрессовку воздухом.

Способы быстрого повышения или понижения температурных показателей

Если температура в теплице оказалась низкой, ее можно повысить. Есть несколько способов сделать это:

• Для обогрева растений в ночное время можно использовать дополнительный слой пленки, который размещают на расстоянии ок. 5 см от первого. Благодаря созданию воздушной подушки получится немного согреть воздух.
• Для предотвращения значительного снижения температуры по краям конструкции боковые стенки покрыты пенопластовой пленкой.
• Делается каркас мини-парника, который обтягивается пленкой толщиной не более 0,5 мм. При необходимости его можно быстро снять.
• Если культура еще не выросла, грунт можно сверху накрыть спанбондом или черной пленкой.

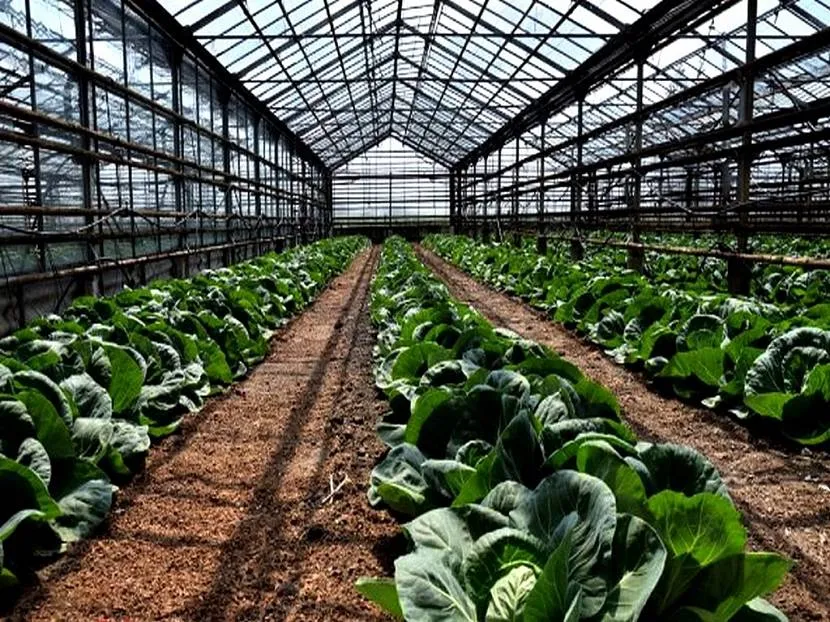

выращивание капусты в теплице

Если вам нужно быстро принять меры по повышению температуры в теплице, можно попытаться максимально увеличить влажность внутри конструкции. В этом помогут емкости, наполненные горячей водой. Пар, который будет исходить от них, образует на пленке капли конденсата. Они могут стать вторым защитным слоем.

Температура воздуха в теплице

Если культуры выращиваются в теплицах и летом, могут возникнуть ситуации, когда необходимо понизить температуру внутри. Для этого:

• Для предотвращения попадания солнечного света в теплицу используются специальные экраны.
• Наружные стены необходимо опрыскать раствором, состоящим из 10 л воды, 0,4 л молока и 2 кг толченого мела.

Влажность в теплице

Для предотвращения повышения температурных пределов необходимо:

• не делайте конструкции слишком большими;
• поливать растения только утром;
• при строительстве конструкции убедитесь, что здесь можно открыть окно.

Утепление пенополистиролом

Очень много тепла уходит непосредственно в пол теплицы – в бетонное основание (если конструкция поставлена на фундамент) или в землю. Поэтому даже если применять самые мощные системы отопления, пол парника нужно тщательно утеплить.

Это можно сделать с помощью теплоизолятора, например, пенополистирола. Материал продается в виде листов разной толщины. Для укладки на сам фундамент можно использовать материал слоем в 50 мм. Пенополистирол размещают на поверхности и фиксируют специальным клеем для теплоизоляции (Пеноплэксом). После этого наносят песок (2-3 см), выравнивают и закладывают урожайный слой грунта 25-30 см в высоту.

Плиты пенополистирола обладают отличными теплоизолирующими свойствами, поэтому слоя высотой 50 мм будет достаточно
Важно! Утеплитель можно укладывать даже на землю, т.е. этот способ подходит как для мобильных, так и для стационарных теплиц.
