Монтаж снегозадержателей на металлочерепицу

Инструкция по установке снегозадержателей на крыше из металлочерепицы

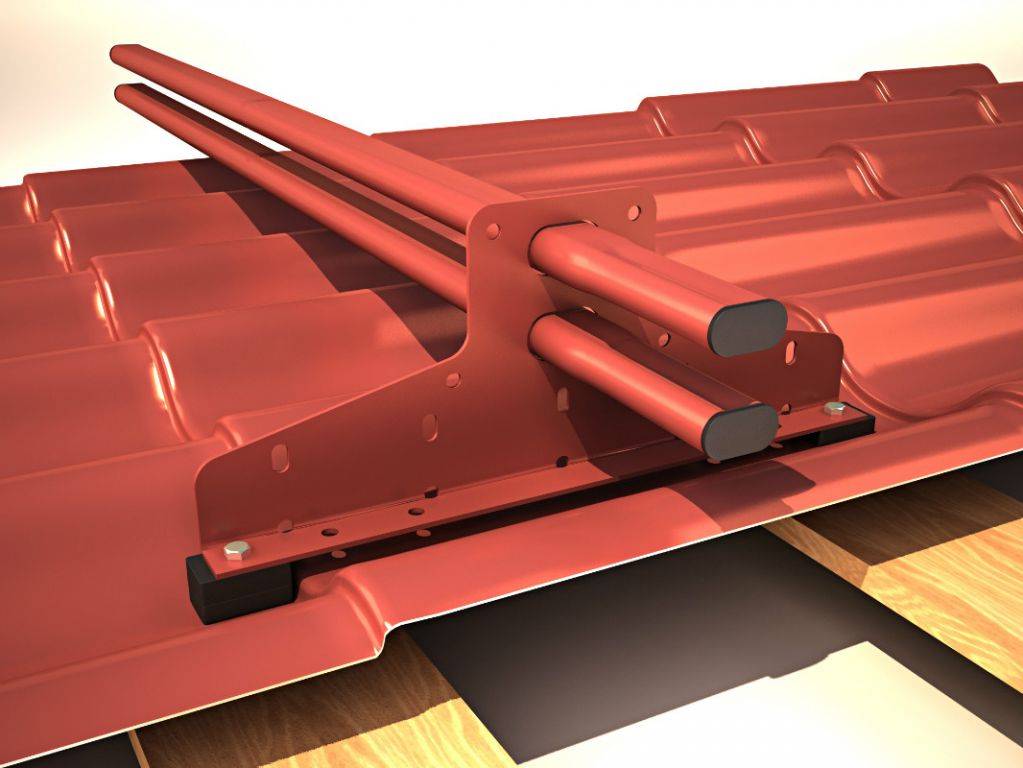

Фото снегозадержатели на металлочерепицу

Современная металлочерепичная кровля должна быть практичной, долговечной и эстетически привлекательной. В зимнюю пору – безопасной. Для выполнения последнего требования зачастую монтируют снегоздерживатели на металлочерепицу – особые конструктивные решения, обеспечивающие безопасный сход осадков, в том числе и снега. Эти же решения нивелируют опасность деформирования крыши, что нередко случается под большой массой снега и обледенений.

В реальной жизни масса снега зачастую веса самого кровельного материала, следовательно, устранить нагрузку от осадков – задача первостепенной важности. Специалисты советуют еще на этапе расчёта фундамента предусмотреть снегозадержатель в конструкции крыши

Профессионалам известно, что сохранность верхней части дома в значительной степени зависит от массы осадков, которые ложатся на его поверхность.

Популярные вопросы и разбор ошибок

А сейчас мы разберем с вами, что нельзя делать при монтаже снегозадержателей на крышу из металлочерепицы. Прислушайтесь, это – ценные советы.

Если вы слышали о том, как вместе со снегом сорвало кронштейны, здесь может быть несколько причин:

1. Неверно распределены снеговые нагрузки на крышу.
2. Был произведен неправильный монтаж.
3. Саморез вкручивался только в покрытие, или же не предусмотрели дополнительный брусок.
4. На длинные скаты поставили всего один ряд снегозадержателей.

Да, металлочерепица в плане монтажа кровельных элементов – самое капризное покрытие. Здесь действительно волны не дают легко установить ту же планку, но все равно ни в коем случае нельзя производить монтаж только в металл.

Рассмотрим также такой момент. Во время монтажа листов металлочерепицы саморез ввинчивается в торец волны. И, чтобы отвести от него дождевую воду и мусор, его необходимо защитить простой ЭПДМ-прокладкой.

Долговечность такой резинки намного ниже, чем у самого металла, и через 5-10 лет на этом месте попросту будет прорешь для попадания воды внутрь кровельного пирога. Поэтому единственный выход – это либо обрабатывать дополнительными герметиками такие соединения, либо использовать трубчатые снегозадержатели, и только у карниза.

Еще одна ошибка – это малый вынос снегозадерживающего элемента за пределы опоры, что при малейшем боковом сдвиге способно привести к вылету всей трубки или решетки из крепления. Оптимальным считается расстояние в 15-20 сантиметров, где элемент выступает за пределы крайней части опоры.

Нельзя также устанавливать одни только опоры, без самих снегозадерживающих элементов. Дело в том, что опоры рассчитаны только на нагрузки по направлению со ската, а если горизонтальные элементы в виде решеток бревен или трубок отсутствуют, то давление снега может быть иногда и боковым. Особенно в районе ендов на сложных крышах. И все это приведет к повреждению опор. К проблемам приводит также недостаточное количество метизов и их малая длина.

Еще одна распространенная ошибка – это плохое крепление соединительных элементов между решетками или трубами, либо их полное отсутствие. Есть большой риск, что в таких местах, где соединение слабое или оно отсутствует, произойдет прорыв снежной массы, и она согнет сопутствующие кровельные элементы.

И, наконец, последняя ошибка, если установка снегозадержателей производится по слишком разреженной схеме, на каждую из опор уже приходится более увеличенная нагрузка. Это неизменно приведет к повреждению самой опоры и кровельного покрытия, которая находится под ней.

Главная причина подобных ошибок состоит в неправильном расчете монтажа системы снегозадержания, ошибок монтажников и неразумном желании сэкономить. Если на консоль воздействует слишком большая снеговая масса, повреждаются всегда крайние опоры, и из-за них вполне может возникнуть даже цепная реакция по всей линии.

Вот хороший и подробный видео-урок, как все-таки правильно устанавливать современные снегозадержатели на такой кровле, как металлочерепица:

И напоследок ценный совет: не забывайте о том, что в течение первого года эксплуатации снегозадержателей необходимо проверять натяжение болтов кронштейнов примерно раз в 4 месяца. После этого проверку можно проводить всего лишь раз в год, во время планового осмотра всей крыши.

Вот почему устанавливать снегозадержатели удобнее в первый же год эксплуатации кровли, так как металлочерепица все-равно предусматривает частый осмотр ее всех креплений в первое время, и удобнее все эти задачи совмещать по времени. Удачи!

Расчеты для выбора снегозадержателя

Выбор той или иной конструкции зависит в частности от прочности стропильной системы, а значит, хорошо, если снегозадерживающие системы подбираются еще на этапе проектирования крыши. Вектор приложения нагрузки от снежных масс раскладывается на составляющие — перпендикулярно скатам и вдоль них, по линии скатов. Величина этой продольной нагрузки может быть большой настолько, что срежет крепления элементов снегозадерживающей системы. Поэтому предварительные расчеты и составление проекта необходимы.

В расчет принимаются следующие факторы:

• Уклон ската. Параметр прямо влияет на величину вектора силы, направленной вдоль ската. Если угол ската больше 15 °, снегозадержатель будет испытывать значительную нагрузку, и с повышением угла она будет лишь возрастать. В этом случае рекомендуется использование трубчатых или решетчатых систем.
• Кровельное покрытие. Здесь рассматривается металлическая черепица. Для всех ее типов, кроме «Монтеррей», подойдут универсальные крепления для снегозадержателей. «Монтеррей» имеет особый профиль, в связи с чем для этого типа делается специальный крепеж, с которым не требуется дополнительного усиления обрешетки, что неизбежно при монтаже универсальных систем.
• Климат. Точнее — среднестатистическая толщина снежного покрова для такого-то региона.
• Число рядов снегозадерживающих элементов. Определяется расчетами.

При расчете снегозадерживающей системы важно добиться равномерности нагрузки на черепицу и стропильную систему. Кронштейны не закрепляются на карнизных свесах крыши, и должны быть на жестком основании

В противном случае свесы могут не справиться с нагрузкой. Итак, кронштейны с крепежными элементами — это наиболее уязвимые элементы.

Кронштейны имеют определенные прочностные показатели. К примеру, стандартное изделие № 76b для 2-трубного снегозадержателя может выдержать 300 кг нагрузки. Кронштейн № 62 выдержит максимум 110 кг. Вполне возможно, что одного ряда барьеров не хватит для удерживания снега, тогда делается два (иногда больше) ряда, которые равномерно распределяются по длине ската.

Нагрузка на систему снегозадержания высчитывается по формуле M=ixLxNsxsin α:

• М — нагрузка от массы снега по краю ската кровли, направленная вдоль кровельного покрытия.
• i — коэффициент, учитывающий силу трения о покрытие кровли. Не будет большой погрешности, если принять этот коэффициент для металлической черепицы за 0,8.
• L — длина ската от конька до линии монтажа снегозадержателей.
• Ns — значение снеговой нагрузки, установленное метеорологами для конкретного региона на основании многолетних наблюдений.
• sin α — синус угла крутизны ската кровли (α). Нужен для расчета вектора приложения силы вдоль ската.

Значение Ns уточняется в местной метеорологической службе, но можно также воспользоваться таблицей или картой зонирования территории страны по уровню снеговой нагрузки.

Важные особенности использования снегозадержателей

Крепление систем на разные виды кровли обладает определёнными особенностями, но общая технология универсальна. Предварительная подготовка является особенно важным этапом, предполагающим определение варианта уловителей и их параметров. Для получения одной линии требуется стыковка нескольких элементов, а для этого нужно скрепить вместе трубки или решётки в зависимости от выбранного вида системы.

Схема фиксации уловителей не требует обустройства дополнительных элементов обрешётки кровли

Установка этих приспособлений не освобождает владельцев дома от регулярной очистки крыши от снега. Снегоуловители нужны лишь для предотвращения резкого схода осадковых масс, а устранять сугробы на крыше нужно вручную.

Расчёт снеговой нагрузки на кровлю

Для определения снеговой нагрузки нужно рассчитать площадь крыши. Далее используется формула Q=G*s, в которой G представляет собой вес снежного покрова на плоской кровле, а s является поправочным коэффициентом, зависящим от угла наклона кровли. Более точно определить параметр s можно с учётом следующих условий:

• наклон менее 25 градусов — s=1;

• уклон 25–60 градусов — s=0,7;

• наклон более 60 градусов — снеговая нагрузка не принимается в расчёт, ведь снег на такой крыше задерживаться будет слабо.

Параметр G можно определить с помощью таблицы средних показателей и карты областей снежного покрова. По номеру зоны можно определить уровень снеговой нагрузки.

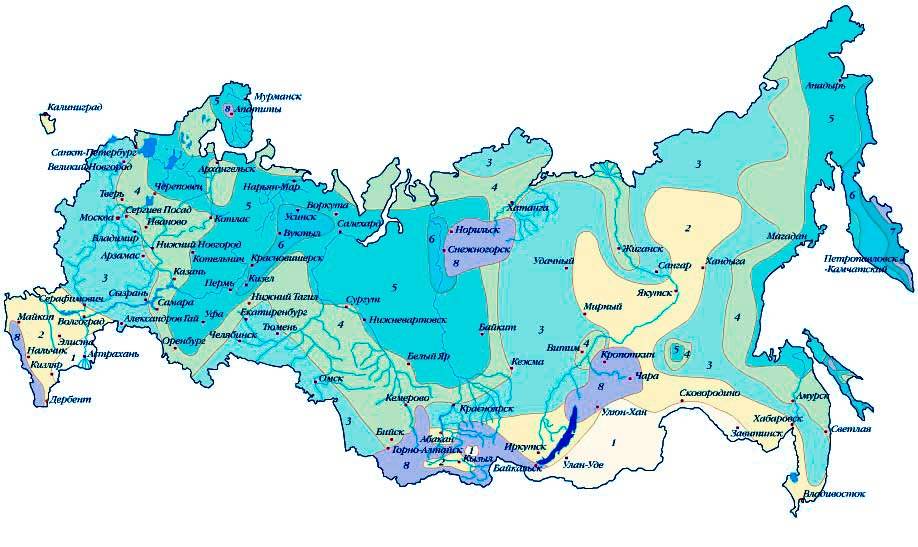

На карте указаны зоны с одинаковым уровнем снеговой нагрузки

Таблица: средние показатели снеговой нагрузки в зависимости от зоны

Номер зоны	Снеговая нагрузка G, кг/м2
1	80
2	120
3	180
4	240
5	320
6	400
7	480
8	560

Подставляя имеющиеся данные, можно быстро провести расчёт снеговой нагрузки на кровлю. Исходя из этого определяют толщину слоя осадков, от которой зависит высота удерживающих приспособлений и их толщина.

Необходимость использования снегозадержателей

Устанавливать системы снегозадержания или нет — это определяет владелец дома в индивидуальном порядке. Необходимость наличия таких комплексов отсутствует при наклоне крыши более 55 градусов, а также при очень малом количестве осадков, характерном для определённых регионов. Если же зима отличается интенсивными снегопадами, то снегозадержатели нужны для обеспечения безопасности людей и целостности прилегающих к дому конструкций.

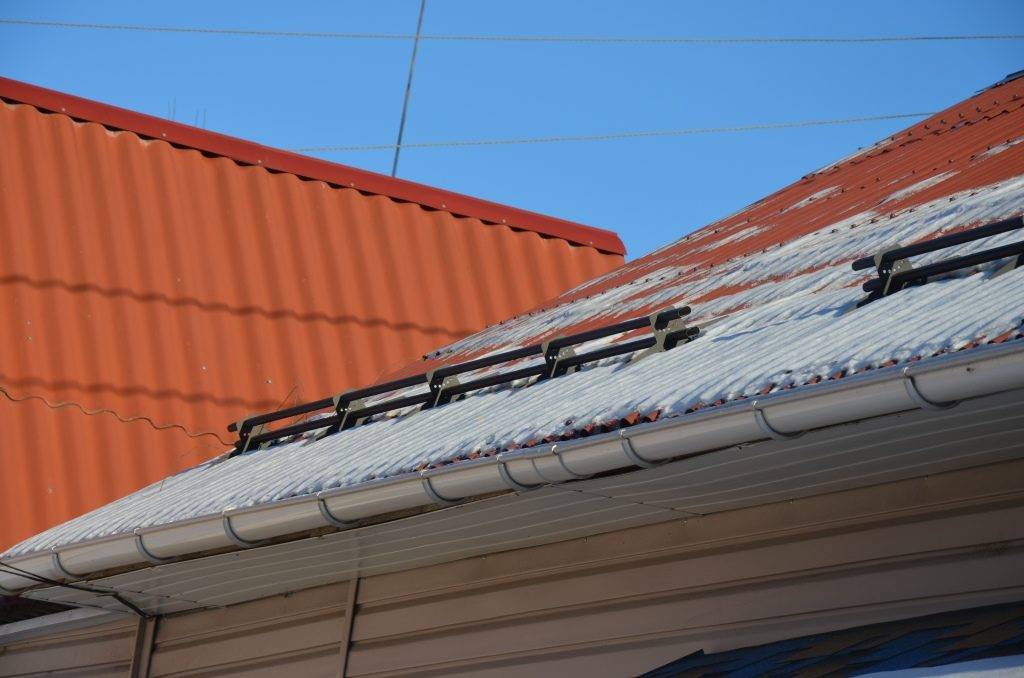

Снегозадержатели облегчают очистку крыши от сугробов

На тех участках ската крыши, около которых отсутствуют важные объекты (пешеходные дорожки, пристройки, теплицы), можно не устанавливать системы снегозадержания. Это позволяет избежать лишней нагрузки на кровельный материал, которая может привести к повреждению покрытия. Польза таких систем видна лишь в период максимального количества осадков, превышающего норму для определённого региона. В иных случаях эти элементы не функциональны.

Снегозадержатели — простые приспособления, выбор и монтаж которых не требуют сложных инструментов. Они создают дополнительную нагрузку на кровлю, что увеличивает риск её деформации. Поэтому перед установкой снегоуловителей стоит определить модель, необходимость её применения и технологию монтажа.

Крепление снегозадержателей на металлочерепицу и другие виды кровельного покрытия

Различают три основных вида монтажа: пробивной, подвисной и зажимной (только для фальцевой кровли). Пробивной применяется для всех видов мягкой кровли и металлических покрытий – традиционной металлочерепицы, профлиста, плоских листов. К кровле из керамической черепицы и других относительно хрупких материалов снегозадержатели крепят подвесным способом.

Пробивной способ монтажа

Наиболее популярные универсальные трубчатые снегозадержатели крепятся на двух и более Т-образных кронштейнах. Типичные расстояния между этими кронштейнами приведены в таблице 1.3 – 800 и 1100 мм. Иногда производители рекомендуют другие значения.

Схема монтажа кронштейнов и трубок для такой модели показана ниже.

Важно: при креплении саморезы обязательно должны пройти в брус обрешетки!

На иллюстрации видно, что для компенсации перекоса кронштейна слева подложена вставка. Обычно для нее используется плотная резина или другой слегка упругий, не подверженный атмосферной коррозии материал.

Еще один важный момент: кронштейны всегда устанавливаются во впадине волны, в наиболее близких к обрешетке местах.

Итак, последовательность установки снегозадержателя на крышу из металлочерепицы:

• рассчитать потребное количество и выбрать схему расположения;
• наметить места установки, проверить наличие под ними бруса обрешетки;
• просверлить отверстия под крепеж;
• с помощью саморезов и упругих вставок нужной высоты зафиксировать кронштейны;
• вставить в отверстия кронштейнов трубки.

При капитальном ремонте крыши перед установкой снегозадержателей лучше усилить обрешетку!

Для лучшего понимания процесса монтажа рекомендуем посмотреть видео по установке модифицированного (двойного) трубчатого варианта.

Для уголковых снегозадержателей монтаж даже проще.

На видео, в отличие от приведенного чертежа, не всегда очевиден процесс обязательно установки крепления, планки с L-образным профилем. Ее монтируют для лучшего удержания снежного барьера, а также для усиления мест крепления уголкового барьера к металлочерепице.

Аналогично пробивным способом крепятся точечные снегорезы. Инструкция приведена на примере подковообразной модели (польского снегореза). Крепление снегозадержателей в этом случае на металлочерепицу выполняется в четырех точках по двум соседним гребням волны.

Тот же принцип используется и при монтаже снегорезов из поликарбоната. Основное отличие – они «седлают» гребень волны.

Подвесной монтаж

Как уже было сказано, такой метод монтажа используют для хрупких кровельных материалов – керамической черепицы, сланца, шифера.

К сожалению, смонтировать снегозадержатели при таком покрытии можно только при первичном устройстве кровли или ее капитальном ремонте, поскольку крепить кронштейны предполагается непосредственно к обрешетке, до укладки листов покрытия.

Каждый кронштейн крепится в двух точках к брусу обрешетки, находящемуся выше уже смонтированной панели и обязательно помещается во впадине волны.

Если монтаж снегозадержателей с подвесными кронштейнами на металлочерепицу осуществляется в процессе ремонта, можно использовать кронштейны с зацепами, как показано на видео.

Интересно выглядит установка точечных снегозадержателей (бугелей) на керамическую кровлю. Под кромку выше расположенной панели ставится зацеп бугеля, далее панель опускается, прижимая пластину, и после этого снегорез фиксируется зажимом.

Зажимной монтаж на фальцевой кровле

Подробно процесс установки кронштейна для универсального или модифицированного трубного снегозадержателя показан в видеоролике.

Опорная часть кронштейна ставится так, чтобы места для зажимов располагались на брусе обрешетки, как показано на иллюстрации выше.

Интересная особенность данного типа монтажа – она сохраняет герметичность кровли, поскольку листы фальцевого покрытия не пробиваются. Однако она же накладывает ограничения – можно смонтировать только снегозадержатели с кронштейнами, трубчатые или решетчатые. Уголковые или точечные здесь не подходят.

Виды снегозадержателей для крыши из металлочерепицы

Снегоуловители на металлочерепицу решетчатого типа относятся к самому распространенному виду. Они считаются самыми эффективными, имеют привлекательный внешний вид. Снегобарьеры в виде решетки  могут иметь различия в конструкции опор, форм решетки, есть универсальные и королевские модели, именно эти различия влияют на их стоимость.

Этот вид ценится так же за большую высоту решетки, которая является отличным уловителем падающих вещей и инструментов при обслуживании металлочерепицы в летнее время.

Бывают снегозадержатели в виде бревна, эта устаревшая модель, появившаяся на крышах альпийских шале в прошлые века, сегодня используется редко, в основном для того, чтобы выдержать стилевые особенности в архитектурном облике. Сегодня используются трубчатые снегозадержатели для металлочерепицы, изготовленные из труб диаметром 14 мм и стальных опор. Снегозадержатели трубчатого типа широко используются для металлочерепицы, потому что надежны, эффективны, ставить их своими руками просто.

Уголковые снегозадерживающие конструкции для металлочерепицы привлекают простотой устройства низкой стоимостью и разнообразием цветовой гаммы. Снегозадержатель для металлочерепицы сделанный из уголка 50х50мм стали покрытого антикоррозийным слом будет служить долго и надежно, защищая от лавинообразного падения с крыши снежной массы. Установка самореза для крепления снегозадержателя уголкового типа производится в верхней волне листа.

Бугельный тип или снегостоппер сам по себе задержателем не является. Это дополнительный материал для всех остальных видов снегозадержателей, который нужно закреплять за 80см от края кровли и равномерно расставлять по всей площади имея в виду, что эффективность данных элементов невелика. Самостоятельное использование бугелей для металлочерепицы не разумно.

Особенности установки снегобарьеров на различные виды кровельного покрытия

Монтаж снегозадержателей на крышу имеет свои нюансы для конкретной кровельной системы.

Крыша из металлочерепицы

Металлочерепица – распространенный кровельный материал с гладкой поверхностью. Он неустойчив к температурным колебаниям, из-за чего снежный пласт быстро подтаивает и быстро сходит с крыши. По этой причине необходимо ставить снегоблокирующие пластинчатые, решетчатые или трубчатые конструкции. Первый вариант применяется только на крышах с небольшим уклоном и в малозаснеженных регионах. В остальных случаях фиксируются два последних блокиратора снега на крыше. Крепление прочного и лаконичного снегостопа заключается в следующих манипуляциях:

1. Намечается место расположения элементов системы.
2. Снегоудерживающий механизм фиксируется сквозь кровельный настил.
3. Усиливается обрешетка дополнительными брусками.
4. Собирается снегобарьерный комплект. Болты на этом этапе не затягиваются.
5. Настилается кровельный материал и крепится к основанию. В настиле делаются отверстия для фиксации элементов удерживания.
6. Готовый кронштейн фиксируется к скату на болты 8х60 мм.
7. Соединяются все части конструкции и хорошо фиксируются.

Крепить снегозадержатели следует над несущей стеной. Для монтажа системы над мансардными окнами необходимо усиление обрешетки. Существуют изделия со специальными выступами на кронштейнах, с помощью которых повышается прочность и надежность крепления.

Крыша из профнастила

Профлист, хоть и имеет волну, отличается гладкой фактурой – снег с поверхности крыши сходит быстро. Игнорирование толщины листа и маркировки провоцирует схождения больших пластов снега, которые могут повредить целостность других построек и создавать риски для здоровья людей. Для обеспечения снегозадержания на крыше из профнастила, маркированного как Н, необходима установка специальных элементов. Как правильно обезопасить профилированный настил? Применить трубчатые системы с оцинковкой, окрашенные в тон кровли. Монтаж снегозадержателей на крышу из профлиста имеет несколько нюансов:

1. Фиксация элементов происходит сквозь кровлю.
2. Усиливается обрешетка крыши.
3. Крепежные отверстия уплотняются прокладками.
4. Кронштейны фиксируются в нижней части волны.

Угловые и пластинчатые элементы не требует усиления конструкции крыши. Они фиксируются непосредственно на крышу из профнастила, на саму волну через один.

Фальцевая кровля

Для фальцевой кровли – листов металла, соединяемых защелкиванием, характерны герметичность, эстетичный внешний вид, длительный срок эксплуатации. Основными преимуществами использования кровельных систем являются:

• отсутствие дополнительных работ по обустройству обрешетки;
• равномерное распределение снежного покрова по всему настилу;
• возможность обустройства снегоблокирующих систем на крыше.

Здесь также лучше применить решетчатый или трубчатый варианты барьеров. Как установить снегозадержатели на крышу, выполненную фальцевым способом? Специфика монтажных работ заключается в правильности фиксации кронштейна своеобразной формы к фальцу без нарушения герметичности. Крепление происходит при помощи зажимов следующим образом:

1. На фальц одевается специальный фиксатор.
2. В покрытии проделываются 2-3 отверстия.
3. В ниши вставляются болты и закручиваются гайки.
4. Фиксация снегозащитных систем проводится строго к каждому фальцу с соблюдением одинакового шага между опорами.

Для фальцевого покрытия можно использовать не только оцинкованные материалы, но и медные. Последние можно приобрести поштучно, но стоят отрезки трубы, верхний и нижний кронштейны недешево.

Мягкий кровельный настил

Планируя, как сделать снегоудерживающий механизм на мягкой кровле и выбрать его тип, необходимо учитывать несколько нюансов:

• угол для крыши с мягким покрытием не должен быть больше 15 градусов. Такой уклон не провоцирует неконтролируемый сход лавины;
• устанавливать мощные барьеры нет смысла;
• каменная крошка в качестве посыпки обеспечивает задерживание снежного покрова на поверхности, не дает соскальзывать пластам;
• влагостойкую фанеру-обрешетку при выполнении снегозадерживающих механизмов можно не усиливать;
• монтаж барьеров на мягкой кровле выполняется на этапе укладки кровли.

Чаще всего в качестве снегостопов применяются бугели. Они фиксируются на саморезы к обрешетке мягкого настила. У крепления имеется один недостаток – верхнее расположение крепежа, которое может привести к утрате покрытием герметичности.

Трубчатые снегозадержатели для кровли крыши

Первоначально они назывались снегозадерживающим бревном. Впервые подобные системы применялись в Баварии и Альпах достаточно большое количество лет назад. На сегодняшний день такие конструкции используются повсеместно.

Конструктивная особенность данной системы — монтаж трубы на специальные опоры. Раньше они выполнялись из дерева, а сегодня их делают из пары металлических труб, которые имитируют бревно.

Схема расположения трубачатых снегозадержателей на крыше.

Чаще всего их диаметр составляет 140 мм. Такие трубы требуют установки простых опор, которые выполняются из обычной листовой стали.

Основными преимуществами таких систем являются следующие:

• более легкий вес;
• достаточно легко подобрать по цвету материала кровли.

Советы касательно проведения монтажа трубчатых снегозадержателей:

Установка на покрытие металлочерепицы должна быть осуществлена параллельно карнизу на расстоянии 0,5-0,8 м.
Крепление необходимо делать с обеих сторон каждой из волн.
Важно знать, что под гребень волны понадобится подложить в местах крепления деревянные бруски.
Некоторые отдельные изготовители металлочерепицы снабжают ее листы специальными выступами. Следовательно, в процессе укладки кровельного материала не понадобится подкладывать дополнительные бруски в обрешетку для того, чтобы закрепить трубчатый снегозадержатель.. Необходимое количество элементов для снегозадержания должно определяться исходя из расчетов нагрузки снега на кровлю

Необходимое количество элементов для снегозадержания должно определяться исходя из расчетов нагрузки снега на кровлю.

Подведем итоги

В статье мы рассказали, в каких местах нужны снегозадержатели на крышу, как правильно устанавливать их на металлочерепице и других кровельных покрытиях.

Снегоупоры обязательно нужны над всеми входами в дом, въездом в гараж, на многоуровневых крышах, на скатах, сход снега с которых может повредить вещи или нанести травмы людям. Кроме того, желательно ставить их над мансардными окнами, трубами и элементами кровельной инфраструктуры.

Для металлочерепицы лучше всего подходят трубчатые снегозадержатели, поскольку они работают как снегорезы. Но можно ставить и решетчатые снегоупоры, а также уголковые — как дополнение или же как самостоятельный снегозадержатель на пологих кровлях.

При монтаже на металлочерепицу снегозадержатели крепят над несущей стеной к обрешетке в прогиб волны. Нижний край кронштейна поднимают с помощью подкладок. На фальцевой кровле снегоупоры устанавливают прямо на стык картин, а на черепичных — одновременно с монтажом кровельного покрытия.
