Какой монтаж отопления и водоснабжения более эффективен

Отопление на газе

  Самым экономичным сейчас считается отопление газом. При правильном монтаже и расчётах газовая отопительная автономная система не только поддерживает во всех помещениях дома оптимальный режим температуры путем управления подачи тепла, но и таким образом можно добиться огромного сокращения денежной траты на энергоресурсы. Главный элемент данной системы отопления — это котел на газу, выбор которого зависит от потери тепла дома. Носитель тепла, который начиняет теплом отопительные приборы, циркулирует по трубопроводу. Отопительными приборами могут называться простые радиаторы и такая система, как тёплый пол. Чтобы обеспечить регулировку подачи носителя тепла к прибору отопления, в систему встраивают регуляторы температуры. Использование их в отопительной системе сокращает расходы до 30 процентов. К большим недостаткам данного вида отопления относится сложность оборудования и его монтаж.

 Котел отопления, бесспорно, является сердцем любого жилого дома. Для того, чтобы получить представление о многообразии предложений, давайте подробнее познакомимся с основными типами котлов, их достоинствами и недостатками.

Существует два типа приборов — это настенные и напольные.

 Основное различие между этими двумя типами — это металл, который использовали для изготовления первичного теплообменника. Чаще всего в таких приборах устанавливают стальные или чугунные теплообменники, а в настенных — из нержавейки или меди. Медь и сталь — очень пластичные материалы, которые имеют небольшой вес и высокий КПД, чугун очень хрупкий и неустойчивый к перепадам температуры, но стойкий к коррозии.

 Газовые котлы настенного типа имеют целый ряд преимуществ перед напольными. Основное преимущество — это мощность настенного котла, которая составляет примерно от 12 до 40 к Вт, следовательно, и площадь, которую он сможет обслужить будет достаточно большой.

•  Компактность
•  Небольшой вес
•  Приемлемая цена

•  Неустойчив к коррозии
•  Чувствителен к качеству топлива
•  Энергозависим

• Большая масса и размеры
•  Чувствителен к перепадам температуры
•  В сравнении с настенным, имеет наиболее высокую цену

  Все газовые котлы можно разделить на двухконтурные и одноконтурные.

 1) Котлы одноконтурного типа работают только на отопление помещения. Для получения горячей воды, обязательно нужно будет подключать к котлу бойлер.
 2) Двухконтурный тепловой прибор предназначен как для подачи тепла, так и для подогрева воды. Если вы не особо нуждаетесь в горячей воде, то лучше всего использовать проточный двухконтурный.

Пример 1. Одноконтурный газовый котел для отопления

Пример 2. Двухконтурный газовый котел для отопления

  Для более комфортного горячего водоснабжения рекомендуется устанавливать оборудование с уже встроенным бойлером. Это позволяет вам иметь запасы горячей воды, даже при условии отключения газа.

  По способу удаления отходящих газов следует уделить особое внимание 2 типам:

  1) с естественной тягой — эти котлы обычно подключают к шахте дымохода
  2) с принудительной системой дымоудаления — при подключении, сквозь стену, выводится специальный коаксиальный дымоход.

Отопление по типу энергоносителя

Типовая котельная с двумя котлами. Слева установлен электрический котел, справа газовый

Любой вид отопления частного дома отличается по способу «производства» тепла. Каждое устройство в процессе нагрева использует различные компоненты энергоносителей. В зависимости места установки, технических параметров помещения, здания, подводки самого источника питания принято использовать несколько видов топлива. Питание отопительных устройств, отличается видом топлива и методом подводки.

Сюда входят следующие варианты:

• Газовое;
• Твердотопливное;
• Электрический котёл.

Применение газового отопления (пропан-бутан) предусматривает использование специального оборудования и дополнительных систем (котлов, АГВ), что обеспечивает правильную дозировку, безопасную подачу и распределение топливной смеси в процессе выработки тепла (горении). Газовое отопление дома считается эффективным способом нагрева со сравнительно небольшой стоимостью.

Твердотопливный способ нагрева, включает использование в качестве энергоносителей уголь, дрова, прессованных брикетных изделий. При этом используются особые конструкции котловых устройств, адаптированных для таких условий эксплуатации. В зонах, где затруднена подача газа или электричества это единственный альтернативный вариант осуществить обогрев жилища.

Работа электрического отопления дома заключается в использовании электроэнергии сети. Данный вид обогрева устанавливается в местах присутствия токовых сетей. Не требует дополнительных источников питания, достаточно экономичный и экологически чистый способ. В качестве нагревающих элементов применяют электрические тэновые блоки.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

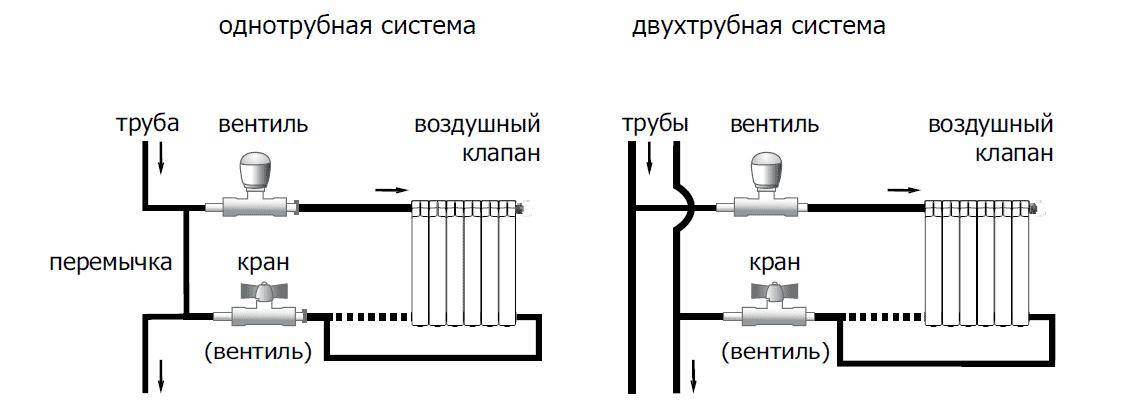

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

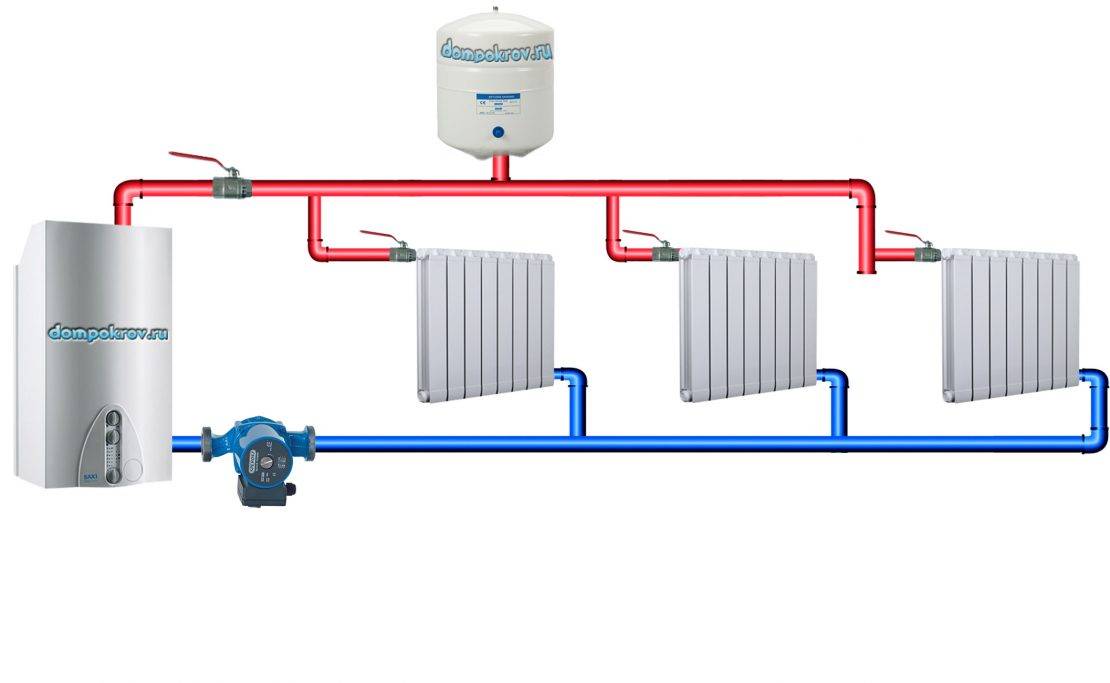

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

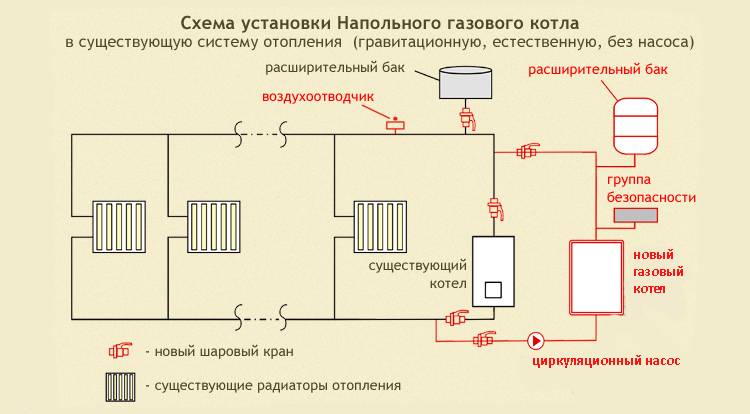

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Пайка труб

Для соединения элементов трубопровода используется специальный паяльник, который имеет две насадки. Каждая пара насадок соответствует определенному диаметру трубы. Одна насадка нагревает внешнюю поверхность трубы, а другая –одновременно внутреннюю поверхность фитинга. Процесс нагрева составляет не более 7 секунд. Затем элементы соединяются.

Во время нагрева и соединения запрещено вращать монтируемые элементы трубопровода.

После соединения необходимо подержать детали до 30 секунд, для того чтобы они остыли, и спайка была выполнена равномерно. Последовательно соединяя элементы трубопровода, выполняется его монтаж под ключ.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

• калькулятор расчета отопления дома
• калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Трубы

В наше время чаще всего для монтажа отопительного трубопровода используют полипропиленовые трубы. Их существует множество видов, они имеют разную стоимость, диаметр, толщину стенок, конструкцию и технические характеристики.

Трубы с тонкими стенками не способны сопротивляться высокому давлению и высокой температуре теплоносителя, поэтому они не применяются в системе отопления. Для этого используются полипропиленовые трубы, армированные алюминиевой фольгой или стекловолокном, способные выдерживать давление до 25 бар и температуру до 90 0С.

Для монтажа трубопровода из полипропилена потребуются соответствующие фитинги. Их огромное разнообразие, они различаются также в зависимости от назначения. Используют фитинги для сращивания труб, угловых соединений, тройных и крестовых соединений; в качестве запорной арматуры и т.д.

Трубы и фитинги из полипропилена

Каким может быть монтаж водяного отопления

Рассматривая задачу, как смонтировать систему отопления, необходимо учесть, что она может быть выполнена различными способами. Это может быть как однотрубное, так и двухтрубное отопление.

Однотрубная и двухтрубная системы отопления

Однотрубная схема подключения системы отопления рассчитана на прохождение теплоносителя последовательно через все радиаторы и последующий его возврат в нагревательный котел. Из-за того, что для реализации такого подхода требуется меньшее количество труб, то соответственно система подключения отопления получается дешевле. Кроме того, по той же самой причине оказывается меньше и сама стоимость монтажа системы отопления.

Более подробно о различных видах отопления и о том, как правильно смонтировать систему отопления, можно узнать с помощью видео

Отопление

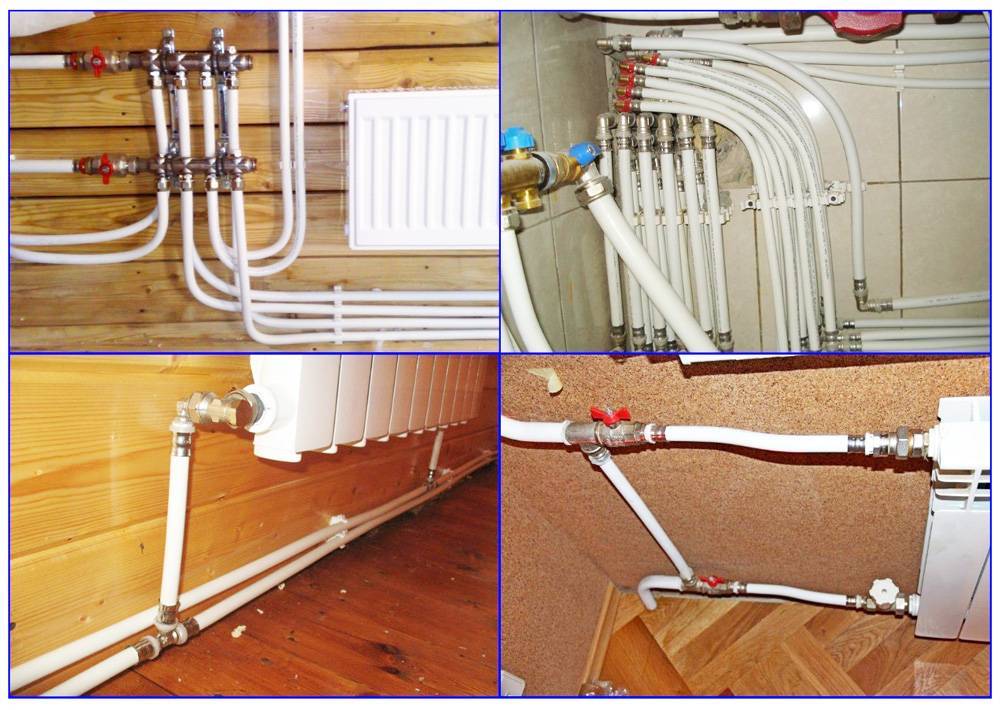

Коллектор в ванной

С отоплением проблем всегда больше, чем с водопроводом, потому что схем разводки и соединения отдельных частей и труб достаточно много. И тут в первую очередь вам придется решать, какую схему выбрать, чтобы вся система работала эффективно. Для этого вам придется учесть большое количество факторов, касающихся и размеров дома, и его этажности, и наличия у вас необходимой суммы денег. При этом многие стараются идти по пути экономии, совершая ошибку. В системе отопления экономить нельзя — это закон, который определен большим опытом использования водяного варианта отопительных систем.

Мы не будем разбираться со схемами. На нашем сайте вы найдете по данной тематике массу статей от специалистов. Давайте лучше разберемся с оборудованием.

Главным узлом, или сердцем отопления является котел. Выбирая его, вы сначала должны решить, на каком топливе он будет работать. Хорошо, если это газ. Но, к сожалению, он доступен пока еще не всем потребителям. Поэтому современный рынок котельного оборудования предлагает различные виды котлов, где популярными также являются электрические, твердотопливные и жидкотопливные.

К сожалению, у каждого вида есть не только достоинства, но и недостатки. Электрические котлы всем хороши, но при их использовании придется расстаться с большим количеством денег. Потребляют они электроэнергию безбожно. С твердотопливными агрегатами много возни. Представьте себе, что вы с периодичностью в 3–4 часа будете заниматься загрузкой топочной камеры. Правда, сегодня на рынке уже присутствует оборудование, в котором есть автоматические линии дозировки и загрузки. Но в них может использоваться только уголь или пеллеты. Дровяные котлы до сих пор загружаются вручную.

Радиатор в деревянном доме

С агрегатами, работающими на солярке, проблем больше всего. И хотя их КПД достаточно велик, и отдача тепловой энергии самая большая, вам придется столкнуться с самыми жесткими требованиями к пожарной безопасности. Так что еще стоит подумать, использовать ли этот способ для организации отопления в собственном доме.

С котлами закончили, теперь переходим к радиаторам отопления. И здесь выбор немалый. Что посоветовать тем, кто впервые столкнулся с сооружением отопительной системы в загородном доме? Теплоноситель в такой системе имеет сниженные показатели температуры и давления. В этом плане в городских квартирах радиаторы работают под огромной нагрузкой. Поэтому в загородных домах уместна любая марка отопительных батарей. Вам просто нужно определиться с ценой, которая вам подходит больше всего. О дизайне не беспокойтесь — в современных условиях производители могут предложить то, что вам необходимо. Так что здесь проблем не будет.

И последнее — это трубы. Для того, кто хочет сэкономить и все сделать своими руками, предлагаем использовать металлопластиковые изделия. Это дешевый вариант, простой в монтаже, надежный и прочный. Такие трубы могут выдержать большие нагрузки от температуры и давления. Хотя в загородных домах эти показатели не самые высокие.

Выбор труб для системы отопления

В системе можно применить трубы из следующих материалов:

• сталь;
• нержавейка;
• медь;
• полипропилен;
• металлопластик.

Выбор труб для системы отопления

Трубу из стали и нержавейки целесообразно применить для обвязки котлов отопления, можно изготовить коллекторы. Для всей системы отопления применение данных материалов обходится довольно дорого, и работа требует больших трудозатрат.

Медь можно использовать при монтаже трубопроводов внутри дома, получается отличный внешний вид, только этот вариант не всем подходит в смысле затрат.

В настоящее время самыми популярными являются полипропиленовые трубы. Особенность соединения ПП позволяют выполнить монтаж отопления без особых усилий своими руками. Подробно о пайке ПП можно узнать в статье: «Пайка полипропиленовых труб: таблица температур, инструкция по монтажу».

Имеется много положительных моментов при их использовании в системе отопления:

• относительно доступная стоимость;
• простота монтажа;
• долговечность;
• хороший внешний вид.

Труба из металлопластика тоже заслуживает свое место при устройстве системы отопления, но данный вид более «капризен» при монтаже и эксплуатации. В случае их применения необходимо приобретать материал у надежных производителей.

В отличие от монтажа полипропиленовых труб, металлопластик следует доверить специалистам. Полипропиленовые трубы возможно смонтировать и самостоятельно.

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Монтаж

Последовательность монтажа системы отопления:

1. Установка котла. Недопустимо устанавливать настенные котлы в нишу, а напольные – впритык к стене. К газовому котлу подводится газопровод, а к электрическому – отдельный кабель.
2. К специальному выходу подсоединяется труба дымохода и закрепляется при помощи хомутов. Труба устраивается вертикально и выводится наружу дома. Если труба высокая, её необходимо крепить к конструкциям здания с определенным шагом.
3. Выполняется обвязка котла. Обвязка – это монтаж необходимых компонентов отопительной системы, находящихся возле котла.

В обвязку входит:

• Монтаж подачи и выхода теплоносителя.
• Устройство фильтра грубой очистки, который врезается в трубопровод.
• Установка циркуляционного насоса. Перед ним и после него монтируются запорные краны на случай легкого демонтажа насоса.
• Расширительный бак устанавливается на чердаке дома и с помощью труб врезается в систему между котлом и насосом. Он необходим на случай расширения объема теплоносителя.
• Группа безопасности котла монтируется на выходе теплоносителя. В эту группу входит манометр, контролирующий давление в системе, автоматический воздухоотводчик для выведения накопившегося воздуха и предохранительный клапан, который сбрасывает лишний теплоноситель при повышенном давлении в системе.
• Кран шаровый дает возможность подключения шланга, чтобы в случае необходимости восполнить недостачу теплоносителя.
• В настенных котлах все компоненты обвязки также присутствуют, но они компактно расположены внутри корпуса.
• Если устраивается коллекторная система, то монтируется коллектор. Фиксируется он к стене с помощью специального крепления и подключается к трубе с помощью запорной арматуры.
• Выполняется разводка трубопровода в здании по вышеприведённой технологии.
• К трубопроводу монтируются радиаторы отопления. Технология приведена выше.
• После полного монтажа система наполняется теплоносителем, и осуществляется пробный проверочный запуск отопления.

После монтажа всех комплектующих системы отопления работу можно считать выполненной.

Выбор труб для системы водоснабжения и отопления

При монтаже системы водоснабжения и отопления особое внимание необходимо уделить выбору труб. Анатолий Гурин:

Анатолий Гурин:

– Основные материалы для труб это:

Медь

• Нержавеющая сталь
• Пластики.

Пластики могут быть сделаны из следующих материалов:

• Полипропилен PP-R или PP-RCT;
• Термостойкий полиэтилен PERT или PERT2;
• Сшитый полиэтилен PEX типов а,b или c;
• Трубы могут быть армированные или нет.

При прокладке трубопровода подводящего воду к дому необходимо помнить, что в зимний период времени, вода в нём может замёрзнуть. Есть три варианта решения этой проблемы:

• Утеплить трубу, заключив её в специальную теплоизоляционную оболочку;
• Заложить трубу на глубину ниже точки промерзания;

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

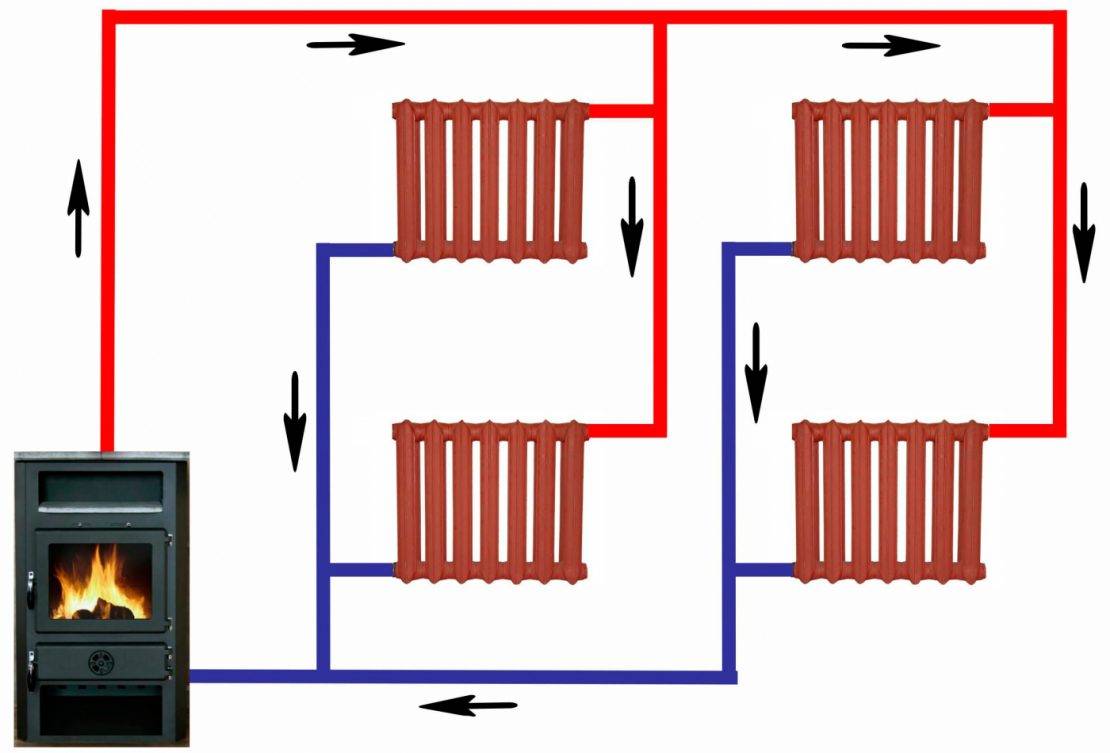

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Иллюстрация	Описание работ
	Устанавливаем котел на место будущей эксплуатации.
	Монтаж теплового контура в соответствии с выбранной схемой.
	К котлу подключаем систему безопасности.
	За группой безопасности монтируется кран.
	Устанавливается циркуляционный насос.
	Монтируется расширительный бачок.
	Производится обвязка радиаторов.
	Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Watch this video on YouTube

Watch this video on YouTube
