Монтаж наружной канализации: требования, выбор труб, технология и цена за метр

ПП-трубы

Полипропиленовые или ПП-трубы — также новый пластиковый строительный материал с высокими показателями прочности.

Полипропиленовая труба для внутренней канализации

Преимущества:

устойчивость к высоким и низким температурам,
долговечность,
лёгкость,
устойчивость к кислотам и щёлочам,
прочность,
простота монтажа.

Недостатки:

неустойчивость к температуре выше 80°С.

Недостатки ПП-труб касаются температур выше 95°С и работы с пожароопасными объектами. Высокие температуры плохо влияют на полипропилен, впрочем, как и на остальные полимерные материалы. В целом этот материал отлично подходит для любых канализационных систем. ПП-трубы используют для ливневой канализации, в частных домах и многоквартирных благодаря прочности и износостойкости.

Все тонкости работы

Когда вы монтируете канализационные сети, все трубы должны прокладываться в землю ниже уровня промерзания грунта, для того, чтобы не было аварий и трубы, в конечном итоге, не лопнули от перепада температур. Также, их необходимо обязательно утеплить керамзитом или шлаком.

Большую популярность, на сегодняшний день, приобрели пластиковые трубы и трубы из полипропилена. Они очень легкие, удобные в монтаже и прочные. Гарантия службы в среднем составляет до пятидесяти лет. Уклон трубы при самотечных канализациях не должен превышать 0,15.

Траншея обычно имеет трапециевидную форму, дно засыпают щебнем или шлаком, в конечном итоге все утрамбовывают. Труба должна лечь на самое дно траншеи достаточно плотно, без каких-либо прогибов и провисов.

Материалы

Канализационные трубы должна иметь следующие качества:

Обладать прочностью при перепадах температуры;
Отличаться устойчивостью к химически агрессивным средам, в том числе кислотным отходам и хлору (который повсеместно используется для очистки питьевой воды);
Иметь продолжительный срок службы (в среднем это 20-25 лет).

Для изготовления канализационных труб в основном используется пластик, чугун, асбестоцемент, керамика и стеклопластик. Асбестоцементные и бетонные трубы известны своей долговечностью, но при этом их практически невозможно установить своими руками. Из-за большой массы для их монтажа используются специальные подъемные приспособления и механизмы, поэтому их в основном применяют для организации канализации в многоэтажных домах.

Керамика не только тяжелая, но и подвержена разрушению из-за перепадов температур. Кроме того, керамические трубопроводы очень хрупкие и плохо переносят ударные нагрузки. Они сейчас практически не используются, т. к. есть более практичные материалы.

Фото: керамические канализационные трубы

Чугунные трубы относительно легкие, если сравнивать их с бетонными или керамическими, но имеют низки срок службы. На металле откладываются минеральные соединения, присутствующие в воде, поэтому со временем трубы забиваются. Также при сильных морозах в них замерзает вода, что может послужить причиной нарушения герметизации канализационного трубопровода.

Чугунные канализационные трубы

Наиболее практичные – это пластиковые трубы. Существует несколько видов материала, который используется для прокладки канализации:

Поливинилхлоридные или ПВХ;
Полиэтиленовые – это ПЭ;
Полипропиленовые или ПП.

Условно, чтоб легче было отличить трубы для наружной канализации и прокладки в земле, СНиП установили цветовые различия: для монтажа в грунте используются оранжевые коммуникации. Они отличаются более гладкой поверхностью внутри и толстыми стенками, способными переносить большие нагрузки.

Фото: гофрированные трубы из ПВХ

Выбирая пластиковые трубы, нужно обратить внимание на расчетный проект строительства. В нем в обязательном порядке указывается глубина монтажа коммуникаций

Чем глубже планируется канализация, тем прочнее должны быть строительные материалы. Специалистами рекомендуется использовать гофрированные полипропиленовые или полиэтиленовые трубы. Для их соединения нужно купить муфты, отводы, разветвители из такого же материала.

Как устроить наружные сети канализации?

Многих людей в современном мире волнует данный вопрос. Ведь устройство наружных сетей канализации очень важный момент, который обеспечит в будущем комфортное поступление водоснабжения к вашему жилью. Современные компании обеспечивают такие услуги:

Укладка беспроводных канализационных трубопроводов;
Демонтаж и монтаж всей запорной арматуры;
Оборудование и обслуживание канализационных сетей;
Устройство водосточных колодцев и канализаций;
Испытание трубопровода канализации;
Очистка всех полостей.

В том случае, если вы не доверяете специалистам, можно сделать монтаж самостоятельно. В частном или загородном доме нет возможности подключаться к городской централизованной канализации. Если вы периодически живете в своем доме, то в этом случае можно сделать по более упрощенной схеме.

Необходимо произвести монтаж отводящей стоковой трубы, которая должна быть уложена под уклоном и вырыть выгребную яму — этих действий будет вполне достаточно. Но, если дом предназначен для постоянного места жительства, тогда целесообразно будет устроить септик для отстаивания воды в комплексах с фильтрующими колодцами.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Труба канализационная ПВХ

Достоинства:

долгий срок службы,
отсутствие зарастания,
устойчивость к воздействию кислот,
устойчивость к износу,
лёгкость.

Недостатки:

неработоспособность при температурах ниже −10°С,
деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода. Для соединения трубы вставляются друг в друга: на одном конце трубы раструб с резиновым кольцом, а на другом фаска, которая плотно вставляется в этот раструб. Внутренняя поверхность ПВХ-труб идеально гладкая, поэтому они редко засоряются и не зарастают.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Проблемы и сложности при проектировании наружных и внутренних сетей

Основные сложности при подготовке разделов проекта на инженерные сети связаны со следующими моментами:

с ограничениями, указанным в технических условиях на подключение;
отсутствие технической возможности на присоединение объекта к общим сетям, необходимость серьезных дополнительных расходов на подведение коммуникаций;
ненадлежащее состояние текущих сетей и оборудование, необходимо их замены и восстановления;
необходимость в усилении конструкций здания для монтажа внутренних или наружных сетей.

Чтобы избежать сложностей при проектировании и согласовании, обращайтесь только ]Смарт Вэй.

Монтаж отводных линий

Когда установка канализационных стояков завершена, следует приступить к следующему этапу – монтажу отводных линий, что подключают к системе сантехнические приборы (ванну, унитаз, раковину, сливной бачок). СНиП регулируют установку отводных линий для внутренней канализации из чугуна или пластика на выбор.

Монтаж отводных линий унитаза

Диаметр труб, что используются для отвода канализации от сантехнических приборов, должны полностью совпадать с диаметром сливных отверстий во избежание протечек.

Во время установки отводных линий разрешается разрезать трубы ножовкой перпендикулярно осевому сечению. При этом следует в обязательном порядке обрабатывать образовавшиеся заусеницы. Фитинги и повороты трубы разрезать запрещено. При необходимости элементы трубы можно обрабатывать мыльным раствором или специально предназначенной смазкой.

Отводные линии внутренней канализации необходимо располагать под уклоном в сторону вывода стоков, для естественного механизма слива воды.

Горячее водоснабжение:

Система горячего водоснабжения запроектирована централизованной, присоединяемая к закрытой системе теплоснабжения через теплообменник, находящийся в тепловом узле. Здесь же (в тепловом узле) предусмотрена установка стальной воронки ø300мм для опорожнения системы отопления.

Сеть холодного и горячего водоснабжения в пределах теплового узла запроектирована из труб стальных водогазопроводных оцинкованных по ГОСТ 3262-75*. Магистральные трубопроводы, проходящие под потолком здания (в подшивном потолке) и под-водящие трубопроводы к санприборам выполнены из полипропиленовых труб PPRC ∅20-40 PN20 “Рандом Сополимер” по ТУ 2248-032-11284581-98.

Трубопроводы систем В1, Т3, Т4, прокладываемые в тепловом узле изолировать холстами из микротонкого и ультратонкого штапельного волокна из горных пород толщиной 40 мм с покрывным слоем из стеклопластика рулонного по ТУ 6-11-145-80.

При присоединении трубопроводов холодного и горячего водоснабжения в качестве уплотнителя для резьбовых соединений применять льняную прядь, пропитанную суриком или белилами, замешанными на натуральной олифе. Установку санприборов и монтаж подводок к ним производить специализированной монтажной организацией.

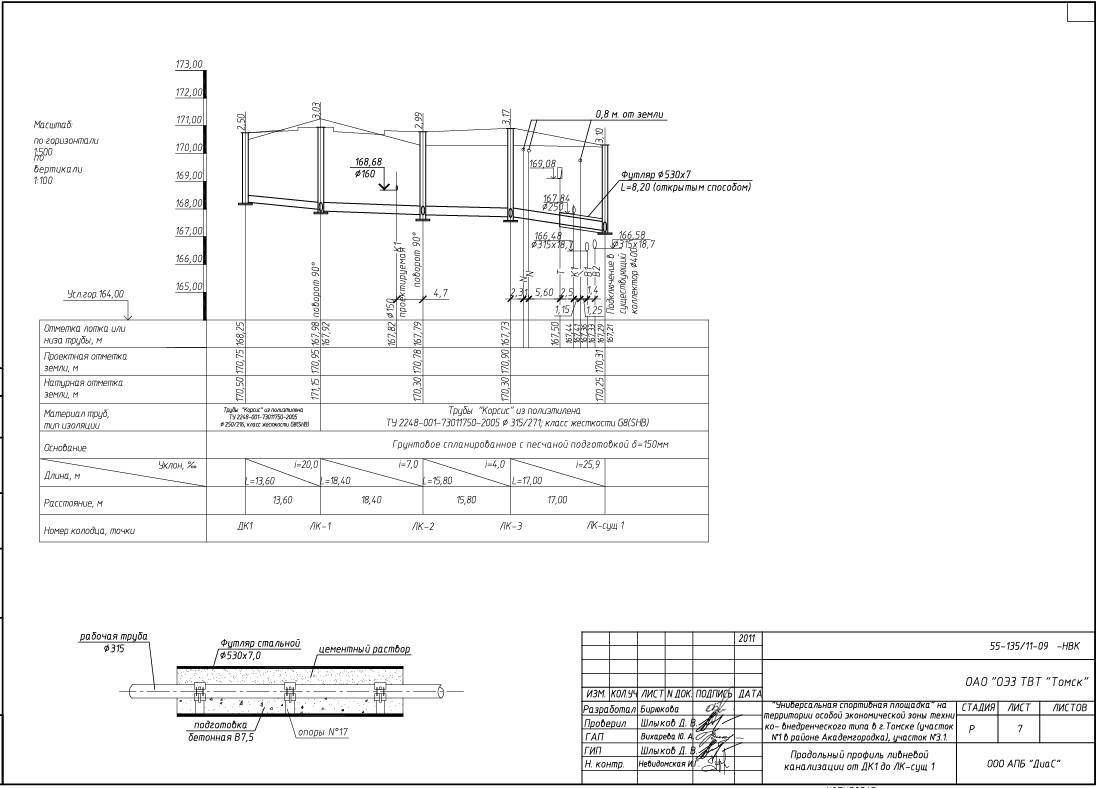

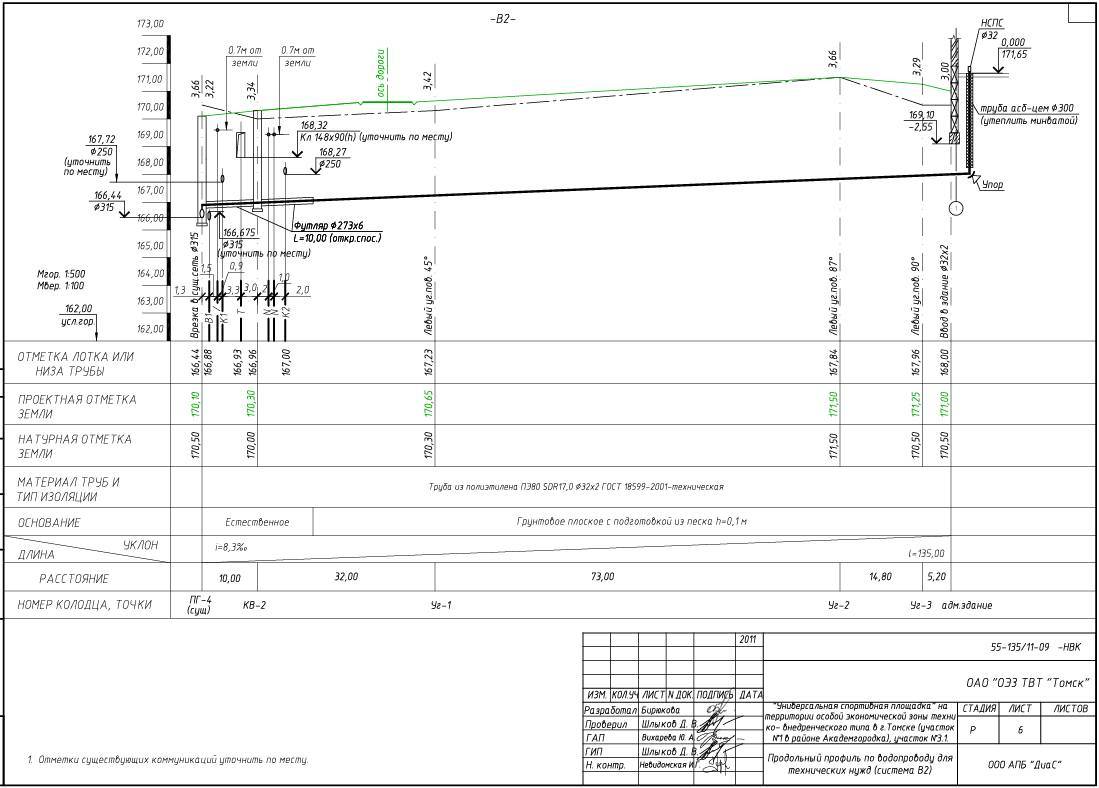

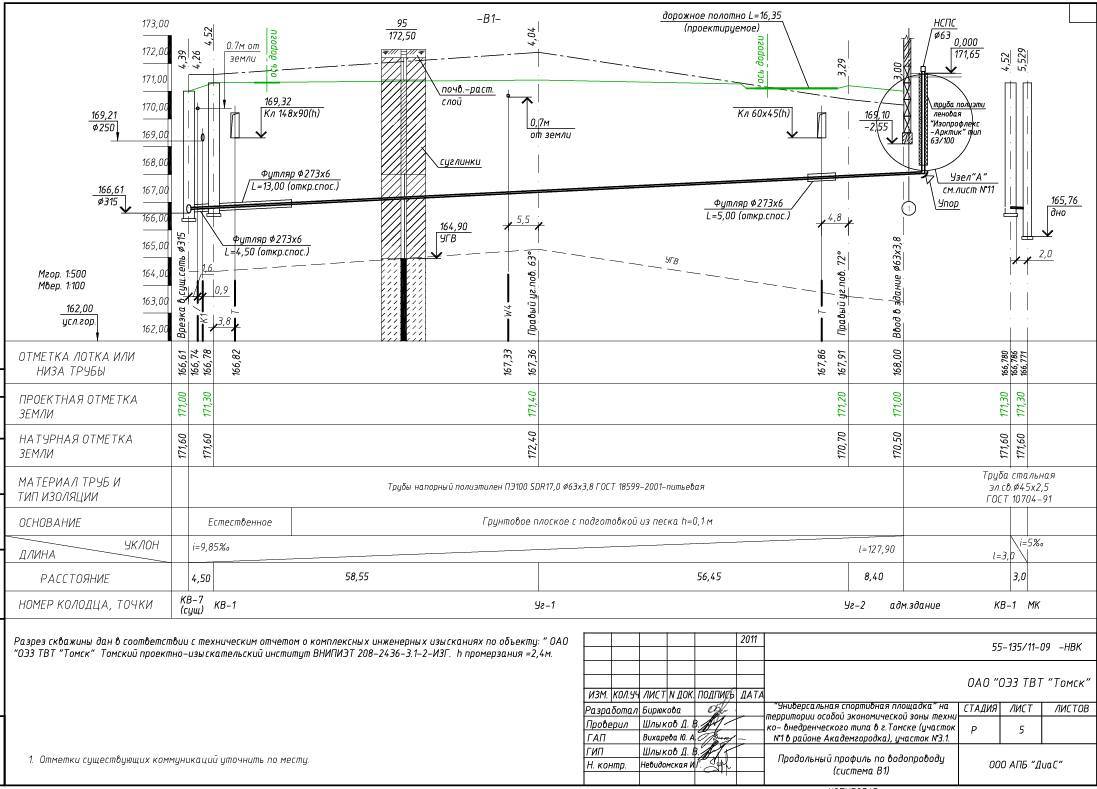

Для увеличения нажмите на картинку

Правила монтажа наружной системы канализации

Для создания такой системы канализации обязательно нужно следовать ряду правил, чтобы потом возможно было эксплуатировать сооружение. Требования СНиП, которые относятся к наружной канализации и системе сооружение подобного типа, строятся в основном на следующих факторах:

уровень грунтовых вод;
свойства почвы;
климатические условия;
средний объем сточных вод;
расстояние до ближайших очистных сооружений или насосов.

Важным является соблюдение уклона труб, чтобы отходы могли проходить по ним самотеком. Для труб каждого диаметра предусмотрен оптимальный уклон:

Диаметр — 50 см, минимальный уклон — 3 см на 1 м трубы.
Диаметр — 100 см, уклон — 2 см на 1 м трубы.
Диаметр — 160 см, уклон — 0,8 см на 1 м трубы.
Диаметр — 200 см, минимальный уклон — 0,7 на 1 м трубы.

Особенности монтажа наружной канализации в соответствии со всеми правилами СНиП

подготовительные работы.копание траншеи

Все стыки труб тщательно закрепляются, обрабатываются герметиком и подвергаются проверке перед запуском системы. Водопровод необходимо утеплять, чтобы он не промерз в сильное снижение температуры. После выполнения всех этих работ, канализацию подключают к системе очистки или коллектору, выполняется тестовый пуск. Всегда сначала проходит полная проверка конструкции и после ее утверждения, траншея засыпается и утрамбовывается.

Разновидности труб для наружной канализации

Внешняя система собирания стоков в постройке предполагает использование любых труб, в соответствии с предпочтениями: чугунных, из пластмассы, асбоцемента (с Ø 100 мм), керамики (Ø 150 мм) – с длиной в пределах от 1,8 до 2 м.

Поскольку трубы в процессе будут подвергаться постоянной эксплуатации: действию влаги, химическим реагентам, температурным перепадам, выбирать их нужно с учетом качественных характеристик:

прочности и возможности долгого пользования;
устойчивости к колебаниям температуры, коррозии (если чугунные);
отсутствию блуждающего тока.

Пластиковые трубы современных производителей полностью обладают перечисленными требованиями к качеству. Это идеальный вариант для устройства канализации, которые, к тому же, экологичны и обеспечивают надежную герметичность системы.

ВАЖНО! Лучше всего для монтажа наружной канализации приобрести не только пластиковые, но и поливинилхлоридные или полипропиленовые трубы, так как такая продукция, несмотря на легкость, отличается долговечностью и приемлемой ценой, в отличие от чугунных. Для них не требуется использование сварочного аппарата

Главное, выбирать их внимательно и без спешки. Гарантия на такие изделия составляет до 50 лет.

Чтобы прокладывать трубы, необходимо будет снаружи дома вырыть траншеи, дно которых нужно будет засыпать песком. После укладки труб в траншею насыпают гравий, а затем смесь жидкого бетона. При необходимости, трубы утепляют (керамзитом, шлаком). Трубу нужно расположить в траншее ровно, без перегибов и провисаний, на хорошей песчаной подушке. Места стыков труб обрабатывают герметиком.

Монтаж внешней канализации надо осуществлять без резкого поворота. Когда в повороте есть необходимость – его делают менее выраженным.

ВАЖНО! Поскольку рыхлая почва способна к проседанию, подушку из песка для трубы нужно делать побольше, хорошо ее трамбуя.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею , которая имеет свои нюансы.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.

После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

непременно соблюдать величину наклона трубопровода;
минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

При небольшой протяженности канализации уложить ее можно своими руками. Укладка канализационных труб при монтаже наружной системы канализации не доставит вам больших затруднений: главное правильно произвести расчет финансов и подбор необходимых материалов, применяемых при монтаже. При обустройстве большого дома с выводом в централизованную систему наилучшее решение — это обратиться в компанию и пригласить специалистов.

Начинать работы следует с разработки проекта:

Желательно чтобы траншея была без изгибов и поворотов, наилучшее решение – это прямой трубопровод;
В любом случае на расстоянии через каждые 20 метров нужно устанавливать ревизионный колодец.

Наружная канализация

Строительство наружных систем водоснабжения и канализации с подключением к централизованной сети влечет за собой много бумажной волокиты. Зато потом нужно просто платить по счетам и не думать об обслуживании наружных коммуникаций. Но многие домовладельцы даже при наличии центрального коллектора предпочитают строить локальные очистные сооружения.

Подключение к централизованным сетям

Чтобы врезаться в существующую сеть, нужно собрать целый пакет документов:

Обратиться в водоканал с документами на дом и земельный участок для разработки технических условий;
Заказать схему возможного подключения в геодезической компании;
Согласовать схему и техусловия с архитекторами, а также со всеми службами, через сети и объекты которых будет пролегать ваш трубопровод;
В ряде случаев может потребоваться и разрешение от соседей.

А после врезки необходимо заключить договор на водоотведение с водоканалом или другой обслуживающей организацией.

Работы по подключению включают в себя:

Рытье траншеи до места врезки;
Устройство на своем участке ревизионного колодца для обслуживания сточного трубопровода;

Ревизионный колодец

Укладку и сборку труб с соблюдением уклона в сторону центрального коллектора;

Собранный трубопровод в траншее

Собственно врезку.

Врезка в основную трубу

Устройство локальной канализации

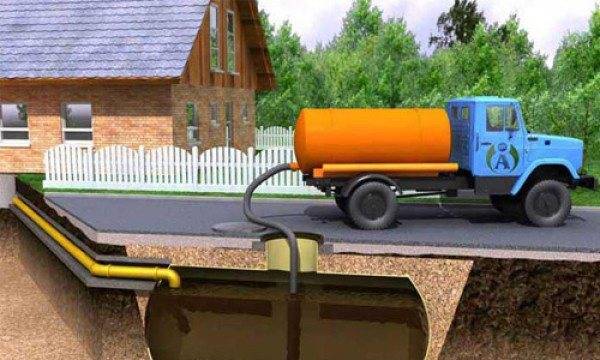

Автономная система канализации отличается от централизованной тем, что вам самим придется озаботиться очисткой стоков. Локальные очистные сооружения бывают разных видов – накопители, септики, станции глубокой очистки.

При выборе нужно учесть:

Особенности грунта на участке, их водопроницаемость;
Уровень залегания грунтовых вод;
Рельеф;
Наличие вблизи источников водозабора;
Объем стоков.

В зависимости от наличия и сочетания разных факторов, возможны следующие варианты сбора и очистки стоков:

Фильтрационный колодец

Накопитель – герметичная емкость

Накопитель + фильтрационный колодец

Септик с отводом очищенной воды на поля фильтрации

Септик с отводом очищенной воды в открытый рельеф

Схема централизованного водоотведения

Сети локальной канализации мало отличаются от тех, что устраиваются при подключении к центральному коллектору.

При их монтаже следует соблюдать следующие правила:

Глубина залегания труб может быть любой, так как им не страшно промерзание из-за движения стоков самотеком. Главное – соблюдать равномерный уклон в сторону очистного сооружения. Достаточно 1-3 см понижения на каждый метр трубы.
Если трубопровод имеет резкие повороты, в таких местах следует установить промежуточные поворотные колодцы.

Фото поворотного колодца

Если на участке сложный рельеф, имеет смысл установить перепадные колодцы.

Схема перепадного колодца

Начинают укладку с самой нижней трубы, входящей в септик. Затем к ней подсоединяют остальные, постоянно контролируя уклон и исправляя его подсыпкой песка под трубы.

Монтаж трубопровода

Засыпают траншеи после гидравлических испытаний на предмет герметичности стыков и надежности соединений.

Кроме бытовой, на участке загородного дома можно устроить и ливневую канализацию. Стоки из неё нежелательно направлять в очистное сооружение, лучше сбрасывать их в грунт или придорожные канавы, природные низины. Или собирать в поливочные колодцы и использовать дождевую воду для хозяйственных нужд – полива, мойки автомобилей, фасадов зданий, дорожек.

Схема устройства ливневой канализации

В систему входят следующие сооружения:

Дождеприемники для воды, стекающей с крыш по желобам;
Система труб, соединяющих дождеприемники и отводящих стоки в колодец;
Колодцы для прочистки ливневок;
Труба для отведения воды из колодцев в поливочные емкости или овраги.

Монтаж автономной канализации: основные этапы

Для начала отметим, что монтаж включает следующие элементы:

Монтаж внутренней системы сбора сточных вод – производится прокладка внутри дачи или загородного дома от сантехнического оборудования до точек вывода из дома.
Монтаж наружной канализации – заключается в организации системы вывода и очистки сточных вод, она будет проходить под землей между точкой выхода канализационного стока из здания до точки подсоединения к канализационному колодцу.
Установка собственно очистных сооружений – в нашем случае речь идет об эко логичном, долговечном и недорогом септике КЛЁН.
Монтаж фановой трубы.

Начинается монтаж канализации для дома с её внешней части. При этом стоит действовать по такому плану:

Выбор подходящего места и установка септика КЛЁН,
Подсоединение внешнего трубопровода (канализационного) к точке выхода внутреннего трубопровода,
Далее осуществляется прокладка наружных систем канализации, что также вполне осуществимо,
Подключение канализационной трубы к септику.

Поскольку установке септика КЛЁН своими руками посвящена отдельная статья, перейдем сразу к следующему пункту.

2 этап. Прокладка наружных систем канализации.

Этот этап подразумевает прокладку труб между домом и септиком:

Прокладка своими руками начинается от септика к дому, при этом важно выдерживать требуемый уклон для обеспечения хорошего стока.
Минимальный уклон составляет 2 см на 1 м погонной длины прокладываемого трубопровода.
По возможности осуществляем прокладку наружной системы канализации по прямой, без изгибов. При неизбежности изгиба в этом месте устанавливается ревизионный колодец.
Глубина прокладки составляет не менее 50 см.
При прокладке под проезжей частью глубина должна составлять не менее 70 см.
На дно выкопанной траншеи сначала насыпается «подушка» песка.
Важно, чтобы трубопровод плотно прилегал по всей длине к грунту, и после проверки уровня уклона все части соединяют, но перед этим все торцы очищают и обрабатывают с помощью глицериновой смазки.

3 этап. Монтаж внутренних систем автономной канализации своими руками.

Разумеется, продумывать планировку помещений нужно на самом раннем этапе, при этом стараться располагать кухню, туалет и ванну по возможности поближе друг к другу – это делается для того, чтобы минимизировать общую длину трубопровода.

Монтаж канализации внутри дома своими руками — основные моменты:

Постарайтесь установить унитаз как можно ближе к канализационному стояку – это важно для уменьшения вероятности засорения фекальными массами и другими твердыми отходами.
При проектировании поворотов трубопровода необходимо учесть, что изгибов должно быть, как можно меньше, а угол должен быть минимальным. Например, вместо одного 90-градусов поворот лучше сделать два 45-градусов.
То же касается подключения к горизонтальному стояку – здесь оптимальным является вариант с тремя 30-градусными коленами.
Важный момент: вывод на крышу канализационного стояка и установка фановой трубы – это обеспечивает внутри канализационную вентиляцию.
Максимальная длина канализационного подсоединения унитаза к стояку составляет 1 метр, а для прочих приборов – 3 метра.

4 этап. Установка фановой трубы.

Обязательным элементом канализации является вентиляционный стояк, который на конце оснащается дефлектором. Его монтаж необходим для исключения скачков давления при прохождении стоков по системе, а также для её вентиляции.

По нормам, каждый стояк должен иметь свой вентиляционный выход, если же нет такой возможности, то все стояки присоединяют к одной общей вентиляционной трубе, имеющий больший диаметр.

Другой вариант – установка систем вентиляции только на самом отдаленном стояке, а на концы остальных оснастить аэрационными клапанами. Однако это решение подходит только тогда, когда количество стояков не более пяти, поскольку аэрационные клапаны не могут полностью заменить вентиляционный выход.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

Земляные работы.
Сборка трубопровода.
Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

Траншеи можно копать вручную или при использовании землеройной техники.
Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

Наружные трубы, уложенные в траншеи

Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

Делаем кладку арматуры

Всю приготовленную смесь расстилают ровным слоем — примерно семь сантиметров, для того, чтобы покрыть не только всю площадь опалубочного щита, но и всю поверхность грунта. После того, как бетон немного схватится, можно на него смело выкладывать арматуру: трубы, стальные прутья, сетки и так далее.

Иногда наружное водоснабжение и канализация требуют большего по диаметру бетонного кольца. Самой лучшей формой септика считается «круглая». Далее, необходимо на септик или на яму положить надежное перекрытие, выполненное из просмоленных деревянных щитов.

Также, можно приобрести заводское железобетонное перекрытие. Сверху мастер укрывает поверхность рубероидом и присыпает землей. Необходимо обязательно устраивать люки для очистки и откачки всевозможных нечистот.

ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ

При расчете систем водопровода и канализации использованы материалы: СНиП 2.04.01-85 “Внутренний водопровод и канализация зданий.” Монтаж, крепление санитарных приборов и трубопроводов,гидравлическое испытание и проверка действия внутренних систем водопровода и канализации должна производиться специализированной организацией в соответствии с требованиями СНиП 3.05.01-85 “Внутренние санитарно-технические системы”, ВСН 48-96.

За относительную отметку 0.000 принят уровень пола 1-го этажа, что соответствует абсолютной отметке 171,65. В жилом доме запроектированы: хозяйственно-питьевой водопровод (В1), водопровод для технических нужд (В2), подающей трубопровод горячей воды (Т3), циркуляционный трубопровод горячей воды (Т4) и бытовая канализация (К1).

Требованяи к трубам наружной канализации

Качество труб:

устойчивость к коррозии;
прочность;
долговечность;
выдержка температурных колебаний;
отсутствие воздействий блуждающих токов.

Модные, по нашим временам, пластиковые трубы обладают всеми этими качествами. Они прекрасно подходят для канализации. Чаще всего, для сборки наружных сетей канализации в частном доме используют трубы из ПВХ, их достоинства:

Абсолютно гладкие стенки (это выгодно отличает пластиковые трубы от чугунных), препятствующие образованию засоров;
Устойчивость к низким температурам и давлению грунта;
Незначительный вес, благодаря чему можно производить монтаж наружных сетей канализации в частном доме без привлечения спецтехники;
Стопроцентная устойчивость к коррозии;
Устойчивость к износу.

Основным минусом этого материала является температурная деформация, поэтому такие трубы рекомендуют устанавливать на участках, где транспортируется жидкость с температурой не выше 60 градусов. В продаже есть разные варианты труб из ПВХ, изделия отличаются по классу жёсткости. Выбирают вариант в зависимости от планируемой глубины закладки.

Еще одним популярным вариантом являются трубы из полипропилена. Для их изготовления используется специальная технология. Труба получается двухслойной, внешняя сторона ребристая, а внутренняя – гладкая. Благодаря наличию большого количества ребер жёсткости, трубы отлично справляются с нагрузками, их можно укладывать на большой глубине.

Используют для создания наружных сетей канализации и трубы из полиэтилена. Особенно удобны гибкие трубы, из которых можно собирать трубопроводы с изгибами без применения фитингов. Недостатком полиэтиленовых изделий является их неустойчивость к ультрафиолету, поэтому исключается наружная прокладка трубопровода.

При выборе труб не нужно забывать и об экологических требованиях. Если вы будете соблюдать эти требования, то сможете обеспечить стопроцентную герметичность канализационной системы. Благодаря этим требованиям, значительно снижается риск аварии, которые в конечном итоге могут привести к заражению грунта и всех ближайших водных источников.

Для монтажа наружной канализации вам понадобится: чугунные, пластмассовые или асбоцементные трубы в диаметре сто миллиметров и керамические — диаметр которых составляет сто пятьдесят миллиметров. Длина труб должна составлять 1,7-2 метра, этого будет вполне достаточно, учитывая все уклоны. Дно выкопанной траншеи укладывают песком, бетонируют или засыпают щебнем.

Подведём итог

Материалы для строительства канализации во многом похожи по характеристикам: невосприимчивость к агрессивным средам, относительная гладкость внутри, прочность. Но пластиковые трубы вместе с этим всегда лёгкие и в дополнение эластичные. Облегчаются монтаж и стыковка. При этом трубы из разного пластика легко соединяются и между собой. Поэтому внутреннюю и внешнюю канализацию можно делать из разных, наиболее подходящих полимеров. Очевидно, что за трубопроводами из пластика будущее и для внутренних систем канализации, и для внешних.

Метки: виды канализационных труб, канализационная система, Канализация, труба канализационная, трубы для канализации

Устройство наружных сетей канализации
