Монтаж в доме
Выполнить проводку в доме своими руками при наличии минимальных познаний в электромонтаже несложно даже начинающему электрику. Сложность здесь кроется в правильном расчете сечения жил и параметров защитных устройств. Этот вопрос лучше доверить профессионалу. Если должных познаний в электротехнике нет, то проектировать электросеть себе в коттедж самостоятельно не стоит.
Перед монтажом проводки следует разметить местоположение электроприборов
Порядок действий
Электропроводка в каркасном доме монтируется в несколько шагов:
- Производится разметка линий укладки проводов и мест под розетки, выключатели и распределительные коробки.
- Собирается вводной щит с УЗО, дифавтоматами и счетчиком электроэнергии.
- Выполняется просверливание деревянных перегородок и перекрытий в местах прохождения сквозь них кабелей.
- По разметке укладываются защитные короба, трубы или кабель-каналы и в них протягиваются электрические провода.
- Устанавливаются и подключаются выключатели с розетками.
- Производится проверка сопротивления изоляции и работоспособности системы.
Выбирая провода и конструкции особое внимание уделите пожарной безопасности
Варианты соединения кабелей
Соединять проводку в каркасном доме рекомендуется с помощью пружинных или винтовых клемм. Этот вариант наиболее надежен и прост при самостоятельном монтаже. Пайку сделать сложнее, а скрутка по неопытности часто выходит не слишком долговечной.
Если провода приходится укладывать внутри стен каркасника или по ним за декором, то делать это следует исключительно с применением металлических труб. Скрытая схема электропроводки в частном доме, построенном полностью или в основном из дерева, должна реализовываться только таким образом. Использовать здесь гофры либо пластиковые трубки по нормам ПУЭ нельзя. Допустимы только трубы из стали, нержавейки или меди.
Заземление
Особое внимание должно быть уделено заземлению. Внутри дома оно делается посредством специального контура на отдельной шине в распределительном щите. А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков
А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков.
Схема расположения заземления в частном доме
Правила соединения проводов
Практический момент – соединение проводов. Оно осуществляется или посредством распределительных/монтажных коробок или напрямую, при помощи клемм или скрутки.
Схема расположения распределительных коробок в местах пересечения горизонтально и вертикально проложенных проводов. Назначение РК – объединение потребителей в группы или отдельные линии. Это позволяет более экономно расходовать кабель и упрощает процесс монтажа
Прятать распредкоробки под штукатурку или обои рискованно – для ремонта придется удалять облицовку. В связи с этим некоторые электрики реализуют другой способ соединения проводов – с монтажными коробками для розеток и выключателей.
Преимущество такого способа состоит в свободном доступе к местам соединений, минус – в увеличенном расходе кабелей.
Для соединения проводов в розеточной линии применяют термоусадку, для монтажа осветительной сети – клеммы Wago с пружинным механизмом.
Кроме того, многие используют клеммные колодки, опрессовку и традиционную пайку.
Рассмотрим порядок опрессовки гильзами:
Это один из простейших и эффективных способов самостоятельного монтажа проводов, для осуществления которого необходимы пресс-клещи, гильзы по размеру, горелка и термоусадочный материал.
Подробный разбор способов соединения проводов мы рассмотрели здесь.
Обязательно ли использовать гофру или металлорукав?
Это еще один предмет споров. Мое личное мнение – нет, не обязательно. То есть, конечно, хуже от нее не будет, но насколько это необходимо – каждый решает сам для себя.
Во-первых, потому что при соблюдении правил, перечисленных выше, вероятность получить возгорание провода где-нибудь посередине провода очень маловероятна. Помните, что в 99% случаев возгорание провода – это именно следствие, а не причина.
Электропроводка по-фински – никаких гофр
Во-вторых, от механических повреждений типа “загнал саморез в провод” гофра спасает слабо, металлорукав – не многим лучше. Да и при строительстве дома неплохо бы составить “карту”, где проходят провода, чтобы знать, куда загонять саморез можно, а куда не стоит. Повреждение же провода грызунами на самом деле крайне редкий сценарий. Приводить в пример проводку авто, которую перегрызли крысы – не стоит. Если у вас в доме завелись крысы, то поверьте, проводку они начнут жрать в последнюю очередь
Планирование
Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.
При планировании учитывают два важнейших момента:
- Планировку самого дома;
- Необходимую мощность сети.
Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.
Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.
Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.
От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.
Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.
Расчет нагрузки по нормам
Корректное распределение нагрузки создает безопасную сеть. Распределительные коробки устанавливаются в расчете минимум одна на один этаж. Если на этаже будет создана сложная схема, то количество коробок увеличивается, что снизит нагрузку на систему в целом.
Нагрузка на сеть рассчитывается по формуле: разделить сумму мощности всех устройств на напряжение сети. Например, осветительные приборы (500 Вт), электрическая плита (400 Вт) и телевизор (250 Вт), а напряжение 220 Вт, что в общей сложности дает 1,15 кВт, нагрузка составит 5,2 А. Такую нагрузку сможет выдержать медный провод с сечением 0,5 кв. мм.
Автоматика
Для обеспечения защиты от перегрузок, колебания напряжения или утечек в домашней электросети применяют автоматические предохранители. Их выбирают с учетом характеристик цепей и требуемой степени безопасности.
Автоматы защиты от перегрузок
Основная задача автомата защиты от перегрузки – уберечь систему от перегрева при возможных замыканиях или одновременного включения электроприборов.
Его подбирают по значению превышения тока и времени отсечки, тока перегрузки. Учитывают максимально возможное количество приборов, подключаемых в цепь, допустимую величину нагрузки, которую может выдержать кабель без нагревания, время срабатывания защиты.
Перегрузка возникает, когда к сети подключают много бытовых приборов. Суммарная мощность при их одновременной работе приводит к перегреву элементов электрической линии – кабеля и соединений.
При любом коротком замыкании в сети автомат производит механическое отключение электричества. Значение превышения тока отсечки по отношению к номинальному в 3-5 раз предусмотрено в предохранительном устройстве типа В (для световых цепей), в 5-10 раз – автоматах типа С (для розеточных линий).
Время отсечки при коротком замыкании в квартирах не должно превышать 0,4 с – для цепей с напряжением 220 Вольт, 0,1 с – для 380 Вольт.
Основные характеристики автомата защиты промаркированы на корпусе и должны соответствовать ГОСТ 50571.5-94
Устройство защитного отключения
УЗО определяет разницу между входящим и выходящим из домовой сети током. Если она равна нулю, утечка отсутствует. При касании провода корпуса прибора или земли обратный ток уменьшается. Устройство срабатывает и отключает цепь. Как правило, причиной становится повреждение изоляции кабеля.
УЗО защищает человека и животных от поражений электрическим током при косвенном или прямом прикосновении к источнику напряжения. Возникшая разница в дифференциальном токе приводит к срабатыванию устройства. Помимо этого, при повреждении изоляции исключается возгорание прибора.
Реле контроля напряжений
В отечественных линиях электропередач часто скачет напряжение. На подстанциях защита срабатывает через несколько секунд после возникшей ситуации. Этого достаточно, чтобы вывести из строя большую часть домашних приборов и устройств. Их ремонт не является гарантийным обязательством, поэтому замену в мастерской сгоревших запчастей придется оплачивать из своего кармана.

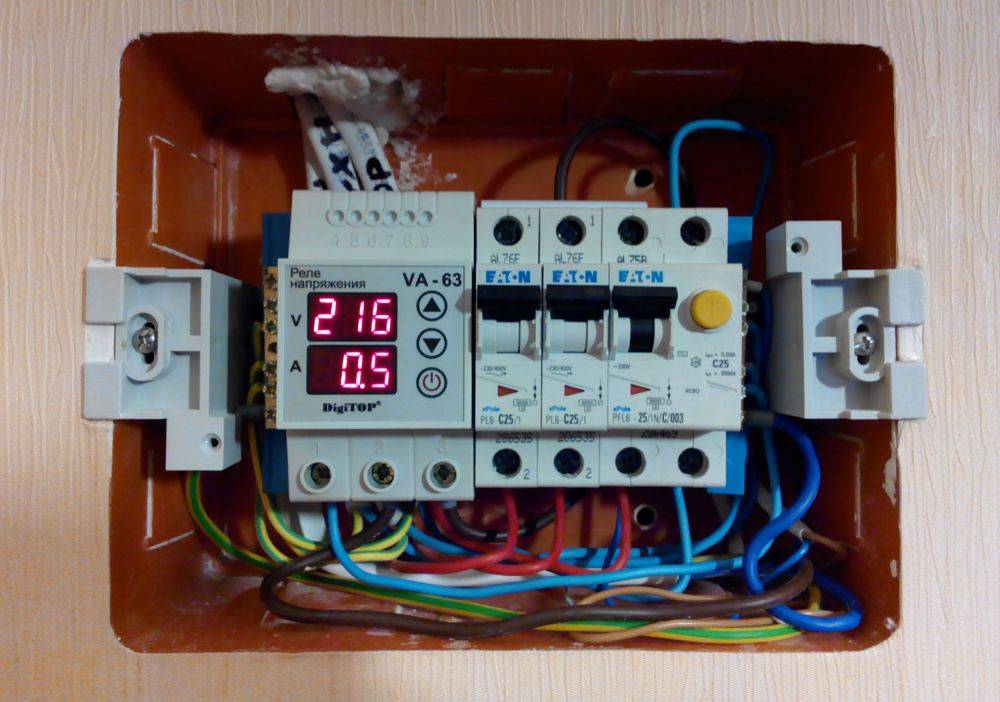

Для защиты приборов от скачка напряжений в сети в домовую систему встраивают специальное реле. При увеличении электропотенциала оно срабатывает практически мгновенно и отключает работающую электронику.
Молниезащита
Молния – частая причина пожара. Для деревянного каркасного дома она опасней, чем для сооружений из кирпича или бетона. Молниеотвод не только предохраняет приборы от перегрузки и выхода из строя, но и защищает жизни жильцов.
Для отвода огромного напряжения от прямого удара молнии устраивают пассивную молниезащиту. Она состоит из приемника, отводящего проводника и отдельного заземляющего контура в виде треугольника. Тип устройства зависит от материала кровли. Для металлических поверхностей применяют молниеприемник в виде стержня, по шиферным или деревянным покрытиям укладывают стальной прут или трос, по черепичным – сеточную конструкцию.
Заземление
Наиболее популярно модульное заземление, так как его устройство не требует большого земельного участка рядом с домом. Оно представляет собой углубленные в землю на 2-3 метра штыри, соединенные по верху металлическим каркасом в виде треугольника. Сооружение присыпают почвой слоем толщиной 50 см. К зданию в траншее прокладывают проводник из круглой стали.
К нему через опрессованное болтовое соединение подключают желтый одно- или многожильный провод. Вторым концом он набрасывается на главную заземляющую шину, обычно расположенную в электросчетчике.
Аналогично выполняют линейное заземление, только в виде прямого отрезка, а не треугольника. При наличии нескольких щитов в доме заземляющий контур прокладывают по периметру.
Защиту больших строений обеспечивают глубинные и фундаментные заземления.
Принцип работы у них такой же, как у модульного.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их) - Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно - Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
Внутренняя проводка, обдуманное решение
Четких законов и нормативов по поводу установки внутренней проводки в каркасном доме нет, и во всех надзорных органах этот процесс никак не регламентирован. Существует два нормативных акта: первый – ПУЭ, и предназначен он для электриков, второй – СП, и им пользуются строители каркасных домов.
Документ ПУЭ – «Правила устройства электроустановок». Согласно нему, каркасные строения относятся к изделиям из дерева и, как следствие, внутренняя проводка производится в металлической трубке. По этому акту использование гофры или металлорукава недопустимо. А теперь произведите несложный расчет и представьте, в какую сумму вам обойдется использование самой тонкостенной трубы, даже для дома небольших размеров.
В нормативном акте о строительстве каркасных домов (СП) требования гораздо проще. По данному документу допускается использование проводов в полостях стен, а также в перекрытиях и других пустотах строения, без использования дополнительных втулок и трубок. Единственным требованием является то, что кабель должен быть изолирован материалом, препятствующим распространению огня. Этим требованиям отвечает проводка с маркировкой ВВГ-НГ или NYM. Какой же норматив использовать? Если общие или специальные акты противоречат друг другу, то у специального норматива очевидные преимущества, СП как раз к ним и относится.
В ПУЭ о внутренней проводке в каркасном доме для физических лиц ничего не говорится и, если прокладку делает в своем доме владелец, а не предприниматель, то акт сдавать в пожарные и другие надзорные органы не обязательно. Как показывает опыт таких стран, как Америка и Скандинавия, такие нормативные ограничения вовсе не требуются. Хотя надзорные органы в этих странах гораздо строже, чем наши, и наказания у них также в разы строже, и это притом, что пожаров из-за электропроводки на порядок меньше чем у нас.
Для уменьшения риска возникновения пожара электропроводка в каркасном доме должна быть смонтирована из качественного материала, а сами работы должны выполняться грамотно и с соблюдением всех технологических норм.
Именно безграмотный монтаж проводов, в большинстве случаев, становится причиной пожаров. Приобретать необходимо только кабель высокого качества и ни в коем случае не дешевый, непонятно где и кем произведенный. Провода лучше приобретать, изготовленные в соответствии с ГОСТом, хотя даже это не даст 100 % гарантии безопасности. Материал неизвестного происхождения может быть покрыт изоляцией, которая легко воспламеняется или даже просто поддерживает огонь. А у безответственного производителя может быть занижено сечение проводов от изначально заявленного, что повышает стоимость при низкой себестоимости.
Грамотный подход при использовании трехфазной сети рекомендует разбивать точки на группы, что равномерно распределит нагрузку на каждую из фаз. Электропроводка в каркасном доме предусматривает нагрузку на каждую из фаз порядка 5 кВт при общей нагрузке трехфазки 15 кВт. Необходимо стремиться к тому, чтобы при обычном напряжении фаза не была перегружена.
От непредвиденных форс-мажорных ситуаций надежно убережет современная, качественная автоматика. Мировыми брендами на нынешнем рынке являются такие фирмы, как:
- Schneider;
- Electric;
- Hager;
- Legrand;
- ABB.
Автоматы других производителей могут не соответствовать требованиям безопасности и, в некоторых случаях, просто отказать. Соединение проводки в каркасном доме необходимо осуществлять качественно, ведь при неправильном соединении изолентой именно в этом месте возникает риск короткого замыкания, что может привести к пожару.
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.
Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Внутренннее размещение кабеля – два совершенно разных способа
Так как единого мнения о монтаже скрытой проводки в каркасном доме нет, действующие нормы не дают однозначного ответа на этот вопрос, предлагаем вашему вниманию два взаимоисключающих способа. Первый полностью построен на требованиях ЭПУ, второй учитывает нормативы СП и опыт, в первую очередь, зарубежных электриков, а также отечественных. Главный вопрос – нужна ли металлическая труба для кабеля в скрытой проводке или нет.
Сторонники неукоснительного соблюдения ЭПУ утверждают, что проводку внутри стен следует надежно упрятать в металлическик трубы. Пластиковые трубы и даже гофрированный рукав из металла устанавливать запрещено. Только цельная металлическая труба гарантированно предотвратит распространение огня при неполадках с проводкой. С этим можно согласиться, потому что качество отечественного пластикового материала для изоляции проводки и металлорукавов оставляет желать лучшего.
Один из способов укладки кабеля подразумевает использование металлических труб
Трубу берем оцинкованную или обычную, чистим, красим, чтобы ржавчина не разъела трубу и не повредила изоляцию кабеля. Части труб, повороты соединяем, используя сварочный аппарат, резьбу. Следим, чтобы не было внутри трубы острых кромок, способных повредить изоляцию. На выходе проводки из трубы закрываем отверстие пробкой из пластика, чтобы проводники не касались острых углов.
Противники использования металлических труб для прокладки кабеля допускают использование гофры или металлорукавов для скрытой проводки, но считают, что каждый должен решать сам. Они аргументируют свою позицию тем, что при соблюдении всех правил относительно средств защиты, выбора проводки, ее возгорание практически невозможно. Нигде на Западе никто не применяет никакой гофры или пластика в скрытой проводке, ни тем более труб из металла.
Прокладка внутреннего кабеля имеет отличительную особенность – необходимость в максимально герметичной пароизоляции. Она нужна, прежде всего, для наружных стен, потому что проложить всю проводку в перегородках вряд ли возможно. В этом вопросе ценен опыт финнов. Всю проводку они прячут под дополнительное утепление, расположенное перед пароизоляцией изнутри помещения.
