Технология устройства монолитного перекрытия

Видео описание

Полный комплекс работ по изготовлению монолитного перекрытия показан в видеоролике: Но на этом работы не заканчиваются. Плита обретёт проектную прочность только через месяц, а на протяжении первых двух недель за ней требуется ухаживать, особенно в сухую и знойную погоду.

Сразу после того, как бетон схватится настолько, чтобы выдержать вес человека, поверхность орошают водой и накрывают полиэтиленовой плёнкой. Плёнка защитит его от чрезмерно быстрого испарения влаги из верхних слоёв и неравномерного схватывания. Периодически её нужно снимать, смачивать поверхность и укладывать на место. Эти мероприятия в разы снижают вероятность образования усадочных трещин.

Примерно через 5-10 дней в зависимости от температуры воздуха плёнку можно будет убрать совсем, а бетон продолжать смачивать раз в 1-2 дня.

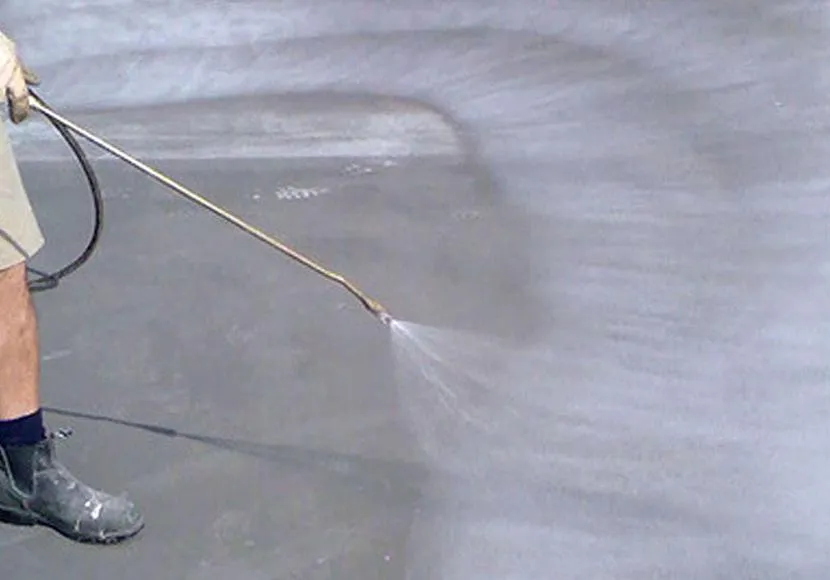

Поливать бетон лучше из лейки или с помощью распылителя Источник dako-group.com.ua

Скорость созревания бетона и набора им марочной прочности тоже зависит от окружающих условий. Снимать опалубку можно будет не раньше чем через четыре недели после заливки – именно такой срок потребуется плите для окончательного твердения при средней температуре воздуха около 20 градусов.

За две недели она наберёт 70-80% прочности. В принципе при условии сохранения опалубочной конструкции по ней уже можно будет передвигаться и продолжать строительные работы.

Заливать стяжку можно после полного высыхания плиты. Чтобы определить, осталась ли в бетоне несвязанная вода, на поверхность кладут плотный непроницаемый материал (толстую плёнку, рубероид, линолеум), а через 8-10 часов проверяют, не образовалось ли под ним тёмное влажное пятно.

Что представляет собой монолитное перекрытие

Этот элемент изготавливают из бетона и арматурной стали, свойства которых используются таким образом, что в результате получается очень прочная и надежная конструкция.

Как работают материалы в перекрытии

Читайте о том, «Как сделать бетон своими руками»

Бетоном называют искусственный каменный материал, получаемый в результате твердения бетонной смеси. А ее в свою очередь, изготавливают из крупного и мелкого заполнителей, скрепляемых цементным вяжущим. Бетон обладает высокой прочностью и может выдерживать большие сжимающие нагрузки. Расчетное сопротивление 1 кв. см бетона — от 100 до 1000 кг в зависимости от класса материала.

Но, в отличие от фундамента или стен, перекрытие воспринимает как сжимающие, так и растягивающие напряжения. Происходит так потому, что элемент этот опирается не всей площадью, а только краями. Средняя же часть свободно висит. При этом верхняя часть сечения сжимается, а нижняя растягивается, так как под своим весом и весом полезной нагрузки перекрытие стремится прогнуться вниз.

А растягивающие нагрузки даже небольшой величины способны разрушить бетон. Поэтому в нижней части сечения устанавливают стальные стержни из арматурной стали. Прочность их очень велика. Всего один пруток арматуры диаметром 12 мм способен выдерживать растягивающую нагрузку величиной более 4 тонн.

Преимущества и недостатки

В отличие от других видов, у такого перекрытия много преимуществ:

• монолитное перекрытие можно применять в здании, имеющем любую конфигурацию в плане, в отличие от перекрытия из плит, которыми можно перекрыть только прямоугольные проемы;
• прочность позволяет разместить на поверхности оборудование и полезную нагрузку с большим весом, а также устанавливать перегородки из кирпича и бетонных блоков;
• по огнестойкости такая конструкция предпочтительнее, чем металлическое или деревянное перекрытие;
• бетон практически не подвержен биологическому разрушению, поэтому перекрытию не опасна влажность, деятельность насекомых-вредителей, очень высокие или низкие температуры;
• монолитную конструкцию небольших размеров, в отличие от сборной, можно изготовить на месте совершенно самостоятельно, ведь для работы не потребуются грузоподъемные механизмы.

Недостатки у монолитного перекрытия тоже есть, но при строительстве частного дома они несущественны, так как объемы работ невысоки по сравнению с промышленным. К минусам можно отнести:

• материалоемкость и больший вес по сравнению со сборными перекрытиями из железобетонных пустотных плит;
• монолитное перекрытие неприменимо в домах из древесных материалов;
• изготовление перекрытия занимает достаточно много времени, затрачиваемого на подготовительные работы — установку и последующее снятие опалубки, устройство армокаркаса;
• пролет, перекрываемый монолитным перекрытием, ограничен 6 метрами, иначе необходимо использовать предварительно напряженную арматуру, что в условиях строительной площадки невозможно;
• монолитное перекрытие верхнего этажа необходимо утеплять, так как теплопроводность железобетона очень высока.

Но, взвесив все плюсы и минусы и учитывая свойства материалов, можно принять решение об устройстве перекрытия, практически не ограничивая свои фантазии.

Материалы и инструменты

Опалубка:

• влагостойкая фанера или доска – в среднем 40.0 мм;
• брус 100х100мм, 80 мм;
• доска 70.0х50.0 мм, 50 – 200 мм;
• вилки, стойки телескопические, треноги;
• либо самодельные опоры из швелера, труб, кругляка, бруса.

Армирование:

• прут 12.0-20.0 мм;
• проволока мягкая вязальная;
• подставка под арматуру;
• болгарка.

Бетонные работы:

• цемент, щебень, песок;
• бетономешалка;
• кран или насос для заливки;
• либо заводской бетон (подача из миксера) при наличии подъездных путей.

В частном строительстве бетон делают своимируками, поэтому важно учесть, чтоб суточный объем заливки соответствовал производительности изготовления бетона (бетономешалки)

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

• сплошное;
• ребристое:
• по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Виды опалубки и поддерживающих стоек

Для сооружения конструкций перекрытия необходимо выбрать только проверенные материалы

Для устройства междуэтажных плит в монолитном исполнении существует технология возведения двух видов конструкций:

1. Съёмная – устанавливается с опорой на специальные поддерживающие домкраты. Этот метод устройства опалубки отличается достаточно высокой стоимостью, поэтому редко применяется при строительстве монолитных домов своими руками.
2. Несъёмная – при заливке конструкций собственными руками этот тип применяется чаще; для изготовления опалубочных щитов используют профильный лист, деревянные щиты из досок, влагостойкую фанеру. Профильный лист используют для возведения междуэтажных конструкций перекрытий, которые должны выдержать высокие нагрузки, поэтому должны обладать высокой прочностью. Для устройства покрытий или чердачных перекрытий в монолитном исполнении, разрешается использовать влагостойкую фанеру или древесину.

Для поддержания щитов используются объемные или телескопические стойки, последние используются при строительстве жилых коттеджей или дачных домов своими руками.

Подпорки перекрытий могут быть изготовлены из металла или дерева

Для обычных зданий нерационально выполнять плиты из монолита толщиной более 0,3 м, для таких конструкций предусматривается использование стандартных стоек заводского изготовления с размером 170-310 см, шаг установки стоек следует предусмотреть до 1,0 м.

Своими руками допускается изготовить опорные стойки из деревянного бруса или металлических труб, если не удается приобрести опоры заводского изготовления. Профлист подпирается стойками из труб, опалубка из листов ОСБ – брусом.

Подготовка к монтажу

Очень досконально, все шаги создания конструкции, а также материалы, которые для этого будут необходимы, описывает технологическая карта на устройство монолитного перекрытия. Ее можно найти в интернете. Это достаточно объемный документ, в котором описываются не только основные виды работ, но и предельно подробно расписан каждый их этап.

Подробное ее изучение, дает возможность полностью понять весь процесс, и получить точное представление о том, как укладывать и заливать плиты перекрытия, а здесь мы рассмотрим только основные моменты, связанные с сооружением такой конструкции.

Перед тем, как начинать, следует ознакомиться еще с одним важным документом – СНиП на монтаж плит перекрытия. В этом документе есть необходимые данные, которые потребуются для расчета параметров будущей плиты.

Такой расчет лучше доверить профессионалам, но если есть желание, или нет возможности к ним обратиться, то применив этот документ можно произвести нужные расчеты самостоятельно.

Монтаж балок

Рассмотрим наиболее распространённую ситуацию – монтаж такого перекрытия в доме из газобетона.

Работы начинают с монтажа балок. Их укладывают на несущие стены, при этом каждая балка должна заходить на кладку на расстояние не менее 150 мм. Чтобы добиться точного расстояния между балками, в пролёт между ними по периметру стен укладывают блоки (по одному в каждый пролёт).

Для сооружения проёмов в перекрытии, балконов, консолей и других архитектурных элементов можно стыковать балки друг с другом под прямым углом. Балки связывают в единое целое за счёт Г-образных арматурных прутов. Нижний ряд арматуры соединяют прутами диаметром 12 мм, верхний – прутами диаметром 8 мм. Для дополнительной усиливающей арматуры используют пруты того же диаметра, что и у неё. По периметру проёма сооружают опалубку из фанеры, древесины, пенополистирола или других материалов. Опалубка не позволит бетону попасть в проём.

Под балками обязательно устанавливают временные опоры, обычно телескопические стойки и профильные трубы. Какой-либо зазор между опорами и балками недопустим, иначе впоследствии возможен прогиб перекрытия. Шаг опор под одной балкой – не более 1,6 м. Опоры монтируют до укладки блоков на балки.

Особенности проведения работ

Стоит отметить, что заливка монолитного перекрытия считается не самым простым и дешевым в реализации вариантом, однако в итоге удается получить конструкцию, которая отличается универсальностью, а также прочностью. Это делает монолитное железобетонное перекрытие наиболее популярным среди остальных.

Если монтаж производится своими руками, то для опалубки используется влагостойкая фанера, толщина которой не должна оказаться меньше 2 сантиметров. Что касается досок для опалубки, то этот параметр не должен оказаться меньше 2,5 см.

При возведении постройки в ряде случаев есть необходимость устраивать укрепляющий элемент, который называют поясом. В этом случае армированная бетонная лента проходит по периметру постройки и выступает в качестве опоры для конструкции.

Для того чтобы приподнять сетку в процессе формирования армирующего слоя, применяются специальные подставки, выполненные из пластика. Второй слой сетки следует выкладывать на таком же расстоянии от верхней плоскости будущей конструкции. Для крепления двух слоев сеток на нужном расстоянии необходимо подготовить специальные подставки, которые выполняются из арматурных прутьев. Все слои сетки и элементы должны быть связаны между собой проволокой.

Важно не только армирование монолитного перекрытия для получения надежной конструкции, но и увлажнение после заливки, которое производится в течение недели. Затем постоянное увлажнение уже требоваться не будет

Однако контролировать высыхание поверхности все же необходимо.

Как выгодно купить плиты перекрытия — цены производителя

Прежде всего, готовят проект строительства с детальными спецификациями, расчетами необходимой прочности конструкций и прочим, после чего вы будете точно знать, какие надо купить плиты перекрытия и цены соответствующие качеству. Следует учесть, что перекрытия относятся к числу несущих конструкций, с которыми шутить нельзя. Если, согласно технической документации, на строительство требуется плита с расчетной нагрузкой не менее 18 кПа/м2, то изделие с параметром 17,9 кПа/м2 брать не стоит, хотя его цена существенно меньше. Другими словами, в формуле плиты перекрытий — цена знак равенства должен ставить специалист и здравый смысл. Примеров того, к чему приводит легкомыслие в строительстве, более чем достаточно.

Установка опалубки – наиболее ответственный этап

От точности установки опалубки напрямую зависит прочность перекрытия и соответствие его геометрии заданным в проекте параметрам. Сборка опалубки осуществляется на специальных телескопических или объемных стойках. Для работы с ней достаточно иметь инструкцию от производителя и минимальные навыки в области строительства и ремонта. Сборка не требует наличия узкоспециализированного инструмента. В частном немасштабном строительстве заводские стойки можно заменить брусом.

Для сборки опалубочных щитов и поддерживающей рамы достаточно подручных материалов. В частности, вам потребуется:

— Обрезная доска без признаков гниения, сколов и поражения паразитами. Размер доски 50х150 мм либо 50х120 мм.

— Брус. Он используется в качестве поперечных балок для укладки опалубочных щитов. Также из бруса можно сделать вертикальные стойки для опалубки. Однако гораздо более правильным решением будет взять заводские стойки в аренду.

— Фанера. Необходима для сборки опалубочных щитов. Если планируется выполнить несколько отливок, то оптимальным вариантом будет ламинированная влагостойкая фанера. Она не только позволит использовать опалубочные щиты несколько десятков раз, но и обеспечит более высокое качество бетонной конструкции.

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

• опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
• тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
• контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
• выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
• вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
• обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

• обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
• убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
• закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельноВыполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

1. Уложите слой раствора на торец стен.
2. Произведите строповку плиты за проушины.
3. Дайте команду крановщику на перемещение панели.
4. Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
5. Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Технология и процесс заливки

Правила формирования монолитного бетонного перекрытия определены действующими ГОСТами и СНиПами. Прежде всего должен быть представлен проект с выполненными расчетами, согласно которому будет определена толщина и габариты монолита, использованный тип армирования, марка бетона и опалубочная форма.

Опалубку сборно-разборного съемного типа, с горизонтальной и боковыми поверхностями, устанавливают и надежно закрепляют по готовому армированному поясу, конструкционным(несущим) стенам и поддерживающим опорам (брус, стойки, швеллера). Затем шаги монтажа заключаются в следующих моментах:

1. Укладка пленки или смазывание формы автомобильным маслом.
2. Конструкционная армировка – закладка прутьев или вязка сетки (+ сварка), в зависимости от формирования слоя – с одним слоем армировки, или с двумя, с торцевыми фиксаторами 400 мм-шага.
3. Заливка подготовленным составом бетона в опалубку без строительного мусора, с формированием инженерных отверстий по заранее размеченным путям. Заливку делать необходимо сразу до конца, чтобы исключить формирование дополнительных швов.
4. Выполнение работы с составом и оставление до высыхания и набора крепости в течение нескольких недель.

Чтобы раствор распределился равномерно, его разравнивают гладилкой-ровнителем и используют вибратор, для лучшего заполнения формы. Подачу раствора для больших поверхностей на объект осуществляют с помощью стационарного бетононасоса.

Если раствор готовят на объекте, то все необходимые компоненты для него смешивают в автоматической бетономешалке. Лучшая температура для работы с бетоном – 12-25 °C.

Об устройстве и заливке монолитного перекрытия вся информация здесь.

Расчет монолитного перекрытия пример

В расчёте приняты следующие нагрузки:

1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
2. Вес конструкции пола 150 кг/м2.
3. Полезная нагрузка 300 кг/м2.
4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

• арматурой класса А-III,
• класс бетона В25,
• защитный слой 20мм

Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

— величина пролетов;

— количество пролетов;

— назначение помещения;

— этажность дома.

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

Как выравнивать бетон

Вы можете сделать простой инструмент для выравнивания бетона из длинной палки и деревянной доски. Совет: доска должна быть шириной 1.2 — 1.5 м. Но она не должна быть очень тяжелой. В жаркую погоду, вы должны спешить. Иначе бетон может высохнуть, и вы не сможете закончить работу.

Продолжайте вытягивать бетон до тех пор, пока не получите ровную, красивую поверхность. Как вы заметили на фото, вы обязательно должны носить резиновые сапоги. Это позволит вам перемещаться в любую точку бетонируемой поверхности.

Итак, если вы будете следовать изложенным выше советам, то наверняка сумеете отлично справиться с задуманным делом. Но в любом случае, помощь друзей никогда не будет лишней.

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.

Понятие и виды опалубок перекрытий, их конструкция

Одно из самых недорогих перекрытий, но при этом достаточно надежное.

Опалубка под плиту монолитного перекрытия является конструкцией, монтаж которой связан с получением формообразующей поверхности перекрытия. Использование опалубки увеличивает возможности проектирования зданий и получения различных геометрических форм, что позволяет осуществлять более современный дизайн каждого этажа строительных конструкций. Опалубка представляет собой вид временной конструкции, формирующей необходимую поверхность монолитного перекрытия, поэтому ее демонтируют после того, как бетон затвердеет. Конструкцией монолитного перекрытия предполагается наличие жизненного цикла опалубки, который означает количество раз ее использования, предусматривающего сохранность прочности и геометрической формы.

Высота, на которой располагается перекрытие над основанием, определяет вид стойки, используемой в опалубке. Телескопические стойки делятся на индивидуальные и рамные, которые предусматривают высоту перекрытия, равную 4,5 м и 3 м. Для очень больших высот целесообразно использование опалубочных башен, при этом толщина перекрытия может достигать 1000 мм, в то время как в первом случае – 300 мм. Получение сложных конфигураций монолитных перекрытий зависит от использования деревянной клееной балки, длина которой может быть разной. предполагает включение следующих частей:

1. Фанеры.
2. Балки перекрытия.
3. Стойки опалубки перекрытия.
4. Треноги.
5. Унивилки.

Данные части имеют следующие функциональные особенности и характеристики:

• Фанера определяет качество поверхности , образуя нижнюю часть монолитного перекрытия, при этом ламинированная фанера наиболее популярна;
• Балки несут нагрузку конструкции перекрытия каждого этажа здания, передавая ее на стойки опалубки монолитного перекрытия. На балки настилается фанера;
• Телескопическая стойка опалубки перекрытия служит для передачи нагрузки конструкции с каждой на его основание;
• Тренога должна обеспечивать устойчивое вертикальное положение стойки опалубки;
• Унивилка представляет собой связующее звено стойки опалубки и балки монолитного перекрытия.
