Толщина монолитной плиты фундамента под газобетонный дом

Кой-какие понятия

Давайте вначале усвоим разницу между терминами, значение которых часто путают: усадкой, осадкой и просадкой. На самом деле:

  • Усадка – величина уменьшения объема материала в процессе формирования его структуры. Напр., бетон при застывании несколько уменьшается в объеме. А у воды усадка отрицательная, она при замерзании довольно сильно распухает, потому лед и плавает. Степень усадки от внешних нагрузок, как правило, не зависит.
  • Осадка – уменьшение объема материала под воздействием внешней нагрузки без изменения его внутренней структуры; попросту – его уплотнение. Под вновь построенным зданием грунт уплотняется, и дом немного оседает, пока уплотнившийся грунт не окажется способен нести его вес.
  • Просадка – объем материала уменьшается от внешних воздействий не механического характера: увлажнения, усыхания. Внешняя нагрузка может спровоцировать просадку и усилить ее. Структура исходного материала при этом меняется на более связную. Величина просадки, как правило, значительна, а конечная структура оказывается стабильной. Это позволяет, искусственно вызвав просадку, улучшить механические свойства материала.

Вначале о земле

Также нередко пишут, что плитные фундаменты позволяют строиться на «проблемных», они же «сложные», грунтах: пучинистых, просадочных, топких. Во-первых, топкий грунт потому и топкий, что в нем все тонет практически при нулевой нагрузке от объекта. Топкие грунты могут быть и сухими, напр. зыбучий песок. Единственный тип фундамента, который позволяет более-менее надежно на них строиться, это свайный.

Во-вторых, к просадочным грунтам относятся пористые не переувлажненные со слабой связностью: лёссы, сухие рыхлые глины и др. покровные грунты. При сильном увлажнении они уменьшаются в объеме под незначительным, с несколько раз меньше несущей способности грунта в сухом или умеренно увлажненном виде, давлением или даже под собственным весом.

Просадочные грунты делятся на 2 категории. I-я проседает не более чем на 5 см на каждый метр мощности просадочного слоя. II-я – более, до 30 см/м и больше. На грунтах II категории без мер по их укреплению можно строить только опять же, на сваях, заглубленных много ниже просадочного слоя, т.к. самым сильным и резким будет проседание от увлажнения снизу грунтовыми водами. Представьте себе дом в 300 т весом, это небольшой. Какая у него инерция? Что будет, если довольно хрупкая конструкция враз ухнет на полметра, а то и более?

Поскольку проседание грунта неразрывно связано с увлажнением, то просадочный грунт обязательно будет и пучинистым. Грунты I-й категории, естественно, и пучиться будут меньше. Как правило, их несущая способность тоже выше, но поскольку фундамент – монолитная плита под индивидуальным жилым домом создает давление на грунт того же порядка, что и лыжник, здесь более важна степень пучинистости.

Никакой грунт не вспучивается/проседает точно вверх-вниз. Дом на любом плавающем фундаменте при сезонных подвижках грунта неизбежно будет крениться. Это, разумеется, не пойдет на пользу как конструкции здания, так и подведенным к нему коммуникациям. Поэтому строить капитальный дом на сильно- и чрезмернопучинистых грунтах можно только на фундаменте большого заглубления, «цепляющемся» за не пучащийся грунт в глубине.

Исходя из всех этих обстоятельств, можно сделать вывод, что плитный фундамент будет достаточно надежен только на просадочных грунтах I-й категории до среднепучинистых включительно. Показания к его применению – грунты слабые, с несущей способностью менее 2,5 кг/кв. см (или 25 т/кв. м) в сухом состоянии. На них фундамент-плита действительно окажется надежнее, дешевле и менее трудоемким, чем прочие.

На каких грунтах можно закладывать под фундамент для дома плавающую плиту, показано в табл. на рис.:

На каких грунтах оправдан плитный фундамент

Графы, не залитые цветом – о плите не думаем, лента или столбы будут дешевле и надежнее. Красные графы – грунты «под плиту». Желтые – нужен профессиональный сравнительный расчет и технико-экономический анализ. Напр., у супесей несущая способность довольно высока, плита понадобится толстая (см. далее, о расчете). Тогда заглубленная лента может оказаться дешевле и проще, и она сопротивляется пучению, а плита – нет. У размокших глин несущая способность падает до 1 кг/кв. см и менее, но глины твердые как правило пористы, проседают по ΙΙ категории, и чрезмернопучинисты. Тут может оказаться, что надежность обеспечат только сваи.

Минимальная толщина


Размеры монолитной плиты для фундамента Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на опорную систему. К весу блоков добавляются перекрытия, массивные окна и двери, довольно тяжелая кровельная система.

С противоположной стороны на опорную систему воздействуют нагрузки от пучинистого, разбухающего и ссыхающегося при изменении влажности грунта. Из-за этого возникает эффект плавающей плиты, когда она приподнимается и опускается синхронно с деформирующимся грунтом.

Исходя из анализа таких факторов получается, что основным критерием расчета параметров основания является сила скручивания и изгибания. Чтобы этому эффективно противостоять, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и по 5 см дополнительно на каждый новый этаж или мансарду. Тонкая плита просто треснет из-за разницы в нагрузках по площади, а более тяжелое основание повлечет неоправданные расходы.

Какой толщины должна быть?

Толщина плиты зависит от:

  • проектных нагрузок,
  • марки бетона,
  • схемы армирования,
  • гидрогеологических и климатических условий в рамках заданного проекта.

Когда расчет параметра ведется по действующим условиям СНиП, то необходимо одновременно проводить вычисления и по прочности, и по возникающим деформациям.

Но такие услуги зачастую недоступны индивидуальным застройщикам из-за высокой стоимости, поэтому толщину плитного фундамента выбирают по общепринятым рекомендациям с учетом минимальных требований.

Какой толщины должна быть монолитная плита фундамента для одноэтажного и двухэтажного дома:

Тип сооруженияТолщина плиты, мм
легковесные сооружения и пристройки100–150
одноэтажные каркасно-щитовые дома150–200
одноэтажные здания из газобетона200–250
кирпичные одноэтажные дома, каркасные и газобетонные двухэтажные здания250
двухэтажные дома из бревен, бруса, бетона250–300
кирпичные двухэтажные дома300–400

УШП по цене 3 000 рублей за м2 реальность или волшебство

Не знаю как, но вот реальный человек Александр Добрынин, который так смог. Цитирую:

В 2020 году построил УШП для себя. Соблюдал все правила, описанные в картах Dorocell. Площадь с террасой 146 м2 На все материалы, доставку ушло 430 тысяч, то есть 3 тыс. рублей/м2 за материалы.

Вот полная калькуляция:

  1. Трактор копал котлован, закапывал трубы воды, потом ровнял песок и растаскивал выбранный грунт за 11000

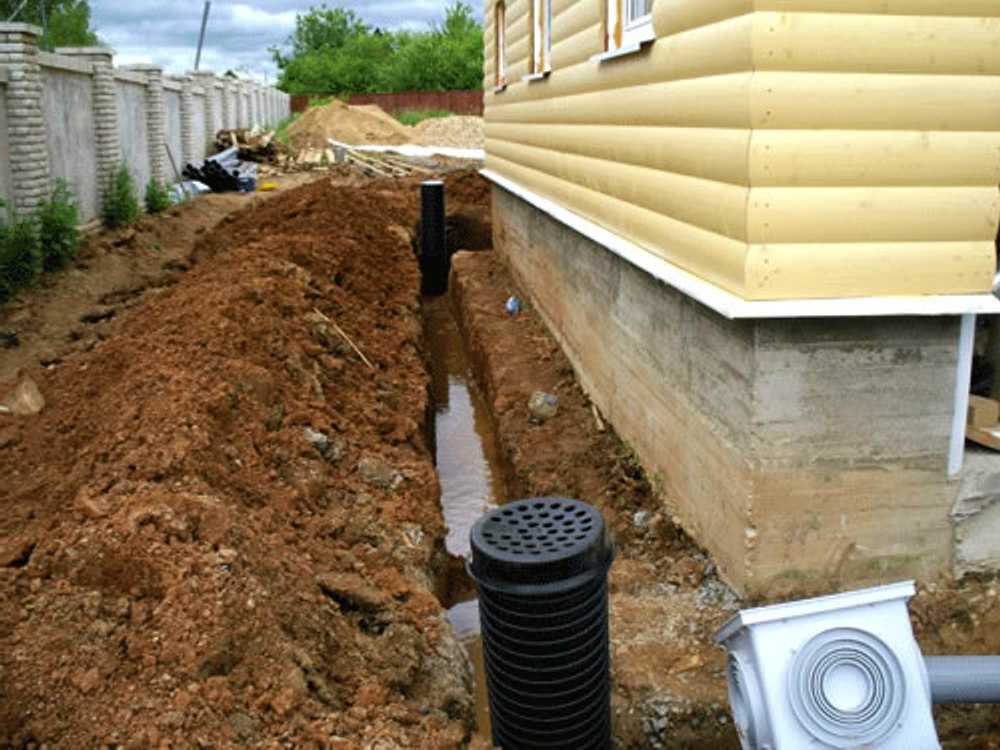

  2. Затем три работника ровняли котлован и рыли траншею под дренаж за 8000
  3. Куплено 200м2 геотекстиля 150 на дренаж и 200м2 геотекстиля 300 под плиту за 13800
  4. 70 метров дренажной трубы 7000
  5. 5м3 щебня на обсыпку трубы дренажа — 7500
  6. Дренажные колодцы, крышки, разные прокладки и переходы за 12725
  7. Дренажный насос и шланг — 2000
  8. Первый слой ПГС — 45тонн — 19500
  9. Отсыпка остальнй подушки песком 90тонн — 42000
  10. Покупка трамбовки — 25000, после заливки продал за 20000. Итого пишу 5000
  11. Трубы и фитинги канализационные — 6780
  12. ЭППС Технониколь CARBON ECO SP 12 пачек — 32820
  13. ПСБс-25 ГОСТ 21 куб или 105 листов за 44940
  14. Клей-пена Tytan 5 баллонов и пистолет за 2172
  15. Шифер плоский 8мм — 10 листов за 4400
  16. Арматура 12 — 400 кг, 6 — 600кг, 8 — 100кг за 42560
  17. Проволока вязальная 20кг — 2037
  18. Крючки 2 шт — 326
  19. Трубы водоснабжения МП — 7880
  20. Грибки для крепления L-блоков 10-180 — 500шт — 2340
  21. Стульчики с опорами — 750шт за 3930
  22. Трубы теплого пола 4 бухты по 200м — 17824
  23. Стяжки разные 2000шт примерно 1500
  24. Утеплитель для труб — 1000
  25. Коллектор на 8 выходов с расходомерами, с евроконусами и доставкой ТК из МСК — 15100
  26. Профиль стоечный Knauf 50-50 — 19штук — 4250
  27. Бетононасос — 13200
  28. Бетон Б25 М350 П4 — 19м3 — 89300

Итого получается 420 884. Добавлю всякие мелочи, саморезы, шнурку, доставку, может что забыл. Пусть будет 430 000 рублей. Общая площадь дома с террасой — 146,6м2 цена — 2 933 р\м2 Если не считать террасу, то площадь 124м2 цена — 3 468 р\м2

Что влияет на расчет толщины монолитной плиты фундамента


Монолитный фундамент возводится на нестабильных пучинистых глинистых почвах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

  • Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
  • Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
  • Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
  • Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
  • Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

После сопоставления всех данных делается расчет площади и толщины перекрытия.

Что влияет на выбор типа фундамента

Чтобы выбрать платформу для будущего здания, необходимо знать следующее:

  • Приблизительный вес сооружения.
  • Тип грунта, где здание будет строиться.
  • Однородность почвы.
  • Высота промерзания.
  • Обильность воды в грунте.

Несущая способность – это вес, оказываемый на грунт. Например, глина выдерживает 6 кг, а суглинок 3.5 кг на см2. Пучение грунта – это способность к расширению при низких температурах и избыточной сырости. Чем почва больше усваивает сырость, тем фундамент чувствует себя хуже. Из-за этого, при морозах, он деформируется. Первое, что бросится в глаза, – это разломы в блоках.

С чего начинается фундамент: грунтовые работы

Возведение фундамента начинается с земляных работ. Необходимо выкопать яму-траншею по периметру будущего строения и под его будущими капитальными перегородками. Глубина ямы определяется глубиной залегания фундамента. Если вы планируете возводить тяжёлые кирпичные стены, необходимо надёжное фундаментное основание, опирающееся на непромерзающий слой почвы. Вот некоторые данные из строительных нормативов:

  • глубина промерзания грунта в Иркутске — 2 м;
  • в Москве – 1,35 м;
  • в Сочи – 0,5 м.

В расчетах глубины траншеи надо учесть, что под фундамент укладывается песчаная подушка толщиной 10-20 см. То есть глубина траншеи под фундамент в Сочи должна быть 0,7-0,8 м, а в Иркутске – 2,2-2,3 м.

На глубину промерзания влияет состав грунта. Песчаные почвы промерзают слабо, вода быстро просачивается сквозь песчаник и не задерживается. Поэтому глубина промерзания редко превышает 1 м.

Глинистые грунты воду не пропускают и накапливают. Поэтому на глинистых почвах глубина промерзания больше, фундамент дома надо опускать глубже.

Глинистые почвы называют сильнопучинистыми. С наступлением морозов они поднимаются вверх (влага превращается в лёд, увеличивается в объёме, и поднимает, «вспучивает» уровень земли).

На заглубленный ниже уровня промерзания фундамент воздействует значительное боковое выталкивание. Дом может подняться вверх, если стены недостаточно тяжёлые. Поэтому на глубоком фундаменте возводят тяжёлые кирпичные или бетонные стены.

Ширина фундаментного основания должна быть больше, чем ширина стен. Например, для кирпичного строения, у которого толщина стен составляет 510 мм (два кирпича), ширина фундамента должна быть 600 мм (больше на 100-120 мм).

В завершении грунтовых работ делаем песчаную подушку. Для этого насыпаем в траншею песок толщиной 10 см (если почвы песчаные) или 20 см (если это суглинки).

Далее, если песок сухой, проливаем его водой и трамбуем. Если влажный – только трамбуем (притаптываем ногами, придавливаем чем-то тяжёлым). Песок выравнивается под уровень. Песок для подушки должен быть крупной фракции, он даёт минимальную усадку.

Сооружаем основание: монолит или блоки?

Для дальнейшего сооружения ленточного фундамента необходимо определиться, будет он монолитный или блочный.

Особенности блочного (сборного) фундамента:

Собирается из готовых бетонных блоков (ФСБ), которые необходимо уложить в траншею с помощью автопогрузчика. Необходима погрузочная техника и возможность подъехать к месту закладывания фундамента.

Особенности монолитного фундамента:

дешевле;

возводится медленнее;

Как залить фундамент?

Для монолитного фундамента необходим бетон и наполнитель. В качестве крупного наполнителя применяется бутовый камень, строительный мусор. Мелкий наполнитель (щебень) добавляется непосредственно в бетонный раствор.

Для заливки основания можно заказать готовый бетонный раствор (микс) на заводе изготовителе. Он будет иметь гарантированный уровень прочности и морозостойкости. Недостаток – разнести бетон в траншеи необходимо за один день, пока он жидкий. После затвердевания фундамента его необходимо утеплить и соорудить дренажные каналы для отвода грунтовой влаги.

Создание фундамента

Сначала нужно вырыть яму той глубины, на которую планирует заглублять фундамент. Далее на ее дне делается подушка из крупнозернистого песка, с толщиной слоя около 0.2 метров. Подушка из песка будет важным элементом конструкции. Ведь она сделает несущую землю ровнее, и как следствие, основание будет более надежным.

Обычно песок применяется при постройке фундамента на глинистой почве. После того, как песок засыпан, его проливают водой и используя строительный инструмент, утрамбовывают. Таким образом можно получить твердую и ровную площадку, которая для фундамента будет мягкой подушкой.

Далее делается гидроизоляция из пленки или рубероида, которые необходимо уложить на песчаную подушку. При этом гидроизоляцию нужно постелить таким образом, чтобы она закрыла и дно ямы и ее стенки.

Арматурный каркас потребуется для большей прочности фундамента. Его часто делают из стальных сеток с диаметром прутов 1-1.2 см. И, хотя арматура не нова и является простейшим изделием, строители постоянно совершенствуют даже подобные элементы, когда, казалось бы, ничего нового уже не может быть придумано. На сегодняшний день помимо металлических есть прутья из разных композитов, которые имеют вполне демократичную цену и при этом обладают неплохими показателями.

Кроме армирования в фундаменте нужно предусмотреть закладку коммуникаций и, соответственно, полости для них. Также эти проемы могут выполнять и вентиляционную функцию, а сделать их можно с помощью труб, вставленных в каркас. После того, как они будут залиты бетоном, получатся круглые отверстия для прокладки коммуникаций.

Дальше дело за опалубкой. В некоторых случаях можно обойтись и без нее, но все-таки опалубочная конструкция помогает в строительстве. Ее применение не сильно повышает стоимость работ в целом. Также доски опалубки часто используются для обустройства цоколя. И наконец, она делает процесс заливки фундамента более удобным и экономичным, ведь строители получают возможность контроля заливки и могут придать основанию нужную форму без лишних трудозатрат.

На финальном этапе нам будет нужно залить сам ленточный фундамент. При этом раствор должен быть качественным, это можно определить даже на глаз. Хорошая смесь при сбрасывании с лопаты принимает вид конуса, при этом никаких растеканий быть не должно. И если на строительную площадку бетон доставляется специальным транспортом, то такой тест будет полезно провести, потому что компании, производящие бетон, могут сэкономить на растворе и сделать его слабее, чем указано в проекте.

Раствор для заливки фундамента должен содержать в себе одну часть цемента, три части песка и пять частей щебня. Также любая основа под газобетонный дом должна иметь высокие несущие способности, которые полностью зависят от показателей материала. Кроме этого на прочность фундамента влияет технология трамбовки, и время на протяжении которого твердел материал, а также климатические условия.

Чтобы стенки траншеи не упали на незастывший фундамент для дома из газобетона, нужно сделать особые щиты, которые сбиваются из самой разной древесины. Трамбовать смесь нужно постепенно, по ходу всей заливки, причем делается это в отношении каждого слоя. Если утрамбовывать постепенно, то фундамент для газобетонного здания не будет повреждаться пузырьками воздуха изнутри.

Примерно спустя месяц после заливки фундамента при плюсовой температуре опалубку можно снять. Если основа заливается в жаркую погоду, то это можно сделать уже через неделю с небольшим. Но все же такой бетон схватился, но не отвердел до конца, и это нужно учитывать. При схватывании бетона за основой нужно будет ухаживать путем постоянного увлажнения и покрытия пленкой или мешковиной, чтобы уменьшить отрицательное влияние ультрафиолета.

Также важно сделать отмостку, которая будет защищать фундамент от осадков. Она делается по всему периметру фундамента, а ширина может быть 1-2 метра

Высота же довольно небольшая 0.15 метров, также нужно обязательно соблюсти наклон от дома. Таким образом падающая вода вместо проникновения через почву к фундаменту, будет оттекать в сторону, и хорошо, если отвод воды будет осуществляться еще и ливневкой, которая уведет ее далеко от периметра здания.

Сделанная отмостка не дает влаге попадать в фундамент, а наружную часть цоколя нужно накрыть влагозащищающей мембраной. Таким образом, грунтовые воды не смогут попадать в помещения. Также цоколь может быть изолирован, чтобы уменьшить выход тепла из здания, ну и в конце работ проводится его отделка для большей эстетики.

Преимущества фундаментной плиты

К достоинствам конструкции можно отнести:

  • строительство на грунтах с плохими характеристиками;
  • возможность возведения крупных объектов;
  • возможность самостоятельной заливки;
  • высокая несущая способность;
  • предотвращение локальных деформаций;
  • устойчивость к воздействию сил морозного пучения.

К слабым сторонам такого типа фундаментов относят:

  • нецелесообразность использования на участках с уклоном;
  • большой расход бетона и арматуры;
  • по сравнению с готовыми элементами фундамента, устройство монолитной плиты требует дополнительного времени на набор прочности бетоном;
  • сложный расчет.

Рассчитываем толщину и размер основания

Расчет толщины плитного фундамента производят, чтобы определить количество заливаемого бетона – для этого высоту основания умножают на ее площадь. Для большей наглядности можно привести реальный пример расчета.

На дачном участке строится квадратный домик с размером стены в 10 м, под который кладется плиточный фундамент с толщиной 0,25 м. Объем бетона для заливки составит 25 метров куб. (10 м длины умножить на 10 м ширины дома и умножить на высоту фундамента в 0,25 м). Такое же количество бетона уйдет на заливку фундамента.

Не забывайте про ребра жесткости, установка которых придаст конструкции прочности и поможет ей сохранять свою форму: ребра ставят с шагом в 3 м в длину и ширину плиты. Чтобы рассчитать фундамент, выясняют их показатели длины и высоты: длина рассчитывается по длине стороны фундамента (10 м), а ребер на такой дом нужно 8, значит, их общая длина будет равна 80 м.

Поперечное сечение выполняют в виде прямоугольника с шириной ребра в 0,8 от его высоты. Объем прямоугольного ребра – 16 метров куб. (0,25 умножаем на 80 и на 0,8). Так, чтобы залить плиту фундамента своими руками для дома с ее толщиной в 25 см и размером в 10м на 10 м, нужно взять 25 метров куб. бетона.

Процесс бетонирования фундаментной плиты толщиной 300 мм показан в видео:

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

  • чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
  • перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Свайное основание

Если решено возводить свайно-ростверковый или свайно-винтовой фундамент, понадобится сделать правильные расчеты глубины установки свай и расстояния между ними. Глубина рассчитывается на основе следующих показателей:

  • длина стен фасада и нагрузка на них,
  • глубина промерзания грунта в местности.

Располагаются сваи в таких местах:

  • под углами будущего дома;
  • под местами пересечения стен фасада и перегородок;
  • под местами с повышенной нагрузкой на стены.

Глубина захода в землю должна быть на 30 см глубже уровня промерзания грунта. А расстояние между столбами 1,5-2,5 м (на углах и в местах с дополнительной нагрузкой берут меньшее значение, то есть — 1,5 м). Высота ростверка 0,5 м.

Расчет арматурных прутьев

Количество арматуры для армирования плитного фундамента зависит от его толщины. Если он меньше 150 мм, то обустраивается 1 слой прутьев, если больше, то укладывается 2. Наиболее распространенным диаметром стержней является 14 мм, для вертикального соединения подойдут прутки 8-10 мм.

Количество арматуры вычисляется следующим образом:

  • Основание высотой 30 см. Значит, требуется 2 слоя арматурных прутьев.
  • Расстояние между прутками – 15 см или 0,15 м.
  • Арматуру следует класть так, чтобы она не выступала ни с одной из сторон. Для этого оставляют до краев плиты по 3 см.
  • Теперь можно узнать длину стержней для фундамента размерами 820х1000 см: 820-3*2=814 см и 1000-3*2=994 см.
  • Затем вычисляется количество арматуры для одного слоя. Для этого длину плиты делят на шаг между прутками: 820/15=55 штук. К этому числу добавляется один запасной. В итоге получается, что для одного слоя по длине требуется 56 прутьев. Для двух – 56*2=112 стержней.
  • Определяется число арматуры для укладки по ширине: 1000/15=67 штук. Добавляется запасной – 68 прутьев. Для двух слоев потребуется 136 стержней.
  • Протяженность арматуры по длине составляет 810*112=90720 см или 907,2 м, по ширине – 1000*136=136000 см или 1360 м. Общая: 907,2+1360=2267,2 м.

Проводя расчеты стоимости плитного фундамента, рекомендуется добавлять к каждому рассчитанному объему или количеству по 3-5% на случай ошибки. Примерная цена для дома размерами 6х8 составляет 90000-100000 рублей. Но она может меняться при использовании более дешевых или дорогих стройматериалов. Следует учитывать, что в эту сумму включена лишь стоимость материалов.

Если возникают трудности с расчетами свайно-плитного фундамента или монолитного основания, лучше обратиться за помощью к специалистам. Они возьмут все необходимые пробы грунта и определят точные размеры и шаг армирования, а также вычислят приблизительную стоимость проекта.

Какой фундамент подойдет

Существует 4 основные разновидности фундаментов:

По способу монтажа фундаменты под коттедж из газобетона могут быть монолитными или сборными. Первый вариант используют чаще в виду его простоты.

Чем руководствуются специалисты при выборе типа конструкции:

  • массой здания/строения;
  • типом грунта;
  • наличием грунтовых вод.

Ленточный фундамент под газоблоки

Самый распространенный тип фундаментов под любые дома – ленточный. Его конструкция подходит для установки на пучинистых, песчаных и прочных грунтах. Лента представляет собой замкнутый контур, расположенный под всеми наружными и внутренними стенами.

Для облегченного газобетонного дома установка массивного фундамента не потребуется – запас прочности и расходы на монтаж и материалы не оправдают себя в процессе эксплуатации сооружения. Для такого оптимально принять мелкозаглубленную конструкцию.

Основные пункты расчета:

  • ширина фундамента должна быть больше, чем толщина стены на 50 мм и более;
  • высота стенки основания должна возвышаться над уровнем земли минимум на 30 см. Это необходимо для защиты газобетона от намокания;
  • марка бетона для заливки тела фундамента – не ниже М300, можно М400, но более нецелесообразно;
  • конструкцию следует армировать прутками диаметром 10-12 мм с шагом не менее 15 – 20 см.

Глубина заложения подошвы облегченного основания под стены из газобетона зависит от глубины промерзания грунта в регионе:

  • 0,5…0,8 м при промерзании 1 м;
  • 0,75…0,9 м при промерзании 1,5 метра;
  • 1,0…1,2 м при промерзании 1,5 м и глубже.

Заглубление производится одинаково для фундамента из блоков и монолита. К величине необходимо прибавить еще 10-15 см для песчаной подсыпки и бетонирования.

Свайный фундамент – решение для строительства на слабых грунтах с низким залеганием несущих пластов (пески, глинистые почвы). Для одноэтажного и двухэтажного здания из газобетона достаточно использовать сваи винтовые, сделанные из полых труб с наконечником, буронабивные (созданные непосредственно в грунте).

Чтобы подобрать сваи нужной длины, необходимо исследовать грунты и рельеф местности. Конструкция дает возможность строительства на неровной площадке без потребности в дорогостоящих земляных работах.

Если основание стабильное под всей площадью будущего дома, то разница в длинах труб будет равна величине рельефного перепада. Подходящий для строительства дома диаметр свай – 133 мм. Изделия с меньшими параметрами предназначены для более легких построек из газобетона и навесов, поэтому экономить на сваях опасно.

Располагают свайные опоры по периметру домика и под его несущими стенами в пересечениях, углах и по длине с шагом не менее 1,5 метров. На установленные опоры монтируют ростверк из металла (в данном случае) – именно на него будут опираться стены строящегося дома.

  • подходят для установки на слабых грунтах;
  • небольшая стоимость изделий и их монтажа;
  • высокая несущая способность;
  • возможность установки на неровной местности;
  • сваи могут быть выбраны в качестве несущей конструкции на грунтах с высоким уровнем грунтовых вод.

К недостаткам относится сложность (чаще невозможность) обустройства подвала и потребность в усиленной теплоизоляции пола первого этажа.

Столбчатый фундамент

Этот тип несущих конструкций имеет место, но под частный дом из газоблоков устройство такого фундамента недопустимо – слишком малая несущая способность. Конечно, можно установить ростверковую систему на опоры из кирпича или бетона, но лучше оставить этот вариант для гаража, бани или беседки.

Плиты

Плитное основание подойдет для возведения дома из блоков газобетона на пучинистых и подвижных грунтах. Оно представляет собой монолитную подушку под всю площадь здания. Такая конструкция стоит немало, но сравнительно проста в монтаже, который можно осуществить своими руками:

В грунте выкапывают котлован глубиной 40-50 см.
На дно насыпают песок слоем толщиной 10-15 см, прокладывают его геотекстилем (рекомендуется).
Сверху насыпают гравий. Иногда песок и гравий смешивают и делают общую засыпку.
Далее укладывают гидроизоляцию, предназначенную для защиты поднимающихся грунтовых вод (2-3 слоя рубероида).
Устанавливают опалубку по периметру конструкции.
Затем укладывают арматурный каркас. Он рассчитывается с учетом размера и массы дома, поступающих нагрузок от грунта. Используемая арматура – d14 и более.
Заливают бетонный раствор марки М300 и более

Важно делать это равномерно, чтобы все участки схватывались равномерно.

Требования к фундаментной плите под газобетонные стены дома

Фундамент плита под дом из газобетона – ответственная конструкция, для сооружения которой необходимо оценить комплекс факторов и выполнить ряд расчетов.

К фундаментному основанию монолитного типа предъявляются следующие требования:

  • повышенная нагрузочная способность. Несмотря на небольшой удельный вес газобетонных блоков, монолитная фундаментная основа должна сохранять целостность под воздействием веса строения и находящейся в нем мебели. Кроме того, в процессе эксплуатации здания возможно увеличение его этажности, а также сооружение дополнительных пристроек. Эти факторы необходимо учитывать при сооружении монолитной плиты;
  • способность воспринимать изгибающие моменты, связанные с реакцией почвы. Ведь при замерзании грунта, характеризующегося повышенной влажностью, возможны значительные подвижки почвы. Правильно подобранная толщина плиты, усиленной стальной арматурой, предотвратит образование трещин в газобетонных стенах. При сдвигах грунта, связанных с морозным пучением, цельная железобетонная плита смещается вместе со зданием, обеспечивая его устойчивость.

Монолитный фундамент также должен обеспечить:

  • надежную защиту стен здания от проникновения влаги;
  • продолжительный ресурс эксплуатации строения;
  • снижение затрат на поддержание комфортной температуры;
  • целостность коробки газобетонного строения.

Толщина плитного фундамента, определяется на основе статистических данных, исходя из рассчитанной ранее массы постройки

Порядок расчета

Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

Далее приступают к расчету самой плиты

Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна

Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

Примеры расчета


Под пенобетон толщина плиты минимальная. Прочность достигается армированием Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

  1. Максимальное расстояние между рядами горизонтальных прутков 100 мм.
  2. Слой бетона между арматурой и краями плиты — 50 мм (× 2 = 100).
  3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Определяем уровень грунтовых вод


Для этого на территории, где будет стоять дом, копают канаву глубиной около 3 м. Либо, если на участке стоит колодец, благодаря ему и можно узнать уровень грунтовых вод. Наиболее точную информацию можно определить в межсезонье (весна, осень), когда уровень грунтовых вод выше всего.

Можно узнать и состав почвы. Верхний слой – плодородный, при строительстве его убирают. Его легко узнать по цвету – он более тёмный. Под верхним слоем находится основной. Он и будет несущим, на него будет оказывать нагрузку фундамент и дом.

Если после всех расчётов оказалось, что почва не выдержит массы дома, то нужно увеличить площадь фундамента, либо использовать в строительстве дома другие материалы. После каждого внесения изменений придётся ещё раз пересчитывать габариты фундамента.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
