Разновидности межэтажных перекрытий в доме

Крепление

Существует два вида крепления:

• Цельными деревянными балками. Но для этого способа нужны длинные конструкции, и их не нужно будет сращивать. Для уменьшения прогиба укладку начинают с самой короткой стены: при этом количество элементов увеличится, но их длина будет меньшей;
• Срощенными балками. Этот метод используется для монтажа перекрытий с внутренней стороны строения;
• Методом короткого прогона. Этот метод предусматривает усиление конструкции, и балки укладываются в перпендикулярном положении к установленным балкам продольно.

Как уложить перекрытия: пошаговая инструкция:

1. С чего начинать. Для обустройства перекрытия для настила пола следует отлить монолитное основание с толщиной примерно 20 см. Его необходимо проложить армированными стержнями, первые ряды укладывают на расстоянии от 4 до 6 см.
   • Основание оставляют на просушку на 4-8 дней. Пока опалубка не снята, можно принести деревянные балки и сложить их рядом;
   • Проверьте горизонтальность поверхности, снимите опалубку;
   • Основание из бетона обрабатывают мастикой на битумной основе, поверх нее можно уложить рубероид;
2. Монтаж несущей балки крыши. Она может быть как из дерева, так и из металла. К стене на расстоянии 2-4 блоков закладывают прочную проволоку под арматурный пояс, пропускают ее через балку и прочно укрепляют при помощи мощных гаек, прикрепленных к стене;

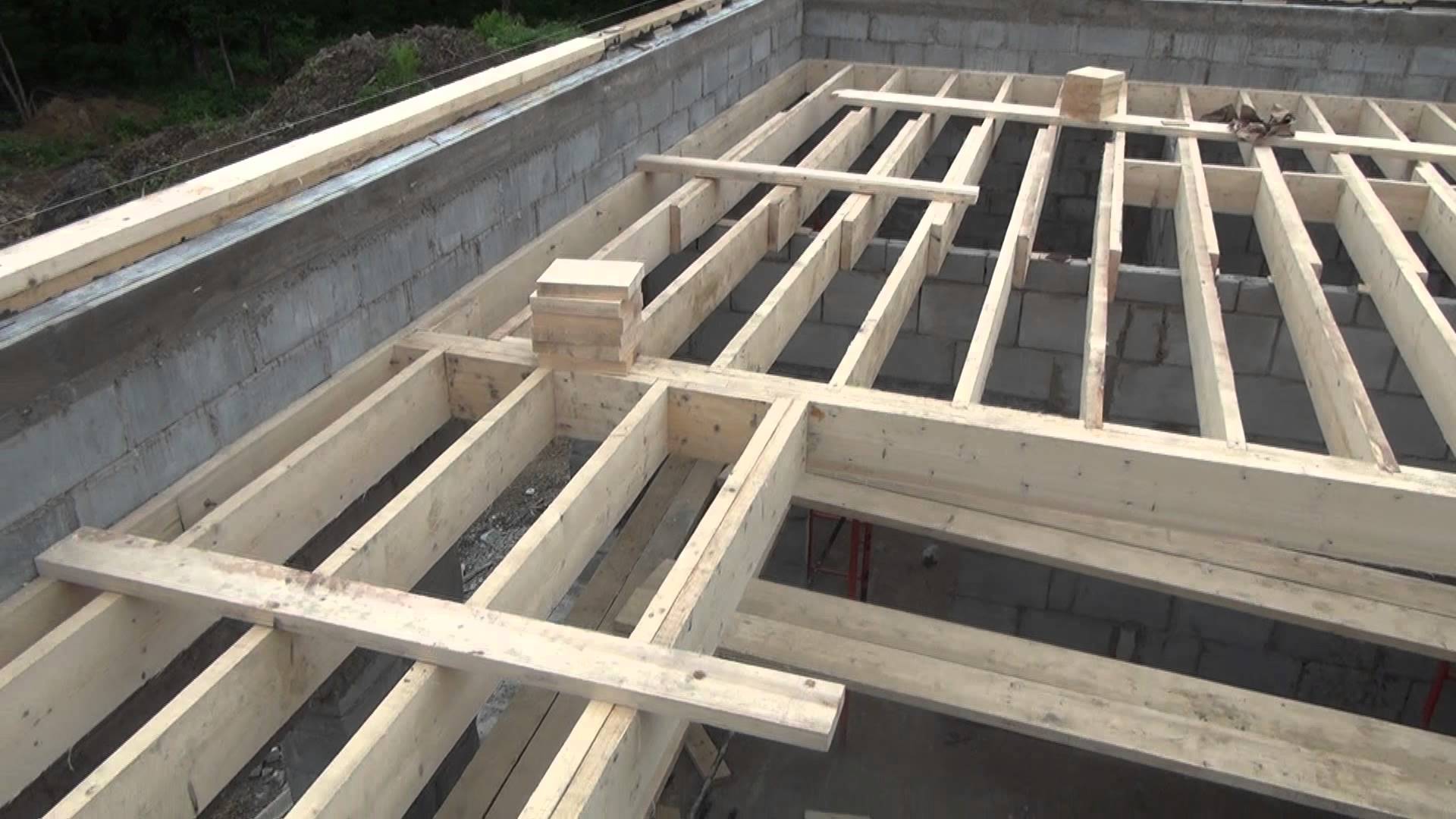

3. Теперь нужно разложить балки и закрепить временной стяжкой. Для постоянного крепежа используют мощные шурупы: их устанавливают между балкой и армированным поясом;
4. Затем всю конструкцию крепят основательно с большим количеством шурупов;
5. Проверить правильность укладки и горизонтальность: только после этого можно приступать к монтажу поло на втором этаже.

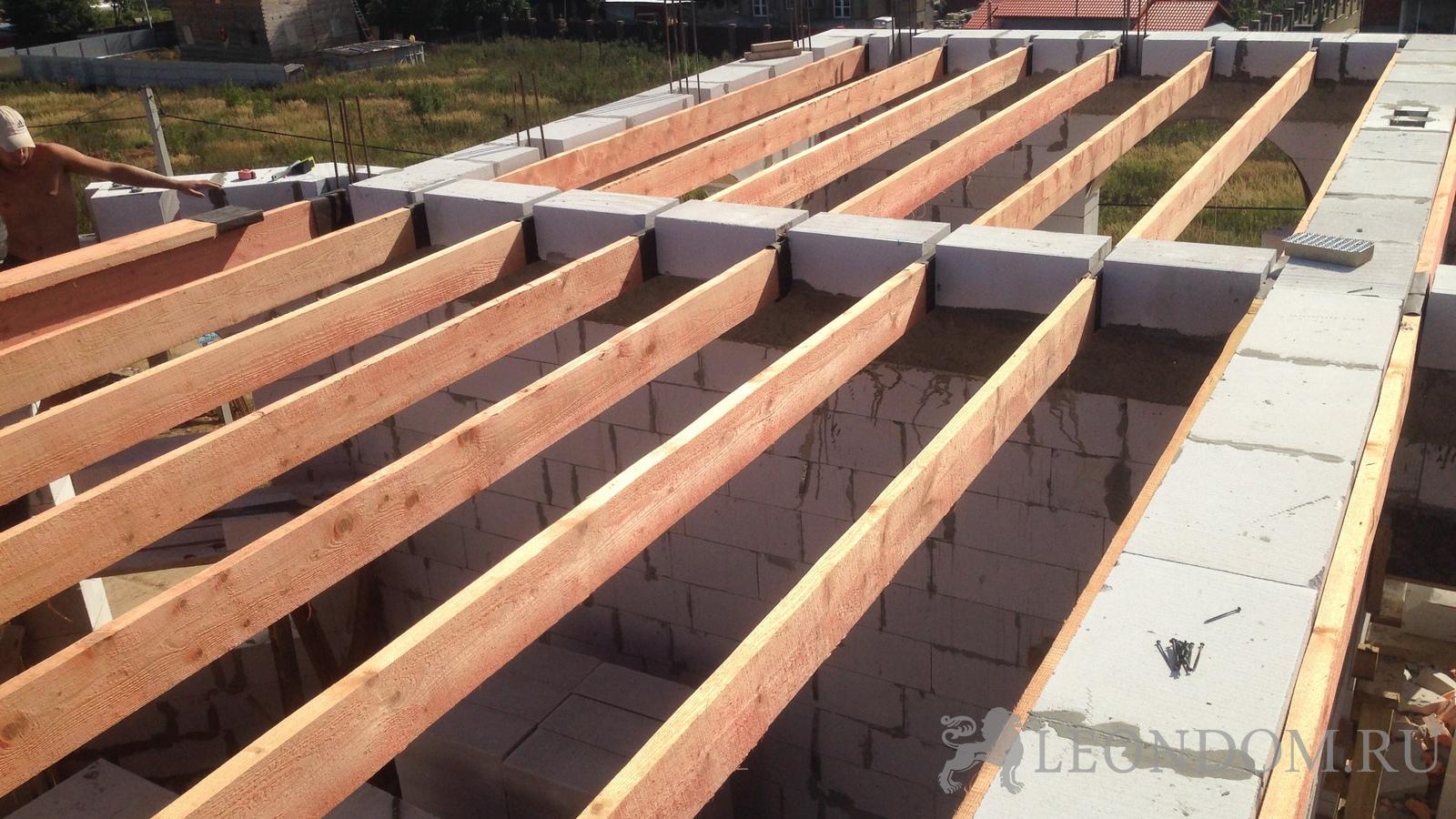

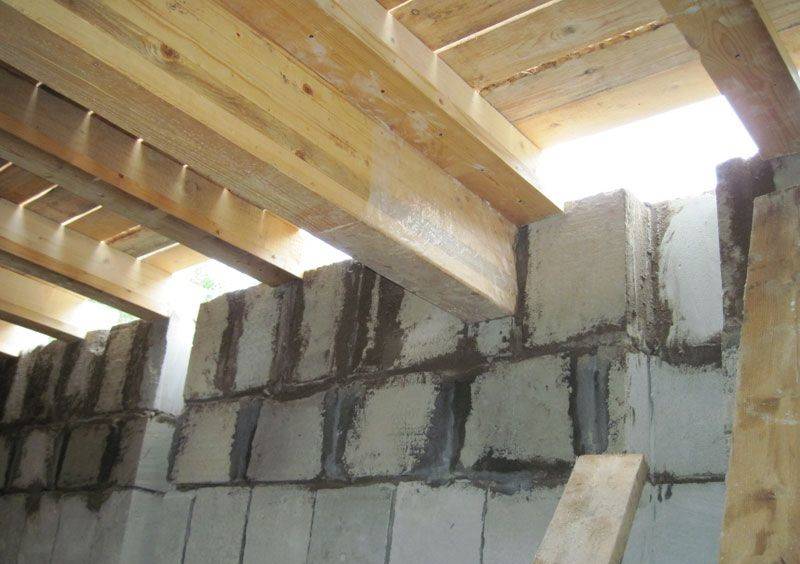

Как правильно опирать деревянные балки на газобетон

Существуют два документа, утвержденные Госстандартом, которые регулируют глубину опирания балок.

• Один ГОСТ устанавливает требования к использованию древесины, в частности, балок. В нем определена минимальная пятка опирания – 15 см (при укладке брусьев на деревянные стены – 7 см).
• Второй ГОСТ регламентирует величину опирания перекрытий на стены из газобетона. Он устанавливает размер 200 мм.

По нашему мнению, при строительстве дома из газоблоков есть резон руководствоваться нормой, утвержденной вторым стандартом.

При работе с деревом есть технологические тонкости:

• под брусья следует подкладывать гидроизолирующий паронепроницаемый материал, чтобы предотвратить отсыревание и порчу дерева;
• торцы балок обрезают наискось – под углом 70о, чтобы обеспечить вентилирование внутренних волокон.

Полости, образовавшиеся между деревом и газобетоном заполняют утепляющим материалом.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

• Соединять балки с помощью шурупов, а не гвоздей.
• Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
• Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
• Обрабатывать металлические крепежи антикоррозийными составами.

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

Крепление

Схема устройства деревянного перекрытия

Необходимые инструменты и материалы:

• пила;
• шуруповёрт/дрель;
• прочные лестницы, либо устойчивые козлы из древесины;
• балки из древесины (можно приобрести готовые, либо самостоятельно выпилить из бревен);
• антисептики;
• смола;
• толь;
• материалы для гидроизоляции (напыляемые, рулонные, плитные, обмазочные);
• теплоизоляция;
• бетон;

Все соединения деревянных элементов между собой в такой конструкции перекрытия выполняются при помощи платин из нержавеющих металлов.

Пошаговая инструкция:

1. Прежде всего, необходимо чётко представлять структуру дома, расположение различных помещений, лестниц и т.д. Все необходимые отверстия в перекрытиях делаются изначально, если пробивать проёмы в уже готовой конструкции, это значительно снизит её несущую способность.
2. Также не получится сделать чердак жилым помещением, если он не планировался таковым. Малое сечение брусьев чердачного перекрытия, рассчитанного на половину межэтажной нагрузки попросту не выдержит тяжести.

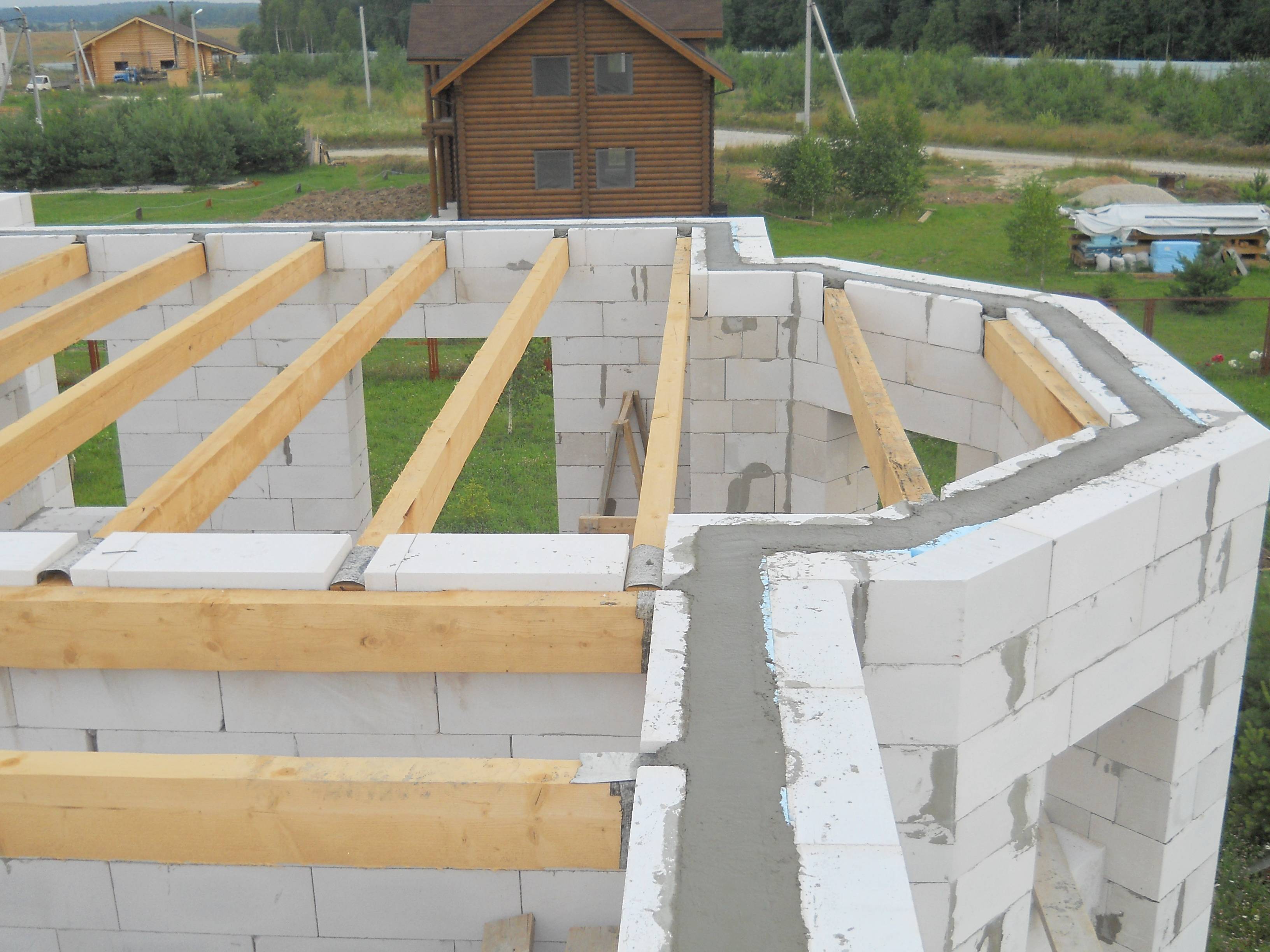

3. При возведении несущих стен, в них предусматриваются выемки под перекрытия. Они расположены с заранее запланированным шагом (обычно 1 м, реже 0,5-0,6 м) и имеют в глубину 40-50 см.
4. Лучше использовать балки с большим сечением и редким шагом, чем сооружать больше похожую на сетку конструкцию из мелких слабых часто расположенных брусьев. Стандартный шаг расположения балок – 1м, он должен соблюдаться с точностью +- 5 см.
5. За день-два до монтажа балки пропитываются антисептиками для защиты от гниения и насекомых. Пропитка должна как следует высохнуть.

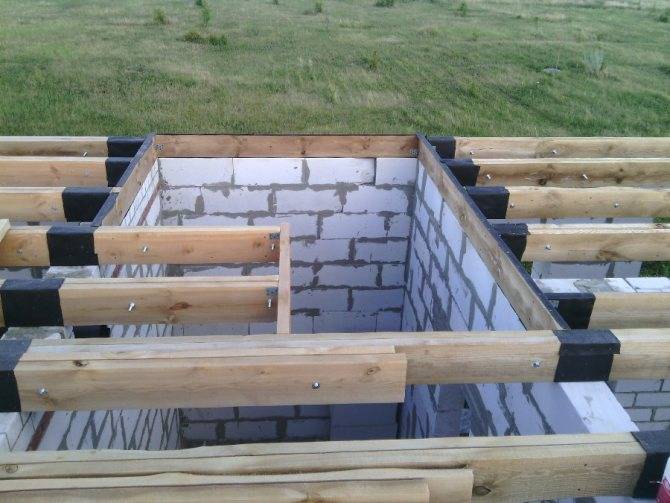

6. Торцы балок обмазываются смолой, а после её подсыхания обёртываются толем.
7. Прежде всего, устанавливаются крайние балки, выравниваются при помощи уровня, закрепляются в гнёздах сухим щебнем. После того, как они заняли проектное положение, между ними туго натягивается леска, которая помогает ровно расположить остальные балки конструкции.
8. После того, как все балки заняли своё место, следует ещё раз внимательно убедиться, что они стоят идеально ровно, в случае необходимости выровнять, подкладывая обрезы этой же древесины. Далее, гнёзда, куда входят концы балок, бетонируются.
9. Когда смесь застыла, можно приниматься за укладку теплоизолирующих и гидроизолирующих материалов, настилу чистового напольного покрытия. Пол следующего этажа монтируется на специально установленные бруски – лаги, прикрепляемые к балкам поперёк них.

Как минимум сутки балки лучше не трогать вообще, чтобы бетон хорошо схватился. Серьёзно нагружать конструкцию лучше где-то через неделю, когда бетон уже наберет около 70% прочности, и конца балок гарантированно не вывалятся из своих пазов.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

Подвальным. На этом горизонте здания перекрытия
воспринимают наибольшие нагрузки и должно обеспечивать жесткость всего конструктива здания. Они воспринимают давление несущих стен, массу перегородок, а также оборудование и элементы декора первого этажа. В этом случае при проектировании нет жестких ограничений по массе и толщине конструкции. При этом следует предусматривать достаточный уровень тепло-, паро- и гидроизоляции.

Цокольным. Для перекрытий этого горизонта требования аналогичны с подвальными перекрытиями. Также вес и толщина элемента не лимитируются.

Межэтажным и мансардным. Выбор конструкции производится при учете баланса массогабаритных показателей. Для их оптимизации возможно сооружение дополнительных несущих стен, сокращают расстояние между пролетами или добиваются снижения нагрузки. В условиях мансарды следует учесть ее отапливаемость, чтобы достичь необходимой теплоизоляции

В перекрытиях, расположенных между этажами, важно добиться достаточной звукоизоляции.

Чердачным. Требования по прочностным характеристикам конструкции несколько ниже

В данном случае важно обеспечить надежную теплоизоляцию.

Строительство перекрытий — серьезное дело

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

СправкаВесит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием. Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Устройство перекрытий

Инструкция по монтажу перекрытий из газобетонных блоков и панелей отличается от инструкции по укладке железобетонных изделий. Это связано с меньшей прочностью, которой обладает газобетон – плиты перекрытия из этого материала уступают традиционным аналогам.

Выбор способа монтажа зависит от расчетной нагрузки на перекрытия, расстояния между пролетами и материала стен здания.

Перекрытия из армированных плит

Газобетонные плиты перекрытия выпускаются толщиной 300 мм. Ширина таких изделий не превышает 180 см, а длина — 600 см. Поэтому максимальная длина пролета, которую ими можно перекрыть, должна быть до 5,5-5,7 метров.

Наиболее востребованы панели с системой паз-гребень, обеспечивающей плотность и прочность боковых швов.

Монтаж осуществляется в такой последовательности:

• На опорные стены укладывается раствор;
• Плиты поднимаются краном, и силами двух стропальщиков выравниваются по месту;
• Гребень каждой следующей плиты вставляется в паз предыдущей;

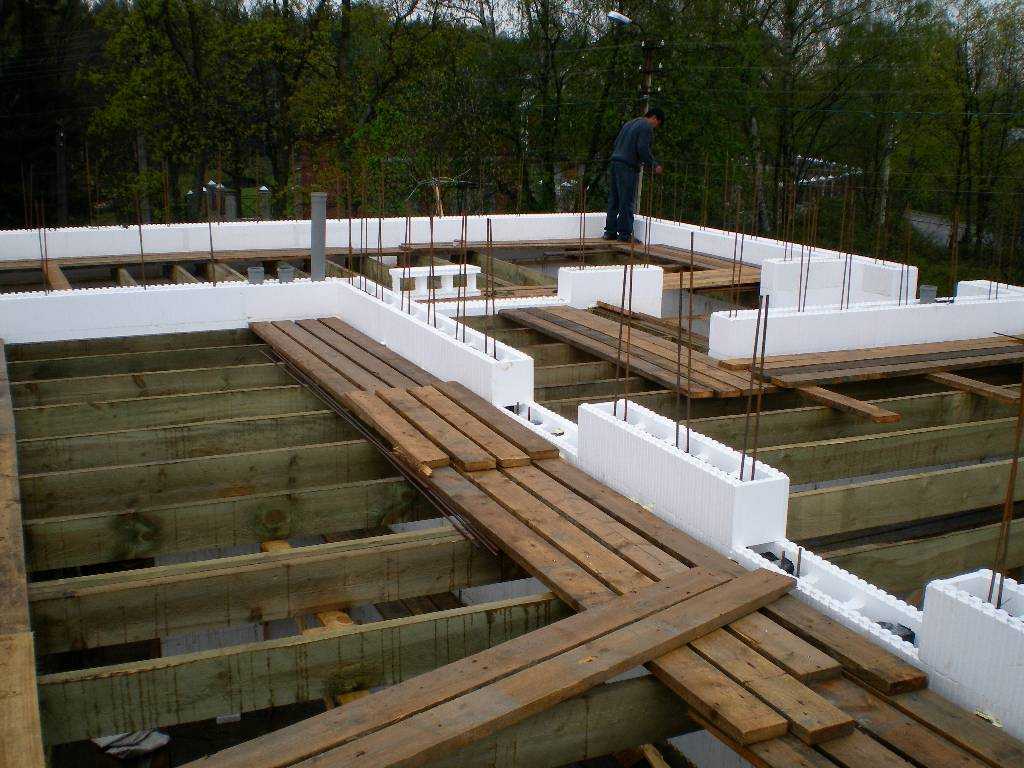

• По периметру здания на раствор устанавливаются опалубочные блоки толщиной 100 мм и арматурный пояс из двух уровней стального прута;
• Образовавшийся кольцевой анкер и швы между панелями бетонируют.

Этот вид перекрытий не пользуется большой популярностью, и применяется преимущественно для устройства потолка под нежилым чердачным помещением, не используемым для бытовых нужд. Связано это с недостаточной несущей способностью газобетонных панелей.

Предельная величина нагрузки на них составляет 600 кг/м2, но если учесть вес перегородок, мебели, бытовой техники, людей и напольного покрытия, этого часто оказывается недостаточно для безопасной эксплуатации помещений.

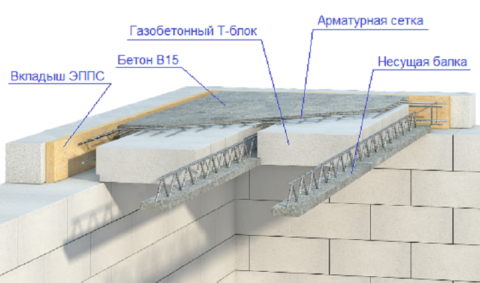

Сборно-монолитные перекрытия

Более прочная и надежная альтернатива описанной выше конструкции – сборно-монолитное перекрытие из газобетона с использованием армирующего каркаса. Этот каркас может быть самодельным или заводского производства.

Последний представляет собой особую конструкцию, состоящую из следующих элементов:

• Легкая железобетонная балка длиной до 7,2 метра;
• Пространственный арматурный каркас.

Два нижних стальных стержня диаметром 12 мм заглублены в тело балки, а верхний диаметром 8 мм установлен на высоте 20 см от её нижней плоскости. Продольные стержни связаны между собой треугольниками поперечных соединений диаметром не менее 6 мм.

При использовании заводского каркаса для устройства перекрытий применяют Т-образные плиты перекрытия – газобетон в виде блоков размером 600х250х200 мм.

Процесс устройства сборно-монолитного перекрытия выглядит так:


Описание

Балки концами укладываются на несущие стены, или на закрепленную на них ригельную систему.

Если длина пролетов более 7 метров, под балки устанавливаются опорные конструкции. Если меньше, они обрезаются на месте монтажа.

Газобетонные блоки укладываются на балки пазами вниз, образуя с ними в нижней части ровную поверхность потолка. Делается это своими руками, без помощи техники, так как вкладыши легкие.

По периметру наружных стен выкладывают опалубку из блоков толщиной 100-150 мм. Между ней и арматурным каркасом прокладывают утеплитель (пенополистирол толщиной 30 мм) для сокращения потерь тепла через торцы ж/б перекрытий.

Поверх смонтированной конструкции укладывается арматурная сетка. Она должна быть на несколько сантиметров приподнята над поверхностью блоков.

Устройство перекрытий по газобетонным блокам завершается заполнением швов между соседними элементами легким ячеистым бетоном. Одновременно с этим выполняется стяжка толщиной 5 см.

В результате получается теплое и надежное перекрытие из газобетона, собранное из блоков и замоноличенное стяжкой.

Можно обойтись и без готовых балок, если вас не устраивает их цена. Но времени на работу уйдет гораздо больше.

Для этого в перекрываемый пролет параллельными рядами устанавливаются широкие и ровные доски на опорных стойках. Их верхняя плоскость должна быть на уровне последнего ряда несущих стен.

На доски стелется полиэтиленовая пленка или другой водонепроницаемый материал. Затем на них укладываются стандартные блоки так, чтобы между их гранями осталось пустое пространство для арматурного каркаса будущей балки.

Каркас укладывается между блоками на опалубочную доску с опорой на несущие стены. Далее работа выполняется по описанной выше схеме. Когда бетон наберет проектную прочность, опалубку снимают.

Балочные часторебристые перекрытия

Система состоит из стальных несущих ферм, закрепленных на бетонном основании, и пустотных блоков (наиболее распространены блоки из керамзитобетона). Вес блока составляет 14—15 кг, монтаж производят вручную. Можно перекрывать пролеты шириной до 8 м. Использование часторебристых систем перекрытий с настилом из керамзитобетонных блоков позволяет уменьшить трудозатраты на 25-40 % по сравнению с безбалочными перекрытиями из железобетонных плит за счет уменьшения объемов опалубочных, арматурных и бетонных работ, а также благодаря отсутствию грузоподъемных механизмов.

Внимание!

• Опирание балки на стену должно быть 8-12 см в зависимости от величины пролета;
• запрещена укладка блоков на стены;
• разделительные ребра, которые устраивают между рядами балок при пролетах более 4,5 м, должны иметь ширину 70-100 мм. Под ребра устанавливают технологиские опоры, армируют их и заливают бетоном;
• не перегружайте часторебристые перекрытия. Если на этаже будет стоять тяжелое оборудование (джакузи, бильярдный стол), то перекрытие дополнительно армируют.

Заливное-монолитное железобетонное перекрытие

Данное железобетонное перекрытие можно изготовить самостоятельно, без применения дорогостоящей подъемной техники, существенно сэкономив и на доставке готовых плит. Для его устройства по всей площади устанавливается опалубка, внутри нее сплетается каркас из арматурных прутьев диаметром до 15 мм, а затем все это заливается бетоном.

Такое перекрытие, благодаря своей монолитности, равномерно прочное по всему периметру и дает дополнительное армирование для всего дома. Кроме этого, таким образом можно изготовить перекрытие строго по размеру строения и любой формы, что весьма ценится индивидуальными застройщиками, предпочитающими нестандартные проекты.

Естественно, скорость изготовления заливно-монолитного покрытия будет в разы меньшей, чем с готовыми плитами, а вес (соответственно, нагрузка на стены и фундамент) больше, даже при меньшей толщине. Обустройство опалубки потребует дополнительных материалов, которые вряд ли найдут применение в дальнейшем. Кроме того, все это потребует много физических усилий от исполнителя работ. Впрочем, если таковым является сам хозяин дома, все с лихвой возмещается удовлетворением от сознания того, что свой дом он построил собственными руками – от начала и до конца!

Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.

Краткая характеристика железобетонных перекрытий

Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:

• прочность;
• долговечность;
• высокая несущая способность;
• хорошая звукоизоляция;
• высокая огнестойкость и негорючесть.

Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.

Перекрытие из сборных железобетонных панелей. В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.

Достоинства:

быстрый монтаж.

Недостатки:

• ограничения по размерам и форме;
• необходимость наличия подъезда для крана при монтаже.

Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.

Достоинства:

• возможность выполнить перекрытия любой формы;
• не нужна крупная техника.

Недостатки:

• высокая трудоёмкость и длительность процесса;
• мокрый процесс;
• нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
• необходимость соблюдения технологических режимов приготовления и укладки бетона.

Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.

Краткая характеристика деревянных перекрытий

Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.

Достоинства:

• легкий вес;
• гибкость в конфигурации;
• наличие ассортимента древесины;
• не сложный монтаж.

Недостатки:

• горючесть;
• необходимость антисептической защиты.

Деревянное перекрытие: конструкция и установка

Несущим элементом деревянного перекрытия является балка. В основном балки делают из деревянного цельного или клееного бруса. Но можно использовать для балок и брёвна соответствующего диаметра. Ориентировочные размеры сечений балки в зависимости от шага балок и перекрываемого пролета можно посмотреть в таблице.

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2.

	Пролёт, м
Шаг балок,м	2,0	2,5	3,0	4,0	4,5	5,0	6,0
	Сечение бруса, мм
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250
	Диаметр бревна, мм
1,0	110	130	140	170	190	200	230
0,6	130	150	170	210	230	240	270

Крепление балки в стене. При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок шага укладки

Требуемое сечение рассчитывается в соответствии с нагрузками и другими эксплуатационными условиями. На параметр числа балок, их шага расположения, размеров и сечения влияет площадь комнаты и используемые в облицовке потолка материалы.

1. При пролете длиной 2 м минимальный размер сечения 7,5-10 см.
2. При длине пролета в 2,5 м средние размеры сечения достигают 7,5-15 см.
3. В пролетах до 3 м применяются перекрытия 7,5-20 см.
4. Для балок перекрытия в пролете 4-4,5 м рекомендована установка материалов с сечением 10 на 20 см.
5. При пролете в 5 м применяются перекладины 12,5 на 20 см.
6. В пролетах 6 м потребуются перекрытия с сечением 15 на 20 см.

Виды

Межэтажные

Межэтажные перекрытия, как это следует из их названия, находятся между этажами. Поскольку они не контактируют с внешней средой, нет необходимости сильно гидро- и теплоизолировать их.

При их устройстве следует уделить большее внимание обеспечению надлежащей несущей способности с хорошим запасом

Цокольные

Цокольные перекрытия контактируют с холодными помещениями под домом. Это означает, что  для сохранения тепла в помещениях первого этажа эти перекрытия следует хорошо теплоизолировать

Чтобы предотвратить возникновение сырости и грибка от контакта с сырым подполом важно также уделить внимание гидроизоляции

Чердачные

Если чердак является нежилым помещением, то на чердачное перекрытие нагрузка будет значительно меньше, обычно это значение принимают как половину стандартной нагрузки. Это означает, что используются материалы с меньшим сечением.

Однако, чердачное перекрытие особенно нуждается в паро-и теплоизоляции. Для первого применяются в основном рулонные материалы, утеплителей же существует разнообразное количество.

Чердаки часто засыпают керамзитом, т.к. при отличных теплоизоляционных показателях этот материал крайне дешев, лёгок по весу, его не надо как-то по-особому монтировать – он просто засыпается слоем в 10-20 см. Однако, в зависимости от решения хозяев, в помещениях могут быть использованы любые другие материалы.

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

• монолитные – перекрытия, выполненные из однородных элементов;
• сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

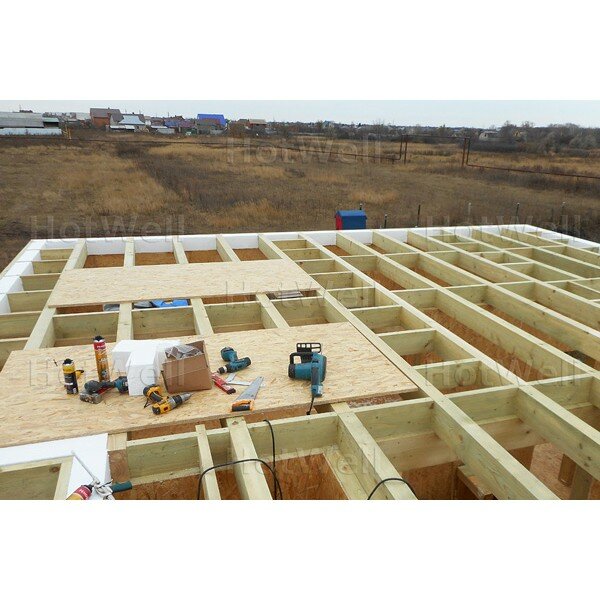

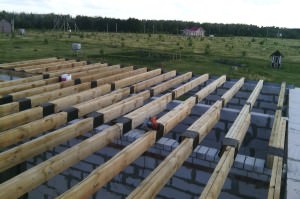

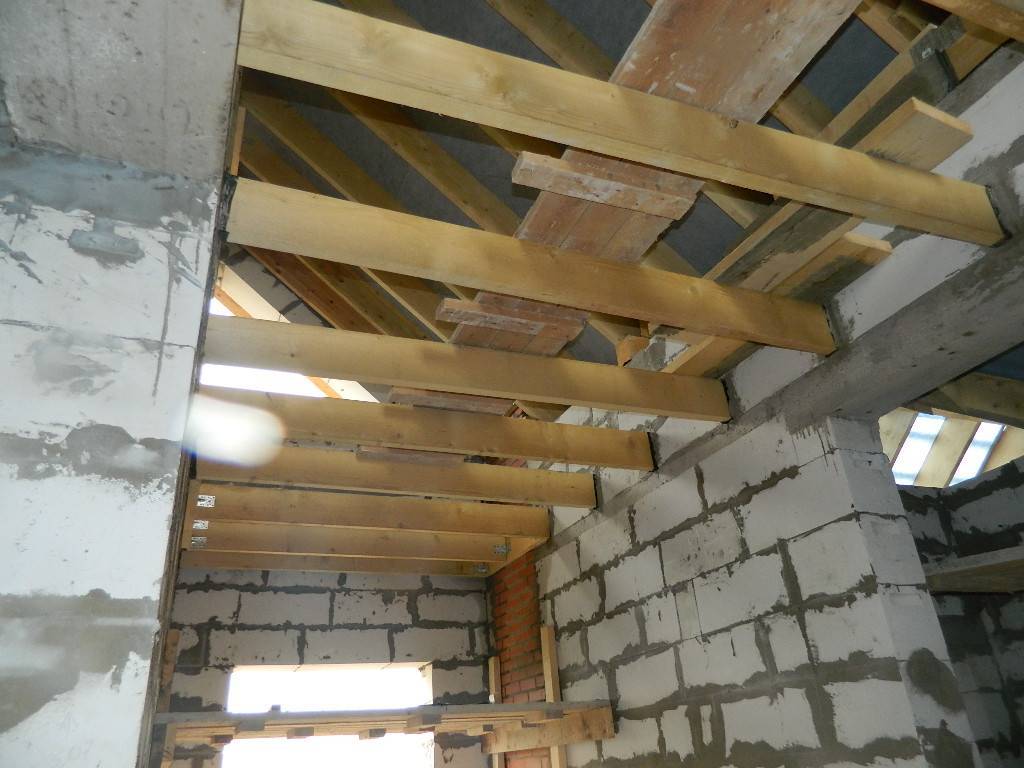

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

• быстрый монтаж;
• высокая несущая способность;
• хорошая термо- и звукоизоляция;
• приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

• 60 мин – плиты ж/б;
• 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
• 15 мин – перекрытия из древесины со штукатуркой;
• менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.
