Детали самодельного металлоискателя:

• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

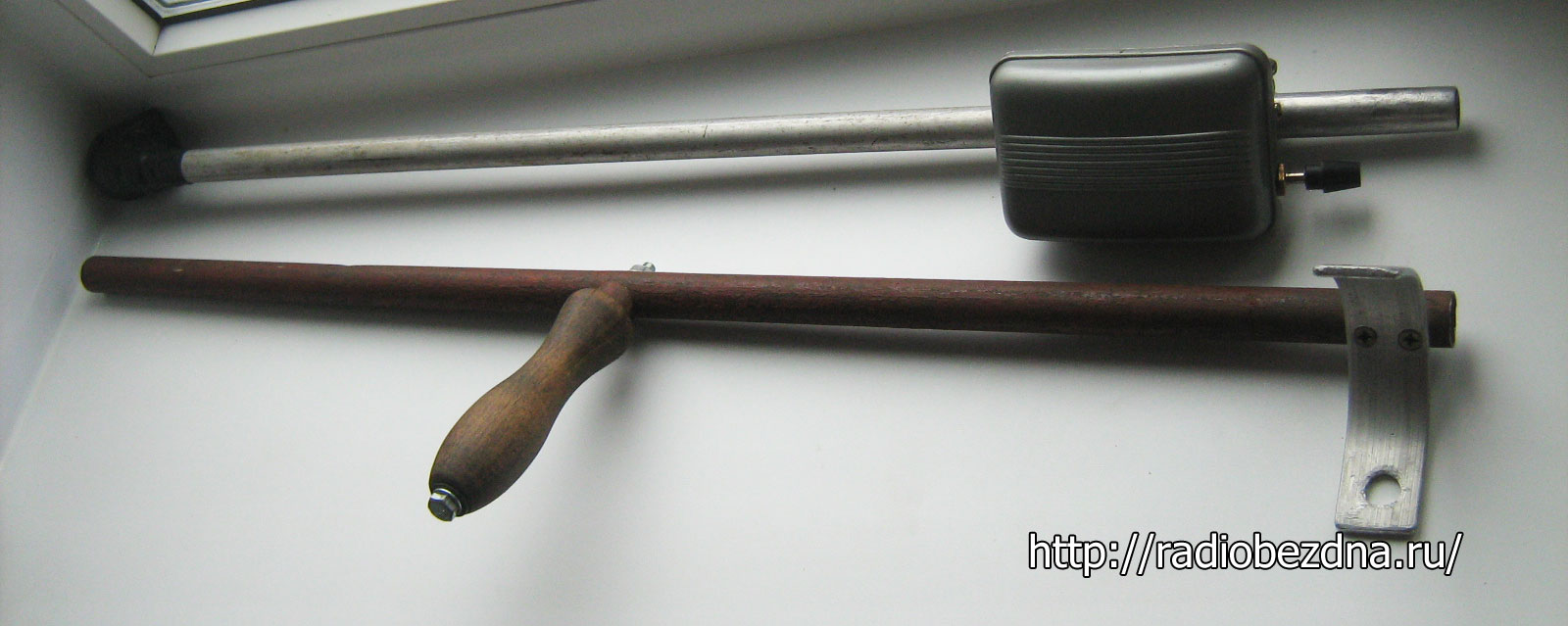

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками

Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.

Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

• 15 постоянных резисторов;
• 2 переменных резистора;
• 5 электролитических конденсаторов;
• 2 плёночных конденсатора;
• один керамический конденсатор;
• 2 микросхемы;
• 3 транзистора;
• 1 диод;
• заготовка печатной платы;
• динамик на 8 Ом;
• катушка 2 Ом;
• питание.

Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.

На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.

Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555. В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже

Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555

В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.

Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные. А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

Опишем алгори — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.

1. В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
2. Печатаем трассировку и переносим на заготовку.
3. Сверлим отверстия под монтаж и протравливаем плату.
4. Аккуратно паяем детали.
5. Подбираем корпус и помещаем схему в него.
6. Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
7. Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

Внешний вид собранного металлоискателя

В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.

На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.

Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным. Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!

Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!

Металлоискатель, его устройство и принцип работы

Принцип работы металлоискателя сложный только на словах. Суть его заключается в образовании магнитных полей с помощью электрического напряжения, когда эти самые волны встречают на своем пути металлические предметы, аппарат издает сигнал, уведомляя о находке. Для новичков, не сталкивавшихся еще с подобными “изобретениями” это кажется довольно сложно, однако если внимательно следовать инструкции, на деле окажется все намного легче. И немного разобравшись, можно будет с легкостью создать прибор, для нахождения старинной монеты на глубине 30 см под землей.

Катушка

Для того чтобы создать магнитное поле, необходимо чтобы ток, прошел именно через бунт (связку, намотку) медной проволоки с нейлоновой изоляцией. Ее наматывают на пластиковую катушку несколько раз. Затем обматывают полиэстеровой, прочной упаковочной лентой. Это нужно для того, чтобы проволока не смогла раскрутиться обратно. Если внутрь бобины (специальная катушка) поместить чистое железо, магнитное поле значительно усилится, такой метод обычно применяют для охранных металлодетекторов.

Электронная схема

Работа системы полностью зависит от электронной схемы, это мозг прибора. Оставшийся кусок медной проволоки припаивают к печатной плате, другой выход платы подсоединяют электрическими проводками к датчикам: светодиодам, вибраторам, динамикам. В случае столкновения магнитных волн с металлом, электрический сигнал поступит от катушки к индикаторам через плату. Пожалуй, это самая сложная часть создания прибора своими руками. Затем приспособление калибруют, настраивают, помещают в пластиковый защитный корпус.

Схема металлоискателя Pirat:

Микросхема NE555:

Транзистор IRF740:

Переменные резисторы:

Вот как должно получится:

Для К157УД2 лучше поставить переходную панельку, да и для NE555тоже можно поставить, не помешает!))

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места!))

Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода ПЭВ 0.5 мм.

Характеристики металлоискателя:

Потребляемый ток 30-40 мА

Реагирует на все металлы, дискриминации нет

Чувствительность 25 миллиметровая монета — 20 см

Крупные металлические предметы — 150 см

Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:

pirat_detali

Схема металлоискателя Pirat:

НА УД2 (1)

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.

pirat_microshema1

Микросхема NE555:

NE555N

Транзистор IRF740:

pirat_tranzistor_1

Переменные резисторы:

pirat_rezistor_1

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:

pirat_condensatori

Распечатываем эскиз платы на простой бумаге:

pirat_pechatka_1

Вырезаем под ее размер кусок текстолита:

pirat_pechatka_2

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:

pirat_pechatka_2

Вот как должно получится:

pirat_pechatka_3

pirat_pechatka_4

pirat_pechatka_5

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

pirat_pechatka_6

pirat_pechatka_7

pirat_pechatka_8

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает!))

pirat_montag_1

pirat_montag_2

pirat_montag_3

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

pirat_provod

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:

pirat_katuschka

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

pirat_katuschka_3

pirat_katuschka_2

Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов)

pirat_gotoviy

И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Скачать печатную плату в формате Sprint-Layout можно здесь! для такого метало детектора.

Разновидности металл детекторов

Понимание особенностей разных схем поможет не только выбрать готовый детектор. Если вы решите собрать металлоискатель для монет своими руками, вам не нужно закладывать в него детектор для водопроводных труб или арматуры в бетоне.

Вы изначально должны знать, для чего нужен прибор, поскольку универсальные металлоискатели имеют высокую стоимость, как при покупке, так и при самостоятельной сборке. К тому же, узкопрофильный прибор более компактный и легкий.

Основные параметры

1. Глубина поиска. Определяет проникающую способность для стандартных грунтов: ниже этой полосы катушка не будет реагировать на артефакты.
2. Площадь покрытия: чем она шире, тем меньше времени уйдет на «прочесывание». Правда избирательность и чувствительность при этом снижается.
3. Избирательность: выделение из множества предметов требуемого объекта. Например, при поиске золотых украшений на пляже, ваш прибор не будет реагировать на стальные заколки для волос, или монеты.
4. Чувствительность: чем она выше, тем вероятнее найти мелкие предметы. Правда при этом катушка реагирует на различный мусор, типа гвоздей или шпилек для волос.
5. Помехозащищенность. На датчик детектора воздействует множество посторонних факторов: гроза, линии электропередач, мобильные телефоны и пр. Необходимо их отфильтровывать.
6. Автономность: это и расход энергии, и запас заряда элементов питания.
7. Дискриминация – способность различать артефакты по типу. На этом параметре остановимся подробнее.

Как сделать чувствительный металлоискатель своими руками и какая схема этого прибора наиболее популярная среди мастеров? Металлоискатели являются электронными индукционными приборами, главная задача которых – обнаружить металлические предметы, находящиеся в нейтральной или слабо проводящей среде – такой как грунт, вода, стены, древесина.

Прибор имеет поисковую катушку, в которой при включении возникает электромагнитное поле, распространяющееся вокруг. С его помощью можно исследовать землю, камни, воду, деревья и воздух. Электромагнитное поле, создаваемое поисковой катушкой, способствует возникновению вихревых токов на поверхности металлов, которые попали в зону действия прибора.

Если вихревые токи возникают, создается собственное встречное электромагнитное поле металлического предмета, из-за чего снижается мощность создаваемого поисковой катушкой электромагнитного поля. Это фиксирует электронная схема прибора. После обработки полученной информации металлоискатель подает сигнал об обнаружении металлического предмета.

Дешевые модели металлоискателей отличаются от дорогих лишь методами излучения радиоволн и методами улавливания, обработкой и расшифровкой вторичных сигналов. Более дорогие приборы способны с известной степенью вероятности определить, какой именно металл обнаружен еще до его извлечения. Также может определяться глубина залегания предмета и некоторые другие параметры.

Кладоискатели нередко задаются вопросом, можно ли сделать хотя бы простой металлоискатель в домашних условиях. Многие из них хотели бы самостоятельно сделать прибор. Существуют такие умельцы, которые пытаются уже готовый металлоискатель как-либо усовершенствовать, однако есть и такие кладоискатели, которые ищут сокровища с самодельными изобретениями. Тем не менее, сделанные своими руками приборы для поиска скрытых от глаз предметов обычно используют лишь для нахождения и сбора металлолома. Для такой работы вполне достаточно самого простого прибора, который сможет легко улавливать большие металлические предметы. Мелкие объекты из металла таких искателей обычно не интересуют.

Даже если сделать металлоискатель своими руками дома не получилось, полученный в процессе эксперимента опыт тоже пригодится. Почитав специализированную литературу и изучив схемы приборов и принцип работы, не составит труда выбрать хороший металлоискатель, изготовленный в промышленных условиях.

Для создания металлоискателя в домашних условиях одних лишь подручных средств недостаточно. Для этого нужно имеет некоторый опыт в радиоэлектронике,хорошие навыки работы со схемами и чертежами, а также определенное оборудование. Можно попытаться собрать прибор для поиска металлических предметов самостоятельно, начиная от схемы и заканчивая поисковой катушкой. А можно приобрести набор для создания металлоискателя.

Как сделать простой металлоискатель без специального оборудования своими руками по схеме:

СХЕМЫ И ПОШАГОВЫЙ МАСТЕР-КЛАСС ПО ИЗГОТОВЛЕНИЮ МЕТАЛЛОИСКАТЕЛЯ “БАБОЧКА” СВОИМИ РУКАМИ

– нажмите на фото и разверните пошаговую инструкцию

ВИДЕО УРОКИ

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Общие параметры

Разные технические способы могут быть применены для конструирования металлоискателя. Многое зависит от условий, в которых он будет эксплуатироваться. Поэтому представление о том, каким требованиям должен соответствовать прибор, нужно определить максимально четко. Выделяют следующие параметры устройства:

• чувствительность — характеристика, определяющая, насколько мелкие предметы может обнаруживать детектор;
• избирательность — способность определять металлы и реагировать на конкретные из них;
• устойчивость к помехам — способность не реагировать на посторонние радиосигналы радиостанций, автомобилей, разрядов молнии и другие;
• энергопотребление — сколько потребляет прибор и насколько хватает встроенного аккумулятора или батареек;
• проникающая способность — глубина, на которой прибор может распознавать металлы;
• габариты прибора;
• размер зоны поиска — площадь, которую охватывает прибор без изменения его расположения.

Разрешающая способность — основной параметр, в свою очередь, он также является составным. На выходе прибора имеется один или два сигнала, а свойств, которые определяют объект и его местонахождение, — больше. Например, если понизить частоту генератора, то можно добиться увеличения зоны поиска и проницания, но проиграть в чувствительности, а также мобильности из-за увеличения размеров катушки.

Схема простого металлоискателя

Особенность конструкции металлоискателя заключается в том, что все вышеперечисленные параметры в комплексе или по отдельности зависят именно от частоты катушки. Таким образом, эта характеристика является определяющей при конструировании прибора. По частоте металлоискатели делятся на такие:

• сверхнизкочастотные: частота до нескольких сотен герц, мобильность низкая, энергопотребление большое, сложны в конструкции и обработке сигнала;
• низкочастотные: сотни, тысячи Гц, чувствительность маленькая, помехоустойчивость большая, конструкция простая, проницаемость зависит от мощности — от 1 до 4 м, мобильные;
• повышенной частоты: десятки кГц, конструкция простая, проницаемость до 1,5 м, помехоустойчивость плохая, дискриминация так себе, чувствительность хорошая;
• высокочастотные: радиочастоты, типичный «на золото», дискриминация отличная, проницаемость маленькая, до 80 см, небольшое потребление, остальные параметры плохие.
