Установка ендовы
Карнизную планку следует отрезать по форме и смонтировать на углу ендовы.
Затем установите угловой лист ендовы на свое место. Закрепите лист с помощью оцинкованных cаморезов. Угловой лист ендовы следует укладывать внахлест не менее 200 мм на стыках. Рекомендуется использовать элемент гидроизоляции для нахлестов.
Отрежьте и придайте форму нижнему краю листа ендовы относительно выровненных карнизов.
Нарисуйте направляющие линии на листе ендовы, чтобы был виден ориентир для выравнивания листов вдоль ендовы. Минимальное расстояние между направляющими линиями (указывающими на положение листов кровельного покрытия) должно составлять минимум 200 мм. Угловой лист ендовы должен перехлестывать минимум на 250 мм лист кровельного покрытия.
Возможно использование универсального уплотнителя на лист ендовы (снимите защитную пленку с универсального уплотнителя и используйте ее около 30 мм от направляющих линий в направлении к краю листа ендовы).
Уложите все листы полного размера. Не укладывайте листы, которые требуют резки, на данном этапе работ.
Измерьте участок под лист кровельного покрытия. Измеряйте от направляющей линии до места нахлеста.
Сначала начертите ориентир для укладки следующего листа на обрешетке.
Необходимо сделать два замера, чтобы отрезать листы относительно ендовы: ширину по нижнему краюлиста (Y) и расстояние от карниза до ориентира в месте нахлеста листа. (X).
Наметьте линию среза на листе кровельного покрытия.
Обрежьте лист.
Смонтируйте обрезанные листы кровельного покрытия поверх ендовы, при этом убедитесь, что угол ендовы расположен четко вдоль направляющей линии.
Зафиксируйте листы кровельного покрытия, уложенные вдоль ендовы, на своем месте с помощью саморезов.
Продолжайте монтаж вышеописанным способом. Удалите мягкой щеткой стружку от обрезания или просверливания после окончания монтажа кровельного покрытия. Подкрасьте поверхность при необходимости.
Кровельный пирог под металлочерепицу
Кровельный пирог назван так из-за того, что в нём присутствует много компонентов, обеспечивающих максимальную защиту внутренних помещений от влажности, теплопотерь, конденсата под крышей и в доме:
- стропильной системы;
- пароизоляции, защищающей утеплитель от пара и крепящейся со стороны внутренних домашних испарений, то есть под стропилами;
- утеплителя, чаще — из минеральной ваты, размещающегося между стропилами;
- гидроизоляции — барьера для предохранения утеплителя от атмосферной влажности и конденсата. Это подкровельная микроперфорированная плёнка, кровельный пергамин или рубероид;
- контробрешётки, нашивающейся на стропила поверх гидроизоляции;
обрешётки.
При использовании металлочерепицы нужно обеспечить вентиляцию подкровельной зоны: от карниза до конька воздух должен свободно циркулировать для проветривания и просушивания нижней стороны покрытия, иначе конденсат стремительно убьёт кровлю.
В кровельном пироге под металлочерепицу обязательно нужно предусмотреть хорошую вентиляцию
Монтаж кровельного пирога
Вкратце сооружение кровельного пирога будет выглядеть так:
Укрепляем между стропилами утеплитель.
Укрепляем пароизоляцию со стороны чердака степлером.
На стропильную систему горизонтальными полотнами без натяжения укладываем гидробарьер, начиная от свеса.
Монтируем контробрешётку из бруса сечением 30х30 мм поверх гидроизоляционного материала на стропила. Она послужит основанием для обрешётки.
Нашиваем на контробрешётку обрешётку с шагом, который определяется интервалом между поперечными волнами купленной металлочерепицы. Для удобства заранее изготавливаем шаблон. Достаточно использовать брус 40х40 мм или обрезную доску 25х100 мм. В районах свесов и конька делаем сплошной настил, чтобы при фиксации доборных элементов саморезы не попадали мимо бруса в воздух.
Теперь можно приступать к финишному покрытию.
Крепеж
Крепление листов
Инструкции по размещению и крепежу кровельных листов создавались с учетом подъемной силы ветра, возникающей на карнизах, теплового движения в центральных зонах, герметичности и внешнего вида соединений листов. Листы металлочерепицы крепят к обрешетке при помощи самосверлящих самонарезающих винтов в низ волны профиля и под поперечной волной профиля. Крепление осуществляется саморезами размером 4,8 x 28 мм (для деревянной обрешетки). Для стальной обрешетки применяют саморезы 4.8 x 20 мм. Листы металлочерепицы с левой стороны имеют капиллярную канавку, которая при монтаже должна быть накрыта соседним листом. Листы соединяются внахлест при помощи саморезов (4.8 x 20 мм) в верх волны профиля и под поперечной волной профиля. В местах перехлестов не допускается применение герметика. Листы крепятся к обрешетке через продольную волну в каждую вторую поперечную волну. Для кровельного профиля Adamante крепление к обрешетке надо выполнять распределяя равномерно по листу, руководствуясь эстетическим видом (отличие Adamante в количестве продольных волн 5 шт.).
Размещение крепежа начинается со стороны фронтона, по высоте первая поперечная волна профиля (ближайшая от края карниза) пропускается, и первый шуруп вкручивается под второй поперечной волной профиля. Место второго самореза – на две поперечные волны вверх и на одну продольную волну всторону. И так далее по всей площади листов вплоть до конька. Затем вернитесь к первому саморезу, сдвиньтесь на три продольных волны профиля всторону и начинайте второй ряд крепежа, вновь продвигаясь вверх, как и в первом случае, до конька крыши.
По краю фронтона прикрепите листы, закрутив саморезы под каждую поперечную волну профиля в каждую рейку обрешетки.
В районе конька зафиксируйте листы саморезами под поперечную волну профиля через одну продольную волну в крайнюю рейку обрешетки (2-3 шурупа на каждый лист).
Достоинства металлочерепицы Рукки
Преимущества финской металлочерепицы:
- Долговечность. Гарантия на материал — до 50лет. На производстве часто изобретают и используют инновационные полимерные покрытия, которые выдерживают суровые климатические условия. Поверхность металла проходит несколько стадий обработки: грунтование, пассировку, нанесение полимерного покрытия
- Высокое качество. Черепицу изготавливают по своей «секретной» технологии, на лучшем оборудовании, добиваясь уникальных характеристик материала. Рукки — самая востребованная металлочерепица во всем мире
- Легкий вес. Этого добиваются благодаря высокой прочности и упругости используемого металла. Черепица Рукки имеет одинаковые характеристики с аналогами при меньшем весе
- Доступная цена. Потраченные деньги стоят того качества, которое предлагают производители
- Уникальный внешний вид. Все 8 профилей прекрасно смотрятся на скатах любого типа
- Строгая проверка качества продукта. На производстве металлочерепица подвергается воздействию ливня, сернистого газа и соляного тумана, перепаду температур. Прошедшие испытания листы поступают в продажу, бракованные — отсортировываются
- Собственное сырье. Для металлочерепицы используется, штампуется и обрабатывается легированная конструкционная сталь собственного производства
- Бесшумность. Металлочерепица не шумит от дождя при соблюдении технологии монтажа, рекомендуемой производителем
Последовательность монтажа вспомогательных элементов
1. На стыках ендовы кладем дополнительный гидроизолирующий слой.
2. Ставим для ендов дополнительную обрешетку на уровне основной обрешетки, с зазорами в два сантиметра между рейками.
3. Отрезаем и устанавливаем на углу ендовы карнизную планку.
4. Отрезаем и устанавливаем нижний лист ендовы, выравниваем по карнизу.
5. Крепим к обрешетке саморезами.
6. Нахлест верхнего листа – 20 сантиметров. Лист кладем на герметик.
7. Выравниваем вдоль ендовы листы кровли:
- обозначаем направляющие на расстоянии не меньше 20 сантиметров;
- заводим листы ендовы под листы кровли не меньше чем на 25 сантиметров.
8. Уплотнитель кладем на листы ендовы с отступом в три сантиметра от направляющих.
9. Ставим торцевые планки от свеса к коньку с нахлестом в 10 см так, чтобы крайний гребень листа был перекрыт.
RUUKKI
Металлочерепица Ruukki (Руукки) одно из самых качественных изделий продающихся на рынке кровельных материалов по доступной цене. На заводах компании Руукки работают высококвалифицированные специалисты, разработавшие собственные технологии изготовления металлочерепицы из листовой стали (толщина 0.5 мм) и надежные покрытия внешней стороны листа из полиэстера. Изделия с несколькими профилями, рельефами и цветовыми решениями. Легко монтируются на крышу, отличаются достаточной жесткостью, устойчивы к механическим повреждениям, атмосферному воздействию, УФ-излучению и к процессам коррозии.
Изделия компании Ruukki (Руукки) сертифицированы, прошли множество экспертиз на качество, экологическую безопасность и соответствуют европейским стандартам (DIN).
Мастера-кровельщики нашей компании Дом Крой имеют значительный опыт монтажа металлочерепицы, доборов, комплектующих выпускаемых под брендом Руукки и мы готовы отметить положительные характеристики этого материала.
Описание характеристик металлочерепицы Руукки:
Мы выполняем все работы, связанные с устройством кровли. Специалисты компании делают замеры с выездом на объект, разрабатывают проекты, составляют сметы, рассчитывают объемы материалов, доборов и комплектующих. Мастера-кровельщики монтируют кровлю, водосточные системы и выполняют другие работы, которые необходимы для создания комфортных условий проживания.
Вы сможете оценить качество и срок службы финской металлочерепицы Ruukki (Руукки), а также профессионализм наших специалистов, если выберете материал и позвоните к нам.
Со своей стороны, мы выполним работы быстро, и сделаем ваш дом стильным и уютным.
Эта инструкция дает всю необходимую информацию, касающуюся монтажа кровельных покрытий. Прочитайте инструкцию внимательно прежде, чем начинать работу.
Секреты успеха Ruukki
Металлочерепица под данной маркой выпускается в нескольких категориях (от эконом до премиум), поэтому каждый покупатель сможет найти подходящий вариант. Облегчить выбор поможет наличие широкой цветовой гаммы, а также видов профилей.
Черепица Ruukki – это прочное стальное основание и несколько защитных слоёв.
В процессе производства она подвергается:
- оцинковке;
- пассивации;
- грунтовке;
- полимерному покрытию с лицевой стороны.
Стоимость черепицы определяется профилем кровельного листа, типом обработки и толщиной металла. Компания Ruukki предлагает следующие виды полимерного покрытия:
Polyester. Толщина 25 мкм. Отличается широкой цветовой гаммой (от классических красно-коричневых оттенков до ярких зелёных и синих). Пользуется наибольшим спросом из-за привлекательной стоимости, при этом имеет гарантию на эстетику 10 лет и техническую – на 30 лет.
- Purex. Покрытие с матовой поверхностью. В отличие от предыдущего варианта, его толщина 35 мкм и гарантия несколько выше: на технические характеристики – 40 лет, а на эстетику – 15. Цветовая гамма представлена в классических красно-коричневых и серо-чёрных оттенках.
Pural. Покрытие с толщиной 50 мкм прослужит более 50 лет. Ровно столько на него действует гарантия технической части и 20 лет даётся на эстетический вид. Имеется тип с матовой поверхностью Pural Matt с такими же характеристиками, но более широкой цветовой гаммой.
- PVDF Matt. Помимо высоких показателей стойкости, покрытие отличается и эстетикой. Оно обладает уникальным металлическим блеском, поэтому выпускается всего в двух тонах.

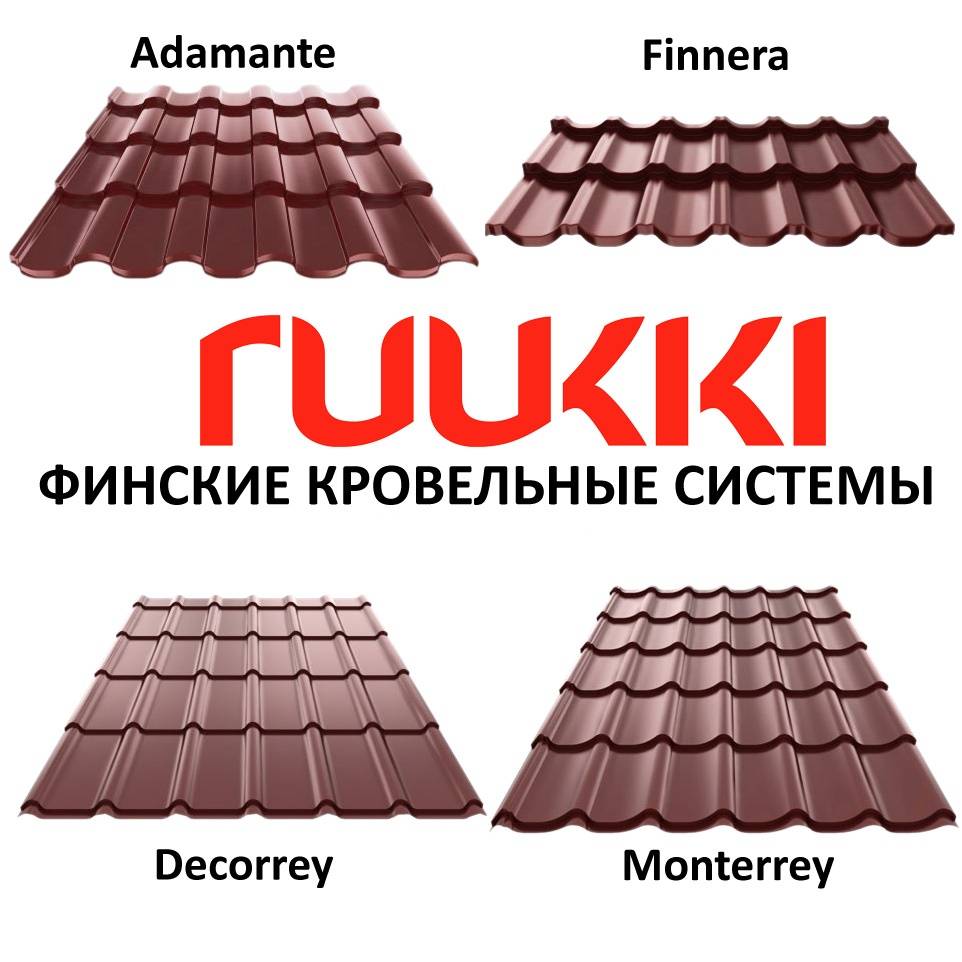

Производитель предлагает множество видов профилей, чтобы удовлетворить любые дизайнерские идеи: Adamante, Cascade, Classic, Decorrey, Elite, Finnera, Vintage, Monterrey.
Металлочерепица Ruukki Monterrey
В процессе изготовления продукции используются инновационные разработки, что позволило вывести бренд в мировые лидеры с заслуженным качеством.
Особенности RUUKKI Finnera
Любая металлическая черепица кладется с нахлестом. Поэтому в технических характеристиках указывается не два, а четыре размерных параметра:
- габаритная ширина и длина (необходимо знать для транспортировки партии);
- полезная ширина и длина (для расчета площади готового покрытия).
Обратите внимание
У самой FINNERA тоже есть особенности:
- шаг волны – 33 см (у многих видов металлочерепицы – 35). Это нужно учитывать при устройстве обрешетки;
- высота ступеньки – 2,2 см (обычно 1,5). Это нужно учитывать при подборе снегозадержателей и других кровельных элементов (не все годятся для покрытия с высоким профилем).
- по гребню волны проходит желобок. Желательно, чтобы саморезы располагались в нем, так они меньше заметны.
Ниже предлагаю вам ознакомиться с особенностями монтажа Руукки.
1. Листы при переноске следует брать за стыковочный край.
3. Ходить по черепице следует в мягкой обуви. Ботинок ставить в понижение волны, параллельно гребню и только там, где под листом есть обрешетка.
Монтаж RUUKKI Finnera
Установка производится снизу вверх (в сторону конька) от одного торца к другому.
1. Устанавливаем по всему карнизу карнизные планки. Крепим к обрешетке саморезами.
2. Первый лист кладем с отступом 5 см от торцевого среза. По вертикали он заходит за край обрешетки на необходимую ширину свеса.
3. Крепим саморезом насквозь к обрешетке в месте понижения первой волны.
4. Соседний по горизонтали лист кладем с нахлестом на первый.
5. Приподнимите второй лист и протяните третий лист под второй на расстояние одного гребня.
6. Крепление листов между собой – саморезами в гребень.
7. На втором торце кровли оставляем такой же отступ. Чтобы не подрезать лист, кладем его с нахлестом в нужное количество волн.
8. Аналогично укладываем второй ряд с нахлестом на первый.
Расчет кровли и ее замер
Чтобы убедиться в том, что крыша прямоугольная, необходимо произвести ее диагональные замеры. Все расчеты производятся по заранее подготовленному чертежу, учитывая сорокасантиметровый выступ листа металлочерепицы за карниз. Этот момент обеспечивает надежную вентиляцию непосредственно под кровельными листами. Каждый скат должен быть рассчитан индивидуально.
Случается так, что для выступающего ската требуются листы металлочерепицы разной длины. В любом случае они должны быть кратны непосредственно шагу волны, а поперечный рисунок карнизного профиля должен быть в одну линию.
Обработка листов в процессе монтажа финской металлочерепицы
Металлочерепицу часто приходится резать во время кровельных работ. Делать это можно исключительно ножницами по металлу, либо же специальным инструментом. Категорически не рекомендуется выполнять это действие абразивными отрезными дисками, установленными на дисковую электрическую пилу. Режущие элементы в данном случае должны быть твердосплавными, а ножницы высечные.
Обрешетка
В качестве обрешетки набивается доска 30х100 мм, установленная с определенным шагом в зависимости от вида черепицы Ruukki ( – 350 мм, Элит – 400 мм, – 300 мм). Монтируя обрешетку, следует заранее определить места крепления проходных элементов. Доска, выходящая на карниз, должна быть толще на 15 мм.
Прокладка под обрешеткой
Монтаж обрешетки следует начинать после прокладки гидроизоляционного материала. Он необходим для того, чтобы обезопасить нижнюю сторону финской металлочерепицы от возникновения конденсата. Гидроизоляционный материал поглощает всю избыточную влагу, возникающую вследствие колебаний атмосферного давления и других факторов окружающей среды.
Торцевая, карнизная и коньковая планки
Торцевая планка монтируется посредством оцинкованных гвоздей к стропилам выше обрешетки на высоте волны листа металлочерепицы. Крепеж карнизных планок производится оцинкованными гвоздями. Расстояние между ними должно составлять 300 мм. Доски прибиваются перед кровельными листами с нахлестом в 100 мм, после чего лист обрезается ножницами по металлу. Коньковые планки крепятся на две дополнительные.
Монтаж металлочерепицы Ruukki
Крепление листов финской металлочерепицы на двухскатной крыше производится с торца, а на шатровой начиная с самой высокой точки ската. Замок волны предыдущего листа накрывается последующим. Для облегчения монтажа листов металлочерепицы, их крепеж начинают с левой стороны ската крыши. Край первого листа устанавливается по карнизу, после чего крепится одним саморезом. Не следует забывать, что металлочерепица должна выступать за линию карниза на 40 мм. Второй лист укладывается таким образом, чтобы нижний край был вровень с первым. Под первой поперечной складкой поверх волны нахлест скрепляется одним саморезом.
Крепление листов к обрешетке
Шурупы с уплотнительной шайбой ввинчиваются под поперечной волной в ее прогиб. Следует отметить, что необходимо 8 шурупов на один квадратный метр профиля, которые располагаются лишь в каждой второй волне листа металлочерепицы.
По профилю следует ходить очень аккуратно, наступая в места прогиба волны и прохождения обрешетки.
Крепление торцовой и коньковой планок
Торцовая планка крепится шурупами к деревянному основанию, покрывая торец поверх волны профиля. Коньковая планка крепится после монтажа всех листов финской металлочерепицы Ruukki, накрывая уплотнительную ленту и шурупы. Саморезы ввинчиваются на каждой второй волне профиля.
Гидроизоляционный слой
Гидроизоляционный материал укладывают поверх стропил параллельно карнизам. Начинают укладку от карнизов и постепенно двигаются к коньку. С торцов и в районе карнизов он должен выступать не менее чем на 20 см за край стены.
Гидроизоляционную мембрану предварительно фиксируют к стропильным фермам при помощи скоб. Она должна свободно провисать между стропилами. Окончательное закрепление материала осуществляется деревянными рейками (32 × 50 мм), которые укладывают вдоль стропил поверх гидроизоляционного слоя.
В районе конька гидроизоляционный материал укладывают так, как указано на детальных чертежах в инструкции по монтажу. При возникновении сложностей следует обратиться к специалистам компании «Вестмет». Они предложат оптимальное решение для конкретного типа конька.
Гидроизоляционный материал следует укладывать с горизонтальным нахлестом около 15 см. При необходимости наращивания материала в длину, нахлесты должны располагаться в районе стропил и быть не менее 10 см шириной.
Инструкции по монтажу металлочерепицы. Подготовка и основные этапы работ. Видео инструкция. Цены на монтаж металочерепицы.
Техническое обслуживание кровли
СЛЕДУЮЩИЕ МОМЕНТЫ НУЖНО ПРОВЕРЯТЬ ЕЖЕГОДНО
- Рабочее состояние вентиляции кровельных конструкций;
- Состояние и крепление систем сбора дождевого стока;
- Состояние и крепление средств защиты крыши;
- Состояние, жесткость и крепление выступов;
- Состояние уплотнений;
- Состояние и крепление саморезов;
- Состояние окрасочного покрытия кровельных листов и нащельников.
Ежегодное техническое обслуживание
В целях обеспечения оптимального состояния и длительного срока эксплуатации кровли, необходимо регулярно проверять ее состояние. В нормальных условиях очистка поверхности кровли происходит во время сильных дождей, при этом все оставшиеся палые листья, ветки и прочее, не смытые дождем, следует счищать ежегодно. Ендовы и системы сбора дождевого стока также требуют ежегодной очистки.
Очистка
Грязь и пятна можно смыть при помощи мягкой щетки и воды. Также можно использовать мойки под давлением (до 50 бар). Более стойкую грязь можно удалить при помощи моющих средств, предназначенных для очистки окрашенных поверхностей. Чтобы убедиться в пригодности моющего средства, прочтите инструкцию по его использованию или обратитесь к производителю. Пятна, которые не смываются обычным моющим средством, можно оттереть тканью, пропитанной растворителем. Окончательную промывку окрасочного покрытия следует проводить сверху вниз, чтобы полностью смыть моющее средство. Завершите очистку промывкой системы сбора дождевого стока водой.
Удаление снега
Обычно снег не скапливается на окрашенной кровле, или его количество не превышает максимальную степень нагрузки кровельной конструкции. Однако если снег удалить необходимо, мы рекомендуем оставить на крыше слой снега (около 100 мм), чтобы защитить покрытие во время уборки.
Независимый рейтинг производителей металлочерепицы в России
Российская металлочерепица – более дешевая альтернатива скандинавской продукции. В производстве профилированных листов предприятия, расположенные на территории РФ, заметно прогрессируют. Количество брендов постоянно растет. Увеличивается ассортимент за счет различных типов профилей и полимерных покрытий.
Grand Line
На первой строчке рейтинга оказывается крупный производитель металлочерепицы в России – компания Grand Line, которая в 2006 года заняла прочные позиции на российском рынке. На выбор представлено более 10 видов полимерных покрытий, отличающихся не только декоративными качествами, но сроком службы.
В ассортименте имеется:
- Kvinta plus – профиль, имеющий канавку на самом гребне. Отличается стильным видом, а также повышенной прочностью.
- Kamea – максимально точно передают вид натуральной черепицы, которая применялась для кровель в античные времена.
- Kredo – жесткий профиль с мягкими линиями, характерными для средиземноморского стиля.
- Classic – листы, обладающие классической геометрией.
«Металл Профиль»
Второе место занимает компания «Металл Профиль», которая в 1996 году открыла свой первый офис в Москве. Спустя год в Зеленограде уже работал завод по производству металлочерепицы. Производитель остается на рынке и успешно развивается за счет использования качественного сырья и высокоточных линий профилирования.
Типы профилей весьма разнообразны:
- «Монтеррей» представляет собой традиционный S-образный профиль со средней высотой ступени.
- «Супермонтеррей» является аналогом предыдущей линейки, но с увеличенной рельефностью.
- «Макси» подходит для крыш с большими скатами, так как имеет больший шаг волны.
- «Каскад» обладает строгой геометрией. Удачно смотрится в сочетании с классическими и современными дизайнами.
- «Монтерроса» оборудована двойной капиллярной канавкой, благодаря которой обеспечивается герметичность верхнего стыка.
- «Монтекристо» имеет симметричный рисунок, прямые линии хорошо сочетаются с округлой формой.
- «Трамонтана» обладает повышенной устойчивостью к ветровым нагрузкам из-за усиленного профиля.
Полезно знать! Компания «Металл Профиль» выпускает металлочерепицу из алюминия, которая имеет полимерный слой VelvetMatt. Материал производят в трех вариациях – «Монтерроса», «Монтекристо» и «Трамонтана».
УЗКМ (Екатеринбург)
На третьей позиции расположился Уральский завод кровельных материалов из Екатеринбурга. Особенностью производителя являются декоративные покрытия типа Printech, которые имитируют окисленную медь, бронзу, обожженную глину и другие материалы. Доступен также глянцевый или матовый полиэстер.
Базовые типы профилей:
- «Монтеррей» – стандартная форма для создания классических дизайнов. Палитра состоит из 11 цветов.
- «Сицилия» — металлочерепица премиум-класса с гарантией на сохранение технических характеристик в течение 50 лет, эстетических – до 20 лет.
«Нева Сталь» (Санкт-Петербург)
Четвертую строчку в топе российских производителей металлочерепицы занимает компания «Нева Сталь» из Санкт-Петербурга. При изготовлении кровельных листов применяется рулонная сталь известных торговых марок – Ruukki, Corus и других. Для защиты материала от воздействий окружающей среды и декорирования предусмотрено пять видов покрытий: пурал, пластизол, глянцевый или матовый полиэстер, PVDF.
Виды продукции:
- «Монтеррей» – стандартный профиль металлочерепицы, имеющий расстояние между гребнями 183,5 мм.
- «Элит» – вариант с более изящной формой волн и увеличенным шагом между ними. Полезная ширина листов составляет 1125 мм.
- «Комфорт» – серия металлочерепицы с канавкой на гребне волны.
Внимание! На заводе «Нева Сталь» созданы все условия для изготовления качественной металлочерепицы. Для защиты от коррозии наносят цинковый слой более 100 г/кв
м листа.
«АРС-Пром» (Тюмень)
Пятерку рейтинга лучших производителей металлочерепицы в России замыкает компания «АРС-Пром» из Тюмени. Современные линии оборудования позволяют изготавливать весь ассортимент строительных материалов из высокопрочной стали за 3-4 дня. Листы и комплектующие элементы от коррозии предохраняет оцинкованный слой 275 г/кв. м.
В ассортименте три вида листов:
- «Каскад» со ступенями прямоугольной формы.
- «Европа» с гребнями увеличенной высоты.
- «Супермонтеррей» с мелкоформатными волнами.
