Установочные коробки
Установочные коробки можно соединять в группы, образуя, таким образом, подобие блоков. Каждый блок состоит из нескольких коробок. Такой принцип является достаточно удобным, так как он позволяет монтировать одновременно сразу несколько устройств, располагая их горизонтально, вертикально по отношению друг к другу, либо рядом. Устройства соединяются специальной рамкой. Между подрозетниками должно быть предусмотрено определенное расстояние — порядка 70 миллиметров. Это значение соответствует принятыми стандартами по расстояниям между устройствами электроустановочного типа.
Монтаж в высокопрочном бетоне с арматурой
Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.
Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.
После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.
Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:
переключить перфоратор на режим отбойника и выбить ее зубилом
Правда это здорово может способствовать появлению новых трещин в штукатурке.
снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)
Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.
Пылесосом удаляете весь мусор и пыль.
Установка коробок под НЕмодульные устройства
Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо выдержать минимальное расстояние
Иначе дальнейшая установка будет невозможна!
В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола — данное изделие не обладает модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей рамки — выдержать расстояние обязательно!
Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если «в притирку» и не точно, а вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.
Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы — ее более, чем достаточно.
Стандартные формы и размеры подрозетников
Металлические подрозетники старого образца
Производители при изготовлении подрозетников придерживаются стандартов основных моделей розеток, чтобы их крепления и размеры совпадали.
Металлические подрозетники старого образца и поэтому выбор их размеров не богат. Существуют модели с внутренним диаметром 65 мм, глубина стакана во всех случаях 45мм.
Пластиковые подрозетники для установки в бетонные и кирпичные стены имеют несколько видов конструкций:
Стандартные;
Стандартный пластиковый подрозетник
- С повышенной глубиной стакана;
- Овальной формы для установки нескольких розеток от 2-5 шт;
- Сборные блоки на одной платформе до 5 шт.
Блок с тремя подрозетниками
Подрозетники для гипсокартона
Пластиковый подрозетник с прижимными планками для установки в полые стены, гипсокартон, ДСП и другие материалы
Подрозетники для плинтусов
Размеры подрозетника, устанавливаемого в плинтус
Монтаж подрозетников в бетонные и кирпичные стены
Сложность установки подрозетников в эти стены заключается в сверлении отверстий в твердой поверхности.
Пример сверления кирпичной стены
Для этого применяются специальные коронки с алмазными, вольфрамовыми или победитовыми зубцами. После сверления проводится ряд стандартных операций:
- По стенам прокладываются провода, крепятся к бетону пластиковыми клипсами с гвоздями повышенной жесткости. При резком ударе молотком они отлично входят в бетонную и кирпичную поверхность.
- Концы проводов на 15-20 см заводят в просверленные в бетоне отверстия, после чего стены штукатурятся.
- После высыхания штукатурки провода продеваются в подрозетник, который на гипсовый раствор устанавливается в отверстие в стене.
- Когда гипс высохнет, покрасят стены или сделают другую декоративную отделку, можно будет разделывать провода, подключать и крепить розетку или выключатель.
Подрозетники с повышенной глубиной стакана применяются, когда в сеть от одной розетки подключаются еще несколько, розеток, выключателей или других элементов проводки. В этом случае заводится большое количество проводов, чтобы их разместить подрозетник делается глубже.
Достоинства и недостатки открытого монтажа
Все эти способы проводки для деревянного дома имеют свои достоинства и недостатки. Монтаж проводки по деревянной стене дома в гофрированной трубе проще всего, не возникает и проблем с расключением в распределительной коробке.
Минусом является неэстетичность такого способа, а также необходимость съема всей гофрированной трубы целиком, чтоб получить доступ к одному кабелю. В этом отношении кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», причем подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия. Кабель-канал удобен при монтаже — его легко открыть и закрыть, и относительно безопасен для деревянного дома, так как сам по себе производится из негорючего пластика.
Обратите внимание, что заделывать провода под настоящий плинтус недопустимо!
Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину». Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки вроде сварочного аппарата нужно предусмотреть розетку, к которой подведен подходящий кабель сечением не менее 2,5 мм.
Видео описание
Наглядно про электропроводку в деревянном доме смотрите на видео: Отдельный пункт электромонтажных работ – обустройство заземления. Причем, заземлять надо не только розетки, но и трубы, по которым проложены провода
Поэтому так важно делать надежное соединение в местах соединений труб с чашками – зачастую их дополнительно соединяют проводами
Выполнение заземления электросети является обязательным условием для обеспечения противопожарной безопасности – ни один новый проект электропроводки, в котором не предусмотрено заземление, не будет принят контролирующими органами.
Все трубы должны быть заземлены Источник zgbox.ru
Спаивание – это самый надежный и качественный вариант соединения чашечек с подводящими трубами из всех возможных. Такой тип крепления обеспечивает безопасный, устойчивый к механическим повреждениям и антикоррозийный контакт.
Развальцовка концов труб, которые находятся в чашечке, проводится, если они выполнены из меди. Когда применяются трубы из стали, используется гаечное соединение. Для этого на концах труб нарезается резьба. Гайки плотно закручиваются, фиксируются и обрабатываются антикоррозийным средством.
Класс защиты распределительных чашечек должен соответствовать значениям не ниже IP-54, обеспечивающим предотвращение попадания в нее любого вида пыли и водяных капель.
Описание процесса установки
Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.
Далее, в зависимости от вида устройства, процесс установки будет немного различаться.
Установка накладной розетки
Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.
Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.
После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.
Установка блока розеток
Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.
Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.
Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.
Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.
На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.
Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.
На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.
Установка одиночной, утопленной розетки
Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.
Технология и серкеты как штукатурить гипсокартон под обои
Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.
Следующий этап, это установка коробки — подрозетника в подготовленное место
Важно не забыть продеть электрический провод через отверстия ,специально предназначенные для этого. Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию
Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.
Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.
Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения
После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.
В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).
Как найти скрытую проводку в стене квартиры прибором и без
Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:
- Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
- Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.
Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.
Можно выбрать и другие виды кабелей:
- ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
- NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.
При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.
Пластиковый подрозетник для электрической розетки размер подрозетника
Если в помещении планируется замена или установка электророзеток, то среди прочих деталей обязательно должен присутствовать и подрозетник. Правда, никто, кроме электрика во время установки, его не увидит, ведь подрозетник – это всего лишь основание, так сказать, «гнездо», невидимая, но очень важная часть любой розетки. Кроме того, их используют при монтаже выключателей, различных датчиков, регуляторов освещения, реле для теплого пола и прочего.
Видимо, поэтому существует и более официальное название подрозетника – монтажная, или установочная коробка. По сути, это одно и то же, хотя некоторые различают эти понятия, считая, что подрозетники предназначаются для скрытой установки, а монтажные коробки – для открытой. На деле же разницы нет.Итак, подрозетник/монтажная коробка представляет собой небольшую ёмкость, которую размещают в подготовленное для розетки углубление в стене, а уже затем монтируют саму розетку. На корпусе подрозетника есть отверстия под входящие провода, обычно на дне, и различные приспособления для крепления розетки. Чаще всего, из-за своей универсальности, применяются круглые, похожие на стаканчик, подрозетники, но они также могут быть квадратной, прямоугольной или овальной формы.Также эти детали производятся разных размеров, разной глубины и могут отличаться способом установки. Так, ширина подрозетников в основном 60мм или 75мм, а глубина от 25мм и больше, и подбирается в зависимости от потребности. По способу же установки различают изделия для монтажа в кирпичных и бетонных стенах, в стенах из гипсокартона, а также поверх стен.
Какой подрозетник выбрать размер подрозетника
Материалом для изготовления подрозетников в основном служит пластик, а также металл. Пластиковые изделия дешевле, металлические дольше служат и надёжнее. Если пластик некачественный, то розеточные распорки, которыми она фиксируется в корпусе подрозетника, могут повредить его стенки и даже прорвать их. В результате розетка может выпасть, что опасно для здоровья и жизни человека, а особенно детей. Поэтому качеству установочных коробок нужно уделять достаточно внимания.Устанавливая подрозетник в сплошную стену, отверстие для него нужно сделать чуть шире и глубже, собственного размера – так, чтобы он не слишком провалился внутрь, но и не выступал над поверхностью стены. Боковые выступы на корпусе подрозетника должны располагаться по горизонтали, намеченной строительным уровнем. Для фиксации обычно применяется строительная гипсовая смесь или алебастр, которые быстро твердеют. Поэтому работать при установке розеток нужно без особого промедления.
Монтаж подрозетника в стену размер подрозетника
Отверстие сбрызгивают водой, закладывают в него некоторое количество смеси и вставляют подрозетник с протянутым в него кабелем. Край подрозетника должен быть вровень со стеной. По бокам также закладывают смесь. После затвердевания излишки достаточно легко убрать. Если установка производится в тонкой стене, то для улучшения звукоизоляции можно к подрозетнику прикрепить небольшой кусочек соответствующего материала.На стенах из гипсокартона и подобных им установочные коробки фиксируются при помощи регулируемых лапок с винтами.Кроме всего прочего, подрозетник может применяться и как распределительная коробка (распаечная), если использовать крышку и клеммники.
Стандартные размеры подрозетников
Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.
Стандартные размеры подрозетников
Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.
Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.
Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.
Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.
Подрозетники для деревянных домов
Подрозетники для деревянных домов хотя и металлические, но не поддаются сварке Выбирая подрозетники для деревянного дома, следует останавливаться на изделиях из металла. В большинстве случаев для их изготовления используется черное оцинкованное железо. Учитывая особенности эксплуатации коробок, применение меди или алюминия экономически нецелесообразно.
В соответствии со СНиП в целях пожарной безопасности в строениях из бруса, бревна и фанерных панелей должна быть установлена открытая проводка. Исходя из этого, предполагается монтаж внешних приборов управления накладного типа. Утапливать их в том случае, когда кабель идет по стенам, просто нелогично.
Устанавливается металлический подрозетник для дерева в таких случаях:
- Нужно вывести проложенный открытым способом кабель из соседней комнаты для монтажа смежных розеток с общим подводом. При установке на массив древесины вес приборов значения не имеет.
- Внутренние и внешние стены представляют собой щиты, сделанные из фанеры и базальтовый ваты. Этот материал не горит и является отличным диэлектриком. В нем можно прокладывать коммуникации любой мощности, так как вата защитит и от открытого пламени, и от высокой температуры.
- Прокладка кабеля внутри массива древесины. Допускается пропуск проводов внутри гофрированных металлических трубок. Это очень сложная и трудоемкая работа, но ценители эстетики готовы ради нее нести большие расходы.
Монтаж одиночного подрозетника
Для того чтобы закрепить одну коробку в стене потребуется:
- Уровень,
- Карандаш, кисточка/пульверизатор, маленький шпатель,
- Зубило,
- Молоток,
- Дрель с круглой насадкой, имеющая диаметр 68 мм,
- Алебастр, вода.
Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.
Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.
В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.
Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.
После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.
После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.
Правильная прокладка проводки, крепление розеток и выключателей в деревянном доме
Способов выполнения проводки существует множество, но правильных всего несколько. Прежде чем приступить к монтажу проводов, необходимо определить трассу его крепления, места будущего расположения распределительных коробов, розеток, источников света и выключателей.
Установка розеток в деревянном доме со скрытой проводкой не портит интерьер, но она имеет свои особенности Источник lv.grupoquepasa.com

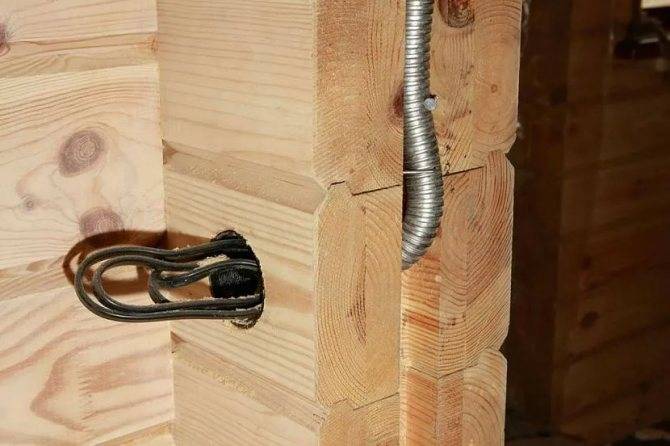

Скрытая проводка осуществляется за счет укладки кабелей в специальные трубы, выполненные из огнеупорных материалов, и проводится в следующем порядке:
- Подготовка маршрута укладки кабеля и вырезание канавок. Далее, закрепляются распределительные короба (с учетом доступа к проводам после обшивки);
- Протяжка проводки через стены выполняется с использованием специальных металлических гильз с заглушками (аналогичная процедура проводится для подключения розеток и выключателей);
- Выбор материала, из которого будут выполнены трубы (оптимальным вариантом считается медная). Их концы зачищаются, чтобы избежать повреждения изолирующего слоя. Трубы закрепляются на стенах с использованием хомутов;
- Протягивание кабелей через трубы или специальные пластиковые каналы, и проведение предварительного тестирования изоляции;
- Затем выполняется распределение пучков проводки и оставляется запас в 20 см. Кабеля соединяются друг с другом и изолируются специальными колпачками;
- Провода подсоединяются к о всем необходимым местам, в соответствии с цветовой маркировкой.
Проводка в бревенчатом доме принципиально ничем не отличается от работ в брусовой постройке.

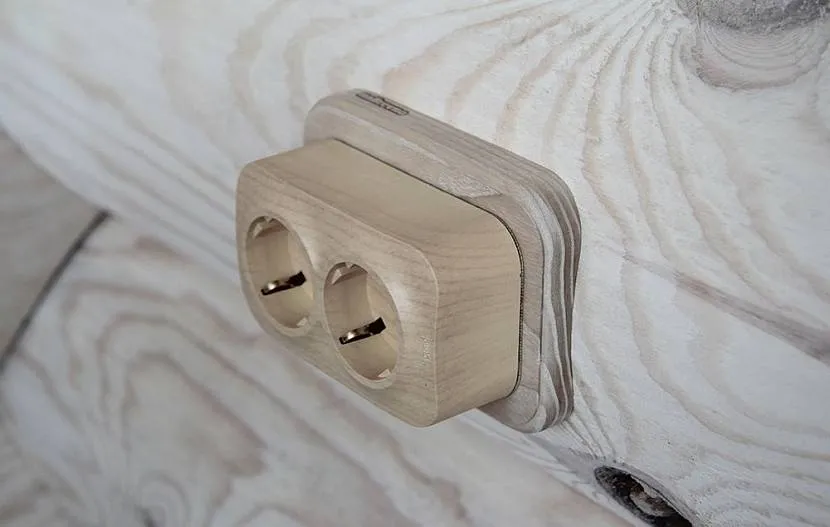

Розетка в деревянном доме может быть и деревянной, но основные требования к ее установке остаются прежними Источник story-cklad.ru
Устройство распределительного щита
Общий распределительный щит для проводки в деревянном доме должен иметь металлический корпус.
Внутри щита располагаются вводный автомат защиты, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Там же находятся автоматы защиты, отвечающие за отдельные группы — столько же, сколько и УЗО.
https://youtube.com/watch?v=B3Sv0Te8yBc
Именно автоматика отвечает за защиту проводки от короткого замыкания и утечки по току, которая может привести к поражению электротоком. Существуют правила расчета выбора защитных устройств по характеристикам, и делать этот выбор лучше предоставить профессионалу.
Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, общий вводный автомат — однофазный, на 25 А, типа С. Автоматы устанавливают по отдельным группам потребителей (выбираются соответственно сечению провода). На кабель сечением 1,5 мм (освещение) должен устанавливаться автомат в 16А. На кабель 2,5 мм — 20А.
Для подбора УЗО существуют отдельные правила. Главное из них гласит, что ограничение по току для УЗО должно быть на порядок меньше, чем для автомата.
То есть автомат в 16 А комплектуется УЗО на 20А, и так далее. Трехфазный ввод для проводки в деревянном доме используется очень редко.
Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции.
Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.
Установка подрозетников в гипсокартонные, фанерные, ДСП стены с полым пространством
Для этого случая подрозетники имеют особую конструкцию с зажимными планками. Последовательность установки включает следующие операции:
- В большинстве случаев проводка прокладывается за гипсокартонной стеной;
- При установке конструкции на лицевой стороне стены делаются отметки, где будут размещены подрозетники;
- Потом в гипсокартоне специальным приспособлением сверлятся отверстия, вытаскиваются провода на 15 -20 см;
- В технологические отверстия продеваются провода, подрозетник вставляется в отверстие;
- Вращением отвертки болтов на корпусе подрозетника, планки прижимают его с обратной стороны к поверхности стены;
Пример, как прижимается подрозетник к гипсокартону
После отделки лицевой поверхности стены можно устанавливать и подключать розетки.
Примерные цены на элементы крепления и подрозетники для полых стен
| Элементы | Габариты в мм | СТОИМОСТЬ в РУБ. |
| Шуруп для крепления розеток | 3,1:10 мм | 6 |
| Шуруп для крепления розеток | 3,1:25 мм | 8 |
| Одиночная коробка коробка | Ø 68мм, высота стакана 50мм | 75 |
| Обычная коробка | Ø 68мм, глубина стакана 65мм | 90 |
| Коробка с двумя стаканами | Ø 2х68мм, глубина стакана 50мм | 180 |
| Коробка для установки бра | Ø 35мм, глубина стакана 40мм | 130 |
Общие правила монтажа
Устройство проводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:
- точка ввода кабеля от ЛЭП в стену, а также точки прохождения кабеля через внутренние перекрытия только в металлических толстостенных гильзах;
- расстояние от кабеля до стены при монтаже открытым способом не меньше 10 мм;
- обязательно монтируется заземление;
- используется только кабель в негорючей оболочке;
- подрозетники и распределительные коробки в деревянном доме только из металла;
- соединения проводов между собой только в монтажных коробках, и только при помощи пружинных/винтовых клемм или пропаянной скрутки, которая закрыта кембриком или колпачком;
- непропаянная скрутка недопустима.
Обязательно устанавливают УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.
Тестирование электропроводки

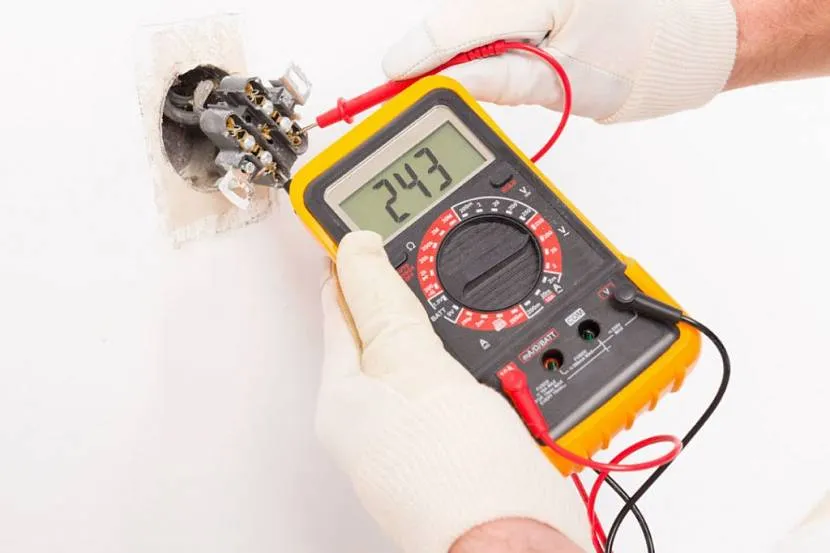

Тестирование электропроводки выполняется при использовании точного сертифицированного специализированного оборудования, и должно проводиться исключительно специалистами, которые могут правильно обработать выдаваемые приборами данные.
Тестирование обязательный этап перед запуском домашней электросети Источник kvlservices.be
Процесс проведения проверочных тестов включает в себя следующие манипуляции:
- Визуальный контроль;
- Измерительные работы по выявлению сопротивления изоляции проводника;
- Профилактические замеры заземления;
- Проверка работоспособности системы автоматического отключения;
- Выявление нулевой фазы электросети;
- Контрольное тестирование защитного оборудования;
- Выявление разрывов в соединении проводки с устройством заземления.
После завершения всех необходимых работ, специалистами выдается документ, который содержит данные о проведенном тестировании. Такая операция является важным элементом выполнения проводки в брусовом доме, так как позволяет предупредить порчу имущества и обезопасить обитателей здания.
Заготовка раствора и установка в нишу
Следующий этап – установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.
Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.
Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.
Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.
Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.
Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.
Так как выходное отверстие в самом подрозетнике находится сбоку.
Раствор закидывается в просверленное отверстие ниши.
В нишу вставляется подрозетник.
Все затирается шпателем и снаружи убираются остатки раствора.
Основная задача – выровнять и зафиксировать подрозетник на своем месте
Обратите внимание на то, чтобы его края не выступали из стены
Как только раствор схватится, можно удалить все лишнее изнутри.
После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.
