Строительство мансардной крыши своими руками

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Устройство мансарды

Лучше всего устройство мансарды планировать на стадии проектирования дома. Это позволит заранее и правильно сделать расчет несущих конструкций крыши.

Мансардная крыша

Размеры мансарды должны быть приняты такими, чтобы там можно была возможность обустроить жилое помещение.

Крыша мансарды — многослойная и состоит из следующих слоев: кровли, гидроизоляции, обрешетки, утеплителя, пароизоляции и внутренней декоративной отделки.

Строительство мансардной крыши начинается с проектирования. Это первый и очень важный этап, от которого зависят технические и эксплуатационные характеристики мансарды.

Предварительно проводятся исследования здания-основы, обращается внимание на общее зрительное восприятие всего дома

Важно чтобы коммуникационные и инженерные структуры мансардного помещения были взаимосвязаны с домом

Если эти функции не совпадут, то возникнет необходимость разработки отдельных технических решений.

В проекте должны учитываться функциональные возможности крыши, ее прочность и надежность, а также все предполагаемые нагрузки.

На стадии проектирования определяются элементы и конструкции мансардной крыши, которые будут определять конфигурацию крыши, ее общий внешний вид и гармоничное единство всей конструкции в целом.

Устройство мансардной крыши

Монтаж мансардной крыши рекомендуется начинать с установки окон. Мансардные окна бывают вертикальными и наклонными (скатными).

Угол наклона должен совпадать с уклоном крыши

Очень важно чтобы окна могли открываться для проветривания помещений. Наиболее часто применяются скатные окна. Они обладают множеством положительных качеств:

Они обладают множеством положительных качеств:

• пропускают максимум света, что позволяет решить проблемы с освещением;
• через такие окна откроется прекрасный вид на облака и звездное небо;
• за счет устройства более простой системы гидроизоляции, у них намного ниже стоимость, чем у вертикальных окон;
• скатные окна более надежные за счет небольших ветровых нагрузок.

Для устройства оптимального освещения и поддержания необходимого микроклимата в мансарде, необходимо соблюдать определенное соотношение площадей окон и стен.

При выборе типа окон для мансарды очень важно учитывать материал и конструкцию кровли. Это влияет на способы их крепления. Если устройство крыши мансарды изначально не предусматривалось, то требуется решать вопросы по установке лестниц, окон и усиленной тепло и звукоизоляции

Если устройство крыши мансарды изначально не предусматривалось, то требуется решать вопросы по установке лестниц, окон и усиленной тепло и звукоизоляции.

Неплохо, если есть возможность расположить лестницу через люк на чердак. Если помещения дома небольшие для экономии места лучше всего устраивать винтовые лестницы.

Работы по устройству мансардных помещений требуют высокого профессионализма, знания технологии и тонкостей данного дела. Особые требования предъявляются к безопасности строительных работ и их качеству.

Специалисты, выполняющие монтаж мансарды, должны обладать высокой квалификацией и опытом.

Поэтому строительство мансардной крыши своими руками может привести к нежелательным результатам в процессе производства работ и дальнейшей эксплуатации крыши.

Поручая все работы квалифицированным специалистам, вы не только сэкономите средства, силы, время, но и порадуете себя и своих близких прекрасным, уютным и комфортным помещением.

Конструкция мансардной кровли

Крыша мансарды отличается от тем, что скат разделяется на две части, одна из которых более пологая, а другая — крутая. Она может быть выполнена различным образом и быть:

• Двускатной, имеющей один уровень. Представляет собой крышу обычной конструкции, которая располагается над мансардой. Проектирование и расчет кровли мансардной крыши не отличаются сложностью, а работы доступны для самостоятельного выполнения. В этом случае площадь помещений не велика, они имеют потолки малой высоты.
• Двускатной одноуровневой с ломанной поверхностью. Крыша имеет четыре поверхности ската, расположенными под разными углами. Сложность проектирования и сооружение несколько усложняются, при этом площадь помещения возрастает.
• Одноуровневая консольная. Она имеет сходство с односкатной крышей. В этом случае значительно усложняется проектирование и монтаж конструкции. Площадь помещений существенно возрастает, оконные проемы увеличиваются.
• Смешанного типа, расположенная в двух уровнях. Наиболее сложная конструкция в отношении расчетов и проектирования, а также работ по установке, так как ее сооружение возможно только при строительстве дома.

Виды крыш

Как построить мансардную крышу своими руками: полезные советы

Обратите внимание на то, что размер мансарды напрямую зависит от того, какой угол имеет наклон крыши. Чем он больше, тем меньше будет полезной площади на мансарде, поскольку угол способен украсть высоту комнаты на мансарде, учтите это

Но и экспериментировать с углами наклона тоже не стоит, поскольку он играет важную роль при сбросе осадков с крыши помещения.

А если вы строите дом там, где преобладает ветреная погода, то угол наклона можно и сократить

Итак, ломаная крыша своими руками будет гораздо качественнее, если вы при строительстве примите во внимание следующие советы и сделаете так, чтобы все было отлично:

если дом сооружается в тихом месте, то угол наклона крыши желательно увеличить, даже с учетом того, что размер полезного помещения на мансарде при этом может значительно сократиться. Но зато при сильных снежных осадках снег быстрее опадет с крыши;
требования к обустройству гидроизоляции, а также тепло- и звукоизоляционных материалов на мансарде будут такими же, как и при обустройстве их в обычном помещении, поскольку мансарда относится к жилому фонду;
мансардную крышу следует покрывать шифером или же керамической черепицей

Не рекомендуется применять металл из-за плохих теплоизоляционных характеристик;
в качестве теплоизоляции на крыши следует применять не горючее сырье , а деревянные элементы крыши обрабатывайте противогрибковыми средствами;
необходимо оснастить строение мансардной лестницей, она может быть наружной или внутренней, при этом сооружение наружной мансардой лестницы не сокращает полезную площадь помещения, но попасть наверх можно только с улицы;
гораздо проще в эксплуатации являются внутренние типы лестниц, но они отбирают много места, что очень важно, если дом и так не слишком большой. Наиболее экономный вариант в плане площади – это потолочная лестница на шарнирном соединении или винтовая.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

Схема расположения материалов в мансардной крыше

1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

• скобами ко второму сверху венцу бревен или брусьев;
• на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

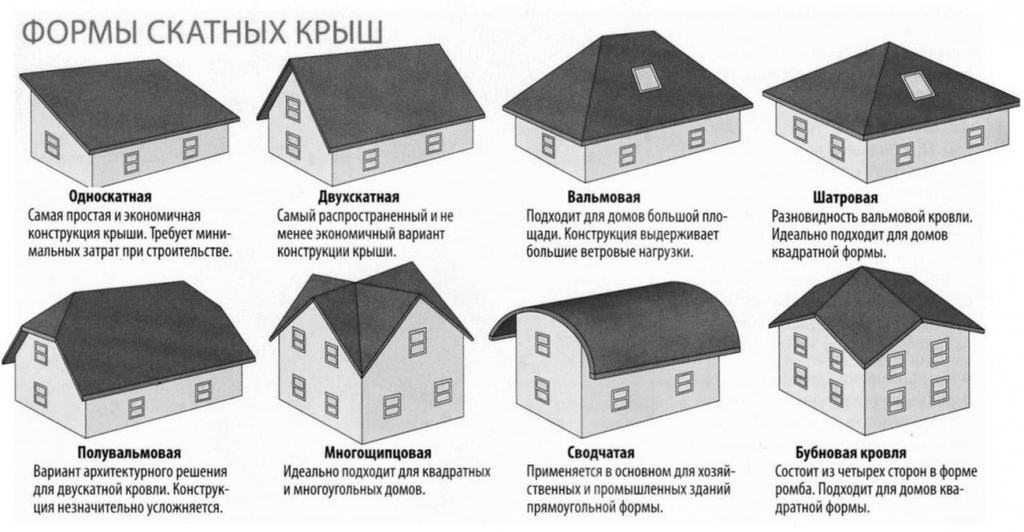

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Проведение монтажных работ

Сооружение стропильной системы

Считается, что лучшим материалом для этого является древесина хвойных пород деревьев, влажность которой составляет менее 22%. Предварительно древесину необходимо подвергнуть защитной обработке для повышения долговечности конструкции и безопасности ее эксплуатации.

При монтаже мансардной кровли большое значение придается выполнению диагональных связей и подкосов. Во избежание возникновения прогиба устанавливается ригель, который располагают горизонтально.

Процесс строительства заключается в производстве следующих работ поэтапно:

• Производится укладка балок, которые являются основными элементами конструкции. Их основание должно быть качественно изолировано от воздействия влаги. При монтаже на основание, сделанное из дерева, это мероприятие не производится.
• К балкам фиксируются стойки из бруса. На их основании должна быть организована гидроизоляция. Монтаж стоек производится с интервалом, не превышающим два метра. Расположение стоек происходит строго в одну линию, отклонения не допускаются. Впоследствии они облицовуются.
• После этого осуществляется установка верхнего бруса и фиксация его при помощи гвоздей или скоб.
• Для сооружения мауэрлата, который представляет собой опору нижней балки, применяется брус или доска. При его установке следует помнить о необходимости гидроизоляции.
• Стропильные ноги устанавливаются на расстоянии 1-1,2 м друг от друга. Для их изготовления применяется доска прямоугольного сечения, в структуре которой не должно быть сучковатости. Для правильной установки ног, крайние из них закрепляются первыми, далее натягивается трос или леска, и уже по ней закрепляются остальные. В завершении они соединяются между собой сверху доской.
• При длине стропил менее 8 метров, установка балки конька не обязательна. Ее заменяют, как правило, специальными растяжками, позволяющими закрепить потолок помещения мансарды.
• Работы по установке кобылок аналогичны монтажу стропил. В начале крепятся крайние кобылки, а затем все остальные. После этого к ним прибивается доска подола, которая предотвратит задувание ветра и проникновение осадков под кровлю.

Строительство мансарды

В местах установки окон монтируются дополнительно брусья в поперечном направлении. В завершении сооружения кровли происходит крепление обрешетки для монтажа пароизоляции.

Утепление мансардной крыши

Конструкция кровли мансардного помещения должна выполняться многослойно.

Слой теплоизоляции в обязательном порядке должен обладать огнестойкостью. Чаще всего, материалом для этого служит минеральная вата.

Нарушения технологии утепления крыши могут привести к крайне неприятным последствиям. В жаркие дни воздух в помещении будет иметь высокую температуру, а в морозное время возникнут сложности при отоплении пространства мансарды. Кроме этого, мероприятия по теплоизоляции должны быть проведены и со стенами.

Устройство гидроизоляции

Как правило, в качестве материала для создания гидроизоляции применяют рулонный гидроизоляционный материал. Он стелится под самой крышей сверху контробрешетки. До укладки материал располагают по месту его нахождения с учетом обеспечения нахлеста, необходимого для его крепления.

Для создания дополнительной изоляции от воздействия влаги могут быть использована СБС-битумная мембрана и ей подобные материалы.
Гидроизоляция

Устройство вентиляции

Качественно выполненная вентиляция предполагает соблюдение определенных требований:

• не должно существовать препятствий при перемещении воздуха от карниза в направлении конька;
• воздушная прослойка над слоем теплоизоляции должна составлять не менее 500 мм;
• отверстия для вытяжки воздуха необходимо располагать в точке крыши, имеющую максимальную высоту.

Виды мансардных помещений частных домов

В деревянном или кирпичном доме вместо второго этажа можно обустроить мансардное помещение с системой вентиляции и отоплением. Оно тоже будет пригодно для жилья. У такого варианта большое количество преимуществ. Главное заключается в том, что постройка полноценного второго этажа сооружения связана с серьезными финансовыми затратами. Необходима перестройка фундамента и обустройство лестницы. Для реализации мансарды понадобится гораздо меньший бюджет.

Существует несколько вариантов строения мансардной крыши. Выбор конкретного основывается на жилой площади, а также нуждах хозяев дома.

Виды мансардных конфигураций:

• Одноуровневая. Единственное мансардное помещение размещается под двухскатной крышей с прямой либо ломаной конфигурацией. Установка такого сооружения не приводит к утяжелению кровли, поэтому его удобно ставить в строящихся или ремонтирующихся домах. С расчетами и подготовкой плана работ справится любой человек, даже если он не имеет соответствующего опыта. Согласно нормам строительства, в жилой комнате нужно делать потолки по высоте от 2.5 метров.
• Одноуровневая консольная. Такая конструкция устанавливается под асимметричной крышей. Для увеличения полезного пространства помещения, ее частично размещают за пределами дома. Под выступающей частью мансарды можно построить навес или гараж. Такая конструкция будет смотреться гармонично. Крыша здания с консольной мансардной асимметрична: большую его часть покрывает двухскатная крыша, а консоль выступает в качестве односкатной «заплатки». Для такой конструкции возможно размещение вертикальных окон, идеальных при естественном освещении. Но стоит понимать, что проектирование консольной мансарды под силу только архитекторам, а для монтажа потребуется бригада опытных работников.
• Двухуровневая. Реализации такой конструкции допустима, если высота крыши в сооружении больше пяти метров. Мансарда состоит из двух комнат, размещенных друг над другом, связанных лестницей. Такие конструкции не выйдет установить для готового дома. Двухуровневую мансарду необходимо предусматривать еще на этапе строительства. Для нее требуется специальный фундамент. У скатов крыш особая форма, для них необходима установка стропильной системы специальной схемы. В данной конструкции опорой для второго уровня выступают колонны. Надежность мансарды определяется правильностью расчетов, а также опытом и квалификацией архитектора.

Усилиями дизайнеров, консольные и двухуровневые варианты мансардных крыш смогут стать очень стильными сооружениями. Достичь уникального облика можно путем использования панорамного освещения, включения дополнительных элементов, например, оранжереи. Также возможно создание детской или спальной комнаты с естественным светом. Такой вариант будет смотреться премиально. Но для самостоятельного монтажа лучше выбирать устройство крыши с мансардой одного уровня.

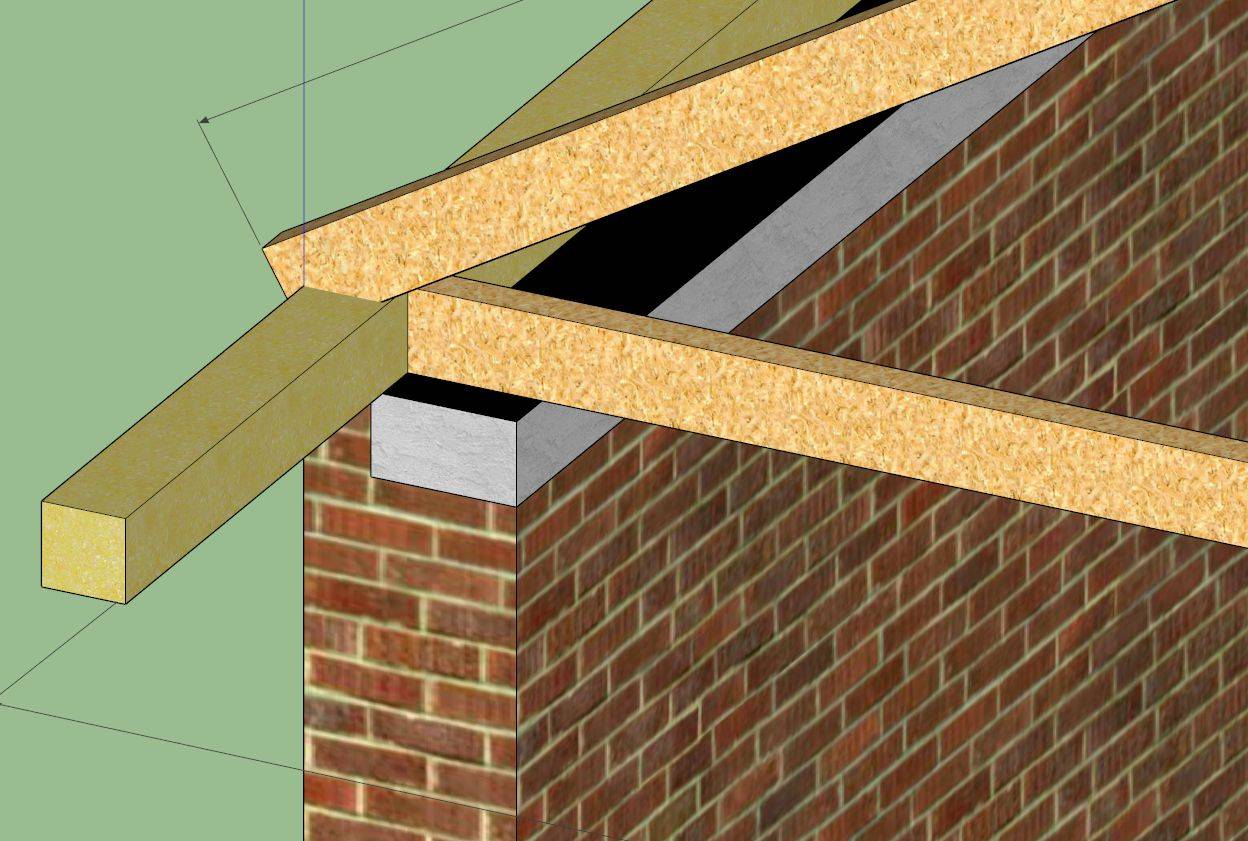

Обустраиваем мауэрлат

Мауэрлат – основание для конструкции крыши, которую планируется строить. На него выкладываются стропила, затем утеплитель и изоляционные материалы, после чего устанавливается непосредственно кровля.

Функции мауэрлата:

• надежное крепление стропильных элементов;
• снижение нагрузки на фундамент;
• простота установки других слоев крыши.

Как рассчитать мансардную крышу, чтобы мауэрлата было достаточно? Его делают из деревянных досок или бруса. Этот материал должен быть прочным. Лучше выбирать дуб, но можно подобрать в магазине и другой элемент. Заменять самодельным деревом, выпиленным в домашних условиях, не рекомендуется – все этапы обработки для увеличения надежности и прочности в домашних условиях не осуществить.

Чтобы закрепить материал, нужны шпильки из металла или прочная проволока. Если дом состоит из бетонных блоков, то пригодятся шпильки. Они вбиваются в бетонную полость. Проволокой крепится материал к кирпичу. Но на такую работу будет затрачено больше времени. Причина – необходимость внедрить крепеж в кладку, чтобы достигнуть высокий уровень надежности.

Если крышу обустраивают на этапе строительства дома, то проволоку вставляют между последними кирпичами и по центру одного из кирпичей. Далее ждут, пока цемент полностью высохнет и продолжают работу.

Если монтаж мансардной крыши своими руками производится на деревянные стены, то понадобятся нагели

При этом важно применять рубероид или другой схожий по качествам материал, который позволит достигнуть высокий уровень гидроизоляции и защиты всех деревянных элементов

Как правильно сделать мансардную крышу дома с учетом правил крепления опор? Необходимо учитывать ширину будущей мансарды. Если она соответствует периметру дома, то есть покрывает всю сторону, лучше установить самые толстые балки. Они выкладываются поперек стен и служат опорным элементом. В зависимости от того, сколько получится стропильных пар, подсчитывается количество опор – эти показатели равны.

Фиксировать к стенам балки нужно по тем же правилам, которые действовали при крепеже мауэрлата – проволокой к кирпичу и так далее. На данном этапе нельзя забывать о применении рубероида – он актуален на всех этапах с работой деревянных элементов.

Возведение стропильной системы

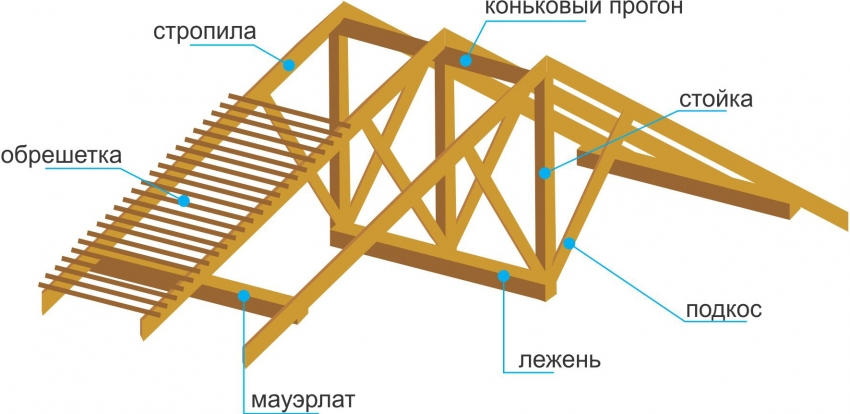

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор».

Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

установка готовых стропильных ферм

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения.

Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками.

С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

шаблоны готовых стропильных ферм

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки.

С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Варианты устройства домов с мансардой, конструктивные особенности

Когда речь заходит о строительстве загородного дома, первое, что приходит в голову, — образ строения с мансардным этажом. Мансарда по сути является облагороженным подкровельным пространством, приспособленным для выполнения тех или иных функций жилого помещения. Такая конструкция дома значительно расширяет эффективно устроенное пространство и делает его уютнее. В мансарде можно создать спальные помещения, кабинет или тренажёрный зал.

Традиция использования чердака в качестве жилой площади зародилась ещё в семнадцатом веке, когда семьи были большими и люди были вынуждены использовать дополнительную площадь.
