Устройство и назначение шины дополнительного уравнивания потенциалов

Подбор сечения ГЗШ

Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.

Чему же верить и как собирать щитовую РЩ-0,4кв? Поскольку циркуляр является своеобразной выжимкой правил и уточнений ПУЭ, то конечно, можно отталкиваться и от него.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

Дополнительные размеры медных шин:

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.

Здесь как понимаете, размеры уже будут существенно отличаться.

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.

Виды монтажа

Монтаж КУП для металлических труб

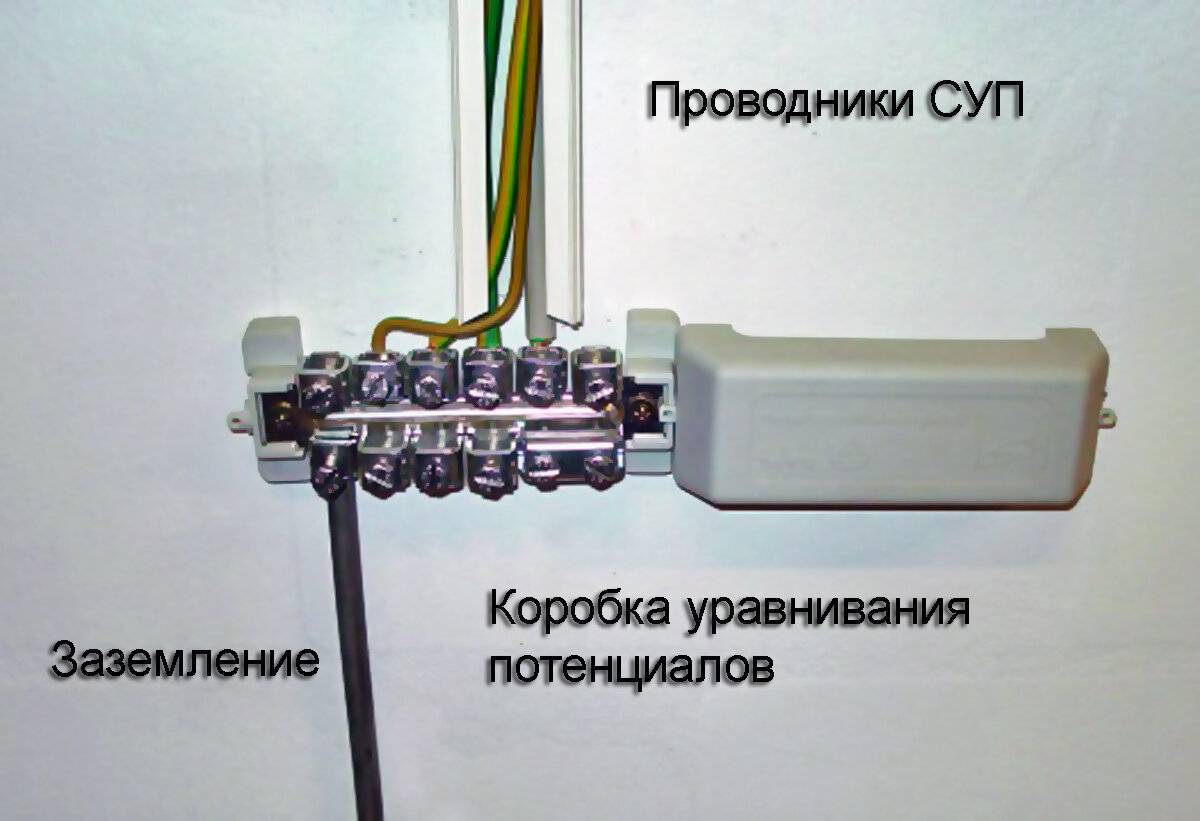

КУП представляет собой пластиковый корпус, где помещается внутренняя шина – важнейшая часть заземляющего устройства. Она соединяет проводники с металлическими трубами горячего и холодного водоснабжения, газоснабжения, канализации, отопления, а также электроприборами, находящихся в помещении. К коробке подключают заземляющие провода от розеток и включателей. От внутренней шины отводят проводник до квартирного щитка, через который происходит подключение к главной заземляющей шине, находящейся на вводе здания.

Монтаж КУП для пластиковых труб

При установке пластиковых труб в СУП подсоединяются металлические краны и смесители. Также металлопластиковые трубы могут иметь диэлектрические вставки, которые подключают к основному контору.

Система обеспечивает одинаковый потенциал всех металлических элементов в здании. В случае возникновения напряжения на каком-либо объекте, оно переместится через заземляющий проводник к общему контуру.

Распределительную коробку устанавливают таким образом, чтобы она не нарушала интерьер помещения. При установке систем необходимо придерживаться определенных правил:

  • установка КУП производится в месте прохода стояков;
  • обеспечивается свободный доступ к КУП;
  • обязательное подключение всех доступных открытых элементов электрооборудования, а также защитных проводников и сторонних проводящих частей;
  • монтаж системы в санузлах, ванных комнатах выполняется в обязательном порядке.

СУП создают в процессе строительства дома. Если в старых постройках она отсутствует, то в целях электробезопасности проводится монтаж такого оборудования. Для того чтобы эффективно и безопасно провести монтаж КУП предварительно изучается система заземления здания.

В некоторых случаях проводить установку КУП запрещается. Так, если в подъезде схему заземления установили без заземляющего проводника, то уравнивание потенциалов делать нельзя. Поэтому подобную работу необходимо поручать только специалистам.

Основная система уравнивания потенциалов

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Система уравнивания потенциалов в жилом доме

Согласно приведенной схеме ОСУП состоит из следующих элементов:

  • контура заземления (заземляющего устройства);
  • лавной заземляющей шины (ГЗШ);
  • нулевых защитных проводников;
  • проводников уравнивания потенциалов.

Перечень проводящих частей в электроустановках до 1 кВ, подлежащих соединению в ОСУП, определен в п. 1.7.82 ПУЭ. Главную заземляющую шину можно установить внутри вводно-распределительного устройства или обособленно, при соблюдении следующих условий: расположение неподалеку от защищаемого объекта, обеспечение доступа для ее обслуживания и обязательной защиты от возможного прикосновения. Внутри вводно-распределительного устройства в качестве ГЗШ используют шину нулевого защитного проводника РЕ, что обеспечивает не только подключение защитного нуля питающей входящей линии с нулевыми проводниками распределительной сети здания, но и выполняет функцию присоединения отдельных проводящих частей и заземляющих устройств. Отдельно расположенная шина соединяет только входящие в ОСУП токопроводящие конструкции и заземлители. Площадь сечения такой ГЗШ должна быть не менее площади сечения нулевого защитного проводника питающей входящей линии. Главную заземляющую шину изготавливают из меди, возможно применение стали. К ней подключают контур заземления и нулевые защитные проводники (PEN или PE в зависимости от выбранной системы заземления). Металлические части и конструкции здания, а так же относящиеся к нему коммуникации и систему вентиляции монтируют к ГЗШ по радиальной схеме, выполняя соединения каждого токопроводящего элемента отдельным проводником уравнивания потенциалов, с возможностью отключения любого из них. Токопроводящие части коммуникаций, входящие в здание извне, необходимо присоединять к ГЗШ как можно ближе к точке их ввода. К соединительным проводникам ОСУП предъявляют повышенные требования, главным из которых является их непрерывность. Поэтому установка в цепях различных коммутационные аппаратов строго запрещена. Проводники имеют жёлто-зеленую окраску с обязательным наличием бирки с наименованием присоединяемого элемента. Закрепляют их на шине болтовыми соединениями, к проводящим конструкциям крепят так же при помощи сварки, для труб коммуникаций используют хомуты. Сечение проводников уравнивания потенциалов должно быть не менее: 6 мм 2 – для медных, 16 мм 2 – для алюминиевых и 50 мм 2 – для стальных. см. п. 1.7.137 ПУЭ.

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

  1. открытые проводящие части стационарных электроустановок,
  2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
  3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

  • открытые проводящие части стационарного электрооборудования;
  • сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
  • нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

  1. коробки уравнивания потенциалов (КУП);
  2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

  • отопления;
  • холодного и горячего водопровода;
  • ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

  1. Водопроводные трубы во всем доме выполнены из металла.
  2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
  3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Зачем нужно уравнивать потенциалы

В большинстве систем энергоснабжения современных зданий и сооружений нулевой провод связан с заземлением через специальную шину. Металлические части бытовой техники, например, корпус утюга или стиральной, посудомоечной машины соединен с «нулем». При этом на фазе при вводе напряжения имеется защитный автомат, отключающий электричество, если произошел пробой изоляции. Но даже при его срабатывании есть вероятность, что ток через нулевой провод попадет на корпус бытового прибора. Если человек одной рукой схватится, например, за корпус посудомоечной машины, где есть напряжение из-за пробоя изоляции, а второй за батарею отопления, соединяющейся с трубопроводом, уходящим в землю, то получит удар тока.

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

  1. Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
  2. Устанавливается коробка в том месте, где проходят сантехнические стояки.
  3. Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
  4. Доступ к КУП должен быть свободным.
  5. Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
  6. ДСУП запрещается подключать шлейфом.
  7. ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять – значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять – это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

В соответствии с современными нормами, в здании, где проложена электропроводка, должна иметься система уравнивания потенциалов. Причем, помимо основной, устанавливается и дополнительная СУП. Об организации последней (подключение коробки уравнивания потенциалов и т.д.) пойдет речь в этой статье. Начнем с теории, а именно, что представляют собой СУП.

Пример организации основной и дополнительной СУП

Реальные примеры появления опасного потенциала в городской многоэтажке

Изначально вся система заземления в новом жилом здании исправна и работает в штатном режиме. Иначе здание просто не примут в эксплуатацию. Но вот проходят годы, у кого-то из жильцов начинается ремонт, на первом этаже, к примеру, появляются учреждения, а то и все здание начинают реконструировать. Опасное напряжение на металлических элементах в квартире может появиться в таких распространенных случаях:

  1. Жильцы начинают менять металлические трубы на полипропиленовые. В результате пропадает контакт с заземлителем. На теплоноситель надеяться не стоит: вода ток проводит, но сегодня она есть, а завтра ее может и не быть (сезонный ремонт, аварии и т. п.).
  2. Кто-то по одному ему известным соображениям решил подключить «ноль» из розетки к радиатору отопления. В итоге во всем доме на появляется потенциал 220 вольт между фазой и батареями.
  3. Один из жильцов установил бойлер-нагреватель без заземления. В случае пробоя изоляции фазы напряжение попадает в воду: все ближайшие соседи из крана получат, кроме жидкости, удар током.
  4. «Продвинутый» сосед-электрик решил заземлить свою электроплиту через стояк с горячей водой. Теоретически это имеет смысл, т. к. трубопровод уходит в землю и соединен с главной шиной заземления – ГЗШ. Но если другой сосед, который снизу, после ремонта в стояк вставит кусок пластиковой трубы, в случае поломки электроплиты все, кто выше, получат потенциал 127 вольт от крана с горячей водой.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности люменов и люксов

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Основная система уравнивания потенциалов (ОСУП)

Обустраивается при возведении дома с «нуля» либо в ходе его капитального ремонта, реконструкции. Система подразумевает наличие главной заземляющей шины, к которой подсоединяются:

  • защитный провод «ноль», подающий питание в здание;
  • провод, подключаемый к конструкции заземлителя, при его наличии;
  • металлический трубопровод водоснабжения (ГВС, ХВС), канализации, газовое оборудование;
  • металлические элементы каркаса строения (арматура, закладные и т. п.);
  • части воздуховодов, конструкций систем кондиционирования и вентиляции;
  • заземлители молниезащиты 2-й и 3-й категории;
  • металлическая оболочка (в ряде случаев называемая «броней») кабелей телекоммуникации.

Подсоединение осуществляется радиальным способом: к одной токопроводящей части идет один проводник от ГЗШ. Площадь сечения проводников ОСУП не допускается меньше ½ такого же параметра самого большого кабеля электрооборудования. Обычно использование проводников с площадью сечения свыше 25 кв. мм (по меди или аналогичных по сопротивляемости току материалов) не требуется. Но в любом случае минимальное значение площади проводов в ОСУП (об этом гласит п. 1.7.137 ПУЭ):

  • стальных: 50 кв. мм;
  • алюминиевых: 16 кв. мм;
  • медных: 6 кв. мм.

После того, как все металлические части подключены к ГЗШ, для чего используются хомуты различных диаметров, сама шина подсоединяется к контуру заземления. При обустройстве ОСУП не допускается:

  • соединять проводник, идущие к заземлению с «нулевыми», начиная от ГЗШ;
  • использовать последовательное соединение проводников, когда один идет за другим: приемлем только параллельный способ;
  • интегрировать в цепи заземляющих (РЕ) проводников коммутационные изделия, прерывающие сплошную заземляющую линию.
