Устройство и принцип работы газового манометра

Как устроен и работает газовый редуктор «лягушка»

Редуктор РДСГ-1 для присоединения к вентилю или «лягушка» повсеместно используется в бытовых целях. Народное название обусловлено формой широкого корпуса с утолщением в центре. Принцип работы аналогичен схеме, реализуемой в поплавковой камере.

РДСГ-1 — статическое устройство прямого действия, оптимальное для использования в тупиковых системах с отбором газа конечным потребителем.

Основные конструктивные части — настроечная стабилизирующая пружина, рабочая мембрана и входной клапан на штоке. При давлении ниже номинального усилие от пружины передается на мембрану, которая удерживает клапан в открытом положении для прохода газа. При повышении давления мембрана как чувствительный элемент воздействует на пружину, увеличивающую степень сжатия и закрывающую клапан.

Традиционный газовый редуктор «лягушка» имеет небольшую пропускную способность и узкий диапазон давления на выходе без возможности его регулировки. Устройства-аналоги зарубежного производства могут комплектоваться манометрами и механизмом регулирования уровня выходного давления, которое отличается большим интервалом.

Классификация по способу функционирования

По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяной манометр для измерения давления газа

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электронный манометр для измерения давления газа

Тензорезистивный электрический манометр

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Цифровой манометр для измерения давления газа

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Для примера рассмотрим подключение электропривода задвижки ГЗ-А

Данный электропривод многооборотный, питается трехфазным переменным током. ГЗ-А содержит цепи управления дистанционной сигнализацией, которые для наглядности не будем рассматривать в примере.

Управлять работой схемы будет электроконтактный манометр типа ДМ. В качестве коммутационных элементов применим магнитные пускатели ПАЕ третьей величины с четырьмя контактами, работающими на замыкание и с двумя – на размыкание, из размыкающих контактов задействуем только один (Рис. 2).

Рис. 2

Допустим, в начальный момент задвижка находится в закрытом положении. При снижении давления жидкости или газа манометр замыкает провод фазы С через контакт min, и нормально замкнутый контакт КПЗ3 на якорь пускателя ПО, а по цепи от нейтрального провода – через конечный выключатель положения «открыто» КВО и муфтовой выключатель МВО. Магнитный пускатель ПО обходит цепь манометра ДМ замыкая контакт КПО2. Для исключения срабатывания цепи запуска закрытия задвижки, ПО блокирует пускатель ПЗ, разрывая цепь питания размыкающими контактами КПО3. При полном открытии задвижки размыкается контакт КВО и схема обесточивается.

При достижении максимального давления замыкается вывод max манометра ДМ. На пускатель закрытия ПЗ через контакты манометра и нормально замкнутый контакт КПО3 подключается к фазе С с одной стороны, а с другой – через контакты закрытия концевика КВ3 и муфтового выключателя МВЗ – к нулевому проводу. ПЗ замыкает цепь питания своего якоря контактами КПЗ2, обеспечивая полный цикл закрытия задвижки. Контакты П3 включают электропривод на реверс, обратным, по сравнению с контактами ПО, подключением фазовых проводов А и С. При полном закрытии задвижки схема ПЗ обесточивается концевым выключателем КВЗ.

Муфтовые выключатели предназначены для защиты двигателя при высоком крутящем моменте вала. Повторное замыкание контактов МВО и МВЗ происходит при обратном вращении двигателя.

Электроконтактный манометр типа ДМ способен коммутировать до 0,5 А, что обеспечивает прямое подключение пускателей ПАЕ, якоря которых потребляют при включении максимум 0,25 А при напряжении 127 В. Коммутируемая контактной группой пускателя максимальная нагрузка составляет 17кВт, а для включения электропривода достаточно мощности в 0,18кВт. На практике рекомендуется включать цепи управления магнитным пускателем через промежуточные реле (Рис. 3) для предотвращения обгорания контактов манометра.

Рис. 3

При использовании промежуточных реле количество задействованных контактов магнитных пускателе (ПО и ПЗ) сокращается до трех. Каждое промежуточное управляют двумя контактами, работающими на замыкание (для обхода цепи питания электроконтактного манометра и включения якоря контактора) и одним на размыкание (для предотвращения срабатывания цепи обратного хода двигателя). В остальном схема аналогична приведенной на Рис. 3.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Классификация по способу функционирования

По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электрические

Тензорезистивный электрический манометр

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Источники

• https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
• https://skysmart.ru/articles/physics/manometr
• https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/

Манометры для измерения низких давлений газов Росма

Диаметр корпуса: 63, 100 ммКласс точности: Ø100: 1,5 Ø63: 2,5Диапазон показаний давлений: КМ: 0…2,5* / 4* / 6 / 10 / 16 / 25 / 40 / 60 кПа КМВ: -1…1,5* / -1…3*кПа * — только для Ø100 Также под заказ изготавливаются манометры O100 со шкалой в мбар.Рабочие диапазоны: Постоянная нагрузка: ¾ шкалы Переменная нагрузка: 2/3 шкалы Кратковременная нагрузка: не должна превышать 100% шкалы во избежание выхода прибора из строя. Манометр для измерения давлений сухих газообразных сред, неагрессивных к медным сплавам.

Рабочая температура: Окружающая среда: -30…+60 °C Измеряемая среда: до +100 °CКорпус: Ø100: IP40, нержавеющая сталь Ø63: IP40, сталь, цвет черныйКольцо: Ø100 — Байонетное, нержавеющая стальЧувствительный элемент: Металлическая мембранная коробка — медный сплавТрибко-секторный механизм: Медный сплавЦиферблат: Алюминий, шкала черная на белом фоне

Стекло: Ø100: Инструментальное Ø63: Пластиковое безопасноеШтуцер: ЛатуньПрисоединение: Ø100: Радиальное Ø63: Радиальное или осевое (под заказ)Резьба присоединения: Ø100: G½ или M20×1,5 Ø63: M12×1,5Марка стали: Ø100: 08Х18Н10 (корпус, кольцо) Ø63: Сталь 10 (корпус)

Наименование	Стоимость с НДС, руб.	В наличии на складе
Манометр низкого давления КМ-11Р(0-10kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-16kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-25kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-40КРа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-6kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-22Р(0-10kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-10kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-16kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-16kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-2,5kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-2,5kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-25kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-25kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-40kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-40kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-4kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-4kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-60kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-60kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-6kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-6kPа)М20х1,5.1,5	2 850,00	Купить

Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от -60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение. Котловые манометры широко применяются в системах теплоснабжения и на объектах теплоэнергетики.

Манометры котловые Росма

Тип	Диаметр корпуса	Класс точности	Пределы измерений(кгс/см², *0,1МПа)	Резьба	Штуцер	Цена с НДС, руб.
КМ-11	63	2,5	0… 6 / 10 / 16 / 25 / 40 /60	М20×1,5	радиальный	1 465,00
КМВ-22	100	1,5	-1…1,5; -1…3	G½ или М20х1,5	радиальный	1920,00
КМ-22	0… 2,5 / 4 / 6 / 10 / 16 / 25 / 40 /60	2 850,00

Стандартное исполнение (Ø 63мм)
Радиальное присоединение	Освевое присоединение
Стандартное исполнение (Ø 100мм)
Радиальное присоединение

Габаритные размеры манометров Росма:

Ø, мм	D1, мм	D2, мм	b, мм	b1, мм	e, мм	h, мм	f, мм	S, мм	G, мм	Вес, кг
63	65	65	46	71	—	60	11	14	M12x1,5	0,18
100	101	99	51	—	17	88	16	22	G½ или М20х1,5	0,57

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

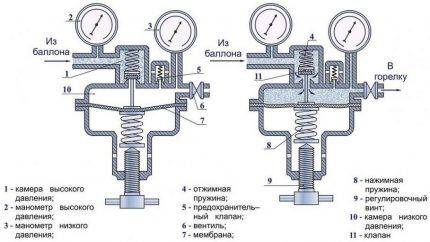

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

• металлический или полимерный корпус;
• присоединительный патрубок с накидной гайкой;
• рабочий патрубок с резьбой;
• фильтрующий узел;
• две камеры, между которыми расположена мембрана;
• клапан с седлом на штоке;
• две пружины – задающая и возвратная;
• манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

• выполнять сварочные работы вблизи действующего газового оборудования;
• проверять герметичность открытым огнем – зажигалкой или спичкой;
• отогревать замерзшую арматуру открытым огнем;
• устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
• использовать манометры с неподходящими техническими характеристиками;
• применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.
