Газобаллонное оборудование на карбюратор
ГБО первых поколений было предназначено для карбюраторных автомобилей.
ГБО 1 поколения было предназначено для карбюраторных автомобилей
Прошлый век? Нет, учитывая, что автопарк в России на 50 процентов состоит из автомобилей старше 10 лет. Больше 30 процентов – это автомобили производства концерна Лада плюс некоторый процент ГАЗ, УАЗ, КАМАЗ и так далее. И производить карбюраторные модели ВАЗ перестал всего-то 10 лет назад.
Для карбюраторных двигателей газобаллонное оборудование самое простое. Никакой электроники или датчиков, как и у самих карбюраторных двигателей. Если с газобаллонного оборудования четвертого поколения убрать все датчики и навороты – получится первое. Единственный минус – если его ставить на карбюратор, периодически нужна регулировка.
Карбюраторный двигатель или узел питания Отто был очень долго популярен в мире, пока его не вытеснил более экономичный и экологически чистый инжектор. Инжектор управлялся компьютером, регулировка всех систем и режимов двигателя была возложена на него. Карбюратор же был значительно более простым и надежным, чем инжектор. Карбюратор Hemi и других марок спокойно работает и после 50 лет эксплуатации, ломаться там особо нечему. Старому американскому классическому автомобилю с огромным многолитровым двигателем и расходом за 20 в спокойном режиме газобаллонное оборудование придется как нельзя кстати.
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ! Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Старому американскому классическому автомобилю газобаллонное оборудование придется как нельзя кстати
Карбюратор не обладал никакими электронными системами управления, не то что инжектор. Всю работу карбюратор регулирует двумя отверстиями и регулировочными болтами, с помощью которых и производилась регулировка.
Схема газобаллонного оборудования для карбюраторного автомобиля
- Баллон. Обычно монтируется под днище автомобиля или же в багажник. И к сожалению, занимает полезное место.
- Мультиклапан. Особое устройство, находящееся на клапане. Через него и происходит выход сжиженного газа в систему.
- Механизм для заправки. Поскольку топливо не жидкое и находится под давлением, «налить» его в горловину не получится. Для этих целей используется специальный механизм, безопасно соединяющий баллон и заправочную станцию.
- Газовая магистраль высокого давления. Это просто труба, по которой идет газ.
- Газовый фильтр. Газ достаточно чистый, но в нем мог содержаться мусор.
- Газовый клапан. Запирает или отпирает подачу газа.
- Редуктор-испаритель. Именно в нем газ возвращается в свое нормальное состояние.
- Дозатор. Им и производится регулировка.
- Смеситель. Если не была произведена установка прямо в двигатель.
Неисправности и ремонт
Чтобы устройство работало правильно, нужно периодически проверять его. Это несложно:
- 1 раз в неделю фиксируют данные манометра, чтобы отследить момент снижения упругости пружины;
- 1 раз в 3 месяца проверяют герметичность прокладок – наносят мыльный раствор на места соединений и наблюдают, не появляются ли пузыри;
- 1 раз в 3 месяца продувают клапан – подключают редуктор к источнику со сжатым воздухом, закрывают выходное отверстие и продувают устройство, пока не сработает защита от повышенного давления.
Что делать, если газовый редуктор замерзает
Такая ситуация возможна из-за очень интенсивного расхода газа в холодное время года. Смесь в баллоне находится в жидком виде. В газ она переходит при испарении жидкости. При этом падает температура сжиженного газа и тем сильнее, чем быстрее происходит испарение. А это наблюдается в тот момент, когда расход газа за единицу времени увеличивается. При низкой температуре воздуха внутри баллона достигается критическая температура, при которой испарение становится настолько низким, что прекращается. Сам баллон и газовый редуктор замерзают и покрываются инеем.
Разрешить ситуацию можно 2 путями:
- обогревать баллоны, установить редуктор с подогревом;
- снизить потребление газа.
Необходимость использования газовых редукторов
Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.
Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.
Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.
Устройство, принцип работы и виды
Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.
Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.
Детали пропанового устройства:
- металлический или полимерный корпус;
- присоединительный патрубок с накидной гайкой;
- рабочий патрубок с резьбой;
- фильтрующий узел;
- две камеры, между которыми расположена мембрана;
- клапан с седлом на штоке;
- две пружины – задающая и возвратная;
- манометр.
Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.
Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.
Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».
Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.
Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.
Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.
Правила безопасной эксплуатации
Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.
Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.
При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.
Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.
Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.
Нельзя производить следующие действия:
- выполнять сварочные работы вблизи действующего газового оборудования;
- проверять герметичность открытым огнем – зажигалкой или спичкой;
- отогревать замерзшую арматуру открытым огнем;
- устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
- использовать манометры с неподходящими техническими характеристиками;
- применять не прошедшие поверку, неисправные манометы.
Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.
С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.
Методика регулировки редукторов с двумя регулировочными винтами
На редукторе регулируется две основных параметра: давление во второй ступени (далее «чувствительность» — это ближе к истине) и количество газа, проходящего через канал холостого хода — винт холостого хода.
Двигатель нужно завести на бензине и прогреть до рабочей температуры.
Исходное положение регулировок:
- дозатор вывернут на максимум (максимальное сечение канала подачи газа);
- винт холостого хода завернуть до конца, а затем отвернуть на 3–5 оборотов;
- винт чувствительности установлен в среднее положение.
Установка холостого хода
Завести автомобиль на газу. Если не удается, тогда завести на бензине и перевести на газ, удерживать обороты около 2000 об/мин. Снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на холостом ходу (ХХ). Затем, вращая винт холостого хода, нужно найти максимум оборотов. Далее понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — где-то 1100–1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950–1000 об/мин.
Редукторы Ловато
Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101
Если мировая история началась для Lovato с мультиклапана, то Российская именно с редукторов для систем ГБО второго и первого поколений – традиционное ГБО. Именно комплекты ГБО 2 поколения и завоевали Российский рынок и вывели ГБО Ловато на лидирующие позиции.
Сердцем любой системы ГБО второго поколения является газовый редуктор, и именно редукторы Ловато оказались самыми приспособленными к суровым Российским реалиям. Простота в обслуживании и надежность редукторов Ловато для вакуумных и электронных систем второго поколения покорили установщиков со всех регионов нашей огромной страны. По сей день эти системы остаются лидерами в своем классе, как по продажам, так и по количеству копий и подделок.
Не отстают от своих традиционных собратьев и редукторы Lovato для систем 4 поколения. Редуктор Ловато RGJ 3,2L является эталонным по стабильности давления, а его более мощный брат — редуктор Lovato UHP – это пример универсальности и мощи (редуктор легко справляется с автомобилями мощностью до 354 л.с.).
Заправочное устройство, ВЗУ Ловато
Lovato предлагает три вида заправочных устройств и этот набор полностью удовлетворяет запросы самых дотошных клиентов любого сервиса по установке ГБО. Самым массовым является ВЗУ Lovato на кронштейне. Этот тип удобен для установки на машины типа Газель и на автомобили с буксировочными устройствами (фаркопами). Самым удобным и сегодня стремительно завоевывающим популярность типом является Мини ВЗУ. Данное ВЗУ устанавливается в лючок бензобака и внешне совершенно не заметно. Третий тип – это врезное ВЗУ для установки в бампер или крыло автомобиля.
Электроника Ловато
Как производитель, Lovato не производит электронные компоненты для систем ГБО 4 поколения и систем ГБО для автомобилей с прямым впрыском бензина. Используются электронные компоненты от мирового лидера компании AEB (Италия). Специалисты АЕВ создают электронные блоки управления системами ГБО по техническим заданиям инженеров Lovato. Именно в системах ГБО Ловато 4 поколения сосредоточены все самые передовые решения, позволяющие комплектам ГБО от Ловато находиться на лидирующей позиции в мире ГБО.
Системы ГБО Lovato 4 поколения разделены на 3 класса:
Каким бы автомобилем Вы не обладали, Вы сможете найти комплект ГБО Ловато удовлетворяющий как Вашим потребностям, так и запросам Вашего автомобиля.
Газовые форсунки Ловато
Современная система ГБО 4 поколения, не говоря уже о системах 5 поколения (прямой впрыск топлива) не может существовать без такого важнейшего элемента как быстрые и точные газовые форсунки.
Lovato представляет три класса форсунок:
- Lovato КР (DP) – самые быстрые в своем классе, предназначены для самых требовательных систем и автомобилей, для которых основной параметр – это скорость, а, следовательно, и точность.
- Lovato LP – форсунки для системы Smart, в современных комплектах заменяются либо на KP, либо на ЕР
- Lovato EP (EP1) – форсунки для E-Go, надежные и проверенные временем, удобные для монтажа и отвечающие современным экологическим требованиям.
Фильтры Ловато
Все системы ГБО Ловато начиная от первого поколения, далее к четвертому поколению и заканчивая системами прямого впрыска топлива оснащены современными фильтрующими элементами. Чем отличаются фильтры Lovato – они самые большие, и в данном случае размер имеет значение.
Россия прекрасная страна и у нас много газа, но по части очистки пропана до заправки его в автомобиль мы не впереди планеты всей и иметь на борту газовой автомобильной системы хорошие фильтрующие элементы необходимая реальность. С фильтрами ГБО Ловато Вы можете быть уверены, что у Вас самая лучшая система очистки газа в мире ГБО.
Прочее оборудование Ловато
В комплектах Lovato содержится много необходимых деталей и устройств, необходимых для установки и настройки системы на Вашем автомобиле. Вы можете быть уверены, что все они, наряду с оборудованием, описанным выше, прошли многочисленные тесты на безопасность и надежность. Все оборудование проходит обязательную сертификацию в составе системы на автомобиле, что подтверждено многочисленными сертификатами безопасности и качества.
Мы уверены, что Ваш выбор Lovato – правильный выбор.
Виды
Если рассматривать только пропановые редукторы, то можно отметить три основных вида:
- Редуктор с одним манометром низкого давления, который показывает давление газа на выходе камеры низкого давления;
- Регулятор с двумя манометрами: один низкого, а второй высокого давления. Манометр высокого давления показывает величину давления газа на выходе из баллона (на входе редуктора). Манометр низкого давления, как и в предыдущем случае, показывает давление на выходе камеры низкого давления;
- Редуктор без манометра сделан в упрощенном варианте, называется «Лягушка» и предназначен для установки на баллонах бытового типа. Благодаря простоте своего устройства стоит намного дешевле промышленных образцов и не требует профессионального обслуживания.
Некоторые жители домов, использующие баллонный газ, покупают промышленные образцы редукторов, полагая, что они надёжнее. Это неправильное техническое решение, потому что это разные редукторы и рассчитаны на разные параметры газа. Бытовой редуктор «Лягушка» очень надёжное изделие и является лучшим вариантом оборудования бытовых газовых баллонов.
Как работает?
В баллоны газ закачивают под высоким давлением или сжиженный, чтобы как можно больше его поместилось в емкости. Для сварки и других целей нужен пропан значительно меньшего давления, подаваемый с постоянной скоростью. С этой целью ставят редуктор на баллон. Он понижает давление до рабочего и обеспечивает его равномерное поступление.
В камере, внутри корпуса, стоит мембрана, регулируемая винтом. На нее с одной стороны давит газ, поступающий из баллона. При смещении мембраны под напором газа, открывается проход во вторую часть камеры, где создается рабочее давление.
По принципу работы мембраны различают прямой и обратный способ редуцирования.
Прямой
При прямом редуцировании газ из баллона поступает в первую камеру и отжимает мембрану. Через образовавшийся зазор пропан переходит в рабочее пространство редуктора. При создании в нем требуемого давления, мембрана устанавливается на место и перекрывает поступление газа. Из рабочей камеры пропан выходит, давление снижается, и вновь газ с баллона открывает вход. Постепенно устанавливается равновесие и между камерами остается постоянный просвет.
Обратный
При обратном редуцировании мембрана первоначально открыта и газ из баллона свободно перетекает в рабочую половину камеры. После достижения нужного давления, он нажимает на мембрану и закрывает ее.
На газовых редукторах для баллонов с сжиженным пропаном устанавливают в основном обратный способ редуцирования. Он обеспечивает стабильную подачу газа с равномерной скоростью. Настраивать требуемое давление на такой конструкции проще и быстрее.
В редукторах для углекислоты для полуавтоматов используется прямое редуцирование. Давление снижается в основном за счет разницы в размерах камер. Манометр на таких приспособлениях только один. Он показывает давление на выходе. Регулировка происходит за счет изменения размера переточного канала.
Кислородный редуктор на кислородный баллон имеет два манометра или ротаметр вместо второго, установленного на выходе. Они показывают давление в баллоне и скорость расходования или давление в рабочей камере.
Типы газовых редукторов
Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.
Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.
Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения
Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.
Применение
Газовый редуктор широко распространен в домашнем и частном хозяйстве. Эксплуатируются они на всех видах газа, находят применение в самых разнообразных отраслях промышленности. Газовый редуктор можно встретить в сельском хозяйстве, в строительном комплексе, в медицинских учреждениях, да и просто на загородной даче.
К примеру, кислородный редуктор применяется как при сварочных работах, так и при оказании медицинской помощи. Что касается ацетиленовых газовых редукторов, то найти их можно в любой слесарной мастерской.
Пропановые редукторы незаменимы во время строительных работ, не обойтись без них в мероприятиях связанных с настилом кровельных и битумных материалов. Газовый редуктор на пропановый баллон стал не роскошью, а необходимость, с его помощью миллионы домохозяек регулируют давление поступающее от баллонов к газовым плитам. Пропановый редуктор часто носит смешное название, и если вы поинтересуетесь в магазине, можно ли у вас купить редуктор лягушка для газового баллона, то не сомневайтесь, продавец прекрасно поймет ваш запрос.
Tomasetto AT09 Alaska Super 95–140 л. с.
Корпус механизма изготовлен из литого алюминия, что гарантирует высокую степень теплоотдачи. Предназначен редуктор для применения на автомобилях с мощностью двигателей до 140 лошадиных сил. К основным техническим параметрам относятся:
| Параметр | Значение |
| Мощность | 140 л. с. |
| Вход / выход, мм | 6 / 12 |
| Тосольные уголки, мм | 16 |
| Рабочий диапазон температур, градусы | от -30 до +120 |
В корпусе имеется отверстие под установку датчика температуры редуктора. Для упрощения монтажа в комплекте предусмотрен установочный набор.
Гудит газовый редуктор
Гудение газового
редуктора проявляется при ряде причин:
- износ
клапанов и мембран; - наличие
металлических частиц в каналах и на мембране; - засор газовых
путей смолистыми отложениями (плохо очищенный сжиженный газ, конденсат в
пропане); - неправильная
регулировка чувствительности редуктора.
В любом случае,
произведите регулировку по вышеприведённой инструкции. Если гудение
продолжается – потребуется разборка редуктора и замена клапанов, мембран или
других его деталей, не менее важных для его чёткой и точной работы.

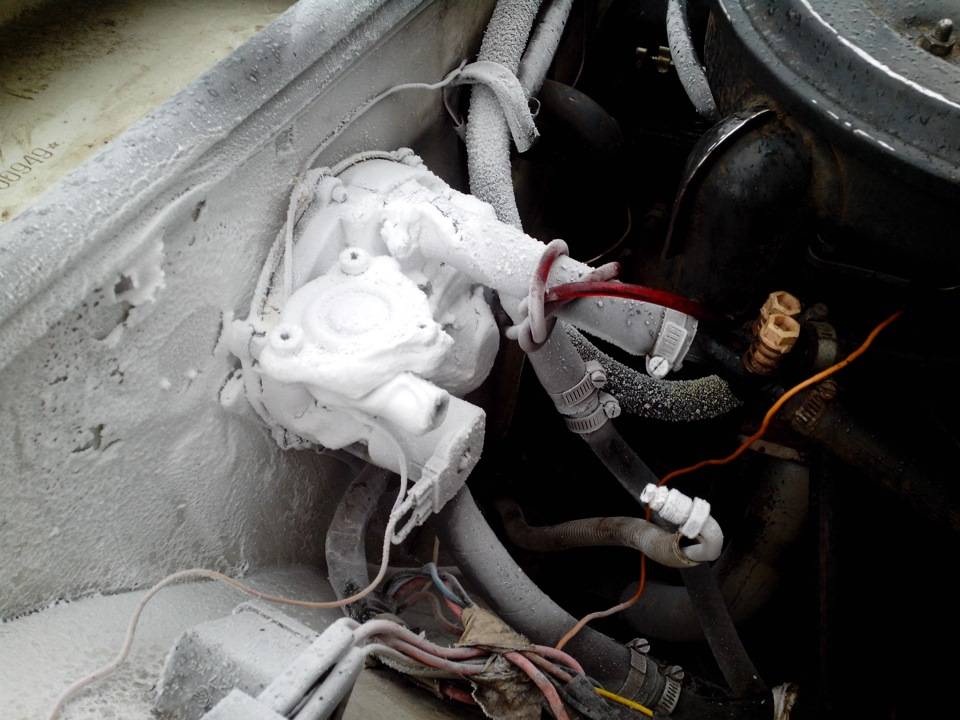

Газовый редуктор покрылся инеем
Газовый редуктор
вымерзает и покрывается инеем чаще всего из-за отказа его электроподогрева (в
электрических моделях), при неправильной регулировке или износе клапанов (в
вакуумных), несвоевременном доливании охлаждающей жидкости в системе охлаждения
авто. К последней из причин относят и подтекание, протечка этой самой жидкости,
появление воздушных пузырей в ней. Вымораживание редуктора случается и тогда,
когда прогрев рядом с работающим двигателем недостаточный, а также ломается
помпа в системе циркуляции охладительной жидкости. Прогрев от двигателя также
выходит из строя, когда радиатор перестанет штатно работать. При этом мотор
перегреется и закипит, отчего подогрев от печки также пострадает.
Иногда виновником
вымерзания редуктора является нарушение дозировки пропана и бутана в газосмеси.
Из-за этого минусовая температура испарения газосмеси становится ещё ниже, и
редуктор не успевает прогреться. В результате намерзает ледяной слой. Цель –
проверить наличие всех вышеперечисленных дестабилизирующих факторов.
Слив конденсата из редуктора ГБО 2-го поколения
Конденсат – жидкие
фракции топлива, не сгоревшие вовремя и в полном объёме вместе с газом. На ГБО
2-го поколения этот жидкий остаток сливается раз в полгода. Несвоевременный
слив газоконденсата из редуктора приводит к посторонней вибрации и дрожанию
авто при работе, заглоханию и «троению» двигателя, а также произвольному
изменению числа его оборотов в минуту.
Для разбора редуктора
потребуются шестигранные ключи и отвёртка. Сделайте следующее:
- Заведите
машину и прикройте кран мультиклапана. - Дождитесь
прогорания остатков топлива в двигателе. - Подготовьте
ёмкость для слива конденсата. - Когда
двигатель начнёт глохнуть, открутите пробочный болт в нижней части редуктора. - Подождите,
пока весь конденсат не вытечет. Может понадобиться до 30 минут ожидания. - Закрутите
пробку обратно.
За 10000 км пути может вылиться 10 и более миллилитров
конденсата. Но рекомендуемая периодичность регулировки – раз в 5000 км пробега
Принцип действия редуктора ГБО
Газ по магистралям подводится к редуктору под давлением в 16 атмосфер. На пути к редуктору топливо проходит фильтр жидкой фазы. В этом фильтре задерживаются механические частицы, которые могут попадать в топливо из резервуаров хранения, газового баллона, в процессе технологических операций, связанных с производством, транспортировкой топлива.
Далее отфильтрованный жидкий газ подходит к электромагнитному клапану. Если на катушку клапана подается напряжение, то витки катушки создают электромагнитное поле, которое примагничивает железосодержащий шток с клапаном и открывает пропускной канал в первую ступень редуктора.
Попав под давлением в редукционную камеру, газ расширяется и переходит в газообразную форму. Этот процесс ускоряет охлаждающая жидкость двигателя, которая в разогретом виде циркулирует через корпус редуктора. За счет резкого расширения падает давление и поглощается большое количество теплоты, или иными словами, выделяется холод. Вторая задача охлаждающей жидкости – не доводить до обморожения элементы редуктора, что чревато выходом из строя детали. Испаряясь и накапливаясь в редукционной камере, газ оказывает давление на мембрану первой ступени. Мембрана жестко соединена с коромыслом перепускного клапана. В состоянии покоя клапан находится в открытом состоянии. Поднимаясь, мембрана способствует закрытию клапана. Как только начинается расход газа, это происходит при прогретом заведенном моторе, давление в камере падает и клапан открывается, впуская новую порцию сжиженного топлива. Роль первой ступени теперь ясна – испарение и поддержание рабочего давления.
Далее, когда перепускной клапан первой ступени открыт, газ по каналу подходит к клапану второй ступени. Вторая ступень, аналогично первой, состоит из камеры, клапанного механизма и чувствительной мембраны, жестко связанной с клапаном. При работающем ДВС, открытом электромагнитном клапане, газ забирается из второй ступени, тем самым создавая в камере отрицательное давление. Мембрана чутко реагирует на изменения давления, и под действием внешнего атмосферного давления давит на клапан, с усилием, превышающим силу упругости пружины, которая, упираясь в конец коромысла, держит клапан открытым. Мембрана работает на клапан с силой пропорциональной разрежению в камере. То есть чем выше разрежение, тем больше открывается клапан и на более долгое время, чтобы впустить то количество газа, которое потребовалось в моменте двигателю автомобиля. Тут становится ясно, что вторая ступень редуктора служит дозатором газового топлива.
Из редуктора газ устремляется к фильтру паровой фазы под рабочим давлением равным 1 – 1,4 атм.
Метановый редуктор несколько отличается от пропанового. Отличие состоит в том, что метан используется в системе ГБО в газообразном состоянии и хранится в баллоне под давлением в 200 атмосфер и более. Поэтому редуктор под метан сконструирован таким образом, чтобы выдерживать соответствующее давление газа. Задачи метанового редуктора совпадают с пропановым – понижение и обеспечение стабильного рабочего давления газа на выходе. Метановые редукторы бывают двух и трехступенчатыми. Отличие трехступенчатых от двухступенчатых заключается в более плавном понижении давления с 200 атм. до 1-1,8 атм.
Газовый редуктор ГБО
Рассматривая вопрос о том, как функционирует газовый редуктор ГБО, каковы его особенности и как он влияет на общую работу газобаллонного оборудования автолюбители сталкиваются с недостаточностью информации относительно составляющих газового оборудования. В данной статье приведён краткий анализ устройства и базовых принципов его работы, а также классификация редукторов различных поколений
Работа редуктора в разных поколениях газового оборудования
При детальном рассмотрении принципов работы ГБО у многих возникает вопрос о том, как сжиженный газ (метан либо пропан), находящийся под высоким давлением, превращается в парообразную газовоздушную смесь, которую можно впрыскивать в двигатель. В разных поколениях ГБО процесс может быть организован совершенно по разному.
Так, в наиболее инновационных инжекторных системах 5 и 6 поколения данный вопрос не актуален, так как прямоточный впрыск происходит с жидкой фазы. Однако основная масса представленных на рынке ГБО относятся к 1-4 поколению, и для преобразования газа в топливо в таких системах используется редуктор.
От его регулировки и качества работы напрямую зависит нормальное функционирование транспортного средства.
Устройство и ключевой принцип работы газового редуктора
Газовый редуктор – механизм, который состоит из ряда последовательно соединённых камер, разделённых клапанами. Главным является разгрузочный клапан на выпуске, также играющий роль своего рода дозатора впрыска. Данный клапан может быть как электромагнитным, так и механическим, а также иметь дополнительную защиту против возможного хлопка.
Для правильной регулировки редуктора ГБО, в случае неисправности, необходимо и наличие ремкомплекта, куда входят уплотнители, прокладки и быстроизнашиваемые кольца из резины. В редукторе, вне зависимости от поколения, всегда есть испарительный элемент и канал холостого хода.
Принцип работы
Проходящий по магистрали сжиженный пропан либо метан попадает в первую ступень редуктора и испаряются с расширением, одновременно снижая давление в системе. В зависимости от того, к какому типу принадлежит редуктор, от поколения и фирмы-изготовителя, возможно наличие одной либо нескольких ступеней.
В качестве примеров можно привести газовый редуктор ГБО Лавато или редукторы ГБО Томасетто, ориентированные на карбюраторные автомобили с двухступенчатой системой испарения, и одновременно отличающиеся умеренной ценой, простотой в дальнейшем обслуживании и наличием ремкомплектов по доступным ценам.
Выпускной клапан пропускает готовый к работе газ по специальной магистрали в коллектор, далее газ смешивается с воздухом до определённой пропорции и поступает в двигатель.
В ходе испарения газ расширяется, если пропан сжат до 16 атмосфер, а метан – до 200, то давление спускается до 1,8 атмосфер. Такого рода процесс, согласно термодинамике, происходит с быстрым поглощением тепла и энергии из внешней среды.
Функционально редуктор мало отличим от стандартного рефрижератора, и поэтому газовый редуктор замерзает во время работы.
Механизм может замерзнуть до такой стадии, что начинает покрываться льдом или инеем и становится непригодным для дальнейшей эксплуатации, так как из-за раздутого клапана установка пропускает сжиженный газ дальше (в этом случае понадобится ремкомплект и новая регулировка редуктора ГБО).
Для профилактики такого явления прибор подключается к системе охлаждения и устанавливается поближе к обогревательным элементам автомобиля. Температура редуктора ГБО – важнейший показатель, именно из-за особенности работы редуктора в холодную погоду невозможно запустить двигатель на газу, вначале необходим прогрев на бензине, и уже потом – переход на метан или пропан.
У каждого редуктора своя производительность, и при неправильном выборе подача газа может оказаться недостаточной, редуктор станет работать интенсивнее и больше остывать. В конечном итоге это может привести к остановке газовой установки и необходимости последующего ремонта.
Классификация различных видов газовых редукторов
Комплектация устройства может варьироваться в зависимости от поколения. Также разнятся методы запирания разгрузочной камеры и способы регулировки. В более ранних поколениях был вакуумный механический редуктор, мембрана реагировала на показатель разрежения во впускном коллекторе, к которому шла дополнительная трубка.
При запуске двигателя карбюратор начинал всасывать топливо, падающее давление открывало потоку газа вакуумный клапан. Если мотор останавливается, то давление приходит в норму и блокирует проходящий пропан. Для регулировки редуктора ГБО достаточно вращения винта дозатора подачи газа (винт жадности).
Трубопровод
Трубопровод создается из медных трубок, диаметр которых находится в диапазоне 6-8 мм, способных выдерживать высокое давление. Они осуществляют связь между всеми элементами газовой системы. Трубки фиксируются на днище машины, на удалении от потенциально опасных деталей и узлов. С помощью эластичных прокладок происходит гашение вибраций. Для создания заправочной магистрали используются трубы диаметром 8 мм, а все остальные связи выполняются трубками 6 мм.
Тосольное соединение осуществляется с использованием резинового шланга, идущего от места врезки к редуктору, где происходит контакт с форсунками.
Особенности использования композитных емкостей
Емкость композитного баллона сделана из стекловолокна, пропитанного эпоксидным клеем – смола плюс отвердитель. Материал отличается высокой прочностью, не боится динамических нагрузок. При этом он хороший и удобный для транспортировки. 20 литровый пропановый баллон весит всего 7 кг.
Пластиковый кожух сверху защищает емкость от ударов, повреждений. Прорези позволяют видеть полупрозрачную основу и уровень сжиженного газа и определить количество. Перед металлическими баллонами композитные имеют преимущества:
- на поверхности материалов не образуется статическое напряжение;
- вес емкости в 2 раза меньше;
- специальные ручки в наружной оболочке делают транспортировку удобной;
- при ударе может лопнуть только пластиковый кожух, стекловолоконный баллон надежно защищен;
- не взрываются при нагреве до 100⁰;
- имеют плавкую вставку – предохранитель от перегрева;
- безопасны.
При транспортировке и хранении композитные баллоны с газом можно укладывать друг на друга. Диапазон рабочих температур значительно больше, чем у металлических аналогов, от – 40⁰ до +60⁰.
На композитных баллонах установлены евроразъемы. Редуктора подключаются через переходники.
