Плюсы и минусы лучевого отопления в частном доме

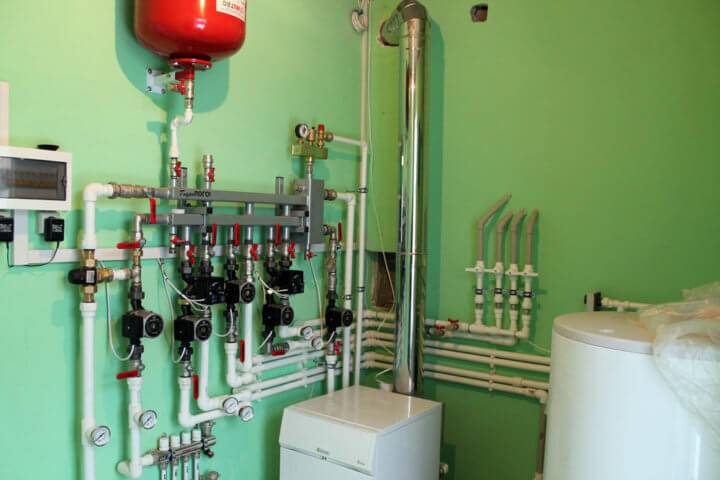

Котельная для лучевой системы. Распределительный узел

Любая котельная состоит из нескольких узлов. В лучевой системе они почти такие же, как и в обычной системе.

Котельное оборудование

Вот они в том порядке, в котором расположены от начала до конца:

• Котёл. В нём нагревается теплоноситель. Может использовать электричество, газовое и твёрдое топливо.
• Группа безопасности. Обеспечивает стравливание теплоносителя и остановку работы котла. Состоит из клапана давления, датчика температуры и системы автоматического сброса и остановки. Иногда может включать и другие элементы.
• Расширительный бак. Предназначен для обеспечения запаса воды в системе и компенсации давления в ней, спасает от гидроударов.
• Горячий коллектор. От него отходят патрубки к радиаторам. При необходимости на каждую трубу ставится расходомер и регулировочный вентиль, позволяющий регулировать температуру в каждом радиаторе индивидуально.
• Система радиаторов или тёплых полов.
• Холодный коллектор.
• Циркуляционный насос с источником бесперебойного питания.

В зависимости от назначения, котельная может как содержать дополнительные элементы, так и избавляться от них. Например, если это просто распределительный узел, в котором обеспечивается постоянный напор воды, то можно обойтись без циркуляционного насоса и котла. В целом, устройство котельной для такой системы не хуже, а может быть и лучше, чем для двухтрубной.

Лучевая система отопления в многоквартирном доме: схема подключения

При оборудовании многоквартирного дома лучевой системой отопления, расчет и проект составляется специальной организацией.

Коллекторно-лучевая схема разводки трубопровода используется в многоквартирном доме – размещение труб осуществляется под стяжкой.

При установке коллектора и радиаторов на одном уровне возможно накапливание воздуха в батареях. Для этого на каждый обогревательный прибор в квартире устанавливается кран Маевского для удаления воздуха из системы.

Схема подключения очень проста:

1. От котла, нагревающего воду, к коллектору идет труба диаметром ¾ дюйма. На данной трубе можно установить насос, но специалисты рекомендуют монтировать циркуляционный прибор на обратке.
2. От коллектора расходятся трубы диаметром ½ дюйма к радиаторам. Оттуда по обратке возвращается отработанный теплоноситель к котлу для дальнейшей циркуляции. Эти трубы можно спрятать под полом.
3. Установка термостатических головок на радиаторах помогает выставить комфортную температуру для определенного помещения.

Лучевая теплосеть практически лишена недостатков, кроме финансовой стороны. При выборе качественных материалов и правильной установке она имеет долгий срок службы.

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

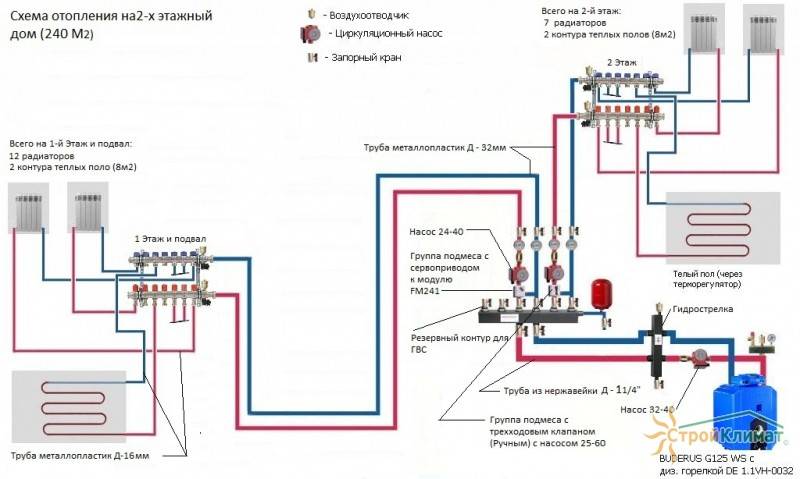

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

• установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
• выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
• подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
• сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

• прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
• свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкаф У лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

Не забывайте что наша компания «Сантехник Степаныч» всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления. Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.

Современная лучевая система отопления.

Инфракрасной излучение — это первый, и единственный принцип отдачи тепла, которым обладает любой и каждый предмет или объект, имеющий температуру, не опускающуюся ниже отметки абсолютного нуля по Кельвину. И оно, тем интенсивнее, чем выше температурный диапазон объекта. Человек тоже служит источником излучения инфракрасных лучей, которые, трудно поверить, но в большинстве своем уходят на обогрев помещения, в котором он в данный момент находится.

Лучевая система и теплый пол

Лучевая трассировка прекрасно сочетается с системами теплых полов. При качественном расчете тепловых параметрах удается вовсе отказаться от радиаторов отопления и обогревать дом только за счет теплых полов, устроенных в каждом помещении. В этом случае конвекционные потоки воздуха будут намного менее интенсивными, это приведет к меньшему распространению пыли, чем при радиаторном отоплении.

При проектировании теплых полов следует соблюдать следующие рекомендации:

• на черновой пол монтируют слой термоизоляции с отражающим слоем из металлической фольги или лавсановой пленки с напылением;
• монтируются трубы по лучевой схеме;
• подключаются радиаторы, и система испытывается под рабочим давлением не менее 24 часов;
• если нигде нет протечек, можно заливать стяжку и устраивать чистовой пол и напольное покрытие.

Если укомплектовать коллектор расходомером и терморегулирующей арматурой, то можно точно учитывать поток теплоносителя, а также настраивать температурный режим в каждом помещении. Многие владельцы идут дальше и устанавливают моторизованные клапаны с дистанционным управлением. Они подключаются к компьютеризированной системе управления, оснащенной датчиками температуры в каждой комнате. Система может регулировать подачу теплоносителя в каждый луч в зависимости от погодных условий, направления ветра и других условий. При этом обеспечивается стабильность температурного режима и уникальный комфорт.

Трубы и слой термоизоляционного материала должны быть надежно закреплены перед заливкой цементной стяжки

При трассировке важно следить за тем, чтобы трубы не пересекали одна другую. Укладывать трубу надо из бухты, а отрезать после того, как она подведена к прямому и обратному коллектору

В момент заливки стяжки система должна находиться под давлением. До полного затвердевания стяжки (до 21 дня) не следует повышать температуру теплоносителя выше комнатной. В противном случае возможны множественные микродеформации стяжки и повреждение материала труб. Повышение температуры до рабочей следует осуществлять постепенно, давая прогреваться материалу стяжки. Обычно на набор температуры отводят 4-5 дней.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Watch this video on YouTube

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Устройство и принцип работы

Лучевая система отопления частного дома устроена существенно сложнее, чем последовательная, или так называемая тройниковая. В ней к каждому радиатору на этаже подводится отдельная пара труб- для горячего теплоносителя и для его возврата. По принципу действия она напоминает кровеносную систему человека с ее артериями для насыщенной кислородом крови и венами для сбора обратного кровотока. К каждому органу или части тела подходят как артерии, так и вены. Аналогом сердца, перекачивающего кровь по венам и артериям, служит циркуляционный насос.

Он гонит горячую жидкость от котла к радиаторам через горячий коллектор, обратно она поступает к коллектору самотеком.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб:

1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

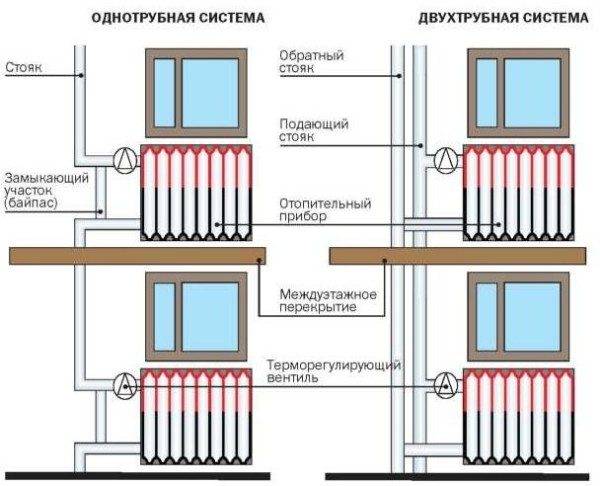

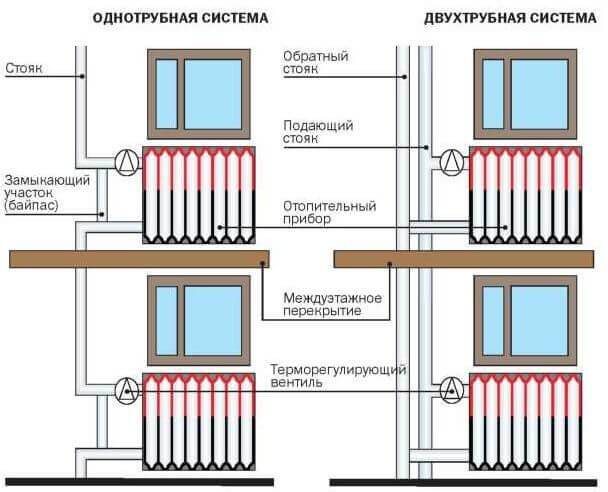

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент. Коллектор

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

Лучевая система и тёплый пол

У веерной разводки такой же принцип, как у водяного тёплого пола. Теоретически, тёплый пол можно связать с батареями через одну гребёнку. Такой вариант подходит в тех случаях, когда хочется в определённых комнатах сделать тёплые полы, а в других — установить батареи.

Когда ничего не сделать для температурной регулировки, тогда варианта два: либо с тёплыми полами в помещении вам будет душно, либо с батареями будет холодно. Помните про это.

Нужно сказать про ещё один плюс коллекторной отопительной системы – комфортный тёплый пол. Всё потому, что когда устанавливают веерную разводку, то распределители ставят вблизи стояков либо центра помещения. При всём трубы от распределителя до батарей чаще всего проходят по коридорам, заходя в помещения через проёмы двери.

Трубопроводы изолируются материалом в один слой. Однако большинство мастеров знают, что теплоизоляция в 6-9 мм пропускает до 30 % тепла.

Поэтому в местах прохождения лучевой системы отопления полы не прохладные, а тёплые. Польза двойная: надёжная отопительная система без стыков и оптимально тёплые нагревательные полы.

Выбираем между электрическим и водяным теплым полом.

Минусы поквартирного отопления

• Сложности по организации отвода дыма. Чтобы дым не выходил из каждой квартиры, нужно оборудовать единый дымоход.

• Опасность: в каждой квартире оборудование, работающее на газу. Газ – взрывоопасное топливо, но минус устраняется, когда используются котлы высокого качества.

• Ответственность за котел и периодичность его обслуживания (минимум раз в год) лежит полностью на собственнике. При ответственном, разумном собственнике минус также нивелируется.

• На первых и последних этажах бывают проблемы с тягой: на нижних этажах ее уровень слишком высок, на верхних – слишком низок.

• Не отапливаются подъезды, лестницы, чердаки, подвалы. От этого промерзает фундамент, из-за чего уменьшается срок эксплуатации здания.

• Жителям не из центральных квартир придется тратить больше тепла, т.к. подъезд рядом с ними холодный. В центральных квартирах небольшая часть тепла будет поступать от соседей.

• В не полностью заселенных домах от соседних неотапливаемых квартир первое время будет холодно.

Минусы есть, но они решаемы, особенно если собственники ответственно подходят к своему жилищу.

Многоквартирный дом, в каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.

Модернизация системы с целью экономии

Подобная система лучевого отопления эффективно работает в тех зданиях, где помещения четко разграничены по назначению. К примеру, для хранения товара, находящегося на складе требуется один температурный диапазон. А для людей, работающих в офисном помещении, которое находится на территории склада — другая. Единственный минус подобной усовершенствованной системы — ее дороговизна.

Рассматривая лучевые системы отопления для дома, выясняется, что плюсов в них значительно больше, чем минусов. Причем минусы никак не относятся к производительности и эффективности системы, а в основном упираются только в денежный вопрос. А если прибавить сюда 50-летний срок службы одной такой системы, практически, отсутствие затрат на обслуживание, хороший потенциал в плане дизайна вкупе с гарантией оптимального комфорта, то в настоящее время лучевой системе обогрева, просто нет равных.

И в конце смело можно добавить, что лучевая система отопления — это новое поколение хорошо забытого старого, живого тепла русской печи.

В каком случае коллекторно-лучевому подключению радиаторов стоит отдать предпочтение?

Лучевая разводка отопления предпочтительнее при большой площади отапливаемого частного дома (а также в современных квартирах при разводке труб по полу). Когда не стоит задача экономии и необходимо соблюсти эстетическую составляющую интерьера. А в прочем это одна из самых лучших (если не лучшая) схем разводки отопления.

Все трубы в системе проходят в стяжке пола и не мешают дальнейшей отделки помещения. Ничего нигде не торчит. Радиаторы подключаются из пола, а лучше из стены. После монтажа мы сможем наблюдать только сами радиаторы отопления и никаких дополнительных труб на стенах.

Своё название такая разводка получила по аналогии с внешним видом. От коллекторной группы лучами расходятся трубы к радиаторам. Отсюда и название коллекторно-лучевая система отопления.
