Как выбрать подходящий вид фундамента
Выбор подходящего вида фундамента является важным этапом при строительстве двухэтажного дома. Корректный выбор обеспечит надежную основу для постройки и поможет избежать проблем с осадкой и деформацией конструкции в будущем.
Существует несколько основных видов фундаментов, которые можно рассмотреть при выборе:
- Ленточный фундамент. Это самый распространенный и надежный вид фундамента, который используется при строительстве двухэтажных домов. Ленточный фундамент представляет собой полосу железобетонного блока, расположенную по контуру будущего здания. Он обеспечивает равномерное распределение нагрузки на грунт и позволяет компенсировать возможные перемещения почвы. Ленточный фундамент особенно рекомендуется использовать при строительстве на слабых или подвижных грунтах.
- Свайный фундамент. Этот вид фундамента применяется, когда на участке присутствует слой грунта с низкой несущей способностью, либо если участок находится на склоне. Свайный фундамент закладывается в грунт до уровня более прочного слоя и прочно укрепляется в нем. Он обеспечивает хорошую устойчивость здания и предотвращает затопление подвала.
- Стержневой фундамент. Этот вид фундамента применяется на песчаных или глинистых грунтах, где отсутствуют слои с достаточной несущей способностью. Конструкция включает свайные или свайно-столбчатые элементы, которые залагиваются до уровня прочного слоя грунта.
- Плитный фундамент. Вариант плитного фундамента используется в случае, когда грунт имеет достаточно высокую несущую способность и не требует усиления. Плитный фундамент представляет собой плоскую железобетонную конструкцию, которая охватывает всю площадь здания. Он равномерно распределяет нагрузку на грунт и препятствует возникновению осадок.
При выборе вида фундамента необходимо учитывать также не только геологические особенности участка, но и проектные характеристики самого дома. Значительное влияние на выбор фундамента оказывает также бюджет строительства и доступность материалов.
| Вид фундамента | Преимущества | Недостатки |
|---|---|---|
| Ленточный | Надежность, равномерное распределение нагрузки, компенсация перемещений | Большие затраты на материалы и работы |
| Свайный | Устойчивость на слабых грунтах, предотвращение затопления подвала | Высокие затраты на установку свай |
| Стержневой | Подходит для песчаных и глинистых грунтов | Сложнее установка и выравнивание стержней |
| Плитный | Равномерное распределение нагрузки, предотвращение осадок | Требуется высокая несущая способность грунта |
Важно проконсультироваться с опытными специалистами и инженерами, чтобы правильно выбрать наиболее подходящий вид фундамента для вашего двухэтажного дома. Учитывайте все факторы, и ваш дом будет иметь надежную основу, которая прослужит вам долгие годы
Так какова же расчетная ширина ленточного фундамента?
Чем сложнее конструкция дома и тяжелее используемые при строительстве стройматериалы, тем соответственно больше давление на основание. А от этой величины напрямую зависит ширина фундамента. Так какой ширины должен быть фундамент, чтобы выдержать всю нагрузку?
Проектировщики зачастую самостоятельно рассчитывают с большой долей точности оптимальную ширину фундамента под дом, но для приблизительных расчетов, чтобы определить необходимый объем работ и сопутствующих затрат, можно воспользоваться значениями из таблицы.
- Баня/сарай (нагрузка до 20кН/м2), ширина полосы бетона – от 250 до 400 мм;
- Деревянный дом (нагрузка 30кН/м2), ширина составляет – от 300 до 650 мм;
- Двухэтажный кирпичный коттедж, ширина может колебаться от 650 до 750 мм.
Для тяжелых строений, особенно если они строятся на рыхлых почвах, обязательно необходим предельно точный расчет ширины фундамента и экспертная оценка его несущей способности. Дабы избежать критических ошибок не рекомендуется рассчитывать самостоятельно!
Таким образом, в данной статье рассмотрены основные моменты, которые следует запомнить, они помогут определить основные параметры для строительства фундамента, такие как – глубина и ширина фундамента для двухэтажного дома. Полученная информация поможет держать контроль над процессом и быть в курсе всех вопросов задаваемых при строительстве экспертами и специалистами проектировщиками.
Армирование мелкозаглубленного монолитного фундамента для дома
Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.
Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.
 |
| Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками |
Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.
В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.
Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.
Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента
Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

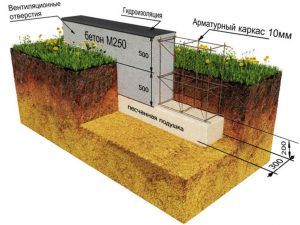

Песчаная подушка для мелко заглубленного фундамента
Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.
На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.
Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.
Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.
Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.
Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:
 |

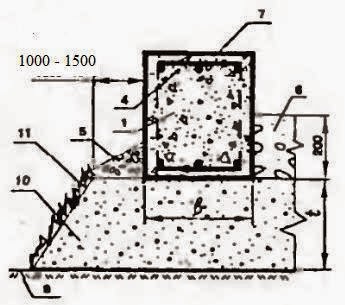

| Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса; |
Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.
Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.
Читайте: «Вертикальная планировка участка при строительстве частного дома»
Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.
Ширина фундамента для дома из газобетона
Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.
В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.
Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.
Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:
- состав грунта;
- уровень грунтовых вод;
- глубину промерзания почвы;
- общий вес фундамента и здания в целом.
Фундамент мелкозаглубленный с подошвой
Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.
Расчет ленты фундамента под дом из газобетона
Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.
Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.
В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!
Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.
Армируют стальной арматурой, в несколько рядов.
Заглубление ленты зависит от глубины промерзания грунта.
Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.
Расчет минимальной ширины подошвы фундамента
B = 1,3×Р/(L×Rо) — результат в см.
- 1,3 — коэффициент запаса прочности;
- Р — вес дома и фундамента, кг;
- L — длина ленты, см;
- Rо — сопротивление грунта, кг/см².

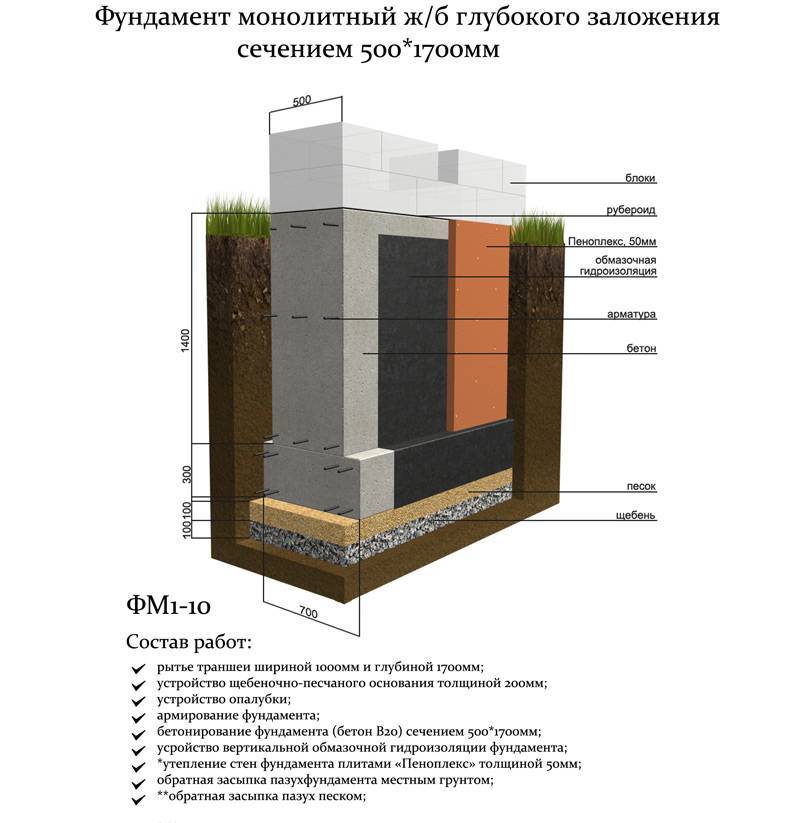

Ленточный заглубленный фундамент
Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:
Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.
Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.
Ленточный мелкозаглубленный фундамент
В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.
Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.
Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!
Столбчатый фундамент с растверком
Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.
Свайный фундамент с ростверком (видеоинструкция)
Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!
Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.
- Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
- Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
- Ростверк столбчатого фундамента усиливается лентой из железобетона.
- При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.
Выбор типа фундамента в соответствии с грунтом
Если он непучинистый, то можно планировать обычный ленточный или столбчатый фундамент, если же земля пучинистая или слабопучинистая, то придется делать монолитную плиту или свайное основание.
Рассмотрим основные типы фундаментов для одноэтажного дома с учетом глубины заложения:
- Ленточный фундамент, который может быть как мелкозаглубленным (для деревянных одноэтажных построек легкого веса), так и заглубленным.Данный тип самый легкий для самостоятельного устройства и наиболее дешевый. Если не требуется большая глубина и масса самой конструкции небольшая, то можно выбрать именно его.
- Столбы и сваи могут стать укреплением ленточного или обычного фундамента, при этом для дома, более легкого по весу, лучше использовать столбы.Если же материалами для строительства служат кирпич или камень, то лучше вбивать сваи, которые выдерживают большие нагрузки, распределяя весь несущий вес по периметру и глубоко укрепляясь в грунте.
- Монолитная плита может быть использована в случае пучинистых грунтов и при выявлении грунтовых вод.
Такая конструкция наиболее надежна и выдержит любые воздействия и вес, но и обойдется она дорого, а также будет тяжелой для самостоятельного монтажа.
Пример такой плиты показан ниже.
Монолитная плита — основа
Расчет глубины заложения фундамента
Когда вы окончательно смогли определиться с видом почвы и фундамента, можно делать окончательный расчет, по которому будет выявлена глубина фундамента для одноэтажного дома.
Некоторые стараются сделать фундамент «с запасом», то есть углубить его больше требуемого уровня для надежности.
Но это будет только лишней финансовой затратой и трудоемкой работой, и если все расчеты произведены правильно, то никакого запаса не требуется.
Любой фундамент укладывается из расчета уровня промерзания земли и закладывается на 10% ниже, то есть если глубина промерзания 1 метр, то закладывать следует на глубину 1.1 метра, этого будет достаточно.
Если климатические условия в регионе постройки умеренные и грунты сыпучие, то уместнее всего заложить мелкозаглубленный ленточный фундамент, который легко сделать своими руками, и он будет долговечным.
Он может быть как монолитным с залитым самостоятельно раствором, так и сборным с готовыми блоками.
По средним меркам такой фундамент закладывается на глубину от 45 см до 1 метра. Такой фундамент выглядит, как показано ниже.
Готовый ленточный фундамент
В более суровых зимних условиях или при неоднородности грунтовой массы лучше сделать более углубленный и надежный фундамент, глубина которого может быть от 1 метра до 2 метров.
Для одноэтажного дома из обычного кирпича вполне приемлемым будет заглубленный ленточный фундамент со столбами, которые укрепят всю несущую конструкцию.
Если местность болотистая или сильно глинистая, то придется закладывать монолитную плиту со сваями, даже если сама конструкция дома легкая.
Это повлечет за собой немалые финансовые затраты, но за надежность конструкции можно не переживать. Этот фундамент может достигать глубины до 2,5 метра.
Выбор материалов для дома с учетом глубины
Наиболее экономичным вариантом в наши дни являются деревянные одноэтажные дома загородного типа, в которых можно сделать и мансарду.
При выборе таких материалов дом будет достаточно легким и шанс разрушения фундамента минимальным, поэтому можно выбрать мелкую глубину и самостоятельно заложить фундамент при любых сложностях.
Такая постройка выглядит так, как на фото ниже.
Деревянный одноэтажный дом
Одноэтажные дома из пеноблоков также легкие в строительстве и не требуют большой глубины заложения, но должны быть более расширены, так как стена в таких домах для теплостойкости должна быть около 60 см.
Кирпич или каменная кладка требуют того, чтобы заложенный фундамент выдержал большую нагрузку, поэтому целесообразно выбрать как большую глубину закладки, так и укрепление с помощью свай.
Такой фундамент выглядит, как на изображении ниже.
Свайный фундамент
Учитывая все эти факторы, можно сказать, что глубина фундамента для одноэтажного дома может быть очень разной, но все вышесказанные факторы следует учесть для надежности конструкции.
Основной же точкой отсчета остается глубина промерзания грунта, которая лежит в основе всех расчетов углубления.
Видео расчеты глубины заложения фундамента одноэтажного дома
В следующем видео специалисты расскажут, какие правила должны быть соблюдены при расчетах глубины фундамента, что поможет вам правильно определить все параметры, и вы сумеете самостоятельно построить ваш дом, который простоит очень долго.
Расчет ширины
Чтобы понять, какой будет дом в будущем, можно воспользоваться 3D-проектированием. Сейчас существуют множество фирм, занимающихся проектированием для строительства.
Что касается деревянного жилища, то в этом случае фундамент помещается ниже 0,4 метра линии промерзания. Если дом будет стоять на благоприятной почве, а в ландшафте нет особенностей, то ширина основания составляет 400 мм.
Пример расчета
Допустим, у нас на руках есть нужные цифры (нагрузки, особенности грунта). Минимальная площадь основания получилась 5 м2, при этом дом будет 6×9. Ширину ленты основания берем за «X». Расчет суммарной площади проводится следующим образом:
Высота и толщина фундамента для двухэтажного дома
Существует несколько типов опор для частного дома:
- Ленточный фундамент;
- Столбчатый;
- Монолитный.
Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.
Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.
Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.
Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.
Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.
При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым
Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.
Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.
| Количество этажей | Наименьшая ширина фундамента, мм | Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра | ||
| Наружные стены | Наружные облицованные стены | Внутренние перегородки | ||
| 1 | 250 | 315 | 200 | 0,4 |
| 2 | 350 | 380 | 350 | 0,75 |
| 3 | 450 | 445 | 500 | 1 |
При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.
Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:
| Количество этажей | Ширина ленты, мм | Ширина под колонный с шагом 2,5 – 3 м | ||
| 1 | 500 | 630 | 400 | 0,8 |
| 2 | 700 | 760 | 700 | 1,5 |
| 3 | 900 | 890 | 1000 | 2 |
Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.
Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.
Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.
При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.
Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.
Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.
Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.
Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.
Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.
Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.
Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.
Расчет показателей основания
Высота и толщина базиса для двухэтажной постройки являются основными характеристиками, которые необходимо учитывать при вычислении несущей способности системы.
При строительстве фундамента под дом из пеноблоков, газосиликата или силикатного кирпича понадобится вычислить минимальную ширину подошвы опорной системы. Этот показатель может варьироваться при увеличении уровня грунтовых вод. Если здание будет возводиться на болотистом рельефе, то понадобится произвести расчет уровня высоты стоков. Это пригодится не только для показателя глубины, но и для нахождения ширины. Если во время подъема грунтовых вод, глубина планируемого базиса становится меньшей, чем ширина, то значения необходимо увеличить.
Большинство специалистов советуют делать размеры базиса двухэтажного здания на 100 см больше планируемой толщины стен. Благодаря этому увеличится несущая способность, а, следовательно, и срок эксплуатации сооружения.
Толщина ленточного основания зависит от уровня промерзания почвы, необходимо учитывать, что этот показатель и глубина опоры являются одинаковыми. Чтобы безошибочно вычислить толщину ленты понадобится выяснить уровень промерзания почвы на местности. Обычно этот показатель колеблется от 1 до 1,8 м. В средней полосе нужно брать отметку в 1,5 м. Чтобы узнать более точные числа, нужно обратиться в геологическое бюро района.
При постройке дома с подвалом понадобится также учитывать уровень грунтовых вод. Иногда он крайне высокий, что даже дренаж не помогает решить проблему. Кроме внутренних характеристик, потребуется также рассчитать высоту основания над поверхностью. Этот показатель напрямую зависит от строительных материалов, которые использовались для возведения сооружения, и несущей системы. Так, для опоры на основе газо- или пенобетона высота будет равняться 300 мм, а для обычного бетонного раствора – 200 мм.
Необходимо учитывать, что монолитная плита должна иметь размер меньше. Зачастую для заливного цементного основания будет достаточно высоты в 150 мм над поверхностью, а ширина должна быть на 50 мм шире стены возводимой постройки.
Пошаговая технология строительства монолитного ленточного фундамента для дома из газобетона
Строительство ленточного фундамента начинается с отрывки траншеи. В моем случае это было очень проблематично. Участок настолько узкий, что даже некуда было складировать вынутый из траншеи грунт. Его оказалось настолько много, что вся свободная площадь участка оказалась заваленной. Часть грунта даже пришлось складировать внутри фундамента. Впоследствии грунт постепенно расходовался на обратную засыпку каждого яруса.
Вопреки массовому заблуждению, монолитный железобетонный ленточный фундамент можно возвести, не заливая весь объем за один прием.
Я бетонировал конструкцию ярусами по 300 мм высотой. Иногда даже приходилось разрывать ярус, так как целиком за один день залить его было сложно. В этом тоже нет ничего страшного для будущего фундамента. Просто технологический разрыв необходимо делать под наклоном, связывая две «захватки» дополнительными отрезками арматуры. Такая технология позволила мне существенно сэкономить средства на опалубке, сделав ее переставной.
Итак, первым шагом я выровнял дно траншеи песком, обеспечив горизонтальность. Для уплотнения песка, его достаточно тщательно пролить водой. Песчаная подушка одновременно дополнительно снижает давление фундамента на основание. Верх ее должен находиться ниже глубины промерзания грунта.
Выровняв дно, я установил опалубку для первого яруса. Ширина его должна быть равна ширине подошвы фундамента, то есть в моем случае – 500 мм. Щиты необходимо крепить тщательно, так как бетонная смесь обладает большой массой и может разрушить опалубку.
После установки щитов необходимо связать армокаркас для первого яруса. Арматуру в углах фундамента не допускается соединять крест-накрест. Необходимо изгибать ее, а стыки стержней делать на прямолиненйных участках.
Обязательно предусматривается установка поперечных стержней, которые будут связывать нижний и верхний поясы армирования, а также обеспечат надежную связь ярусов между собой. Приготовление бетонной смеси я производил при помощи бетоносмесителя.
После заливки первого яруса и начального твердения бетона (4-5 суток), можно производить распалубливание и установку щитов для следующего яруса. Пошагово, ярус за ярусом, я и залил конструкцию на всю проектную высоту. Одновременно я производил засыпку траншей грунтом и песком.
В местах прохода инженерных коммуникаций (трубопроводов, кабелей) в ярусах я оставлял технологические проемы, в которые сразу и закладывал трубы. Края проемов необходимо дополнительно усиливать арматурой.
После установки опалубки для самого верхнего яруса, я изготовил арматурный пояс. Именно в самой нижней и в самой верхней точке сечения фундамента возможно возникновение больших растягивающих усилий, поэтому в средних ярусах необходима только конструктивная арматура, которую я изготовил из композита.
Стержни должны устанавливаться с таким расчетом, чтобы при бетонировании ее полностью закрывал защитный слой смеси толщиной не менее 25 мм. Это обеспечит надежное сцепление арматуры с бетоном и предотвратит ее коррозию, если материал будет эксплуатироваться в условиях повышенной влажности.
Верхнюю кромку фундамента, если она получилась неровной, можно выровнять строительным цементно-песчаным раствором.
Ленточный фундамент: глубина заложения, таблицы и расчет
Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.
Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.
Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.
Факторы, влияющие на глубину заложения ленточных фундаментов
Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:
- Незаглубленные
- Мелкозаглубленные
- Заглубленные
Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:
- Глубина промерзания грунта
- Тип грунта
- Уровень грунтовых вод
Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.
Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.
Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Расчет глубины заложения ленточных мелкозаглубленных фундаментов
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.
Как определить глубину заложения
Соответственно, если планируется строительство лёгкого здания (садовый домик, хозяйственный блок, гараж и т. д.), достаточно мелкозаглублённого ленточного фундамента, а вот для тяжёлых каменных построек нужно более глубокое заложение подошвы, обеспечивающее опору на плотные слои почвы. Глубоко заглублённый фундамент стоит на непромерзаемых слоях и обеспечивает жёсткость всего строения, что так необходимо для тяжёлых конструкций.
Тема заглублённых лент достаточна противоречива. Например, стандартами строительства СССР было утверждено среднее заглубление на 50 см. Однако, уровень промерзания в разных регионах страны неодинаковый, также не учитывается наличие грунтовых вод и верховодки. При строительстве фундаментов глубже не значит лучше, твёрдые пласты почвы могут чередоваться с рыхлыми и в этом случае не обойтись без геологических исследований, которыми так часто пренебрегают в частном строительстве, желая сэкономить финансовые затраты. Нынешние строительные правила рекомендуют ЗЛФ при соблюдении мер по борьбе с морозным пучением.
В итоге глубина залегания ленты — непостоянная величина.
