Как установить сенсорный выключатель своими руками

Особенности конструкции

Сенсорные выключатели обладают предельно простым принципом работы. Более того, сделать их можно самостоятельно в домашних условиях. Для включения света достаточно просто провести пальцем по специальной чувствительной панели. Такие модели обычно используются для управления светом и прочими приборами с малой мощностью.

Устройство очень чувствительное и реагирует даже на очень слабое прикосновение. Основу его составляют три элемента:

  1. Блок управления. Это устройство обрабатывает входящий сигнал и, передавая его дальше, запускает другие необходимые элементы.
  2. Коммутационное устройство. Контролирует нагрузку от электричества, изменяя подающееся на устройство напряжение.
  3. Панель с сенсором. На ней установлен чувствительный датчик, который подаёт первичный сигнал в блок управления. В новых версиях сенсорных выключателей для их активации достаточно провести рукой на расстоянии в 2−3 сантиметра от панели.

Стандартные виды конструкций способны включать, отключать и регулировать яркость света, управлять отопительными системами, оповещать о резких изменениях напряжения или температуры, а улучшенный датчик движения облегчает использование.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

  • Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
  • Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
  • Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
  • Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
  • Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панельодеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

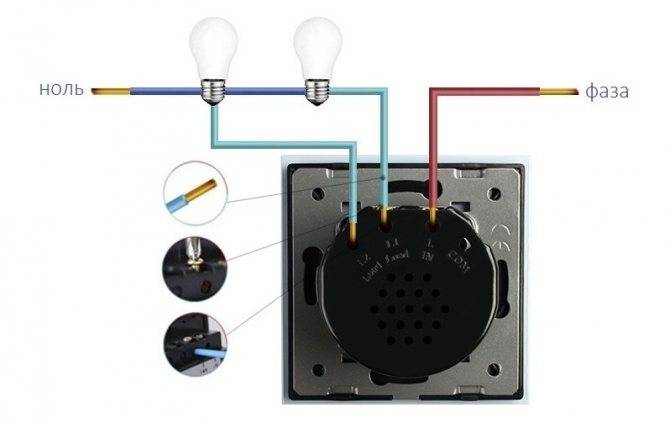

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование . Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать , для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Источник

Порядок устранения неисправностей и меры безопасности

Индикаторная отвертка

Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:

  • индикаторная отвертка;
  • тестер (мультиметр);
  • обычная отвертка;
  • бокорезы или утконосы.

Разборка и чистка контактов

Отключение защитной автоматики

Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:

  1. Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
  2. Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
  3. После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.

Переключающие контакты выключателя

Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.

Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).

После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:

  • выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;
  • контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
  • при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
  • если заменить эту часть нечем, придется покупать и устанавливать новый прибор.

После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.

Сборка выключателя

Установка переключающих клавиш

Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.

Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских

В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

https://youtube.com/watch?v=DEHoQ9G6ffc

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.

Конструкция

Самый простой, да и, наверное, самый привычный, выключатель представляет собой простую клавишу, переключение которой замыкает или размыкает определенный участок электрической цепи. По такому принципу и строится освещение в домах.

Нет никаких правил касательно места установки выключателей. Например, в советские времена выключатели устанавливали при входе в комнату на уровне плеч среднестатистического человека. Прошло время, люди поняли, что это не самый удобный из вариантов, ведь многие помнят, как будучи детьми было сложно воспользоваться таким выключателем.

Понимание монтажа пошло дальше, и людям стало понятно, что намного удобнее иметь выключатель все еще при входе в комнату, но уже ниже – на уровне естественного положения рук. Высота эта определяется жителями дома, и выбирается среднее значение роста среди взрослых.

Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

  1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
  2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
  3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
  4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
  5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

Пульт для светодиодной ленты

  • подключение бра;
  • управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
  • управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить

Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Сенсорные выключатели (с дистанционным управлением) TLINK

В каждой коробочке лежали выключатель, дистанционный пульт, инструкция, два винтика и конденсатор. Конденсатор может пригодится если вы собираетесь управлять газоразрядной энергосберегающей лампой. Поскольку выключатель имеет некоторое мизерное потребление тока даже в выключенном состоянии, некоторые газоразрядные лампы в выключенном состоянии будут или слабо светиться/мерцать или изредка слабо вспыхивать. Для избавления от такого нежеланного эффекта следует подключить паралелльно лампе прилагаемый конденсатор. Светодиодные лампы и лампы накаливания такой проблемой не страдают, так что все конденсаторы отправились к остальным радиодеталям.

Характеристики: — рабочее напряжение 90-250 В переменного тока (на самом выключателе написано 170-240 В) — коммутируемая мощность: 3-300 Вт (для LED или энергосберегающих ламп 3-150 Вт, на самом выключателе написано до 100 Вт) на канал — размеры 86х86х36 мм (выступающая часть от стены 10 мм) — частота радиоканала 433 МГц

READ Как подключить два жестких диска к компу

Рассмотрим поближе компоненты комплекта и устройства.

Внутренности самого выключателя. Лицевая панель выключателя легко снимается, достаточно лишь поддеть отверткой

Под стеклом лицевой панели находится плата сенсорных датчиков, на которой расположены площадки датчиков, пластмассовые светорассеивающие пластины, закрытые белой пленкой, и под каждой пластиной SMD компоненты — двухцветный светодиод и ограничительный резистор.


Плата сенсорных датчиков легко снимается (поддеть отверткой), обнажая силовую плату


На обратной стороне платы сенсорных датчиков смонтированы усилители датчиков, микроконтроллер (неведомая микросхема без обозначения), энергонезависимая память ATMEL 24C02N, синяя плата радиоканала и разъем для связи с силовой платой, он же и удерживает плату датчиков.

Силовая плата

На силовой плате смонтированы блок питания, оптроны развязки между платами — EL357N, пищалка, собственно силовые элементы — симисторы BTA16-600 и некоторое количество обвязки. Симисторы довольно мощные, могут коммутировать ток до 16 Ампер, но здесь они использованы без радиаторов и отсюда такое ограничение в 100-300 Вт нагрузки.

Установленные выключатели приятно индицируют включенный канал красной подсветкой, выключенный — слабой синей подсветкой, на свету синюю подсветку почти не видно, а в темноте она весьма комфорная и не выедающая глаза

Внешняя поверхность выключателя отстоит от стены на 10 мм

Немного об установке и настройке. Есть одна маленькая тонкость не упомянутая в инструкции по установке, точнее говоря если следовать инструкции буква в букву всё будет хорошо, но если делать так как делал я (а так делать не стоит:) вы обнаружите, что установленный выключатель не работает и пищит своей пищалкой как будто у него сработала и удерживается одна или обе кнопки. Итак, если вы будете подключать выключатель вживую, не обесточивая проводку (а так делать не стоит, может ведь и током ударить) вы получите именно такой результат после того как оденете стекло на выключатель. Чтобы вылечить выключатель от этого надо после установки обесточить линию освещения отключив её в щитке на несколько секунд, микроконтроллер в выключателе перезагрузится, придет в себя и будет работать как полагается.

Программирование. Если вы приложите палец к сенсору и будете держать его через несколько секунд вы услышите один писк, если продолжать держать через несколько секунд услышите 2 писка, потом 3 и потом 4. Для программирования выключателя приложите палец к выключателю и держите до требуемого количества сигналов, потом отпустите и нажмите программируемую кнопку на пульте. Выключатель запомнит программируемое действие для этой кнопки этого пульта. — 1 писк = действие триггер ВКЛ/ВЫКЛ — 2 писка = действие ВКЛ — 3 писка = действие ВЫКЛ — 4 писка = стирание памяти выключателя для данного канала (кнопку пульта нажимать не надо)

Плюсы и минусы покупки выделять нет смысла, всё работает как заявлено. Вместо этого похвалю продавца — заказал ночью с 16 на 17 декабря, утром 17 декабря продавец сообщил трек, а 30 декабря я уже получил посылку. Пожалуй самая быстрая посылка мне из Китая в 2017 году. Рекомендую к покупке при очередной скидке.

PS Продавец хитрит, у него много одинаковых лотов с разными скидками, так что перейдя по моему линку, откройте магазин продавца и посмотрите на список акционных товаров, скорее всего вы найдете еще дешевле.

Источник

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров

Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Почему диммер иногда не работает

На место
ставится заглушка и рассеиватель. При этом никаких отверстий под пружинку
вырезать не нужно!

Если
подключить такой модуль без прижатия пружины рассеивателем и просто нажимать ее
рукой, то возможны сбои и не корректная работа устройства. Поэтому и
рекомендуется его ставить в профиль с крышечкой.

Кроме того, это защищает выключатель от пыли и влаги.

Первые модели подобных диммеров-выключателей вообще могли идти с неприпаянной пружинкой. Ее просто прижимали крышкой к контактной площадке в нужном месте.

Также обратите внимание, что защитная придавливающая крышечка не должна быть толстой. Экран от рассеивателя толщиной в 1мм идеально подходит, а вот если поместить такой выключатель за более толстый материал ( оргстекло более 2-3мм), то реакции на тактильное нажатие уже не дождетесь

В режиме ожидания, место куда нужно нажимать пальцем, должно подсвечиваться светодиодом.

Нажмете чуть левее или правее – выключатель реагировать не будет.

Кстати, в
режиме ожидания девайс потребляет всего 10мА. Так что в огромные киловатты на
счетчике в конце месяца, такая подсветка вам не выльется.

Чтобы включить свет, нужно слегка нажать или прикоснуться к рассеивателю в месте установки пружинки. При нажатии с длительным удержанием, яркость начнет изменяться, достигая своего максимума.

Чтобы ее
уменьшить, отпускаете руку и нажимаете вновь, опять же удерживая пружинку
определенное время. Яркость плавно падает.

Для
отключения подсветки достаточно кратковременного касания.

С.В. для настольной лампы — 2 режима работы

Установка такого устройства в настольную лампу позволяет обойтись без клавишного выключателя и не искать его в темноте, а включать лампу прикосновением к корпусу. При кратковременном прикосновении она включается и выключается, а длительное касание регулирует яркость.

У такого светильника есть недостатки:

  • отсутствие срабатывания при неправильном положении вилки в розетке — в этом случае необходимо развернуть вилку.
  • ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует установить его на диэлектрическое основание, из дерева или ДСП.

Схема С.В. для настольной лампы, собранная на 1 микросхеме

Этот регулятор собран на микросхеме 145АП2. Управление осуществляется одним сенсором, обеспечивающим включение, отключение и регулировку яркости. При отсутствии ошибок при монтаже схема начинает работать сразу, без настройки.

Силовой частью схемы являются транзистор КТ3102Б и симистор КУ602Г. При необходимости он меняется на более мощный или включается на управляющий вывод мощного симистора.


Схема сенсорного выключателя для настольной лампы

Используется этот регулятор аналогично прибору фабричного производства — включение/отключение производится кратковременным прикосновением к сенсору. При длительном касании производится регулировка яркости, которая запоминается и воспроизводится при повторном включении.

В качестве сенсора используется корпус светильника.

2 случая необходимости ремонта С.В. для настольной лампы

Ремонт такого аппарата сводится к замене деталей. Самая распространённая проблема — отсутствие света или постоянное свечение. Причина этого в неисправном симисторе. Его следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.
