Способы крепления стропил к балкам перекрытия

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

• скользящий;
• жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: “Чем и как крепить стропила к мауэрлату”).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

• используя уголки для крепления стропил и опорный подшивной брус;
• путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: “Узлы крепления стропил – элементы конструкции”).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

• при помощи запила и последующей укладки стропила местом запила на мауэрлат;
• путем забивания с боков двух гвоздей наискосок в направлении один к другому;
• соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
• методом крепления при помощи скобы;
• путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
• при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Чем крепить стропила к мауэрлату

Сегодня выделяют несколько видов креплений стропил к мауэрлату. Все они имеют свои особенности. Рассмотрим самые распространенные из них. На фото представлены различные крепления.

Кронштейны имеют массу плюсов. Во-первых, им не нужна врезка в несущий тип балки. Таким образом, они не способны ослабить несущую способность конструкции.

Во-вторых, при работе с кронштейнами не требуется какого-либо профессионального оборудования, инструментов. Они крепятся простыми гвоздями, шурупами, анкерными болтами.

Обычно кронштейны изготавливают из листовой оцинкованной стали, толщина которой составляет 2 миллиметра;

Такой крепеж стропил к мауэрлату имеет также множество достоинств. Во-первых, не нужно врезать его в несущую балку, то есть, как и в предыдущем случае. Главным преимуществом является то, что этот кронштейн может применяться для брусьев нестандартных размеров. В-третьих, такой крепеж также не требует какого-либо дорогого профессионального оборудования, инструментов. Крепление происходит при помощи таких же анкерных болтов, гвоздей, шурупов;

• Соединитель универсальный также востребован в подобных работах;
• Соединитель бруса;
• Крепеж для стропил LK. Такой элемент отлично подойдет для балок перекрытий и стропил стропильно-подстропильной системы деревянных построек. Преимущества в этом случае такие же, как и у крепления первого варианта;
• Перфорированная монтажная лента ТМ. Такая лента необходима для усиления несущей способности узла конструкции. При помощи нее можно также прикреплять и поправлять вспомогательные элементы кровли.

При помощи монтажной перфорированной ленты можно надежно соединить детали, важные элементы. Такая лента, как и кронштейны, не нуждаются во врезке в несущие балки. Крепится конструкция также при помощи обычных гвоздей и шурупов;

Такой угол также не требует врезки, зарезки и использования какого-либо профессионального оборудования, инструментов. Для крепления уголка можно воспользоваться ершеными гвоздями или шурупами (прочитайте: “Правильное крепление стропил к мауэрлату – последовательность выполнения работ”);

• Уголок КР11 и 21. Они представляют собой усовершенствованные типы уголков. Обычно такие уголки используются профессиональными строителями. Риск обрыва болта в случае усадки здания или нагрузки стропильной системы практически нулевой;
• Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;
• Уголок КР 6. Такой уголок изготавливается из 3-миллиметровой стали. В детали есть овальное отверстие, которое помогает надежно закрепить анкерный болт. Таким образом, с ним ничего не случится во время усадки дома, тяжести кровельной системы;

Этот уголок также широко используется профессионалами. Он предназначен для конструкций с большой массой;

Крепление стропил на мансардной крыше, смотрите на видео:

Такой уголок не нужно врезать в конструкцию, он не нуждается в использовании специального оборудования и инструментов, нужны только шурупы и гвозди;

• Уголок усиленный KMRP. Уголок такого типа отлично подойдет для соединений, которые имеют угол в 90 градусов. Кроме того, его можно регулировать. В такой конструкции имеется штамповка, которая может переносить очень большие нагрузки уголку. Установка стропил на мауэрлат при помощи этого уголка сделает конструкцию прочной и надежной. В такой детали есть уникальное отверстие, то есть, уголок можно использовать даже в случае смещения подпорки.
• Закладная опора;
• Забивной крепеж для стоек;
• Перфорированная монтажная лента ТМ. Данный вид ленты способен усилить несущую способность узла конструкции. Она подойдет для крепления вспомогательных элементов, а также их фиксации.

При помощи такой ленты все элементы хорошо, прочно соединяются, отлично прилегают друг к другу. В этом случае также не нужна врезка ленты в несущую конструкцию балки. Монтажной перфорированной лентой пользуются не только профессиональные строители, так как при ее использовании не нужны специальные инструменты, оборудование. Для ее крепления подойдут гвозди, шурупы;

• Саморезы;
• Ершеные оцинкованные гвозди с конической головкой.

В любом случае, устройство кровельной системы является одним из самых серьезных и трудоемких процессов в строительстве дома. Поэтому такие работы лучше доверить настоящим знатокам своего дела.

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры. Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции. Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины. Это может быть :

• бревно рубленое;
• бревно оцилиндрованное;
• брус цельный;
• брус клееный.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются. При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров. Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления

Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится. В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики. Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами

Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

Крепление балок перекрытия к стене

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там

Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение. Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо

В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам.

К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться.

Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку.

Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро

Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу

Наращивание стропильных ног

Для сращивания стропил и удлинения кобылками используются следующие способы:

внахлест. Длина нахлеста не меньше метра, гвозди забивают в шахматном порядке;

встык. Детали спиливают под прямым углом, стыкуют и фиксируют с обеих сторон деревянными накладками. Эти два способа применяются для плоской доски;

косым прирубом. Концы квадратных брусьев спиливают по диагонали, соединяют, фиксируют шпилькой насквозь. При сверлении отверстия под шпильку следите, чтобы не оставался люфт, из-за которого возникнет лишняя изгибающая нагрузка.

Вот так выполняется крепление стропил.

Если вы не уверены в собственных силах или у вас нет времени этим заниматься, обращайтесь к нам в СТМ-Строй. Мы установим для вас стропильную систему или выполним монтаж крыши полностью быстро, недорого и качественно.

Конструкция стропильной системы

Каркас скатной крыши выполняется из стропил разного типа:

мауэрлатный брус. Его укладывают поверх стен по всему периметру. Предназначен для равномерного распределения нагрузок от крыши на несущие конструкции. Применяется при креплении стропил к кирпичной стене, а также на пеноблочных и газобетонных домах. У срубов вместо мауэрлата используют верхний венец, у каркасных сооружений – верхнюю обвязку;

балки перекрытия – горизонтальные балки, соединяющие стены. Служат основой для потолка дома и пола чердака. Их укладывают продольно или поперечно;

стропильные ноги – диагональные стропила, формирующие скаты. У классических двускатных и односкатных крыш все стропила одинаковы по длине и углу наклона. У многоскатных различаются как минимум по длине;

коньковый прогон (не всегда). Верхняя линия двускатной, ломаной или вальмовой крыши. Горизонтальный брус, соединяющий фронтоны или торцевые скаты. На коньке соединяются рядовые стропила противоположных боковых скатов. При наличии одного ряда вертикальных опор по оси симметрии дома коньковый брус дополнительно опирается на них. Отсутствует у шатровых крыш, иногда у двускаток, собранных из висячих ферм (см. ниже);

боковые прогоны (не всегда). При большой длине ската посередине устанавливают дополнительный брус, параллельный коньковому. Как правило, он зависим: опирается на ряд вертикальных столбов внутри чердака. У классических ломаных крыш это линия перегиба;

хребты вальм (у четырехскатных, шестискатных и т.д. кровель) – диагональные ребра, которые служат границами скатов. Наверху опираются на конек или (у шатровых крыш) соединяются в коньковый узел;

фронтон – конструкция из брусьев на торцах двускатных домов. Плоскость перпендикулярна поверхности земли. У деревянных построек на фронтоне располагаются одна, две или больше вертикальных опор. Промежутки между ними и стропилами зашивают досками. У кирпичных домов фронтон тоже может быть выложен кирпичом, фактические является продолжением торцевой стены;

вертикальные опоры (не всегда). Устанавливаются на чердаке на балки перекрытия либо на внутренние капитальные стены. Может быть один ряд (по оси симметрии) или два;

вспомогательные усиливающие элементы: ригели, раскосы, подкосы, лежни;

кобылки, которыми наращивают стропила (так формируется карнизный свес).

Существуют две разновидности стропил, висячие и наслонные.

Опора для висячих стропил – мауэрлат. Наверху они крепятся между собой и/или к коньку. Промежуточные опоры отсутствуют. Для компенсации распирающих нагрузок противоположные стропила соединяют стяжками-ригелями.

Ригель – горизонтальная доска, расположенная у основания стропил или ближе к середине. На фронтальном разрезе крыши ферма, состоящая из двух стропил и ригеля, выглядит как треугольник или буква А.

Сколачивают ее на земле, на крышу поднимают в собранном виде. Когда стяжка расположена в основании стропил, ее врезают в балки перекрытия (если они ориентированы продольно) или крепят к ним (если уложены поперечно). Висячая система используется при небольшой длине скатов. Конек в этом случае устанавливают не всегда: считается, что фермы независимы и обладают достаточной несущей способностью сами по себе.

При большой длине скатов используют стропила наслонные, с дополнительными опорами на чердаке. В качестве опор выступают вертикальные столбы, установленные на внутренние капитальные стены или балки перекрытия.

Как правильно выбрать скользящие опоры трубопровода?

Скользящие опоры относятся к виду подвижных опор, по типу конструкции эта категория включает хомутовые и роликовые исполнения. Под скольжением понимается возможность продольного перемещения смонтированных труб, сохраняя вертикальную пространственную устойчивость.

Различные модификации опор отличаются по нагрузке, способу крепления, типу транспортируемого агента, условиями внешней среды в местах локации трубопровода. Согласно действующим стандартам, относящемуся к опорам и подвескам, скользящее опорное устройство должно выдерживать вес трубопровода с перемещаемым агентом. Транспортируемое вещество может находиться под давлением до 16 МПа и температуре до +450 °С. Определен и нижний предел температуры окружающей среды -70 °С.

Опоры скользящие, используемые на практике, подразделяются на:

1. независимо скользящие;

2. роликовые одно/двухкатковые;

3. диэлектрические хомутовые;

4. жесткие с гибким компенсатором;

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см)	Длина стропил (см)
	300	350	400	450	500	550	600
60	4×15	4×17,5	5×15	5×15	5×17,5	5×20	5×20
90	5×15	5×17,5	5×20	7,5×17,5	7,5×17,5	7,5×20	7,5×20
110	7,5×12,5	7,5×15	7,5×17,5	7,5×17,5	7,5×20	7,5×20	10×20
140	7,5×15	7,5×17,5	7,5×20	7,5×20	7,5×20	10×20	10×20
175	10×15	7,5×20	7,5×20	10×20	10×20	10×25	10×25
215	10×15	10×17,5	10×20	10×20	10×25	10×25

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепленияЖестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Пошаговый монтаж двухскатной крыши

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Собирают готовые фермы и потом поднимают на крышу

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

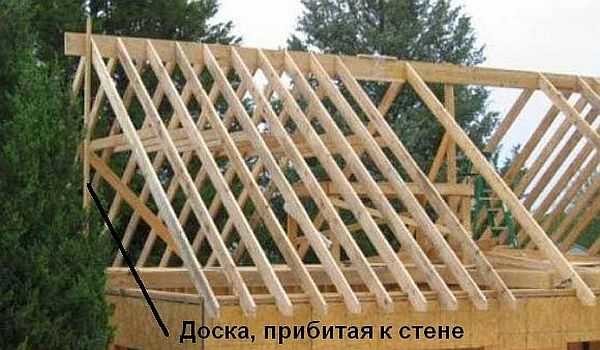

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Ремонт стропильной системы

Варианты ремонта стропильной системы

В процессе эксплуатации дома может возникнуть ситуация, когда будет необходимо произвести ремонт стропил.

Поскольку разрушение стропильной системы крыши грозит серьезными последствиями, желательно, регулярно контролировать состояние элементов и, при обнаружении каких-то проблем, срочно предпринимать меры.

Если обнаружено, что конец стропильной ноги, которая опирается на мауэрлат, начал загнивать, то поступают следующим образом:

• На чердачное перекрытие укладывают бревно, которое должно упираться на 2-3 балки.
• Устанавливают подкосы под ремонтируемую стропильную ногу с упором в бревно. Расстояние от крайнего подкоса до загнившего места должно быть не меньше20 см.
• Поврежденный участок выпиливается, на его место устанавливается заранее подготовленный вкладыш.

Если гниение древесины обнаружено в середине стропильной ноги, то для усиления конструкции с двух сторон поврежденной детали прибивают накладки, изготовленные из досок, толщина которых составляет 50-60 мм.

Гвозди забивают в неповрежденную часть стропила по краям накладок.

Если гнилью поврежден мауэрлат, то при незначительной длине пораженного участка рекомендуется установить подкосы, к которым при помощи скоб прикреплена стропильная нога. Подкосы устанавливают с опорой на мауэрлат, прикрепляя к его неповрежденной части.

Если мауэрлат поврежден на значительном протяжении, то к стропильной ноге нужно прибить накладку из досок, которые будут укреплены в новый мауэрлат, установленный дополнительно, несколько ниже поврежденного. Укрепляют дополнительный мауэрлат, забивая его штырями в стену.

Если в результате появления трещины в стропильной ноге наблюдается прогиб кровли, то действуют по следующему плану:

• Заготавливают две крепких доски, одна из которых будет служить отжимной стойкой, а вторая – опорой для нее.
• Опорную доску укладывают так, чтобы она располагалась перпендикулярно несущим балкам чердачного перекрытия.
• Отжимную стойку ставят на опорную доску, подводя ее под прогиб стропильной ноги;
• Между опорной доской и концом отжимной стойки забивают два клина, располагая их навстречу друг другу.
• Клинья продолжают забивать до тех пор, пока не будет устранен прогиб стропильной ноги;
• Затем на место трещины на стропильной ноге накладывают две накладки из досок, длина которых не меньше чем на метр превышает длину поврежденного участка. Закрепляют накладки при помощи болтов.
• После закрепления подкладок выбивают клинья и убирают временную стойку и опорную доску.
