Схема устройства системы вентиляции в хрущевках

Горячее водоснабжение в системах отопления

Жители хрущевок могут решить проблему неэффективного отопления, установив в квартире современные батареи отопления и трубопроводы

Чтобы понять, как правильно выбрать батареи отопления для квартиры, важно изучить эксплуатационные характеристики отопительных приборов из разных металлов. Рациональнее всего производить замену отопительных приборов во всех квартирах, подключенных к одному стояку

Однотрубные системы отопления многоквартирных домов в силу своей экономии имеют множество недостатков, и главным из них является большая теплопотеря по ходу следования .

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк. В частности, температура зимой будет на уровне 20-22 градусов, а относительная влажность составит около 40%. Для достижения подобных показателей важна не только схема принципиальная отопления, а и качественно выполненная изоляция квартир, препятствующая выходу тепла на улицу через щели в стенах, кровле и оконных проемах.

Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов.

И особенно заметно на железобетонных перекрытиях. С нижней стороны перекрытия находится жилая квартира, а с другой стороны перекрытия — холод уличный. Представляете, какой огромный тепловой поток проходит через влажный потолок над всей жилой площадью, если перекрытие не хорошо теплоизолировано?

Львиная доля современного жилищного фонда больших городов приходится на многоэтажные дома, построенные еще при Советском Союзе. В те времена вопрос об экономии тепла не стоял настолько остро, и отопление жилых домов осуществлялось через централизованную систему.

Обеспечиваем приток клапаном

Окна с вентиляционными клапанами Модернизировать схему вентиляции в квартире в хрущевке можно с помощью приточных клапанов. Производятся оконные клапана (или приточные регулируемые щели) и стеновые.

Первые устанавливаются непосредственно на створку окна. Обеспечивается небольшой приток воздуха без выхолаживания помещения. Есть возможность регулировки интенсивности проветривания.

Стеновые клапаны производятся угловыми с гибкой гофростенкой и прямые. Прямые клапаны нередко оснащаются воздушным лабиринтом, работающим согласно дроссельному эффекту. Они незаменимы в помещениях с большим скоплением людей. Внешняя часть клапана достаточно громоздка, так как в ней размещаются фильтры и увлажнители.

Угловые клапаны стоят меньше, установить их можно с уклоном наружу, чтобы в воздуховод не проникали осадки и пыль.

Для монтажа стенового клапана придется проделать отверстие в стене диаметром 50 – 100 мм. Лучшее место – за радиатором отопления.

Разновидностей приточных клапанов множество: с фильтрами для воздуха, с датчиками влажности. Самые простые модели оборудованы задвижкой, закрываемой вручную.

Вентиляция на кухне с газовой колонкой

Многие хрущевки были оснащены газовыми колонками для подачи горячей воды. Очевидно, что газовое оборудование одно из самых взрывоопасных в неумелых руках. Одно дело, когда газовый котел или колонка, установлены в отдельном помещении с соблюдение всех норм правил пользования бытовым газовым оборудованием, другое – на кухне площадью 5,5 кв. м.

Угарный газ не только вреден для здоровья, его скопление может привести к непоправимым последствиям. Потому, его полное сгорание имеет большое значение. Так, для сгорания 1 куб. м газа требуется 10 куб. м воздуха, что должно обеспечиваться тягой дымоходного канала. Естественная тяга образуется за счет разницы удельного веса горячих продуктов сгорания и более холодного атмосферного воздуха, поступающего в топку.

При перепланировке хрущевки в студию, необходимо, в первую очередь, просчитать воздухообмен

Когда дует из вентиляционного канала, это говорит о недостатке притока свежего воздуха. Если из кухонного вентканала уходит воздух, в квартире снижается давление, в результате образовывается обратная тяга. Чтобы этого не происходило необходимо обеспечить приток, например, установив обратный клапан.

В помещениях, где расположена газовая колонка, необходимо соблюдение некоторых правил:

• Запрещено закрывать колонку шкафчиками, дверцами.
• Расстояние до ближайшей мебели должно быть не менее 5-7 см.
• Металлопластиковые окна в любое время года должны быть приоткрыты на 3-5 мм, для поступления воздуха в помещении.
• Высота помещения – не менее 2 м.
• Площадь отверстия под дверью – не менее 0,02 кв. м

Вентиляция в хрущевке на кухне, где установлены газовые колонки, не разрешено устраивать принудительную вытяжную вентиляцию. Это может привести к нарушению тяги, из-за чего угарный газ не будет выходить в дымоход, а подтянется в помещения квартиры. Выполнение всех несложных правил обезопасит жителей хрущевок от непредсказуемых последствий.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Какие ошибки допускают при сооружении вентиляции

В кирпичном доме некоторые люди сталкиваются с проблемами в работе вентиляционного канала.

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

Кладка дымоходов и вентиляционных каналов.

1. Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
2. Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
3. Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
4. Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Проблемы воздухообмена в хрущевке

Как бы там ни было, но продолжительность жизни таких домов увеличили до 100-150 лет и людям, проживающим в них, приходится мириться с таким положением дел и пытаться исправить первоначальные огрехи в строительстве, которые с годами только усугубляются. Каковы же могут быть причины некорректной работы вентиляционной системы в хрущевках?

Да, красиво, но колонка явно излишне «зашита» + пластиковые окна — есть над чем задуматься

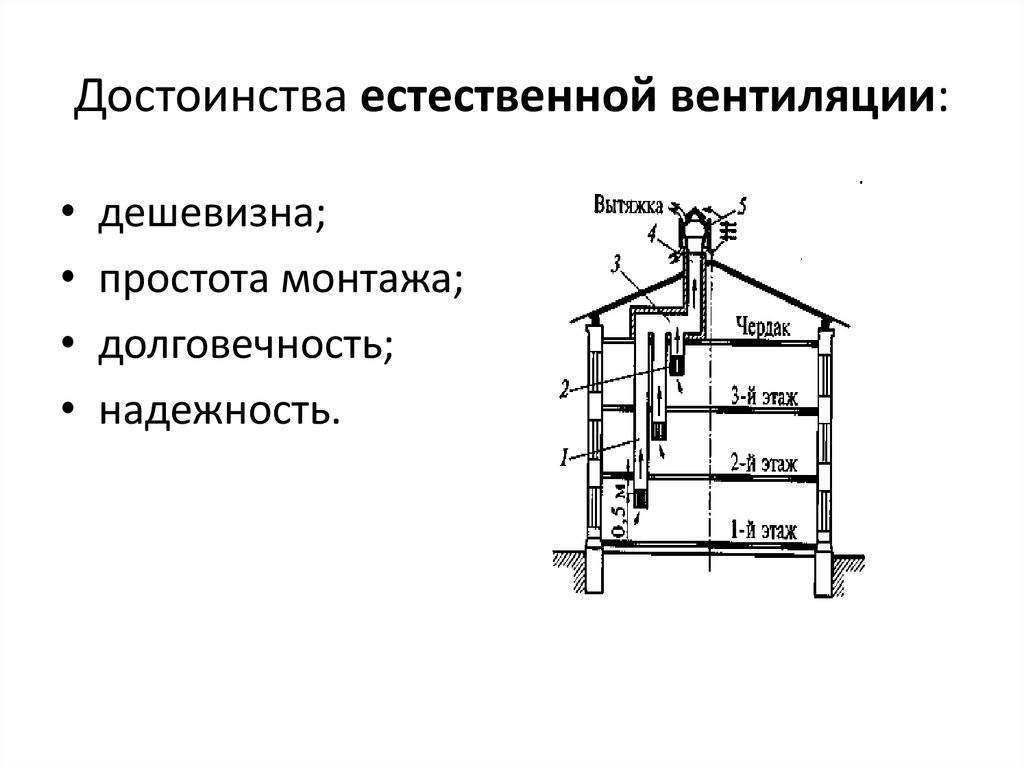

Для начала нужно отметить принцип работы естественной вентиляции, которая была первоначально заложена. Заключается он в притоке свежего воздуха из окон и дверей (лестничных клеток) и удалению отработанного – через вентиляционные отверстия в ванной комнате и на кухне.

• Первой причиной нарушения нормальной работы вентиляции являются современные металлопластиковые окна и двери с уплотнителями. Жители хрущевок, построенных из панелей, достаточно серьезно ощущают на себе насколько «холодный» этот строительный материал. Потому и меняют на современные и герметичные окна и двери, не создающие сквозняков в квартирах. Однако, такие конструкции не пропускают свежий воздух в помещение. В результате – появляется запах туалета, из вытяжного канала в ванной дует и по всей квартире распространяются кухонные амбре.
• Жители первого, второго и третьего этажей пятиэтажного дома не имеют проблем с запахом из вентиляционной трубы – мимо них он благополучно проходит. Зато жильцы верхних ярусов практически постоянно ощущают на себе подобные неудобства.
• Планировка квартир в хрущевках не отличается дизайнерскими решениями. Совмещенные комнаты, одна из которых проходная, кухня 5,5 кв. м – просто вынуждали своих владельцев заниматься самостоятельной перепланировкой. В комнатах делали отдельные входы, увеличивали кухню за счет ванной, закрывая вентиляционное отверстие, так как оно мешало. Все это «тормозило» или вовсе прерывало воздухообмен.
• Вентиляционный канал, выполненный из железобетонных конструкций, имеет шершавую поверхность, которая многие годы собирала жировые отложения, копоть, пыль. Канал «зарастал», постепенно сужался, пропуская все меньше отработанного воздуха, но его никогда не чистили.
• Система вентиляции в хрущевках на кухне, при использовании современных кухонных вытяжек и отсутствии поступления свежего воздуха, создает в помещении пониженное давление. Чтобы заполнить воздухом опустевшее пространство, кухня заполняется воздушными массами из других помещений. Если же и его не хватает, то начинает дуть из вытяжки в ванной комнате.

вентиляция и дымоход в 5-и этажной хрущевке

У всех соседей сверху и снизу слева вентиляционное отверстие, справа дымоходное, у меня наоборот. Я особо никаких проблем с этим не вижу, потому что знаю, что это скорее всего разные каналы. Недавно зашедший газовщик это заметил и перекипишил соседей, что это де плохо. В том числе это наложилось на то что из-за длинного дымохода, когда пластиковое окно не приоткрыто на микропроветривание у меня плохая тяга, но мы без микропроветривания колонкой никогда не пользуемся, да и выключается она сразу, если что. До этого у меня неоднократно бывали специалисты из разных служб, которых никаких проблем не замечали — считали все что есть нормальной ситуацией.

Подскажите как найти человека, реально разбирающегося в вентиляционно-дымоходной системе хрущевок. Надо понять есть ли реально какая-то проблема или нет, разъяснить как всё устроено, ответить на вопросы меня и соседей.

Как лучше такого человека искать официально или не официально? Официально ко мне приходила как-то пожилая женщина, которая объясняла как тестировать тягу, и я сам всё это делал. Но мне от специалиста хочется в первую очередь понимания и полной компетентности, а не пофигизма и формализма. Официальность — это тоже не плохо, но не уверен, что в этом случае я получу что хочу.

Устройство системы отопления в многоквартирном доме

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Такая система работает по принципу деаэрации или автоматической регулировке поддерживаемого давления с помощью специального, герметично закупоренного расширительного бака. Такая ёмкость состоит из двух секторов, разделённых мембраной из термоустойчивой резины.

К недостаткам можно отнести:

• много труб и соединительных элементов;
• достаточно сложный монтаж;
• более высокая стоимость, чем у системы с одним трубопроводом.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Что влияет на эффективность работы вентиляции

Из-за того, что вытяжка работает по принципу естественной вентиляции, установку любых механических систем план не предусматривает. В домах хрущевского типа на работу вытяжной системы влияет целый ряд факторов. К ним относятся:

Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс

1. Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
2. Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
3. Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.
4. Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.

В перечне собраны основные факторы, влияющие на работу системы вентиляции, но есть еще два важных пункта — недобросовестная работа управляющей компании и минимальные знания жильцов в том, как устроена вентиляция дома.

Сотрудники ЖЕКа могут безответственно отнестись к процессу очищения вентиляционных шахт в доме, а безответственные жильцы самостоятельно затевают перепланировку в квартире, не понимая, что такие действия могут отразиться на качестве воздуха в квартире соседей. А также без предварительных расчетов противопоказано устанавливать мощные вентиляторы для вытяжки, потому что сильные потоки воздуха могут негативно отразиться на вентиляции соседей.

Обеспечение циркуляции воздуха в квартире

Для принудительной вентиляции хрущевки необходимо устанавливать приточные клапаны с вентилятором

Очистки каналов недостаточно для получения нормального распределения воздушных масс по квартире. Для беспрепятственного перемещения воздуха нужно убрать пороги межкомнатных дверей, чтобы под ними был зазор толщиной 3 см. Также внизу двери можно просверлить несколько отверстий диаметром около 1,5 см и прикрыть их решеткой. В ванной и туалете отверстия делают с уклоном внутрь.

Для модернизации схемы используют оконные вентиляторы, которые также называются клапанами. Их монтируют на створку окна либо в стене. Стеновые клапаны рекомендуется ставить за радиаторами отопления. Они могут быть оснащены различными датчиками и фильтрами для дополнительной очистки воздуха.

Причины сбоев в работе вентиляции в кухонной зоне

Основная проблема неприятных запахов на кухне — вентиляционная труба, которая сильно засорена жировыми отложениями и пылью. И чем меньше становится диаметр отверстия в трубе, тем слабее тяга воздуха. Подумайте о том, что может проникнуть в вашу комнату из такой грязной шахты, если сосед установит у себя сверхмощное вытяжное оборудование. Ответ прост. Все запахи из кухни соседей активно переместятся к вам в квартиру.

Вентиляционная система на кухне в хрущевке вообще не предназначена для использования мощных современных вытяжек. В противном случае используя такие приборы при условии минимального поступления свежего воздуха, в кухне может образоваться пониженное давление. Для восстановления баланса воздуха в кухню подтянуться воздушные массы из помещений, если их не хватит, то начнет тянуть из вытяжки в ванной комнате.

В этом случае категорически запрещается использовать и устанавливать систему вентиляции принудительного характера. Она может спровоцировать нарушение тяги и выброс углекислого газа не в шахту, а в квартиру. Старайтесь придерживаться всех правил безопасности, чтобы оградить не только себя и свое жилище, но и весь дом от неприятных последствий.

Вентиляция кухни с газовой колонкой

До появления в домах централизованной системы подачи горячей воды, подогрев осуществлялся газовыми колонками. Устанавливают оборудование на кухне, так как в этом помещении есть вытяжка.

Газовая форсунка в несколько раз превосходит по мощности и потреблению кислорода горелку газовой плиты. При монтировании оборудования вытяжку подключали напрямую к шахте, чтобы усилить тягу.

Для нормального горения колонки на 1 объем газа необходимо воздуха в 10 раз больше.

Нагретый воздух устремляется вверх. Если приток снаружи недостаточный, образуется обратная тяга. Из колонки начинает поступать угарный газ.

Учитывая объем кухни в хрущевке – площадь до 6 м2 и высота потолка 2,2 – 2,3 м, при работе газовой колонки воздух не кухне должен меняться со скоростью 20 объемов/час, обновляться полностью каждые 3 минуты.

Чтобы обезопасить себя от угарного газа, следует выполнять простые правила обращения с газовой колонкой:

• во время работы колонки открывать форточку или окно для проветривания;
• держать открытыми межкомнатные двери;
• не загромождать оборудование, выдерживать минимальный зазор между колонкой и мебелью в 100 мм;
• регулярно проверять вытяжку.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.
