Стоимость услуг определяется проектными параметрами и грунтовыми условиями. Среди первых: длина, ширина и глубина котлована, его конфигурация, наличие и крутизна откосов, необходимость крепления стен, наличие подъездных дорог, содержание подготовительных работ, расположение близлежащих сооружений, удалённость площадки утилизации породы. Среди грунтовых условий наибольшее значение имеет класс грунта по трудности разработки, наличие и уровень залегания водоносного горизонта, угол естественных откосов.
Последовательность работ, осуществляемая при производстве строительных котлованов:
- Геодезическая разбивка. На этом этапе важна точность, отмечаются размеры и углы будущего котлована, размечается территория, для этого используется специальные инструменты и приборы — нивелир, теодолит. При определённых условиях обязательно проводятся пробы грунта или предварительная разработка траншеи с целью выяснить особенности толщи породы, глубину залегания грунтовых вод, а также возможные подземные коммуникации, не попавшие в план местности под зоной строительства.
- Подготовительные работы. С территории копки котлована убираются все подземные и наземные коммуникации. Предварительно работы согласовываются с влдельцами коммуникаций. Выполняется вырубка и выкрчёвывание кустов и деревьев, снос построек, подготовка подъездных путей под вывоз грунта.
- Рытье котлованов. Размеры и другие параметры зависят от проекта здания, глубины промерзания грунта, уровня грунтовых вод и других факторов. Земляные работы начинают, как правило, с удаления верхнего растительного слоя почвы, дёрна. Затем выполняется рытьё котлована проектной глубины и конфигурации. Ширина и наклон откосов, а также необходимость укрепления стен котлована установлены проектом производства работ (ППР) заранее для данного типа почвы.
- Вывоз грунта. Это обязательная часть работы, необходимы специальные разрешения для его вывоза и утилизации. Частично породу оставляют на территории для того чтобы потом использовать для подсыпки фундамента.
- Контроль качества на всех этапах. Что отличает нашу компанию — непрерывный контроль качества работ.
Технология разработки
Разработка котлована всегда начинается с анализа участка и составления нормативной документации. Так, сначала берут пробы грунта, и делают геологический разрез.
После проведения этих экспериментов у вас будет ясное представление про грунты, что есть на этом участке, их несущую способность и плотность.
Копка котлована и вывоз грунта на самосвалах
Дальше берутся за составления ТТК, заключение договоров с фирмами, разработку производственных проектов и актов. Ну а следующий этап – это непосредственно начало работы.
Этапы работы:
- Отмечаем участок под котлован.
- Срезаем бульдозером верхний растительный слой (до 30 см)
- Начинаем разработку котлована с помощью экскаватора.
- Снимаем первый слой грунта.
- Организовываем подъезды для техники, по которым можно будет запустить вывоз грунта.
- Продолжаем работу, пока не дойдем до нужной глубины.
- Параллельно укрепляем откосы тем или иным способом.
- После завершения разработки котлована завершаем вывоз всей массы грунта и начинаем засыпать подушку под фундамент.
Как видим, ничего особенно сложного в этом процессе нет, однако непосредственно во время работы нужно быть предельно осторожным и следовать всем инструкциям, что указаны в документации.
Срезка растительного слоя выполняется бульдозерами. Это обязательный процесс, даже если ваш фундамент практически не углублен. Разработка ведется экскаваторами с лопатами. Они выполняют основную работу. Рабочие же доделывают за ними недочеты, укрепляют откосы, помогают организовать вывоз грунта, прокладывают подъездные пути и т.д.
Отдельно отметим процедуру, по которой выполняется вывоз грунта. Вывозить разработанную землю надо быстро и эффективно. В противном случае скорость разработки котлована упадет в несколько раз.
Для нормальной работы за каждым экскаватором закрепляется минимум два грузовика. Они посменно работают, как накопители для грунта. Как только самосвал будет заполнен, он тут же едет на место отгрузки земли, а его позицию заменяет следующий.
Таким образом, можно заставить экскаватор работать всю смену практически без остановок, тем самым существенно повысив его производительность.
Если точка отгрузки грунта находится далеко, то закрепленных грузовиков может быть не два, а три или даже больше. Тут все уже зависит от возможностей застройщика и конкретных условий на участке.
Когда и какой котлован нужен
Для создания котлована под ленточный фундамент, фундамент из монолитной бетонной плиты или столбчатый фундаментне требуется значительного углубления. Большое заглубление необходимо при строительстве свайного фундамента или дома с подвальным помещением. Увеличение глубины котлована необходимо, если в его зоне находятся объекты, которые невозможно удалить: деревья, строения.
В любом случае копаем котлован под фундамент, так как верхний плодородный слой почвы по своей структуре менее плотен, чем нижележащие слои, а зимой поверхностные слои подвержены пучению в результате образования кристаллов. По этим причинам снятие верхнего почвенного слоя необходимо. Для уверенности в прочности и надежности фундамента следует погрузить его основание ниже уровня промерзания почвы.

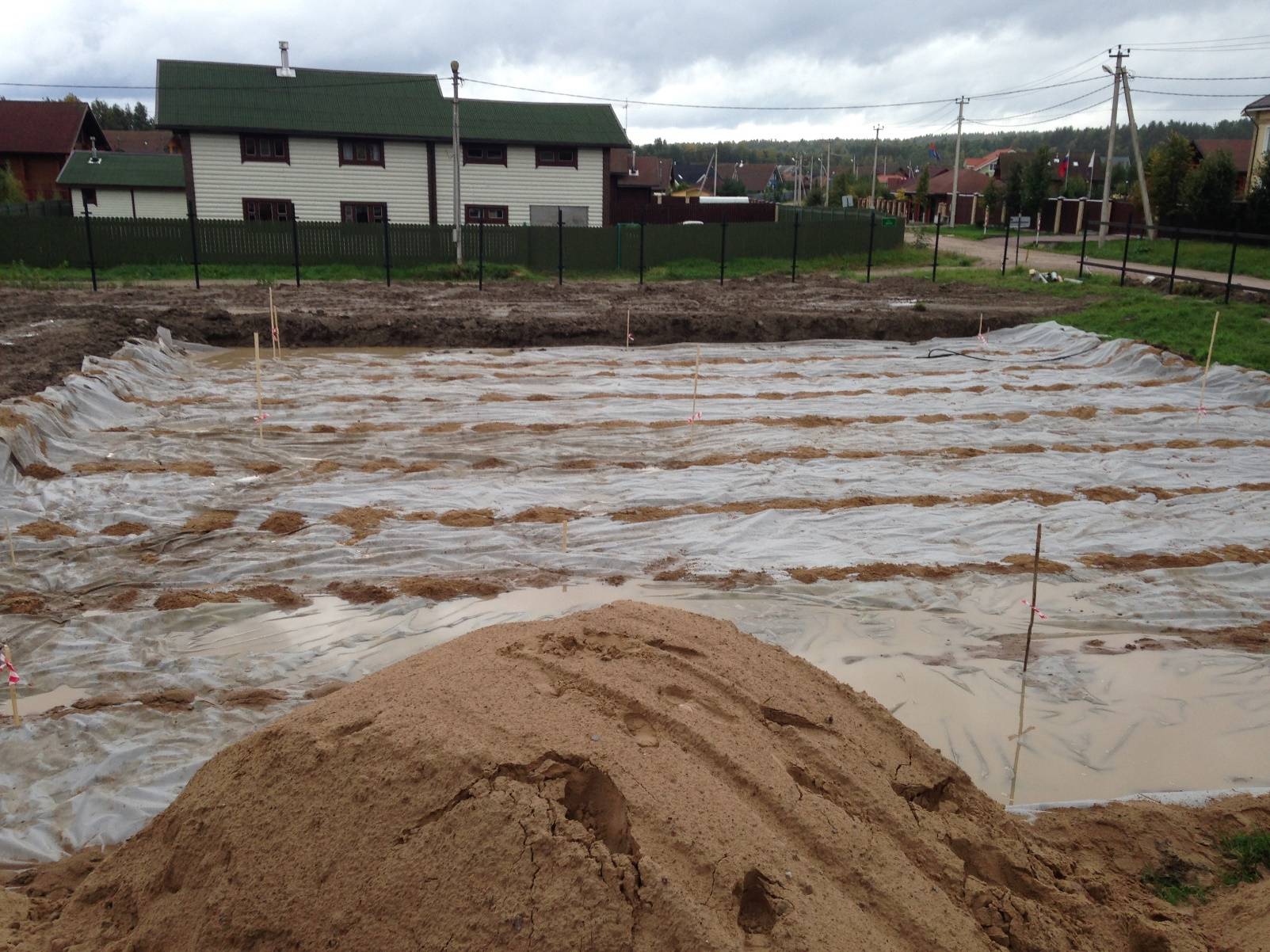

Создание котлована под плитный фундамент
Создание плитного фундамента – дорогостоящее дело, оправданное при наличии на участке сыпучих или глинистых грунтов с тенденцией к вертикальному и горизонтальному смещению. Он отлично выдерживает вес крупногабаритных конструкций. Плитные фундаменты различаются по степени заглубления. Глубина котлована под плитный фундамент зависит оттолщины верхнего плодородного слоя. Площадь котлована должен быть больше площади будущего строения на 50-70 см с каждой стороны, дно – ровным.

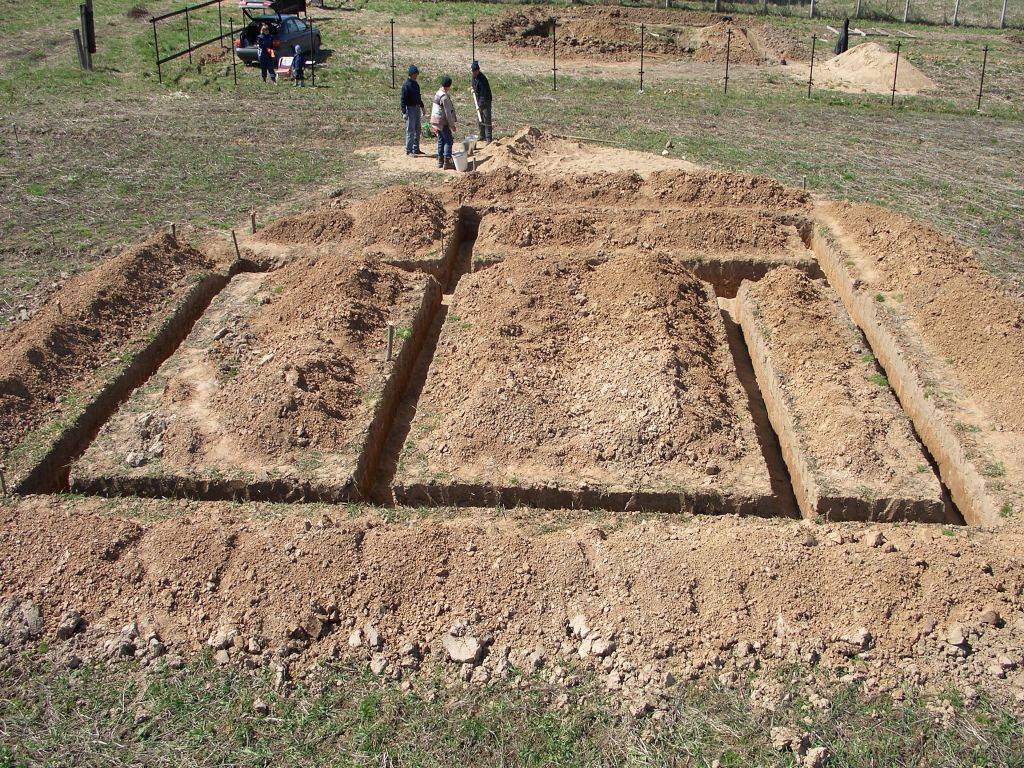

Этапы создания и особенности котлована под ленточный фундамент
Процесс создания котлована под ленточный фундамент состоит из рытья траншей. Работы начинаются с определения местоположения одного из углов дома и маркировки его колышком. От него выставляется прямой угол, и определяются остальные углы здания, которые тоже отмечаются колышками. Между ними натягивается шпагат, по которому будет определяться внешний край фундамента. Для такого фундамента грунт должен быть стабильным. Сохранению стабильности грунта способствует качественный дренаж и обустройство системы водоотведения.
Глубина траншей зависит от типа фундамента. Мелкозаглубленный фундамент используется для хозяйственных построек, небольших домов без подвала, деревянных и каркасных домов. Для него создаются траншеи глубиной от 50 до 100 см. На заглубленном фундаменте возводятся крупногабаритные или двухэтажные дома, дома с подвалом. В первом случае траншеи выкапываются на глубину промерзания грунта (примерно 150 см). Для дома с подвалом роем котлован под фундамент на глубину подвального помещения с учетом толщины песчаной подушки. Затем создаются траншеи на глубину подошвы фундамента.
Ширина траншей зависит от состояния грунта. Чем слабее грунт, тем больше должен быть запас ширины. Минимальная ширина траншеи по нормам СНиП составляет толщину стен с опалубкой плюс толщина изоляции плюс по 20 см с каждой стороны будущей конструкции.
Изготовление опалубки (пошаговая инструкция)
Изготовление опалубки
Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.
Щитовая
Перед работами по изготовлению формы необходимо:
1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву
2Выполнить расчет материала
3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками
Котлован под фундамент
1ШАГ 1
Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.
При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.
Разметка фундамента
2ШАГ 2
Расчет. После выполнения разметки выполняется расчет количества материала.
Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).
Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки
Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.
Учитывая все вычисления, а также места установки элементов, можно определить количество материала.
Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.
Изготовление щитов
3ШАГ 3
Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).
Установка опалубки
4ШАГ 4
Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.
Для фиксирования геометрических размеров, внутри конструкции крепятся распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.
Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.
Подготовка к заливке
5ШАГ 5
Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.
По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.
При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.
Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)
Размеры котлована под фундамент
Наиболее важным параметром является глубина котлована. На данный показатель оказывают влияние два основных фактора:
- уровень залегания грунтовых вод;
- глубина замерзания почвы.
От уровня залегания грунтовых вод зависит глубина закладки песчаной подошвы. При близком залегании грунтовых вод придется дополнительно заниматься укладкой гидроизоляционного материала. Что увеличит стоимость рытья котлована. Минимальное расстояние от подошвы до грунтовых вод должно составлять 0,5 м.
Глубина замерзания почвы также оказывает влияние на расположение подошвы. Песчаное основание под фундамент должно размещаться ниже уровня замерзания почвы на 0,3-0,4 м.
Местонахождение подошвы также учитывается при определении длины и ширины траншей. Согласно общепринятым нормам котлован должен иметь трапециевидную форму в поперечной плоскости. Чтобы не допустить осыпания земли, стенки траншей должны быть сделаны с уклоном в 45º.
Если рытье котлованов и траншей будет происходить на глубину более 0,5 м, то их стенки можно делать вертикальными без наличия уклона.
Длина и ширина котлована зависят и от размеров возводимого дома. Границы траншей должны быть на уровне 0,3-0,4 м от стен здания с учетом облицовочного материала.
Для строительства домов могут использоваться различные виды фундамента: ленточный, плитный или столбчатый. В зависимости от этого и будут выкапываться траншеи или ямы. Данный процесс можно осуществлять как вручную, так и механизированным способом.

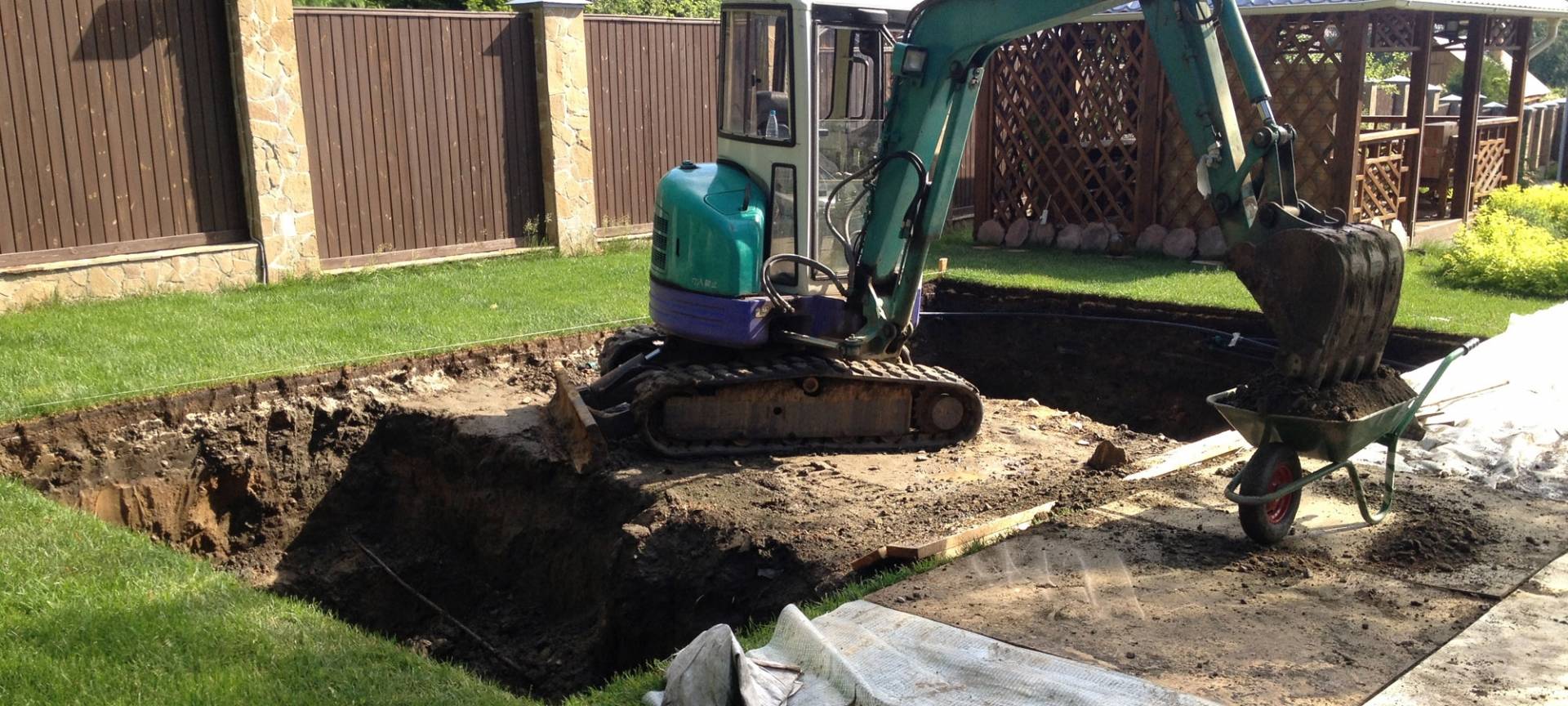

Рытье котлована экскаватором целесообразно проводить в том случае, когда фундамент будет закладываться на солидную глубину (например, при возведении дома с подвальным помещением). Но в любом случае будут места на участке, к которым техника не сможет подъехать (линия электропередач, деревья, узкие участки, газопроводы, трубопроводы).
Как рассчитать стоимость устройства котлована?
При обустройстве котлованов строительные материалы практически не используются. Соответственно, затраты будут полностью определяться размером оплаты работ и аренды спецтехники, если она будет использоваться. Здесь все зависит от местности, поскольку на рынке строительных работ в каждом регионе сложились свои расценки. Кроме того, возможны различные факторы специфические для определенного, которые могут повлиять на стоимость работ в сторону удорожания. Это:
- Сложный ландшафт. Если участок находится в лесу, потребуются затраты на его расчистку от деревьев и корневых систем. Если местность заболочена, придется произвести мелиорацию, а это также требует серьезных расходов.
- Характеристики грунта часто делают обустройство котлована более трудоемким, а значит, и затратным. Так, при работе на песчаных грунтах, обязательно специально крепить стенки при рытье котлована. Усложняют и удорожают работы также грунтовые воды, горизонт которых проходит слишком близко к поверхности.
- Главным фактором, определяющим стоимость работ, являются размеры котлована и его тип
- На общую сумму расходов влияют затраты по доставке к месту их проведения бригады нанятых рабочих, а также арендованного оборудования и спецтехники.
Обустройство котлована под фундамент, несмотря на кажущуюся простоту, является весьма ответственным этапом всего строительства. От его качества и точности его выполнения во многом зависят размеры последующих расходов.
Мне нравится1Не нравится
Геодезические работы
Первым этапом при возведении любого сооружения являются следующие работы:
Очищение необходимой площади от кустов, деревьев, старых построек, и других объектов, которые могут оказаться на предполагаемой для строительства территории. Если планируется снос старых зданий, нужно получить разрешение на это. Придется представить проект будущего фундамента и всего строения, что можно сделать самому или с помощью специалистов.
Необходимо точно рассчитать расположение основных линий фундамента, ведь они станут основой будущего дома. Здесь учитывается тип грунта, где находятся линии коммуникации и границы участка.
Определение углов постройки. Намечаются они на земле с помощью колышков или небольших металлических уголков
Важно правильно померить все расстояния. Это позволит избежать возможных перекосов
Разметка правильных прямых углов фундамента. Выполняется она за счет измерительных приборов и веревок, которые привязывают к колышкам. Затем хорошо натягивают их. Так удается вычислить расположение наружных и внутренних стенок фундамента.
Геодезические работы требуют большого терпения, умения точно производить все необходимые расчеты. Их можно выполнить самому или обратиться за помощью к специалистам.
Предварительные работы по устройству котлована
Перед началом разработки необходимо выполнить следующие работы:
- определение состава грунтовых пород и их свойств, мощности слоёв и глубины залегания подземных вод. Для этого на участке строительства бурятся контрольные скважины. При небольших габаритных размерах сооружения выкапываются шурфы глубиной до 2-х м;
- изучение характеристик планируемой постройки (габаритов, веса конструктива и величины предполагаемых постоянных и временных нагрузок);
- анализ климатических особенностей района строительства (глубина промерзания грунтов и их сезонные подвижки);
- проведение расчётов по необходимой глубине и габаритным размерам выемки.
На основе полученных данных выполняются необходимые расчёты и подбор оптимальной фундаментной конструкции с составлением технологической карты по разработке котлована. Всё это выполняется специализироваными проектными организациями. Для экономии средств расчёты, после тщательного изучения требований строительных норм и правил, для небольших построек можно выполнить самостоятельно.
Глубина разработки зависит от следующих параметров:
- величины промерзания грунтовых пород, приводятся в табличной форме для всех российских регионов. Рекомендуется найденное значение увеличить на 30-ть см для устройство песчаной или щебёночной подушки;
- горизонта расположения грунтовых вод
- достаточной толщины несущего грунтового пласта.
Если в непосредственной близи находятся другие здания, то разработка выполняется ниже их фундаментов.
Для определения необходимой площади фундаментной подошвы, необходимо сумму постоянной нагрузки от собственного веса здания и временных нагрузок (ветровая, снеговая) разделить на допустимый уровень давления на грунты основания (приведён в различных справочных изданиях).
Габаритные размеры по длине и ширине дна выемки, для удобства ведения работ по устройству фундаментов, должны превышать минимум на 20-ть см размеры фундаментного конструктива с каждой из сторон. От вертикальных стенок ≥ 70-ти см. Размеры по верху выемок принимаются в зависимости от необходимости устройства откосов и их крутизны.
Зависимость габаритов от глубины залегания проявляется в следующем: поперечный профиль котлована имеет форму трапеции, поскольку, по правилам безопасности стенки выемки в грунте должны строиться с откосами. Требования по допустимой крутизне откосов для различных грунтов нормируются строительными нормами и правилами с приведением требуемых значений в табличной форме. В мало заглублённых выемках (≤ 50-ти см) откосы могут не устраиваться. Стены таких полостей выполняются вертикальными.
Объём котлована рассчитывается по следующей формуле:
V = (H / 6) (ab + cd + (a + c) (b+d)),
- где Н – глубина разработки;
- a и b — ширина и длина по дну;
- c и d — ширина и длина поверху.
При разработке механизированными способами нужно учитывать 10-ти см недобор до проектной отметки для исключения нарушения природной грунтовой структуры. Этот слой разрабатывается только вручную.
Необходимое количество грунта для обратной засыпки определяется вычитанием объёма фундаментного конструктива из получившегося общего объёма разработки.
Комбинированные котлованы, шурфы и скважины
Реализация отдельных проектов частных домов требует земляных работ комбинированного типа. Например, если верхний грунт зыбкий, то его необходимо снять, чтобы добраться до твердых пород. Возможно, для этого будет удобней выкопать котлован, а затем уже выбирать траншеи, шурфы либо бурить скважины для опорных свай.
Планируя буровые, также как и все прочие виды работ, ориентируются на их объемы. Глубокие скважины бурятся станками, установленными на автомобильные платформы. Большое количество мелких скважин удобно изготавливать при помощи мотобура. Если же требуется сделать с десяток цилиндрических выборок в грунте, то может подойти и обычный ручной садовый бур.
Земляные работ с уплотнением подстилающей породы под устройство фундаментов всех типов оптимально завершать бетонной подготовкой – по её выровненной поверхности удобней укладывать гидроизоляционное покрытие. Однако, это уже следующий строительный этап, как и монтаж опалубки, армирование и монолитные работы.
Виды котлованов
Решив заняться устройством траншеи под фундамент, следует четко представлять, какой тип котлована необходим. Данное условие зависит от разновидности фундаментной конструкции, определенной к заливке проектным планом и чертежами.
Существуют определенные параметры, по которым фундаментные котлованы распределяются на несколько категорий, связанных с наличием либо отсутствием следующих условий:
- откосов и их количества;
- угловых креплений;
- вертикально наклонных стен.
Есть еще одно условие, определяющее, как называется яма под фундамент – котлован или траншея.
Под обустройство ленточного фундамента копается по всему периметру и местах установки внутренних несущих стен траншея. Под заливку фундаментной плиты минимальные размеры котлована должны соответствовать площади строящегося здания.
Если кто-то не знает, как выкопать фундамент под дом своими руками, их вниманию предлагается список первоочередных земляных работ:
- определяется тип почвенного состава, проводится его экспертиза;
- уточняются технические параметры сооружения, чтобы определить максимальную нагрузку на основание;
- выполняется расчет глубины котлована или траншеи;
- уточняются климатические условия региона для выявления сезонных подвижек почвы.
Виды опалубки
Ленточный фундамент
Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.
Щитовая
Щитовая опалубка
Щитовая
Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья
С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.
Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.
Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.
Съёмная
Съёмная опалубка
Съёмная
Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.
Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.
Такие листы подойдут при устройстве оснований высокого цокольного этажа.
Несъёмная
Несъёмная опалубка
Несъёмная
Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.
Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.
Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы
Построения на местности
Базовую линию удобно совместить с проекцией одной из стен дома или вынести на небольшое расстояние от нее. Обычно базу проводят параллельно границе участка. Концы отрезка базовой линии отмечают колышками, а между ним натягивают бечевку.
Далее следует самый ответственный этап – построение прямых углов фундамента. Транспортир любого размера не сможет обеспечить необходимую точность. На выручку приходит метод «египетского треугольника». Суть его заключается в том, что прямоугольный треугольник с размерами катетов 3 и 4 единицы измерения имеет длину гипотенузы в 5 единиц. Применительно к разметке фундамента этот метод используют так:
- на базовой линии отмеряют 4 м от стартового угла фундамента и забивают временный колышек. К нему привязывают бечевку длиной 5 м, и с ее помощью на земле прочерчивают дугу;
- вторая дуга откладывается с радиусом 3 метра от первого углового колышка фундамента;
- через точку пересечения дуг и первый колышек проводят прямую линию. Она обозначает направление поперечной стены под прямым углом к базе;
- на полученном перпендикуляре откладывают отрезок равный длине соответствующей стороны фундамента на плане, фиксируют его окончание колышком;
- со второго конца базового отрезка по аналогичной системе строят второй прямой угол и проводят еще один перпендикуляр к базе. На нем также откладывают размерный отрезок соответствующей стены. Устанавливают угловой колышек. В итоге имеем разметку трех стен с двумя прямыми углами;
- так как уже установлены все четыре угловых колышка, то их соединяют натянутыми веревками, заодно проверяя методом «египетского треугольника» последние два угла. Таким образом, получается прямоугольный периметр здания. При большой площади дома в проекте могут быть предусмотрены внутренние несущие стены. Их основания размечают согласно чертежу.
Параллельно периметру намечают дополнительные линии на расстоянии равном толщине фундамента. От них можно отступить еще на ширину технологического запаса, натянув пару вспомогательных веревок для обозначения границы копки с технологическим запасом.
Хотя это и недостаточно точный способ разметки фундамента, он является наиболее простым, поэтому вполне подходит для домов с небольшими площадями в плане.
Способы разработки котлованов
Разработка и рытьё котлована под фундамент относится к важному подготовительному процессу и осуществить этот этап строительства можно двумя методами: вручную или при помощи экскаватора. Что зависит способов разработки котлованов, то они зависят от глубины заложения фундамента и его конструкции
Если котлован необходимо сделать неглубокий, то справиться с данной задачей можно своими силами, вручную
Что зависит способов разработки котлованов, то они зависят от глубины заложения фундамента и его конструкции. Если котлован необходимо сделать неглубокий, то справиться с данной задачей можно своими силами, вручную.
А если котлован должен быть глубоким, то используется экскаватор. С помощью обратной лопаты экскаватора можно за один раз выкопать до 0, 5 куба грунта. Для использования земли из рва, организовывается его вывоз и временное складирование на отведенных для этого участках и последующая засыпка в пустоты уже готового фундамента.
Важно: прежде чем приступить к выполнению работ надо убедиться, что на необходимой вам глубине не проходит трубопровод или газопровод. Также стоит проверить, что поблизости с местом рытья котлована нет грунтовых вод.. Что касается глубины рва, то она должна равняться:
Что касается глубины рва, то она должна равняться:
- 1 метру на песчаном грунте;
- 1,25 метра на сильно песчаных грунтах;
- 1,5 метра на глиняной почве;
- 2 метра на болотистом массиве.
Если возможности следовать этим показаниям нет, то потребуется предварительно укрепить стенки траншеи. Для этого делаются откосы и опоры.
Виды ленточного фундамента
Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:
Цельнолитой
Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.
Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.
Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.
Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru
Сборный
Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.
Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.
Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info
Мелкозаглубленный фундамент
Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.
Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период
При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды
К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.
Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru
Ленточный фундамент глубокого залегания
Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.
Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.
Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru
В какое время года рыть котлован?
Вопрос, который задает каждый, кто собирается рыть котлован – когда это лучше делать? То есть нужно знать определенное время года, в которое можно вырывать котлован. Знающие специалисты рекомендуют два периода года, когда должно выполняться рытьё котлована под фундамент:
Котлован раскопан летом
- Лето;
- Осень.
Почему именно в эти периоды можно заниматься данной работой? Все очень просто, в летнее и осеннее время земля мягкая и роется хорошо. Зимой земля замерзшая, а весной она оттаивает, потому нужна будет спецтехника для откачивания накопившейся в ней воды. А на это нужны дополнительные средства. Это именно то место, где вы можете сэкономить, выбрав для строительства не зиму, а лето.
Если вы выбираете осеннее время, то нужно знать, что это не должна быть поздняя осень. Так как земля начинает замерзать, и производить работы будет очень сложно. В этот период погода держится нестабильная, ночью земля подмерзает, а днем оттаивает, что может вызвать некоторые казусы в выполнении работы.
Это не значит, что яму нельзя рыть зимой или весной. Запретов на это нет, но нужно будет учесть, что из-за сложности выполнения стоимость работы может увеличиться от 1,5 до 2 раз.
Независимо от времени года, в которое вы проделываете данную работу, необходимо помнить о безопасности. Стены котлована могут осыпаться, их стоит закрепить. Спускаться в яму следует тоже очень аккуратно. Рабочие должны находиться в специальной одежде, не лишними будут каски. Всю работу требуется выполнять очень аккуратно, что защитит яму от обсыпания, а вас – от проделывания дополнительной работы.
