Дополнительная электропроводка в кабель канале
Сразу пример. Например, вам нужно поставить дополнительную розетку на кухне, в которой уже сделан ремонт. Как это сделать, чтобы не испортить ремонт и сохранить эстетику. На помощь придет электропроводка в кабель канале. Здесь все очень просто.
Вариант 1.
Кабель канал и розетка от разных производителей. На фото показан этот вариант. Короб покупаете отдельно, розетку для открытой проводки любой другой фирмы. Монтируете кабель канал. Прокладываете провод. Ставите розетки. Закрываете крышки.
Вариант 2.
Покупаете часть комплексной системы кабель канала. Ставите и радуетесь красивому внешнему виду. Как видите на фото, вопреки мнению, что офисные системы кабель каналов в квартире не стоит использовать, при удачной ее прокладке и в квартире она смотрится достойно, а главное это оченб удобно.
Как проверить качество кабель-канала
При выборе кабельканала обращайте внимание на качество отливки и пластика. Стенки не должны быть очень тонкими, лоток должен быть жестким, хорошо держать форму. Второе на что нужно обратить внимание — на замок и на то, насколько хорошо он закрывается
Эти замки есть разной конструкции
Второе на что нужно обратить внимание — на замок и на то, насколько хорошо он закрывается. Эти замки есть разной конструкции. Наиболее простые — одинарные
Они легко устанавливаются и снимаются, но при большом количестве кабелей не всегда способы удержать их
Наиболее простые — одинарные. Они легко устанавливаются и снимаются, но при большом количестве кабелей не всегда способы удержать их.
Один из важных критериев — вид замка
Двойной замок более надежен, но тяжелее закрывается/открывается. В теплую погоду с ним бывает справиться проще — пластик более эластичный. В холодном помещении это может быть проблематичным. Тем не менее, стараются брать именно двойные замки, так как они более надежны.
Проверить качество кабель канала можно пару раз открыв/закрыв крышку. Если при этом трещин/повреждений нет, продукция нормальная.
Наружная разводка электрики в деревянном доме от компании ГСК
В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:
- Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
- Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
- Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).
Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.
Метки:
Крепление на поверхности гипсокартонных плит
Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.
Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Особенности открытой проводки с КК
Открытая проводка с использованием электротехнических коробов прельщает легкостью монтажа, ремонта и простотой проведения текущей ревизии состояния кабельных линий внутри КК.
Обратите внимание! Монтаж скрытой проводки по своей сути сопоставим с капремонтом всего помещения. На время замены элементов скрытой проводки помещение фактически непригодно для работы и даже пребывания в нем из-за клубов пыли, образующихся при вскрытии ранее заделанных штроб. https://www.youtube.com/watch?v=ytaboutru
https://www.youtube.com/watch?v=ytaboutru
Промышленностью выпускаются наборы аксессуаров для КК, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения.
Аксессуары для кабель-каналов
В процессе эксплуатации кабельных линий при необходимости ремонта или замены электропроводки, уложенной в короба КК, достаточно снять крышку и выполнить требуемые работы. Важным преимуществом открытой проводки в КК является возможность укладки дополнительных проводов и кабелей в уже проложенные короба без проведения отделочных работ.
Что такое доборы

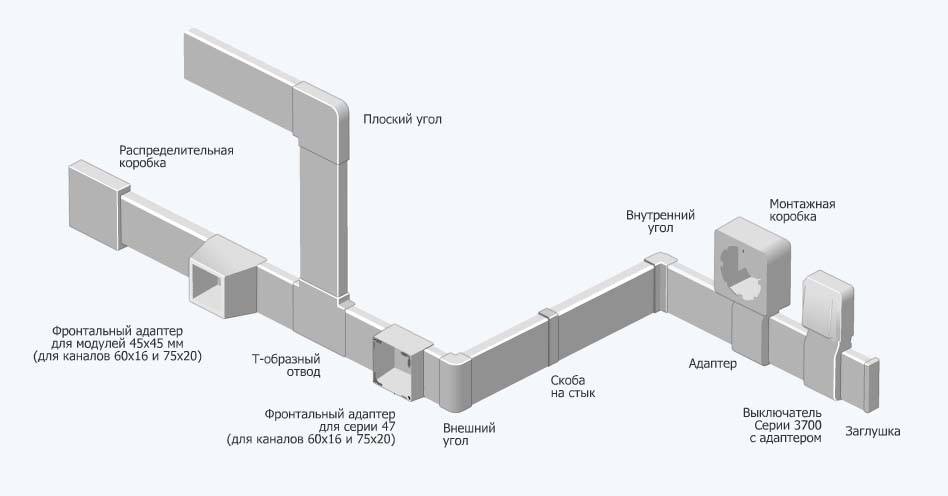

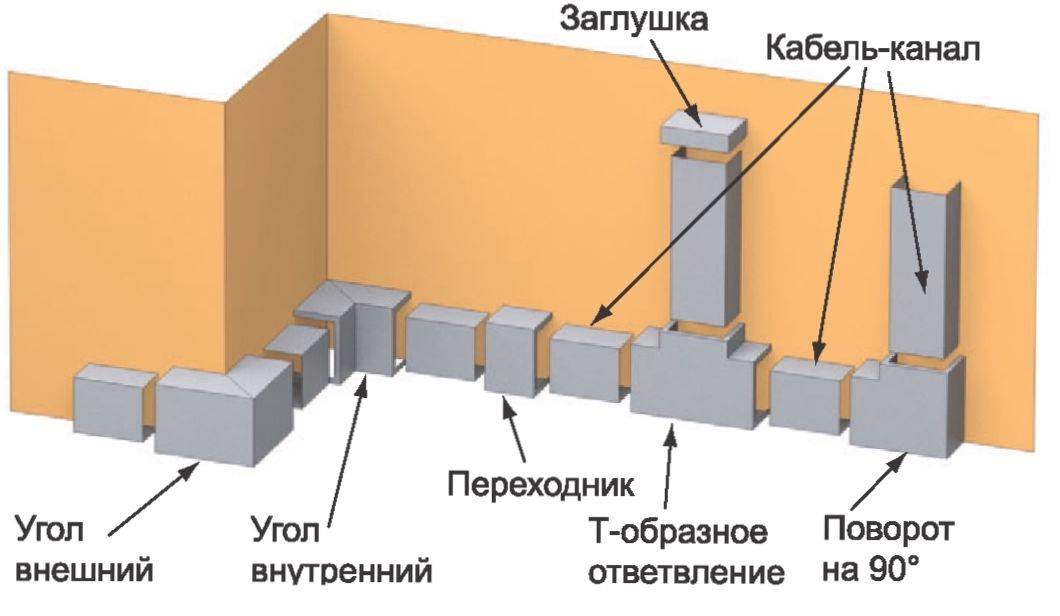

К кабельным коробам прилагаются так называемые доборы:
- Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
- Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
- Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
- Заглушки применяются для закрытия короба в конце пенала;
- Установочная коробка предназначается для установки выключателей и розеток.
Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:
- Пластиковый – столярной ножовкой с мелкими зубьями;
- Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

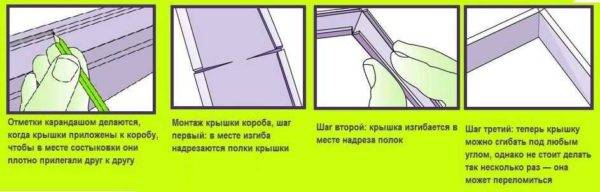

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.
Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
Возможные ошибки
Хоть открытая укладка довольно проста, иногда можно не учесть все нюансы в процессе работы. Типичные ошибки при монтаже:
- Отсутствие плана. Если не сделать общую схему всех кабелей, а монтировать их поочередно во всех комнатах с последующим объединением, надежность всей системы резко снижается.
- Некачественные материалы. Если обходиться дешевыми проводами и приборами с большой опасностью возникновения замыкания – может возникнуть пожар, который повлечет за собой значительно большие финансовые траты.
- Расчеты без запаса. Чтоб не возникало скруток кабелей – их количество и сечение должно на 20% превышать расчетное. Это значительно уменьшит риск того, что сеть может не выдержать нагрузки.
- Подключение в розетку мощных приборов. Поскольку кабель может не справиться с повышенной нагрузкой, такие приборы необходимо подключать от щита отдельным кабелем.
- Соединение проводов разного вольтажа в одной коробке. Если это допустить – во всем доме весьма вероятны проблемы с работой техники.
- Соединение жил из разных материалов. Если нет возможности проложить только медные провода – желательно использовать специальные клеммы для соединения, чтоб избежать возникновения проблем из-за перегрева мест контакта.
- Лишние скрутки. Их повышенное количество негативно сказывается на работе проводки, поэтому лучше пользоваться клеммами.
- Пренебрежение правилами техники безопасности. Все знают, что под напряжение работать недопустимо, однако некоторые могут забыть об этом, что приводит к травмам и не только.
- Некорректное расположение распределительных коробок. Чтоб не было риска случайных повреждений, коробки должны располагаться на 20 сантиметров ниже потолка. Также к ним должен быть доступ для обслуживания.
- Ошибки при заземлении и подключении УЗО. Поскольку от этих устройств зависит защита электросети, необходимо выполнять их монтаж очень внимательно.
Несмотря на то, что технология открытого монтажа выглядит очень простой, многие допускают большое количество ошибок в процессе работы. Поскольку работа с электропроводкой связана с риском, необходимо досконально изучить технологию, прежде чем приступать к работе. Если знаний и навыков для самостоятельной разработки проекта и его реализации недостаточно – лучше не рисковать неоправданно, и нанять электриков, располагающих необходимым опытом.
Обзор предложений «Legrand»
Это ведущий мировой производитель электротехнического оборудования разного рода. Вполне естественно, что кроме розеток, выключателей, коммутационной арматуры, Legrand выпускает и короба для открытой проводки на полу, с пластиковыми и алюминиевыми элементами. Серия называется Quintella,а в ее состав входят следующие позиции:
- Короб 50×12 мм с комплектацией стыковой и угловой соединительными накладками. Изготавливается из пластика, а внутри содержит три отсека для кабелей максимальным диаметром 6 и 9 мм,
- Короб 75×18 мм, комплектуемый стыковыми накладками, плоскими угловыми соединениями (обе эти позиции имеют два исполнения: с пластиковой и алюминиевой крышкой), а также переходником на напольные каналы. Также имеет трех секционную схему, но размеры отсеков больше и могут вмещать кабеля диаметром 11 и 14 мм.
Применение современных решений для прокладки электросети по полу от компаний Legrand или DKC позволяет за кратчайшие сроки решить поставленные задачи без потери эстетического вида и технических характеристик.
Нюансы монтажа
Когда все закреплено, можно приступать к закладке проводов. Если длина кабель-канала большая, то дабы избежать постоянного выпадения содержимого, можно вставить маленькие кусочки крышки по уложенной длине. Когда в один короб укладываются и силовые и контрольные электропроводники, канал должен быть разделен внутри на две ячейки, во избежание любых пересечений и спутывания. Хоть ограничение на количество уложенных проводников и отсутствует, но кабель-канал должен позволять им свободно находится внутри него. Выбирать объем короба необходимо так, чтобы он свободно вмещал всю необходимую проводку, а крышка закрывалась легко и без усилий, обеспечивая надежную фиксацию.
Варианты цветового оформления кабель-каналов
При оформлении интерьера расцветка используемых элементов имеет важное значение. Благодаря тому, что производители предлагают цветные кабель-каналы, можно подобрать подходящий вариант для конкретного помещения
Расцветка короба может быть любой
Необязательно отдавать предпочтение широко распространенному белому цвету. Можно приобрести кабель-канал черного цвета, если такая расцветка будет более уместной в конкретном интерьере.
Черный кабель-канал способен добавить стиля интерьеру
При выборе цветного короба для проводов следует помнить, что он должен гармонично вписываться в интерьер. Следует аккуратно выбирать изделия насыщенного цвета
Они неизбежно будут притягивать к себе внимание, что в ряде случаев может оказаться не лучшим вариантом
Скрутка с монтажными колпачками
Еще проще делается скрутка с использованием специальных колпачков. С их использованием соединение более надежно заизолировано, контакт лучше. Наружная часть такого колпачка отлита из пластика, не поддерживающего горение, внутрь вставлена металлическая коническая часть с резьбой. Эта вставка обеспечивает большую поверхность соприкосновения, улучшая электрические характеристики соединения. Это отличный способ соединить два (или больше) провода без пайки.
Скрутка проводов при помощи колпачков происходит еще проще: снимается изоляция на 2 см, провода слегка закручиваются. На них надевается колпачок, с усилием проворачивается несколько раз, до тех пор, пока металл не окажется внутри колпачка. Все, соединение готово.
Соединение проводов при помощи колпачка
Подбираются колпачки в зависимости от сечения и количества проводников, которые необходимо соединить. Этот способ более удобный: место занимает меньше, чем обычная скрутка, все укладывается компактнее.
Соединение проводников в распределительной коробке колпачками
Крепление кабель канала к стене с помощью саморезов.
Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.
Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.
Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.
Крепление кабель-канала на дюбель-гвозди.
Понадобятся такие инструменты:
- Перфоратор.
- Дюбель-гвозди.
- Острый нож.
- Уровень и карандаш.
- Отвёртка.
Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.
Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.
Как крепить кабель канал на клей (жидкие гвозди).
Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.
Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.
Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.
Крепление кабель канала на металл.
Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.
Это интересно: Обратный клапан для канализации — характеристики и установка
Общие сведения
Существует два способа прокладки провода:
- открытый способ;
- закрытый или скрытый способ;
При закрытом способе кабель также прокладывается с использованием коробов, гофротрубы или лотков, но на завершающем этапе вся проводка прячется в стену или под потолки. Из-за отсутствия свободного доступа, обслуживать кабельных сетей затруднительно.
Монтаж кабеля, провода с помощью гофротрубы обычно производится во влажных помещениях, подвалах, жилых комнатах, под землей
Важно помнить, что под землей запрещено использовать металлическую гофротрубу из-за ее способности к коррозии. Кроме этого не рекомендуется использовать при монтаже гофру черного цвета, так как она подвержена горению
Стандартный цвет для использования в жилых помещениях – серый. Он относится к группе НГ – негорючий. Короба, кабель-каналы применяются в жилых помещениях, офисах, технических помещениях.
Прокладка кабеля в коробе
Материал
Этот материал широко используется при проведении ремонтных работ, и пользуется популярностью благодаря:
- невысокой стоимости;
- простоте монтажа;
- эстетичному внешнему виду;
- разнообразию видов;
- быстрому и легкому доступу к проложенных в них материалах.

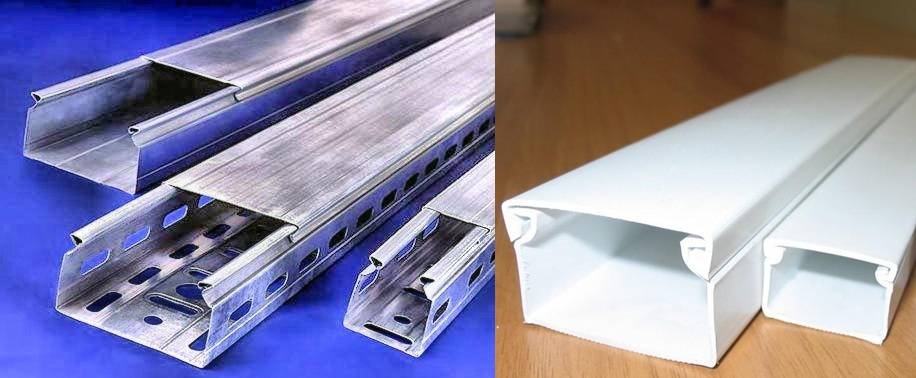

Кабель-каналы или короб кабельный можно разделить на следующие группы:
- металлические короба;
- пластиковые.
Характеристика видов кабель каналов
Существуют такие виды металлических кабель-каналов:
- открытые (с отверстиями);
- глухие или закрытые (без отверстий);
- угловые (внутренний угол и внешний);
- тройниковые (для разветвления проводки).
Способы прокладки кабеля в металлических коробах (СНиП 3.05.06-85):
- пучками. При этом расстояние между пучками должно быть 20 мм;
- рядами. Расстояние между проводами должно быть 5 мм;
- пакетами. С промежутком 20 мм;
- многослойный способ. Без промежутков и расстояний.
При проведении работ на улице, вне помещений следует помнить следующее:
- если температура на улице до -15°С, предварительный нагрев кабеля не требуется;
- при температуре от – 15°С до – 40°С перед укладкой кабель необходимо предварительно прогревать, чтоб избежать деформации изоляции;
- свыше – 40°С проводить монтажные работы запрещено.
В открытом пространстве следует использовать металлические короба с крышкой, для более быстрого доступа. В закрытых же пространствах допустимо использовать цельные, неразъемные короба.
Монтаж кабель-каналов
Крепятся металлические кабель-каналы с помощью дюбель-гвоздей, реже с применением пластиковых дюбелей. Здесь необходимо учитывать массу прокладываемого кабеля. Стена, где производится монтаж должна быть ровной, без выпуклостей, чтобы избежать перегибов металлического изделия.
В короб из металла прокладывают силовой электрический кабель для внутренней прокладки мелкого и среднего сечения, телефонный кабель, контрольный, кабель для видеонаблюдения и охранно-пожарной сигнализации.
Пластиковые кабель-каналы более легкие и способны выдерживать минимальную нагрузку веса прокладываемого кабеля. Поэтому в них зачастую протягивают силовой кабель мелкого сечения, оптико-волоконный кабель, телефонный кабель для местной связи, кабель для сигнализации.
Делятся пластиковые короба для электрического кабеля на:
- напольные;
- настенные;
- в виде плинтуса.
Кабель-каналы из пластика, как правило, имеют секции, в которые закладывают кабель. Существуют односекционные и двухсекционные кабель-каналы. На этом этапе современное производство освоило выпуск многосекционных изделий, что позволяет монтаж кабеля различного назначения.
Пластиковые короба чаще всего используются внутри помещений, так как они подвержены перепадам температуры. Профиль короба крепится к потолку или стене, затем осуществляется укладка кабеля, провода и закрывается изделие быстросъемной крышкой. В качестве крепления используют пластиковые дюбеля, саморезы или винты. Если основание стены или потолка деревянное, то можно обойтись только саморезами. Шаг крепления составляет примерно 50см.
Выбор проводов для внешней проводки
Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм2.
При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.
Виды кабель-каналов
Короба различаются материалами, жесткостью, местами установки. Другие характеристики считаются менее важными.
По материалу
С учетом этого признака выделяют такие разновидности:
- Металлические короба. Такие каналы используют для прокладки проводки на улице или в помещении. Окрашенные изделия представлены в разных цветах. Можно подобрать короб под любой интерьер. Оцинкованная поверхность не подвержена коррозии, поэтому приспособление служит не менее 10 лет.
- Пластиковые короба. Электрики часто используют такие каналы ввиду низкой цены. Кроме того, они гибки и долговечны. Производители также предлагают каналы разных цветов. Наиболее популярны белые изделия.
По месту крепления
Существуют такие типы кабель-каналов:
- Электротехнические. Короба малого сечения размещают на стенах для скрытия тонких пучков проводов.
- Модульные. Применяются при установке розеток.
- Напольные. Используются при укладке проводки по полу.
- Магистральные. Конструкции крупного сечения предназначены при протягивании проводки на большие расстояния.
- Плинтусные. Применяются при проведении кабелей на стыке стены и пола. Изделие имеет вид плинтуса с выемкой и крышкой, под которой проходят провода.
По жесткости
Кабель-каналы бывают 2 видов:
- гибкими, способными принимать нужную форму;
- корпусными, представляющими собой прямолинейные жесткие конструкции, сделанные из металла или пластика.
Подготовка к работе
Прежде чем выполнить прокладку кабеля в кабель-канале, необходимо продумать схему и технологию монтажа. В первую очередь создается рабочий чертеж, с указанием типов и количества проводников, которые планируется проложить. На основании эскиза нужно приобрести необходимое количество коробов, аксессуаров, выключателей и розеток.
Перед тем, как выполнить крепление кабель-канала к стенам, нужно произвести разметку трассы прокладки электропроводки. В местах укладки кабельных линий не должно возникать угрозы их механического или теплового повреждения. Расположение выключателей и розеток должно обеспечивать удобное и безопасное пользование ими.
При покупке электрофурнитуры необходимо проверить исправность замков, фиксирующих крышку изделия, которая должна закрываться с характерным щелчком и надежно держаться на профиле. Самопроизвольное открытие исключено.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
