Отличительные черты стрипперов для снятия изоляции
Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.
Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

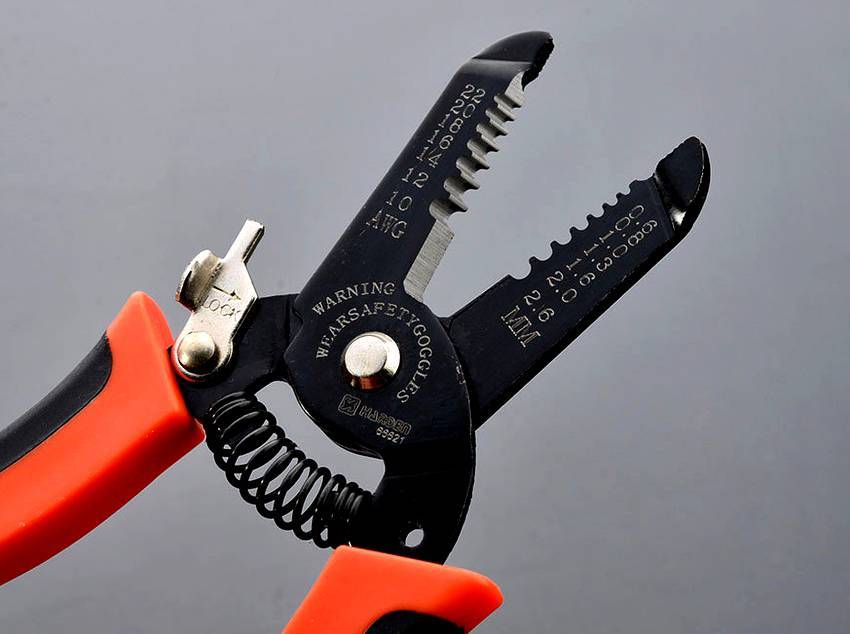

Самым популярным инструментом для зачистки проводов является механический стриппер
Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.
Полуавтоматический и автоматический инструмент для зачистки проводов
Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.
Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.
Стрипперы бывают механическими, полуавтоматическими и автоматическими
Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

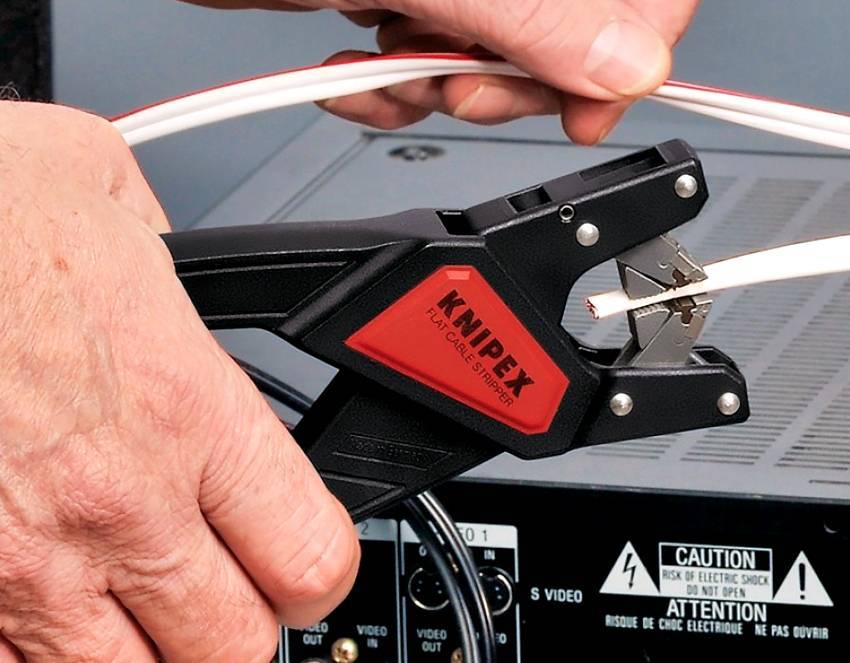

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.
Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.
Для обработки витой пары используются специальные виды щипцов
Как зачистить провод, сохранив его свойства
Начнем с простых способов.
Нож
Используется универсальный инструмент: обычный перочинный или канцелярский.
Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.
Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.
По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.
Термический способ
Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.
Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.
Существуют термические инструменты промышленного исполнения.
Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.
Преимущество проволочных термоэлементов:
- Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
- Тонкая линия расплава не приводит к перерасходу материала.
- Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.
Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.
Механические приспособления для снятия изоляции с проводов промышленного исполнения
Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.
Принцип действия следующий:
При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.
Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.
Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.
Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.
Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.
Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.
Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

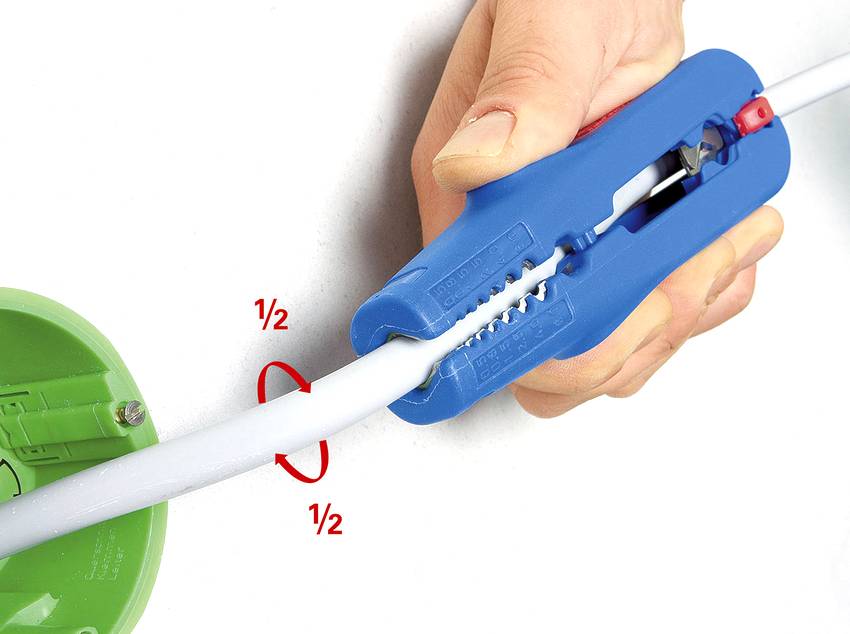

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.
С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.
После чего оболочка легко снимается, не повреждая центральный проводник.
Зачистка проводников с лаковым покрытием
Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.
Немного теории
Электрический кабель обеспечивает передачу электрической энергии. Сечение его проводников соответствует определенным нормативам, прописанным в соответствующих ГОСТах. Они определяют допустимую тепловую нагрузку на изоляцию в процессе прохождения тока. Соответственно, нарушение баланса, прописанного в нормативах, приводит к созданию аварийных ситуаций.
Если толщина сечения провода станет меньше номинальной, то он уже не будет соответствовать заявленным токовым нагрузкам, обозначенным в эксплуатационных характеристиках. Не говоря уже про потерю механических свойств (что особо характерно для алюминиевых жил).
Насколько поперечное сечение влияет на сопротивление провода, а соответственно, и токовую нагрузку описывает закон Ома. Давайте рассмотрим, что происходит в проводнике при нарушении геометрии его сечения.
Влияние сечения провода на его сопротивление описывается формулой: R=(ρ*l)/S
Под «S» подразумевается площадь сечения жилы, «l» — ее длинна, «ρ» — константа удельного сопротивления.
Теперь посмотрим, что происходит в жиле при нарушении ее геометрии в результате зачистки изоляции подручными средствами.
Проводник с нарушенным сечением
Как видно из рисунка, площадь сечения S1 в месте повреждения меньше изначальной S2, соответственно, на данном участке возрастает сопротивление, что грозит нарушением теплового баланса. Не говоря уже про ослабленную механическую прочность (если повреждение нанесено алюминиевому проводу).
Такие повреждения провода характерны, если для снятия изоляции используются нож, кусачки или клещи. Чтобы избежать этого, достаточно использовать специальные приспособления для удаления слоя электроизоляции. Начнем с рассмотрения методов, как это можно сделать.
Как правильно зачистить провода от изоляции
Требования к зачистке проводов:
- зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
- с поверхности жилы изоляция должна быть удалена со всех сторон.
Ошибки домашних мастеров:
- Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
- Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.
Срезание изоляции с проводов с помощью ножа
Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.
Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.
При зачистке тонких проводов ножом нужно прорезать только слой изоляции.
Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.
После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки
После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.
Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.
Удаление изоляции специальными приспособлениями
У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:
- На инструменте выбирается подходящий ручей для оголения нужного проводника.
- Провод устанавливают в этот ручей.
- Сжимают рукоятки.
- Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.
На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.
Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:
Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.
О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:
https://youtube.com/watch?v=RRXMhI_GWQs
При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.
В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.
Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.
Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.
Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия.
Нужно приноровиться к усилию обжатия.
1 Зачистка ножом
Это самый простой и доступный способ очистки провода от изоляции в домашних условиях. Но при этом он один из самых сложных, так как требует соответствующих навыков. Мы рассмотрим снятие изоляции с помощью трех ножей:
- Канцелярский нож.
- Нож с пяткой.
- Специализированный нож для снятия изоляции.
Канцелярский нож
Канцелярский нож — это самый дешевый, но и самый опасный способ повредить жилу провода, особенно маленького сечения. Но если у вас нет никакого более подходящего инструмента, можно воспользоваться именно канцелярским ножом. Такой нож хорошо подходит для разделки плоских или круглых кабелей с «не залитой» изоляцией, то есть когда между внешней изоляцией и жилами есть пространство.
Чтобы снять изоляцию необходимо сначала аккуратно ее прорезать у торца, чтобы нож вошел между жилами (1). Затем за два фрагмента изоляции (2) аккуратно тянем до того места, где нам ее нужно будет обрезать. Оттягиваем изоляцию назад и обрезаем ее.
Изоляцию каждой жилы можно снять, проведя ножом по касательной от места, до которого нужно зачистить в сторону конца провода. .
Все манипуляции выполняем от себя: не стоит направлять лезвие в сторону пальцев. Для разделки лучше брать канцелярский нож с широким лезвием, так как он более жесткий.
Нож с пяткой
Эти ножи специально предназначены для разделки кабелей с плоской и круглой «не залитой» изоляцией. В сравнении с обычными канцелярскими ножами, таким устройством гораздо быстрее снимается изоляция и риск повредить жилу значительно меньше (хотя и не исключается полностью). Правда нож с пяткой удовольствие не из дешевых (стоит от 1500 до 5000 рублей), поэтому покупать его стоит, если регулярно работаете с укладкой плоского кабеля.
Для снятия изоляции заводим под нее пяточку (1), которая во время ведения будет упираться в жилу, и ведем нож до нужной нам точки. Затем круговым движением обрезаем изоляцию (2), освобождая тем самым жилу.
Как и в случае с канцелярским ножом, резать нужно от себя, так как он очень острый и есть вероятность, что в процессе ведения по кабелю он сорвется и травмирует электрика.
Специализированный нож для снятия изоляции
В данном ноже лезвие выдвижное и при этом может менять направление: для поперечного и продольного реза. Подходит для разделки кабелей диаметром 8 — 28 мм, причем с «залитой» изоляцией.
Для разделки провода необходимо выдвинуть лезвие по толщине изоляции, поместить провод, опустить скобу и потянуть провод от ножа. А чтобы обрезать лишнюю изоляцию, выставляем нож в поперечном положении, зажимаем провод у основания разрезанной изоляции, и круговым движением отрезаем ее.
Чистить домашнюю проводку небольшого сечения от изоляции таким ножом одно удовольствие, а вот для толстых кабелей не подойдет. В среднем такой нож стоит 1000 – 1500 рублей. Однако лезвие у него затупляется гораздо быстрее, чем у ножа с пяткой, но для бытовых нужд его хватит надолго. Из довольно прочных и долговечных моделей можем посоветовать Felo 58401811.
Простой, универсальный и качественный
Кусачки для зачистки изоляции, такие как Stanley ST-0-84-010, имеют очень простую конструкцию. Но не стоит недооценивать этот инструмент. Качественные кусачки выполнены из высокопрочной стали и имеют винт с мелкой резьбой для настройки глубины разрезания изоляции. Достаточно с помощью регулировочного винта задать глубину разрезания изоляции, обхватить режущей кромкой провод, повернуть кусачки и стащить отрезанный кусок изоляции. С помощью таких кусачек можно зачистить провода разного диаметра, вплоть до проводов с сечением до 1 мм. Кроме того, в отличие от большинства других инструментов, кусачками удобно пользоваться в стесненных условиях, например внутри щитов.
В крайних случаях, когда провод из-за ошибки оказывается под напряжением, такие кусачки более безопасны, так как качественный инструмент подобного рода имеет изолированные до 1000 В рукоятки и позволяет работать одной рукой.
Кусачки для зачистки изоляции Stanley ST-0-84-010
Простота инструмента имеет и обратную сторону:
- отсутствует возможность регулировки длины снятия изоляции;
- кусачки хуже справляются с проводами в плоской оболочке, с тканевой или наоборот очень жесткой изоляцией.
Кусачки незаменимы в тех случаях, когда нужно зачищать много проводов одного диаметра. Для работы же с большим количеством разных проводов используются универсальные стрипперы.
Коаксиальный кабель
Коаксильный кабель
Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.
Виды коаксильного кабеля
Пошаговая инструкция как зачистить провод коаксиальный:
Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление. Как только, лезвие зашло до половины провода давить на него необходимо меньше
Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите
Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле. Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки. Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора.
F-коннектор
Теперь F-коннектор готов к эксплуатации.
Правила пользования инструментом
Зачистка жил
Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.
Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы, как показано на фото:
Помещая провод в захват клещей, оставляем провод длиной для зачистки изоляции, за ножами, как показано на фото ниже:
Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.
Инструкция по эксплуатации ручного стриппера предоставлена на видео:
Важный момент при использовании стриппера — это правильно подобрать размер высечки в ножах, если ошибиться с диаметром, мягкий проводник будет поврежден и даже может обломаться на месте зачистки. Также не стоит захватывать большую длину изоляции проводника, лучше разделить на несколько операций по меньше. При достаточной сноровке, зачистка изоляции стриппером занимает меньше секунды, а сама работа перестает быть скучной и рутиной. Поэтому приобретение данного прибора экономит время и деньги, а также силы электромонтажника. К тому же инструмент окупается с лихвой.
Обжим наконечников
Если у вас нет под рукой кримпера, который используется для опрессовки проводов гильзами, можно выполнить обжим стриппером. Работать инструментом в этом случае достаточно просто. Сначала снимаете изоляцию на нужную длину, после этого устанавливаете наконечник на жилу и заводите в подходящий разъем на рукоятке. Сжимаете ручки и в итоге у вас должен получится обжатый наконечник. Последний этап — отрезаете лишнюю часть жилы на конце, если это необходимо.
На видео ниже наглядно показывается, как пользоваться автоматическим стриппером для разделки кабеля и обжима наконечников:
Вот мы и рассмотрели, что такое стриппер для снятия изоляции с проводов. Теперь вы знаете, какой вариант исполнения лучше использовать для бытовых нужд и работы, а также как пользоваться съемником для зачистки кабеля и обжима клемм.
Читать также: Как проверить диод без мультиметра
Будет полезно прочитать:
Большинство электромонтажных работ, связанных с подключением электроприборов и оборудования требует снятие изоляции и их зачистки. Выполнение этой операции при помощи ножа может привести к несоблюдению стандартов соединения проводов. Профессионально сделать такую работу помогает стриппер для снятия изоляции с проводов.
Как выбрать инструмент для зачистки
Чтобы провести процедуру быстро и качественно, сначала требуется разделить кабель на жилы. Делать данную процедуру необходимо предельно аккуратно, чтобы не повредить структуру жильного основания. Торопиться в момент надреза изоляции не рекомендуется – можно сделать слишком глубокий надрез. По окончании данного этапа работы нужно подцепить часть изоляционного слоя и аккуратно удалить его с жилы. Бережное отношение к проводу позволит не порвать его и не повредить
Очень важно, ликвидируя изоляцию, не порезать остальные жилы
Вторая ситуация, когда требуется удалить с кабеля защитный слой – загруженные участки электрических сетей.
Наиболее яркими примерами могут служить:
- внутренний заливной изоляционный слой;
- жесткая и плотная внешняя изоляция;
- тканевая изоляция, которая пропитана смоляным составом;
- индивидуальная изоляция всех жил.
Чтобы снять защиту, необходимо при помощи инструмента удалить внешнюю оболочку. С этой целью производится неглубокий надрез вдоль кабеля. Применение плоскогубцев позволит вынуть жилы. Делать это необходимо по одной штуке, так как в противном случае придется удалять внутреннюю ткань или заливку. Оставшуюся часть внешнего изоляционного слоя нужно просто срезать.
Изолирование после очистки
Учитывая все особенности строения кабеля или провода, можно подобрать нужный инструмент для работы с электрическими составляющими цепи. В противном случае выбор может производиться неосознанно, с учетом рекомендаций продавца-консультанта.
