Устройство канализации в частном доме

Разновидности септиков

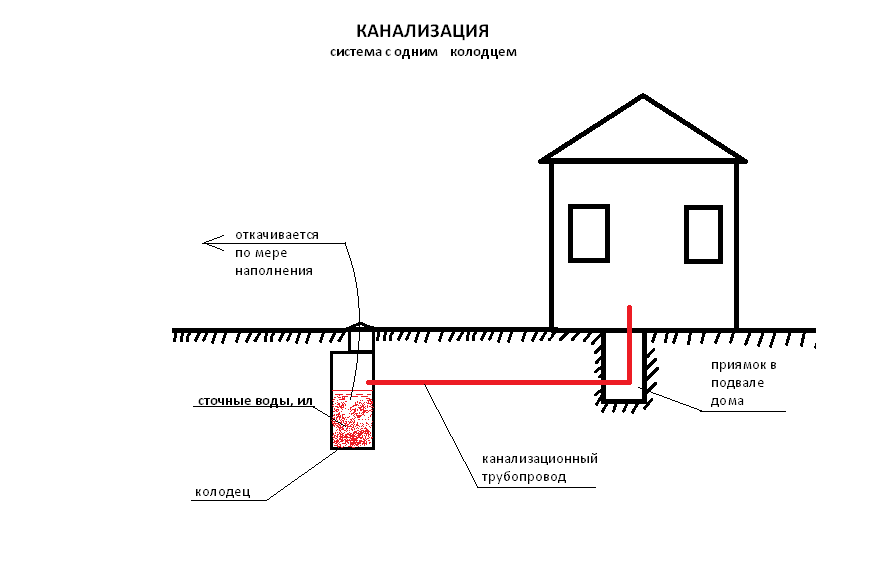

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

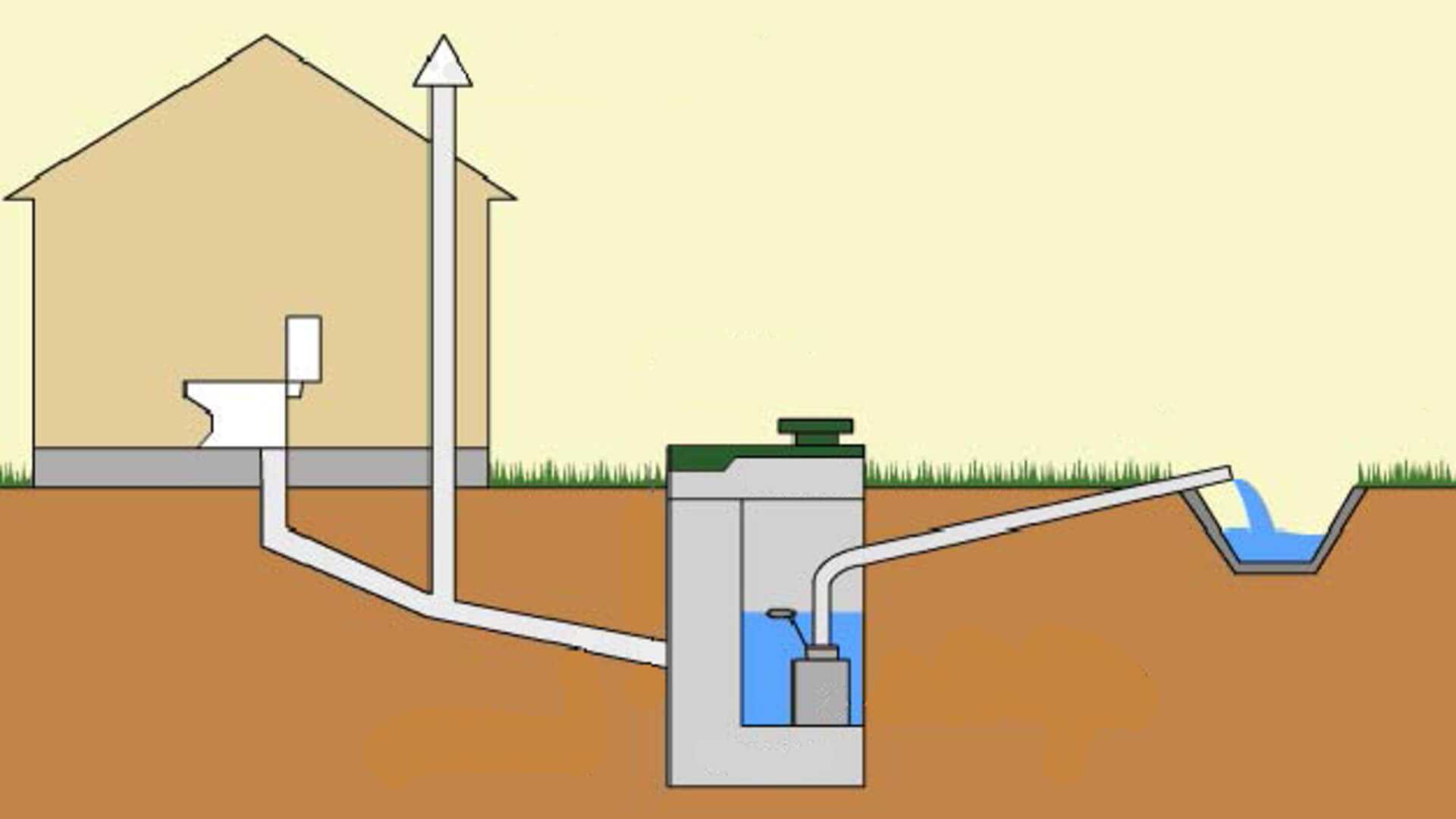

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Порядок монтажа внутридомовой канализации

При проведении внутридомовой канализации необходимо придерживаться следующих правил:

1. Унитаз к стояку подключают отдельно от других сантехнических устройств.
2. Лучше отказаться от размещения нескольких устройств на одной подводящей трубе. Это связано с низкой производительностью системы.
3. Оптимальный диаметр отвода от унитаза должен быть равен 100 мм. Причем расстояние от стояка не должно быть больше 1 метра.
4. Не рекомендуется использовать подводящую трубу с толщиной меньше 70 мм.

Функционирование системы канализации зависит от факторов:

• угла наклона;
• диаметра трубы.

В соответствии с нормативом каждый погонный метр трубы диаметром 50 см должен опускаться на 3 см.

Оптимальный угол наклона для труб диаметром от 100 до 110 мм составляет 2 см

Обращается внимание на перепад высоты. Для унитаза этот показатель должен составлять 1 м

В случае превышения параметров необходимо обустроить вентиляцию на концах подводящих элементов.

Неправильное оформление углов приводит к постоянным засорам. Резкие переходы осложняют продвижение сточных вод по канализационной системе. В трубах начинают скапливаться отходы.

Трубы нельзя размещать под углом 90 градусов. От этого зависит работоспособность канализации. Чтобы добиться плавного течения жидкости используют фасонные части. При этом угол наклона должен быть в пределах 135 градусов.

Укладка канализационных труб: нормативы

Вывод фановой трубы в общедомовую вентиляцию – распространённая ошибка, которая приводит к неприятным последствиям. Жильцы ощущают дискомфорт из-за неприятного запаха. Решить проблему можно только за счёт полной переделки системы.

В процессе движения жидкости по трубопроводу возникает шум, который мешает домочадцам.

Поэтому обматывают трубы минеральной ватой.

 Чтобы своевременно проводить профилактические работы, трубопроводную систему оборудуют люками. Они расположены через каждые 15 м.

Зачастую во внутренней домовой канализации отсутствует обратный клапан. Это приводит к переполнению наружных устройств. В результате канализационные стоки заливают подвальное помещение.

Чтобы вырыть траншею для канализационной трубы, потребуется учитывать уровень промерзания грунта. К примеру, в Московской области почва может промерзать до 1,8 м. Поэтому глубина траншеи должна составлять не меньше 2,2 м.

Для защиты от промерзания можно воспользоваться греющим кабелем. В процессе выполнения работ рекомендуется придерживаться следующего алгоритма:

1. Сначала размечают трассу с помощью колышков и шнура.
2. После этого производится выемка грунта на глубину 60 см.
3. На дно канавы засыпают песок, и утрамбовывают основание. Для разметки уклона используют шнур и строительный уровень. Чтобы защитить трубы от промерзания, используют термозащитный кожух.

Ход монтажных работ

Если в частном доме ранее имелась система канализации, а разводка требует обновления, можете воспользоваться проложенными путями. Однако если разводка системы труб удаления стоков в доме не подходит для проложенных ранее путей, монтаж следует начинать заново.

Порядок действий:

1. Вскрываются полы;
2. Рытье траншеи;
3. Обустройство песчаной прослойки в траншее;
4. Укладка трубопровода;
5. Переходники.

Вскрытие полов

Для того чтобы своими руками смонтировать систему удаления сточных вод в частном доме, понадобится своими руками вскрыть полы. Иногда вскрытие полов в доме можно избежать, если под полом при доме имеется место для передвижения человека. Но в старом доме с большой вероятностью под полом нет такого пространства, поскольку ранее дома строились своими силами над поверхностью земли.

Рытье траншеи

Разводка канализационных труб потребует рытья траншеи, к которому следует приступить следующим этапом. Траншея будет служить для укладки основных труб. Чтобы определить глубину погружения труб, понадобится своими руками вырыть углубление под фундаментом, после чего произвести получившееся расстояние. Если показатель превышает 1 метр, то глубина залегания трубы не позволит ей замерзнуть зимой. Если имеется необходимость, траншею можно углубить. Также стоит знать, что при острой необходимости, связанной с индивидуальными причинами строения, в доме место вывода труб утепляется.

Песчаная прослойка

После этого продолжаем своими руками рыть траншеи, которая располагается с наружной части дома. Так, насыпается песчаная прослойка толщиной не менее 15 сантиметров. Подобная мера позволяет выдержать давления грунта, который насыпается своими руками сверху.

Укладка труб

Как только Вы своими руками вырыли траншею, в нее укладываются трубы, при этом они стыкуются посредством специализированного соединительного элемента. Пластиковые трубы могут быть двухметровыми и трехметровыми, вследствие чего делать выбор следует именно тех, которые будут удобными при монтаже в конкретном доме. Толщина труб не должна быть менее 110 мм. Места труб, где система будет с большой вероятностью засоряться, рекомендуется установка ревизий. Посредством специальных заглушек производится очистка труб стальным тросом.

Применение переходников

Внутренняя разводка в доме производится не без участия специализированных переходников, способных качественно соединять трубы канализации различных диаметров.

Правильно развести качественную канализацию, как можно в этом убедиться, вполне возможно. Правильное выполнение монтажных работ практически гарантирует Вам долговечное и качественное использование системы сточных отведений, при этом работа может быть выполнена своими руками.

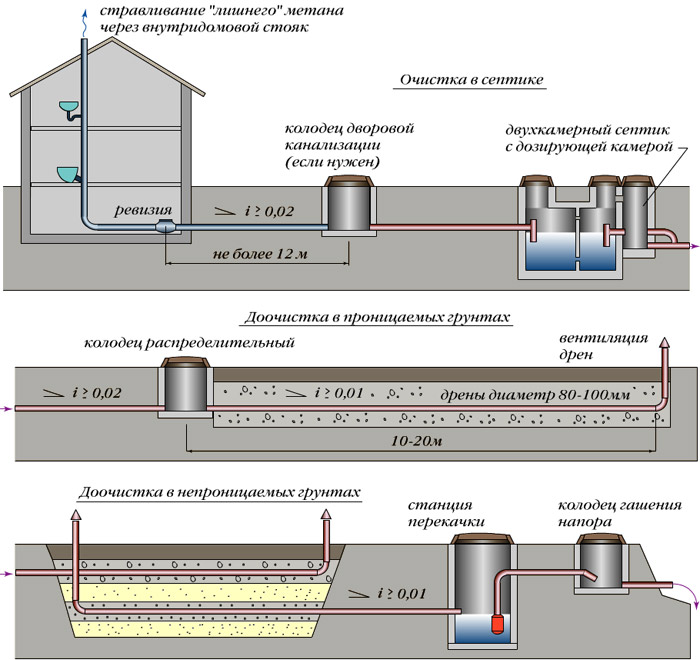

Автономная канализация

Канализация, работающая без откачки септика, должна иметь 2 или 3 камерный септик, если есть только 2 резервуара, на объем отстойника должен быть не менее ¾ общего объема конструкции, для 3 камерных – достаточно 50% объема. В 1 секции осаживаются тяжелые частица, когда первый отсек наполниться – частично очищенная жидкость начнет переливаться во второй отсек, в котором начнут оседать легкие частицы. При поступлении жидкости в 3 секцию она почти полностью очистится от загрязнений, после чего поступает на поле фильтрации или в дренажный колодец

Важно, чтобы первые 2 отсека были герметичными

Для такой системы необходима откачка только отложений в первом отсеке. Для этого используют фекальный насос. Частота удаления отложений, зависит от габаритов емкости и состава стоков. Очистка необходима после того как высота осадка поднимется до уровня перелива. В среднем за 6 месяцев в отсеке собирается примерно 60-90 л отложений. С учетом этих данных приблизительно рассчитывают периодичность очисток и необходимый объем септика.

Для более точного подсчета объема септика, не требующего откачки сточных вод, необходимо среднее суточное количество стоков на 1 человека (200 л) умножить на число людей живущих в доме и для страховки увеличить это число на 20% объема. При высоком уровне грунтовых вод, желательно на дне котлована положить ЖБ плиту.

Как определить глубину укладки трубы?

Самостоятельное строительство канализации требует учета многих факторов и ознакомления с теоретическим материалом, иначе серьезные ошибки приведут к преждевременному выходу системы из строя.

Септик или выгребная яма?

Конечная точка приема всех сточных вод — выгребная яма или септик. Глубина прокладки трубопровода зависит от их расположения. Первый вариант из-за неудобства использования рассматривать не имеет смысла. А выгребные ямы постепенно уходят в прошлое с появлением новых технологий. Самый удачный вариант — септик. Устанавливается внутри котлована, стены которого забетонированы, чтобы давление грунта не деформировало стенки емкости.

Глубина заглубления септика зависит от его модели, но по любому параметру не менее 1,5 м. Важным условием является удаленность агрегата от любого здания, которая составляет не менее 5 м

Еще один фактор, который необходимо учитывать во внимание принимается уклон трубопровода. По существующим нормам этот показатель составляет 2-3 см / 1 м. Зная место и глубину установки септика, определяется нижняя точка окончания канализационной системы

Самая высокая точка, то есть начало трубопровода, будет выходом из дома. Произведя несложные расчеты, можно определить будущую глубину кладки

Зная место и глубину установки септика, определяется нижняя точка окончания канализационной системы. Самая высокая точка, то есть начало трубопровода, будет выходом из дома. Произведя несложные расчеты, можно определить будущую глубину кладки.

Промерзание почвы

Один из важных факторов — уровень промерзания почвы. Здесь нужно обратиться в соответствующие органы, чтобы узнать показатель для определенной местности. Вы можете сделать это проще и найти в Интернете карту с этими обозначениями для каждого региона.

Обычно при строительстве бытовой канализации в южных регионах трубы заглубляют на глубину до 500 мм. Для центральных регионов с более холодными зимами глубину увеличивают до 700 мм. Но такие показатели допустимы, если над трубопроводом нет пешеходных дорожек, которые нужно расчищать от снега. Ведь, как известно, слой снега предотвращает попадание инея на землю. Определившись с максимальной глубиной промерзания, трубу нужно проложить чуть ниже этой точки.

Что делать, если невозможно заглубить трубопровод ниже уровня промерзания?

Часто ландшафт или наличие хозяйственных построек не позволяет разместить возле дома септик. При расстоянии до 15 м больше невозможно будет поддерживать промерзание глубины под землей на протяжении всего курса. Это связано с уклоном трубопровода. Несложно подсчитать, что по всем параметрам конечная точка возле септика будет на такой глубине, что придется копать на весь вылет стрелы экскаватора. А как далеко придется закопать сам септик?

глубоко вникать в систему нерационально из-за сложности выполняемых работ и будущего обслуживания самого септика. Кроме того, на большой глубине могут вскрываться слои грунтовых вод, которые сразу же затопят всю траншею и котлован. В таких ситуациях не обращают внимания на уровень промерзания, а кладут на удобную глубину. Далее необходимо произвести качественную изоляцию трубопровода.

Во многих регионах будет достаточно обернуть трубы утеплителем. В настоящее время многие материалы продаются в рулонах и оболочках. Главное, чтобы верх теплоизоляции был защищен гидроизоляцией от разрушения. Что ж, если зимы действительно суровые, домовладельцу придется заплатить за покупку нагревательного кабеля. Прокладывается по трубопроводу под утеплителем. В сильные морозы отопление предотвратит замерзание стоков внутри системы.

Как измерять глубину канализации в частном доме

Следует отдельно отметить, что при прокладке канализационных труб существует множество других деталей, которые необходимо учитывать в работе:

• Используйте трубы достаточного диаметра;
• При прокладке труб необходимо соблюдать уклон, который составляет 0,03 метра на каждый метр трубы;
• Сегодня возможно использование труб из самых разных материалов.

Если вы решили использовать септик, то глубина канализации должна зависеть от участка, на котором расположен дом, а также от того, где канализационная труба выходит из дома, места, где находится сам септик.

При установке труб необходимо соблюдать угол наклона. Канализационную систему на склоне следует располагать так, чтобы образовался естественный дренаж и не создавались засоры.

В доме можно использовать множество точек поворота и точек соединения труб, но на улице таких соединений должно быть минимальное количество, кроме того, не приветствуются изгибы труб.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
• подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

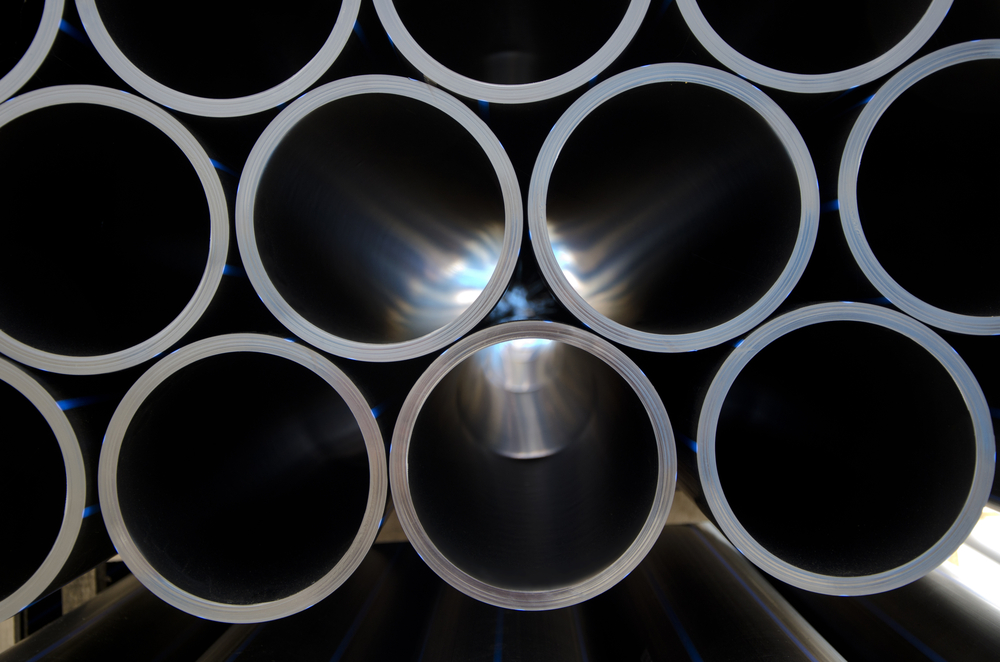

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Используемые материалы

Выбор изделий делается согласно их жесткости, антикоррозийности и финансам. Предпочитаемые материалы:

• Для самотечной системы – бетонные, железобетонные, асбестоцементные, чугунные, пластиковые, стеклянные изделия;
• Для напорной – железобетонные, асбестоцементные, чугунные, пластиковые изделия.

Особенности материала:

• Чугунные элементы. Плюсы – долговечность, долгий срок эксплуатации, высокопрочность и огнестойкость. Минусы – неустойчивость к точечным ударам, тяжесть, высокая цена, сложность монтажа и шероховатость внутренней поверхности, способствующая наслоению солевых отложений.
• Полипропиленовые изделия. Плюсы – коррозийная устойчивость, устойчивость к солевым, щелочным и кислотным растворам, долговечность, высокая термоустойчивость, повышенная огнестойкость и доступная стоимость. Минусы – сложность монтажа, необходимость в специальном оборудовании.
• ПВХ элементы. Плюсы – не расширяются при температурном воздействии, устойчивость к уф-излучению, огромный выбор фасонных элементов для сборки любого трубопровода. Минусы – неустойчивость к низким температурным показателям, к возгоранию и при этом выделение токсинов, чувствительность к химвеществам.

Лучший выбор за комплектующими из полипропилена или поливинилхлорида. Их концы обустроены так, что соединение 2-х труб возможно при помещении конца 1-ной в раструб 2-ой. Для соединения с наружной канализационной системой в ход идет гофрированная труба благодаря ее сопротивлению почвенным подвижкам. Преимущества – доступность цены, легкость в перевозке и монтаже, невостребованность в сварке при их сборке. Для обработки швов достаточно герметика.

Материал фитингов и комплектующих должны быть таким же, как и сами трубы. Для канализационной разводки лучше воспользоваться комплектующими из полиэтилена и полипропилена. Поливинилхлоридный вариант обладает более низкими эксплуатационными свойствами.

Сечение изделий зависит от водосточного объема и числа подключенных приборов, чьи сечения комплектующих выбираются равными или большими сливного патрубка. Изделия для стояка выбираются от 10 см в сечении для подключения с унитазом, и от 5 см без него. Расстояние от оборудования до стояка – до 3 м, а от унитаза – 1 м. Для увеличения данного значения используют трубы большего сечения.

Необходимые стройинструменты: пила для резки труб, острый нож для выравнивания срезов и уплотнители из резины для вставки в раструбы. Фасонные детали для подсоединения комплектующих:

• Для оформления углов – коленья или отводы с загибом в 45 и 90° и концами с раструбами с уплотняющей резиновой прокладкой.
• Переходные отводы для подсоединения труб одного сечения.
• Тройники – фитинги для разветвления системы.
• Переходные муфты для создания переходов между разно размерными элементами.

Для более легкого и плотного вхождения труб друг в друга и в фасонные части следует подвергнуть раструбы нагреванию в горячей воде.
