Выбираем электрические и водяные калориферы для вентиляционных систем

Принцип работы водяного калорифера

Для начала разберемся в особенностях работы вентиляционной системы с водяными нагревателями, потому что схема приточной вентиляции с электрокалорифером немного отличается. Водяное нагревательное приспособление состоит из теплообменника и вентилятора.

Принцип его работы заключается в следующем:

1. Через специальные воздухозаборные решетки, установленные на внешнем конце воздуховода, воздушные массы попадают в вентиляционные каналы. Решетки нужны для защиты от проникновения мелких грызунов, животных, птиц и насекомых.
2. После этого воздух проходит через фильтры, где очищается от пыли, пыльцы растений, вредных примесей и других загрязняющих веществ.
3. В калорифер поступает тепло из водяной магистрали. Благодаря этому теплу воздушные массы подогреваются до нужной температуры.
4. При прохождении рекуператора поступающие воздушные потоки дополнительно греются за счет тепла удаляемого из помещения воздуха.
5. Очищенные и подогретые массы при помощи вентилятора поступают в помещение. Благодаря установленному диффузору они равномерно распределяются по всей площади.
6. Во время работы установки возникает много шума. Чтобы его снизить, установлены специальные шумопоглотители.
7. Если система перестает работать, срабатывают обратные клапаны, которые перекрывают доступ холодным воздушным массам в помещение.

Конструкция калорифера отличается отсутствием собственного нагревателя. Его главные составляющие элементы выполняют следующие функции:

• встроенный вентилятор направляет подогретые воздушные массы в помещение;
• в теплообменник, состоящий из металлических трубок, поступает вода из отопительной системы.

По сути, система из трубок выполняет функции нагревательной спирали, как в электрокалорифере. По трубкам циркулирует горячий теплоноситель из системы отопления, имеющий температуру в пределах +80…+180°С. При прохождении воздуха через прибор он нагревается до нужной температуры. Вентилятор не только распределяет подогретый воздух по помещению, но и способствует его обратному удалению.

Преимущества и недостатки

Использование калориферов в приточной вентиляции рентабельно для предприятий и учреждений, имеющих собственную систему теплоснабжения. Однако при хорошо налаженной работе системы вентиляции, правильном выполнении обвязки водяные калориферы можно использовать для обогрева коттеджей.

К преимуществам подобных приспособлений причисляют следующее:

1. Монтаж достаточно простой. По сложности он не отличается от установки труб отопления.
2. Благодаря подогреву воздушных масс и их равномерному распределению при помощи вентилятора система подходит для обогрева помещений значительной площади и высоты.
3. Отсутствие сложных механизмов обеспечивает безопасную работу каждого составляющего узла. В конструкции нет быстроизнашивающихся деталей, поэтому поломки случаются редко.
4. При помощи вентилятора можно регулировать направление потоков теплых воздушных масс.
5. Главное достоинство заключается в том, что на отопление большого помещения не потребуются регулярные финансовые вложения. Расходы будут только на первых порах – на покупку оборудования и монтаж системы.

Основной минус использования водяных калориферов заключается в невозможности их применения в бытовых целях, а именно для отопления городских квартир. В качестве альтернативного варианта подходят только электронагреватели. Электрический индукционный котел для отопления и его схема

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Что такое рекуператор и калорифер

Представим, что нужно не просто сделать вентиляцию в доме, вдобавок добиться соответствия двум критериям:

1. Принудительное нагнетание воздуха.
2. Обогрев помещений при необходимости.

Заявленным требованиям удовлетворяет рекуператор в комплексе с дополнительным оборудованием. Целью мероприятий по дооборудованию зданий является:

1. Уменьшить затраты энергии на обогрев, снабдив помещения свежим воздухом с улицы.
2. Контролировать влажность, беречь пары воды по мере возможности.
3. Выполнять контроль за работой системы вентиляции.

Немало энергии тратится зимой. Причина: на улице холодно, плюс вентиляция уносит в трубу львиную долю. Если сделать так, чтобы вентиляция привносила тепло? Смотрите: если заберем холодный воздух на улице, объем необходимо нагреть, впереди траты на электричество и прочие энергоносители. Сократим потребление: за счет энергии выбрасываемого на улицу воздуха, отбираемой при выходе из строения.

Поток движется по траектории замкнутой восьмерки (знак бесконечности), отдает часть тепла входящему снаружи воздуху. Через специальную проницаемую мембрану значительная часть пара попадает в нагреваемый поток. Воздух становится влажным и не сушит помещения. Поговорим, как работает рекуператор, зачем нужны калорифер с вентилятором.

В указанном узле и стоит рекуператор, замыкающий восьмерку. Воздух с улицы встречается здесь в обменнике с комнатным, но струи по площади (протяженности) разделены проницаемой для воды мембраной. Под действием холода влага конденсируется по ткани, под действием силы тяготения начинает просачиваться вниз к сухому холодному потоку с улицы. В результате поток одновременно через мембрану получает тепло и обогащается влагой (улучшает состояние иммунитета жильцов, оставляя слизистые в нормальном состоянии). Это не всё.

Для функционирования системы необходимы вентиляторы. Как правило, вытяжной, расположенный в корпусе рекуператора. Допускается два:

• на входе комнатного воздуха;
• на выходе свежего воздуха.

На каждом повороте воздуховода теряется 10% мощности. Итоговая делится между комнатами и этажами. Температура бывает недостаточной для поддержания микроклимата. Единственный маленький рекуператор не осилит такую нагрузку. Здесь пригодится калорифер.

6 Популярные модели

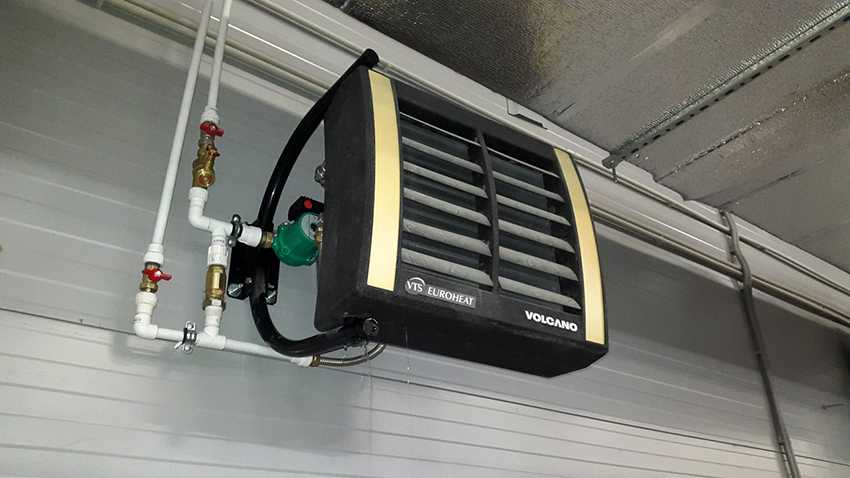

Сегодня на рынке отопительных приборов водяные тепловентиляторы пользуются популярностью, поскольку многие оценили их преимущества. Различные компании, специализирующиеся на производстве промышленной и бытовой техники, выпускают модели разной мощности, внешнего вида и характеристик. Наиболее востребованными считаются следующие:

1. 1. Ballu относится к недорогим и надежным устройствам, выпускается китайской компанией. Подключается без проблем к централизованной системе отопления и позволяет обогреть площадь до 300 квадратных метров. Мощность приспособления составляет 45 кВт. Имеет теплообменник из алюминия и меди, что обеспечивает хорошую теплоотдачу, а также трехскоростной электродвигатель, позволяющий бесперебойно функционировать на протяжении длительного времени. Поток воздуха при работе на максимальной мощности распространяется почти на 25 метров. Вес прибора — 22 кг.
2. 2. Российская компания Тепломаш выпускает несколько разновидностей водяных тепловентиляторов с разной мощностью, энергопотреблением. Одной из популярных моделей является КЭВ-34ТЗ. Прибор имеет почти бесшумный двигатель, мощный вентилятор, качественный и прочный корпус из оцинкованной стали. Преимуществом тепловентилятора считается встроенный термостат, который защищает от перегрева, а также защитная решетка на задней стенке. Передняя сторона оснащена специальными жалюзи, которые можно регулировать при необходимости.

Основные правила эксплуатации

Калориферное водяное или электрическое отопление – это достаточно безопасная система, которая, тем не менее, требует соблюдения определённых правил пользования. Обязательные требования

1. Контроль состава воздуха в помещении с целью обеспечения его соответствия ГОСТ 12.1.005-88.
2. Выполнение монтажа строго согласно инструкции производителя.
3. Поддержание температуры теплоносителя не более 190 С и давления до 1,2 МПа (для водяных, паровых устройств).
4. Недопустимость размещения вблизи розеток (для электрообогревателей).
5. Запрет на развешивание на корпусе одежды, обуви, прочих предметов для сушки.

Важно помнить, что водяное оборудование нельзя устанавливать в помещениях с исходной температурой ниже нуля градусов. Электрические калориферы отопления с вентилятором не смогут выполнять свои функции при его отключении

Виды канальных нагревательных установок

Калориферы бывают трех видов и различаются по типу теплоносителя. У каждого вида своя специфика работы и область применения:

Электрические. Бытовые нагревательные установки. Металлические тэны нагреваются за счет электричества. Установка простая, без монтажа сложного обвязочного узла. Мощности хватает на обсаживание помещения до 100 м2.

Электрический калорифер

Водяные. Работают на воде, циркулирующей по трубкам. Распространённый вариант в вентсистемах общественных и производственных зданий. Для эффективной работы требуется монтаж обвязочного узла.

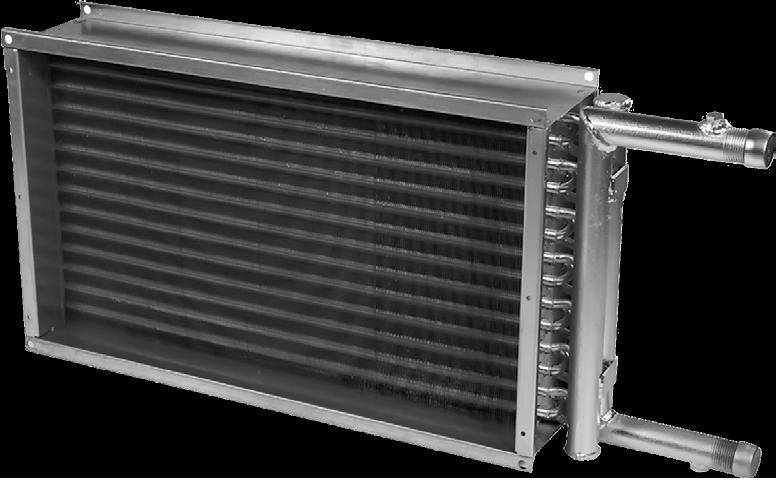

Водяной калорифер

Паровые. Характеризуются высоким КПД, скоростью нагрева, кратностью воздухообмена. Теплоноситель – водяной пар, нагретый до расчётной температуры. Паровые калориферы устанавливаются в системы вентиляции промышленных предприятий, где есть источник водяного пара.

Паровой калорифер

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

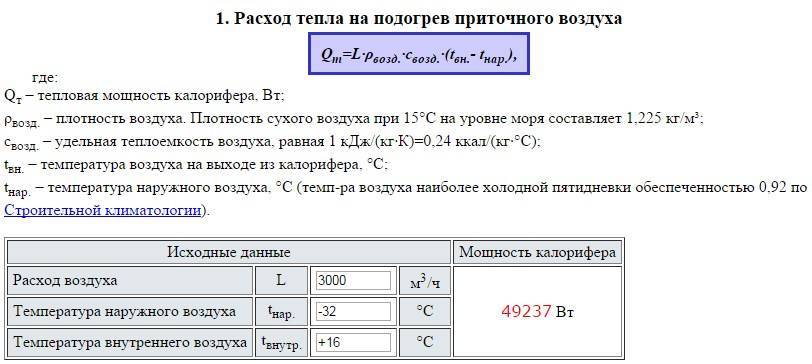

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Схемы подключения калориферов

Перед калорифером стоит одна задача – обогрев входящих воздушных масс, с возможностью регулировки температуры теплоносителя. Существует несколько схем установки:

1. Один контур вентиляции, один калорифер. Самая простая схема, когда на входе или любой другой точке вентканала устанавливается аппарата в единственном экземпляре. Подходит для сезонного обогрева. Нет резервного источника тепла.
2. Два контура вентиляции, несколько калориферов. Более сложная схема, с многочисленными узлами обвязки. Первый контур со своим канальным нагревательным элементов работает в осенне-зимний период, второй – в летний. Двойная схема применима для больших по площади зданий, требующих обогрева круглый год. Позволяет безаварийно пройти пиковые морозы за счет включению обоих нагревательных контуров.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Расчет мощности калорифера

Для расчета производительности калорифера сначала вычисляют его тепловую мощность, затем определяют сечение и высчитывают расход теплоносителя. Для определения тепловой мощности используют следующую формулу: Qт = LхPвхCв (tвн – tнар), где:

• Cв – показатель по СНиП, обозначающий удельную теплоемкость воздушных масс;
• Рв – тоже параметр из СНиП, характеризующий плотность воздуха;
• (tвн — tнар) – показатель разницы между температурой внутри здания и за его пределами.

В последнем пункте при определении наружной температуры берут усредненные показатели самых холодных пяти дней года для данного региона. При вычислении внутренней температуры учитывают санитарные нормы для помещений конкретного назначения.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Особенности выбора калориферов и их классификация

Калорифер устанавливается в вентиляционных системах под видом отдельных элементов, или в комплексе с моноблочной конструкцией. На его выбор влияют такие факторы, как:

• Размер помещения;
• Мощность вентиляции;
• Климатические условия.

Исходя из этих данных, уже можно подбирать калорифер вентиляционный под конкретные требования. Калориферы можно разделить на 2 типа:

Электрический калорифер для приточной вентиляции

Электрические калориферы – это наиболее простой вариант. Для него не требуется сложная подводка коммуникации, так как для работы требуется лишь источник питания. Для обеспечения более эффективного обмена тепла встроены ТЭНы, что способствуют преобразованию электроэнергии в тепло. Принцип работы таков, что поступающий с улицы воздух проходит через ТЭН, в котором нагревается и только после этого проходит в помещение. Вариант эффективен на площадях не более 150 м2, так как использование его на более больших пространствах нецелесообразно. Существенным недостатком выступает высокий расход электроэнергии;

Водяной калорифер для приточной вентиляции

Водяные калориферы – это практичный и надёжный вариант, который больше подходит для помещений свыше 150 м2. Они не требуют какого-либо обслуживания и считаются дешевыми в использовании. Их эффективность взаимосвязана с наличием автоматики в управлении. С их помощью можно легко выровнять температуру воздуха, так как они оснащены термостатом. Принцип работы основан на том, что воздух поступает через специальную воздухозаборную сетку и проходит на фильтры, где очищается от пыли и вредных веществ. Далее он проходит в калорифер, где нагревается от тепла, которое исходит от магистральной воды.

Необходимость установки фильтра

При применении в вентиляционных системах, использующих наружный воздух, перед нагревателем необходимо устанавливать воздушный фильтр с классом фильтрации не хуже EU3, который задержит пыль, семена и пыльцу, находящиеся в приточном воздухе. Если фильтр не установлен, то при попадании этих частиц на горячую поверхность нагревательных элементов, произойдет их налипание что может значительно ухудшить теплосъем с нагревателей. ТЭНы начнут перегреваться, что может вызвать их выход из строя.

Когда фильтр установлен, нужно периодически проверять его загрязнение. Обычно в вентиляционной системе устанавливается дифференциальный датчик давления, который измеряет падение давления на фильтре. Если падение превысило установленное значение (фильтр забился), то на щите управления вентиляционной установки должна загораться контрольная лампочка о необходимости замены фильтра.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

приточно-вытяжной вентиляции

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Аварийная защита водяного калорифера

Водяной калорифер замораживается за считанные секунды — образуется ледяная пробка, поток останавливает и все — разрыв трубопровода. А давление в системе 8 Bar.

Для защиты водяного калорифера от замораживания нужно:

• обеспечить постоянный поток теплоносителя через калорифер с определенной скоростью и предусмотреть источник бесперебойного питания
• контролировать температуру воды на выходе из калорифера
• контролировать температуру воздуха после калорифера
• предусмотреть систему аварийного перекрытия воздушного потока через калорифер
• запуск калорифера возможен только на прогретой системе
• остановка калорифера возможна только после перекрытия воздушного потока

Все эти функции берет на себя Контроллер.

Дополнительно с Контроллером желательно реализовать полностью независимую систему аварийной защиты от замораживания, которая срабатывала бы за несколько секунд. Датчики температуры воды и воздуха для этого не годятся — у них задержка показаний достигает нескольких минут.

Единственный действенный способ — это контроль температуры воздуха после калорифера капиллярным термостатом. Трубка термостата укладывается так, чтобы перекрыть всю площадь калорифера. Поток через калорифер будет неоднородным. В одном углу +15 °C, а в другом +5 °C

Особенно внимание нужно уделить месту, где сделан выход воды из калорифера — там самая большая вероятность заморозить.
Нормально замкнутый сухой контакт из термостата подключаются к аварийному выходу Контроллера и к дополнительному реле.
Если срабатывает защита, то параллельно с передачей сигнала на Контроллер, независимо от последнего, выключается приточный вентилятор и закрывается воздушная заслонка. Одновременно с этим, Контроллер максимально открывает трехходовой водяной кран и увеличивает подачу теплоносителя через калорифер

Проблема в том, что если калорифер уже разморожен — то вода пошла из системы, а вас, например, нет дома.
Так что в дополнение еще нужно поставить систему защиты от протечек с датчиками в воздушном канале, которая перекроет всю систему подачи теплоносителя.

Разводка теплоносителя

Как выглядит разводка теплоносителя для батарей в моей квартире:

• от общего стояка идет гребенка на 4 квартиры
• между подачей и обраткой стоит регулятор перепада давления. Он настроен примерно на 200-300 кПа
• ввод в квартиру выполнен металопластиком 20 мм
• внутри квартиры изначально была выполнена разводка последовательно от одной батареи до другой
• переделал последовательное подключение на гребенку с индивидуальной разводкой до каждой батареи

Первым делом решил сделать оценку, сколько я могу снять со своей трубы отопления:

• рабочее давление в системе — 8-9 Bar, опрессовочное около 12-16 Bar
• при уличной температуре 0 °C, входная вода — 40 °C, выходная — 25 °C
  • расход на отопление по счетчику примерно 20 кВт*час в сутки
  • на батареях стоят регуляторы — поэтому они еле теплые — этого хватает чтобы поддерживать комфортную температуру в квартире +23 °C
  • если полностью открыть все регуляторы, то расход будет порядка 50 кВт*час в стуки на квартиру
• при уличной температуре -25 °C, входная вода — 70 °C, выходная — 45 °C
• по моим оценкам у меня есть запас 2-4 кВт*час, которые я могу дополнительно снять не нарушая работу батарей

Мощность, которая доступна для водяного калорифера сильно зависит от домовой автоматики (а у нас она погодозависимая).
Поэтому я решил подстраховаться и поставить перед водяным дополнительно электрический калорифер, который уже эксплуатировался в приточке.

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных систем, а также ЩУВ должны заниматься специалисты с инженерным образованием. Они же несут полную ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Чтобы правильно определиться с наполнением щита или шкафа, монтажники делают полный мониторинг вентиляционной сети.

Затем необходимо произвести следующие действия:

• проанализировать нагрузку;
• выбрать оптимальную схему;
• определиться с режимами работы приборов с целью увеличения КПД;
• подобрать оборудование.

Сама сборка занимает немного времени: все приборы поочередно монтируют в несколько рядов, провода аккуратно присоединяют к клеммникам и укладывают вдоль линий организованными пучками, затем выводят наружу.

Один из вариантов подключения, где NK1 и NK2 – нагревательные устройства канального типа; М1 – 3-фазный вентилятор; А, В, С – подключение сети, N – нейтраль, РЕ – земля; Q – защитный термостат от перегрева; Y – термостат защиты от воспламенения

Профессиональные монтажники имеют опыт установки и эксплуатации ЩУВ, поэтому вряд ли ошибутся с выбором модели и нюансами присоединения приборов. К тому же они хорошо разбираются в схемах систем вентилирования квартир и загородных домов и могут быстро определить наличие в чертеже ошибки.

Если вовремя не сообразить и подключить приборы по неграмотно составленной схеме – а такое тоже бывает – можно создать аварийную ситуацию.

Продажей и реализацией щитов и шкафов занимается множество фирм, которые производят или продают вентиляционное, холодильное и отопительное оборудование. Например, в Москве это можно сделать в компаниях «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и др.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.

Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.

Источники

• https://ventilsystem.ru/ventilyaciya/kalorifery-dlya-pritochnoj-ventilyacii.html
• https://stroy-podskazka.ru/ventilyaciya/pritochnaja-kalorifer/
• http://remoo.ru/otoplenie/elektricheskij-kalorifer
• https://zao-tst.ru/kalorifery.html
• https://www.tproekt.com/kalorifery-otopleniya/
• https://ventkam.ru/ventilyatsiya/kalorifer
• https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
