Разбираемся — какую арматуру используют для ленточного фундамента?

Сколько нужно арматуры для фундамента

Давайте теперь подсчитаем, сколько нужно арматуры для фундамента гараж 6 на 8 метров, толщиной 40 см и высотой 1,3 метра.

  • Низ фундамента: (6+8)*2 *4 + (6+8)*2*0,4/0,2 = 112 + 56 = 168 м.п. арматуры А500 12 мм
  • Верх фундамента: 168 м.п. арматуры А500 12 мм
  • Стены: 28*2*3 + 1,7*4*6 = 168 + 41 = 209 м.п арматуры А500 12 мм, 28/0,35*3,6 + 72 м.п.= 344 м.п. арматуры А100 (АI) 6 мм

Итого: 545*1,05=572 м.п. арматуры А500 12 мм и 344 м.п. арматуры А100 (АI) 6 мм

5% я заложил на отходы при вязке арматурного каркаса на стыки и на остатки. Еще уйдет около 5-10 вязальной проволоки.

Стоимость такого армирования будет около 572*13=13 155 рублей, 344*9,8=3 371 рублей, проволока 10*50=500 рублей. Итого: 17 тысяч рублей плюс доставка.

Дорого? Тогда нужно заказывать расчет и делать более точный анализ грунта, расчет нагрузок фундамента и экономить. Если желать экономию на фундаменте без расчета, то очень хорошо можно пролететь! И вы через 5-10 лет замучаетесь латать трещины в стенах, ставить обоймы из швеллера и тому подобные усиления.

Так что я дал вам ориентир, а уж вы сами прошерстите интернет о том, какое армирование должно быть, где ставить и как правильно связать

Учтите только, что обращать нужно внимание на практические темы на форумах, где приводятся фотографии и расчеты, обсуждаются не теория, а практика. Либо на статьи, где в статье не просто фотография фундамента, а приводятся конкретные цифры, схемы и есть ссылки на СНиП

А то много теоретиков, которые не могу, а учат.

Выбор

Чтобы правильно выбрать арматуру, надо сначала определить, какой вид подойдёт для фундамента. Стальные стержни могут быть с гладкой поверхностью (обозначаются как А1) или с рифлёной (А2, А3, А4 и т. д.).

Арматура А1 (монтажная) имеет меньшее сцепление с бетоном, поэтому она используется в той части основания, где будут незначительные нагрузки.

Рабочая, арматура А3, имеет три вида выступов:

  • серповидный, увеличивает стойкость арматуры к разрывным нагрузкам, используется для тонких стен;
  • кольцевой, обычно отечественного производства, повышает сцепление с бетоном, предназначена для мощных бетонных конструкций;
  • смешанный, совмещает достоинства обоих типов.

стальных прутов, сварной сетки, которую изготовили на производстве или в моткахПрежде чем выбрать арматуру, определитесь со способом соединения прутов. Для сварки нужна арматура с маркировкой «С».стеклопластиковое волокновес намного меньше, чем у стали, не боится коррозий, устойчиво к влаге

Как рассчитать количество арматуры?

Расчет количества материала довольно прост. Представим, что у нас есть ленточный фундамент 10×10 м, который имеет дополнительно 2 внутренние несущие стены. Для того чтобы посчитать количество основной арматуры, необходимо длину стороны 10 м умножить на количество лент, в нашем случае 6 (4 наружные + 2 внутренние несущие), затем умножить на количество прутьев в обоих поясах (минимум по 2 штуки на пояс). Таким образом, для фундамента 10×10 м нужна основная арматура, диаметр которой в среднем составляет 12 мм, в количестве 240 м.

Допустим, что ширина ленты 10×10 м – 400мм, а ее высота – 800 мм. Количество вертикальной дополнительной арматуры (ее диаметр колеблется от 4 мм до 10 мм) считается следующим образом: общая длина ленты – 60 м (40 м по периметру + по 10 м 2 внутренние несущие стены) умножаем на 5,4 м, которые в среднем требуются для каждого метра ленты. Итого, дополнительной арматуры требуется 324 м.

Основная тяжесть конструкции ляжет на бетон, однако, чтобы он не разрушался, не трескался, когда дом начнет оседать и фундамент был крепкий, лучше использовать в нем более прочную арматуру (диаметр которой больше). В этом случае, если вы впоследствии решите перестроить дом или сделать надстройку, фундамент не придется дополнительно усиливать.

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

  1. Ленточное.
  2. Свайное.
  3. Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

Ленточное основание

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

  • Монолитные.
  • Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

  • Забивная.
  • Буронабивная
  • Винтовая.

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

Плитный фундамент

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Процесс усиления ленточного фундамента

В самом начале лучше разобраться, какая арматура как монтируется. Все начинается с того, что по периметру размеченного и вырытого ленточного котлована, в котором сделали опалубку, вбиваются прутья, диаметр которых составляет 8-10 мм. Расстояние от одного прута до другого составляет от 0,5 м до 0,8 м. На эти вертикальные пруты вяжут 2 горизонтальных пояса – верхний и нижний. Они состоят из основной арматуры.

В идеале – это надежная конструкция, которая не потеряет своей формы после ее заливки бетоном и будет способна предотвратить его растрескивание. Однако открытым остается вопрос, из скольких горизонтальных прутов должен состоять каждый пояс. Во-первых, независимо от высоты ленточного фундамента, пояса всегда 2, а вот от его ширины зависит, сколько горизонтальных прутьев лучше использовать в каждом из них.

Если ширина ленты 400 мм и меньше, то выполняется армирование в 2 прута, то есть 2 прута снизу, 2 прута сверху.
Если ширина ленты более 400 мм, то в каждом поясе используют 3 прута таким образом, чтобы 1 шел посередине.
В очень редких случаях допускается использование 4-х прутов в одном поясе.

Высота прутьев, которые вбивают по периметру, должна соответствовать высоте ленточного фундамента. Соединять вертикальные и горизонтальные прутья лучше таким образом, чтобы выступающая часть вертикальных прутьев не превышала 8-10 см

Очень важно уделить внимание армированию углов. Дело в том, что на углы действуют разнонаправленные силы сжатия и натяжения. Если допустить ошибку при армировании углов, то каркас может перестать быть единой системой

А это может привести к возникновению трещин и частичному разрушению

Если допустить ошибку при армировании углов, то каркас может перестать быть единой системой. А это может привести к возникновению трещин и частичному разрушению.

Прутья нельзя укладывать под прямым углом друг к другу. Лучше их изогнуть и объединить 2 параллельных прута каждого пояса в систему перекрестных лент. Нахлест между 2-мя прутьями, находящимися близ угла будущего здания, должен составлять не менее 250 мм. В этом случае при заливке бетоном каркас из прутьев не погнется и будет держать форму. Можно дополнительно усиливать углы при помощи арматурных сеток, в этом случае используют сетку с ячейками 20×20 см. Они устанавливаются в верхней и нижней частях фундамента и соединяются вертикальными стержнями через каждые 60 см.

Укладывать арматурный каркас лучше не на землю, а на подушку. В качестве подушки используют 5-7 см бетона, залитые на дно котлована. То есть перед тем, как к вертикальным прутьям привязывать или приваривать нижний горизонтальный пояс, на дно ленты делают первую небольшую заливку бетона. Благодаря тому что арматура не соприкасается с землей, а значит, не подвергается коррозии, фундамент получается гораздо более прочным.

Выполнение проекта и расчеты

Фундамент, независимо от его вида, необходимо предварительно запроектировать и просчитать. От его надежности и долговечности зависит надежность и долговечность всей постройки.

Поэтому, планируя строительство большого сложного по конструкции коттеджа, следует заказывать проект и расчеты у специалиста. Основание под компактный частый дом можно рассчитать самостоятельно. Но делать это нужно предельно внимательно и тщательно.

Чтобы правильно запроектировать основание здания, нужно знать:

  • характеристики грунта;
  • высоту залегания грунтовых вод;
  • особенности осадков в местности;
  • массу будущего дома;
  • архитектурное решение дома.

По первым двум пунктам информацию добывают путем геологических изысканий. Можно использовать информацию, полученную в результате изысканий соседнего участка или всей территории населенного пункта.

Глубина и ширина

Дом из газобетона относится к легким постройкам. Глубина залегания основания для его строительства может быть минимальной. В случае если принято решение применять заглубленный вариант, его стоит опустить на уровень границы промерзания или чуть ниже – на 15-30 см.

Чем больше дом и чем сложнее грунт, тем ниже стоит опустить опору. Глубина мелкозаглубленного фундамента под газобетонный коттедж может составлять 30-40 см.

Высота ленты вычисляется путем складывания следующих параметров:

  • высота песчано-щебневой подушки (составляет дополнительную высоту, расположенную под лентой);
  • глубина укладки фундамента;
  • высота ленты над уровнем почвы (зависит от условий участка и дизайна здания).

На влажных или рельефных участках, а также в регионах, для которых характерен высокий слой снежного покрова, строят дома с высоким цоколем.

Нужно учитывать тот факт, что ограждающие стены из газобетона нуждаются в отделке, защищающей пористый бетон от влаги. Если планируется облицовка кирпичом или вентилируемым фасадом, лучше сделать ленту чуть шире газобетонных стен.

Пример для одноэтажного дома

В этом случае достаточно будет мелкозаглубленного фундамента, утопленного вглубь грунта на 30 см, и возвышающегося над поверхностью земли тоже на 30 см.

Общая высота ленты для дома в 1 этаж с учетом подушки будет составлять около 80 см.

Для сооружения в 2 этажа

Другой пример – запланировано строительство двухэтажного дома на глинистом грунте с глубиной промерзания 1,20 м. Данный вид грунта относится к слабым, поэтому следует применить заглубленный фундамент.

Поскольку дом будет достаточно массивным, желательно заглубить ленту ниже глубины промерзания на 20-30 см.

Для большого дома в два этажа на некачественном грунте лучше применить подошву высотой 30 см. И над уровнем земли такой дом нужно приподнять на 30-40 см. Максимальная высота фундамента будет 2,2 метра. Минимальная – 2 метра.

Расчет толщины сечения

Расчет арматуры для ленточного фундамента по сечению основывается на двух показателях:

  • прочность бетона (по классам от В10 до В25);
  • прочность арматуры (по классам от А240 до В500).

Например, чаще всего для выбранного бетона класса В25, с расчётным сопротивлением 11,5 МПа, применима арматура класса А500, которая характеризуется показателями сопротивления до 435 МПа. Таким образом, общая нагрузка, которую выдержит такой монолит, вес двухэтажного дома с опиранием по контуру четырех несущих стен фундамента 10х10.

Как правильно сделать расчет диаметра арматуры в ленточном фундаменте? Для начала выясняются все условия строительства: определить тип грунта, выяснить все нагрузки на фундамент. Посчитать комплекс всех нагрузок поможет онлайн калькулятор ленточного фундамента. Он на основе заложенных данных о материале и габаритах строения может вычислить средние показатели.

Далее можно делать расчет диаметра арматуры для фундамента. Можно получить сечение одним из методов: пользуясь новым СНиПом; способом железобетонной балки; вычислив на основании момента сопротивления. Каждый из представленных методов также влияет на высоту расположения армопояса.

Чаще всего площадь сечения арматуры вычисляют способом сверки с таблицами СНиП. Для этого за основу берется показатель толщины бетонной плиты. Сверяясь с таблицами, выводятся данные: сечение арматуры и необходимое количество прутов. После этого обязательный этап – унифицирование данных, на основании коэффициентов армирования в зоне опоры. В итоге получается толщина арматуры для ленточного фундамента.

Поперечная

Поперечная арматура в таком фундаменте служит для соединения продольных стержней в единый металлический скелет. Он должен обеспечить равномерное распределение нагрузки по всей конструкции основания, не допуская возникновения зон экстремального давления.

Вертикальная арматура из стали обеспечивает жесткость, благодаря которой распределяется горизонтальное давление на основу. Какая арматура для ленточного основания здесь применима? Для арматуры на поперечных направлениях важным является рифленая поверхность.  Какой диаметр арматуры нужен для поперечных прутов? Диаметр 8-10 мм.

Поперечная основа выполняется из стали различных марок. Чаще всего это А600С, А500С, которые допускают возможность применения сварки, что обеспечивает удобство обвязки. При этом толщина слоя бетона может быть как минимальной (15-20 см), так и большой (до 45 см).

Продольная

Продольная арматура в фундаменте испытывает два типа нагрузок:

  • нижнее давление от пучения грунта после сезонного изменения температуры;
  • верхнее давление от конструкции здания.

Для компенсации растягивающего воздействия расположение продольных прутов имеет два пояса расположения: по верху всего бетонного основания и по низу. Продольными являются прутки только рифленой формы, обеспечивающие адгезию с бетонной смесью. Какого диаметра арматуру использовать для ленточного фундамента в продольных креплениях? Размер арматуры для строительства частных домов составляет от 12 до 16 мм.

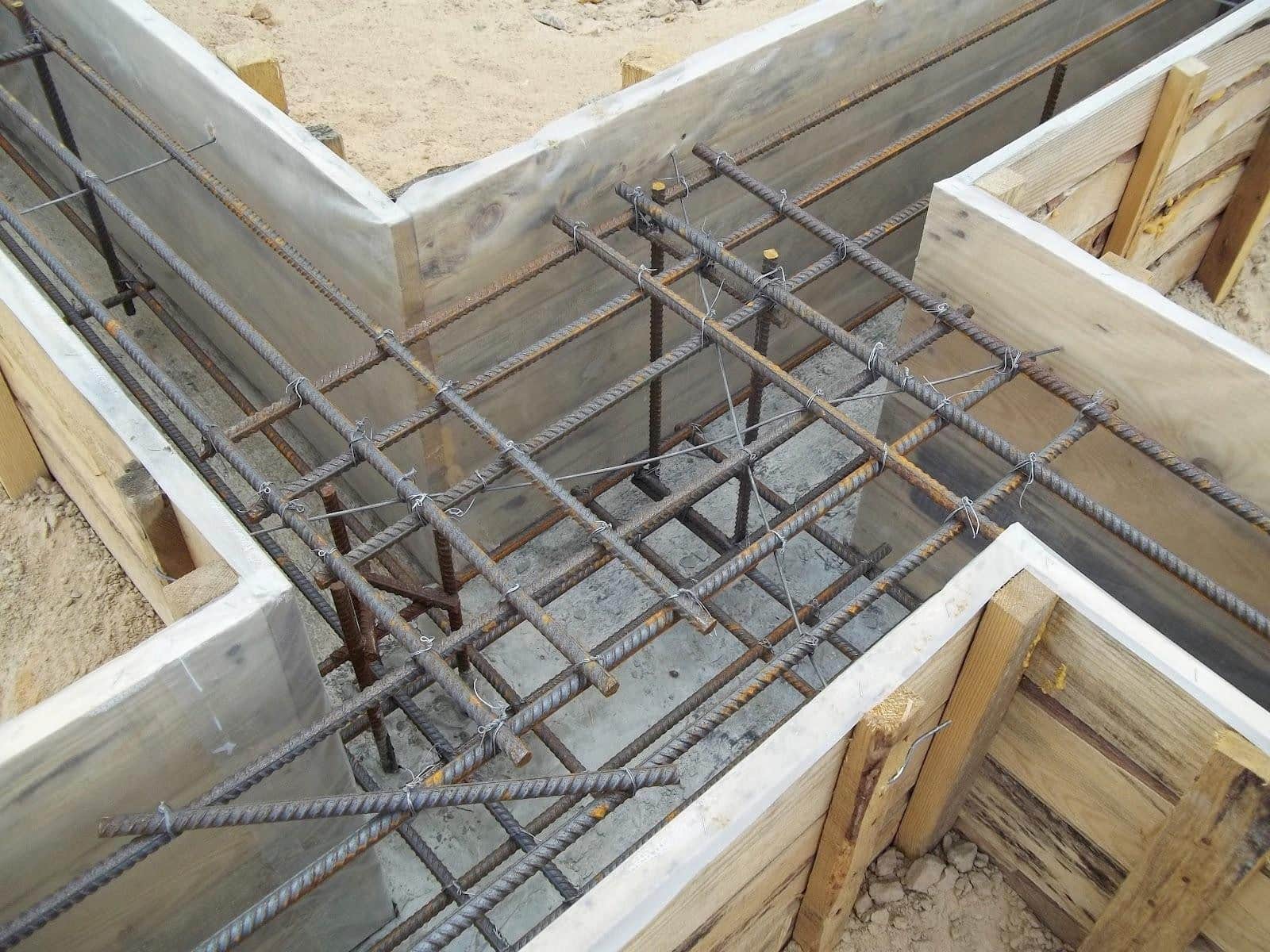

Особенности армирования углов

Правильная вязка арматуры для ленточного фундамента невозможна без усиления углов металлического каркаса, так как именно эти участки испытывают на себе наибольшие нагрузки. Существует несколько общепринятых схем армирования углов. Общее правило: от каждого угла в обе стороны устанавливают 2-3 поперечных пояса с шагом 0,5 от основного расстояния между этими элементами (в нашем примере это составляет 250 мм).

На фото показаны три основных способа, как армировать ленточный фундамент в углах:

Способ № 1: углы армируем методом загиба основных продольных прутьев и связыванием перехлеста.

Способ № 2: используем Г-образные элементы (по три штуки на каждый продольный уровень армирования, то есть – 9 штук на каждый угол).

Способ № 3: применяем П-образные дополнительные элементы (по две штуки на каждый продольный уровень армирования, то есть – 6 штук на каждый угол).

На заметку! Можно применять и комбинированные методы для усиления углов металлического каркаса фундамента. Например, загиб продольных прутков плюс дополнительное применение 1÷2 Г-образных элементов.

Разобраться в тонкостях армирования ленточного фундамента поможет видео:

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Варианты сборки металлического каркаса

Прутья используются не по отдельности, а из них формируется общая конструкция – арматурные каркасы для фундамента, обеспечивающий дополнительную прочность бетона. Такой система подлежит сборке, после чего устанавливается в опалубку. Процесс сборки может предусматривать различные варианты:

1. Точечная сварка. Этот вариант используется при промышленном строительстве, позволяя быстро и надежно скреплять прутья в общую конструкцию. Но у данной методики присутствуют свои нюансы. К примеру, сварке подлежат лишь те стержни, у которых имеется маркировка «С». Помимо этого, сварка обеспечивает жесткий тип скрепления, что является недостатком конструкции, поскольку при постоянных нагрузках необходимы незначительные люфты в соединениях, которые будут сглаживать деформацию. При сварке это исключается, к тому же, первоначальная прочность прутков также несколько снижается.

2. Избежать вышеописанных недостатков позволяет технология вязки. Такое армирование фундамента арматурой предполагает использование специально предназначенной вязальной проволоки. Посредством нее создаются специальные петли, которые закручиваются на пересечении стержней. В отличие от первого варианта, такие арматурные каркасы получаются с люфтом, что является лучшим вариантом. К тому же, такие прутки не теряют прочностных характеристик. Изготавливать подобные конструкции можно не только из металлических, но и из стеклопластиковых стержней.

Сколько арматуры нужно?

Для того, чтобы вычислить количество арматуры, прежде всего надо найти общую длину ленты — к периметру прибавить длину внутренних участков фундамента. Затем полученное значение надо умножить на число стержней в каркасе.

Оно находится умножением количества прутьев в одной горизонтальной решетке на число решеток по вертикали. Полученное значение покажет общее количество рабочих стержней.

Вторым этапом станет расчет числа вспомогательной арматуры, необходимой для изготовления хомутов. Общая длина ленты делится на расстояние между крайними прутками одной горизонтальной решетки.

Это покажет число хомутов. Затем надо вычислить длину периметра одного хомута и умножить ее на количество хомутов. Получится общая длина вспомогательных стержней.

Кроме того, необходимо вычислить количество угловых элементов. Общее число углов фундамента умножается на количество прутков в сечении каркаса.

Выбор арматуры для монолитного основания

В процессе армирования монолитного фундаментного основания можно столкнуться с некоторыми трудностями, связанными с тем, что подобное сооружение может обладать несколькими различными частями. Так, например, может сосуществовать плитная и ленточная части, но вот их каркас должен быть единым. Рабочие арматурные стержни должны обладать диаметром, который не меньше десяти миллиметров.

Если монолитное сооружение составляет несколько сеток горизонтального типа, то армирование осуществляется отдельными, взаимно перпендикулярными стержнями. Что касается расстоянием между арматурными прутьями, то оно обычно находится в диапазоне от десяти до двадцати сантиметров. Подобная конструкция предусматривает фиксацию внутренних стержневых пересечений с помощью специальной проволоки или сваркой.

Как выбрать диаметр?

Для изготовления каркаса ленточного фундамента используют стержни двух видов: с периодическим профилем (ребристую) – для продольных линий, гладкие – только в роли монтажных (вертикальных и поперечных). Подбирая диаметр, ориентируются на массивность и назначение сооружения.

Тип постройкиМинимальный диаметр продольных арматурных прутьев (стальных), мм
Летняя кухня, баня10
Одноэтажный кирпичный дом12
Каменный или кирпичный дом в 2 этажа14
Дом на подвижных грунтах или свыше 2 этажей16

Чтобы более точно определить диаметр, желательно рассчитать его по методике СНиП 52-101-2003. Согласно строительным нормам, общая площадь сечения продольных прутьев должна быть не менее 0,1 % площади поперечного сечения фундамента. И второе условие: если лента имеет суммарную длину менее 3 м, минимальный размер продольных элементов составляет 10 мм. Соответственно, при длине более 3 м армирование выполняется 12-миллиметровыми изделиями.

Для примера предлагается выполнить расчет диаметра продольных стержней для фундамента под кирпичный дом в один этаж. Бетонная лента имеет ширину 40 см, высоту 80 – значит, площадь ее сечения равна 3200 см2, а площадь сечения проката должна быть не менее 3,2 см2. Чтобы не терять время на вычисления, готовую площадь сечения выбирают из таблицы.

При ширине ленты 40 см применяется схема в 4 изделия, поэтому в соответствующем столбце находят значение площади чуть больше расчетного – 4,52 см2. В левом столбце выбранной строки указано число 12 мм – арматура такого диаметра для ленточного фундамента с заданными габаритами будет оптимальной. Если упрочнение выполняется в 6 линий, значение площади ищут в столбце с 6 стержнями.

Диаметр вертикальной и поперечной арматуры для фундамента выбирается в интервале от 6 до 10 мм согласно таблице. Допустимы как ребристые, так и гладкие профили.

Высота сечения ленточного основанияМинимальный диаметр арматуры, мм
вертикальнойпоперечной
Менее 80 см66
Более 80 смстроение в 1,2 этажа86
дом от 3 ярусов106

Расчет количества арматуры

После того, как подобрана схема расположения и выбран диаметр, следует посчитать суммарную длину каждого профиля. Лучше приобретать длинномерные стержни со стандартным размером 11,7 м – так получится меньше связок и нахлестов.

Предположим, армируется ленточный фундамент для дома с габаритами 8х10 м и двумя внутренними стенами по 8 м. Лента в поперечном сечении имеет габариты 40х80 см. Схема – 2 слоя по 2 продольных прута диаметром 12 мм. Укрупненный расчет ведут в таком порядке:

1. Находят общую длину ленты. Поскольку она проходит под всеми стенами, суммируют их длину: 8 х 4 + 10 х 2 = 52 м.

2. Считают длину продольных стержней (их 4): 52 х 4 = 208 м.

При расчете необходимо учесть дополнительный метраж на стыковку. Арматуру связываю с нахлестом, величина которого должна быть не менее 30 диаметров. В нашем случае это 12 х 30 = 360 мм = 36 см. Чтобы посчитать точное число стыков, начертив в масштабе схему реального расположения стержней. Чтобы упростить задачу, к уже подсчитанной длине прибавляют 15% – этого запаса вполне достаточно для стыков и вязки углов. 208 + 208 х 0,15 = 239,2 м.

3. Определяют, сколько нужно для фундамента вертикальных и поперечных прутьев диаметром 8 мм (таблица 3). Учитывая рекомендации СНиП, стороны образованного с их помощью прямоугольника будут: 40 – 10 = 30 см и 80 – 10 = 70 см. На каждый прямоугольник уйдет 0,3 х 2 + 0,7 х 2 = 2 м.

Чтобы не усложнять определение количества этих перемычек в каркасе ленточного основания, рациональнее всего набросать схему их расположения с шагом 0,5 м. Учитывают, что на внешних углах и в местах пересечения стен будет стоять по 2 перемычки. Допустим, согласно схеме, получилось по 20 прямоугольников на каждой 10-метровой стороне. Кроме того, на каждую из 3 частей стены 7,2 м (8 – 0,4 х 2) приходится по 15 перемычек. Всего их будет: 20 х 2 + 15 х 3 = 85 штук. Тогда длина арматуры диаметром 8 мм составит 2 х 85 = 170 м.

https://youtube.com/watch?v=3Ied–_3D48

Часто при раскрое остаются обрезки малой длины, использовать которые невозможно. Чтобы по этой причине не пришлось докупать недостающий материал, лучше изначально добавить к расчетному количеству по 10% и округлить до ближайшего целого числа. Исходя из вышеизложенного, для рассматриваемого фундамента понадобится 270 м арматуры диаметром 12 мм и 180 м диаметром 8 мм.

Как работает арматура

Основные элементы каркаса — горизонтальные стержни. Они имеют увеличенную по сравнению с остальными прутками толщину, располагаются на небольшом (примерно 5 см) расстоянии от поверхностей.

Вертикальные прутки — хомуты — служат для поддержки несущих элементов и после заливки бетона становятся практически не нужны.

При появлении растягивающих или изгибающих напряжений, стальные стержни начинают принимать их на себя, одна часть работает на сжатие, а противоположные — на растяжение. Бетон без последствий выдерживает давление, а растяжение принимают арматурные прутки, способные переносить значительные нагрузки.

Это обеспечивает целостность ленты, увеличивает ее несущую способность и долговечность.

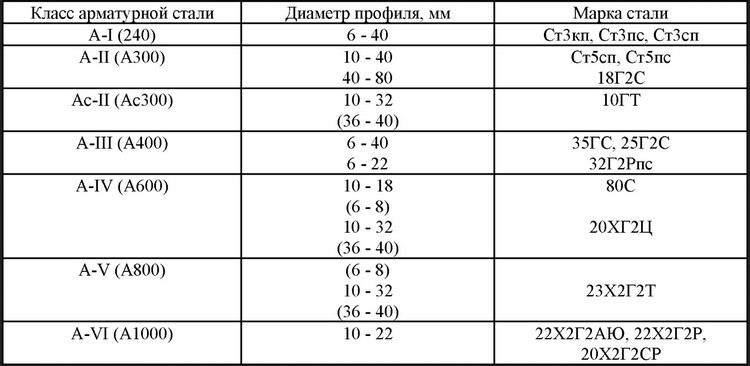

Виды стальной арматуры по типу производства

Свойства стальной арматуры напрямую зависят от способа ее производства:

  • горячекатаная сталь (маркируются буквой А) проходит обработку при очень высоких температурах, которые приводят к некоторым изменения в структуре сплава. В итоге получается очень прочный материал, который подходит для использования даже на ответственных объектах. Такая сталь отлично сваривается, потому ее применяют в тех случаях, когда отдельные прутки необходимо соединять именно сваркой (правда, такой метод подходит только для устойчивого грунта);
  • сталь холодного проката (маркируются буквой В) производится путем воздействия на катанку стали валков, которые раскатывают заготовку до необходимого диаметра, затем ролики придают ей рельеф. Готовая арматура сматывается в мотки, которые на месте строительства могут разматываться, разрезаться и использоваться по назначению. Диаметры арматуры – 3-8 мм. Сталь холодного проката также используется при строительстве фундамента, но ее применение возможно не всегда – стоит предварительно провести расчеты;
  • канатная сталь (К) чересчур прочна для построения фундамента, использовать ее экономически невыгодно, но когда речь идет о строительстве конструкций, которые будут работать при экстремальных условиях, о большепролетных зданиях и т.д., то ее использование оправдано.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
