Какой провод лучше многожильный или одножильный для проводки в доме

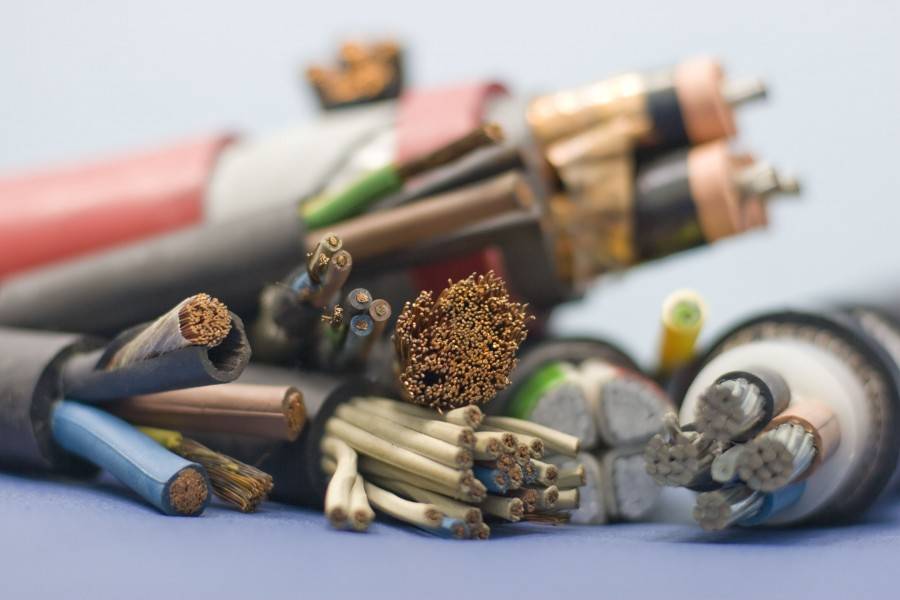

Виды кабелей, их классификация

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

силовые;
контрольные;
управляющие;
коммуникации связи;
радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.

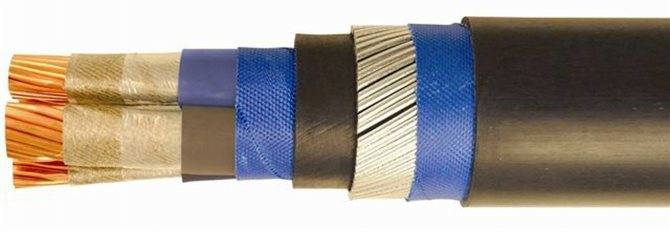

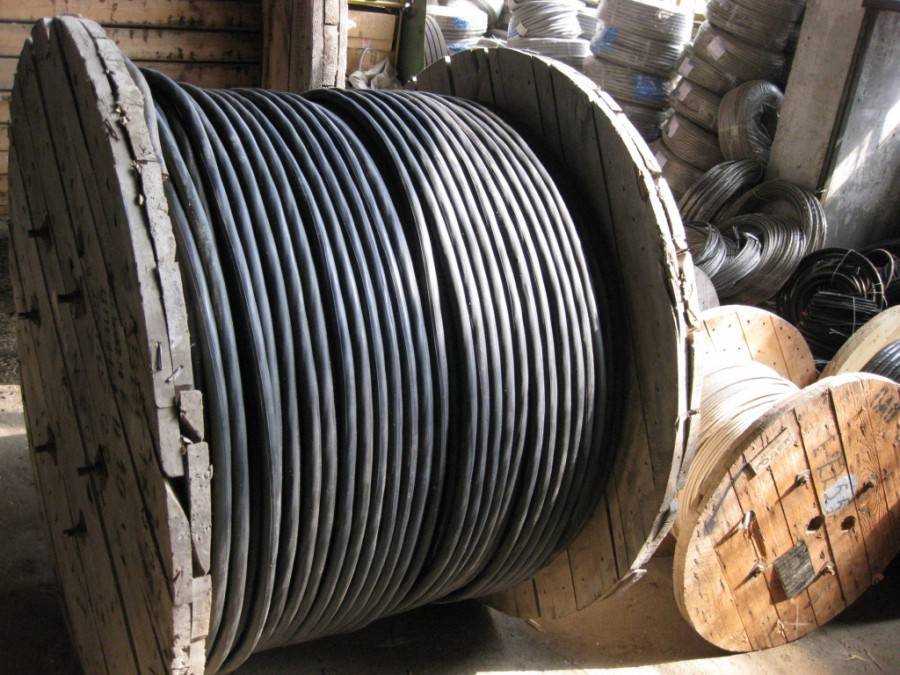

Многожильный силовой кабель

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.

Телевизионный кабель

Понятие и сфера применения

Собственно, основное различие между данными типами проводов четко прослеживается из их названия. Моножильный кабель имеет один монолитный токопроводник, поэтому общее сечение изделия соответствует паспортному. В то же время мультижильный провод сконструирован из нескольких, зачастую переплетенных между собой проволок. Для придания эластичности и гибкости в скрутку иногда вплетается нить, по структуре напоминающая капроновую. Сумма диаметров проводников мультижильного кабеля всегда равна паспортному значению сечения.

Одножильные и многожильные провода одинаково успешно применяются как в бытовых целях, так и на промобъектах. Моножила неплохо зарекомендовала себя в стационарной проводке как в заводских цехах, так и в квартирах в качестве провода для освещения и розеток. Профессиональный одножильный провод большого сечения может использоваться для отвода энергии, которая выработана генераторами, в сетях постоянного напряжения или для энергоснабжения контактных сетей электротранспорта (поездов, троллейбусов, трамваев).

Будучи более гибкими, эластичными и вибростойкими, мультижильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников, а также любой временной или мобильной электропроводки.

Для большей точности в использовании терминов уточним, что, говоря «одножильный» и «многожильный», обычно подразумевается моно- и мультипроволочная жила, проводящая ток. Это не совсем правильно, ведь понятия одножильный и многожильный относится только лишь к общему числу жил, а сами жилы вернее было бы называть одно- и многопроволочными.

Автор видеоролика Моножильный или мультижильный провод подробно рассказывает о данных разновидностях кабельных изделий.

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

плас class=»aligncenter» width=»500″ height=»244″

резины или каучука

металла

СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

Технические характеристики

Основные характеристики, используемые производителями, общие для одно- и многожильных проводов:

отрасль;
назначение;
количество жил;
номинальное сечение жилы, мм²;
номинальное напряжение, В;
металл жилы;
материал изоляции;
материал оболочки;
исполнение;
пожаробезопасность;
способ прокладки по требованиям пожаробезопасности;
форма кабеля;
форма жилы.

Характеристики кабелей О наиболее важных характеристиках сказано чуть более подробно ниже.

Какой формы могут быть жилы

Форма жилы:

круглая многопроволочная;
круглая однопроволочная;
прямоугольная;
секторная многопроволочная.

Обратите внимание! Прямоугольная форма позволяет минимизировать расстояние между жилами, поэтому зафиксированная внешним плетением структура получается очень плотной

Толщина

В РФ применяют номинальное сечение жилы, указанное в квадратных миллиметрах, например, 1,5 мм²; 2,5 мм²; 4 мм²; 6 мм²; 10 мм².

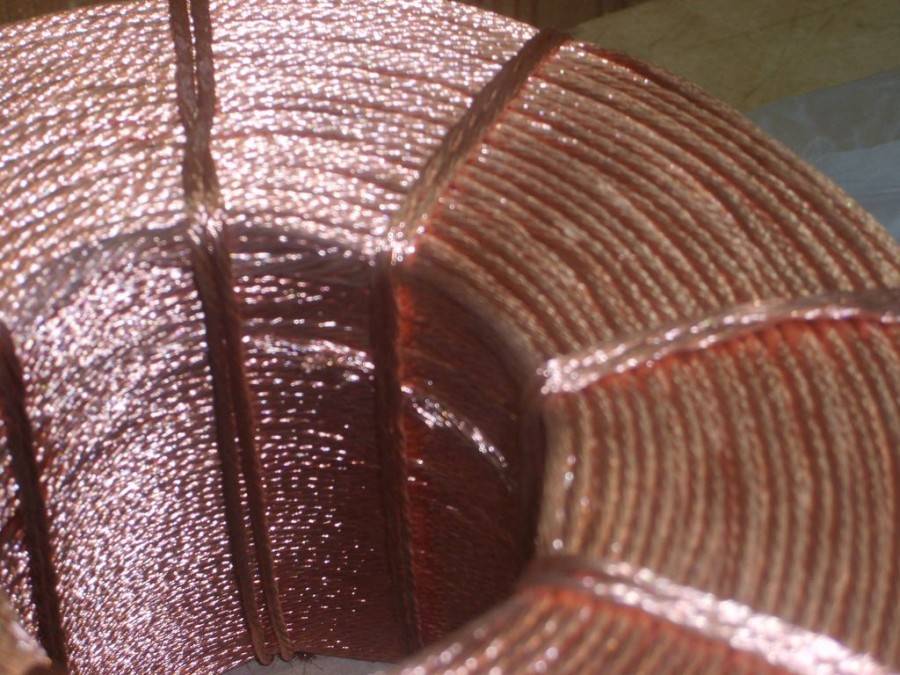

Скручивание

Многопроволочная жила составлена из тонких стренг, скрученных, связанных, сплетённых или обёрнутых вместе, чтобы сформировать больший проводник. Она является более гибкой, чем сплошной проводник с той же площадью поперечного сечения.

Пучки проволоки обычно бывают компактными, сжатыми или концентрическими, а конструкции различаются по размеру, количеству и конфигурации отдельных прядей. Скручивание обеспечивает мягкость и пружинные свойства провода.

Изоляционный материал

Выбор изоляционного материала зависит от нескольких факторов, таких как его требуемый срок службы, диэлектрические свойства, устойчивость к температуре и влаге, механическая прочность и гибкость

Жизненно важно понимать различие в используемых материалах. Изоляция обычно представляет собой термопластичное соединение (поливинилхлорид (ПВХ)) или термореактивное соединение (силикон)

Изоляция может быть разных видов

Разделительная оболочка

Используется в многожильных проводах и предотвращают утечку мощности во внешнюю среду между токоведущим и нейтральным проводами. Это сравнительно более мягкая изоляция, чем внешняя.

Материал внешнего экрана

Внешний экран представляет собой металлический лист или оплётку, которые размещены вокруг проводников для:

предотвращения нежелательного излучения;
предотвращения нежелательных помех от внешних источников;
минимизации электростатического напряжения;
сбалансированного распределение тока.

Вам это будет интересно Описание кабеля КГ

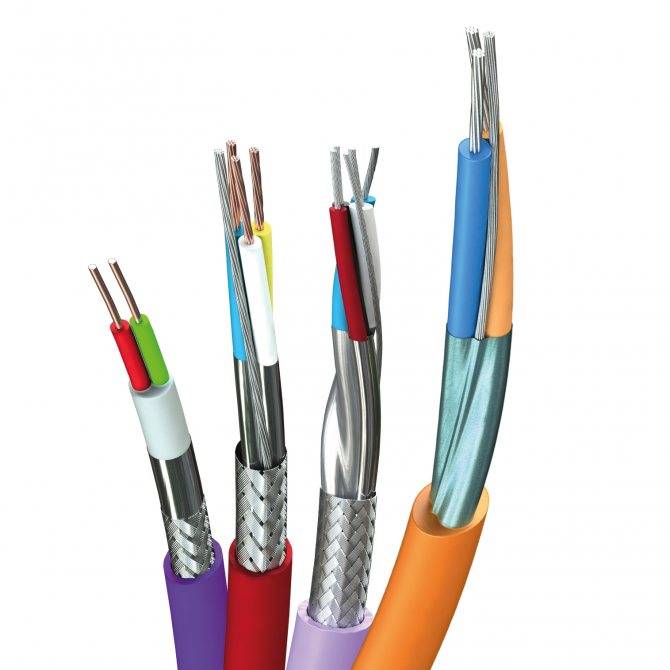

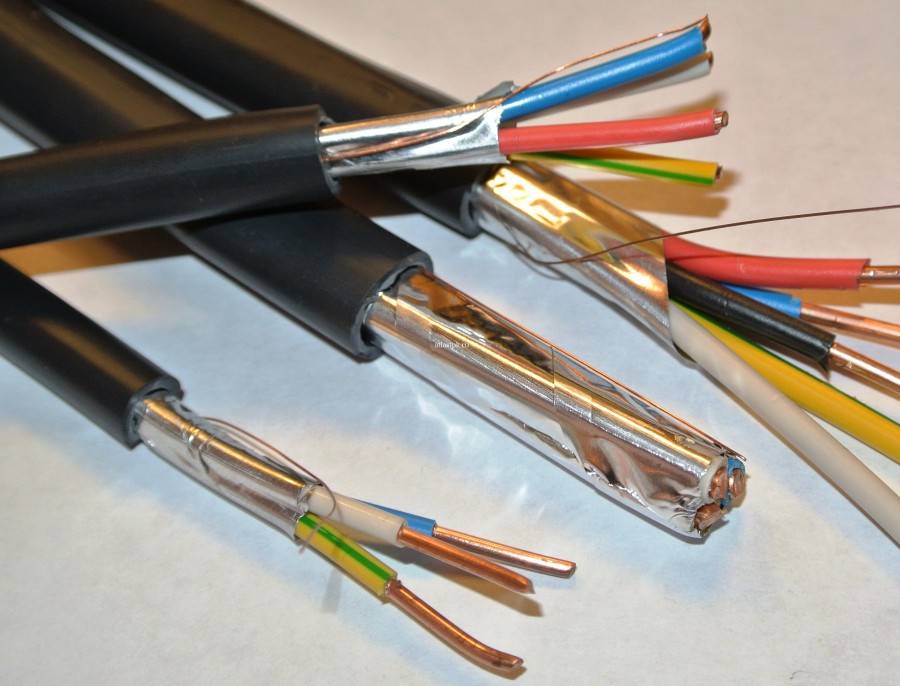

Экран предотвращает излучение и напряжение

К сведению! Ленточный экран наматывается на проводники по спирали и обычно изготавливается из алюминия или полиэстера.

Электрические характеристики

Тут важны следующие показатели:

сопротивление постоянного тока проводника;
емкость;
индуктивность;
напряжение;
диапазон рабочих температур.

Механические характеристики

Не менее актуальные:

масса сбухтованного кабеля;
максимальное разрешённое натяжение;
минимальный радиус изгиба;
гибкость, подвижность (Trailing);
вибростойкость;
сопротивление кручению, растяжению, натяжение и т. д. (Torsion).

Пригодность применения

В целом классификацию применения по оболочке определяют следующие свойства:

пожаробезопасность в целом;
пожаробезопасность при пучковой прокладке;
маслостойкость оболочки;
безгалогенность;
температурный диапазон при инсталляции;
температурный диапазон рабочий;
требования по совместимости с RoHS.

Применение изделия зависит от его свойств

Одножильный

Разница между одножильным и многожильным проводами прежде всего в гибкости. Первый чаще всего используется для заземления и выводных контактов.

Обратите внимание! К специфическим характеристикам именно одножильных кабелей относится коррозионная стойкость при применении в качестве антенного провода без изоляции. Одножильный кабель чаще всего идет для заземления

Одножильный кабель чаще всего идет для заземления

Многожильный

К специфическим параметрам многожильного проводника относятся:

количество жил;
провод «земля» или дренажный провод.

Основное отличие в количестве жил согласно стандартам. Многожильные провода используются для межприборного монтажа, в акустике, телевидении, радиовещании, выводах обмотки электрических машин, для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях.

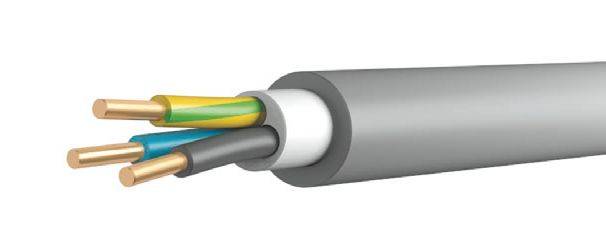

Многожильный кабель используется для прокладки электричества в доме

Многожильный кабель

Многожильные кабели имеют иногда секторные жилы с целью уменьшения диаметра кабеля.

Многожильные кабели с поясной изоляцией испытываются между каждой жилой и остальными жилами, соединенными со свинцовой оболочкой и заземленными. Кабель считается выдержавшим испытание, если не произошло пробоя изоляции, ие было скользящих разрядов и толчков тока утечки или его нарастания после того, как он достиг установившегося значения.

Многожильные кабели обычно двухжильные, имеют некоторые преимущества: они не занимают много места и не создают внешнего магнитного поля. С другой стороны, они громоздки и тяжелы, а также не подходят для больших глубин или для мощных передач и высоких напряжений. Изготовление концов кабеля без муфт имеет ограничения по длине. Особенный интерес представляют двухжильные плоские кабели, в которых жилы уложены рядом без спирального свива. Эта конструкция маслонаполненного кабеля под давлением приемлема для подводных кабельных передач благодаря их самокомпенсации, кабель занимает мало места на морском ложе, и при этом не возникают проблемы магнитного отклонения компасов.

Многожильные кабели дороже, чем витая пара, но позволяют повысить скорость передачи. Наиболее распространенной средой передачи данных в ЛВС является коаксиальный кабель, обладающий хорошей электрической изоляцией и высокой скоростью передачи данных.

Многожильный кабель в пластмассовой оболочке используют для фиксированного монтажа радиоаппаратуры, эксплуатируемой при напряжении не выше 380 в переменного тока частотой 50 гц или 550 в постоянного тока.

Многожильный кабель в пластмассовой оболочке используют для фиксированного монтажа радиоаппаратуры, эксплуатируемой при напряжении не выше 380 В переменного тока частотой 50 Гц или 550 В постоянного тока. Для монтажа экранированных высокочастотных цепей установок, эксплуатируемых при температуре от — 40 до 60 С и относительной влажности до 98 %, применяют высокочастотные коаксиальные кабели.

Многожильные кабели с числом жил и сечением, обеспечивающими равномерное скручивание, могут не иметь заполнения.

Многожильные кабели с круглыми изолированными жилами ( контрольные сигнализации и блокировки, управления и др.) одинакового наружного диаметра скручивают в кабель по правильной концентрической системе скрутки. В тех случаях, когда число жил в кабеле меньше, чем это необходимо для правильной концентрической скрутки, применяют заполнение пустот в повиве жгутами из пластмасс, резины или волокнистых материалов. Направления скрутки каждого повива кабелей для стационарной прокладки принимают чередующимися, а верхнего повива всегда правыми.

Многожильные кабели с поясной изоляцией при сечении жил 25 мм2 и более изготовляются с жилами секторной или сегментной формы.

Области применения одно- и многопроволочных проводов

Так сам собой и напрашивается обоснованный вывод: каждый из них хорош, если находится на своём месте. Свойства, указанные выше, без споров и колебаний показывают, где целесообразнее использовать каждый вид проводов.

Стационарная проводка силовых кабелей в домах, квартирах и промышленных объектах при средних и больших сечениях жил кабелей предпочтительнее выполняется однопроволочными проводниками (если нет особых требований). На электрифицированных железных дорогах все контактные провода имеют именно такое исполнение, служа надёжно и долго.

Нестационарная проводка, применяемая там, где требуется высокая устойчивость к вибрациям и многократным изгибам, невозможна без использования гибких многожильных проводников. Таким образом, бытовые и промышленные удлинители, предающие питание от источника до потребителя – передвижным агрегатам и устройствам, а также значительная часть электропроводки в автомобилях, провода наушников и аудиосистем имеют многопроволочные проводники.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

Обеспечивать нужный уровень электро- и пожаробезопасности.
Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

В (Вр) — поливинилхлорид;
П (Пс) — полиэтилен;
С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки	Жилы	Суммарная мощность, кВт2,0	Площадь сечения, мм²
Открытая	Из меди	3,3	0,75
3,7	1,0
5,0	1,5
5,7	2,0
6,6	2,5
9,0	4,0
Из алюминия	4,6	2,0
7,0	4,0
8,5	6,0
13,0	10,0
Закрытая	Медные	3,0	1,0
4,1	2,0
5,9	4,0
7,4	6,0
11,0	10,0
Алюминиевые	3,0	2,0
4,6	4,0
5,7	6,0
8,3	10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

2,3 кВт;
0,6 кВт;
1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

небольшой вес;
легкость монтажа;
меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Одножильный и многожильный кабель

Чтобы придать проводу большую гибкость и эластичность, на производстве вместе с жилами иногда сплетают нить. По прочности и по составу она очень напоминает капроновую нить.

Понятно, что у каждого кабеля свое предназначение, иначе бы они не отличались. А отличие действительно есть. И оно в том, что у одножильного провода больше жесткости, чем у многожильного. Значит, можно делать скрутки. То есть можно скрутить концы провода щипцами, замотать изоляционной лентой, и соединение готово. И никаких клемм при этом не требуется. Его также можно применять в высокочастотных цепях.

А если у одножильного кабеля большое сечение, то его согнуть бывает очень трудно. Большая жесткость одножильного провода – то свойство, которое учитывают, например, при монтаже электропроводки в квартире. То есть применение одножильного провода, прежде всего, там, где необходима стационарная проводка. Его используют тогда, когда необходимо подвести электричество к розеткам, лампам освещения и т.д.

В промышленности толстые одножильные проводники могут применяться и для того, чтобы отвести выработанную электрогенераторами электроэнергию в электросеть. Для промышленности, как указано выше, одножильные провода также используются, однако при условии, что сечение у них намного больше.

Большая гибкость и эластичность многожильного провода – то свойство, которое учитывают, например, в наушниках, в тройниках-удлинителях, в проводке автомобиля, в бытовых приборах и так далее.

У многожильных проводов большая проводимость, чем у одножильных проводов. Если использовать специальные клеммы, то соединение таких проводов становиться более надежным и обладает меньшим сопротивлением по току по сравнению с одножильным проводником.

Такие провода удобно паять. Но кое-что смущает в многожильном кабеле при его использовании. Маленькие жилы обламываются. Необходимо, конечно, указать и на недостатки обоих видов кабеля. Одножильный провод не терпит сильной вибрации. Ему вредны всяческие перегибы. Для многожильных же проводов есть ограничения в применении в высокочастотных цепях.

Характеристика двухжильного кабеля

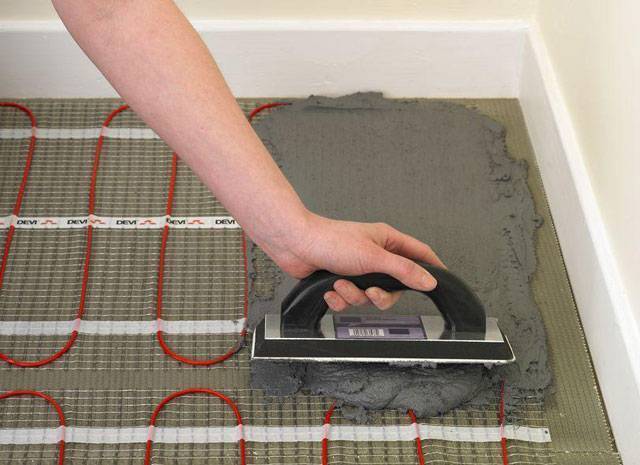

В качестве основного отопления предпочтительнее на пол уложить двухжильный кабель. Он более мощный, отдаёт больше тепла. Схема двухжильного провода отличается следующими характеристиками:

основу составляют 2 жилы; по ним идёт электричество; они являются нагревательным прибором;
каждая жила отделена фторопластовой изоляцией;
поверх проходит дренажный стержень; он способен оттянуть на себя лишнюю энергию и не дать основным жилам перегреться; перегревание происходит при «запирании» провода мебелью или ковром; дренаж подключен к термодатчику и даёт сигнал системе о повышении температуры;
все 3 стержня заключены в фольгированный экран, выполненный из алюминия;
верхним защитным слоем является толстая оболочка из стекловолокна или из полипропилена; она выдерживает температуру более 100 0С.

Многожильные или сплошные плюсы и минусы

Большую массу электрических кабелей можно разделить на две главные категории:

· Многожильные;

· Сплошные.

Понятие сплошные и многожильные:

Итак, как уже ясно из названия, сплошной провод состоит из одной, «сплошной» жилы изготовленной из алюминия или меди.

Многожильный провод состоит из разного количества проводов состоящих из жил разного сечения.

Эти две разновидности ещё иногда называют твердыми и гибкими или же моножильными и гибкими.

Интересно! Бесперебойник. ТУТ!

Но не будем вдаваться в тонкости, как не назови эти две категории они все равно наиболее важные провода в сфере электрики и электроники, каждый кабель имеет свои сильные и слабые стороны, о которых будет рассказано чуть позже.

В квартире может быть использовано сразу два вида провода в зависимости от эх особенностей а может и один.

Обычно при выборе провода для проводки важно учитывать такие факторы как:

1. Гибкость;

2. Стоимость;

1. Гибкость – важна при большой длине прокладывания провода, обычно, чем больше жил в кабеле, тем он мягче и легче сгибается.

Сплошные провода вообще сгибать сложно, а если кабель большого сечения, то согнуть его невозможно.

2. Стоимость конечно медные провода дороже чем алюминиевые, что касается цен по типам, то сплошные гораздо дешевле, чем многожильные, цена которых напрямую зависит от количества жил.

Многожильные или сплошные плюсы и минусы и характеристики

Сейчас стоит уделить внимание сферам применения. Если учитывать вышестоящие факторы, то многожильные провода используют для проводки и различных электрических приборов, в том числе удлинителей

Если учитывать вышестоящие факторы, то многожильные провода используют для проводки и различных электрических приборов, в том числе удлинителей.

Сплошной провод так же применяется в проводке, но только в том случае, когда не нужно двигать кабель. Он так же применяется в электродвигателях и катушках.

Плюсы сплошных проводов:

· Более защищен от внешних воздействий и коррозии.

· Удобно применять в квартирной проводке, без использования кабельных наконечников.

· Повышенная жесткость.

· Низкая стоимость.

· Используются на высоких частотах.

Минусы сплошных проводов:

· Восприимчив к коррозии.

· Не терпит вибрации.

· Не терпит перегибов.

· Использовать только в контролируемой атмосфере

Плюсы многожильных проводов:

· Удобно паять;

· Гибкие;

· Менее ломкий;

· Можно сгибать любое количество раз.

· Более устойчивы к растяжениям.

Минусы многожильных проводов:

· Более высокая цена.

· Нужно осторожно применять в высокочастотных цепях

· Важно использовать концевые наконечники при соединении с клеммными зажимами для надежности контакта

Какие же провода для проводки лучше? Многожильные или сплошные и из какого материала?

Что касается материала – то лучше использовать медь, так как она более долговечная.

Что касается выбора, то тут спорный вопрос.

Многие специалисты на ровных участках, без каких либо сгибов советуют использовать сплошной провод – он более прочный.

Что же касается изгибов – то однозначно многожильный, так как его легче сгибать и с ним гораздо легче работать.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

целостные маты с закреплёнными обогревательными элементами;
кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Назначение	Сечение, мм²	Предельная мощность, кВт	Рекомендуемый номинал защитного автовыключателя, А
Освещение	3х1,5	4,1	10
Розетки	3х2,5	5,9	16
Для электроплиты или варочной поверхности	3х6	10,1	32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Разновидности по типу исполнения

Для электротехнических работ могут использоваться провода с одной, двумя или тремя жилами. Известны также и многожильные образцы. Медная продукция может иметь разную форму:

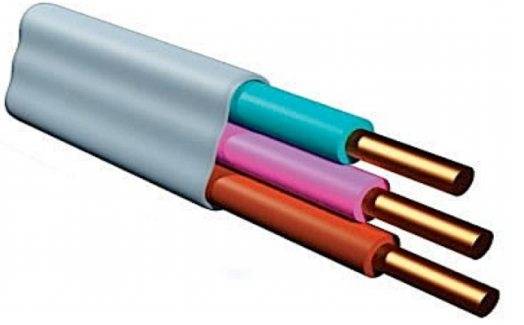

Плоские с двумя или тремя монолитными жилами. Имеют удвоенную изоляцию и преимущественно прокладываются под слоем штукатурки.

Круглой формы с тремя монолитными жилами, имеющими тройной тип изоляции. Подходит для укладки под стяжку. Возможно наземное и подземное размещение в трубах.

Круглый провод многожильный медный. У них тройной вид изоляционной защиты.

У кабеля помимо изоляционного слоя может быть реализован дополнительный способ защиты. Это обусловлено целями использования и сферой применения. Например, изготавливается продукция с бронированием, термо- и водостойкий провод, с защитой от давления извне.

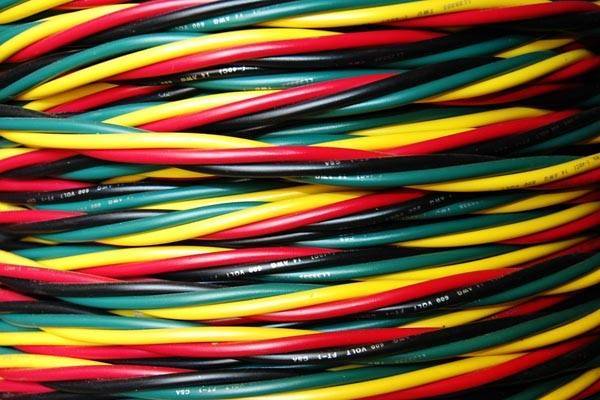

Жилы могут иметь одно цветовое исполнение или быть разноцветными. Последний способ – это цветовой способ маркировки. Например, красное, черное или коричневое покрытие имеет фазная составляющая, светло-голубое «ноль», а желтое или зеленое – заземление. А вот в одноцветных моделях идентификация ведется по месту расположения – жила в центре является заземлением.

Температурный режим

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

Закупка кабеля: как читать маркировку?

Покупая проводку для квартиры, ориентируйтесь на ее маркировку. Именно она заключает в себе всю информацию о товаре.

Первый символ маркировки – буква. Она обычно обозначает материал, из которого выполнена внешняя оболочка кабеля. Возможные варианты:

П («провод», иногда это означает, что защитная оболочка выполнена из полиэтилена);
В (оболочка защиты выполнена из ПВХ);
Р (оболочка из резины);
К (перед вами контрольный кабель).

Второй символ в маркировке может принимать только три значения. Это тоже буквы, которые говорят о том, из чего выполнена изоляция отдельных жил:

В (ПВХ);
П (полиэтилен);
Р (резина).

Наличие третьей и последующих букв необязательно. Однако они могут присутствовать и дополнительно характеризовать проводку:

нг – горение не распространяется по защитной оболочке;
LS – если жила начала плавиться, дыма будет немного;
Бб – защита выполнена из пары лент из стали;
Шв – герметичная изоляция;
Б – кабель бронированный;
з – между жилами промежутки заполнены;
Э – перед вами экранированный кабель;
Г – перед вами кабель с увеличенной гибкостью;
П – кабель плоский;
ОЖ – жила не сплетенная, а состоит из одной проволоки.

Примеры, как читать маркировку: ШВВП (плоский виниловый шнур, оболочка виниловая, как и изоляция). ПВС (провод соединительный, защищенный виниловой оболочкой).

Внимание! Лидерами продаж среди проводов для проводки в квартире являются кабели ВВГ и НУМ. Первый – медный кабель с ПВХ изоляцией и ПВХ оболочкой. Второй изготовлен по немецким стандартам, поэтому маркировка отличается

НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката

Второй изготовлен по немецким стандартам, поэтому маркировка отличается. НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката.

Иногда используется ПУНП – плоский установочный кабель с защитной оболочкой из пластиката ПВХ, изоляция – ПВХ.

И самым дешевым вариантом являются одножильные медные провода ПВ, защищенные ПВХ оболочкой.

Чтобы проводка была долговечной, выбирайте медь, а лучше – многожильную. А чтобы она была еще и безопасной – берите кабели, защищенные ПВХ-пластикатом. Если в вашем деле определяющим критерием является низкая стоимость, то берите одножильный алюминий в полиэтиленовой или ПВХ оболочке. Однако имейте в виду, что пожаров из-за проблем с алюминиевой проводкой случается на 60% чаще, чем с медным аналогом.

Что лучше выбрать для электрической проводки — одножильный или многожильный провод
