Какие уличные датчики движения лучше для включения света

Основные технические характеристики

При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.

Угол обзора

При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов

При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)

Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).

Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.

Дальность действия

Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.

Мощность подключаемых светильников

Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.

Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.

Дополнительные функции

В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:

• Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
• Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
• Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.

8 шагов для подключения датчика

Схема

Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Сема и провода

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство. Имеются ситуации, когда датчик необходимо подключить вместе с выключателем

Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

1. Находится провод, что станет протягиваться от выключателя до лампочки.
2. К нему нужно подключить еще один, что станет направляться к красному контакту.
3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

Что представляет собой датчик движения?

По сути, любые современные модели датчиков движения – это электрические волноискатели, которые фиксируют любое перемещение в зоне, которая входит в его активность. После того, как прибор осуществил фиксацию перемещения предмета, автоматически включается свет.

Проще говоря, как только объект попадает в область реагирования, начинает работу специальная сенсорная система, передающая все необходимые данные к механизму, к которому была подключена. Конструкция абсолютно безопасна и при этом дает возможность заметно сэкономить денежные средства на электроэнергии.

Просматривая фото датчиков движения для включения света несложно заметить: для различных условий сегодня предусмотрены самые различные устройства в строгой зависимости в первую очередь от класса (степени) их защиты.

Самые лучшие датчики таких классов, как IP 20, 40, 41, 44, 54 и 55.

Основные характеристики датчиков движения

1. Датчики движения бывают двухполюсными и трехполюсными. Двухполюсные могут работать только с лампами накаливания и включаются последовательно с осветительными приборами. Трехполюсные модели – универсальные, к ним можно подключать любые виды ламп.

2. Следующая важнейшая характеристика – угол обнаружения в горизонтальной плоскости, который в ИК датчиках движения в основном определяется свойствами линзы Френеля. Обычно он составляет у разных моделей от 60 до 360 градусов. В вертикально плоскости угол обнаружения всех ИК датчиков движения составляет примерно 15—20 градусов.

3. Номинальная мощность нагрузки, которая может подключаться к датчику движения – важнейший показатель. Если суммарная нагрузка будет больше, чем это позволяет датчик движения, то придется ставить промежуточное мощное реле или ставить два датчика движения и распределять нагрузку.

Датчики движения отключаются не сразу после того, как объект удалился из зоны видимости, а с некоторой задержкой, которая регулируется в широких пределах: обычно от 5 секунд до 10 минут. Это делается для того, чтобы при появлении в освещаемой зоне человека он смог пройти ее полностью, даже не находясь в поле зрения датчика. Например, освещение подъездов или лестниц. Такой показатель называется задержка времени отключения.

4. Параметры электропитания. В характеристиках всегда указывается напряжение питания и потребляемая мощность. ИК датчики обычно питаются от сети 220 В, а мощность имеют ничтожно малую – до 1 Вт.

По конструктивному исполнению датчики движения могут быть:

• Наружными, когда их монтаж выполняется при помощи специальных кронштейнов, которые могут быть стеновыми, угловыми, поворотными и другими.
• Встроенными, которые монтируются в стандартные монтажные коробки под выключатели или в отверстия в потолке под светильники.

По условиям эксплуатации датчики движения можно условно разделить на уличные со степенью защиты не менее IP44, и те, которые можно эксплуатировать внутри помещений. Использовать датчики для помещений на улице не рекомендуется, так как они быстро выйдут из строя. А уличные датчики в помещениях эксплуатировать можно, но экономически нецелесообразно.

Как выбрать датчик движения

Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.

Место монтажа

Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.

Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.

Способ установки

Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.

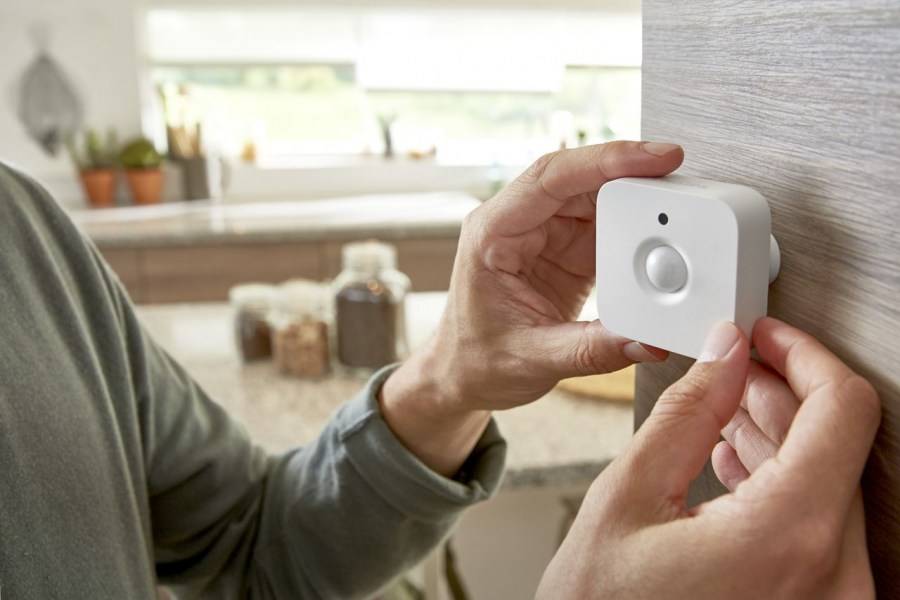

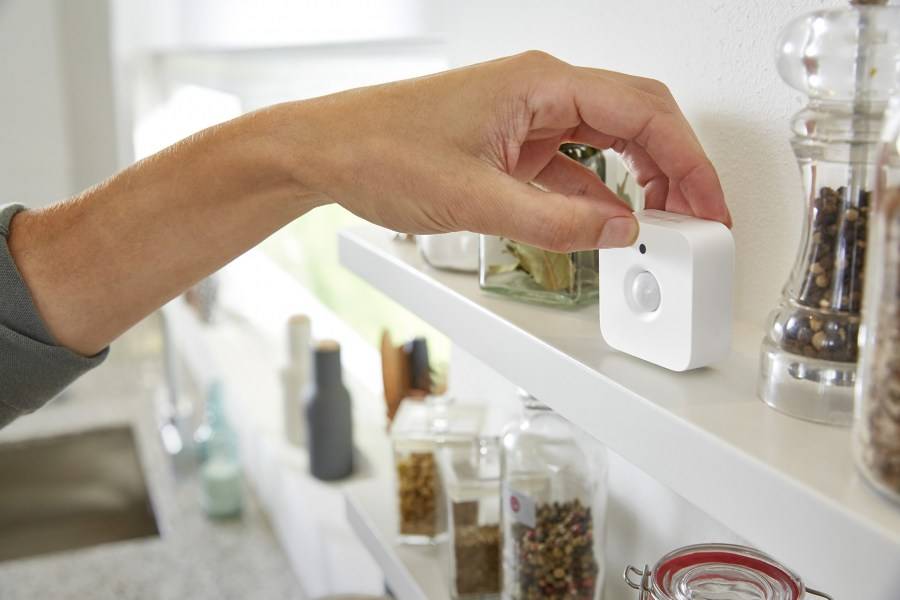

Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.

Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.

Вид питания

Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.

Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.

Радиус действия

Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.

Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях. Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  Технические характеристики фотореле

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  Пример характеристик для подстройки реле ФР-11 М

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Ответы:

1. а) Уличный прибор изготавливают специально для того, чтобы он работал в любых условиях. Домашний испортится уже после первого дождя.
2. а) Детектор, предназначенный для улицы, ставят и внутрь дома.
3. б) Домашнее оборудование нельзя ставить на улице — испортится из-за погодных условий.
4. а) Детекторы выпускаются в трех видах: инфракрасные, микроволновые, ультразвуковые.

Датчик движения

Детектор, подсоединяющийся к осветительным приборам, — очень полезное оборудование, позволяющее снизить затраты на электроэнергию. Детекторы располагают не только внутри многоквартирных или частных домов, но и на улице.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для уверенной эксплуатации на открытом воздухе нужны датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

• Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
• Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.
