Монтаж розеток в стены из гипсокартона своими руками

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

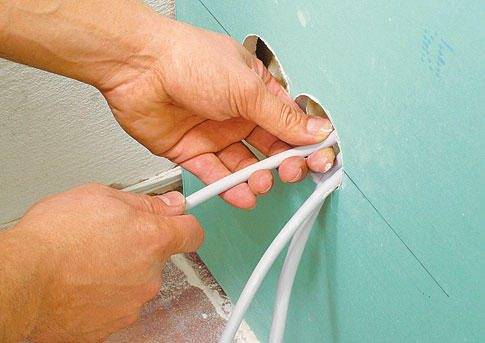

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

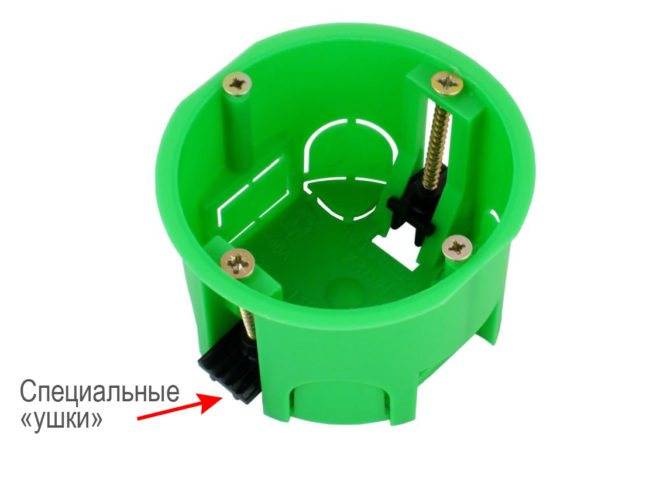

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.

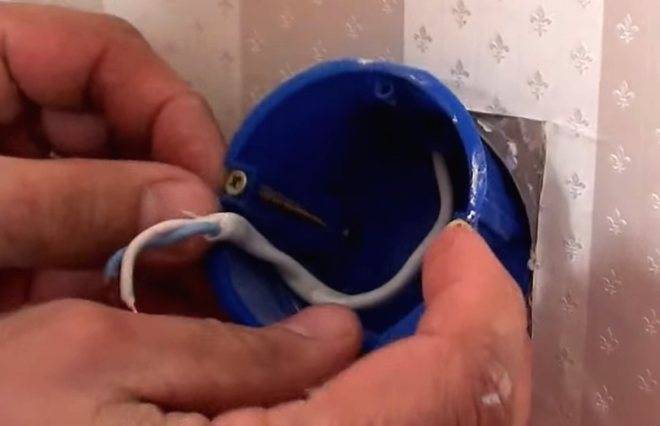

• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Подготавливаем инструменты – всё, что упростит работу

Чтобы работа протекала легко и быстро необходимо позаботиться о вспомогательных инструментах.

1. Самым главным является дрель со специальной коронкой. Коронка для монтажа подрозетников в гипсокартон не только ускоряет, но и упрощает всю работу. Важен её диаметр – 68 мм (стандарт для подобных работ).
2. Рулетка для замеров местоположения будущей розетки.
3. Строительный уровень для проверки правильности установки.
4. Карандаш или маркер помогают наметить место под розетку.
5. Крестообразная отвертка используется как для установки пластикового стакана, так и для фиксации сердечника розетки. Ею же прижимаются силовые кабели.
6. Индикатор поможет определить самое главное – находятся ли провода под напряжением.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть “болгарка и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если “болгарки нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведется в штробе, которая предварительно вырубается в стене. Штроба ведется от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Как установить, если вы не знаете где профили

Вы могли забыть или вовсе не знать, когда следует вырезать отверстия под розетки, штукатуры-маляры могли сделать свою работу на день раньше. На самом деле причин может быть масса. Итог – вы стоите перед стеной и не видите саморезов, которые говорили бы вам о том, где проходят профили. Тем не менее, в таком случае вы должны знать приблизительное место выведения силового кабеля и расположение будущего выключателя или розетки.

Обычный магнит подскажет вам, где находится профиль

Дополнительный инструмент – магнит. Обычный магнит от динамика, которым вы с легкостью сможете определить место, где проходит профиль, а где его нет. Пользуясь полученными данными вы сможете сделать разметку и установить розетку так, как будто стена еще не зашпаклевана.

Полезный совет: для того, чтобы знать, где нужно установить розетку, можно до прикрепления листа ГКЛ сделать отверстие в нужном месте и вывести в него заизолированный кусок кабеля. В таком случае вы никогда не забудете и не потеряете это место, даже после финишного покрытия.

Советы по установке розетки в гипсокартонной стене

Помимо основной поэтапной инструкции, не будет лишним ознакомиться с некоторыми советами специалистов-электриков, а именно:

Не стоит беспокоиться при неплавном размещении отверстий (например, в 1-2 сантиметра), это вполне регулируется при помощи лапок на подрозетнике.
Убедиться в подходящем выборе подрозетника и розетки лучше заранее

Хотя они стандартны, но бывают исключения.
Важно соблюдать рекомендуемые при установке блоков расстояния, главное – соблюдать расстояние между центрами 71–72 мм.
Отверстие не должно вплотную подходить к профилю.. Несмотря на неровность получившегося круга, подрозетник в него может идеально войти

Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво

Несмотря на неровность получившегося круга, подрозетник в него может идеально войти. Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво.

Подготовка к установке розеток в стену из гипсокартона

Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:

1. Дрель (можно шуруповерт).
2. Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
3. Коробка установочная для гипсокартона.
4. Строительный нивелир.
5. Карандаш или фломастер.
6. Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).

Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.

Установка розетки

Установка розетки в гипсокартон

Монтаж розеток в гипсокартон проводится по следующему алгоритму:

• Проделывание отверстия для розетки или блока электророзеток и подрозетника. Предварительно делается карандашная разметка на месте фиксации. Затем с помощью дрели просверливается нужное отверстие.
• Далее последовательность действий зависит от техники установки. Если кабель уже зафиксирован в стене, к проводам нужно подключить розетку и установить в стену. Если провода еще не проложены, надо делать в гипсокартоне штробы. В них укладывается провод в гофрированной трубке или кабель-канале и фиксируется специальным строительным составом (например, алебастром). Концы электропроводки выводятся в места установки розетки.
• Монтаж подрозетника. На задней поверхности стакана прорезается отверстие для проводов. Из проделанного отверстия выводятся провода и прокладываются через стакан. Затем подрозетник нужно поставить и закрепить в гипсокартоне с помощью зажимных лапок. Лапки регулируются двумя нижними винтами.
• Первичная отделка. Нужно зашпаклевать стену и дождаться высыхания слоя.
• Монтаж розетки. К точке питания подключаются обесточенные провода. Предварительно с помощью индикатора нужно убедиться, что напряжение на жилах отсутствует. Затем к соответствующим контактам подключаются фаза (черный, красный, коричневый провод), ноль (голубой провод) и заземление (желто-зеленый). Жилы зачищаются, вставляются в клеммы и закрепляются винтами. Провода нужно крепко затянуть, чтобы контакт не ослаб. После этого розетку надо поставить в стакан и крепить с помощью верхних винтов.

Накладные модели проще устанавливать. Для них не требуется прорезать стену – достаточно лишь закрепить прибор с помощью фиксаторов к поверхности гипсокартона. Использование накладных моделей может нарушить эстетический внешний вид помещения. Устройства массивные, провода прокладываются прямо по стене. Но даже с такими розетками можно создать оригинальный интерьер – например, в комнате в стиле лофт, ретро или стим-панк. Но тогда обязательно должны использоваться огнестойкие провода в негорючей изоляции. Кабели фиксируются с помощью специальных клипс, а розетка прикручивается винтами

Важное достоинство таких электророзеток – их мобильность. Их можно закреплять в любом месте

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Просекатель для профиля под гипсокартон: преимущества, как работать

Что такое подрозетник: виды и особенности

Розетка состоит из двух частей: видимой декоративной части и подрозетника – скрытого от глаз клеммного блока, который служит местом соединения различных проводов для обеспечения безопасной электрификации. Он круглый и выпускается определенных типоразмеров в диаметре и высоте, соответствие которых проверяется стандартами и нормами ГОСТа.

Есть три типа подрозетников:

1. для бетона, представляют собой пластиковый стакан без элементов фиксации, установка осуществляется в цементный раствор;
2. для дерева – изготавливаются из металла;
3. для гипсокартона, материалом корпуса выступает пластик, на боковых стенках размещены специальные вертикальные прижимные пластины, пластиковые или металлические, посредством этих фиксирующих элементов подрозетник крепится к тыльной стороне листа ГКЛ.

Обычный диаметр выпускаемых подрозетников – 68-70 мм, что предусматривает использование для установки специальных сверл. Что касается декоративной части розеток, она тоже разделяется на подтипы:

• с наличием закрывающейся шторки, чтобы обезопасить детей от поражения электротоком;
• с защитой от воздействия влаги и прочих агрессивных сред – подходят для установки в экстремальных помещениях (кухне, ванной);
• оснащенные заземляющим контактом.

Устройство монтажной коробки под розетку

Советы по установке розетки в гипсокартонной стене

Помимо основной поэтапной инструкции, не будет лишним ознакомиться с некоторыми советами специалистов-электриков, а именно:

Не стоит беспокоиться при неплавном размещении отверстий (например, в 1-2 сантиметра), это вполне регулируется при помощи лапок на подрозетнике. Убедиться в подходящем выборе подрозетника и розетки лучше заранее. Хотя они стандартны, но бывают исключения

Важно соблюдать рекомендуемые при установке блоков расстояния, главное – соблюдать расстояние между центрами 71–72 мм. Отверстие не должно вплотную подходить к профилю

Несмотря на неровность получившегося круга, подрозетник в него может идеально войти. Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

`img-7`

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

`img-8`

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

`img-11`

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

`img-12`

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Установка подрозетника

Подрозетник изготовляется в виде пластмассового стакана, который нужно установить и закрепить в готовом отверстии в гипсокартоне.

Подрозетник для гипсокартона имеет четыре винта. Два предназначены для его крепления к гипсокартону и два для крепления снаружи накладки из металла.

Установка подрозетника производится в следующей последовательности:

• Перед установкой подрозетника на место необходимо пропустить провода через отверстие на его дне. Если устанавливаются несколько точек – нужно к ним повести питание, используя соединение шлейфом. При таком соединении от первого подрозетника отрезки проводов пропускаются ко второму, от второго к третьему и т. д.
• Несмотря на простоту соединения шлейфом существует опасность чрезмерного нагрева контактов первой розетки из-за того что по ним проходит суммарная нагрузка всех остальных точек. Поэтому опытные электрики предпочитают выполнять подключения через сизы – пластмассовые колпачки с внутренней конусной резьбой, предназначенные для изолирования скруток.
• Используя сизы фазный провод скручивается с несколькими проводами по количеству подключаемых розеток. Такую же скрутку можно сделать и на нулевом проводе, но поскольку он не так сильно подвержен нагреву его можно пустить шлейфом.

Так как провода в течении эксплуатации могут подгореть или надломиться обязательно нужно оставлять запас по длине не менее 10 см.

С помощью уровня подрозетник выставляется горизонтально и закрепляется лапками зажимов на гипсокартоне. При этом нужно следить за тем, чтобы он не пережимал провода.

Иногда случается что расстояние от стены до гипсокартона меньше высоты стандартного стакана подрозетника. Тогда в материале стены, при помощи перфоратора или долота по бетону, нужно сделать углубление соответствующей глубины. Подготовить углубление можно и до обшивки, но тогда придётся с ювелирной точностью определять его местоположение.

Выбор расположения розеток

Выбирая место расположения розеток, в первую очередь руководствуемся личными нуждами. По общепринятым строительным нормам розетки и выключатели должны располагаться следующим образом:

• 30 см от пола — высота установки розеток;
• 90 см от пола и 15 см от дверного проёма — место установки выключателя.

Чаще всего такое расположение является наиболее оптимальным, но в каждой квартире есть ряд приборов для которых нужны другие места подключения к электросети. Например в кухне удобным расположением является место над столешницей, где будет удобно включать кухонные приборы, не используя переноски или не наклоняясь постоянно вниз.

Или, например, Вы хотите разместить телевизор на стене, тогда есть смысл сделать розетку за ним чтобы не портить интерьер неприглядным видом тянущихся проводов. Но если другого выхода нет то в статье Прячем проводку в доме Вы сможете прочитать рекомендации как максимально вписать проводку в интерьер квартиры.

Читать также: Монтаж электропроводки в квартире своими руками

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Схема размещения розеток

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

• На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
• Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
• Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
• В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Прокладка проводов в обшивке

• Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
• Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

• Оптимальная высота розетки от пола – 30 см.
• Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Заделка отверстий

Помещение уже обшито гипсокартоном. Но иногда необходимо либо что-нибудь установить и повесить, либо провести провод, и вот тогда-то нужно проделать отверстие и впоследствии его заделать. Как раз для такого момента, чтобы просверлить окошечко в гипсокартоне, понадобится сверло-коронка. Подбираем кольцо и тянем провода. У получившегося отверстия края необходимо срезать канцелярским ножом. Это понадобится для шпаклевки. Обрезок профиля нужно просунуть и установить. Если сразу гипсокартон, а за ним идет стена, то лучше профиль срезать наискосок. Если понадобится, то с двух сторон. Профиль надо просунуть в гипсокартон в проход, на который заранее необходимо надеть петлю с проводом, проволокой или чем-то подобным. Прикручивают профиль на гипсокартон, притягивая его проводом.

Кружок, что остался от просверленного отверстия, зачищается как и само отверстие. Снимается фаска. Затем кружок прикручивают и шпаклюют сам паз, при этом шпаклевку стараются сделать внутрь как можно лучше. В дальнейшем, если планируется стену сделать окрашенной, следует перед шпаклевкой поверхность заклеить стеклофлизелином, а если будут клеиться обои, то этого делать не нужно.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

• на стадии сооружения конструкции;
• на стадии отделочных работ.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист. В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона. То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется. Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом. Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой). Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка. Делается она так:

1. Выбираем место установки крайней розетки, и помечаем центр отверстия.
2. Затем наносим ровную горизонтальную линию через отмеченную точку.
3. Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).
4. Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

Вариант 4. Не стандартный

Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.

• Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
• Выпиливаете прямоугольное отверстие в гипсокартоне;
• В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
• Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
• Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.
